Дисковые пилы с внутренними режущими зубьями

Комбинированная «торцовка»

Почти таким же способом можно распиливать детали с помощью комбинированной торцовочной пилы. Таких моделей «два в одном» не очень много на рынке, но они заслуживают самого пристального внимания.

Особенность их конструкции в том, что пильный диск работает двумя сторонами: нижняя часть используется для торцевания и пиления под углом, верхняя служит для распиливания заготовок вдоль. Для этого над электродвигателем предусмотрена специальная платформа, как у стационарной циркулярной пилы. Направляющий упор позволяет задавать ширину отпиливаемой детали.

Конечно, по своим характеристикам такие модели несколько проигрывают своим узкоспециализированным аналогам в точности работы, но их сила – в многофункциональности.

Подобные инструменты любят профессиональные мастера. Например, в работе по установке дверей «торцовка» поможет соединить детали коробки и наличники «на ус», а на верхней платформе можно быстро отпилить на необходимую ширину доборы.

Рейтинг лучших

Пильное оборудование – товар популярный (потребительский). Поэтому есть много желающих заполнить эту нишу своей некачественной продукцией. Проблема в том, что есть производители, которые подделывают известные бренды.

Если у вас еще нет такого инструмента, перед покупкой обязательно ознакомьтесь с подробной статьей о том, как выбрать дисковую пилу, а также ознакомьтесь с рейтингом лучших дисковых пил для дома.

Лучшие дорогие

CMT, Италия. Стоимость от 2400 до 10000 рублей в зависимости от размера, количества зубов.

пильные диски smt

Оригинальные изделия SMT относятся к профессиональному классу, зарекомендовали себя качественно, служат долго, редко требуют заточки.

Этот производитель широко представлен на сайтах, где продаются инструменты для массового потребителя. Есть и другие профессиональные производители дисков, их следует искать на сайтах, торгующих профессиональным оборудованием.

Средний ценовой сегмент

Производители электроинструментов часто поставляют инструменты для своей продукции. В то же время они заинтересованы в том, чтобы их инструмент имел хорошую репутацию. Поэтому одноименные полотна пилы, как правило, хорошего качества. К ним относятся: Bosch, Metabo, Bison, Makita, Dewalt.

Цены у этих производителей сопоставимы. Чаще предпочтение отдается брендам Bosch и Makita из-за традиционного немецкого и японского качества, хорошей репутации.

Техническая информация для дисковых пил из инструментальной стали

Дисковые пилы по дереву

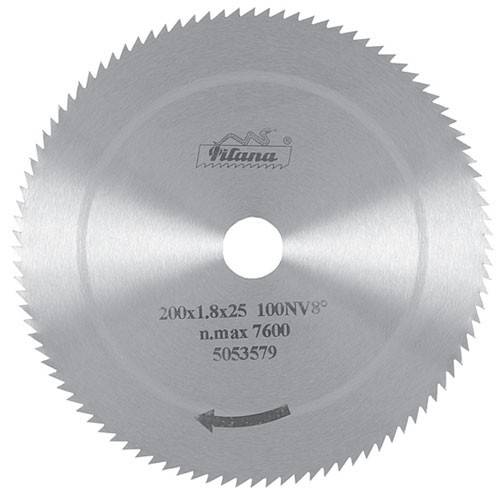

Дисковая пила является вращающимся режущим инструментом в форме круглого полотна с множеством режущих зубьев по периметру, который предназначен для механической резки дерева и материалов на основе дерева.

Дисковая пила изготавливается из легированной инструментальной стали, с проведением термообработки, выравнивания, калибровки, разводки и заточки.

материал:Дисковая пила изготовлена из стали 75Cr1. (DIN 1.2003); (ČSN 19418)

термообработка: Дисковая пила закалена на 44-48 HRc для толщины корпуса до 3 мм и на 42-46 HRc для толщины корпуса более 3 мм.

выравнивание: При выравнивании дисковой пилы устраняются отклонения от плоскостности поверхности, т.е. так, чтобы осевое (торцовое) биение дисковой пилы не превышало:
значения 0,2 мм у дисковой пилы диаметром до 200 мм
значения 0,4 мм у дисковой пилы диаметром до 500 мм
значения 0,6 мм у дисковой пилы диаметром до 800 мм
значения 0,8 мм у дисковой пилы диаметром свыше 800 мм

Биение дисковой пилы изменяется в зажатом состоянии вблизи крепежного отверстия, причем необходимо обращать внимание на качество зажимных фланцев, которые должны быть диаметром минимум 5x√D пилы. калибровка: Подходящим выправлением предварительной нагрузки повышается прочность дисковых пил, что позволяет повысить подачу и тем самым повысить точность резания и качество поверхности разреза

Дисковые пилы при изготовлении калибрируются для скорости резания 60 м/сек у меньшей толщины и 80 м/сек у большей толщины дисковых пил. Соответствующие обороты, на которые пила откалибрирована, указаны на дисковой пиле

калибровка: Подходящим выправлением предварительной нагрузки повышается прочность дисковых пил, что позволяет повысить подачу и тем самым повысить точность резания и качество поверхности разреза. Дисковые пилы при изготовлении калибрируются для скорости резания 60 м/сек у меньшей толщины и 80 м/сек у большей толщины дисковых пил. Соответствующие обороты, на которые пила откалибрирована, указаны на дисковой пиле.

разводка:Величина разводки (на одну сторону) как правило бывает размером 1/4 толщины корпуса диска. Разводится только верхняя треть зуба. Разводка должна быть симметричной, иначе дисковая пила начинает отклоняться в сторону большей разводки. Разводка делается всегда перед заточкой, после заточки она только контролируется и исправляется в случае необходимости. При использовании слишком малой разводки дисковая пила перегревается, теряет прочность и ведет в сторону. При чрезмерно большой разводке возникают потери от слишком широкого реза, большего потребления энергии и повышенной шероховатости поверхности разреза. Для мягкого дерева выбираем большую разводку, чем для твердого дерева. Для продольной резки выбираем большую разводку, чем для поперечной резки. Для мокрого дерева выбираем большую разводку, чем для сухого дерева. Для замерзшего дерева выбираем меньшую разводку, чем для незамерзшего дерева. При плохом состоянии станка выбираем большую разводку.

заточка:Для заточки дисковых пил можно порекомендовать шлифовальный круг из белого или серого корунда, средней зернистости и твердости, с пористой или очень пористой структурой с керамической или бакелитовой основой. Круг с керамическим вяжущим материалом обозначается:

A99 60L 9V (белый)
A96 60L 9V (серый)

Наиболее часто встречающиеся причины короткой выдержки заточки:

Перегрев режущих пластин: проявляется изменением цвета кончиков режущих пластин, возникающим из-за перегрева материала при заточке. Перегрев может возникать из-за слишком большого давления (снятие большого количества материала) шлифовального круга на затачиваемую поверхность, из-за применения слишком твердого шлифовального круга, слишком мелкой зернистости шлифовального круга, неправильного крепления инструмента или интенсивной заточки без охлаждения.

Заточка дисков

Опытный мастер обычно сразу понимает, когда зубцы начинают приходить в негодность. Это можно определить по следующим признакам:

Если зубцы затупились, желательно заточить пилу как можно быстрее. Многие домашние мастера ошибочно считают, что получить травму от острой пилы можно гораздо быстрее, чем от тупой. На самом деле, дело обстоит с точностью до наоборот. Такой парадокс объясняется просто: когда пильщик орудует тупой пилой, ему приходится прикладывать физическую силу. Если неправильно рассчитать силу или приложить ее не в том направлении, травмировать кисть руки очень легко. А если пильщик орудует хорошо заточенным инструментом, никаких усилий прикладывать не требуется, главное – точные и аккуратные движения.

При помощи специального станка

Конечно, проще всего заточить дисковую пилу на специальном станке промышленного производства. Такие станки стоят довольно дорого. Приобретать точильный станок для личного пользования выгодно только в том случае, если домашний мастер работает ежедневно и перепиливает большие объемы древесины. А также услуги по заточке предоставляются во многих специализированных магазинах. Станок для заточки пил чем-то отдаленно напоминает гончарный круг, на котором вертится пильный диск, размещенный строго в горизонтальной плоскости. Процесс заточки состоит из следующих этапов:

Затачивать пильные диски на станке очень удобно. Главное – соблюдать технику безопасности и ни в коем случае не поправлять пильный диск, пока станок работает. Все манипуляции с диском производят только при выключенном точильном станке.

Самостоятельная заточка

Многие домашние умельцы прекрасно справляются с заточкой дисковых пил без специального станка. Большинство владельцев циркулярных пил давно привыкли затачивать пильные диски на весу, при помощи обыкновенного напильника или других подручных инструментов для заточки. Однако, этот метод весьма неудобен и травмоопасен. К тому же при ручной заточке можно случайно пропустить отдельные зубцы. Поэтому применять этот метод не стоит.

Бывалые пильщики обычно мастерят для заточки пил круглую деревянную подставку, на которой и размещается пильный диск. Принцип действия таких мини-станков примерно такой же, что и принцип действия станков промышленного производства.

Мастера считают, что перед заточкой пильные диски должны быть немного влажными – это значительно облегчает заточку. Для этого точильщики смачивают пильные диски водой и различными химическими веществами. Однако, эксперты утверждают, что на самом деле такой метод приносит только вред. Любая жидкость разъедает металл и вызывает его коррозию, то есть способствует появлению ржавчины.

Во время самостоятельной заточки нужно быть внимательным, чтобы не пропустить ни один зубец. Даже если затупилось всего несколько зубчиков, а остальные остались острыми, точить нужно абсолютно все зубцы. Она будет работать правильно только в том случае, если все пилящие элементы заточены одинаково.

Самостоятельно заточить дисковую пилу – это не так сложно, как кажется. Как именно затачивать пилу, на станке промышленного производства или на примитивной подставке, каждый домашний мастер выбирает сам. Однако, в любом случае необходимо строго соблюдать элементарную технику безопасности и затачивать зубцы как можно острее. При возникновении трудностей, связанных с заточкой дисковой пилы в домашних условиях, следует проконсультироваться со специалистом. Если регулярно приводить в порядок циркулярную пилу, она прослужит верой и правдой долгие годы.

Любой режущий инструмент имеет свойство затупляться в процессе эксплуатации. Это касается и твердосплавных пильных дисков, которые необходимо регулярно затачивать, для того чтобы распиловка дерева происходила быстро и качественно.

Самый простой способ затачивания зубьев на дисковой пиле — это использование обычного напильника. Но при работе своими руками, над приведением режущего инструмента в рабочее состояние, возникает много сложностей, с которыми может справиться только хороший специалист, имеющий достаточно большой опыт. Гораздо проще, быстрее и эффективнее использовать для этой операции самодельный станок для заточки дисковых пил или заточной станок для дисковых ножей.

Если есть самодельный электрический заточной станок для дисковых пил, не зависимо от того заводской это инструмент или самодельный, следует знать основные принципы использования такого оборудования. Особенно, когда есть необходимость в заточке зубьев пильных дисков, которые имеют разную геометрию и углы затачивания.

Важные характеристики

Чтобы читатели не потерялись в дебрях современного рынка оснастки для циркуляционных пил, мы подготовили 5 основных критериев, которые помогут определиться с выбором

Рассмотрим их по степени важности

Читать также: Для чего нужен дроссель в блоке питания

Внешний диаметр

Наружный, или внешний диаметр диска не должен превышать размеры кожуха циркулярной пилы, иначе его не получится установить на посадочное место. Увеличение параметра приводит к росту глубины пропила. Характеристика варьируется в пределах от 65 до 500 мм.

Посадочный диаметр

Посадочный, или внутренний диаметр — величина отверстия в центре оснастки. Определяет, подойдет ли пильный диск для крепления на шпинделе. Самые популярные размеры: 16, 20, 22, 30 и 32 мм. Но полный диапазон гораздо шире — от 11 до 50 мм.

Число зубьев

С увеличением количества зубьев снижается скорость обработки, но улучшается чистота реза. И наоборот: чем меньше зубьев — тем быстрее идет работа, но пропил становится все менее аккуратным. У характеристики есть своя классификация, представленная в таблице:

№	Наименование	Количество зубьев, шт
1	Большое	80-90
2	Среднее	40-80
3	Малое	10-40

Наклон заточки зубьев

Наклон заточки — угол отклонения режущей кромки зуба от радиуса пильного диска. На картинке наглядно показано, как характеристика может влиять на процесс работы. Углы бывают такими:

Стандартный: 5-15°. Универсальная заточка. Подходит для всех видов распила.

Положительный: 15-20°. Идеален для продольного пиления за счет эффекта «захвата».

Отрицательный: от до —5°. Применяется для поперечного реза, не образует сколов.

Толщина диска

Стандартный параметр равен 3,2 мм. Чем тоньше диск, тем сильнее он нагревается и быстрее выходит из строя. Большая толщина гарантирует долгий срок службы оснастки, но замедляет работу. В этом случае растет перерасход материала из-за широкого пропила.

Геометрия твердосплавных зубьев

Зубья пил, как и цельных из быстрорежущей стали, так и тех, что оснащены твердосплавными напайками имеют специфическую форму. Одни имеют вид равнобедренного треугольника, другие серповидную форму, третьи вообще выполнены как трапеция. Такая форма зубьев отвечает нескольким задачам.

Во-первых, каждая форма имеет несколько поверхностей образующих режущие кромки. Во-вторых, вид зависит от назначения инструмента: мелкий ровный зуб подходит для раскроя листовых тонких материалов, а трапеция подходит для работы с древесиной твердых пород. В третьих, от формы зависит продолжительность использования: трапеция служит дольше, чем прямой или серповидный тип.

Для бытового применения обычно используют диски:

Зубья прямого типа — для чернового раскроя материала. Основное достоинство быстрый распил материала.
Наклонные и серповидные зубья — предназначены для работы с тонкими материалами.
Зубья со скосом, применяются для чистового реза материала.
Трапециевидный вид — пилы для длительной работы с материалами разной плотности.
Конусные зубья подходят для чистовой работы с материалами имеющие гладкое, глянцевое покрытие.

Как видно, точить самостоятельно такие диски без знаний технологий заточки очень сложно. Сложнее всего выдержать «правильный» угол, так чтобы на всех зубьях была достигнута и геометрия режущей кромки, и форма самого зуба.

Неправильная заточка диска циркулярной пилы в лучшем случае приводит к тому, что рез получится неровный, с кривыми краями. А в худшем случае из-за появившегося биения придется ремонтировать и саму электропилу.

Твердосплавные напайки требующей заточки и новой пилы

Обрабатывающий инструмент на базе циркулярной пилы

Циркулярная пила стала основой для специализированного ручного электроинструмента, включающего чашкорез, торцерез и погружную пилу.

Чашкорез для бруса позволяет нарезать замковые соединения для скрепления венцов сруба, такая возможность обеспечивается рамой специальной конструкции. Чашкорез используют производители домокомплектов из бруса, инструмент доступен, его можно приобрести для строительства собственного дома.
Торцовочная пила предназначена для прямого и наклонного распила пиломатериала. Такая возможность обеспечивается конструкцией станины, заменяющей опорную плиту. Пильный диск с электроприводом может подниматься и опускаться, менять угол наклона. Масса такой конструкции достигает 10-15 кг, мощность электропривода – до 2 кВт, глубина пропила достигает 130 мм. Инструмент по критерию цена-качество не уступает электрической цепной пиле.
Погружная пила позволяет изменять глубину погружения дискового колеса в ходе работы, такая возможность позволяет производить распиловку и раскрой одним инструментом. Имеется возможность провести локальный распил в любом месте заготовки, вырезать квадратное отверстие в фанере и мебельном щите, сделать пропил под монтаж.

Способы заточки диска для выполнения работ по дереву

Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.

Болгаркой — пошаговая инструкция

Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».

Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.

Для заточки с помощью болгарки применяется алгоритм:

Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
Болгарка удерживается руками или с помощью удерживающего приспособления.
Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.

Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.

Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.

Напильником

Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.

Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.

Специальным станком

Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.

Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:

Возможность автоматизации процесса заточки.
Сохранение параметров угла заточки для каждого резца.
Все резцы затачиваются идентично с минимальной погрешностью.
Возможность полного восстановления и реставрации.

Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.

Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.

Затачиваемый диск помещается в рабочую зону устройства.

Станок запускается, и заточка производится в автоматическом режиме.

Самодельным станком

Самодельные станки для эффективной работы должны включать следующие составные части:

УШМ (болгарка) в качестве непосредственного заточного устройства.
Суппорт для закрепления пильного полотна циркулярной пилы.
Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.

Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.

Квалификация по назначению

Конечно, очень сложно одним инструментом выполнять работы по распиливанию разнообразных материалов. Поэтому опытные мастера в своём арсенале имеют различные ножовки, способные быстро и качественно выполнять поставленную задачу. По назначению ручной инструмент для пиления подразделяется на следующие виды:

Классическая ножовка должна быть в хозяйстве практически у каждого человека, даже далёкого от столярного дела и проведения строительных работ. Этот инструмент может иметь различную длину полотна и резцы разнообразной высоты. Идеальным вариантом считается наличие инструмента со сменными полотнами, которые способны обрабатывать материалы любой твёрдости и пористости.
Выкружная ножовка (узкая) позволяет чётко и аккуратно выпиливать линии разной формы вплоть до сквозных квадратных и круглых отверстий. Частые зубья могут располагаться по обеим сторонам узкого полотна. Работа таким приспособлением требует особой аккуратности, чтобы лезвие не повернуло в другую сторону при неуверенном движении.
Лучковая пила отличается от своих собратьев довольно сложной конструкцией. Её несущая часть изготовлена в виде большой дуги, к которой крепится узкое полотно с зубчиками. Такое конструктивное решение позволяет выпиливать различные фигуры из древесных материалов и фанеры. Несмотря на хрупкость лучковой ножовки, она очень эффективна и при срезании веток и стволов деревьев.
Обушковая ножовка снабжена специальным ребром жёсткости, которое полностью исключает возможность сгибания полотна во время работы. Особенностью этого инструмента является неспособность сделать пропил ниже ширины рабочей части полотна.
Шиповая пила оснащена двумя ручками и очень похожа по внешнему виду на рубанок. Работа с этим инструментом требует особой сноровки и опыта от столяра. Применяется в основном для вырезания шипов или пазов в деревянных материалах любой твёрдости.
Механическая складная ножовка удобна для применения в походе или на отдыхе

Её компактность и безопасность в сложенном состоянии привлекают внимание туристов.

Режущие лезвия для твердых материалов

Режущая поверхность дисков изготовлена из абразива из карбида кремния, армированного стекловолокном. Доступны два типа лезвий. Для мягких материалов:

бетонный блок,
кирпич,
известняк.

Другой предназначен для твердых материалов:

конкретный,
мрамор,
глазурованная керамическая плитка.
гранит

Лезвия для резки пластиковых труб

Лезвия с 60 зубьями для резки пластика, мягких цветных металлов. Деревянные лезвия с 40 зубьями режут пластиковые трубы. Чем меньше скорость погружения в пластик, тем лучше. Если быстро вставить лезвие в трубку, оно может застрять в трубке, отскочить. Медленно вставляя диск в трубку, можно избежать этих проблем.

Мы надеемся, что эта статья о пильных дисках послужит руководством при выборе правильного кругового инструмента для резки правильного материала. Пильные полотна имеют информацию о выборе и маркировку. Есть пиктограммы, которые показывают положение резки материала: продольный или поперечный разрез. Установочные размеры можно изменить с помощью насадок.

Меры безопасности

Единственный серьезный недостаток этого средства – это опасно. Выдвижной защитный кожух над основанием пилы защищает от попадания материала сверху и по бокам инструмента. Будьте осторожны при использовании циркулярной пилы, используйте средства защиты глаз, ушей и органов дыхания.

Резка дерева

Набрав в поисковике «новосибирская циркулярная пила» вы увидите, что у дисковых пил есть автоматические тормоза, которые останавливают полотно при отпускании куркового переключателя. Есть модели с функцией сбора пыли, опилок. В магазинах часто продают два типа лезвий: из сверхскоростной стали и с твердосплавными режущими пластинами. Второй дороже, но лучше сопротивляется износу.

Диски из фанеры изготовлены из быстрорежущей стали и имеют до 160 зубьев на лезвие. Гравировка с обеих сторон чистая, образуется меньше пыли. Пильные полотна по фанере используются для резки ламината.

Несколько полезных советов

Очень часто производитель комплектует инструменты недорогими дисками для быстрого чернового реза. Если для вас важна чистота реза, его лучше сразу заменить.
Следите за остротой режущих кромок зубьев. Затупившийся диск режет некачественно, нагрузка на электромотор при этом тоже сильно увеличивается.
Не перегревайте электроинструменты – делайте в работе перерывы. Включите пилу несколько раз без нагрузки – встроенный вентилятор ускорит охлаждение.
Толстые детали можно распиливать циркулярной пилу в два прохода: сначала делается пропил на половину толщины детали, затем она переворачивается и прорезается на оставшуюся толщину.
Не ленитесь делать точную и ясную разметку, особенно на крупномерных заготовках. Упоры и направляющие помогают, но не всесильны.
