Эксплуатация бензопилы штиль 180

Регулировка карбюратора бензопилы Штиль 180 своими руками

Заводской карбюратор цепной пилы марки Stihl играет одну из ведущих ролей в устройстве модели. Во время ее работы он отвечает за смешивание топливной смеси с воздухом и ее подачи в цилиндр мотора.

Прежде, чем отрегулировать карбюратор, потребуется снять пластиковый корпус инструмента и очистить внутренние детали пилы от пыли и нагара. Под крышкой корпуса расположены 3 регулировочных винта. Первые 2 винта – маркируются буквами H и L – они нужны для регулировки пропорции горючего и воздуха, которую определяет уровень открытия заслонки дросселя. Во время ослабления винтов топливная смесь обогащается воздухом, из-за чего обороты ДВС падают. Если винты закручивать, то количество используемого воздуха в топливе уменьшается, что приводит к росту скорости вращения двигателя.

Винт с маркировкой H требуется для настройки максимальных оборотов ДВС. Винт L отвечает за регулировку требуемых минимальных рабочих оборотов мотора. Третий винт, с маркировкой S, нужен для точной настройки рабочих холостых оборотов ДВС бензопилы Stihl MS 180.

Настройка карбюратора пилы немецкого бренда состоит из двух этапов. Первый этап – базовый, или, как его еще называют – заводской. Он производиться только при отключенном двигателе садового инструмента. Второй этап – окончательный. Для его выполнения требуется включенный прогретый мотор. Чтобы знать, до какой степени поворачивать регулировочные болты, нужно заранее прочитать инструкцию пилы. В ней указана точная схема настройки для каждого отдельного винта. Произвольная регулировка болтов без знания их точного конечного положения может привести к повреждению мотора бензопилы.

Во время базовой настройки карбюратора при выключенном холодном двигателе винты H и L необходимо поочередно медленно повернуть по ходу стрелки часов до упора. Затем каждый из них нужно вывернуть на 2 полных оборота в обратную сторону.

Окончательная настройка карбюратора выполняется в таком порядке:

Вначале нужно завести мотор бензопилы и дать ему поработать 5 минут до полного прогрева;
Далее потребуется начать поочередно поворачивать винт H в разных направлениях до момента, пока не будут найдены максимальные обороты мотора на холостом ходу;
Затем винт с маркировкой L необходимо повернуть на 1/4 оборота против стрелки часов;
Если после выполненных действий цепь на шине начала вращаться, то винт S потребуется повернуть против хода стрелки часов. Закончить манипуляции с винтов S нужно только тогда, когда пильная цепь полностью остановиться;
Далее необходимо настроить максимальные обороты двигателя, используя для этого подключенный к мотору ручной тахометр.

Заключительные пункты, которые содержит инструкция 180-го

В заключительной части статьи, немецкие инженеры сконцентрировали максимально полную информацию об обслуживании бензопилы.

Так в конце, инструкция содержит следующие разделы:

технический уход за шиной;
очистка воздушного фильтра;
настройка карбюратора;
свеча зажигания;
хранение;
контроль и замена ведущей звездочки;
вся информация, касающаяся технической информации о пиле.

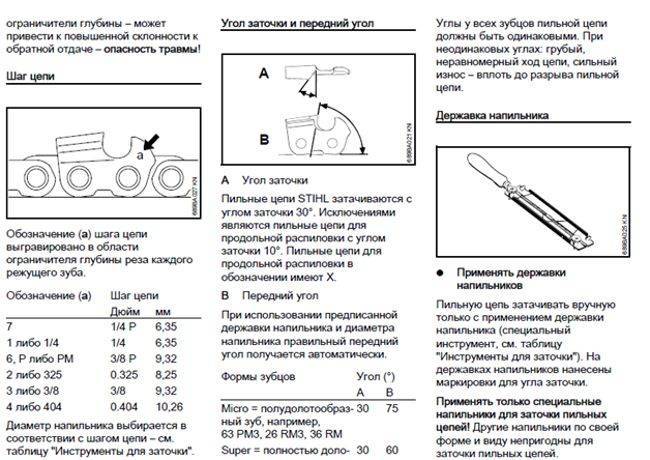

Большой раздел посвящен заточке цепи. Можно даже сказать, что полнее информации о заточке, выборе напильников и вспомогательного инструмента, вам найти не удастся нигде кроме как в инструкции Штиль.

Инструкция штиль уникальный по собранной в нем информации документ, который будет максимально полезен к прочтению как людям без опыта, так и владельцам бензопилы с приличным стажем.

Пилорама на бензопиле Штиль 180 ms

Пилорама представляет собой конструкцию, в которой выполняется продольный распил дерева, брусьев, досок и прочих деревянных предметов. Создать пилораму можно и самостоятельно, используя как основу бензопилу. Далее смотрите видео о пилораме из бензопилы Stihl 180 ms:

Видео

Чтобы сконструировать пилораму владелец применял такие материалы:

металлические уголки;
трубы металлические;
пластины из металла;
крепежные элементы из стали (гайки, болты).

Чтобы пилорама функционировала технически верно, нужны подъемники. Они используются для регулировки высоты доски. Их количество — не менее трех (для высоты доски 45 мм, 35 мм и 25 мм). Сложно сказать, сколько именно материала потребуется для изготовления пилорамы, это количество напрямую зависит от размеров конструкции.

Полезное видео о пилораме, сделанной из цепной бензопилы:

Видео

Пилорама — сложная конструкция, более предназначена для профессионалов, которые развивают бизнес по изготовлению деревянной мебели, досок, заготовок. Такое сооружение не пригодится, если объем работ с деревом небольшой. Для бытовых работ можно воспользоваться таким вспомогательным аксессуаром, как насадка «болгарка» на бензопилу Штиль 180.

Особенности эксплуатации бензопилы Stihl MS 180

Данная модель бензопилы, как и ее модификация – бензопилы Штиль MS 180 C BE, не отличается сложностью в применении. Ниже изучим основные правила эксплуатации, которые уберегут основные запчасти и механизмы бензопилы от преждевременного износа.

Как разводить бензин для бензопилы Штиль 180?

Мотор бензопилы должен работать на правильно приготовленной смеси из бензина и масла. Чем выше качество двух этих компонентов, тем дольше прослужит ваш садовый инструмент. Большое значение также имеет пропорция масла и бензина.

Как правильно заводить бензопилу Штиль 180?

Правильный порядок запуска бензопилы выглядит следующим образом:

Перед тем, как завести пилу, нужно активизировать цепной тормоз. Для этого рычаг тормоза необходимо наклонить вперед;
Далее потребуется снять защитный чехол;
Далее необходимо нажать на декомпрессионный клапан – это существенно облегчит запуск мотора;
После этого несколько раз нажмите на топливный насос. Это снизит расход топлива непосредственно при запуске двигателя пилы;
Затем установите комбинированный рычаг дроссельной заслонки вниз в положение «холодный запуск». Для этого потребуется вначале активировать рычаг газа;
Медленно потяните тросик до момента, пока не почувствуете сопротивление. После этого быстро потяните тросик на себя, пока не услышите, что мотор завелся и заглох;
Затем переведите комбинированный рычаг на одно положение вверх;
Снова потяните за трос до момента запуска мотора;
Как только двигатель завелся, нажмите на курок газа, и, переместив комбинированный рычаг в положение вверх до упора, отпустите его;
Отпустите рычаг цепного тормоза, потянув его на себя до характерного щелчка;

Как обкатать новую бензопилу Штиль 180?

Начиная использование бензопилы Stihl MS 180, большинство владельцев инструмента не знают, как правильно обкатать купленную пилу. Для этого необходимо действовать в таком порядке:

Проверить наличие масла для цепи – для этого пилу нужно поставить на старую газету и завести инструмент. Если масло есть, то его следы появятся на бумаге;
Далее выключите инерционный тормоз;
После этого заведите бензопилу и оставьте ее работать на холостом ходу на протяжении 20 минут. При этом каждую минуту нужно делать кратковременные нажатия на курок газа;
Спустя 20 минут начните распиливать тонкие ветки, постепенно увеличивая плотность и диаметр древесины.

https://youtube.com/watch?v=A0yvZ4wAKxQ

Как снять сцепление с бензопилы: подробный отчет

Процесс ремонта сцепления состоит из последующих операций:

вытащите цепной набор, крышки воздушного фильтра и саму муфту;
зафиксируйте коленчатый вал. для этого довольно легко открутить разрез зажигания;
откручивайте сцепления особым ключом сильными движениями по часовой либо против часовой стрелки (разные модели пилы могут иметь как левую, так и правую нити). Обычно к бензопилы заходит инструмент для снятия сцепления
приступать к отключению барабана и звездочки;
если при осмотре сцепления были найдены одна либо несколько трещинок пружин (их может быть несколько, к примеру, для бензопил Husqvarna. Три единицы). для вас необходимо поменять сломанную пружину новейшей;
соберите муфту на бензопилу, поставьте ее на место и вкрутите. Помните, что коленчатый вал должен быть недвижным;
прикрепить сняты части к пиле в оборотном порядке для разборки;
зафиксируйте сцепления

переместите ручку вспомогательного тормоза вперед, запустите устройство и осторожно снимите с инерционного тормоза.

READ Бензопила Штиль Глохнет При Нажатии На Газ

Инструкция по эксплуатации

Паспортом бензиновой пилы “Штиль” МС-180 является инструкция по эксплуатации, где собрана полная информация о самом инструменте. Перед началом эксплуатации необходимо тщательно изучить руководство, чтобы избежать досадных неисправностей.

Предлагаем ознакомится с инструкцией бензопилы.

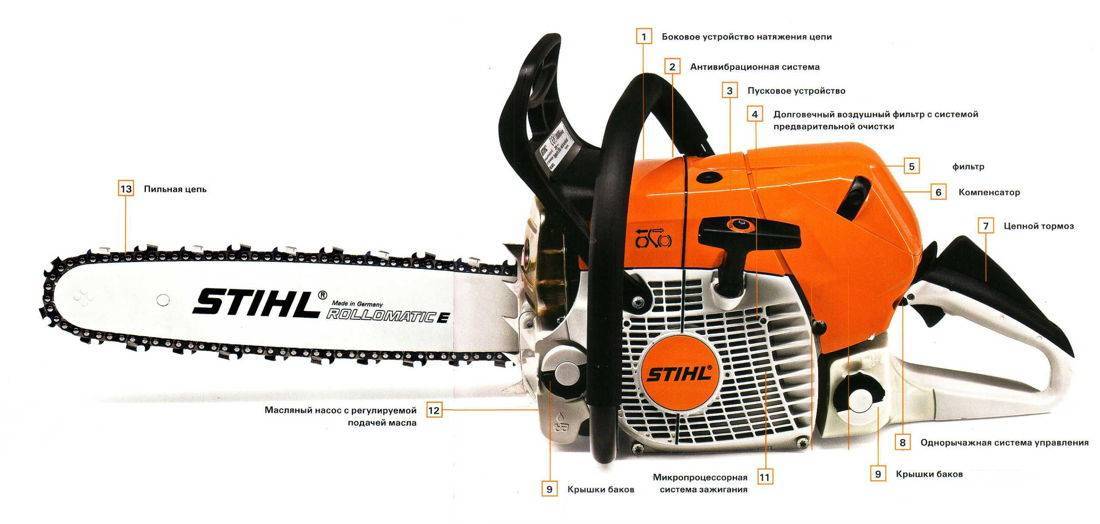

Устройство

Бензопила “Штиль” МС-180 состоит из: бензинового двигателя, карбюратора, кожуха, стартера, маховика, сцепления, клапана декомпрессии, масляного, топливного насоса и бака, свечи зажигания, пильной цепи, шины, звездочки, тормоза, воздушного фильтра, рычага переключения, пылеуловителя, глушителя, фиксаторов, колеса натяжения, упора зубчатого, винта регулировки, рукоятки.

Подготовка бензопилы Stihl к работе

К подготовке пилы следует подойти со всей ответственностью, так как от этого зависит ее срок эксплуатации в будущем, а также безопасность самого оператора. Рассмотрим правильный алгоритм действий при подготовке бензопилы к эксплуатации:

производится сборка бензопилы Stihl (согласно описаниям и схемам в руководстве);
надевается и закрепляется шина;
натягивается цепь;
правильно готовится топливная смесь: бензин разводится маслом в соотношении 50/1 (количество бензина АИ-92 5 л., специального масла Stihl для двухтактных двигателей 100 мл.);
топливная смесь заливается в бак;
масло для смазки цепи заливается в бак;
проверяется надежность натяжения крепежей;
согласно инструкции проводится запуск пилы;
проводится регулировка карбюратора на холостых оборотах соответствующим винтом (цепь не должна двигаться);
проверяется подача смазки на цепь.

Предлагаем посмотреть видео о том, как производится сборка бензопилы “Штиль”:

Про то, как завести бензопилу “Штиль” 180 расскажет наше видео:

Обкаточный период для бензопилы “Штиль”

В обычном понимании обкатка для пилы Stihl 180 не проводится. Она изначально готова к работе. Однако владельцу техники необходимо знать и понимать следующее:

Первые от 4 до 8 выпаленных полных баков с горючим работа бензиновой пилы должна выполняться в щадящем режиме не на всю мощность силовой установки с частыми перерывами для охлаждения инструмента. Первые 60 минут работы бензопилы “Штиль” состоит из промежутков работы и отдыха: 2 мин. работы, 10 секунд — холостой ход, перерыв

Холостой ход более 10 секунд вредит свечам зажигания, оставляя на них нагар

Очень важно правильно приготовить топливную смесь из высококачественных материалов (1/50, бензин АИ-92 и выше, масло Stihl для 2-х тактных моторов)

Техническое обслуживание

Перед эксплуатацией проверяется:

состояние цепи, заточка;
натяжка цепи;
затяжка крепежей;
заполнение топливного и масляного баков;
наличие смазки цепи;
холостой ход и т. д.

После распиловочных работ производится:

чистка бензопилы;
ослабляется натяжение цепи (обязательно);
заточка цепи (при необходимости);
состояние шины, ее износ;
обслуживание фильтра (по мере надобности).

Новоявленные владельцы часто теряются и ищут материалы о том, как правильно разобрать (собрать) бензопилу “Штиль” 180. Предлагаем посмотреть видео, где показано, как выполняется разборка и сборка бензопилы штиль 180:

Неисправности и ремонт

Неисправности бензопилы Stihl 180 и их устранение — еще одна проблема, волнующая владельцев инструмента.

Почему бензопила “Штиль” 180 не заводится:

отсутствует топливная смесь;
нет контакта на свече зажигания;
обрыв высоковольтного провода;
топливный насос не качает;
забились топливопроводы;
проблемы со свечей;
не отрегулировано зажигание;
заливает свечу.

Почему бензопила “Штиль” 180 не развивает нужное количество оборотов:

нагар на свече зажигания;
свеча износилась, необходима замена (через 100 часов работы);
карбюратор требует чистки.

Бензопила “Штиль” 180 глохнет на холостых оборотах:

не отрегулирован карбюратор;
засорился топливный или воздушный фильтр.

Предлагаем посмотреть видео о том, как проводится регулировка карбюратора бензопилы “Штиль” МС 180 своими руками:

Некоторые владельцы инструмента используют бензопилу Stihl МС 180 вместе с насадкой-болгаркой, это позволяет соорудить домашнюю пилораму и выполнять продольные распилы.

На видео показана насадка-болгарка для бензопилы “Штиль” MS-180:

Но даже без этой насадки некоторые умельцы нашли способ выполнить продольный распил обычной шиной с пильной цепью. Предлагаем посмотреть видео о самодельной пилораме из подручных материалов:

Неисправности Карбюратора Бензопилы Штиль 180

Бензопила Штиль 180 — устройство и регулировка карбюратора

Бензопилы stihl ms 180 разработаны таким образом, чтобы максимально облегчить их эксплуатацию малоопытными пользователями.

Для этого в карбюраторе пилы были упразднены некоторые настройки, доступные на более мощных моделях Stihl.

Но возможность настроить все-таки есть, и ремонт, а также регулировка карбюратора бензопилы штиль 180 своими руками, возможна.

Частая поломка карбюратора Штиль и как её избежать

Распространенной причиной выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.

Как следует из инструкции, перед длительным хранением, необходимо слить топливо из бака, после чего запустить пилу и дожечь бензин из карбюратора. Невыполнение этого элементарного правила, влечет за собой следующие последствия.

их нет в ремкомплекте, можно только попробовать её выбить и промыть, что не всегда возможно сделать, не испортив при этом форсунку.

Разборка карбюратора Штиль 180

Для того чтобы продуть, поменять прокладки или игольчатый клапан, карбюратор необходимо разобрать. Для этого нужно раскрутить 4 винта на крышке компенсатора и один на топливном насосе.

Вскрыв корпус, стоит быть предельно осторожным, т. к. при попадании мусора во внутрь карбюратора сделает его работу невозможным. Толщина каналов в нем, сравнима с толщиной нитки или даже человеческого волоса.

по ремонту карбюратора штиль 180, можно посмотреть ниже. В нем мастер подробно рассказывает о проблемах и наглядно демонстрирует весь процесс ремонта.

Инструкция по эксплуатации и обслуживанию

Правила эксплуатации модели Stihl 180-ms:

перед использованием инструменту нужна обкатка, правильно проведенная обкатка продлевает срок полезной службы бензопилы и составляет в среднем 5-7 часов;
при возникновении неисправностей обратитесь в сервисный центр;
разбирать исправную бензопилу не рекомендуется;
во время использования бензопилы надевайте защитную экипировку (шлем или очки, звукоподавляющие наушники, закрытую одежду, плотные тканевые перчатки);
помните, что бензопила — не болгарка, она предназначена только для распила древесины и не может применяться для пиления других материалов;
в целях безопасности оператора не рекомендуется превышать время эксплуатации бензопилы;
собирать бензопилу необходимо по инструкции, используя разводной ключ, входящий в комплект поставки;
используйте свежую топливную смесь, не оставляйте пилу на хранение со старой смесью в бензобаке.

Техническое обслуживание модели Штиль мс 180:

разборка владельцем бензопилы без необходимости запрещается, в особенности, если инструмент находится на гарантии;
регулировка карбюратора самостоятельно не выполняется до тех пор, пока не истек срок гарантии. Регулировать карбюратор допустимо по окончании срока гарантии. Порядок регулировки указан в инструкции по эксплуатации;
замена свечи и обслуживание свечи производится по необходимости, примерно раз в месяц свеча зажигания очищается от нагара, раз в три месяца выполняется замена свечи;
раз в месяц выполняйте очистку топливного фильтра, воздушный фильтр осматривайте и очищайте примерно раз в неделю при активной работе с бензопилой;
постоянно проверяйте натяжение цепи и используйте насадку для натяжения цепи, расположенную на боковой части корпуса.

Реально ли сделать пилораму на бензопиле Штиль 180-ms и что для этого потребуется?

Пилорама — это станок для распила древесины, производящий продольное распиливание материалов (досок, бруса, деревянных плит и т.д). Некоторые владельцы своими руками изготавливают пилорамы, используя бензопилы. На видео ниже представлена работа пилорамы из бензопилы Stihl 180-ms:

Для создания пилорамы владелец использовал два металлических уголка, две металлические трубы и металлическую пластину. Для крепления тела пилы к раме потребовались также стальные гайки и болты. Закрепленная таким образом пила ездит по двум параллельным направляющим для непосредственного распиливания доски или бруса.

Сколько материала пойдет у вас на изготовление пилорамы, сказать точно сложно. Количество материалов зависит от площади конструкции, а также от умения использовать имеющиеся ресурсы.

Еще одно видео о пилораме из бензопилы:

Отметим, что пилорама — это профессиональное приспособление для тех, кто намерен развивать свой бизнес, например, по лесозаготовкам, строительству мебели или деревянных конструкций и т.д. На маленьком дачном участке подобное сооружение вряд ли пригодится, если объемы древесины, которые вам требуются, очень малы.

Пила не хочет заводиться.

Причина: бензопила может глохнуть из-за того, что в баке нет топлива, низкое качество топливной смеси, засор топливного фильтра, неисправность в системе зажигания.
Устранение: очистите топливный/воздушный фильтр, проверьте качество смеси, залейте свежее топливо, убедитесь, что поступает смазка и инструмент может работать.

Снизилось качество распила.

Причина: почему снижается качество распила? Прежде всего, из-за затупления цепи. Если этой произошло, ее необходимо заточить самостоятельно либо заменить более новой.

Аналоги

Достойную конкуренцию этой модели составляют однотипные по мощности и применению бытовые бензопилы бытового класса от ведущих европейских и азиатских производителей. На российском рынке представлены идентичные по основным параметрам модели — Husqvarna 236 X-TORQ, Oleo-Mac GS 35C-14, Hyundai X 380 и MTD GCS 3800/35.

Источники

https://benzopilok.ru/brend/stihl/ms-180-ustroistvo-i-harakteristiki-benzopily.html
https://cooptech.ru/drugoe/shtil-ms-180-harakteristiki.html
https://FermerInform.ru/benzopila-shtil-ms-180/
https://opilah.com/benzopila-stihl-ms-180-etalon-kachestva-i-nadezhnosti-poslednego-desyatiletiya/
https://SpecMahina.ru/benzopila/stihl-180.html
https://teplobloknn.ru/instrumenty/pila-shtil-180-foto.html

Обкатка бензопилы

Обкатывают все новые и отремонтированные бензопилы. Особенность двухтактного двигателя — нельзя допускать, чтобы детали и механизмы прирабатывались на холостом ходу. В этом режиме бензомаслянная смесь не успевает полностью сгорать и на стенках цилиндра и карбюратора образуется нагар, двигатель закоксовывается. Этот процесс быстро приводит к поломке агрегата.

Прирабатывание подвижных элементов производится при незначительных нагрузках. Бензопилой во время обкатки необходимо пилить, не прикладывая при этом значительных физических усилий. Рекомендованный режим:

минута – полторы — пиление с незначительной нагрузкой;
10-15 секунд в режиме холостого хода.

Для приработки деталей и выхода двигателя на номинальную мощность необходимо, чтобы было выработано 7-10 полных заправок топлива.

Подвижные элементы пильной гарнитуры также должны приработаться. Перед первым пуском цепь обильно смазывается маслом или на время помещается в емкость с маслом. При установке цепь натягивается так, чтобы она плотно сидела на шине, но могла проворачиваться рукой. Приработка деталей гарнитуры происходит одновременно с обкаткой всего агрегата.

После каждого окончания работы проверяется натяжение цепочки.

При обкатке не следует давать пиле большую нагрузку
