Экстрактор для выкручивания сломанных болтов

Другие способы выкручивания поломанных болтов или как обойтись без экстрактора

Способ извлечения крепежа с сорванной шляпкой при помощи экстрактора является самым надежным и эффективным, но его недостаток в том, что далеко не у всех имеются такие инструменты. Конечно, их рекомендуется купить и всегда иметь в гараже, но если их нет, и необходимо срочно выкрутить застрявший болт, то для этого имеются другие способы. Рассмотрим их подробно.

  1. Как выкрутить саморез со слизанными гранями под отвертку — здесь имеется два способа. Первый способ заключается в использовании плотной ткани или резины, которую следует использовать как прокладку между шляпкой и отверткой. Плотно прижимая отвертку, необходимо попытаться выкрутить саморез.

    Второй способ заключается в использовании мини-болгарки. С ее помощью нужно сделать продольную канавку на поверхности шляпки (нарезать новую грань под отвертку), и произвести выкручивание крепежа

  2. Как выкрутить винт с поврежденными гранями на шляпке. Если винт имеет выступающую шляпку, то в таком случае рекомендуется использовать специальные зажимные клещи. Этот инструмент также подходит для болтов, на которых слизаны грани. Клещами плотно фиксируется шляпка, после чего выполняется вывинчивание детали
  3. Если на крепеже сорвана шляпка — когда под рукой нет экстракторов, тогда понадобится воспользоваться сварочным аппаратом. При помощи сварки необходимо сделать аккуратный прихват застрявшей детали, после чего произвести ее вывинчивание. Этим способом пользовались до того, как появились экстракторы. Если размер оставшейся части болта позволяет просверлить два отверстия, тогда используется еще один способ. Высверливаются два отверстия, в которые вставляются два гвоздя. Используя плоскогубцы, можно произвести вывинчивание оставшейся части резьбового элемента, но при условии того, что резьба не заржавела
  4. Если сорвана шляпка, но при этом выступает часть крепежа. В таком случае можно воспользоваться зажимными клещами или шпильковертом

Решение об извлечении оставшейся части резьбового устройства необходимо принимать в зависимости от сложившейся ситуации. Следует также знать о том, что безвыходных ситуаций не бывает, и на крайний случай всегда можно высверлить оставшуюся часть сорванного крепежа, и нарезать новую резьбу. Однако помните, что это самый крайний случай.

Как выкрутить сломавшийся болт сверлом с левой спиралью

В два этапа:

  1. Сначала нужно взять обычную насадку и сделать ею центровку.

  2. После вооружиться той, которая вращается против часовой стрелки (пусть она будет чуть большего диаметра) и, действуя ею, постепенно извлекать тело.

Следует соблюдать аккуратность и контролировать направление движения – тогда грани рабочего стержня будут цеплять остатки метиза, подталкивая их вверх, но не разрушая при этом резьбу. Если и возникнут какие-то повреждения, они окажутся настолько незначительными, что вы без труда поправите их метчиком. Этот способ эффективен тогда, когда крепежное соединение еще не сильно заржавело или прикипело.

Принцип извлечения сломанных болтов

Удалить из конструкции застрявший крепежный элемент при помощи вывертыш, под силу даже новичку. Главное — следовать технологии извлечения, которая пошагово описана ниже.

В первую очередь необходимо накернить отметку в центре сломанной шпильки, посредством кренера и молотка.

После это нужно просверлить отверстие, в которое будет вкручиваться приспособление. Стоит учитывать, что диаметр отверстия должен соответствовать диаметру экстрактора. Выполнять следует все тщательно и аккуратно, чтобы не сместить отверстие от центра. Помочь в этом может специальная направляющая втулка, которая предусмотрена в комплекте инструментов.

Затем выполняем установку экстрактора в проделанное отверстие, а чтобы надежно его зафиксировать подбиваем молотком и киянкой. Далее выполняем вкручивание экстрактора в отверстие сломанного болта, для этого можно воспользоваться гаечным ключом или воротком метчика. После того, как почувствовали упор, можно приступать к выворачиванию болта.

После выкрутки изделия, экстрактор следует аккуратно снять так, чтобы не навредить граням клинового инструмента. Если же это винтовая модель приспособления, то болт просто откручивается. Для снятия можно воспользоваться пассатижами и гаечным ключом.

Но технология выкручивания детали может немного разниться из-за того, в каком месте произошел слом болта.

Ниже плоскости конструкции

Чтобы извлечь такую часть крепежа, сперва нужно в образовавшуюся глубину установить втулку, диаметр которой будет соответствовать отверстию. После этого просверливаем отверстие достаточной глубины. При большом диаметре застрявшего крепежа сперва используем сверла меньших размеров для рассверливания. Затем выполняем вбивание стержня и установку втулки для выкручивания детали.

Выше плоскости конструкции

В таких случаях использование инструмента осуществляется по аналогии с предыдущим случаем. А именно изначально направляем и устанавливаем втулку, и только потом просверливаем отверстие, куда будет вбиваться стержень, посредством которого будет извлекаться сломанный болт.

На одном уровне с плоскостью конструкции

В таких случая обязательно использование кернера, для наметки центра будущего отверстия. Наметив, просверливаем отверстие, вставляем экстрактор и выкручиваем шпильку. После этого сверлится отверстие, в которое вставляется стержень и выкручивается обломок.

Устройство и типы устройств

Ассортимент популярных моделей впечатляет. Однако, вне зависимости от производителя, экстракторы для слесарных работ бывают двух видов:

  • внутренними;
  • внешними (наружными).

Внутренние устройства делятся на такие подвиды:

  • односторонние;
  • двухсторонние.

Внутренние устройства обладают продолговатой формой. Рабочий конец один или два. Односторонние вывертки оснащены одной рабочей зоной клиновидной формы или в виде конуса с правой (левой) резьбой и коротким шагом. Вторая сторона оснащена хвостовиком в виде квадрата или шестигранника. В продаже встречаются односторонние модели, с тыльной стороны которых приделана головка с шестигранным или квадратным зевом.

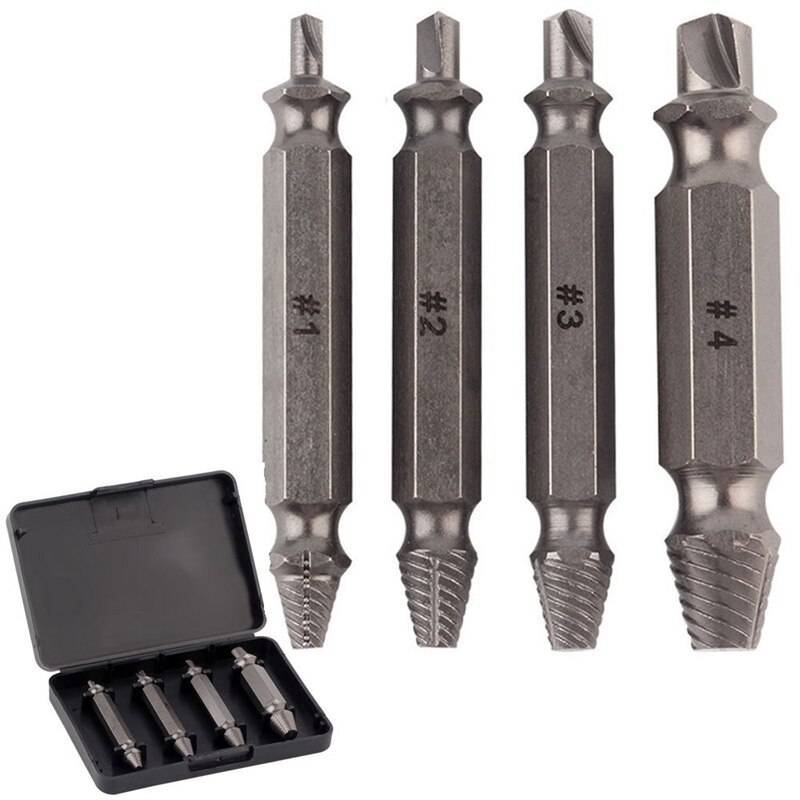

Оба конца двусторонних экстракторов являются рабочими. С одной стороны расположено короткое сверло. Им сверлятся отверстия нужного диаметра. Другой конец оснащен левой конусообразной резьбой. Двусторонние устройства выпускаются небольших габаритов. Внешним видом похожи на биты для шуруповертов.

В комплекте наборов могут присутствовать направляющие внешних устройств, которые используются для точной центровки. Это позволяет не повредить тело предмета при неаккуратных манипуляциях.

Наружные изделия напоминают ударные торцевые головки для гайковертов. Однако, внутри них имеются острые края, напоминающие плавные завитки. Торцевые ударные головки таких элементов лишены. Некоторые мастера используют ударные головки для гайковертов для удаления сломанных болтов. Это приводит к преждевременному выходу из строя устройства.

Вся выпускаемая продукция делится на три основные категории:

ВидыОписание
СтержневыеПриспособление в виде стержня с острыми гранями. Забивается в заранее подготовленное отверстие, чтобы потом в нем заклиниться. Выкручивается посредством гаечного ключа. Основной недостаток – тяжело извлекается из сломанной части.
КлиновидныеКонусообразные приспособления с гранями. Вначале высверливается отверстие в поврежденном крепежном элементе, а после забивается данный экстрактор при помощи молотка. После его заклинивания извлечение происходит посредством гаечного ключа. Обзор отзывов показывает, что в манипуляциях нет ничего сложного, однако, специалисты рекомендуют не упускать из вида один момент: забивается приспособление четко по центру сломанной детали, а это сделать не всегда получается. Иногда приходится сталкиваться с проблемой выкручивания самого болта из приспособления.
Винтовые спиральныеКонусообразные модели с нарезанной по поверхности специальной резьбой. Направление резьбы бывает разной. Варианты использования приспособлений разнятся. Левая резьба помогает извлечь крепежи с правой резьбой, правая подходит для извлечения обломленных болтов с левой резьбой. Данное устройство не нужно забивать. Оно закручивается внутрь высверленного отверстия, там заклинивается и вытаскивается вместе с поврежденной деталью. Работа требует использования специального воротка и приложения максимальных усилий.

Технология выкручивания обломанных болтов

Удалить из основания сломанный крепеж с помощью экстрактора сможет даже новичок. Главное – последовательно выполнять все структурные этапы процесса извлечения. Перво-наперво, следует накернить отметину в центре сломанного крепежа, для чего используется керн и молоток. Затем нужно просверлить отверстие, куда будет вставлен экстрактор. При этом, учитывается диаметр будущего отверстия, ибо он должен соответствовать диаметру извлекателя. Для этого используется специальная втулка для направления, коя поставляется в комплекте экстракторов. Потом необходимо установить экстрактор в выполненное отверстие, а его фиксацию произвести посредством подбивания киянкой или молотком. Далее, экстрактор вкручивается в отверстие сломанного крепежа с помощью воротка, метчика или гаечного ключа (до упора). Ввернув извлекатель до предела, можно начинать выворачивание болта.

По завершению выворачивания экстрактор аккуратно снимается, не допуская повреждения граней клинового оборудования. Если же использовался винтовой тип, то болт попросту откручивается. В целях облегчения процесса снятия, допускается использование гаечного ключа либо пассатижей.

Некоторые особенности применения технологии извлечения болтов

В зависимости от сложившейся ситуации, технология извлечения сломанного болта может различаться по месту застревания последнего:

  1. Ниже плоскости основания – в данном случае сначала необходимо в образовавшуюся глубину вставить втулку и чтобы ее диаметр соответствовал отверстию. Затем нужно просверлить отверстие надлежащей глубины. Если застрявшей крепеж имеет большой диаметр, то сперва используются сверла малых размеров для постепенного рассверливания отверстия. Окончательным этапом станет вбивание стержня и установка втулки для извлечения крепежного элемента.
  2. Выше плоскости основания – в этой ситуации выполняются все те же действия, что и в предыдущей. Сначала направляется и устанавливается втулка, только потом просверливается отверстие для установки стержня, который и извлечет застрявший болт.
  3. На одном уровне с основанием – здесь придется обязательно использовать кернер, дабы правильно разметить центр будущего отверстия. Затем требуется просверлить отверстие по центру, установить экстрактор и выкрутить шпильку.

Полезные советы при работе с резьбовыми болтами

При выкручивании подобных сломанных крепежных элементов имеется возможность несколько упростить рабочий процесс:

  • Если разогреть застрявшее изделие, то его извлечение займет намного меньше времени;
  • Если резьба сорвана, то для выкрутки можно использовать шестигранный ключ;
  • Перед началом работ лучше обработать сломанную деталь каким-либо смазывающим веществом – растворителем, ацетоном или маслом;
  • Используя сверла с обратной резьбой очень легко вывернуть обломанный болт;
  • Использование керна и молотка может стать эффективным шагом. Керн устанавливается под углом в 45 градусов к обломанному болту и отбивается против часовой стрелки. Такую операцию требуется провести в минимум четырех сторонах, и тогда крепеж должен сместиться.

Меры предосторожности

Как работа с другим инструментом, операции с экстрактором требуют соблюдения некоторых правил. Для безопасного и плодотворного труда нужно выполнять несколько простых норм:

  • Для предохранения глаз от повреждения необходимо пользоваться защитными очками. Вылетевшая стружка или металлический осколок несут серьёзную опасность зрению.
  • Применение экстрактора большего размера разрушит стенки обломка, и достать их будет трудно.
  • Инструмент изготовлен из твёрдого, но хрупкого металла. Во избежание поломки нужно избегать перекосов.
  • Тело оставшегося внутри поверхности болта не должно иметь радиальных трещин. В противном случае просверлить отверстие без нарушения целостности стенок не получится.
  • Не допускается применение для проворачивания экстрактора нестандартных предметов: пассатижей плоскогубцев и т. д. и удлинять рукоятки воротка трубками. Это может привести к выходу из строя стержня.
  • Необходимо правильно распределять прилагаемые усилия, чтобы не сорвать резьбу спирального экстрактора.

Понятно, что операции по выворачиванию сломанного крепежа эффективнее проводить специальным приспособлением. Для этого он должен быть хорошего качества и изготавливаться из высоколегированной инструментальной стали или хромованадиевого сплава.

Методика использования экстрактора

В применении приспособление настолько простое, что им может воспользоваться человек без особых навыков. Только предварительно необходимо приобрести набор экстракторов

При выборе обратить внимание на полноту комплекта. В нём должны быть, кроме экстракторов, кондукторные втулки под свёрла для различных видов слома как выступающих над поверхностью, так и находящихся ниже уровня детали. Применение кондукторных втулок обеспечивает соосное расположение сверления и оси болта

Применение кондукторных втулок обеспечивает соосное расположение сверления и оси болта.

Подобный набор значительно облегчит выполнение поставленной задачи.

Порядок действий таков:

  • Застрявшую деталь нужно обработать проникающей смазкой, а если соединение сильно загрязнено, то произвести неоднократную обработку в течение суток после чего перейти к следующему этапу
  • установить кондукторную втулку, соответствующую диаметру экстрактора и просверлить отверстие в болте на глубину не менее 3 диаметров
  • в зависимости от применяемого экстрактора, вкрутить или забить его молотком в просверлённое отверстие
  • выкрутить повреждённый болт с помощью ключа или воротка

Методика может иметь некоторые отличия, в зависимости от местонахождения слома.

Если разрушение произошло глубоко в корпусе детали, то кондукторную втулку подбираем так, чтобы её наружный диаметр соответствовал размеру отверстия, в котором произошёл слом. В случае если размер крепёжной детали очень большой, то выполняем ступенчатое сверление от меньшего до номинального диаметра. После чего в отверстие забивается стержень или вкручивается экстрактор и извлекается болт.

Если слом выше поверхности детали, то внутренний диаметр кондукторной втулки должен соответствовать размеру отломанного болта. Следующие действия аналогичны предыдущим.

В случае слома на одном уровне с деталью, требуется особая тщательность в отметке кернером центра сверления, ведь применить кондукторные втулки возможности просто нет. Дальнейшие шаги аналогичны изложенным.

Как видим, использование набора экстракторов позволяет решить задачи, ранее, казалось бы, неразрешимые. Купив набор и отказавшись от дедовских способов, можно сэкономить массу времени, сил, избежать травм конечностей и поломок инструментов, пользуясь им при работе.

ГОСТ

ГОСТ слесарных экстракторов, предназначенных для выворачивания обломанных болтов и других винтовых соединений не разработан.

Каждый производитель изготавливает этот инструмент в соответствии со своими техническими условиями.

Известные бренды имеют свои лаборатории, где разрабатывают наиболее оптимальный состав материалов, из которых производят качественный профессиональный инструмент.

Маркировка

Маркировка экстракторов может либо полностью отсутствовать, либо обозначать диапазон диаметров, для которых подходит конкретный экземпляр, иногда маркируется бренд, под которым произведен инструмент, и указывается его твердость.

Некоторые производители прописывают в маркировке, из какого материала произведена деталь, например: HrMo, CrV, S2 и другие.

На двухсторонних экстракторах иногда обозначают очередность использования каждой стороны, так буквой «А» отмечена сторона со сверлом, буквой «B» отмечают сторону с винтовыми шлицами.

У разных производителей своя маркировка, где номер обозначает определенный размер, например:

№ 1.: L 47.82 мм, d 3.16 мм;

№ 2.: L 59.14 мм, d 4.75 мм;

№ 3.: L 66.24 мм, d 6.18 мм;

№ 4.: L 75.59 мм, d 8.62 мм;

№ 5.: L 81.2 мм, d 10.98 мм.

Где: L – длина; D – диаметр;

Символы HRC – показывают твердость металла, из которого изготовлен инструмент, например: 36-40 HRC или 60-62 HRC, чем больше число, тем выше твердость материала.

Приемы работы экстрактором

Использование экстрактора не представляет сложностей даже для новичков, и в общем случае вся работа сводится к следующим операциям:

  • Обработать сломанную деталь смазкой или растворителем ржавчины (если деталь застарелая);
  • По центру детали высверлить отверстие, диаметр которого соответствует номеру экстрактора. Для центровки сверла удобнее использовать специальную направляющую втулку (в наборах такие втулки предусмотрены);
  • Вбить экстрактор (или вкрутить в случае винтового экстрактора) в углубление до заклинивания;
  • С помощью специальной втулки (если таковая предусмотрена для данного экстрактора) выкрутить экстрактор вместе со сломанной деталью;
  • Выкрученную деталь положить на наковальню и несколькими ударами молотка ослабить, а затем снять с экстрактора. В случае винтового экстрактора его нужно просто выкрутить.

Как видно, применение экстрактора — это просто и доступно. Экстрактор, обладающий доступной ценой, легко решает, казалось бы, неразрешимую проблему извлечения сломанных болтов, винтов и шпилек, а поэтому должен быть в каждом гараже.

Трудно найти ребенка, которому не нравились бы активные игры на улице, и каждый ребенок с самого мечтает об одной вещи — велосипеде. Выбор детских велосипедов — ответственная задача, от решения которой зависит радость и здоровье ребенка. Типы, особенности и выбор детского велосипеда — тема этой статьи.

Теплое время года, особенно весна и лето — это сезон велосипедов, прогулок на природе и семейного отдыха. Но велосипед будет комфортным и принесет удовольствие только в том случае, если он подобран правильно. О выборе и особенностях покупки велосипеда для взрослых (мужчин и женщин) читайте в статье.

Шведский инструмент Husqvarna известен во всем мире, он является символом настоящего качества и надежности. Среди прочего под этим брендом выпускаются и бензопилы — все о пилах Husqvarna, их актуальном модельном ряду, особенностях и характеристиках, а также о вопросе выбора читайте в данной статье.

Отопители и предпусковые подогреватели немецкой компании Eberspächer — известные во всем мире устройства, повышающие комфорт и безопасность зимней эксплуатации техники. О продукции данного бренда, ее типах и основных характеристиках, а также о подборе отопителей и подогревателей — читайте в статье.

Многие взрослые не любят зиму, считая ее холодным, депрессивным временем года. Однако дети совсем другого мнения. Для них зима — это возможность поваляться в снегу, покататься на горках, т.е. весело провести время. И одним из лучших помощников для детей в их нескучном времяпровождении — это, например, всевозможные санки. Ассортимент рынка детских санок очень обширен. Рассмотрим некоторые виды из них.

Читать также: На основании чего определяется скорость исправления дефекта

Всем добрый день! Скажите — приходилось ли Вам ругаться от бессилия при виде болтов, которые нельзя вытащить? Чаще всего причиной тому «съеденные» шлицы головки, но могут быть и другие варианты. Во всех этих случаях нам понадобится экстрактор для выкручивания сломанных болтов. Рассмотрим подробнее, что он из себя представляет.

Состав набора

Как правило, продаются целые комплекты экстракторов с несколькими насадками — до пяти штук, предназначенных для извлечения крепёжных элементов различных форм и размеров. Лучше всего приобретать экстракторы в наборе, а не по отдельности, поскольку в них включаются всевозможные насадки и дополнительные элементы, необходимые для работы.

  • В набор включены свёрла различного размера. Всего их пять штук. Причём каждый из пяти экстракторов, предлагаемых в наборе, имеет свой уникальный порядковый номер и диаметр.
  • Специальные втулки, предназначенные для качественного выкручивания при помощи гаечного ключа.
  • Все типы стержней.
  • Втулки, необходимые для установки направления свёрл по центру заклинившей крепёжной детали.

Как видно, подобные инструменты весьма удобны в отличие от отдельных инструментов, поскольку являются универсальными.

Узнайте, как извлечь разбитый болт без использования экстрактора!

Лично я многократно сталкивался с проблемой, когда ломается болт или шпилька под корень. Причем, я не являюсь каким-нибудь автомехаником или слесарем. Все это говорю к тому, что такое вполне случается и с обычным человеком, кто периодически имеет дело с техникой или другой технической частью. Ну раз уж вы попали в такую ситуацию, то не стоит отчаиваться – все поправимо. Предлагаю вам семь способов как выйти из подобного положения и освободить резьбу от обломка шпильки или болта.

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия. Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.

Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.

Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.

Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.

Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.

Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта. Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.

Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки. Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов – экстрактор.

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

Сверлим отверстие соответствующего диаметра под экстрактор.

Вставляем экстрактор в отверстие и вывинчиваем ключом.

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки. Сначала проходимся сверлом меньшего диаметра.

Затем сверлим максимально близким.

Осколки и остатки шпильки выбиваем плоской отверткой.

Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Седьмой способ: высверливаем под чистую и делаем вставку

Самый трудоемкий и затратный способ из всех. Но бывают случаи, когда это единственный рабочий вариант вернуть узел в рабочее состояние. Высверливаем шпильку подчистую вместе с резьбой.

Нарезаем новую резьбу метчиком.

На этом можно закончить, если конструкция позволяет подобрать теперь более толстый болт или шпильку. Если же нет – покупаем вставку или заказываем у знакомого слесаря. Смазываем внешнюю резьбу фиксатором резьбы и ввинчиваем.

Узел восстановлен.

Преимущества использования инструмента

В отличие от тщетных попыток выкрутить вклинившуюся сломанную деталь вручную, использование экстрактора имеет несколько неоспоримых преимуществ.

  • Инструмент очень прост в использовании. Чтобы им воспользоваться, не нужно обладать какими-то особыми навыками в области ремонта.
  • Наборы экстракторов имеют доступную стоимость, поэтому их себе может позволить каждый.
  • В комплект входят все доступные экстракторы различного размера и диаметра.
  • При использовании данного инструмента можно очень быстро выкрутить любую поломанную крепёжную деталь, застрявшую в предмете, мебели, технике или автомобиле.
  • Если приобретать качественные инструменты, изготовленные из прочной стали, вероятность поломки экстрактора в процессе выкручивания застрявшей детали будет сведена к минимуму.

Конечно, нужно учитывать, что далеко не каждый болт можно вытянуть при помощи данного инструмента. Главное правило, которое следует соблюдать, заключается в том, что тело застрявшей детали обязательно должно быть на порядок мягче, чем материал, из которого изготовлен инструмент. Поэтому лучше всего приобретать качественный набор в специализированном магазине.

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

  • Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
  • Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы

  • Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
  • Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
  • Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
  • Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
  • Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Основные характеристики приспособлений

Стоит отметить, что экстракторы предназначены для выполнения строго определенных задач. Они помогают извлечь из предмета крепежный элемент со сломанной головкой. Незаменимая вещь для ремонта авто

Большое внимание стоит уделять таким свойствам, как надежности и прочности используемого при изготовлении материала. Товар выпускается из высокоуглеродистой стали, твердосплавных металлов, быстрорежущей стали

Часто применяется инструментальная сталь S2, оксидированная, хромованадиевая сталь высокой прочности и иные аналогичные сплавы.

Стоит отметить, что подпольные производители используют для изготовления продукции мягкие металлы, что делает применение данных инструментов по назначению невозможным

Поэтому необходимо уделять особое внимание производителю и маркировке. Связываться с малоизвестными компаниями или теми, к продукции которых есть претензии, не стоит

Это чревато потерей денег.

Вес устройства зависит от используемого при его изготовлении металла, а также от параметров и разновидности. Внутренние экстракторы имеют длину от 26 до 150 мм. Конусное жало в пределах 1,5 – 26 мм. Вес конструкции – 8 – 150 грамм. Наружные изделия выпускаются длиной от 16 до 26 мм, весят около 100 – 150 грамм.

ГОСТов данных слесарных приспособлений нет. Каждый производитель опирается на свои технические условия. У известных брендов есть персональные лаборатории, где специалисты разрабатывают самый хороший состав материала для изготовления инструментов профессионального уровня. Маркировка товаров либо отсутствует, либо указывается диаметр, для работы с которым подходит данный инструмент.

Меры предосторожности

Как работа с другим инструментом, операции с экстрактором требуют соблюдения некоторых правил. Для безопасного и плодотворного труда нужно выполнять несколько простых норм:

  • Для предохранения глаз от повреждения необходимо пользоваться защитными очками. Вылетевшая стружка или металлический осколок несут серьёзную опасность зрению.
  • Применение экстрактора большего размера разрушит стенки обломка, и достать их будет трудно.
  • Инструмент изготовлен из твёрдого, но хрупкого металла. Во избежание поломки нужно избегать перекосов.
  • Тело оставшегося внутри поверхности болта не должно иметь радиальных трещин. В противном случае просверлить отверстие без нарушения целостности стенок не получится.
  • Не допускается применение для проворачивания экстрактора нестандартных предметов: пассатижей плоскогубцев и т. д. и удлинять рукоятки воротка трубками. Это может привести к выходу из строя стержня.
  • Необходимо правильно распределять прилагаемые усилия, чтобы не сорвать резьбу спирального экстрактора.

Понятно, что операции по выворачиванию сломанного крепежа эффективнее проводить специальным приспособлением. Для этого он должен быть хорошего качества и изготавливаться из высоколегированной инструментальной стали или хромованадиевого сплава.

https://youtube.com/watch?v=C1J7z64mjJM

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
