Электропила своими руками в домашних условиях

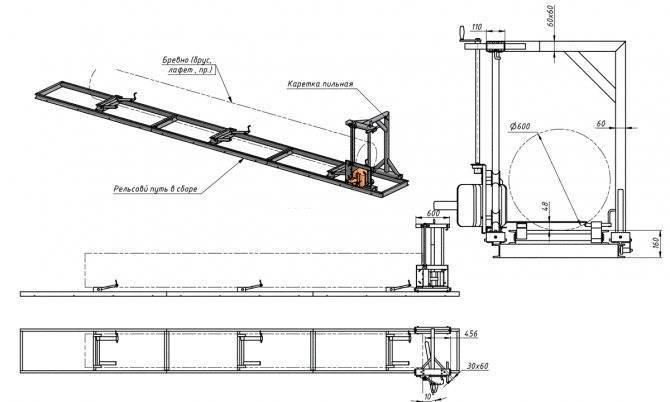

Устройство дисковой пилорамы на базе электропилы

Конструктив любой самодельной пилорамы на основе электропилы подразумевает наличие:

рамного элемента – несущая деталь, которая соединяет воедино все другие запчасти;

• моторной части – желательно остановиться на трехфазных модификациях электропил: бытовые модели, питающиеся от сети с напряжением 220 В, могут оказать маломощными;
• режущей гарнитуры – диск инсталлируется в одной из плоскостей – горизонтальной или вертикальной;
• несущего узла – для бытовых задач сгодится обычный верстак или стол, по которым бревна будут подаваться руками. Для более сложных конструкцию дополняют мобильной кареткой;
• регулировочного механизма – контролирует электросхему самоделки, запускает и выключает мотор. Чаще всего располагается на раме.

Техника безопасности при работе с пилой

Электрическая пила достаточно производительна и в процессе работы может причинить оператору травму. Реальные случаи обрезки пальцев и других частей тела свидетельствуют о повышенной опасности, поэтому игнорировать предостерегающие правила не стоит.

• Перед включением пилы следует проверить её исправность, целостность электрокабеля, уровень масла.

• Приступать к работе можно исключительно в трезвом состоянии. Нельзя пользоваться инструментом при плохом самочувствии или после принятых сильнодействующих препаратов.

• Одежда из плотной ткани должна прилегать к телу, чтобы торцы не попали под работающий узел. Обувь выбирается специальная, полностью покрывающая ноги до лодыжки. Для защиты глаз от щепы и пыли рекомендуется надевать очки.

• При работе пилу следует держать обеими руками.

• О плоскости пропила нужно отводить туловище. Для этого достаточно сместить инструмент слегка в бок.

• При переносе пилы двигатель выключают.

С помощью покупного адаптера

• защита для рук;
• крепление редуктора на корпус УШМ;
• защита цепи;
• ручка;
• инструменты;
• масленка для смазки цепи;
• набор звездочек и болтов;
• цепь;
• шина 11,5 дюймов.

На этой же площадке можно заказать недорогую китайскую болгарку, переделать которую в цепную пилу будет несложно, если строго придерживаться инструкции по сборке, идущей в комплекте с насадкой:

1. Для начала разбираем болгарку. Снимаем диск и откручиваем кожух.
2. Меняем нижнюю шайбу на одну из двух звездочек, идущих в комплекте с насадкой.
3. Закрепляем звездочку стандартной гайкой.
4. Устанавливаем крепление редуктора на корпус УШМ и затягиваем болты.
5. Помещаем натяжной болт в специальное место.
6. Надеваем цепь на шину и приводную звездочку.
7. Устанавливаем защиту и фиксируем конструкцию при помощи болтов.
8. Натягиваем цепь при помощи натяжного болта.
9. Снова подтягиваем гайки на шине.
10. Прикручиваем к корпусу ручку и устанавливаем крепление масленки.

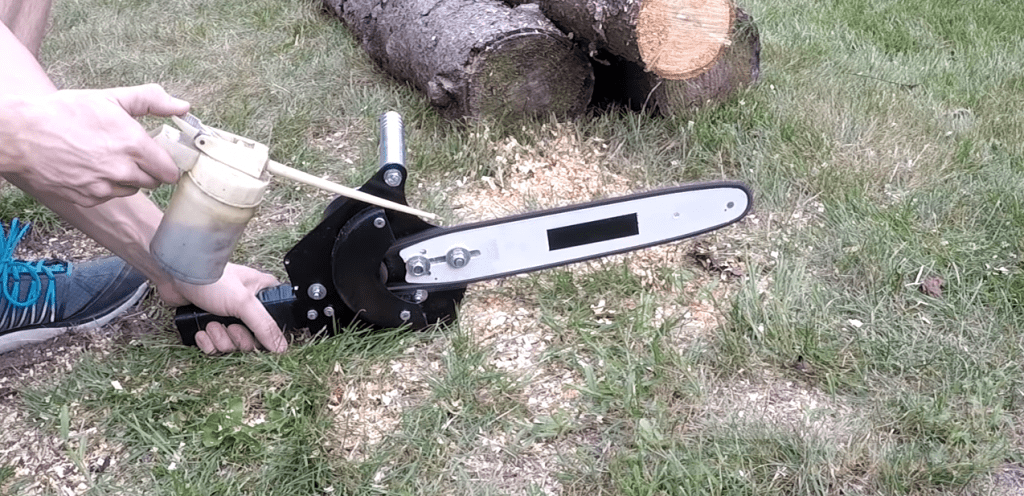

11. Устанавливаем масленку на корпусе и обильно смазываем цепь.

Болгарка с насадкой «Цепная пила» готова к испытаниям и без особых проблем справляется с нарезкой бруса 70х50 мм. Особых проблем этот обновленный инструмент не испытывает и при обрезке фруктовых деревьев. Даже в том случае, когда диаметр ствола достигает 17 сантиметров.

Во время работы цепь необходимо постоянно смазывать, чтобы максимально продлить срок службы этого инструмента и посрамить скептиков, уверенных в бесполезности этой насадки.

Основные опасения при переделке болгарки в цепную пилу при помощи покупного адаптера связаны с тем, что такой электроинструмент следует считать небезопасным для здоровья оператора и окружающих людей, так как:

• безопасность конструкции в этом случае не имеет официального подтверждения;
• технические характеристики не установлены;
• отсутствуют автоматическая система смазки цепи, блокировка при случайном включении и тормоз приводного механизма.

Виды электропил

На современном рынке строительного оборудования представлен широчайший ассортимент электропил отечественного и зарубежного производства, которые отличаются по типу питания (сетевые и аккумуляторные), принципом действия, стоимостью, качеством комплектующих, техническими и эксплуатационными характеристиками.

Чтобы определить, какая современная электропила лучше подходит для дома и дачи, рассмотрим основные виды данного инструмента.

Цепные

Принцип работы данного устройства удивительно прост: электрический силовой агрегат через редуктор передает крутящий момент на звездочку, расположенную в одной плоскости с шиной, по которой перемещается цепь с зубьями. Именно вращающаяся цепь и является режущим инструментом электропилы, с помощью которой можно производить распил:

бревен на цилиндрические чурки;

• доски на рейку и брус;
• древесных отходов на более мелкие фрагменты.

Кроме этого, электропила позволяет выполнить обрезку кустарника, формирование кроны деревьев, а также другие работы, связанные с предмонтажной распиловкой строительной древесины.

Цепная электропила

Достоинства:

• Компактность.
• Высокая производительность.
• Сравнительно небольшой вес.

Недостатки:

• Энергозависимость.
• Низкая точность выполнения реза.

Дисковые

Дисковые циркулярные пилы применяют для распила погонажной древесины и раскроя самых различных листовых материалов: ДСП, ДВП, МДФ. При использовании соответствующей оснастки, дисковая пила может сравнительно легко справиться с распилом пластиковых изделий, металлических листов, шифера и пр.

Режущим элементом циркулярной пилы является пильный диск, вращение на который передается от электродвигателя через редуктор. Выделяют две разновидности дисковых пил: ручные и стационарные. Некоторые ручные модели могут устанавливаться на неподвижную станину.

Ручная электрическая дисковая пила

Достоинства:

• Высокая производительность.
• Компактность.
• Довольно точный рез.
• Вариативность использования для раскроя разнообразных материалов.

Недостатки:

Энергозависимость.

• Глубина реза ограничена диаметром оснастки.
• Невозможность совершать криволинейные резы.
• Неприменимость для распила стволов древесины.

Сабельные

Компактный и довольно универсальный инструмент, широко применяющийся в домашнем хозяйстве и профессиональной деятельности для распила древесины в труднодоступных местах. Режущим инструментов сабельной пилы является зубчатое полотно, совершающее возвратно-поступательные или колебательные движения. В зависимости от модели, длина пильного полотна может варьироваться от 10 см до 35 см.

Достоинства:

• Небольшие массогабаритные показатели.
• Простое управление.
• Возможность распила небольших стволов и листовых материалов.
• Возможность совершать криволинейные резы (только при соответствующем опыте оператора).

Недостатки:

• Энергозависимость.
• Сравнительно низкая производительность.
• Невозможность обработки крупногабаритных заготовок.

Сабельная электропила

Среди разновидностей электрических пил можно выделить электролобзик. Данный инструмент предназначен для фигурного раскроя древесины и продуктов ее переработки, а также керамики, пластика и тонких листов металла. Режущим элементом данного устройства является пильное полотно, которое приводится в движение электродвигателем.

Основываясь на сравнении достоинств и недостатков всех электропил можно сделать вывод, что наибольшее применение в быту и на даче получили именно цепные разновидности данного инструмента

Чтобы разобраться, какую цепную электропилу лучше купить для домашнего использования, рассмотрим, на что следует обращать первоочередное внимание при выборе данного инструмента

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Важно Итальянские бензопилы oleo-mac

Техника безопасности при работе с пилой

Электрическая пила достаточно производительна и в процессе работы может причинить оператору травму. Реальные случаи обрезки пальцев и других частей тела свидетельствуют о повышенной опасности, поэтому игнорировать предостерегающие правила не стоит.

• Перед включением пилы следует проверить её исправность, целостность электрокабеля, уровень масла.

• Приступать к работе можно исключительно в трезвом состоянии. Нельзя пользоваться инструментом при плохом самочувствии или после принятых сильнодействующих препаратов.

• Одежда из плотной ткани должна прилегать к телу, чтобы торцы не попали под работающий узел. Обувь выбирается специальная, полностью покрывающая ноги до лодыжки. Для защиты глаз от щепы и пыли рекомендуется надевать очки.

• При работе пилу следует держать обеими руками.

• О плоскости пропила нужно отводить туловище. Для этого достаточно сместить инструмент слегка в бок.

• При переносе пилы двигатель выключают.

Виды пилорам

В настоящее время на рынке инструментов можно найти три вида пилорам:

Дисковые пилы — одни из самых распространенных в хозяйстве. Их минус заключается в высокой стоимости качественных дисков, а также относительно большом объеме отходов. Ленточные пилы самые экономичные, они не боятся плохой погоды, оставляют мало отходов, но при этом имеют сложное устройство, что делает их изготовление их в домашних условиях очень тяжелой задачей. Самый простой вариант пилорамы из электропилы – это шинная, они отличаются элементарным устройством, а также могут обрабатывать большие объемы древесины любой толщины.

Основные неисправности электропил

Условно неисправности электрических цепных пил можно разделить на три основные категории – неисправности, вызванные длительной эксплуатацией и повышенным износом деталей, неисправности, вызванные дефектами деталей, и те, что стали результатом неправильной регулировки, ремонта или неправильного обслуживания инструмента.

К числу поломок, вызванных длительной эксплуатацией следует отнести:

• Механические повреждения питающего кабеля, электрической вилки.
• Перегрев и выход из строя термореле.
• Поломка электродвигателя.
• Заклинивание цепи и поломка редуктора.
• Порыв цепи, деформация направляющей шины.
• Естественный износ деталей инструмента.

Третья группа неисправностей электропилы обычно становится результатом неправильного подбора комплектующих или несвоевременным обслуживанием инструмента – здесь может выйти из строя и двигатель и порваться цепь и деформироваться сама шина.

Диагностика неисправностей обычно проводится перед и после использования цепной пилы. Перед включением делается контрольный осмотр, чтобы выявить уже имеющиеся мелкие неисправности и по возможности не допустить более серьезные неисправности электропилы. При контрольном осмотре без включения пилы в сеть рекомендуется несколько раз протянуть цепь, чтобы проверить, не заклинило ли редуктор и двигатель. Если при включении искрят щетки на электропиле, это верный признак того, что придется сделать замену щеток и скорее всего, сделать чистку коллектору.

Если не поступает масло на шину, то и шина и цепь остаются сухим, а это означает быстрый износ всего редуктора, рабочей звездочки, шины и самой цепи.

Многие модели пил имеют масляный бак, частично выходящий наружу из корпуса, такая конструкция часто становится причиной механической поломки емкости при ударе. Такой дефект будет виден сразу, например, течь масла с электропилы Ребир, Makita или Bosch означает необходимость полной замены детали на новую.

После пробного включения необходимо проверить есть ли смазка на цепи. Если смазки нет, то в лучшем случае придется просто разобрать пилу и прочистить канал поступления масла, если причина в поломке подающего механизма, то придется менять весь узел. Поэтому работу придется отложить, без постоянной смазки цепи работать пилой нельзя.

Ну, а если после включения в сеть не включается электропила, то придется вооружиться тестером и проверить все соединения и элементы, начиная с питающего шнура.

Устройство и принцип работы цепной электропилы

Прежде всего, стоит отметить, что электрическая цепная пила намного проще и удобнее в ремонте и обслуживании чем ее бензиновая родственница. Причин несколько:

• Цепная пила имеет простую конструкцию.
• Регулировка оборотов вращения ротора двигателя в электрической пиле осуществляется электроникой, поэтому в случае поломки достаточно просто заменить регулятор, а не разбирать и регулировать всю пилу.
• Для диагностики поломок электрической части можно использовать обычный тестер.
• Большинство деталей цепных электрических пил взаимозаменяемы.

Также схема компоновки цепной электрической пилы проще:

• электромотор;
• электронные блоки управления и безопасности;
• редуктор;
• механизм смазки пильной цепи и направляющей шины;
• механизм блокировки;
• рабочий орган – направляющая шина и пильная цепь.

Электрическая схема включает несколько взаимосвязанных устройств. Электрический шнур обеспечивает подключение пилы к электросети. Дальше идут микровыключатели – они обеспечивают подачу напряжения на обмотки двигателя и щетки ротора. Конструкция предусматривает два выключателя – на выносной ручке и на корпусе. Это необходимо для того, чтобы включение происходило только при нажатии обеих выключателей, когда инструмент берется двумя руками. Двигатель запускается от рабочего конденсатора и контролируется термореле. Термореле выполняет роль механизма безопасности – при повышении температуры обмоток оно отключает двигатель от сети, спасая, таким образом инструмент от перегрева.

Вращение от ротора через шестерни редуктора передаются на рабочую звездочку, которая и включает пильную цепь. Чтобы во время работы цепная передача не перегревалась, и не возникало дополнительного трения цепи о направляющую шину, в конструкции пилы имеется механизм смазывания. Во время работы машинное масло при помощи небольшого насоса подается на шину, где и происходит процесс смазки звеньев цепи.

Основные этапы работ

Первым делом вырезаем корпус, к которому будет крепиться электродвигатель. Затем на токарном станке вытачиваем стальной шкив на ведущий вал двигателя. Для изготовления самодельной аккумуляторной электропилы потребуется шина небольших размеров и отрезок цепи подходящей длины.

Затем необходимо изготовить деревянную рукоятку, в которой надо будет просверлить отверстие и установить кнопку включения/выключения питания.

На следующем этапе из аккумуляторных батарей 18650 делаем целый аккумуляторный блок 24V. Контактные пластины привариваем с помощью контактной сварки. Полного заряда аккумулятора хватит на один час непрерывной работы электропилы.

Из куска стальной круглой трубы необходимо сделать упорную ручку, чтобы было удобнее пилить. Затем приступаем к сборке всей конструкции. В результате получилась компактная электропила, которая работает на аккумуляторной батарее.

При работе в домашних условиях всегда надо уметь изготовить инструмент собственными руками. Самодельная циркулярка будет выполнять свои обязанности не хуже заводского аналога, причем ее обслуживание и демонтаж будут значительно проще. В особых случаях циркулярную пилу можно переоборудовать в радиальную или болгарку, в чем есть свои весьма приятные моменты.

Циркулярную пилу можно изготовить самостоятельно, для этого нужно иметь хорошие чертежи и инструменты.

Сабельная пила или электролобзик? В чем разница?

По сути, «Сабля» – это электрическая ножовка, появившаяся еще в далеком 1927 году (разумеется, не в том виде, как сейчас). Предназначается для распила деревянных и некоторых металлических материалов, с чем прекрасно справляется. Узкая и длинная форма инструмента позволяет работать в самых тесных пространствах. Кроме того, при подборе нужного полотна «Сабля» распиливает камень, керамику, пеноблоки, некоторые композиты, пластику и стекло. Небольшими сабельными пилами удобно работать на весу.

Сабельную пилу и лобзик можно назвать дальними родственниками. Они во многом схожи и одновременно являются противоположностями, дополняющими друг друга. Поэтому многие и приходят к вопросу: «Что лучше выбрать?». Одно из основных отличий заключается в том, что лобзик позволяет вырезать овальные, круглые и волнистые профили, в то время как «Сабле» доступны только прямоугольные. Кроме того, у лобзика получаются более точные пропилы, в то время как соперник является своего рода «разрушителем», компенсирующим неаккуратность скоростью. Очевидно, оба механизма имеют свои преимущества друг перед другом, поэтому неправильно говорить, что один лучше другого.

Зато при комбинации этих двух устройств, возможно, мы получим что-то особенное. Давайте, наконец, выясним, как самостоятельно собрать этот незаменимый в хозяйстве инструмент.

Виды рамных агрегатов

Рекомендуется обратить внимание на пилораму из электропилы, у которой рама – основание. Типичная продукция фабричного производства стоит дорого и считается профессиональным оборудованием с богатым функционалом и высоким уровнем производительности

Готовый инструмент сможет окупиться спустя несколько месяцев. Он необходим при наличии большого объема леса. В остальных случаях целесообразно приобретать или самостоятельно изготавливать пилораму из электропилы небольшого размера.

Оборудование, предназначенное для распиловки древесины, представлено в широком ассортименте. Большая их часть слишком дорогая для типичного загородного хозяйства, а объемы переработки ориентированы на масштабы промышленных предприятий и достигают нескольких тысяч кубов за день. Специалисты выделяют 3 типа подобных устройств:

• дисковый;
• ленточный;
• шинный.

Дисковые пилы наиболее распространены в хозяйстве. Среди их недостатков выделяют увеличенный объем отходов в сравнении с ленточными аналогами и высокую стоимость качественных дисков. Ленточные электропилы признаны одним из наиболее выгодных вариантов. Они неприхотливы к погодным условиям и производят небольшое количество отходов. Использовать их рекомендуется с деревом, диаметр которого не превышает 70 мм. Конструкция устройства усложняет процесс его воспроизведения своими руками.

Шинные пилорамы пользуются большим спросом среди любителей. Они способны обрабатывать большие объемы древесины. Шинная пилорама своими руками может быть изготовлена более легко и быстро по сравнению с аналогами.

Технические характеристики

Устройства, произведенные в заводских условиях, обладают своими особенностями, которые влияют на цену. Электропила ПЦМ-1Э (380 В) обладает небольшими габаритами, хорошо справляется с обработкой древесины диаметром не более 60 см и длиной не более 9,5 м. Оснащена трехфазным электродвигателем, мощность которого достигает 5,5-7,5 кВт.

Оборудование ПЦМ-3Б (Stihl MS 660) небольших размеров способно обработать бревна диаметром до 60 см и длиной до 9 м. У профессиональной модели мощность двигателя достигает 5,2 кВт. Агрегат справляется с обработкой 6 куб.м дерева в течение 8-часовой смены.

Пилорама дисковая «Тайга ДП-1» с легкостью обрабатывает древесину диаметром не более 90 см и длиной до 7 м. Способна производить несколько видов продукции из древесины, оснащена электрическим мотором мощностью 11 кВт. Вырабатывает за 8-часовую смену до 10 куб.м древесины. Пилорама ленточная «Wood-Mizer LT-15» обрабатывает дерево диаметром до 70 см, длина бревен не ограничена, а вес может достигать 2 т. Представлена в двух комплектациях – с электрическим мотором мощностью 11 кВт и бензиновым мотором мощностью в 18 л.с.

Адаптер-насадка «Цепная пила» на болгарку

Адаптер на болгарку Детище китайской конструкторской мысли CHAIN SAW насадку «Цепная пила» можно заказать на АлиЭкспресс вместе с китайской болгаркой или отдельно. Стандартная комплектация состоит из: инструкции в виде иллюстраций, цепи (могут быть разных размеров), шины направляющей, звездочки, крепления шины к УШМ и других крепежных элементов, рукоятки, комплекта ключей, масленки, защиты цепи.

Для того, чтобы установить адаптер на болгарку, вначале с нее снимают фланец и устанавливают звездочку из комплекта и хорошо ее закрепляют с помощью гайки. Базовый блок фиксируют стяжкой на редукторе, затем с помощью винтов с обеих сторон.

Затем устанавливаются направляющая шина с цепью, предохранитель для рук и защитный кожух, рукоятка. Обязательно следует проверить натяжение цепи и смазать ее маслом. Монтаж приспособления для переделки болгарки в бензопилу можно посмотреть в видео:

Видео

По сравнению с электрической цепной пилой Макита цепная пила из болгарки CHAIN SAW выглядит довольно миниатюрно.

Самодельные пилорамы из электропилы: варианты конструкций

Среди всего разнообразия самоделок из электропилы, пилорамы – наиболее востребованный и распространенный продукт, которые народные умельцы производят на свет не первый год. Заводские аналоги таких устройств достаточно дорогостоящие ввиду своей высокой производительности. Они способны за сутки эксплуатации перерабатывать тысячи кубов леса

Когда нет ни таких масштабов деревообработки, ни финансов, можно обратить внимание на одну из 3 типов самодельных пилорам:

• ленточную; Имеют сложную конструкцию, но адаптированы под любые рабочие условия.
• дисковую; Достаточно простые в сборке, но не надежны, почему востребованы у аматоров. Дисковые пилорамы на основе электропилы достаточно распространены в быту, производительны и универсальны по выполняемым задачам;
• цепную.

Ввиду этого остановимся подробно именно на их технологии изготовления.

Виды рамных агрегатов

Рекомендуется обратить внимание на пилораму из электропилы, у которой рама – основание. Типичная продукция фабричного производства стоит дорого и считается профессиональным оборудованием с богатым функционалом и высоким уровнем производительности

Готовый инструмент сможет окупиться спустя несколько месяцев. Он необходим при наличии большого объема леса. В остальных случаях целесообразно приобретать или самостоятельно изготавливать пилораму из электропилы небольшого размера.

Оборудование, предназначенное для распиловки древесины, представлено в широком ассортименте. Большая их часть слишком дорогая для типичного загородного хозяйства, а объемы переработки ориентированы на масштабы промышленных предприятий и достигают нескольких тысяч кубов за день. Специалисты выделяют 3 типа подобных устройств:

• дисковый;
• ленточный;
• шинный.

Схема дисковой пилорамы.

Дисковые пилы наиболее распространены в хозяйстве. Среди их недостатков выделяют увеличенный объем отходов в сравнении с ленточными аналогами и высокую стоимость качественных дисков. Ленточные электропилы признаны одним из наиболее выгодных вариантов. Они неприхотливы к погодным условиям и производят небольшое количество отходов. Использовать их рекомендуется с деревом, диаметр которого не превышает 70 мм. Конструкция устройства усложняет процесс его воспроизведения своими руками.

Шинные пилорамы пользуются большим спросом среди любителей. Они способны обрабатывать большие объемы древесины. Шинная пилорама своими руками может быть изготовлена более легко и быстро по сравнению с аналогами.

Технические характеристики

Устройства, произведенные в заводских условиях, обладают своими особенностями, которые влияют на цену. Электропила ПЦМ-1Э (380 В) обладает небольшими габаритами, хорошо справляется с обработкой древесины диаметром не более 60 см и длиной не более 9,5 м. Оснащена трехфазным электродвигателем, мощность которого достигает 5,5-7,5 кВт.

Оборудование ПЦМ-3Б (Stihl MS 660) небольших размеров способно обработать бревна диаметром до 60 см и длиной до 9 м. У профессиональной модели мощность двигателя достигает 5,2 кВт. Агрегат справляется с обработкой 6 куб.м дерева в течение 8-часовой смены.

Схема ленточной пилорамы.

Пилорама дисковая «Тайга ДП-1» с легкостью обрабатывает древесину диаметром не более 90 см и длиной до 7 м. Способна производить несколько видов продукции из древесины, оснащена электрическим мотором мощностью 11 кВт. Вырабатывает за 8-часовую смену до 10 куб.м древесины. Пилорама ленточная «Wood-Mizer LT-15» обрабатывает дерево диаметром до 70 см, длина бревен не ограничена, а вес может достигать 2 т. Представлена в двух комплектациях – с электрическим мотором мощностью 11 кВт и бензиновым мотором мощностью в 18 л.с.

Характеристики циркулярной пилы

Быстрая скорость перемещения зубцов изделия. Таким образом гарантируется качество распиливания

Однако достаточно мощные конструкции могут спровоцировать тяжелые повреждения, поэтому в процессе создания аппарата необходимо акцентировать внимание на технике безопасности. Обязательно должны быть вмонтированы все приспособления, которые имеются на заводских образцах

Неправильно считать, что часть из них лишняя, и можно усовершенствовать производственные варианты. Весь перечень правил техники безопасности подтвержден статистическими данными, не стоит подвергать себя опасности лишний раз.
Надежность всех узлов. Речь идет не о возможности противостоять внушительным стационарным нагрузкам, хотя это имеет огромное значение. Сооружение может с легкостью принимать огромные усилия данной разновидности, однако вместе с этим создавать вибрацию от действия даже сравнительно несущественных мобильных разнонаправленных нагрузок. Такое положение не сказывается отрицательно на технике безопасности, однако в значительной мере снижает качество распила. На верхних слоях лесоматериалов остаются следы зубчиков, тяжело соблюдать установленные линейные параметры и т. п.
Противопожарная и электрическая безопасность. Каждый электроприбор, мотор, пускатель и иную специализированную арматуру нужно устанавливать с точным соблюдением норм ПУЭ. Необходимо понимать, что сухие опилки не только хорошо воспламеняются, но и при достаточно большой концентрации в воздухе образуют взрывную смесь. К тому же, горящие опилки тяжело погасить, они плывут по жидкости и не перестают гореть.
