Копировальные фрезы
Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.
Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками
Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования
Применение
Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки. В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.
Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.
Фрезы для ручного фрезера по дереву: конструктивные особенности
Ассортимент фрез для деревообработки на прилавках российских магазинов достаточно широк. Но если говорить о конструкции, то по этому признаку можно выделить три основных типа:
- Сборная фреза – это болванка с приваренными к ней режущими элементами. Технология изготовления таких насадок довольно проста, что явилось причиной их лидерства по количеству продаж – основная масса продаваемых насадок именно такого типа.
Так выглядит сборная фреза – наиболее распространённый вариант на рынке
- Насадки со сменными режущими элементами. У таких фрез кромки заточены с двух сторон, что позволяет перевернуть насадку, если одна сторона затупилась, и продолжать обработку.
А это уже насадка со сменными режущими элементами
- Монолитная фреза представляет собой цельный элемент, кромки которого выточены в основании. Сломать подобную фрезу практически невозможно, однако несколько заточек приводят её в негодность.
Монолитную фрезу сломать практически невозможно – они являются самыми прочными

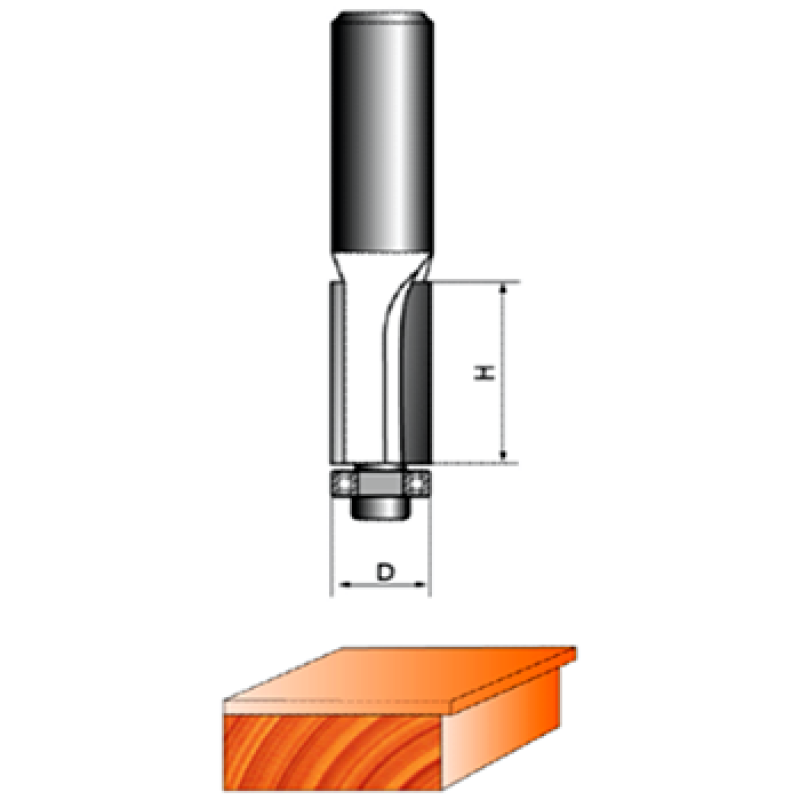

Использование фрезерного инструмента для выборки четверти
Для выборки на кромке деревянного изделия четвертного паза (фальца) используется фреза кромочная фальцевая. Как правило, когда необходимо выполнить достаточно большой объем подобных работ, ручные фрезеры, оснащенные кромочной фальцевой фрезой, применяются в комплекте со специальным приспособлением, которое несложно изготовить руками. Необходимость в нем объясняется тем, что создание четвертных пазов – это достаточно трудоемкая операция, поэтому для ее точного и качественного выполнения лучше использовать дополнительную оснастку.
Глубину фальца, выполняемого фрезой, можно изменять установкой подшипника другого диаметра
Следует знать, что фреза кромочная фальцевая при заточке меняет свой рабочий диаметр, что, конечно, отражается на точности выполняемой обработки
Именно поэтому очень важно, чтобы фреза кромочная фальцевая, которую вы собираетесь приобрести, была качественной и не требовала частой заточки
Фреза кромочная фальцевая должна быть обязательно оснащена направляющим подшипником, что позволит обеспечить ее точное и равномерное перемещение по кромке заготовок, отличающихся значительной длиной. В продаже моно встретить целые наборы фальцевых фрез по дереву для ручного фрезера, в которые входят подшипники разного диаметра.

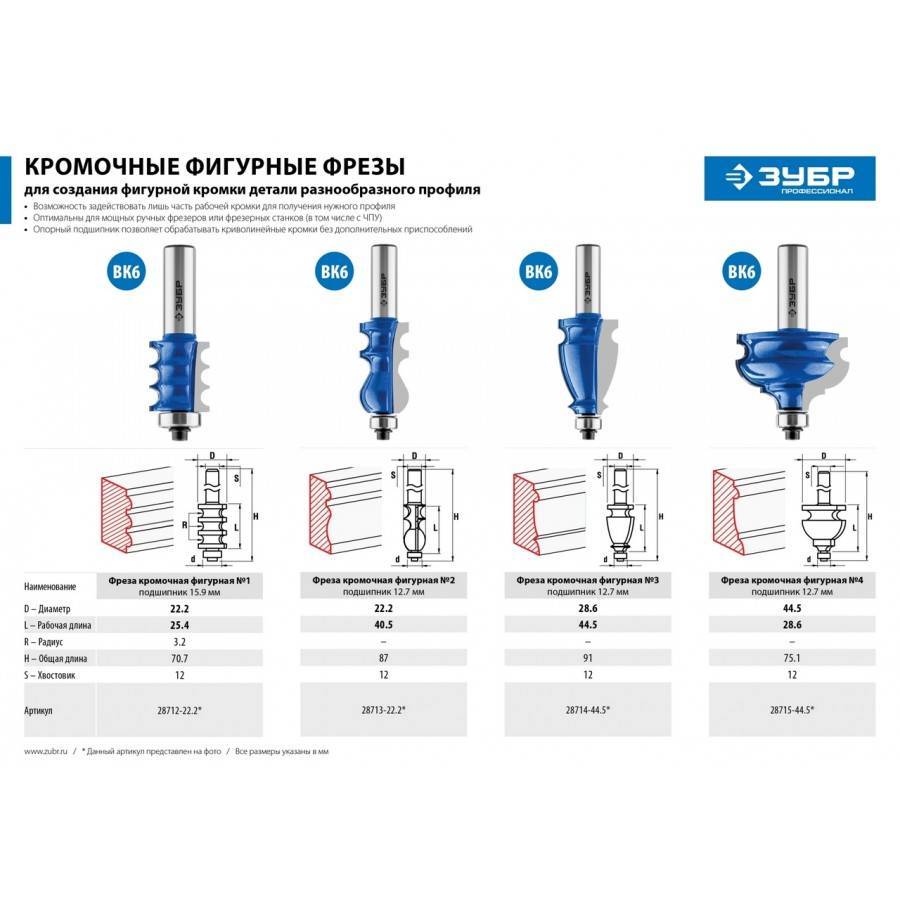

Кромочные фрезы по дереву
Разнообразие кромочных фрез
Кромочные приборы применяют для изготовления разнообразного вида кромок и выемок. Изделия из древесины поддаются обработке ручным фрезером с кромочными фрезами полной обработке. Кромочный вид наиболее распространен в использовании и имеет множество модификаций:
- Профильные наборы обрабатывают детали таким образом, чтобы придать необходимую форму краям.
- Калевочными имеется возможность округлить на четверть окружности край детали.
- Конусные снимают фаску, угол которой зачастую составляет 45 градусов.
- Дисковые служат для изготовления фасок в деталях, делая возможным последующие соединения.
- Фальцевые обрабатывают деталь с кромки, оставляя четверть от высоты.
- Галтельные необходимы для изготовки желобки, которая выведена в четверть окружности.
Кромочные фрезы по дереву, используемые для ручного фрезера зачастую оснащены подшипником, функции которого ограничить глубину необходимой обработки. Вылет регулировки площади обработки производится регулировкой на самом инструменте. Выполнение обработки массивных деталей требует множество попыток. Ручным фрезером производится работа по дереву в несколько этапов, пока не начнет действовать упорный подшипник.
Бор-фрезы или шарошки
С помощью шарошечных фрез можно придавать отверстиям или краям вырезанных пазов определенную конфигурацию, проводить их доводку. Используют их и для декоративного оформления плоскостей – для своеобразной «гравировке» по древесине.
Пазовые фрезы
Функциональность понятна из названия. Такими фрезами обычно выбираются пазы различного предназначения, как для создания соединительных узлов деталей, так и для, например, декоративного оформления изделий.
Пазы могут выбираться как от края детали к ее середине, так и в любом месте на плоскости – заточка большинства пазовых фрез позволяет проводить вертикальное погружение режущей части в материал (хотя, в отличие от концевых, эта функция не является превалирующей).
Всю многочисленную группу пазовых фрез можно разделить на несколько подгрупп
Пазовые прямые, галтельные и галтельные V-образные
| Одна из простейших фрез – пазовая прямая. Нередко в обиходе ее именуют «пальчиковой». По выборке схожа с погружными концевыми фрезами цилиндрической формы. После прохода образует паз установленной ширины с перпендикулярным расположением стенок и дна. Может различаться шириной выбираемого паза и глубиной выборки (длиной рабочей части фрезы). При необходимости ширину паза можно увеличивать дополнительными проходами со смещением инструмента на нужное расстояние. | |
| Пазовая галтельная фреза выбирает канавку с округлым дном (галтель). В зависимости от глубины погружения, стенки паза могут представлять собой дугу вплоть до 180 градусов, либо вначале иметь перпендикулярный поверхности участок с последующим закруглением. Фреза часто используется для декоративного оформления изделий. | |
| Галтельная V-образная. В отличие от обычной галтельной, имеет заострённый наконечник и выбирает паз с направленным вниз углом, по типу латинской буквы V. По применению схожа с рассмотренной выше. Ширина паза и величина угла в вершине может быть различной. |
Пазовые конструкционные
| Фреза для выборки паза типа «ласточкин хвост» – одного из самых надежных соединений деревянных деталей. | |
| Фреза для выборки Т-образного паза, нередко применяемого в том числе и в качестве направляющей для перемещения подвижных деталей. Может также использоваться для вырезки срытых петель для навешивания изделий на стену. | |
| Фреза, схожая с предыдущей, но выбирающая скрытый паз трапециевидной формы. |
Пазовые фасонные
Эти фрезы представлены в большом разнообразии – они позволяют выбирать разы сложной симметричной формы. Кроме того, ими можно при необходимости проводить и обработку торцевых кромок заготовки.
Очень часто, если эти фрезы используются для декорирования поверхностей, то их пускают в ход после прохода прямой пазовой фрезой. Так как иначе на режущие кромки выпадает слишком высокая нагрузка, приводящая к быстрому выходу из строя.
Образцы распространенных фасонных фазовых фрез показаны в таблице:
Кромочные фрезы
Это – очень многочисленная группа, которую тоже можно с некоторой долей условности разделить на несколько подгрупп. Отличительная черта большинство кромочных фрез – наличие опорных подшипников. Это позволяет производить обработку торцевых сторон заготовок не только с и использованием направляющих фрезерного стола, но и с применением шаблонов, в том числе – сложной криволинейной формы.
Кромочные прямые
Фрезы предназначены для получения ровных кромок, перпендикулярных плоскостям заготовки. Опорный подшипник может располагаться снизу или сверху. Диаметр подшипника бывает равным диаметру фрезы, но применяются и другие, большего или меньшего размера, что даже несколько расширяет возможности оснастки, например, для пропорционального увеличения или уменьшения деталей относительно шаблона.

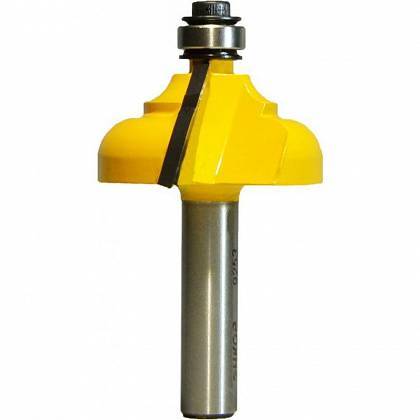

Кромочные калевочные

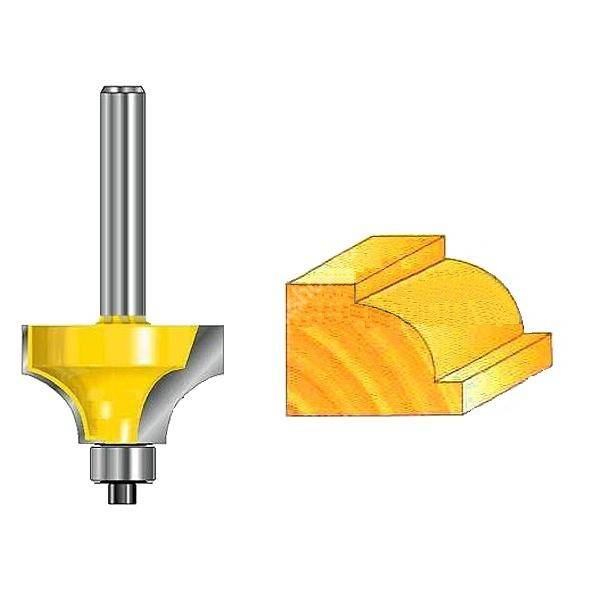

Фрезы позволяют придать торцевым сторонам заготовки выпуклую или, наоборот, вогнутую округлую или волнистую форму различной конфигурации. Широко используются для чистовой обработки заготовок для придания им декоративных качеств. Могут применяться и для созданий сложных художественных орнаментов.
К кромочным калевочным можно отнести и фрезу, скругляющую торец заготовки с обеих сторон за один проход, например, при изготовлении столешницы. В таких фрезах часто предусматривается возможность изменения расстояния между верхней и нижней режущими кромками, расположенными симметрично.
DeWALT DWE 6005
Модель полностью изготовлена из поликарбоната, при этом стоимость сравнима с Бошем (14 000 р.). Предусмотрена фирменная система регулировки DeWALT, где сама фреза размещена на базе, поднимается и опускается она по спиральной канаве. Не продумано в таком типе работы расположение сетевого шнура, которым может попасть в самое неудобное место.
Пользователи нередко выбирают такую модель по ряду преимуществ:
- невысокий показатель шумности – до 77 дБ;
- довольно мощный мотор в 600 Вт;
- производительность – 34 тыс. об./мин.;
- удобный хват.
Однако, высокая стоимость и маленькая глубина резки (до 2,2 см) часто становится причиной покупки более современной модели.
Разновидности лезвий фрез
От формы профиля режущей кромки (лезвий) фрезы зависит, какая выборка получится в итоге. Различают несколько основных типов.
Пазовые
Назначение соответствует названию – оснастка для выборки пазов. В свою очередь, есть разновидности пазовых фрез.
Концевая пазовая
«Концевая» означает, что выборка производится не только боковой, но и конечной частью (нижним торцом) или только конечной частью. Пример на изображении ниже:
Такие фрезы могут быть разного диаметра. Есть варианты с расположенным вверху подшипником для выборки паза (фальца или четверти) сбоку заготовки.
Пазовая конструкционная с боковой режущей кромкой
Такую фрезу можно использовать по-разному. Так, как изображено выше, по полному профилю, или для выборки простого прямого паза сбоку заготовки на нужную глубину, выставленную с помощью параллельного упора.
Галтельные пазовые фрезы делают паз с полукруглой выборкой
Это основная фреза для нанесения декоративных орнаментов, поверхностной резьбы по дереву. С её помощью можно наносить рисунки и узоры как по намеченным линиям, так и с помощью циркуля или лекал.
Также рекомендуем почитать интересную статью про художественную резьбу лобзиком.
Кромочные
Предназначены для обработки боковых кромок. Главное их отличие – наличие шарикоподшипника внизу хвостовика. Это делает работу простой и удобной. Подшипник не дает фрезе заглубиться внутрь и испортить заготовку, крутится по поверхности заготовки, отчего инструмент передвигается легко и плавно.
Кромки обрабатывают самыми разными профилями. Поэтому к фрезам этого типа могут относиться пазовые, фигирейные (профильные), шиповые, фальцевые для отбора четвертей и другие фрезы с подшипниками.
Комбинированные
Комбинированными называются фрезы для соединения «сложный паз/шип». Особенность такого соединения в том, что на соединяемых кромках одна и та же выборка, а не паз и шип, как на вагонке. Посмотреть, как выглядят такие фрезы и соединения, можно на следующем видео:
Также хорошо иллюстрирует возможности такой оснастки это изображение:
Если для соединения паз/шип (по типу вагонки или шпунтованной половой рейки) требуется проход двумя разными профилями (паз и шип), то комбинированная фреза делает совместимое соединение с двух сторон.
Фигирейные
Это крупные фрезы с разным сложным профилем, сочетанием широких полукругов, скругленных пазов и т.д. Результат их работы можно увидеть на филенчатых дверях (ими отбирают филенку) и фигурных плинтусах.
Конечно, погонаж большой протяженности (те же плинтуса), делаются не ручными фрезерами, а мощными фрезеровальными станками. Но небольшие объемы работ – несколько дверей, 10-30 п.м. плинтуса можно сделать и с помощью ручного фрезера мощностью не менее 1,5 кВт. Для прогонки погонажа ручной фрезер иногда закрепляют в столе в перевернутом состоянии (фрезой вверх).
Пример классической фигирейной фрезы именно для ручного фрезера на изображении:
На следующем изображении – более сложная двойная (двустворчатая) фигирейная фреза.
Другие виды
Особая разновидность фрез – сверла Форстнера. По конструкции это фрезы. Но поскольку они выполняют функцию сверла, то есть делают круглые отверстия, их называют как фрезами, так и сверлами. Их функциональное отличие от классических спиральных сверел с конусным наконечником в следующем – они образуют ровное, а не конусное дно не сквозного отверстия
Часто это важно. Например, при посадке круглых элементов мебельного крепления, петель и т.д
На изображении – сверло Форстнера:
Сверла Форстнера выпускаются в большом диапазоне диаметров, от 10 мм до 56 мм, иногда и более, как по отдельности, так и в наборах. Режущий элемент состоит из трех основных частей:
- Подрезные боковые резцы. За счет них края отверстий не рвутся, отверстие сверлится чисто.
- Нижние резцы строго перпендикулярны оси вращения. Потому дно отверстия получается ровным.
- Третий элемент, центрующий пик посередине позволяет точно сориентировать сверло по отметке, при заходе в заготовку оно не прыгает и не смещается.
Твердосплавные резцы с карбидом вольфрама или других металлов позволяют применять такую оснастку и для сверления ДСП, МДФ и прочих материалов с твердыми клеящими смолами, что важно при изготовлении корпусной мебели из таких материалов. К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам
Как правило, для таких фрез используются ножи из более твердых сплавов
К отдельному виду относятся фрезы по мягким металлам, пластику и прочим не деревянным материалам. Как правило, для таких фрез используются ножи из более твердых сплавов.
Фрезы по металлу
Специально созданной оснастки по металлу для ручного фрезера не существует. Обычно мастера используют оснастку, предназначенную для станков, с подходящим диаметром хвостовика. Чаще всего на ручных агрегатах используют концевые фрезы для создания пазов. Но следует знать, что фрезер является машиной, развивающей высокие обороты, что не очень подходит для концевых резаков. Поэтому металл должен сниматься минимальными слоями, толщиной в несколько десятых мм, и в несколько проходов. На следующем фото показана спиральная фреза по металлу.
Также на фрезерах можно устанавливать борфрезы различной конфигурации, которые без труда справляются со сталью, чугуном, нержавеющей сталью, латунью и даже титаном. Но поскольку они чаще всего имеют малый диаметр хвостовика (6 мм), то для установки в восьмимиллиметровую цангу потребуется переходник.
Борфрезы по металлу бывают следующих видов.
- Дисковые. Можно выполнять всевозможные надрезы и обрабатывать пазы.
- Конические (60°). Применяют для зенкования отверстий.
- Конические с обратным конусом. Оснастку применяют для расшлифовки пазов, обработки острых углов заготовки, снятия сварных швов в углах изделия, обработки труднодоступных мест отверстий.
- Конические с закруглением. Применяют для обработки сопряжений, зачистки сварных швов, обработки плоскостей.
- Конические заостренные. Инструментом можно обрабатывать острые углы, места сопряжения деталей, а также производить фрезеровку в труднодоступных местах.
- Овальные. Ими обрабатывают и расширяют отверстия, а также выравнивают сварные швы в углах деталей.
- Пламевидные. Благодаря универсальной форме инструмент используют для создания галтелей, а также для их обработки.
- Сферические. Оснастку можно применять для обработки отверстий, создания сопряжений полукруглой формы и обработки пазов.
- Сфероконические заостренные. Можно проводить обработку меду соединенными под острым углом плоскостями.
- Сфероконические закругленные. Обрабатываются сопряжения с внутренними радиусами.
- Сфероцилиндрические. Можно обрабатывать кромки, профили, сварные швы, радиусные пазы. Также данной оснасткой снимают фаски и заусенцы и подготавливают поверхность для сварки.
- Цилиндрические с гладким торцом. Используются для обработки контуров, швов после сварки, кромок, для снятия фасок и удаления заусенцев.
- Цилиндрические с зубьями. Оснастку с зубьями на торце используют для тех же целей, что и оснастку с гладким торцом. Только данный тип инструмента может работать одновременно в двух плоскостях под прямым углом.
Советы редакции Zuzako по выбору фрез для обработки деревянных поверхностей
Выбор фрез для работ с деревом является сложной задачей даже для профессионала. Поэтому, чтобы добиться успеха в этом деле, нужно внимательно изучить фото подходящих моделей, почитать рекомендации специалистов, а также ознакомиться с отзывами других покупателей и рекомендациями нашей редакции.
Пазовые и кромочные фрезы
Наиболее часто используемыми являются кромочные (прямые, калевочные, фальцевые, конусные, галтельные, фигурные, полустержневые) и пазовые (прямые, галтельные, V-образные, T-образные, фасонные) фрезы. Первые подходят для обработки торцевых элементов и кромок деревянных заготовок. При этом инструменты для паза используются для получения сквозных или несквозных отверстий разного диаметра и глубины.
Советы по выбору:
При покупке пазовых и кромочных фрез в первую очередь следует обращать внимание на их внешний диаметр. Он варьируется в широком диапазоне и выбирается в зависимости от требований, предъявляемых к обрабатываемой заготовке.
Прежде чем делать заказ, обязательно посмотрите диаметр хвостовика
От него зависит возможность крепления фрезы на имеющемся фрезере. Наиболее популярными являются модели с диаметром 6–12 мм.
При выборе фрез учитывайте характеристики обрабатываемого материала. Для мягкой древесины лучше использовать модели с режущей кромкой из инструментальной стали, а для дуба, бука и других твёрдых пород – из быстрорежущей. Также неплохим вариантом станет покупка универсальных изделий, предназначенных для любых пород дерева.
Комбинированные модели
Особого внимания мастеров заслуживают комбинированные (универсальные, пазо-шиповые, рамочные и др.) фрезы. Они применяются для объединения деревянных заготовок по кромке или торцевой части. Такие инструменты сочетают в себе возможности нескольких фрез, что позволяет за один проход создавать сразу два элемента для соединения деталей.
Советы по выбору:
В первую очередь советуем вам обратить внимание на качество пайки. Оно должно быть максимально высоким, так как в противном случае инструмент станет бесполезным уже после нескольких дней активной эксплуатации.
При выборе комбинированных фрез учитывайте особенности обрабатываемой древесины
В зависимости от её твёрдости выбирайте модели с режущими кромками стандартной или повышенной прочности.
Старайтесь покупать инструменты известных торговых марок. В большинстве случаев они отличаются хорошим качеством и максимально долгим сроком службы. Также модели топовых фирм тщательно тестируются перед поступлением в продажу, что значительно снижает процент бракованных изделий.
Прочие виды фрез
Помимо пазовых, кромочных, комбинированных существуют и другие виды фрез. Наиболее востребованными из них являются фигирейные. Они используются для декоративной обработки кромок деревянных заготовок. Такие инструменты часто оснащаются подшипником, позволяющим проводить работы с изделиями любых форм и размеров.
Советы по выбору:
- При покупке фрез отдавайте предпочтение моделям, у которых рабочая режущая часть соединена с хвостовиком литым способом. Любые другие варианты (например, сварной) не обеспечат достаточную прочность.
- Старайтесь покупать фрезы, у которых рабочая часть имеет твёрдость не менее 58–62 HRC. В противном случае инструмент быстро станет непригодным к использованию.
- Перед оформлением заказа внимательно изучите отзывы покупателей. Содержащаяся в них информация поможет узнать все плюсы и минусы рассматриваемой модели.
Основные характеристики и предназначение фрез по дереву
Инструмент для пиломатериала изготовлен как для производственных целей, так и домашних нужд. Первые отличаются кпд, большими мощностями. Вторые мобильны и удобны, исполняются в небольших габаритах, но и ожидать от них очень точной и быстрой работы не приходится.
Фрезером производится первичная и вторичная обработка. То есть при помощи инструмента достигают ровности поверхности. Если используются фрезеры — специальные дополнения к основному инструменту. Выбирают необходимый тип в зависимости от требуемой конфигурации.
Фрезы используют для придания формы различным предметам мебели, декора. В домашних условиях кроме изготовления лавочек или беседок, тумбочек и стульев, мастер сможет подготовить интересные поделки. Фрезы востребованы по ряду причин, но самые популярные из них:
- соединение пазов;
- предоставление выемок для использования и установки деталей;
- установка навесов, плинтусов;
- резка рисунка для декора изделия.
Инструмент подбирается сугубо по тому, какие виды работы собираются выполнять. Поэтому изначально ориентируются на тип работ, а уже потом заказывает фрезы.
Конструктивное исполнение
Исполнение фрез — это первичный технический параметр, требующий рассмотрения. Хвостика резцы являются основными приборными частями. При этом наиболее качественные варианты исполнению из монолитного или цельного куса металла. Другие же выполняются из отдельных граней металла, в последствии их собирают и скрепляют определенным образом.
Монолитные фрезы выполняются из качественной стали (показатель твердости как минимум HRC 58…62). После режущая часть затачивается инструментарием. Несмотря на то, что пластина качественная и не ломается ресурс ограничен тем, что ее невозможно сменить по мере износа.
Сборные же являются своеобразной болванкой с лезвиями, которые напаяны из металла твердого справа или хорошей стали. Желательно, чтоб для ручного станка использовались фрезы с добавлением серебра или меди, ведь они более качественные. К таким добавкам относят ПСр 37,5 и ПСр 40.Они не так прочны, зато всегда есть возможность сменить наконечник и работать эффективно снова.
Популярными вариантами с точки зрения конструктивного исполнения сейчас являются сменные фрезы. Устанавливаются лезвия таким образом, чтоб при износе была возможность их убрать и заменить на новые. Есть в продаже и так называемые наборные, представляющие собой болванку, на которую поставляется несколько видов лезвий. Мастер выбирает необходимый тип ему в зависимости от потребности.
Виды лезвий
Ножи отвечают за качество проделываемых отверстий и эффективность обработки. Они бывают твердосплавные (читается по наименованию HSS на части) или быстророрежущие (аббревиатура НМ)
Обратите внимание, что твердосплавные ножи:
- обладают высоким порогом температурной обработки;
- показывают точные рабочие характеристики;
- отличаются максимумом рабочих часов.
Для переделки мягкой древесины не рациональна их установка, потому применяются быстрорежущие ножи. Любой тип располагает или под наклоном, или вертикально — выбирают по типу обработки. Вертикальные дробят древесину, а наклонные убирают слой и обрабатываю поверхность. Есть варианты со спиральными ножами, которые выполняют роль наподобие шлифовальной машины.
