Фундамент шведская плита: технология строительства и особенности ушп

Специфика самостоятельного выполнения работ

Мероприятия по монтажу утепленной плиты выполняйте по следующему алгоритму:

  1. Произведите разметку периметра, очистите площадку.
  2. Удалите плодородный слой грунта толщиной 0,3–0,4 м.
  3. Подготовьте песчаную подушку толщиной 20 см.
  4. Уложите дренажные трубы для осушения участка.
  5. Постелите геотекстильную ткань.
  6. Произведите монтаж инженерных коммуникаций.
  7. Засыпьте уложенные магистрали гравием, обеспечив толщину слоя 15 см.
  8. Установите опалубку по контуру будущего основания.
  9. Уложите двумя слоями листовой пенополистирол.
  10. Свяжите арматурную сетку и уложите ее на утеплитель с зазором 3–4 см.
  11. Выполните монтаж отопительных магистралей.
  12. Проверьте воздухом герметичность теплового контура.
  13. Забетонируйте контур обогрева бетоном марки М400.
  14. Утрамбуйте бетонную основу и сделайте отмостку по контуру фундамента.
  15. Увлажняйте бетонный массив для сохранения влаги.

После набора прочности отшлифуйте поверхность и уложите чистовое покрытие.

В какой последовательности производится монтаж шведской плиты?

Соблюдение алгоритма сооружения шведской плиты влияет на прочностные свойства основы и энергосберегающие характеристики. Общий комплекс работ предусматривает:


Почва под утепленной плитой не промерзает, что сводит к минимуму риски возникновения проблем морозного пучения грунтов основания

  1. Обустройство котлована.
  2. Монтаж дренажных труб.
  3. Прокладку коммуникаций.
  4. Укладку утеплителя.
  5. Армирование.
  6. Сборку теплого пола.
  7. Бетонирование.

Рассмотрим главные особенности этапов.

Размечаем участок

Указанная стадия работ предусматривает перенос проекта фундамента в условия местности

До начала разметки важно выполнить геодезические изыскания, направленные на определение характера почвы и глубины расположения водоносных слоев

В процессе разметки определяются:

  • контуры фундаментной основы;
  • пути подключения инженерных коммуникаций.

После разметки важно обеспечить защиту площадки от осадков путем обустройства ливневой канализации

Выполняем земляные работы

Земляные мероприятия включают следующие работы:


Для обеспечения нормальной работы утепленной шведской плиты (УШП) и предотвращения морозного пучения необходимо предусмотреть устройство системы отвода грунтовых вод

  1. Очистку стройплощадки от строительного мусора и растительности.
  2. Извлечение плодородного слоя почвы на глубину 0,4-0,5 м.
  3. Формирование уплотненной песчаной подушки толщиной слоя 30 см.
  4. Извлечение грунта по периметру котлована для дренажных магистралей.
  5. Засыпку глины на дно приямков, увлажнение и уплотнение глиняного слоя.

После окончания земляных работ приступайте к следующему этапу.

Обустраиваем систему дренажа

Последовательность действий:

  1. Постелите геотекстиль.
  2. Насыпьте щебенку.
  3. Уплотните щебень.
  4. Уложите трубы дренажа.
  5. Засыпьте слой щебенки.

После укладки всех слоев застелите подсыпку геотекстильной тканью.

Прокладываем инженерные коммуникаций

При выполнении работ соблюдайте следующую последовательность:


Под плиту необходимо заранее заложить все необходимые коммуникации

  1. Выполните монтаж коммуникаций.
  2. Насыпьте слой песка.
  3. Уплотните песчаную подсыпку.

После монтажа важно проверить правильность подключения инженерных сетей

Подбираем утеплитель и производим его укладку

Выбирая теплоизолятор, отдавайте предпочтение утеплителям с уменьшенной теплопроводностью.

Целесообразно использовать экструдированный пенополистирол, обладающий следующими достоинствами:

  • стойкостью к развитию микроорганизмов;
  • экологической чистотой;
  • устойчивостью к влиянию влаги.

Укладываем арматурную сетку и монтируем обогреваемый пол

При выполнении армирования обратите внимание на следующие моменты:

  • используйте вязальную проволоку для соединения арматуры;
  • укладывайте арматурную сетку двумя ярусами;
  • обеспечьте расстояние до теплоизолятора 30-40 мм.

Монтаж магистралей обогрева выполняйте с учетом планировки. Используйте пластиковые подставки для прокладки труб.


Более высокая тепловая мощность теплых полов достигается более плотной укладкой труб

Рекомендации по укладке магистралей теплого пола

При укладке магистралей обогрева обратите внимание на следующие моменты:

  • обеспечение расстояния 100 мм между магистралями обогрева;
  • выполнение отступа от внешних стен 150-200 мм;
  • правильность укладки труб согласно разработанной схеме.

После прокладки магистралей проверьте герметичность системы сжатым воздухом.

Монтируем опалубку

Монтаж шведской плиты требует сооружения опалубки по периметру фундамента. Для опалубки используются фанерные или дощатые щиты, укрепленные подпорками. Внутренняя поверхность опалубочной конструкции выстилается полистирольными листами. Они обеспечивают теплоизоляцию фундаментной основы с торцевой части.

Выполняем заливку бетонной массы

При бетонировании соблюдайте следующие требования:

  • заливайте бетон 10-сантиметровым слоем;
  • производите заливку с интервалом не более часа;
  • применяйте вибратор или плиту для трамбовки бетона.

Устройство монолитного фундамента: составляющие элементы

Монолитный фундамент в виде плиты представляет собой массивную железобетонную конструкцию, не требующую заглубления в грунт в отличие от остальных типов.

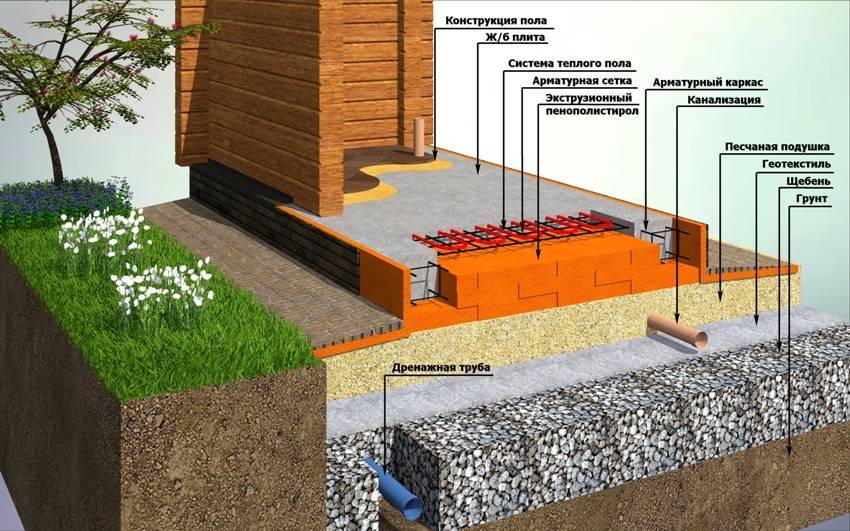

Рисунок 1. Конструктивная схема классического плитного основания

Классический «пирог» такого основания состоит из таких конструктивных элементов:

  1. Уплотненный грунт – хорошо утрамбованное дно котлована (обычно земляные работы предполагают только снятие верхнего плодородного слоя почвы).
  2. Подушка – традиционно делается из песка либо его смеси с щебнем или гравием. Она служит для гашения вибраций и минимизирует воздействующие снизу на основание нагрузки, а также для отведения грунтовых вод.
  3. Полотно геотекстиля – чаще применяется дорнит, который защищает подушки от заиливания и армирует ее. Дополнительно может укладываться между слоями песка и щебня для повышения прочностных характеристик.
  4. Бетонная подготовка – называется еще выравнивающим слоем. Выполняется из бетона, толщина обычно не превышает 50 мм. Служит для более качественной гидроизоляции и правильной установки армирующего каркаса.
  5. Гидроизоляционный слой – водонепроницаемая мембрана защищает фундамент от капиллярного подсоса влаги. Классический материал – рулонные битумные холсты, укладываемые в несколько слоев.
  6. Армирующий каркас – обеспечивает высокую несущую способность основания и устойчивость к изгибающим нагрузкам, предупреждая растрескивание бетона.
  7. Бетонная основа – непосредственно основание, толщина которого определяется в зависимости от предполагаемых нагрузок, высоты здания и используемых стеновых материалов.

Однако «пирог» может включать и другие элементы – все зависит от разновидности основания. Так, устройство фундамента типа УШП (утепленная шведская плита) предполагает необходимость применение экструдированного пенополистирола, поверх которого уже сооружается бетонное основание.

Рисунок 2. «Пирог» утепленной шведской плиты

УШП своими руками: технология

Рассмотрим далее пошаговую инструкцию устройства УШП фундамента своими руками. Все операции должны выполняться в соответствии с рекомендациями строителей. В УШП все продумано и любое отступление от существующей технологии приведет к дополнительным затратам. Устройство фундамента состоит из трех основных этапов: подготовка грунта и прокладка коммуникаций, армирование плиты, заливка бетона.

Подготовка основания, коммуникаций

Фото. Подготовка основания УШП, укладка утеплителя и коммуникаций

Для начала производится разметка котлована под фундамент на участке. Глубина котлована должна находиться в диапазоне 30 — 40 сантиметров. На основание укладывается геотектиль, далее производится отсыпка и выравнивание котлована песком. Для утепления фундамента используется ЭППС (экструдированный пенополистирол), который укладывается на утрамбованный грунт.

Перед укладкой ЭППС, грунт следует тщательно утрамбовать и пролить водой, чтобы прошла усадка. Под утепленной плитой следует заранее проложить и защитить от промерзания все необходимые коммуникации: утеплить канализационную трубу и водопроводную от скважины до дома. По окончании подготовительных земляных работ, можно переходить к следующему этапу – армирование шведской плиты и устройство опалубки.

Армирование фундаментной плиты

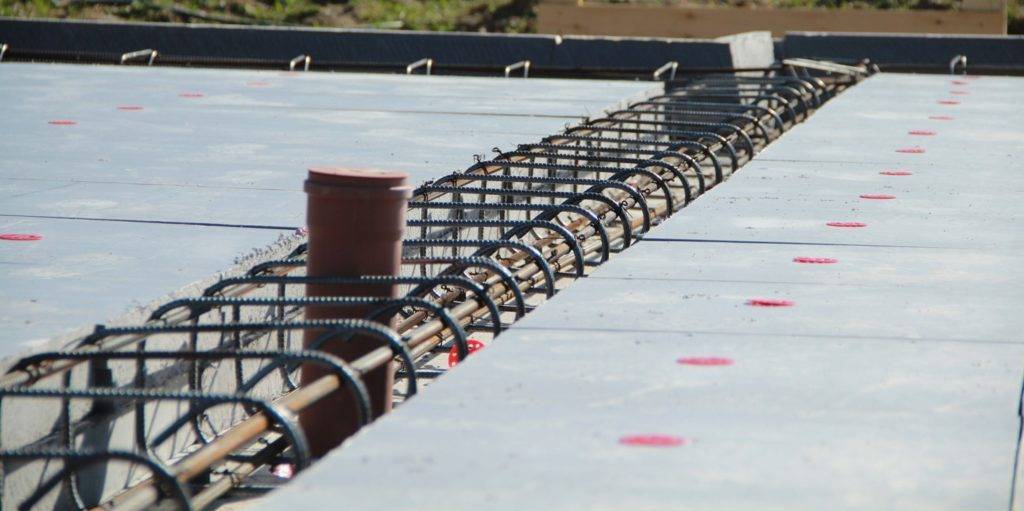

Фото. Армирование фундаментной плиты по шведской технологи

При вязке арматуры следите, чтобы расстояние между прутьями было меньше десяти сантиметров. Арматура защищает фундамент от растрескивания при нагрузках на изгиб, которые возможны при подвижках грунта. Если используется металлическая арматура, то прутки можно сваривать или вязать проволокой. Но сегодня все больше застройщиков отдают свое предпочтение стеклопластиковой арматуре.

В отличие от металлических прутков, стеклопластиковая арматура исключает повышенную передачу тепла, так как металл в фундаменте является «мостиком холода». Кроме того, арматура из стеклопластика имеет схожий коэффициент теплового расширения с бетоном, не подвержена разложению. По своей прочности пруток из стеклопластика превосходит металл при равном значении диаметра.

Монтаж опалубки шведской плиты

Фото. Устройство УШП фундамента своими руками

Основные элементы опалубки утепленной шведской плиты – это сборные щиты из досок или OSB. При заливке бетонной смеси на опалубку будет оказываться мощное давление, поэтому щиты должны быть крепкими, а по периметру их следует дополнительно укрепить подпорками. Шляпки гвоздей и саморезов в опалубке должны быть снаружи, чтобы разборка конструкции была максимально быстрой и простой.

Изнутри, на опалубку можно уложить гидроизоляцию Техноэласт Бо или обычный рубероид. Материал защитит бетон от просачивания сквозь щели в опалубке, и будет служить затем гидроизоляцией фундамента дома. На видео в конце этой статьи вы можете посмотреть всю технологию заливки УШП своими руками: от подготовки основания, монтажа опалубки, коммуникаций и арматуры, до заливки УШП.

Заливка УШП бетонным раствором

. Заливка УШП своими руками

Заливка фундамента – это завершающий этап при самостоятельном устройстве УШП. Для фундамента следует использовать заводскую бетонную смесь. При заливке бетона следует следить, чтобы не оставалось пустот в конструкции. Уплотнить бетон при заливке можно методом вибрирования с помощью специальных устройств, или подручными инструментами для штыкования и трамбования бетона в опалубке.

От качественного уплотнения бетона, будет зависеть прочность шведской плиты. После заливки УШП следует в течение двух недель следить за тем, чтобы бетон был всегда увлажненный – поливайте его из ведер или шланга. Помните, что при быстром высыхании бетона, он потрескается. А через две недели можно будет приступать к возведению стен, за это время бетон наберет около 70 процентов своей прочности.

Преимущества шведской плиты

Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания

  • Отличные энергосберегающие показатели. Даже в случае поломки системы отопления тепло будет сохраняться до 2 суток, а за это время можно произвести ремонтные работы.
  • Благодаря тому, что все коммуникационные системы устанавливаются непосредственно в основание дома, это оптимизирует в целом процесс постройки здания.
  • Долговечность фундамента, благодаря отсутствию температурных и усадочных швов.
  • Так как бетон заливается по уровню, то такое основание является идеальным для чистового пола и укладки любого напольного покрытия.
  • На данном основании возводятся любые строения с малой этажностью ( до 3-х этажей): панельные, каркасные, блочные, каменные, кирпичные дома или срубы.
  • Ориентировочно за месяц от начала расчистки площадки можно начинать возводить стены дома, что значительно сокращает сроки стройки в целом. Все работы могут быть выполнены в течение одного сезона с весны по осень.
  • Проблемы с возникновением сытости, разрастания грибков если не сводятся к нулю, то, по крайней мере, минимизируются.
  • Это рациональное комплексное решение. Данное основание является энергосберегающим, и сохраняет тепло в 3-4 раза больше, нежели стандартные ленточные и др.

Утепленная шведская плита технология устройства по этапам

Посмотрим на этапы устройства утепленной шведской плиты.

Разметка фундамента

Разметка фундамента УШП делается согласно проекту с предварительной расчисткой участка от деревьев, кустарников, травы. Площадка под УШП должен быть открытым с оборудованным подъездом для строительной техники.

В разметку участка нужно включить не только разметку самой плиты, но и разметку дренажной системы вокруг дома (вокруг плиты) для сливной канализации из дома и слива ливневых вод. Вместе с разметкой канализации делается разметка для установки септика и трасс канализации от дома до септика.

Земляные работы

Технология фундамента УШП предполагает большой объем земляных работ. Утепленная шведская плита требует выравнивания, очистки и устройства котлована под всю площадь плиты. Поэтому заранее позаботьтесь об аренде строительной техники, например, тут.

Основание под фундамент УШП должно быть плоским и ровным. На дно котлована укладывается слой геотекстиля. На геотекстильный материал укладывается слой качественного песка.

Важно! Утепленная шведская плита требует провести трамбовку песчаной подушки с использованием трамбовочной машины. При трамбовке песка его нужно постоянно смачивать водой, для чего к машине крепят шланг и подачей воды. Слой песчаной подушки должен получиться от 15 см

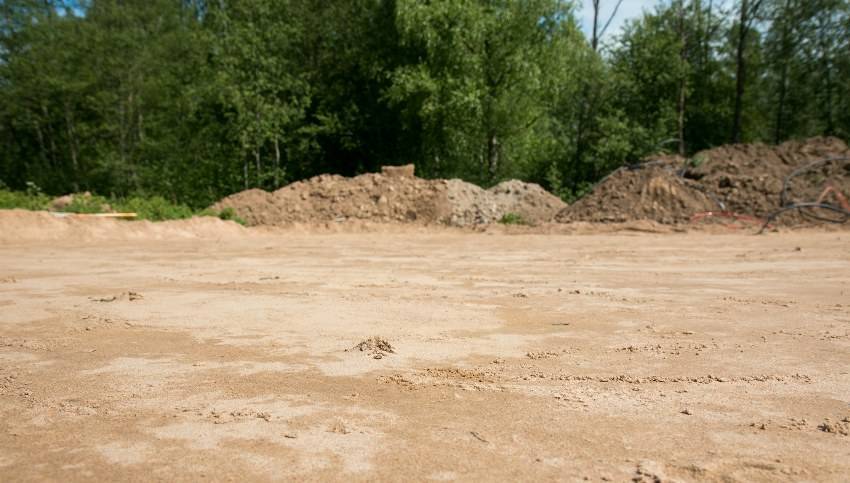

Слой песчаной подушки должен получиться от 15 см.

Инженерные работы

Утепленная шведская плита предполагает прокладку всех инженерных коммуникаций дома до устройства плиты. Поэтому, трубы канализации, трубы подачи водопровода в дом, трубы дренажной системы должны быть проложены после песчаной подушки.

Второй подстилающий слой

Поверх уложенных коммуникаций делается второй подстилающий слой из гравия или щебня, с уплотнением до толщины 100 мм.

Опалубка шведской плиты

Для опалубки шведской плиты используют специальные L-образные или прямоугольные плиты из твердого экструдированного пенополистирола. Эти плиты не будут демонтироваться, а войдут в конструкцию фундамента.

Утепление и изоляция УШП по площади

По всех поверхности УШП укладываются 10 см плиты пенополистирола. В результате должно получиться своеобразное «корыто, « в которое и нужно будет заливать бетонный раствор.

Армирование УШП

По сделанному слой пенополистирола производится стандартное армирование фундамента сеткой с ячейками 150 на 150 мм. Укладывается сетка с перехлестом в 25 см, и крепится к пенополистиролу специальными крепежными клипсами.

Устройство системы теплы пол

По уложенной сетке проводится монтаж системы теплый пол с установкой коллекторного шкафа (шкафов). Монтаж выполняется по проекту фундамента, в который должен входить проект теплого пола. Трубы водяного теплого пола крепятся к сетке армирования.

Заливка бетонной плиты

Для заливки бетонной плиты покупается готовый бетон марки от М250 с доставкой бетона специальными машинами. Заливается плита за один день без перерывов. Поверхность залитой плиты разравнивается и укрывается полиэтиленом от осадков и мусора.

Утепленная шведская плита сохнет (набирает прочность) в течении 28 дней. Это время используется для завершения работ по прокладке коммуникаций и устройство септика. Также проводятся работы по бетонированию отмостки вокруг дома с устройством ливневых сливов.

После высыхания УШП шлифуется и полностью готовится для последующего устройства полов в доме.

Популярные статьи сайта

  • Минусы полусухой стяжки пола

  • Приготовление полусухой стяжки пола: компоненты, пропорции

  • Устройство чернового пола в доме из дерева

  • Подготовка основания под наливные полы

  • Чем отличаются ровнитель, наливной пол и самовыравнивающаяся смесь

  • Фиброволокно: пропорции фиброволокна в стяжке

  • Резистивный греющий кабель: что такое, зачем нужен

Конструкция утеплённой плиты

В отличие от обычной монолитной плиты, фундамент УШП имеет ряд конструкционных особенностей, обеспечивающих ей выдающиеся показатели устойчивости и теплосбережения. Другой характерной чертой шведской плиты считается использование материалов премиального качества. Это подразумевает значительные финансовые вложения, однако результат определённо того стоит: при сроке эксплуатации свыше 50–70 лет застройщик получает готовый пол с практически глухим утеплением и возможность основать многоэтажное здание даже на очень слабых и пучинистых грунтах с высоким УГВ.

Утепление шведской плиты выполняется специальным сортаментом изделий из экструзионного пенополистирола. Поскольку даже при относительно небольшой толщине плита может иметь значительный собственный вес и выдерживать массу постройки до 2–3 этажей, материал утепления должен обладать высокой устойчивостью к деформациям при сжатии — от 200 кПа. Более дешёвый ПСБ не может похвастать достаточно высокими показателями прочности.

Устранение проявлений морозного пучения под фундаментом достигается непрерывным поясом утепления по периметру фундамента и устройством отмостки, отводящей воду. Утепление под отмосткой обычно составляет 50–70 мм, при теплопроводности изоляционных материалов не выше 0,035 Вт/м*К. При тех же показателях толщина слоя утепления самой плиты может достигать 200–250 мм. Максимальное значение деформации качественного утеплителя под полной нагрузкой при такой толщине составляет порядка 10–15 мм.

Другая особенность УШП — повышенная прочность и пространственная жёсткость, что достигается за счёт специальной конфигурации нижней части фундамента. По периметру и под несущими стенами плита имеет выступающие рёбра, равномерно распределяющие нагрузку по всей площади опоры и придающие ей очень высокую жёсткость. Даже при строительстве двухэтажного каменного дома сила давления на грунт редко превышает 0,6–0,8 кгс/см2, соответственно здание будет устойчиво стоять даже на насыщенной влагой супеси, торфяном грунте и пластичной глине.

Ввиду описанных выше особенностей основная задача при сооружении УШП сводится к тому, чтобы плита не испытывала деформаций под весом строительных конструкций. В общей практике высота рёбер жёсткости составляет от 2 до 5 значений толщины плиты. При этом если пролёт между рёбрами превышает 50–70 значений их толщины, плиту усиливают либо более густой схемой армирования, либо устройством дополнительных промежуточных рёбер.

Историческая справка

Если заглянуть в глубину истории, то фундаменты из плит возводили еще до образования государства Швеции. Это были площадки над уровнем грунта, которые уплотнялись глиной или камнем. Позднее площадки укреплялись цементом и армировались. Непосредственно к распространению шведской технологии имеют отношение и американцы.

Согласно историческим фактам, технологии шведских фундаментальных плит применялись уже очень давно

В годы Великой Депрессии в Чикаго был изобретен фундамент «FROST-PROTECTED SHALLOW FOUNDATION» (FPSF). Позднее им заинтересовались скандинавские страны. Технология была доработана и стала самой популярной в Швеции и Финляндии.

Истории теплого фундамента для дома по шведской технологии, с которой познакомил россиян в 2008 году житель Эстонии на одном из форумов, в нашей стране чуть больше 10 лет. С этого времени споры о ее положительных и отрицательных сторонах не прекращаются, однако на этом фундаменте построены уже несколько десятков тысяч домов.Читать так же: фундамент УШП: особенности утеплённой шведской плиты. Понять, что такое шведская плита и как она устроена, вам поможет следующее видео:

Преимущества и недостатки использования УШП

Предлагаем рассмотреть плюсы и минусы фундаментной плиты.

Технологический процесс производства плит дает возможность обустроить шведский фундамент своими руками. Строительные работы чем-то напоминают процесс возведения ленточной основы, при этом шведский монолит имеет определенные функциональные отличия, придающие ему большое количество достоинств:

под сооружение УШП нет необходимости готовить большой котлован. Это значит, что на аренду специальной техники тратиться не придется. Все работы выполняются вручную, что удешевляет строительный процесс;

  • технология заливки фундаментного монолита подразумевает устройство утеплительного слоя не только под основанием, но и с боков. Одинаковый температурный режим всего фундамента положительно влияет на эксплуатационный период;
  • особенности конструкции плиты создают возможность для монтажа коммуникационных сетей в начале строительных работ. Это очередной признак экономии. Необходимость в устройстве технического подполья тоже отпадает;
  • основание из железобетонного монолита пригодно для возведения на любой строительной площадке. Плита размещается на земной поверхности, подземные воды негативного воздействия не оказывают, несущие возможности здания увеличиваются. Фундаментная основа успешно применяется для одноэтажных построек и трехэтажных жилых домов;
  • фундамент герметичный, мостики холода отсутствуют, сырость, плесень и грибок не образуются;
  • утепленный шведский фундамент отличается ровной плоскостью, представляет собой черновую основу в готовом виде для укладки пола. Такая особенность сокращает время, требуемое для отделки, снижает расходы на выполнение работ;
  • плита известна хорошими теплоизоляционными способностями. В комплексе с системой «теплый пол» она существенно сокращает затраты на отопление, поддерживает комфортный микроклимат в помещениях.

К сожалению, встречаются отзывы застройщиков, в которых рассказывается про недостатки фундамента из шведских плит. Из их уст звучат следующие аргументы:

  • устройство такого основания подразумевает большие финансовые затраты;
  • устройство подвальных помещений данная технология не предусматривает;
  • теплоизоляционный слой недостаточно жесткий, что может повлечь усадку всего объекта;
  • пенополистирол подвержен риску повреждения вездесущими грызунами;
  • нет подтвержденных сведений о сроке эксплуатации утеплительного материала – было недостаточно времени для проверки этого вопроса;
  • покатые поверхности подразумевают конструктивные усложнения заливки фундамента из УШП;
  • этажность строящегося объекта ограничена.

Справедливо отметить, что определенные доводы имеют под собой рациональную основу. В отношении больших финансовых расходов сразу скажем, что здесь прослеживается сильное преувеличение – основания для экономии все же имеются. Кроме того, расходы частично будут оправданы экономией на отопление.

Выполнение земляных работ и создание дренажной системы

Теплый фундамент нельзя укладывать на растительный слой, толщина которого не превышает 0,3-0,5 м, поэтому следует его снять полностью. Для этого можно воспользоваться штыковыми лопатами. Если фундамент уложить на плодородный слой, он неизбежно даст усадку, что станет последствием перегнивания органики.

Перед заливкой УШП фундамента нужно снять плодородний слой, засыпать песком и утрамбовать его

После выборки грунта поверхность необходимо утрамбовать при помощи глины, которая в сухом измельченном виде засыпается внутрь котлована, увлажняется и трамбуется. Далее укладывается геотекстиль. Концы тканого полотна должны выступать за пределы будущего фундамента не менее чем на 30 см.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему, благодаря которой от подошвы фундамента будут отводиться грунтовые, ливневые и талые воды. С этой целью по всему периметру котлована необходимо сделать траншею глубиной, равной диаметру перфорированных труб, которые будут использоваться для дренажа. Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек

По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки

Здесь следует выполнить уклон от строения на 3-4 градуса, что обеспечит самотек. По углам здания требуется обустроить вертикальные колодцы, благодаря которым обеспечится доступ к системе водоотведения для выполнения периодической ее очистки.

Для того чтобы плита всегда оставалась сухой, важно правильно организовать дренажную систему фундамента

Последовательность действий выглядит следующим образом:

  • на геотекстиль укладывается слой щебня;
  • по углам сооружения выполняется монтаж колодцев, которые создаются из цельных гладких или гофрированных труб диаметром 20-30 см, установленных вертикально;
  • монтаж гофрированных труб по периметру здания с заходом концов в смежные колодцы, где выполняются соответствующие отверстия;
  • заполнение траншеи щебнем, которая сверху покрывается геотекстилем.

Технология изготовления фундамента

Устраивается шведская плита согласно следующим этапам:

  1. Сначала разрабатывается котлован мелкого заглубления. Расчет его ширины должен включать размера дома по периметру плюс немного припусков с каждой стороны. Также производятся углубления под несущие стены.
  2. Котлован покрывается ровным слоем песка. В некоторых случаях целесообразен геотекстиль. Он пропускает воду, но удерживает песчаный слой. Его толщина должна быть 10-15 см.
  3. Слой песка тщательно утрамбовывается. Поверх него укладывается дренаж и водопроводные, канализационные и электротехнические коммуникации. По их длине необходимо дать небольшой запас.
  4. Укладывается слой гравия, который покроет трубы. Его необходимо утрамбовать так, чтобы монолитная железобетонная плита была идеально ровной. Для этого слой материала увлажняют водой.
  5. Укладываются два слоя пенопласта, между которыми выстилается гидроизоляция. Можно воспользоваться полимерной плойкой. Слой утепления должен составлять 20 см.
  6. Поверх пенопласта выкладываются трубы системы теплого пола. Чтобы они сохранили объем при заливке бетоном, их стоит накачать воздухом.
  7. Выкладывается армирующая сетка.
  8. Многослойная конструкция одномоментно заливается бетоном и сразу разравнивается.

Следуя технологии многослойного пирога, шведская плита своими руками вполне реализуема и не требует привлечения специалистов.

Правила армирования фундамента

Чтобы плита сохранила свою жесткость и форму на протяжении всего срока эксплуатации, применяется армирование. Перед началом работ необходимо произвести расчет прутьев и подготовить их к эксплуатации, а также проволоку для соединения пересечений прутьев.

Она может иметь сечение диаметром от 4 до 8 мм. Необходимо нарезать из нее куски по 20 см. Расчет количества арматуры производится исходя из правила, что расстояние между ее прутьями составляет от 20 до 40 см.

Материал не должен быть ржавым или иметь малейшие деформации в своей структуре. Для связки шведской плиты, необходимо использовать два слоя арматуры. Первый располагается на высоте 5 см от дна котлована, а второй – чуть ниже уровня опалубки.

Для связки прутьев стоит применить специальный крюк или пистолет для вязки. Если планируется возвести тяжелые стены дома, то можно использовать и сварку

Важно надежно зафиксировать углы связки. Для устройства шведской плиты лучше применить ребристые прутья с поперечным сечением. Связывают их проволокой, узлом в виде восьмерки

Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Связывают их проволокой, узлом в виде восьмерки. Чтобы утепленная шведская плита не деформировалась, необходимо постараться, чтобы связка была максимально крепкой

Важно помнить, что прутья не должны соприкасаться с грунтом, так как это может вызвать их коррозию

Как произвести расчет?

Если планируется возвести «шведскую стенку» для малогабаритного здания, то расчет параметров можно произвести самостоятельно, придерживаясь таких параметров:

Слои фундамента шведская плита

  • толщина общей плиты производится железобетонной отливкой и должна оставаться в пределах 120-180 мм;
  • по периметру основания необходимо оснастить ребра жесткости не меньше, чем 30×30 см. Они станут основанием под несущие стены;
  • под стены дома по всему периметру возводятся внутренние ребра жесткости с шагом от 1.5 до 4 м;
  • размер укрепляющих полос должен быть не меньше, чем 200×200 мм;
  • ушп фундамент может иметь разную глубину. Если задумано цокольное помещение, то котлован может достигать 2 м;
  • плита армируется стальным прутом диаметром 10-14 мм и ячейкой 20×20м; производится двухслойное армирование, с расстоянием между слоями более 100 мм. Нужно следить, чтобы сетка армирования полностью поглотилась бетоном.

Утепление фундамента

Технология фундамента предполагает интегрирование в него системы теплого пола. Чтобы утепленная шведская плита стала возможна, необходимо следовать следующим правилам установки греющих труб:

  • устройство труб должно быть плотным, причем вдоль наружных стен необходима более высокая плотность, нежели посередине плиты;
  • чтобы сбалансировать расход труб и обеспечить оптимальную теплоотдачу, расстояние между ними должно быть не менее 10 см;
  • чтобы обеспечить равномерное распределение тепловых потоков, расстояние между трубами должно составлять не более 25 см; температурные перепады по полу не должны превышать 4 градусов, тогда они не будут ощущаться ногой;
  • греющие трубы должны быть заложены в ушп фундамент не менее, чем в 15 см от наружных стен;
  • расчет длины труб рекомендуется производить так, чтобы она не была больше, чем 100 м, потому как чрезмерная длина приводит к гидравлическим потерям.

Что потребуется для строительства

К выполнению работ следует подготовиться. Потребуются материалы и инструменты согласно перечню:

  • компоненты для приготовления бетона;
  • геотекстильная ткань;
  • листовой пенополистирол;
  • стальные прутки;
  • проволока для вязания;
  • комплект оборудования для обогреваемого пола;
  • трубы для прокладки коммуникаций;

Для того, чтобы конструкция стояла долго и не знала таких проблем, как пучения или растрескивания, нужно ее хорошо утеплить

  • песок и щебень для подушки;
  • доски для опалубки;
  • бетономешалка;
  • лопаты;
  • правило;
  • вибратор для бетона;
  • уровень.

Позаботьтесь также о спецодежде, защитных очках и перчатках.

Основные этапы установки УШП фундамента

Перед началом работ делаются расчеты и исследования грунта для выбора толщины подсыпки и самой плиты. С каждой стороны монолита предусматривается по 2 м, чтобы установить систему отвода воды с участка.

УШП своими руками, пошаговая инструкция:

  1. Разработка грунта. Снимается растительный пласт толщиной 30 – 40 см. После механической выемки почвы делается зачистка дна котлована до отметки.
  2. Стелется геоткань для предупреждения смешивания земли с песком, делаются перехлесты на соединении в 10 – 15 см.
  3. В котлован укладывается песок 7 – 15 см, на него засыпается щебень до 15 — 25 см. Слои проливаются водой и утрамбовываются.
  4. Монтируется система дренажа.
  5. Утеплитель кладется на дно и монтируется по периметру из готовых заводских элементов, вырезанных в размер, или куски подбираются по месту. Для фиксации используются угловые и прямоугольные крепежи. С внешней части несъемной опалубки устанавливаются деревянные подпорки.
  6. Каркас варится непосредственно в котловане или делаются сборные блоки из арматуры, которые свариваются отдельно. Они устанавливаются в опалубку по частям и соединяются.
  7. Монтируются коллекторы коммуникационные трубы, устанавливается теплый пол. Коллекторы прокладываются между стержнями сетки.
  8. Бетон подается слоями и каждый пласт вибрируется электроинструментом для избавления массы от воздуха.

Слой утеплителя монтируется в шахматном порядке со сдвигом стыков в отвесной и горизонтальной плоскости. Торцевые плиты изоляции крепят пластиковыми дюбелями с широкими шляпами (грибами). Швы заполняют пеной-клеем для пенополистирола. Утеплитель укладывается под плитой в 2 – 3 слоя, а под ребрами жесткости делается в один лист.

А теперь давайте сравним

Если сравнить УШП с винтовыми сваями или с обычной бетонной плитой или с МЗЛФ… Сравнение получится не совсем в пользу этих видов фундамента. То есть сваи, конечно же, обойдутся дешевле. И на них можно построить точно такой же хороший дом. НО сколько работ нужно будет сделать потом? Кто будет их делать? Сколько это будет стоить?

Оценивая и сравнивая стоимость разных типов фундамента, пожалуйста, учитывайте всё вышеперечисленное. УШП — это готовый нулевой цикл, фундамент «под ключ». Хоть я и не люблю такое определение, это действительно так.

На УШП просто нужно поставить коробку дома, а всё остальное внутри уже есть — отопление, коммуникации, утепление. А на тех же винтовых сваях нужно делать нижнее перекрытие, утеплять его, заводить коммуникации, делать их разводку по дому, заливать стяжку, монтировать отопление, мудрить что-то с отделкой высокого цоколя… В общем, решать вам.

Посмотреть подробные отчеты о недавно построенных мною фундаментах можно в разделе «Построенные УШП».

Свяжитесь со мной, если хотите рассчитать стоимость возведения УШП на вашем участке или задать любые вопросы.

В чем особенность технологии?

  • Вся плита покрывается утеплителем (отсюда и часто применяемая аббревиатура – УШП). Это исключает влияние перепадов температуры почвы на основание строения. Так как промерзание грунта под самим домом незначительное, риски его подвижек существенно снижаются.
  • Глубина такого фундамента – минимальное.
  • Все коммуникационные трассы проходят внутри утепленной шведской плиты.
  • Такие основания используются, как правило, при возведении домов не более чем в 2 этажа.

С учетом особенностей климата нашей страны, для частного сектора – отличный вариант. Вот теперь, зная обо всех нюансах строительства, можно перейти к его поэтапному описанию. Получиться должна примерно такая конструкция, как на рисунке (вариант).

Армирование несущих балок;

Для армирования несущих балок лучше всего подойдет 12 мм арматура. При подготовке необходимо согнуть сразу большое количество скоб (из 8 мм арматуры) по размеру около 230х330 мм из расчета 1 шт. на каждые 300 мм. Также лучше всего сделать готовые углы и связать их еще на козлах, а потом опустить в опалубку и приподнять от основания на 30 мм, чтобы бетон заполнил полость под арматурой. Далее углы необходимо связать между собой при помощи длинных прутов. Перехлест делаем не менее 500 мм и в разбежку. Арматуру необходимо вязать с помощью проволоки, а не сваркой. К тому же сварочный шлак будет прожигать ППС. Количество арматуры от 6 до 8 прутов.
