Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Преимущества и недостатки подъёмной конструкции

Подъёмная конструкция отлично выполняет возложенную на неё функцию и имеет ряд неоспоримых преимуществ перед другими разновидностями гаражных ворот, но в то же время не лишена недостатков.

Преимущества:

  • Не требуется дополнительное место для открывания. В ход идёт неиспользуемое пространство под потолком.
  • Цельная конструкция полотна обеспечивает надёжную защиту от проникновения.
  • Может использоваться любая внешняя отделка и декорирование.
  • Полотно ворот можно дополнительно утеплять пенополистиролом.
  • Есть возможность поставить оборудование для автоматического открытия.
  • Можно использовать как в одинарных, так и в двойных гаражах.

Недостатки в первую очередь обусловлены особенностями конструкции подъёмного механизма и невозможностью сделать как-то иначе.

Недостатки:

  • Установка возможна только в прямоугольные проёмы.
  • Цельное полотно при порче подлежит замене, так как не предполагает частичного ремонта.
  • При открытом положении ворот уменьшается высота проёма.
  • Механизм ворот рассчитан на определённую нагрузку и при утеплении это следует учитывать.
  • Некоторая сложность монтажа.

Подъёмно-секционные ворота

Вариант сложен, но они герметичные и лучше защищают помещение. Могут быть электроприводными или ручными. Первый вариант удобен, стоит нажать кнопку или пульт – готово. Но ручной привод реже ломается, а щит для него сделать проще. Необходимые детали невозможно изготовить дома. Детали нельзя покупать на рынке, лучше купить заводской комплект.

Дверной проём гаража следует измерить и прикинуть, подойдёт ли стандартное полотно, также проверить, чтобы боковые части и верхняя с нижней части проёма пребывали в одной плоскости. К высоте дверного проёма добавляем 50 см (если ворота с приводом – 100 см), это длина гаража, необходимая, чтобы к её потолку ложились ворота.

Вариант сложен, но они герметичные и лучше защищают помещение

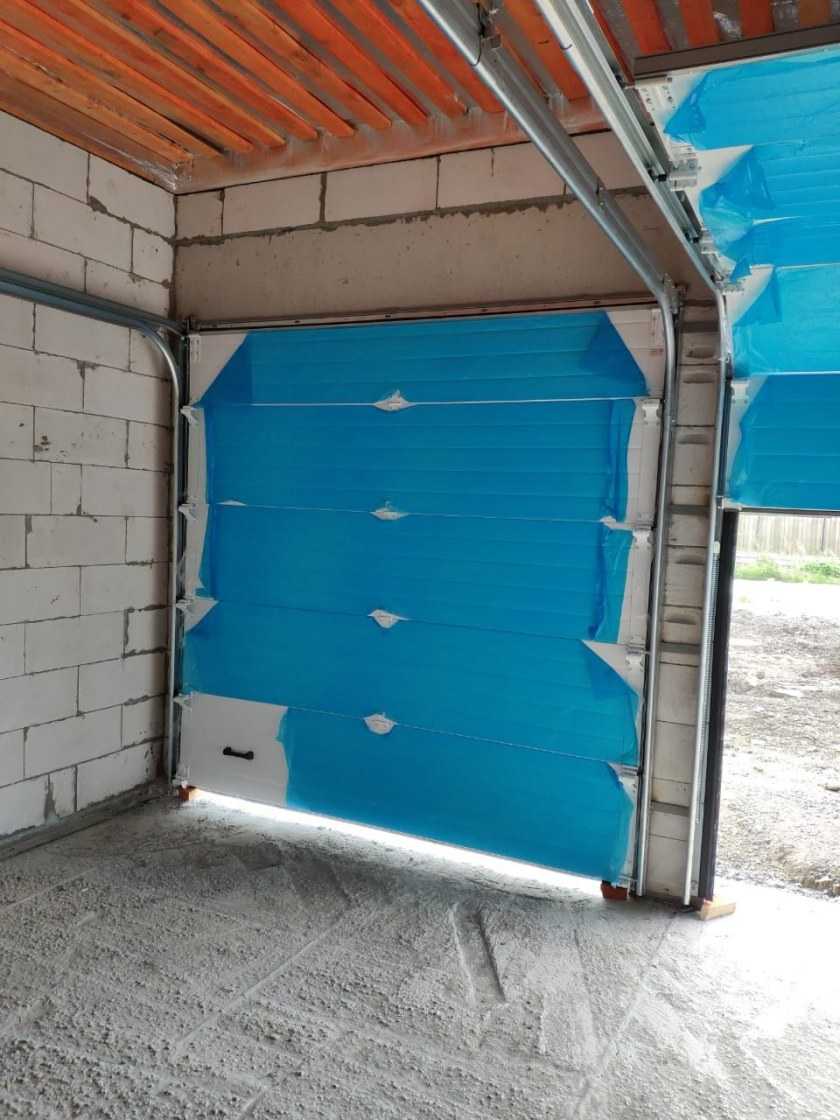

Секционные ворота состоят из полотна, замков, механизма движения, механизма пружинного уравновешивания и направляющих модулей. По краям проёма крепятся шины, которые заводятся под перекрытие, по ним и двигаются ворота. Секции лучше купить полимерные, они практически не поддаются коррозии, не создают шум, выдерживая температуры -50 – +60.

Монтаж секционных ворот своими руками

Установка гаражных ворот – задача непростая. Чаще всего для этой работы приглашают мастеров, которые быстро и качественно производят монтаж. Но и своими руками установить ворота можно. Ниже мы подробно расскажем о том как именно монтируются секционные ворота и что для этого может потребоваться.

Материалы, которые нужны для монтажа конструкции:

  • sandwich-панели;
  • направляющие;
  • торсионный механизм;
  • дополнительные комплектующие (например, автоматика).

Инструменты, которые понадобятся для установки:

  • молоток;
  • набор гаечных ключей;
  • плоскогубцы;
  • дрель и набор сверл к ней;
  • рулетка и строительный уровень;
  • перфоратор;
  • защитная одежда (перчатки, очки).

Как подготовить проем?

Перед тем как приступить непосредственно к установке ворот, очень важно подготовить помещение и дверной проем. Для этого необходимо:

Замерять ширину гаражного проема в трех точках (сверху, посередине и снизу). Если результаты отличаются, за основу следует брать большее значение. С помощью строительного уровня оценить горизонтальность пола. Если она не идеальна, стоит подогнать. Допустимая погрешность горизонтальности – 0,1 см. Если более – ворота будут установлены криво и не будут стабильно работать. Притолока (пространство над дверным проемом) и заплечники (пространство по бокам проема) должны находиться в одной плоскости.  Обязательно нужно вычислить минимальную глубину ворот и на основе этих измерений проделывать дальнейшие работы. Для обыкновенных секционных ворот минимальная глубина составляет высоту ворот + 50 см. А для приводных ворот – высота + 100 см. Притолоку и заплечники необходимо в обязательном порядке укрепить. Как правило, это делается с помощью металлического каркаса

Это нужно для обеспечения конструкции достаточной прочности, чтоб она смогла выдержать нагрузку при работе ворот.  Обратить внимание следует и на размеры частей конструкции. Для притолоки оптимально 25-50 см, для заплечников – 45 см

Перед тем как начать установку ворот, весь проем нужно отштукатурить.

Как установить ворота?

Процесс монтажа ворот ответственный и требует особой внимательности. Мы выбрали основные правила о которых не следует забывать при установке.

  • Главное правило монтажа дверей и ворот – соблюдение абсолютной вертикали дверного проема и надежное крепление всех деталей конструкции. В отличие от более простых распашных, секционные ворота не потерпят перекошенности – они просто не будут работать или будут, но некачественно.
  • Для монтажа нужно использовать именно те размеры болтов, дюбелей и саморезов, которые подходят для вашей конструкции. Уточнить этот вопрос лучше еще при покупке.
  • Для выравнивания конструкции категорически не рекомендуется использовать монтажную пену или изделия из дерева. Наиболее оптимальный вариант – металлические пластинки разного размера.

Помня эти три простые правила, даже своими руками вы сможете произвести качественную установку ворот без лишних сложностей

Если все-таки сомневаетесь в своих силах, обратите внимание на инструкцию. Для каждой системы ворот предусмотрена вложенная инструкция по установке, которая значительно упростит для вас весь процесс

Наконец, закончив все подготовительные работы и уточнив необходимые детали, мы готовы перейти непосредственно к процессу установки.

На подготовленный проем ворот нужно нанести схему ворот. Ее можно заранее составить самостоятельно, но лучше посмотреть в инструкции – шансы ошибиться меньше. Главное что вам необходимо сделать – отметить места креплений. От того насколько точно вы поставили отметки, будет зависеть правильность сборки конструкции, поэтому будьте внимательны. Далее выставляется и фиксируется вертикаль проема. Можно начинать крепление несущих деталей. Обязательно следуйте инструкции. Полотно ворот собирается начиная с нижней ламели

При сборке следует соблюдать осторожность и внимательность. Панели должны плотно прилегать

Последняя (верхняя) часть полотна должна быть надежно соединена с нащельником. Добиться плотного прилегания можно с помощью регулировки кронштейнов.  После установки панелей можно монтировать системы управления, ручки, замки и прочие аксессуары. Производится монтирование уравновешивающих пружин
Обратите внимание на то, чтоб подъемные тросы были хорошо натянуты. Установка автоматических гаражных ворот своими руками предполагает подсоединение к электросети, что и производится на этом этапе.  В завершение нужно проверить работу только что собранной системы

Если после окончания сборки что-то не работает или установлено криво, то стоит пересмотреть все инструкции с самого начала и найти момент, где вы допустили ошибку. Только после этого, можно пытаться что-то исправить.

Подготовка чертежа

Готовые план-проекты для изготовления подъёмных ворот можно найти сегодня на различных веб порталах практического строительства. Опытные мастера делятся не только качественно изготовленными чертежами, но и полезным советами по проведению каждого этапа, хитростями установки воротного полотна.

При желании можно подготовить чертеж самостоятельно, отобразив при этом следующие параметры:

  1. Размеры деревянной коробки в проеме.
  2. Размеры рамы с расположением продольных и поперечных балок.
  3. Размеры профильного листа.
  4. Расположение направляющих пазов.
  5. Особенности поворотного механизма (установка пружин или крепление грузов для противовеса).

Все расчеты подъёмных секционных ворот в гараж должны быть отображены в строгом соответствии с размерами воротного проёма. От качества чертежа будет зависеть качество эксплуатации подъёмной конструкции.

Установка коробки в проеме

Для монтажа коробки можно использовать деревянный брус или металлические уголки. Для работы с металлом понадобится сварка. Инструкция, как сделать деревянную коробку своими руками:

  1. Деревянный брус обрезают, ориентируясь на подготовленный чертеж.
  2. Края срезов тщательно шлифуют при помощи наждачной бумаги.
  3. Поверхности бруса лучше обработать рубанком для получения идеального покрытия.
  4. Все детали подвергают предварительной пропитке антисептиком, антипиретиком, влагостойкими и противогрибковыми составами (металлические уголки покрывают антикоррозийным составом).
  5. Собирают коробку, используя нагели, саморезы и металлические уголки по внутреннему контуру конструкции.

Коробку устанавливают по внутренней поверхности гаражного проёма, стараясь разместить брус вплотную к подлежащей основе.

Из каких материалов изготавливают

Чаще всего в качестве строительного материала для складных гаражных ворот выбирают:

  • дерево;
  • металл;
  • сэндвич-панели.

Дерево выбирается для обустройства въезда в гараж реже по той причине, что оно не обладает достаточным запасом прочности, не устойчиво к открытому огню и, так или иначе, гниет даже после обработки специальными растворами. Но мало какой материал может сравниться с деревом в плане эстетики.

Металл же отличается высокой прочностью и долговечностью. Нередко предпочтение отдается стали, которая устойчива к коррозии. Да, такой выбор окажется достаточно дорогим, но обеспечит ворота всеми необходимыми характеристиками по устойчивости против взломов и надежности.

Сэндвич-панели также выбираются по той причине, что с ними удобно работать. Этот материал достаточно прочный, а также может, как конструктор, принимать практически любые нужные формы. Панели хорошо сохраняют тепло, а еще являются самым оптимальным вариантом для съезжающей по направляющим конструкции.

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.


Варианты ворот

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

  • торсионного вала;
  • наматывающих шкивов;
  • балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж .

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

  1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
  2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
  3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
  4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
  5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
  6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
  7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
  8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
  9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

  • для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
  • высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
  • если подъем низкий, барабан следует располагать сзади;
  • в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
  • вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
  • в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
  • для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

  • Новые и старые СНиПы по дачному.
  • Как сделать быстрорастущую живую.
  • Как сделать плетеный забор на даче.
  • Расстояние от забора до забора.
  • Установка шлагбаума во дворе многоквартирного.
  • Какие существуют виды деревянных.
  • Как сделать форму для бетонного.
  • Виды и порядок монтажа сварных.
  • Как сделать оригинальный забор.
  • Как установить декоративный забор.
  • Что делать если в лунке вода? 24.10.2014 — 07:29 по Сергей
  • Это и так понятно,а как делать если. 24.10.2014 — 07:29 по Сергей
  • Мне надо шумопоглащающий забо. 31.08.2014 — 10:17 по Руслан
  • Я так и не пойму ,при вертикальном. 04.11.2014 — 21:57 по Галя
  • А про топинамбур забыли. 17.10.2014 — 02:38 по 1k

Сооружаем складные ворота для гаража своими руками

Необходимые инструменты и материалы

В зависимости от выбранного материала, под рукой нужно иметь:

  • для дерева — ножовку, электролобзик, шуруповерт, лак;
  • для металла — дрель, шуруповерт, болгарку с кругами для металла, краску;
  • набор отверток для закрепления петель, направляющих и, в случае надобности, — механизма привода;
  • плоскогубцы, кусачки;
  • молоток, крепеж;
  • инструмент для замеров: уровень, рулетку, карандаш, маркер.

Также от сложности проекта будет зависеть наличие дополнительных комплектующих, а именно петель, балок направляющих, роликов, утеплителя, облицовки.

Чертежи и разметка

Размеры и выбор механизма складывающихся ворот зависят от величины проема и необходимости экономии пространства.

Еще проще процесс, если оставляют ворота распашными, без направляющих, но также складывающиеся гармошкой. Для таких вариантов потребуется только максимально точно рассчитать величину створок и соединить их с помощью петель, а также поставить ограничители.

Гармошка

Еще одним довольно простым проектом являются подъемные складные ворота, которые часто делаются без автоматики. Конструкция обычно мало весит, имеет четкую систему противовесов и ограничителей, поэтому легка в эксплуатации.

Очевидным плюсом можно назвать цельность конструкции, обеспечивающей общую жесткость и надежность

Чтобы проект получился максимально точным, важно внимательно рассчитать симметричность направляющих и отдать предпочтение надежным роликам

Простой подъемный ручной механизм

Чуть более сложным проектом считаются сдвижные конструкции. Если первое время они также убирались только наверх, то сегодня встречаются удобные варианты со складыванием вдоль стены.

Они достаточно компактны, выполняются из нешироких пластин с петлями и очень часто работают автоматически. По этой причине их конструкция сложная и, возможно, потребует на некоторых этапах привлечения профессионального мастера для настройки и регулировки механизма.

Сдвижной механизм с направляющими под потолком

Установка несущих столбов

После определения желаемой модели складных ворот, первым делом рассчитываются размеры и расположение направляющих элементов на несущих столбах

На этом этапе важно соблюдать особую точность, чтобы ворота убирались плавно и без посторонних звуков

Монтируем складной каркас

Каркас, вместе с направляющими элементами, собирается в соответствии с чертежами

Важно только продумать систему противовесов, чтобы собранная конструкция легче закрывалась и открывалась

Устанавливаем навес и складные створки

Створки гаража собираются по одной, начиная от крайней точки у стены или у пола. К каждой части необходимо приварить или прикрутить ролики, которые будут двигаться в направляющих. Как правило, этот этап уже не требует особого мастерства и выполняется быстро.

Обшивка и утепление

Складные гаражные ворота утепляют и придают им красивый вид. Но главное правило, о котором не стоит забывать, заключается в том, что желательно использовать легкие материалы, а не утяжелять конструкцию.

Применяют легкий утеплитель (пенопласт, пеноплекс), а потом крепят легкие панели из пластика, которые имитируют естественные поверхности. Подойдут любые, начиная от дерева, до стекла, камня и металла.

Выбор и настройка автоматики

Сложность конструкции зависит от механизма подъема

Если ограничиться ручным открыванием и закрыванием, то важно соблюсти размеры и симметрию, чтобы получить долговечные и аккуратные складывающиеся ворота

Если же добавить автоматику, то придется приобретать моторчик и подсоединять его с помощью троса к воротам. Кстати, для гаражных ворот считается необходимой установка автоматики, если вес конструкции превышает 30 килограммов.

Автоматика с сервоприводами применяется для откидывающихся ворот. Известен вариант с мотором, который приводит в движение катушку, на которую наматывается трос. Для правильной работы потребуется отладить механизм, задать для него крайние точки и аварийный режим отключения. Все это можно сделать самостоятельно, по инструкции, или обратиться за помощью к опытному электрику.

Как сделать распашные ворота своими руками?

Первым делом необходимо определиться с размерами будущих ворот, а также с материалами, из которых они будут изготовлены. Хотя сам процесс создания ворот от того, какой выбран материал, никоим образом не зависит.

Основная конструкция ворот с распашными створками предполагает наличие таких элементов, как:

  • рама, которая является основой будущих ворот, поэтому для ее изготовления чаще всего выбирают металл, реже — дерево;
    материал для обшивки рамы – от него напрямую зависит, какая толщина металла понадобится для рамы (в зависимости от веса обшивки);
  • петли нужно выбирать особо тщательно, так как они должны не только выдерживать вес всей конструкции, а и ежедневную нагрузку при открытии-закрытии ворот;
  • замки, задвижки (в зависимости от индивидуальных требований).

Условно работы по созданию распашных ворот можно разделить на 3 этапа

  • установка столбов, на которых в будущем будут крепиться створки ворот;
  • изготовление самих ворот;
  • навешивание ворот на петли, расположенные на столбах.

На первый взгляд, ничего сложного и непонятного в процессе создания ворот нет. Главное правильно произвести расчеты и подобрать материалы. В этом деле поможет составление чертежа, на котором нужно указать размеры и то, как будут располагаться основные детали будущей конструкции.

Створки ворот обычно имеют одну поперечную перекладину, но при необходимости можно дополнительно использовать диагональные (для усиления).

При изготовлении рамы для распашных ворот важным моментом является соблюдение углов, от этого зависит правильность всей конструкции в целом. Если нет достаточного опыта сварочных работ, лучше этот этап доверить специалисту.

Наиболее длительным процессом является установка столбов. Причем много времени занимает не сама установка, а то, что им нужно выстояться. Это необходимо для того, чтобы раствор застыл, и столбы не ушли в сторону после навешивания на них створок. Иногда для этого может потребоваться около недели времени. Но в данном деле спешка не нужна, иначе вся работа может быть напрасной.

В последнее время часто устанавливают распашные ворота с электроприводом. Данный вариант более сложный и для обеспечения правильной работы потребует некоторых специальных знаний.

Подъемно-секционные ворота


Подъемно-секционные ворота

Конструкция собирается из нескольких горизонтальных секций, соединенных между собой при помощи шарнирных петель. Крайние секции комплектуются роликами, перемещающимися по направляющим планкам. Сами же направляющие изгибаются так, чтобы при открывании ворот беспрепятственно укладываться под гаражным потолком.

Конструкция характеризуется достаточно высокими показателями надежности и жесткости. Внутри каждой секции, как правило, уже присутствует утеплитель, что дополнительно увеличивает тепло- и шумоизоляционные свойства ворот.

Достоинства и недостатки

Преимущества:

  • универсальность. Существуют ворота для высоких и низких проемов разной ширины;
  • высокие шумо- и теплоизоляционные свойства;
  • удобство использования;
  • экономия места перед въездом в гараж.

    Подъемно-секционные ворота

Недостатками же являются относительно малая противовзломность и высокая цена.

Сделать такие ворота самостоятельно не получится. Конечно же, можно попробовать, но не факт, что самодельная конструкция будет правильно работать. Помимо этого, на изготовление секций уйдет нерационально много денег и времени.

Проектируем гаражные ворота

Прежде чем приступать к выполнению работ, необходимо определиться с видом данного конструктива. Гаражные ворота бывают:

  • распашными;
  • раздвижными;
  • откидными;
  • раскладными;
  • откатными;
  • роллетными.

Определившись с конструкцией, приступают к разработке проекта. Не обязательно выполнять детальный чертеж с калиткой, указанием толщины металла и других элементов. Достаточно небольшого эскиза или схемы, учитывающей ширину и высоту конструкции, остальные необходимые размеры.

Относительно габаритов, необходимо придерживаться следующих требований:

  • ширина принимается из расчета, чтобы при въезде автомобиля оставался зазор с каждой стороны не менее трехсот миллиметров; не стоит устанавливать данный размер более пяти метров, обычно указанный параметр колеблется в пределах от двух с половиной до трех метров;
  • высота принимается в пределах двух метров или немного выше. Если предполагается строить гараж для микроавтобуса, рекомендуется ее увеличить до двух с половиной метров.

Важно! Проектируя гараж, необходимо обеспечить расстояние от рамы ворот до боковых стенок не менее восьмидесяти сантиметров. Гаражные ворота включают следующие составные элементы:

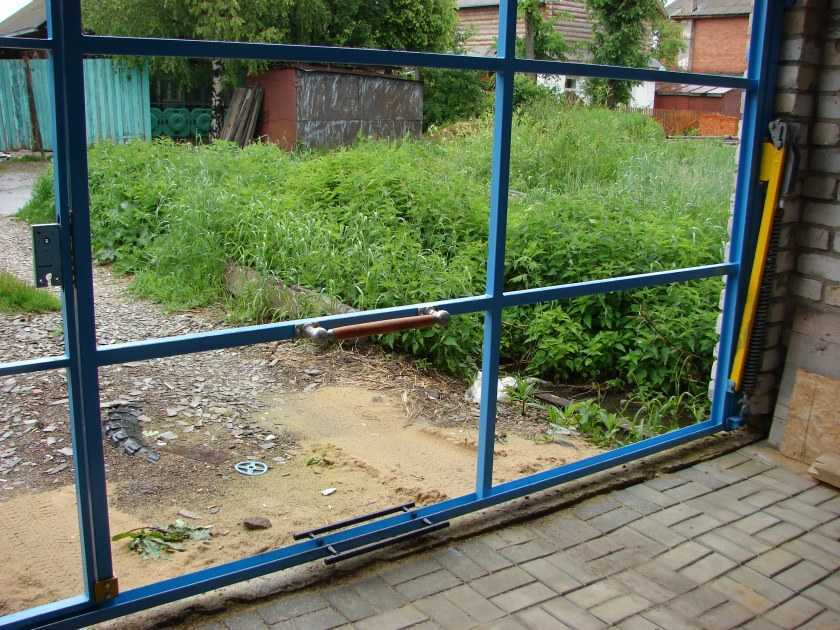

Гаражные ворота включают следующие составные элементы:

  • раму, выполненную из равнополочного уголка – шестьдесят пять миллиметров или более;
  • каркас полотен из пятидесятого уголка и листового металла толщиной от двух до трех миллиметров с усиленными наружными петлями (если речь идет о распашной конструкции, как наиболее популярной и простой в исполнении).

Обратите внимание! Проектирование ворот производится одновременно с проработкой чертежей всего гаража

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
