Переносные газоанализаторы. Оперативное определение газовой смеси

Назначение, основные элементы, виды, принцип действия

Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).

В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).

Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.

Применение для индивидуальной защиты

Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.

Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:

Способ работы устройства

Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.

Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.

Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.

Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.

Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:

• Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.

Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.

Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.

Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.

Чисто физические принципы работы имеют следующие автоматические газоанализаторы:

• Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.

Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.

Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.

Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.

Разновидности

Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:

• Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;
• Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
• Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.

Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.

Общая характеристика рабочих мест

Колодцы представляют собой вертикальные сооружения глубиной до 20 метров и служат для спуска людей с поверхности к линейным подземным коммуникациям (водоводам, канализационным стокам, кабелям связи, газопроводам). Большую часть времени колодцы закрыты, и в них могут скапливаться тяжелые газы: углекислый газ (CO₂), угарный газ (CO), сероводород (H₂S), водяной пар и т.д.

Поскольку колодцы проложены под поверхностью земли, то в них из почвы поступают продукты разложения органики – горючие (CH₄) и инертные (CO₂) газы. Из гниющих остатков выделяется токсичный сероводород. В связи с этим необходимо принудительно проветривать колодцы перед каждым спуском людей, для чего целесообразно использовать переносные вентиляторы для продувки колодцев, но как определить когда проветривание закончилось? Значит, надо контролировать газовый состав атмосферы до спуска и во время работы, которая может продолжаться в течение целого рабочего дня.

Газовые пожарные извещатели: типы, разновидности, плюсы и минусы

Различные научные изобретения, используемые при создании оборудования, средств, устройств технических систем безопасности, давно не вызывают удивления. В их ряду анализаторы выделений/паров взрывчатых, отравляющих материалов, наркотических веществ, способные по содержанию в несколько миллионных долей в воздухе безошибочно определять их при контроле/проверке.

Для защиты помещений зданий, сооружений от возгорания разработаны аналогичные чувствительные устройства, названные извещателями пожарными газовыми (ИПГ), реагирующие на появление газов, выделяющихся при тлении горении материалов. Такое краткое определение этим изделиям дает НПБ 71-98, устанавливающий общие технические требования к методам испытаний как проводных, так и автономных ИПГ; СП 5.13130.2009, нормирующий проектирование установок АПС, стационарных систем пожаротушения. Несколько иную трактовку понятия «пожарный газовый извещатель» дает ГОСТ Р 53325-2012, определяющий общие требования к техническим средствам АПС/АУПТ, а точнее:

Газовый пожарный извещатель – это ИП, что реагирует на изменение химического состава воздушной среды, вызванное воздействием пожара.

Согласно этим официальным документам ИПГ следует монтировать на потолках, стенах помещений, а также в других местах на строительных конструкциях зданий, сооружений, соответствующих требованиям технических паспортов, инструкций/рекомендаций по установке, эксплуатации/обслуживания изделий от предприятий изготовителей; специализированных предприятий, имеющих лицензию МЧС на право ведения таких работ.

Переносной сигнализатор газов СТХ-17

Прибор, использующий сравнительный метод определения концентраций газов, а также паров легколетучих жидкостей. Рекомендуется использовать в ситуациях, когда концентрация взрывоопасных компонентов в воздухе не достигает критического значения. Сигнализатор является одним из самых компактных представителей рассматриваемого класса техники, и может быть эффективно использован в любом ограниченном пространстве. По превышению предварительно установленного уровня концентрации прибор подаёт звуковой сигнал, поэтому настройка требует определённой квалификации.

СТХ-17 использует электрохимический способ определения газов, но при подключении дистанционно управляемого датчика (поставляется опционно) способен установить наличие газов и паров на расстоянии до 2 м. Питание сигнализатора может быть от аккумулятора (при времени непрерывной работы до 5 ч), а также от стационарной сети 220 В. Ограничением прибора считается его сравнительно большая (до 20 с) инерционность. Цена – от 22 тыс. руб.

Ручной лобзик по дереву. Правила выбора и работы

Полотна для ручного лобзика. Ищем самые лучшие

Газоанализатор. Виды и работа. Применение и особенности

Газоанализатор – это измерительный прибор, предназначенный для определения концентрации определенных компонентов в газовых смесях. Он может работать в ручном или автоматическом режиме. Результат измерений выражается в процентном соотношении концентрации или просто сообщается о критическом превышении установленной нормы определенного вещества в воздухе или другой газовой среде. Устройство предназначено для измерения содержания отдельного компонента и не может реагировать на превышение концентрации другого.

Разновидности устройств по функциональным возможностям

Газоанализаторы разделяют на несколько видов в зависимости от их функционального предназначения. Они производятся в виде:

• Индикатора.
• Течеискателя.
• Сигнализатора.

Приборы индикаторного типа предназначены для кратковременного измерения с целью определения концентрации определенного компонента в газовой среде. Такие устройства зачастую представлены переносными портативными моделями.

Газоанализаторы в виде течеискателей также являются портативными. Они предназначены для поиска течи в газовых трубах. С помощью такого устройства можно точно определить поврежденный участок, через который осуществляется утечка в атмосферу. Прибор работает практически по принципу индикатора, но анализирует не общий объем газа в помещении, а охватывает ограниченное пространство вокруг чувствительного элемента. Прикладывая прибор к трубе, осуществляется сканирование газа вокруг ее стенок с целью выявления участка, где превышение концентрации будет максимальным.

Зачастую такие приборы оснащаются взрывозащищенным корпусом, что исключает образование искры способной воспламенить среду, если идет анализ повреждения труб с горючими газами. Течеискатели часто можно встретить у работников жилищных управляющих компаний, которые проверяют герметичность подключения колонок, плит и духовых шкафов к трубам. Это компактные и легкие приборы, позволяющие осуществлять анализ воздуха на наличие примесей природного газа за считанные секунды.

Использование прибора для анализа газовых смесей

Рассматриваемые приборы являются высокотехнологичным и высокоточным измерительным оборудованием, предназначаются для анализа входящих в атмосферный воздух компонентов, а также способные определять качественный и количественный состав газовых смесей. Приборы оснащены особыми датчиками, которые отмечают превышение уровня содержания опасных компонентов в воздухе. Как правило, для полноценной работы этих устройств требуется еще и вспомогательное оборудование, которое, например, будет создавать необходимое давление (компрессоры), а при обнаружении вредных веществ – начнет автоматическую очистку воздуха от смол, пыли и т. п.

С помощью приборов газового анализа возможно производить:

• Экологический контроль воздуха, т.е. мониторить атмосферу на предмет предотвращения катастроф техногенного характера и своевременно реагировать на факт их возникновения (например, определение наращивания концентрации опасного углекислого газа или других вредных веществ).
• Контролировать текущую атмосферу в рабочей зоне, поддерживая систему обеспечения охраны труда и промышленной безопасности. Особенно это актуально для больших гаражей, котельных, глубоких колодцев, а также в тоннелях и иных подземных объектах. Они предназначаются не только для определения наличия вредных субстанций, но и одновременно направлены на устранение их влияния (например, автоматическое включение вентиляции).
• Мониторинг промышленных выбросов при осуществлении технологических процессов на объектах энергетики, металлургии, нефтехимии и цементной промышленности. Однако, на данных производствах необходимо знать допустимый вредный состав газовой среды и регулярно получать замеры содержания водорода, кислорода, метана, серы, азота и т.п. Промышленные анализаторы считаются самыми мощными, ибо они могут мониторить до 50 разных компонентов одновременно.
• Анализ работы газовых турбин, печей и горелок, а также котлов – любого оборудования, в котором применяется механизм сгорания топлива.
• Выявлять места протечки газа при монтаже газопровода или гидроизоляции трубопровода.
• Определять концентрацию газа в жидкости, что необходимо для процедур очистки воды. Обычно, для этих целей применяют способ анализа кислорода и его парциального давления, чтобы узнать его общее содержание в жидкости.  Сфера использования – станции аэрации и очищения сточных вод, лаборатории по контролю качества воды.
• Анализ выхлопных газов автомобиля в сфере автодиагностики. Такое оборудование способно замерить 4 составных газовой смеси – O2, NOx, CH, CO2. Отсюда будет рассчитана токсичность выхлопа и, соответственно, возможно будет определить общее состояние машины, выяснить проблемы и неисправности ДВС, а также системы зажигания и циркуляции топлива;
• Контроль качества атмосферы в жилой зоне – помогает определить источники утечки на бытовом уровне;
• Контроль за алкогольными парами, выдыхаемыми человеком — поможет установить уровень наличия алкоголя в крови.

Диапазон определяемых газов

Как для бытовой эксплуатации, так и для сферы промышленности важно знать спектр определяемых газов для конкретного прибора

Современные газовые анализаторы способны выявить в составе воздушной смеси следующие виды газов:

1. Оксид углерода, что зачастую необходимо для бытового применения.
2. Сероводород наиболее часто скапливается в колодцах, коллекторах, канализационных системах. Поэтому, переносные приборы берут с собой исследователи, ремонтные бригады.
3. Процентное содержание кислорода в помещении или выхлопных газах.
4. Метан.

Также в спектр определяемых веществ входит пропан и диоксид серы.

Мобильный газоанализатор testo 330LL

Ультракомпактный прибор, основанный на электрохимическом способе определения различных газов и их смесей. Используется в теплотехнических измерениях. Реализуется с комплектом сменных сенсоров и зондов, используя которые можно поочерёдно устанавливать наличие и концентрацию газа в атмосфере. Имеет батарейный источник питания, что, с одной стороны, позволяет использовать данный газоанализатор практически в любых условиях, но, с другой, делает показания зависимыми от уровня заряда на питающей батарейке.

В отличие от большинства аналогичной техники использует для вывода результатов не цифровой способ, а столбчатую цифровую диаграмму, что увеличивает точность интерпретирования результата измерения в условиях ограниченной освещённости. Сменные зонды позволяют подносить прибор сколь угодно близко к месту определения состава воздуха, что обеспечивает максимальную объективность при замерах. При полностью заряженной батарейке контроль атмосферы можно выполнять непрерывно на протяжении двух часов, фиксируя одновременно на дисплее несколько измеряемых параметров.

При достаточно малом (до 0,01 Па) пороговом давлении газа точность прибора находится в пределах ±0,3 МПа, чего бывает вполне достаточно для большинства случаев измерений. Недостаток мобильного газоанализатора testo 330LL в том, что определение в атмосфере определённых газов будет производиться последовательно, а не одновременно, что повлияет на оперативность итогового результата. Цена прибора – от 95 тыс. руб. Аналогами такого типа техники являются газоанализаторы Seitron Casper и АГМ-505.

Как выбирать

Главный критерий выбора портативного газоанализатора – назначение использования прибора. Современные устройства способны одновременно анализировать несколько веществ. Это увеличивает их стоимость, но не всегда требуется для выполнения конкретных задач. Если есть необходимость проверять концентрацию только одного вида газа, не стоит переплачивать за неиспользуемые функции.

Каким газоанализатором пользуетесь Вы?

ОптическимТермохимическим

Портативные приборы постоянно носятся человеком с собой, поэтому нужно позаботиться о том, чтобы их вес и габариты были минимальны

Важное значение имеют взрывозащита и влагонепроницаемость устройств. Портативные газоанализаторы должны иметь удобные и надёжные крепления

Часто их приходится подвешивать к ремням или другим элементам одежды.

Лучшие термокондуктометрические переносные

Наиболее распространённый тип приборов. Принцип действия основан на выявлении зависимости электрического сопротивления специальных проводников от концентрации газов. Количественный и качественный состав газовых смесей оказывает влияние на их теплопроводность. Газовая смесь поступает в ячейку цилиндрической формы, меняя температуру нагревательного прибора. Соответствующий сигнал поступает на дисплей прибора.

GX-2003

Страна производитель – Япония. Одна из самых совершенных моделей мультигазоанализаторов компании «Riken Keiki Co». В настоящее время портативный аппарат снят с серийного производства, но по-прежнему его можно встретить в продаже.

GX-2003 внесён в государственный реестр. Применяют его для непрерывного автоматического контроля содержания в рабочей зоне кислорода, горючих и токсичных газов.

Результаты замеров выдаются прибором практически моментально. Конструкция имеет встроенный микронасос и может оснащаться датчиками от 2 до 5 штук.

Сфера использования прибора: химические и нефтеперерабатывающие предприятия, угольные шахты. Устройство может работать в диапазоне температур от -20°C до +40°C и относительной влажности воздуха до 97%, при условии отсутствия конденсации.

Достоинства:

• большая точность измерений;
• стабильная работа;
• простота настройки;
• возможность самостоятельно устанавливать пороги сигнализации.

Главный недостаток:

отсутствие прибора в свободной продаже.

Отзыв

Семён В.

Удобный и надёжный в работе прибор. Хорошая точность показаний. Никогда не подводит.

М-02

Страна производитель – Россия. Модель внесена в госреестр, имеет общепромышленное назначение. Используется для оперативных измерений концентрации токсичных и взрывоопасных газов. Пороговые значения обозначаются световыми и звуковыми сигналами до 75 дБ.

Одновременно М-02 может анализировать до 4-х компонентов газовой смеси. Продолжительность работы в автономном режиме до 70 часов. Диапазон рабочей температуры от -40°C +60°C.

Достоинства:

• возможность корректировки режимов чувствительности;
• наличие функции памяти измерений за последние 48 часов;
• самодиагностика;
• небольшой вес и габаритные размеры;
• индикатор зарядки аккумулятора.

Недостатки:

не выявлены.

Отзыв

Михаил Х.

Беру прибор с собой в шахту. Работает три года без поломок.

Классификация газоанализаторов

• по функциональным возможностям (индикаторы, течеискатели, сигнализаторы, газоанализаторы);

• по конструктивному исполнению (стационарные, переносные, портативные);

• по количеству измеряемых компонентов (однокомпонентные и многокомпонентные);

• по количеству каналов измерения (одноканальные и многоканальные);

• по назначению (для обеспечения безопасности работ, для контроля технологических процессов, для контроля промышленных выбросов, для контроля выхлопных газов автомобилей, для экологического контроля.

Переносные газоанализаторы – предназначены для решения ряда задач в сфере экологического мониторинга и контроля загрязнения атмосферного воздуха и воздуха рабочей зоны, а также для некоторых других целей требуется производить измерения в различных точках предприятия, не всегда оснащенных розетками электропитания.

В отличие от стационарных газоанализаторов, такие приборы отличаются компактностью, мобильностью и простотой использования, а так же небольшим временем подготовки к работе и широким диапазоном условий эксплуатации.

Принцип действия газоанализатора этого вида основан на том, что составляющие вещества поглощаются в определенной последовательности особыми реагентами. Стационарное оборудование с автоматическим принципом действия производит измерения постоянно, то есть – без перерыва. Оно точно фиксирует все физико-химические показатели изучаемой газовой смеси. Подобные приборы дают возможность получать максимально точные итоги измерений при взаимодействии не только с самим веществом, но и с его отдельными компонентами.

Газоизмерительное оборудование бывает множества разновидностей и наименований. Некоторые из них функционируют на основе физических методов измерения, включающих в себя и применение вспомогательной химической реакции. Подобные приборы называются объёмно-монометрическими. Они позволяют предельно точно обнаруживать любые из изменений объема и давления, происходящие в наблюдаемой среде. Прибор сразу же фиксирует все реакции, в которые вступают отдельные составляющие газовой смеси.

Принцип работы газоанализатора может быть основан и на химических способах анализа наблюдаемой среды. Такие приборы могут отслеживать дополнительные термохимические, хроматографические, электрохимические и фотоколориметрические процессы, что зависит от сферы их применения и характеристик эксплуатации. Принцип действия оборудования также отличается. Например, термохимические приборы измеряют уровень тепла в процессе сгорания газа.

Наиболее часто подобное оборудование применяется тогда, когда нужно отслеживать окись водорода в воздушной среде при подозрениях на ее взрывоопасную концентрацию. Как правило, подобная работа производится с горючими газами, приборы термохимического типа при этом очень помогают.

Множество стационарных газоанализаторов работает только на физических принципах исследования. К данной группе приборов относятся анализаторы, которые функционируют при помощи магнитных и оптических способов измерения.

Особенности переносных газоанализаторов

В зависимости от правил использования все индикаторные конструкции делятся на несколько групп. Портативные приборы наиболее часто применяют для определения уровня того или иного газа на различных территориях или участках (в парковых зонах, в зонах с высокой степенью загрязнения), в колодцах и туннелях, замкнутых сосудах, на заводах, в производственных цехах.

К преимуществам выбора переносного устройства следует отнести:

1. Доступная цена прибора.
2. Одним из главных положительных свойств выступает мобильность конструкции.
3. Простые правила эксплуатации.
4. К плюсам можно отнести расширенный спектр определяемых газов.
5. Высокая степень чувствительности прибора определяет широкое использование во всех областях промышленности, и в быту.
6. Ко всем современным моделям можно дополнительно подключать сенсоры различного принципа действия (оптические, электрохимические, каталитические разновидности).
7. Максимально быстрое определение взрывоопасных газов в помещении.
8. Все конструкции имеют небольшой вес корпуса и удобную обтекаемую форму.
9. Для многих моделей возможна ручная настройка чувствительных порогов для исследуемых газов.

При выборе переносного газового анализатора следует отдать предпочтение моделям с дополнительными функциями: Wi-Fi передача сигнала для подключения к компьютеру или ноутбуку, наличие встроенной памяти и электронного журнала с датами проведения исследований.

Топ бюджетных моделей

CEM GD-3300 (481486)

Качественная модель, которая оснащена громким звуковым сигналом. Изделие продается по доступной цене, поэтому его можно купить даже для домашнего применения, особенно, если у человека много газовых элементов. Масса – 500 г., что позволяет без трудностей перемещать модели на различные дистанции. Время отклика – 2 секунды. Устройство полностью электронное, управление не вызовет никаких проблем.

Средняя стоимость – 5 650 рублей.

CEM GD-3300 (481486)

Достоинства:

• Качественная сборка;
• Удобный корпус;
• Небольшая масса;
• Время отклика;
• Простое управление.

Недостатки:

КВТ КТ 601

Один из лучших бюджетных газоанализаторов, который имеет встроенный дисплей. Максимальная длина зонда – 40 см, что позволяет легко обнаруживать утечку даже в труднодоступных местах. Присутствует твердотельный датчик. После включения, оборудование будет готово к применению спустя 2 минуты. Для большего удобства оператора имеется подсветка дисплея, а также автоматическое обнуление показателей. Если прибор не трогать на протяжении 10 минут, происходит отключение.

Средняя стоимость – 4 700 рублей.

КВТ КТ 601

Достоинства:

• Способен обнаруживать метан, пропан, бутан, СО, сероводород и т.п.
• Имеется дисплей;
• Автоотключение;
• Индикация заряда батареи;
• Небольшие габариты;
• Время отклика.

Недостатки:

МЕГЕОН 08088

Портативная модель популярной фирмы, которая позволяет своевременно обнаружить место утечки газа. Присутствует визуальная и звуковая индикация, поэтому ошибиться в параметрах сложно. Время измерения не превышает 2 секунд. Частота сигнала плавно изменяется при помощи специального регулятора. Устройство оснащено специальным зондом, который способен без проблем обнаружить утечку в различных местах.

МЕГЕОН 08088

Достоинства:

• Удобное применение;
• Качественное изготовление;
• Популярная фирма;
• Звуковое оповещение;
• Плавная регулировка.

Недостатки:

Устройство, принцип работы и сферы применения газовых анализаторов

На сайте нашей компании вы можете выбрать газоанализаторы, но, прежде, чем сделать это, нужно ознакомиться с их устройством и назначением.

Есть ощутимо отличающиеся по конструкции промышленные газоанализаторы, руководство по эксплуатации каждого из них представляет схему данного устройства. Правда, есть и набор базовых компонентов, который у любой модели этих агрегатов представлен:

• Корпусом. Он надежно защищает все рабочие элементы.
• Аккумулятором. У каждого прибора должен быть источник питания энергией.
• Устройством пробоподготовки (пробоотборный насос). Оно выполняет отбор пробы газовой смеси, которую нужно проанализировать, ее очистку, приведение ее температуры, давления и прочих параметров к требуемым нормам.
• Приемником. Он формирует выходные унифицированные сигналы, соответствующие содержанию определяемого вещества в газовой смеси.
• Измерительным прибором. Это может быть один из стандартных приборов.

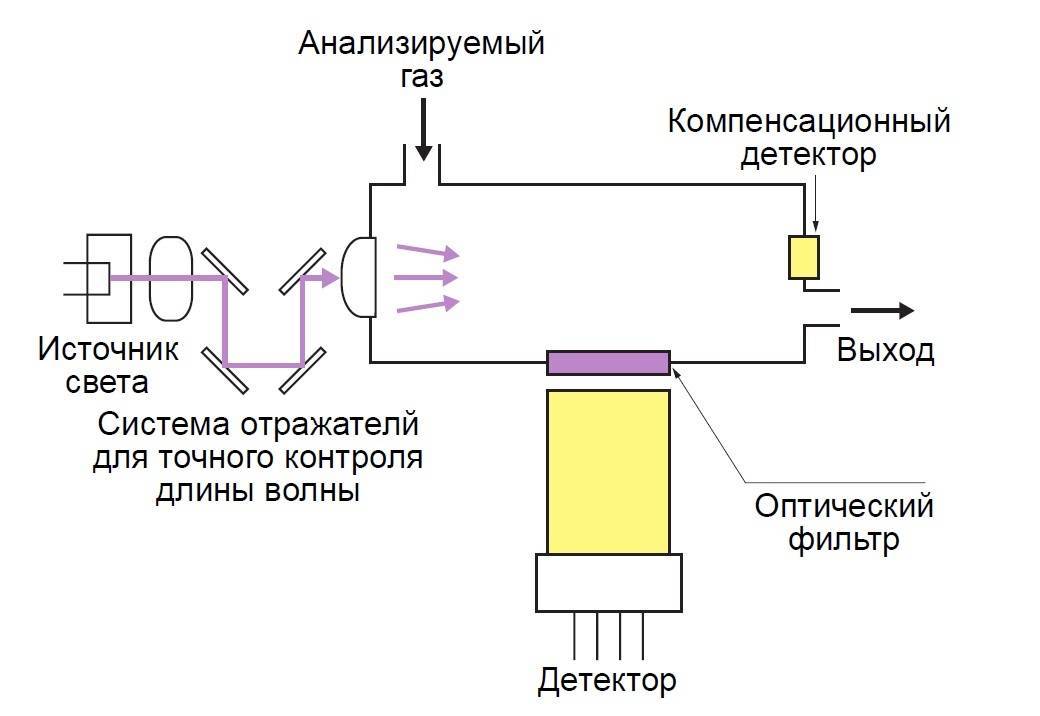

Схема аналитического блока оптического газоанализатора

Современные газовые анализаторы конструктивно могут представлять собой два устройства: измерительный блок и ПК. Модель ОАС-3750-3 относится к такому оборудованию.

Принцип работы газоанализатора основан на поглощении веществ, составляющих смесь, специальными реагентами. Но у каждой разновидности этого оборудования свои рабочие особенности. Например, принцип действия может основываться на зависимости теплопроводности анализируемого газа от концентрации в нем СО₂. А в основу функционирования магнитных устройств положено физическое свойство – парамагнетизм.

На всевозможных производствах и предприятиях используют газоанализаторы, установка или периодическое применение такого оборудования необходимо, если они:

• Пожаро-, взрыво- и химически опасны.
• Требуют аттестации как вредные.
• Оснащены любыми типами топливосжигающих и газотурбинных установок.

С помощью этих агрегатов:

• Выполняют экологический контроль концентрации загрязняющих веществ.
• Испытывают топочно-горелочные и газоочистные устройства.
• Определяют безопасность работ с огнем в подвалах и колодцах и т.д.

Какими могут быть газоанализаторы

Каждому, кто собрался купить газоанализатор, инструкция по его эксплуатации расскажет о его назначении, принципе работы и функциональности. Но, чтобы быть уверенным, что приобретаемое устройство подойдет, следует знать, какими они могут быть.

Классифицируют это оборудование по разным признакам. Его различают по:

Конструктивному исполнению. Существуют стационарные, переносные (для работы на разных участках производства) и портативные (первичное средство защиты).

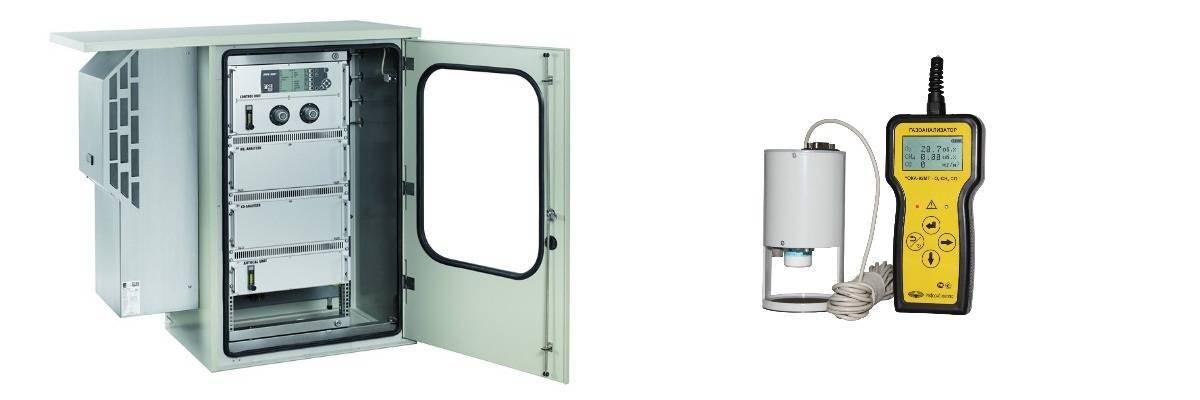

Стационарный (слева) и переносной анализаторы

Способу действия. Производят ручные и автоматические анализаторы.

Ручные газовые анализаторы

• Количеству измеряемых компонентов (примесей). Можно найти однокомпонентные и многокомпонентные устройства. Полар – многокомпонентный.
• Количеству каналов измерения (точек отбора пробы). Есть агрегаты одноканальные и многоканальные. СИГМА-1М – многоканальный.

Есть разные типы газоанализаторов в зависимости от принципа их работы. В этом случае оборудование разделяют на:

• Оптическое. Чаще всего используется при возможной утечке взрывоопасного или горючего газа.
• Электрохимическое. Применяют для выявления токсичных газов.
• Сенсорное. Созданное на основе полупроводниковых сенсоров, оно может быть течеискателем и горючих, и токсичных газов.

Виды анализаторов по принципу действия

Для различных моделей характерен и различный принцип работы, в зависимости от которого выделяют следующие виды газовых анализаторов:

1. Термические приборы, реагирующие на теплопроводность газовой смеси. Такие анализаторы определяют скорость передачи температуры в газовой среде.
2. Существуют модели пневматического типа. Такие датчики определяют вязкость воздушной смеси в пределах одного помещения. Отличительной особенностью прибора является отсутствие электрических частей, что позволяет применять индикатор в помещениях с взрывоопасными газами.
3. Широко известны магнитные конструкции, применяемые для определения количества кислорода в воздухе или исследуемой газовой смеси. Очень часто подобные устройства применяются в СТО для исследования эффективности сгорания топлива по финишному содержанию кислорода в выхлопном газе.
4. Также следует выделить инфракрасные модели газовых анализаторов. Такие индикаторы облучают исследуемую смесь ИФ лучами, а сенситивные датчики определяют уровень поглощения молекулами фотонов света. Все анализаторы подобного типа имею очень прочный корпус, защищающий индикатор от взрыва. По этой причине инфракрасные анализаторы часто используют на опасных технических и химических объектах.
5. На практике может применяться ионизационный анализатор. Датчик подобного типа определяет теплопроводность газовой среды и уровень ионизированных газов. Нарушение теплопроводности сразу же отображается и фиксируется датчиками. Однако, работу с такими приборами следует проводить в безопасных помещениях, без риска воспламенения.
6. По аналогичному с инфракрасным датчиком принципу работает анализатор на основе ультрафиолетового излучения.
