Особенности работы двунаправленных механизмов
Многие храповые механизмы характеризуются тем, что вращение колеса или рейки проводится только в одном направлении. Также стали производить варианты исполнения, которые могут вращаться в обоих направлениях. Ключевыми моментами можно назвать следующее:
- Вращение реализуется влево и направо. Именно этот момент существенно повышает функциональность устройства.
- Форма зубцов прямоугольная. Только за счет этого обеспечивается равномерное вращение колеса в обоих направлениях.
- Ключевая особенность также заключается в том, каким образом работает фиксирующая собачка. Она на момент вращения основного элемента не перескакивает, а приподнимается. За счет этого устройство становится более функциональным, но при этом и менее надежным.
Область применения подобного элемента сегодня получил весьма широкое распространение
При его изготовлении могут применяться самые различные материалы, в большинстве случаев уделяется внимание вариантам исполнения с повышенной коррозионной стойкостью
Храповой механизм из образовательного конструктора Lego
С помощью образовательных конструкторов можно собирать модели с храповым механизмом. В данном примере храповик собран из стандартного зубчатого колеса и собачки, состоящей из трех деталей (штифта, красного фиксатора и короткой оси). Зубчатое колесо приводится в движение ручкой
Важно подобрать такой угол собачки относительно зубчатого колеса, чтобы происходил надежный зацеп при обратном вращении
В следующем примере перекидная собачка используется в модели механического вентилятора, собранного из набора Lego Education EV3. В момент поднятия груза храповой механизм препятствует случайному разматыванию нити. Далее собачка перекидывается на другую сторону, чтобы не мешать работе вентилятора.
Механический вентилятор из Lego EV3
В примере с катапультой на противоположном конце от собачки установлен длинный рычаг. Под весом длинного конца рычага собачка упирается в зубчатое колесо и блокирует вращение оси. Катапульта выстрелить не может. Стоит надавить на длинный рычаг вверх и собачка выйдет из зацепления, разблокировав ведущую ось.
Механическая катапульта из Lego EV3
Инструкцию к катапульте можно скачать по этой ссылке.
Как самостоятельно изготовить храповик?
Для того чтобы существенно сэкономить на создании механизма можно изготовить храповик своими руками. Расчет храпового механизма проводится в зависимости от требований, которые предъявляются к системе. Изготовить храповый механизм своими руками можно следующим образом:
В качестве основного элемента можно использовать металлическую трубу. На используется для создания вала, который будет применяться для непосредственной передачи вращения
При выборе трубы следует уделить внимание тому, чтобы толщина стенки была требуемой величины. В противном случае он не сможет выдержать требуемую нагрузку.
Из стального листа вырезается небольшой кусок профиля, который играет роль фиксирующей детали
Рекомендуется уделять внимание сплавам с повышенной прочностью и износостойкостью. В большинстве случаев уделяется внимание варианту исполнения, который прошел закалку для повышения твердости поверхностного слоя.
Больше всего проблем возникает в случае подгонки основных элементов друг к другу. Только в этом случае устройство будет работать правильно. Именно поэтому при работе приходится использовать точные измерительные инструменты. Примером можно назвать микрометр или штангенциркуль.
Несущая база изготавливается из металлических листов, которые соединяются между собой при применении технологии сварки. Подобная база создается в зависимости от особенностей будущей конструкции.
Колесо должно иметь на рабочей поверхности зубья, за счет которых обеспечивается зацепление. Этот элемент соединен с валом зачастую при помощи шпонки, которая характеризуется высокой надежностью. Колесо изготовить самостоятельно достаточно сложно, так как поверхностный слой должен характеризоваться высокой надежностью и прочностью. Чаще всего храповое колесо снимается с других механизмов или заказывается у мастера, который предоставляет соответствующие услуги.
Вал крепится посредством сварки. Подобный тип соединения характеризуется повышенной прочностью и длительным эксплуатационным сроком. Нужно уделять довольно много внимания качеству сварочного шва, так как даже незначительные дефекты могут стать причиной возникновения существенных проблем. Собачка изготавливается при применении пружины и ходового элемента. Пружину можно снять с других механизмов, ходовая деталь отвечает за смещение собачки относительно зуба.
В целом можно сказать, что процесс изготовления рассматриваемой конструкции характеризуется довольно большим количеством сложностей. Только при наличии требующихся навыков и инструментов можно достигнуть поставленных задач. Храповой механизм чертеж можно скачать в интернете. При применении правильно разработанного проекта может быть уверенным в том, что все детали идеально подойдут друг к другу.
Храповик коленчатого вала
Сегодня он выступает в качестве составного элемента различных механизмов и машин. Храповой механизм широко применяется в устройстве турникетов, домкратов, лебедочных механизмах и многих других. Также он нашел применение в коленчатых валах.

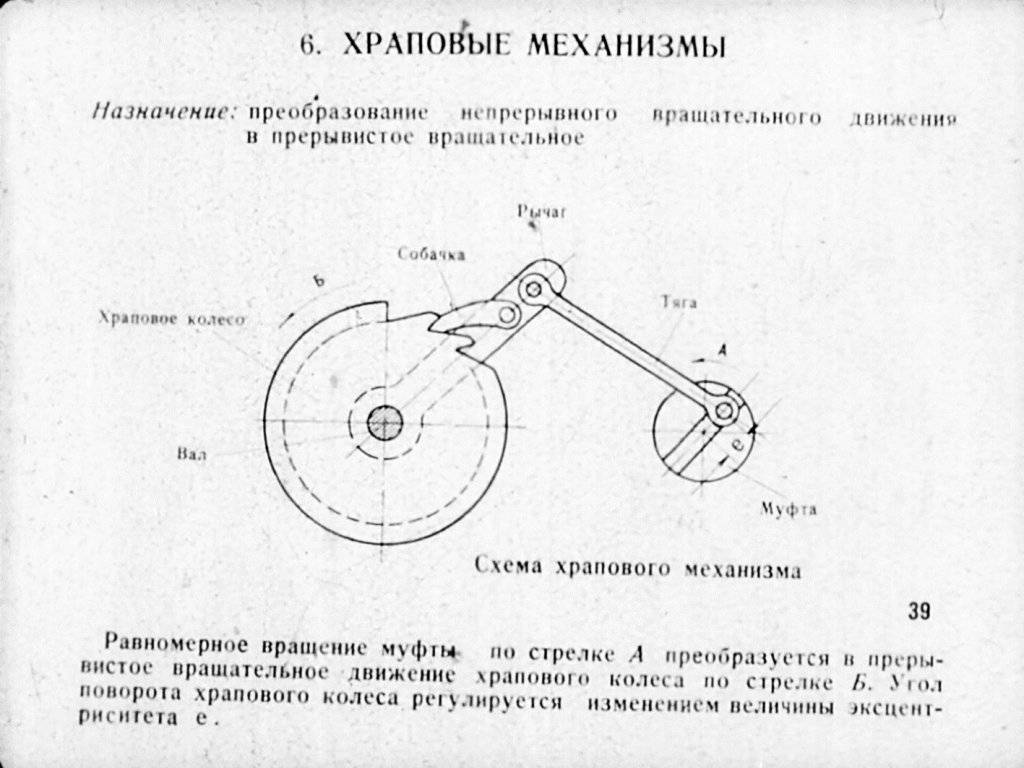

Храповик представляет собой механизм прерывистого движения, включающий несколько составных частей. Его основным предназначением является способность преобразовывать движения возвратно-вращательного характера в прерывистое вращение исключительно в одном направлении. Иными словами, храповик предотвращает то вращение оси, которое происходит против заданного направления.

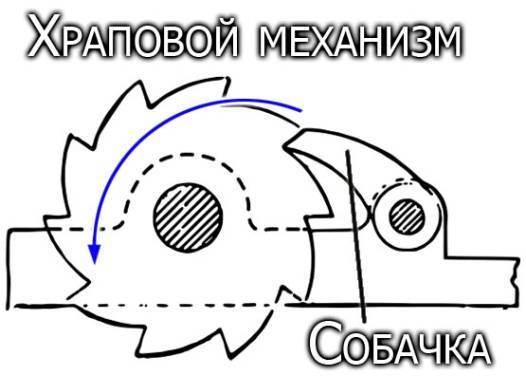

Механизм устройства храповика представлен зубчатым колесом, зубцы которого не являются симметричными. Они оснащены упором с одной из сторон. Предотвращение обратного вращения достигается за счет собачки, прижимаемой к зубчатому колесу. Собачка может прижиматься двумя способами: наиболее часто собачка прижимается к зубчатому колесу при помощи пружины, резинового кольца, но есть и другой вариант — прижатие посредством собственного веса.
Собачка соединена с коромыслом, которое совершает раскачивающиеся движения неподалеку от центра храпового колеса, подвижным соединением. Она необходима для того, чтобы захватить храповое колесико, захватывающего коромысло при перемещении рычага из стороны в сторону.
В тот момент, когда происходит движение колеса в обратном направлении, собачка легко соскакивает на несколько зубцов колеса. В коленчатом вале этот простой, но достаточно важный механизм выполняет роль средства моментальной остановки.
Другое назначение механизма – предотвращение проворачивания вала. Так используемый в конструкции лебёдки храповик останавливают обратное провертывание барабана при подъёме груза.
При необходимости осуществления попеременного вращения вала вправо-влево, зубцы делают прямоугольной формы, а собачку перекидной. Перекидывание собачки, позволяет изменять направление вращения храповика.
Требующийся поворот храповика определяет количество зубцов. На какую долю окружности предполагается поворот храповика, столько зубцов и проектируют. Для поворота на 60 градусов потребуется 6 зубцов (одна шестая окружности), поворота на 30 градусов – 12 зубцов (одна двенадцатая полного оборота). Минимальное количество зубцов – 6.
При проектировании учитывается такая особенность, чем больше храповик, тем больше должен быть рычаг. Поэтому храповик делают максимально допустимо маленьким. Высота зубца рассчитывается в 0,35-0,4 величины шага. Профиль традиционно бывает прямоугольный, пологий или по радиусу. Проектирование механизма с двумя рычагами делает его более устойчивым, предотвращая перекос в процессе работы. Скашивание конца зубца, делает упор более надёжным.
Храповик коленчатого вала позволяет присоединить пусковую рукоятку. С его помощью происходит передача вращательного движения, идущего по направлению от рукоятки к коленчатому валу для осуществления запуска. Также происходит автоматическое отсоединение вала от рукоятки в кратчайшее время после начала работы двигателя.
Источник
Инструкция по эксплуатации стяжных ремней
Перед транспортировкой груз должен быть надежно закреплен. При расчете необходимого количества стяжных ремней для безопасного крепления груза учитываются следующие факторы:
- Вид, габариты, форма и вес груза.
- Сила трения груза с поверхностью.
- Метод крепления груза (накидной или якорный).
- Угол наклона стяжного ремня.
- Тип и конструкция стяжного ремня.
Маркировка стяжных ремней S.F.S.
При выборе стяжных ремней следует проверить их маркировку. Цвет этикетки (ярлыка) стяжного ремня обозначает материал ленты:
- Полиэстер или полиэфир (PES) — синий.
- Полипропилен (РР) — коричневый.
- Полиамид (РА) — зеленый.
- Другие материалы — белый.
Согласно европейскому стандарту EN 12195-2 маркировка стяжных ремней должна содержать следующие данные:
- Допустимая рабочая нагрузка (LC).
- Длина маркированной части стяжного ремня в метрах. Если ремень состоит из двух частей, каждая из них должна иметь собственную этикетку.
- Стандартная ручная сила (SHF).
- Сила натяжения (STF), создаваемая храповым механизмом в ленте ремня при креплении прижимом.
- Указание «НЕ ПОДНИМАТЬ, ТОЛЬКО КРЕПИТЬ».
- Материал ленты.
- Наименование и товарный знак производителя или поставщика.
- Код производителя.
- Указание на соответствие стандарту EN 12195-2.
- Год изготовления.
- Относительное удлинение в % при допустимой рабочей нагрузке (LC).
Способ натяжения и выпуска ленты в стяжных ремнях S.F.S. со стандартным храповым механизмом
Поднимите рукоятку храповика, предварительно пальцами подтянув задвижку на себя. Проденьте ленту в отверстие на храповике
Обратите внимание, лента ремня не должна быть перекручена. Вручную протяните ленту до необходимой длины (рис
1).
С помощью рукоятки храповика натягивайте ленту, выполняя движения вверх и вниз. Сделайте не менее двух с четвертью полуоборота храповика.
Используя задвижку храпового замка, опустите рукоятку и заблокируйте храповой механизм.
Для выпуска ленты подтяните задвижку на себя и поднимите рукоятку храповика до упора вверх (рис. 2).
Выньте ленту и верните храповик в закрытое положение.
Полезные советы
- Закрепив груз стяжными ремнями, через некоторое время после начала движения рекомендуется остановить транспортное средство и повторно проверить натяжение ремней. В случае ослабления ленты, стяжные ремни следует подтянуть. Относительное удлинение ленты стяжных ремней при максимально допустимой рабочей нагрузке (LC) не должно превышать 7%.
- Стяжные ремни следует использовать только по назначению, — для крепления груза. Нельзя использовать стяжные ремни для подъема груза или как буксировочный канат.
- Минимальное количество стяжных ремней для крепления единицы груза — 2 шт.
- Температурный режим использования стяжных ремней из полиэстера (PES) от -40°С до +100°С.
- Прежде чем закрепить груз стяжными ремнями, проверьте устойчивость груза на транспортном средстве. В случае необходимости используйте дополнительные средства крепления и стабилизации груза: уголки, маты противоскольжения, колодки и пр.
- Перед отправлением транспортного средства обязательно проверьте, соответствует ли количество стяжных ремней массе груза, а также, не превышена ли допустимая рабочая нагрузка (LC).
- Для безопасной перевозки груза с острыми краями или с шероховатой поверхностью необходимо использовать дополнительные средства защиты ленты ремня, такие как прокладки, коврики противоскольжения, защитные рукава и уголки.
При эксплуатации стяжных ремней S.F.S. запрещается
- Превышать максимально допустимую рабочую нагрузку (LC).
- Перекручивать или завязывать в узел ленту ремня.
- Зацеплять крюки за ленту ремня.
- Использовать химические реактивы для чистки стяжных ремней.
- Подвергать ленту ремня воздействию высоких температур.
- Деформировать металлические элементы ремня.
Ручная барабанная лебедка – разновидности
Ручная лебедка с барабаном – это классика жанра. Кроме общего элемента – шкива, на который наматывается трос, приспособления имеют различные типы привода.
Односкоростной шестеренчатый привод
К барабану прочно прикреплена большая, основная шестерня. На нее, и на крепление, ложится вся нагрузка. Поэтому надежность элементов должна быть на должном уровне. В зацеплении с основной, расположена ведущая маленькая шестеренка.
Соотношение количества зубьев и есть величина передаточного отношения. Проще говоря – коэффициент усиления. Ведущая шестерня составляет одно целое с приводным валом. Поскольку речь идет о ручном инструменте – на вал надета рукоятка для вращения.
Длина рычага также влияет на степень усиления. Чем плечо рукоятки больше – тем меньше усилия надо приложить.
С помощью подобных устройств можно в одиночку поднимать несколько центнеров груза или перемещать автомобиль весом 2-3 тонны. При этом скорость вращения барабана достаточно высокая.
Многоскоростной шестеренчатый привод
Конструкция состоит из двух или более пар шестерен, каждая из которых обладает коэффициентом усиления в десятки раз. При последовательном зацеплении эти коэффициенты складываются, многократно увеличивая усилие.
Обратная сторона медали – пропорциональное снижение скорости. Имея такую лебедку, вы можете осуществлять медленный вертикальный подъем грузов более тонны, но если вам придется работать с двумя мешками цемента – время подъема растянется на десятки минут.
Поэтому производители предоставили возможность использовать каждую пару шестерен в отдельности. Закрепив рукоятку на прямой паре – мы получаем среднее усилие с высокой скоростью. Перекинув ее на вторую пару – теряем в скорости, но увеличиваем силу в два раза.
Обязательным элементом всех лебедок с ручным приводом является стопор, или «собачка»
Работает он по принципу храпового механизма. После прекращения подачи усилия на рукоятку зубья звездочки упираются в стопор, предотвращая разматывание троса под тяжестью груза. Это повышает безопасность, но механизм имеет недостаток.
При подъеме он работает идеально, а вот при спуске совершенно бесполезен. Во время обратного вращения «собачку» просто откидывают в сторону, освобождая храповик.
Червячный привод
Для увеличения усилия применяется червячный механизм. Принцип расчета передаточной пары, по сравнению с плоскими шестернями несколько иной, но техника та же. Небольшая по диаметру винтовая шестерня вращает основную, закрепленную на барабане.
Преимущество конструкции – большой коэффициент усиления. Еще один плюс – конструкция самостопорящаяся. То есть, если не прикладывать усилие к рукояти – машина остановится. Это повышает безопасность и комфорт.
Ручку можно вращать в любую сторону, поднимать и опускать груз – не опасаясь за то, что он сорвется.
Серьезный недостаток конструкции – большое трение в червячной паре. Механизм нуждается в постоянной смазке, иначе износ будет просто катастрофическим. При работе «на сухую» пара может просто заклинить.
Учитывая механику процесса – есть ограничения по весу, с которым можно работать. Зато инструмент получается компактным, и часто применяется именно в домашнем хозяйстве.
Планетарный редуктор
При выдающейся компактности (механизм редуктора фактически находится внутри барабана), количество шестеренчатых пар может доходить до десяти. Усиление при такой конструкции может достигать сотен раз. Единственный недостаток – высокая стоимость изделия, поэтому в быту применяется редко.
При эксплуатации стяжных ремней категорически запрещается:
- искривление или перекручивание ленты;
- цеплять крюки за ленту или за другие крюки или борта транспортного средства, необорудованные специальными проушинами;
- использовать высокоактивные химические компоненты для чистки ремня;
- использовать ремень при видимой деформации стальных элементов замка и крюков, их коррозии или деформации;
- использовать ремень, лента или волокна которого повреждены, более 10% от общей ширины ленты;
- использовать ремни с поврежденными швами или самой лентой в результате температурного воздействия или воздействия химических элементов;
- использовать ремни с узлами или с запутанной лентой;
- использовать ремни с отсутствующей или нечитабельной информационной биркой.
К эксплуатации допускаются только полностью исправные стяжные ремни!
Помните! Ненадлежащее крепление груза может привести к гибели людей, животных или стать причиной повреждения чужого имущества.
Для справки.
МАКСИМАЛЬНАЯ ДОПУСТИМАЯ РАБОЧАЯ НАГРУЗКА (LC)
LC (Loading Capacity) — максимальная допустимая рабочая нагрузка на ремень — это максимально допустимая сила, которая может быть многократно приложена к ремню без последующих его деформаций. При креплении груза накидным способом, данная величина удваивается. Максимально допустимую рабочую нагрузку (LC) — нельзя путать с исходящей от натяжного механизма силой предварительного натяжения (STF), которая используется при расчетах крепления груза накидным способом.
СИЛА ПРЕДВАРИТЕЛЬНОГО НАТЯЖЕНИЯ (STF)
Под силой предварительного натяжения, понимается сила натяжения, передаваемая от натяжного элемента (храповый механизм) стяжному ремню. Стандарт EN-12195-2 характеризует силу предварительного натяжения, как силу остающуюся в натяжном приспособлении после отпускания рукоятки храпового механизма. Рычажная передача натяжного элемента вырабатывает необходимые силы натяжения. Сила натяжения (STF) обязательна для указания на этикетке стяжного ремня. Она должна составлять минимум 0,10 LC (10% рабочей нагрузки) и максимум 0,5 LC (50%) стяжного ремня. Величины превышающие 0,5 LC не допустимы. Величины силы натяжения приводятся в daN.
СТАНДАРТНАЯ РУЧНАЯ СИЛА (SHF)
- SHF — номинальная сила натяжения ремня. Стандарт EN-12195-2 предписывает при ручном обслуживании натяжных элементов передачи натяжения крепежному ремню ручной силы в 50 daN. Для достижения необходимых сил фиксации и предварительного натяжения, используется физическая сила. Исходя из требований эргономики (наука о взаимодействии человека и машины), затрачиваемая сила определена в 50 daN. Стандартная ручная сила указывается на этикетке стяжного ремня.
ПРОЧНОСТЬ НА РАЗРЫВ И ПРОЦЕНТ РАСТЯЖЕНИЯ
- Прочность на разрыв стяжного ремня, равна минимум удвоенной величине максимально допустимой рабочей нагрузки.
- Растяжение ленты стяжного ремня при достижении максимальной силы крепления (LC) согласно Стандарту EN-12195-2 не должно превышать 7%
В ежедневной практике растяжение ремня часто недооценивают. При длине натянутого ремня 10 метров и с учетом фактора растяжения 7% возможен перепад в длине 70 см. Это означает что лента стяжного ремня при воздействии физической нагрузки, может удлиниться на более чем полметра, а это в свою очередь сокращает практически до нуля, силу предварительного натяжения (STF). Чтоб такую ситуацию не допускать, стяжные ремни после начала движения требуют дополнительной подтяжки.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Для отправки комментария вам необходимо авторизоваться.
Блок, необходимый для работы лебедки
Ручная лебедка, закрепленная на полу или верстаке, способна лишь перемещать предметы по горизонтали. Для подъема тяжестей на высоту необходимо дополнительное приспособление – блок. Представляет собой шкив с подвесом, через который перекидывается трос.
На чертеже изображен механизм действия комплекта из лебедки и блока.
Причем у этого приспособления есть дополнительные возможности. Каждый добавленный блок увеличивает силу на тросе – вдвое.
Это свойство блочных приводов широко применяется в такелажных работах. При компактном исполнении в помощь лебедке приходит блоковый усилитель.
Все перечисленные приспособления продаются за немалые деньги. И любое из этих изделий можно изготовить самостоятельно.
Храповый механизм для стяжных ремней
Доставка продукции ООО «Самсон» производится во все регионы России и страны ближнего зарубежья. При оформлении у нас заказа вы можете выбрать наиболее удобный для Вас способ получения товара.
- Самовывоз.
- Доставка транспортной компанией.
- Cлужба курьерской доставки.
Транспортировкой готовой продукции занимаются ведущие экспедиционные компании России, готовые предложить различные способы доставки и удобные для Вас сроки и схемы перевозок.
Для небольших партий товаров наиболее востребована услуга транспортных компании по доставке сборных грузов. Наше предприятие бесплатно доставляет товары до терминала ТК, в этом случае на покупателя ложится оплата услуги перевозки груза между терминалами и доставки до двери (в случае необходимости).
Для отправки крупногабаритных грузов или больших партий товаров, возможно фрахтование специального автотранспорта или контейнера.
Отправка заказа производится после поступления оплаты на расчетный счет компании в согласованные с получателем сроки. Доставка грузов до терминала транспортной компании производится 2 раза в неделю – вторник и четверг.
Получить более подробную информацию можно у наших менеджеров или на официальных сайтах ТК.
Калькулятор расчета стоимости доставки:
Лучшие храповые секаторы
В основе ножниц с храповым механизмом лежит принцип трещотки, позволяющий разделить усилия и удалить проблемные ветки в несколько этапов без потери ровности среза. Обрезка же деревьев – важный этап в уходе за садом. Во время работы инструмент издает характерный треск. Среди 7 проанализированных специалистами Vyborexperta.ru моделей наиболее удобными, безопасными и эффективными признаны 3 секатора.
Raco 4206-53/150C
Профессиональный секатор с храповым механизмом или, по-другому, трещоткой. Это приспособление позволяет не прикладывать много усилий при нажатии на ножницы и выполнять ровный, аккуратный срез. Благодаря ему лезвия двигаются только в одну сторону, без обратного хода, что удобно для обработки толстых ветвей. Инструменту «по зубам» поверхности диаметром 20 мм. При таких возможностях модель успешно работает с молодыми деревьями и кустарниками.
Raco 4206-53/150C – одноручная конструкция, которую во время обрезки требуется держать в одной ладони. Это освобождает другую руку и позволяет для безопасности опираться на лестницу при работе на высоте. Смыкание лезвий происходит без особых усилий благодаря специальной пружине, рассоединяются они так же легко. Хорошо продумана и безопасность секатора – для транспортировки и хранения можно временно заблокировать режущие элементы.
Достоинства
- Есть петля для пальцев для удобства хвата;
- Вес 250 г;
- Алюминиевые ручки, противостоящие коррозии;
- Резиновые накладки не натирают руки;
- Двухкомпонентная рукоятка для надежного хвата.
Недостатки
- Поначалу рукоятки тяжеловато закрываются на замок;
- Местами заметна щель в месте фиксации резиновой вставки.
Лезвия садового секатора хорошо затачиваются под контролем компьютера, что обусловливает качественный, аккуратный рез. Они продолжительное время не стачиваются и уверенно работают за счет встроенной в масленку щетки для очистки режущей части.
Центроинструмент Finland 1611
Еще один секатор в рейтинге с храповым механизмом, только данная модель осуществляет рез в 3 этапа. Благодаря этому он получается ровным и аккуратным, а также удается избавиться от толстых веток. Его диаметр равен 25 см, однако в несколько шагов можно разрезать и более толстые поверхности. Инструмент довольно длинный (22 см), поэтому с ним удобно работать и мужчинам, и женщинам.
Изделие весит 245 г и его нетяжело держать в течение длительного времени. Лезвия отличаются остротой и долго не стачиваются. Режущая часть изготовлена из устойчивой к коррозии стали. Модель хорошо берет как сухую, так и влажную древесину. Для нее характерны удобные ручки с петлей под пальцы, что обеспечивает комфортный и безопасный хват.
Достоинства
- Встроенная масленка;
- Гарантия на 2 года;
- Надежный фиксатор лезвий;
- Не требует много усилий;
- Увеличенная режущая способность.
Недостатки
Съемные лезвия непросто найти.
Mr.Logo 16740
Модель с храповым механизмом, который позволяет двигаться лезвиям только на сжатие, а обратный ход блокируется. Такой принцип работы облегчает разрезание толстых веток и особенно актуален при ослабленных руках. Режущую часть на время бездействия инструмента можно заблокировать для безопасности хранения. У садовых ножниц имеется возвратная пружина, исключающая необходимость прикладывания усилий при размыкании лезвий.
Секатор «Mr.Logo 16740» предназначен для фиксации в одной руке, что позволяет освободить вторую. Это особенно актуально при обрезке деревьев на высоте, когда нужно за что-то держаться во избежание падения. В отличие от предыдущих моделей, тут не предусмотрены петли для пальцев, однако имеется резиновая накладка. Благодаря ей удается избежать натирания кожи и скольжения ладони.
Достоинства
- Максимальный диаметр среза – 24 мм;
- Вес 245 г;
- Нержавеющие стальные ручки;
- Легко обрезает ветки;
- Не ломает древесину.
Недостатки
Резиновые накладки неустойчивы к царапинам.
Общая длина инструмента равняется 20.5 см, что позволяет с комфортом использовать секатор для обрезки высоких деревьев.
Разновидности механизма
Существует множество классификаций, обусловливающих разнообразие храповиков. К примеру, профилированная поверхность может быть реечной или барабанной. Первый вариант используется в особых случаях, так как линейное размещение зубцов менее функционально и эргономично, чем по окружности. Барабанные же системы как раз и представляют собой устройства с рабочими колесами. Есть и классификация профиля основы, на которой располагаются пазы. Он может быть прямоугольным, радиальным и пологим. Чаще применяются радиальные системы как наиболее удобные в использовании, надежные и компактные. С прямоугольным профилем обычно выполняется храповый стяжной механизм, поскольку небольшие размеры регулирующей оснастки в данном случае не позволяют использовать зубцы с заостренными и наклонными гранями.
