Хускварна 240 как снять карбюратор

Регулировка карбюратора

Бензопила «Husqvarna 240», настройка карбюратора, которая может быть выполнена вами самостоятельно. это инструмент, который нельзя ремонтировать дома. Однако конфигурация упомянутого узла может быть выполнена независимо, для этого необходимо научиться отличать винты. Каждое из них имеет буквенное обозначение, первое. для регулировки низких оборотов, другое для регулировки верхних оборотов, а третье. для регулировки скорости холостого хода.

Несмотря на то, что заводская настройка считается оптимальной, с помощью винтов вы можете отрегулировать работу двигателя. Иногда это необходимо, когда климатические условия отличаются от тех, которые рекомендованы изготовителем. Чтобы увеличить скорость, указанные первые два винта должны быть повернуты по часовой стрелке. Последовательность использования винтов соответствует указанной выше. Если у вас есть какие-то сомнения, лучше обратиться к специалисту, потому что если карбюраторная бензопила «Husqvarna 240» отрегулирована неправильно, двигатель может выйти из строя.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

рмнт.ру

09.02.17

Особенности эксплуатации модели

Придерживаясь рекомендаций по эксплуатации от производителя, Вы значительно продлите срок службы бензопилы, убережете ее от преждевременного ремонта. Одно из основных требований – использование качественных горюче-смазочных материалов. Заправлять пилу следует смесью бензина с маслом в пропорции 1:40. Подходит бензин марок АИ-92 или 95. Масло подбирается исходя из условий эксплуатации. Это может быть как минеральное масло, так и синтетика

Второй вариант более дорогой, но все же эффективнее.Важно также правильно произвести обкатку инструмента. Она проводится по такому алгоритму:

Заведите бензопилу и прогрейте ее в течение нескольких минут.
Поработайте инструментом около получаса в режиме легких нагрузок, распиливая тонкие ветки.
Далее можно постепенно увеличивать нагрузки.

Как отрегулировать карбюратор на бензопиле Хускварна 240?

Любая техника время от времени подвержена поломкам. Основные неисправности бензопилы Хускварна 240 связаны с ремонтом карбюратора, других составляющих топливной системы, с неисправностями масляного насоса. В случае поломки масляного насоса цепь для бензопилы Husqvarna 240 перестает вращаться из-за отсутствия смазки. Также повреждения бензобака или топливных шлангов могут быть причиной того, почему вытекает бензин из пилы. Если пила совсем перестала заводиться, в первую очередь следует убедиться в качестве топливной смеси, проверить искру свечи зажигания. При необходимости свечу очищают или заменяют на новую, проводят настройку карбюратора.

Регулировка карбюратора требуется еще и в тех случаях, если бензопила стала заводиться плохо, глохнуть при нагрузке, а также если изменился тип топлива или условия эксплуатации. Проводить настройку карбюратора стоит после предварительной очистки воздухофильтров и прогрева двигателя.

Далее действуйте по такому алгоритму:

Винт L поворачивается на максимум. Затем сразу же следует вернуть винт на четверть оборота назад.
Удерживая ручку газа, на четверть оборота проверните винт Н.
Сбросьте газ и проверните винт Т по часовой стрелке до начала движения цепи. После этого сразу же проверните винт обратно до остановки цепи.

Схема расположения соответствующих винтов приведена ниже:

Бензопила «Husqvarna» 240 – моторизированный ручной инструмент полупрофессионального класса мощности, который позволяет производить распиловку крупных бревен, деревянных заготовок, валку леса в производственных масштабах или заменит ручной труд по обрезке или уходе за садами и парками.

Бензопила Хускварна 240 рассчитана на ежедневное использование, объем которого составляет 3-4 часа.

Шведский весь производственный цикл по сборке и тестированию бензоинструментов наладил в США, что необходимо учитывать, приобретая технику от этого бренда, но выпущенную в Китае или любой другой стране.

Руководство пользователя

Читайте так же

Производитель подчеркивает, что пилу нельзя использовать до тех пор, пока цепь не будет обработана достаточным количеством масла. Перед началом работы необходимо прочитать инструкцию, и из-за этого вы можете узнать о мерах безопасности на работе.

Например, если вы неправильно объедините цепь и пильную полосу, это увеличит вероятность отдачи. Но даже если вы познакомитесь с руководством, невозможно предусмотреть возможные ситуации при работе с пилой, поэтому оператор должен быть осторожным, руководствуясь здравым смыслом. При работе требуется защитные наушники, специальный шлем, очки и комбинезон.

Для чего нужна первичная регулировка?

Первичная обкатка бензопилы: работа с тонким материалом

Датчик кислорода:назначение,виды,устройство,фото,принцип работы

Большинство современных бензопил поступают в продажу отрегулированными. Тем не менее, качество заводских настроек не мешает проверить – в конце концов, работать с инструментом придётся именно вам.

При первом запуске бензопила должна работать в щадящем режиме. Поэтому на протяжении нескольких часов после старта рекомендуется не перегружать двигатель и выполнять резку только небольших веток и стволов толщиной до 10 см.

Подстраховаться от сбоев в работе карбюратора бензопилы помогут простые правила:

Всегда смешивайте бензин и масло в соответствии с цифрами, указанными class=»aligncenter» width=»345″ height=»400″ Пропорции топливной смеси для двигателя бензопилы
Не готовьте топливную смесь заранее – свойства бензина и масла в смешанном состоянии со временем теряются. Исключение составляет горючее для интенсивно используемого инструмента, однако и здесь не следует превышать примерно недельную норму.
Применяйте масло, предназначенное для двигателя вашей бензопилы. Топливная смесь с ненормативным составом выведет его из строя всерьёз и надолго.
При приготовлении топливной смеси учитывайте влияние на её составляющие климатических условий.

Бензопила должна правильно стартовать, обеспечивать стабильную скорость вращения звёздочки и плавность прироста/спада мощности. При работе двигателя не должно быть посторонних стуков, хлопков и шумов.

Профессиональная ручная бензопила в работе

Главное при первичной обкатке инструмента проследить за тем, чтобы расход топлива соответствовал используемой мощности, т.е. на практике пила не должна гаснуть, «чихать», дымить и работать рывками.

Как распознать сбои в карбюраторе?

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

отсутствии фиксации регулирующих винтов;
Регулировочные винты бензопилы
износе поршневой группы;
Новая ЦПГ бензопилы Husqvarna 365
засоре топливно-воздушных каналов;
повреждении воздушных фильтров;
Воздушный фильтр бензопилы с капроновой вкладкой
плохом качестве бензина или масла.

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

«Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

Основные неисправности и способы их устранения

Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.

Бензопила Хускварна не заводится

Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.

В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.

Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.

Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.

В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.

Если пила заводится, но плохо

Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.

Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.

Цепь бензопилы крутится на холостом ходу

Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.

Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.

Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ

Почему бензопила Хускварна глохнет при нажатии на газ

Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.

Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.

Почему не смазывается цепь на бензопиле Хускварна

Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.

Причин может быть несколько:

Неисправность масляного насоса;
Засор фильтрующего элемента, установленного в баке;
Неисправность сапуна масляного бака;
Разрыв масляного шланга;
Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
Засор масляного канала в корпусе пилы;
Засор канала подачи масла в шине;
Неисправность шестерни привода масляного насоса.

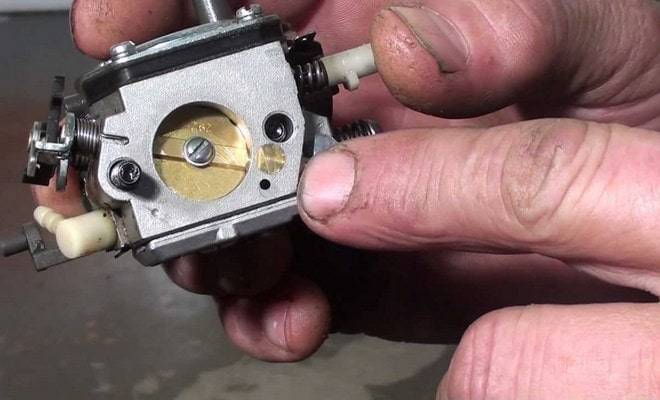

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт».

Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Дополнительно: Что такое высоторез и какой выбрать?

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Когда необходима регулировка

Необходимость в настройке карбюратора бензопилы возникает редко. Чаще появляются проблемы с поступлением топлива, воздуха либо износом деталей. Но иногда регулировка все же требуется:

заведенный двигатель глохнет через несколько секунд, либо не заводится — причина этому слишком богатая смесь;
избыточный выхлоп, высокие обороты, увеличившийся расход — в этом случае, напротив, смесь слишком бедная, т. е. не хватает воздуха;
обороты держатся на одном уровне после их снижения или повышения оператором — причиной может быть залипший игольчатый клапан.

Факторы, приводящие к таким изменениям, могут быть следующими:

Сильная вибрация повреждает защитную крышку, и регулировочные жиклеры выкручиваются, изменяя настройку. В этом случае возможно отрегулировать карбюратор на бензопиле.
Износ элементов поршневой системы. Настройка карбюратора в такой ситуации может оказать временную помощь. Рекомендуется замена изношенных компонентов.
Некачественное топливо, неисправный фильтр либо долгое хранение может стать причиной засоров. В этой ситуации карбюратор необходимо снять, промыть специальной жидкостью либо чистым бензином, собрать и вновь отрегулировать.

Начинать настраивать работу пилы лучше всего с проверки жиклеров, подачи топлива и воздуха. После этого переходить к демонтажу карбюратора, а потом — к проверке поршневой системы.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

Открутив удерживающие крепления, снимаем верхний кожух пилы.
Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Устройство бензопилы Husqvarna 240

Главное отличие бензопилы Husqvarna 240 от большинства рыночных аналогов заключается в отличном качестве ее заводской сборки. Садовый инструмент комплектуется долговечным бензиновым 2-тактным мотором, объем цилиндра которого составляет 38,2 см3. Двигатель дополнен надежным ручным стартером, фирменным японским карбюратором Walbro, ручным насосом для предварительной подкачки горючего, а также топливным баком.

Для более удобной эксплуатации бензопила Хускварна 240 оснащена доработанной системой подавления вибрации. В устройство системы входит 6 металлических пружин, которые, во время работы ДВС на максимальных оборотах, принимают колебания коленчатого вала на себя. Таким образом, вибрация на рукоятках садового инструмента практически не ощущается.

Для непрерывной связи двигателя с пильными органами в устройстве модели предусмотрено долговечное сцепление, все запчасти которого изготовлены из металла, обладающего высокой стойкостью к износу и коррозии. За воспламенение горючего в цилиндре ДВС отвечает качественная система зажигания, состоящая из катушки, свечи и электрической проводки.

Пильная гарнитуры садового инструмента включает в себя стальную шину и цепь, за смазку которой отвечает автоматический масляный насос. Цепь для бензопилы Хускварна 240 натягивается при помощи боковой звездочки. Для аварийной остановки гарнитуры в случае ее попадания на гвоздь или металлическую проволоку в устройстве модели предусмотрен долговечный инерционный тормоз, включение и выключение которого выполняется при помощи отдельного рычага.

Бензопила Husqvarna в 240-ой модификации комплектуется надежным корпусом, изготовленным из ударопрочного пластика. В нем предусмотрены отдельные пластины, которые, в случае необходимости, можно снять. Это упрощает ремонт карбюратора и замену расходных запчастей бензопилы.

Технические характеристики бензопилы «Husqvarna 240 16-3 / 8 9665112-26»

Эта модель стоит 13 000 рублей. и имеет систему очистки воздуха, которая уменьшает износ фильтра. Двигатель в устройстве достаточно надежный и мощный, он способствует экономичному расходу топлива, уменьшая количество вредных выбросов. Во время запуска бензопилу необходимо прогревать. Как только холодный инструмент запущен, вы должны позволить ему работать в течение 30 секунд. Затем вы можете использовать и отпустить рычаг дроссельной заслонки. Это подготовит инструмент для работы.
