Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Преимущества и недостатки бензопилы

В достоинствах этой модели:

  • высокое качество используемых материалов и заводской сборки, способствующих выработке назначенного ресурса с минимальными эксплуатационными расходами;
  • оптимальное соотношение веса и мощности;
  • балансировка и удобный захват;
  • достаточно мощный и экономичный для своей кубатуры двигатель с существенным запасом вращательного момента;
  • комфортные уровни вибрации и шумов, позволяющие оператору повысить производительность распиловочных работ за счет сокращения времени перерывов на отдых.

Существенных недостатков в конструкции пилы Хускварна 135 не отмечено. В отрицательных отзывах — отсутствие автоматической смазки пильной цепи и визуального контроля расхода топлива и масла, высокая стоимость фирменных запасных частей и смазочных расходников.

Инструкция по эксплуатации

Чему учит эксплуатационная инструкция? Она обязательна к прочтению новоявленным владельцам цепной пилы Husqvarna, однако и бывалым будет интересно изучить особенности данного агрегата.

Устройство бензопилы

Основные разделы руководства:

Схема, сборка, деталировка бензопилы.
Характеристики модели 135.
Комплектация бензопилы “Хускварна” 135.
Меры предосторожности.
Принципы работы с бензоинструментом.
Этапы введения в работу цепной пилы, порядок ее запуска.
Обкатка.
Техобслуживание.
Неполадки бензопилы Husqvarna 135.

Правила техники безопасности при работе пилой:

  • использовать средства защиты при каждой работе с бензопилой “Хускварна” 135;
  • проводить работы на открытом пространстве (не в помещении) при отсутствии посторонних;
  • выполнять работы только исправным инструментом;
  • соблюдать меры безопасности при заправке бензопилы (выполнять заправку пилы не ближе чем в 5 м от места проведения работ);
  • не разбирать работающую бензопилу.
  • не пилить тупой цепью;
  • пилить только всей шиной, не ее концом (риск отдачи).

Первый запуск

Подготовка к запуску бензопилы Husqvarna 135:

  • Монтируется пильная гарнитура, натягивается режущая система.
  • Готовится топливная смесь и производится заправка бензопилы (на 1 л бензина марки АИ-92 берется 100 мл масла для 2-х тактных двигателей от “Хускварна”.
  • Масляный бачок заполняется хускварновской цепной смазкой.
  • Проверка надежности крепежей.
  • Бензопила Husqvarna запускается согласно указаниям в руководстве.
  • При работающем двигателе проверяются: холостые обороты; срабатывание цепного тормоза; подача цепной смазки.
  • Работы по очистке бензоинструмента: корпус, фильтр, свеча, звездочка, гарнитура, карбюратор.
  • Смазочные работы: звездочка, редуктор.
  • Заточка режущей цепи.
  • Ремонтные и наладочно-отладочные работы.

Ремонт и обслуживание

Модель новая и запчастей на рынке мало. Однако замечено, что бензопила не склонна к серьезным поломкам, если ее грамотно эксплуатировать. Внутреннее устройство простое, поэтому мелкий ремонт или замену агрегатов можно произвести самостоятельно.

В результате наблюдений замечены следующие проблемы:

  • Сложно настроить карбюратор.
  • Скачки холостых оборотов.
  • Нестабильная работа двигателя в случае некачественного топлива или масла.
  • Повышение вибрации при скачках оборотов.
  • Выходят из строя свечи.
  • Быстро изнашивается «родная» цепь.
  • Вытекает масло из бочка, если пила лежит на боку.
  • Попадает воздух в систему, когда топливо полностью израсходуется.
  • Постоянная протечка масла несмотря на хорошую сборку.

Модель оснащается карбюратором Zara, который зарекомендовал себя только с хорошей стороны. Тем не менее с ним постоянно возникают проблемы: то двигатель глохнет на холостых оборотах, то во время работы обороты прыгают. Непонятно с чем это связано, но регулярно приходится глушить пилу и регулировать карбюратор. Это массовая проблема для всех бензопил данной модели, даже новых. В остальном серьезных недостатков не замечено. Пила исправно выполняет свою работу и не ломается при повышенных нагрузках.

Обкатка модели Husqvarna 135 16 X-Torq

Для того, чтобы новая бензопила Husqvarna 135 прослужила как можно дольше и не беспокоила своего владельца непредвиденными поломками, нужно правильно обкатать недавно купленный садовый инструмент.

Для этого нужно действовать в таком порядке:

Вначале потребуется приготовить подходящую топливную смесь, разбавлять которую нужно только в той пропорции, которую указывает производитель модели

При этом, отдельное внимание стоит уделить выбору моторного масла. Чтобы избежать серьезных поломок бензиновой пилы в дальнейшем, лучше всего постоянно использовать для приготовления горючего фирменное масло Husqvarna. Оно содержит все нужные компоненты, которые облегчат запуск мотора, сократят объемы выбрасываемых им отработанных газов, а также защитят ЦПГ двигателя от коррозии и нагара

Разбавлять масло нужно в чистом бензине марки АИ-92, купленном на проверенных АЗС; После этого нужно внести масло для смазки цепи. Для этого в устройстве бензопилы Husqvarna предусмотрен отдельный бачок; Затем нужно завести пилу, действуя строго по указаниям в руководстве по эксплуатации. После первого запуска двигатель садового инструмента примерно 15 минут должен проработать на холостых оборотах. При этом каждые 30–45 секунд оператор должен несколько раз резко нажимать на курок газа; Далее можно приступать распиливанию тонких веток. Работать сразу с толстой древесиной запрещено, так как повышенная нагрузка на двигатель бензопилы приведет к образованию заусенцев на стенках цилиндра ДВС; Распиливать тонкую древесину нужно до полной выработки первого бака. Затем потребуется заправить модель еще раз и приступить к работе с более толстой древесиной

Оно содержит все нужные компоненты, которые облегчат запуск мотора, сократят объемы выбрасываемых им отработанных газов, а также защитят ЦПГ двигателя от коррозии и нагара. Разбавлять масло нужно в чистом бензине марки АИ-92, купленном на проверенных АЗС; После этого нужно внести масло для смазки цепи. Для этого в устройстве бензопилы Husqvarna предусмотрен отдельный бачок; Затем нужно завести пилу, действуя строго по указаниям в руководстве по эксплуатации. После первого запуска двигатель садового инструмента примерно 15 минут должен проработать на холостых оборотах. При этом каждые 30–45 секунд оператор должен несколько раз резко нажимать на курок газа; Далее можно приступать распиливанию тонких веток. Работать сразу с толстой древесиной запрещено, так как повышенная нагрузка на двигатель бензопилы приведет к образованию заусенцев на стенках цилиндра ДВС; Распиливать тонкую древесину нужно до полной выработки первого бака. Затем потребуется заправить модель еще раз и приступить к работе с более толстой древесиной.

Чтобы повысить эффективность бензопилы, как во время обкатки, так и при последующей эксплуатации, нужно уделять особое внимание состоянию ее пильной гарнитуры. Своевременная заточка цепи позволяет садовому инструменту быстрее спиливать древесину и оставлять после себя ровную аккуратную линию распила. Эксплуатация бензопилы с не заточенной цепью не только ухудшит качество работы, но и создаст дополнительную нагрузку на двигатель модели

Эксплуатация бензопилы с не заточенной цепью не только ухудшит качество работы, но и создаст дополнительную нагрузку на двигатель модели.

Сфера применения

По производительности, экономичности содержания и безопасности работы 135-я модель бренда в своей категории находится на уровне лучших мировых разработок.

Функционал пилы Хускварна 135 включает в себя возможность работы с древесиной среднего диаметра.

Инструмент может эффективно использоваться:

  • для расчистки участков от старых деревьев и кустарников;
  • декоративной обрезки веток;
  • заготовки дров;
  • строительства деревянных срубов и строительных конструкций общего и специального назначения;
  • длина 16-ти дюймовой гарнитуры позволяет работать с топливной или строительной древесиной диаметром более 300 мм;
  • компактные размеры инструмента определяют его пригодность для работы в труднодоступных местах, транспортировки в багажнике автомобиля или при наличии чехла — в общественном транспорте.

Это интересно: ТОП-4 популярных цепных бензопил Homelite (Хомлайт) и их технические характеристики — изучаем в общих чертах

Обзор цепной бензиновой пилы Husqvarna 135

Цепная бензопила Хускварна 135 является инструментом бытового назначения, незаменимого в частном хозяйстве. При создании цепной пилы, производитель техники учел пожелания своего потребителя, пользующегося ранее выпущенными моделями, собрав в одной бензопиле все лучшее из предыдущих модификаций. Назначение бытовой бензопилы Husqvarna 135 — распиловка бревен, досок. обрезка деревьев и т. д.

Цепная пила Хускварна 135 отличается небольшим весом (4,4 кг. без оснастки) и компактными размерами. Двухтактная карбюраторная силовая установка мощностью 2,04 л. с. оснащена системой X-Torq, которая снижает расход топлива на 20 % и уменьшает количество выбрасываемых бензопилой вредных выхлопов (количество токсинов снижается до 70%). Двухступенчатая очистка воздуха позволяет увеличить ресурс работы съемных фильтров. Для облегчения запуска бензоинструмента в любую погоду была установлена система легкого старта Smart Start. Запускается бензопила при помощи инерционного стартера, управление дросселем полуавтоматическое. Агрегат оборудован универсальным улучшенным карбюратором марки Zama EL 41, зажигание электронного типа. Для гашения возникающей при эксплуатации вибрации используется демпферная система. Смазка цепи осуществляется автоматически.

Чтобы защитить владельца техники во время работы от случайного отскока, обрыва цепи, производителем предусмотрены цепеуловитель и цепной тормоз. Натяжитель цепи размещен в боковой части агрегата.

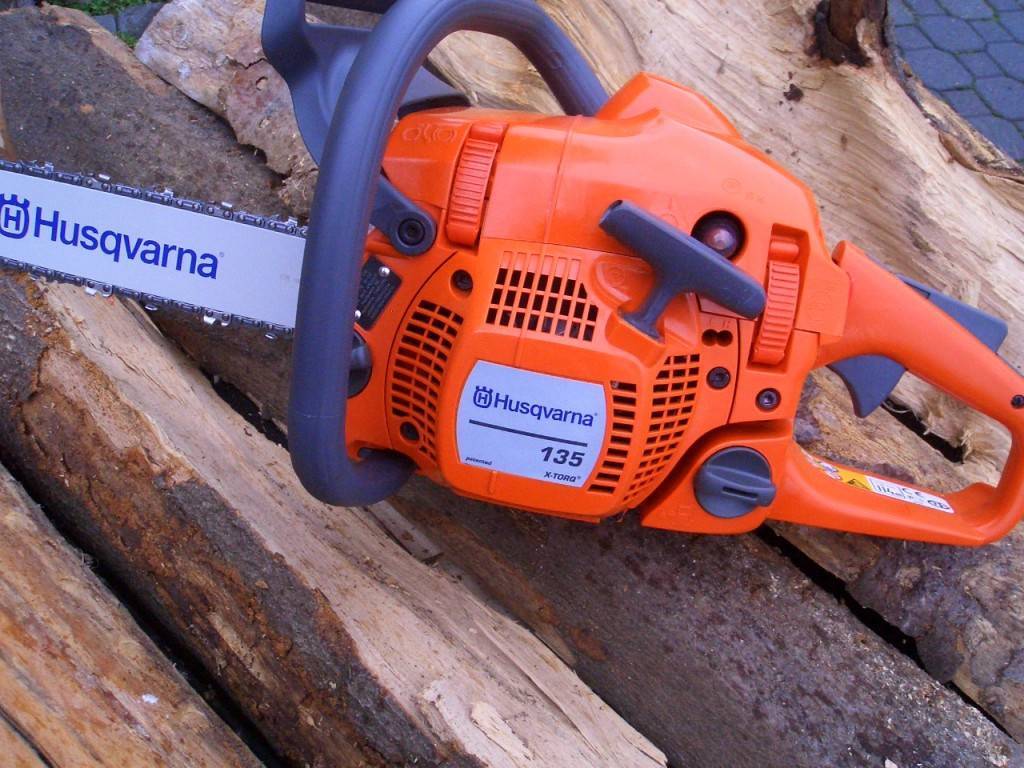

Хускварна 135

Технические характеристики

Тип:бензопила
Конструкция:ручная
Мощность, Вт:1500 Вт
Количество скоростей:1
Шаг цепи:3/8 дюйма
Длина шины, см:40 см
Объем двигателя, куб. см:40.9 куб. см
Емкость топливного бака:0.37 л
Емкость масляного бака:0.25 л
Функции и возможности:антивибрация, тормоз цепи
Уровень шума:114 дБ
Вес:4.4 кг (без шины и цепи)
Тормоз цепи:есть
Ширина паза шины:1.3 мм
Антивибрация:есть

Стоимость данного агрегата на отечественном рынке варьируется в пределах 13 тысяч рублей.

Особенности

  • бытовой инструмент;
  • малый вес;
  • двухступенчатая очистка воздуха;
  • улучшенный карбюратор Zama EL 41;
  • использование мотора с системой X-Torq;
  • облегченный запуск бензопилы;
  • демпферная антивибрационная система;
  • полуавтоматическое управление дросселем;
  • автоматическая подача цепной смазки;
  • высокая мощность (2 л. с.);
  • ремонтопригодность;
  • защита рук;
  • экологичность;
  • цепной тормоз;
  • надежность;
  • выносливость;
  • легко достать запчасти.

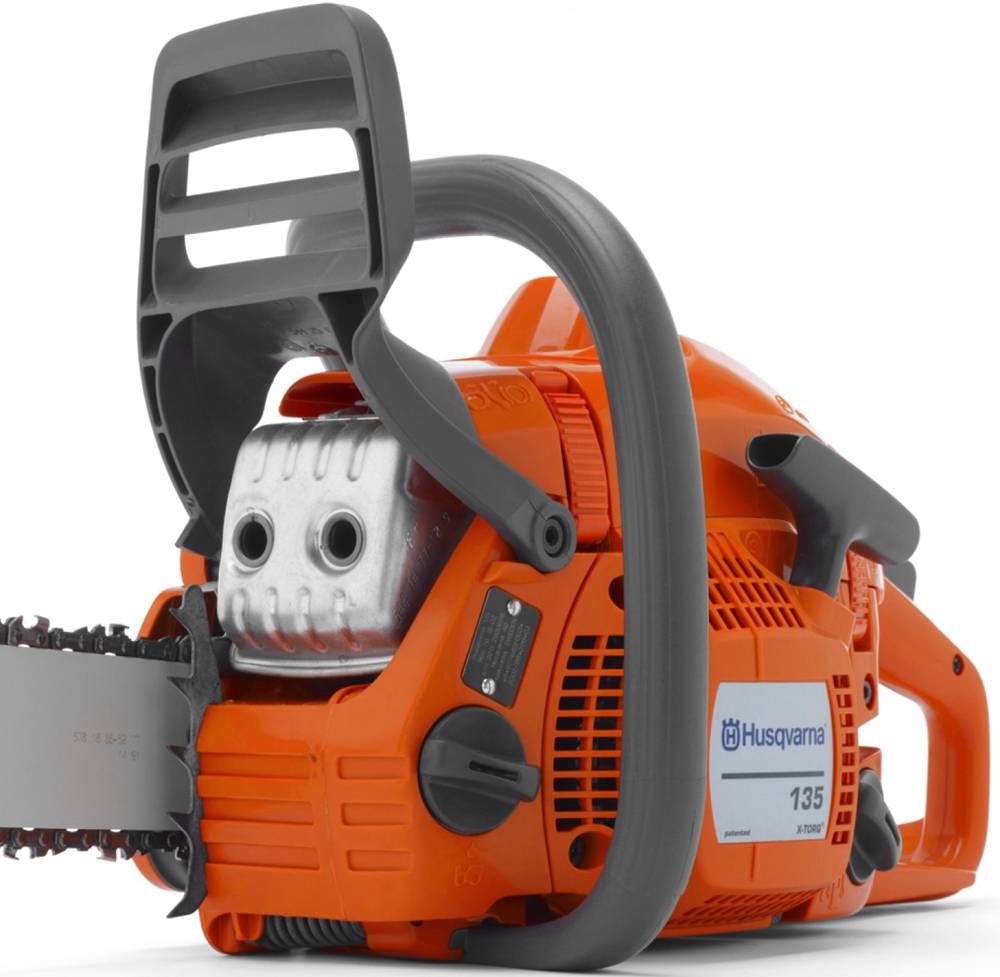

Модель Хускварна 135

Инструменты

57 votes

+

Голос за!

Голос против!

Бензопила — это необходимый инструмент при ведении хозяйства. Используется для профессиональной валки деревьев и для повседневного ухода за загородным участком. Пила работает на смеси бензина с маслом и автономна от электроэнергии.

  1. Общая характеристика бензопил
  2. Характеристики бензопилы HUSQVARNA 135
  3. Особенности бензопилы HUSQVARNA 135
  4. Инструкция по эксплуатации бензопилы HUSQVARNA 135

Общая характеристика бензопил

Бензопилы — портативные машины, обычно имеющие двухтактный двигатель.

Инструмент состоит из двух блоков. В одном располагается топливный бак и ручки, во втором – двигатель и пильная часть.

Такая конструкция обусловлена попыткой уменьшения вибрации, поступающей на пользователя.

Гарнитура пилы состоит из звеньев и замкнута в кольцо. Обычно она идет в комплекте с бензопилой. Цепь крепится на шину, которая представляет собой металлическую пластину.

Стандартный ее шаг составляет 0,325, 3/8 или 0,404 дюйма. Чем больше ход, тем наступательней ведет себе пила.

Существует закономерность между объемом и мощностью двигателя и используемой гарнитурой.

При объеме двигателя в 45 – 55 см³ оптимально использование цепи с шагом 0,325 дюйма. Для гарнитуры в 3/8 единицы потребуется более мощный движок.

Шина пилы разнится в размерах. Чем она длиннее, тем больше идет нагрузка на двигатель. Поэтому следует использовать рекомендуемый производителем размер.

Главным показателем бензопилы является мощность его цилиндра. Выбирая инструмент, оцените, для каких целей он будет использоваться. Для заготовки дров и срезания сучков хватит бытовой бензопилы. Для резки твердой и большой по диаметру древесины выбирайте модели мощнее.

Характеристики бензопилы HUSQVARNA 135

Бензопила HUSQVARNA 135 относится к бытовому типу инструмента. Она подходит для нерегулярного распила досок и среза отдельных деревьев.

Машина продается в комплекте с цепью и шиной в 40 см, защитным чехлом под пильную гарнитуру и набором ключей.

HUSQVARNA 135 имеют следующие технические показатели:

  • Объем движка 40,9 см³ с максимальной мощностью в 1,5 кВт.
  • Ход цепи 3/8 дюйма.
  • Величина топливного бака 0,37 л, масляного – 0,25 л.
  • Вес 4,4 кг.
  • Величина шума свыше 110 дБ.
  • Максимальная скорость цепи 22,9 м/с, что составляет 9 тыс. оборотов в минуту.

HUSQVARNA 135 производится в США и идет с гарантией в два года.

Особенности бензопилы HUSQVARNA 135

Легкая бензопила широкого круга применения имеет ряд особенностей:

  • Двигатель с технологией X-Torq. Обеспечивает экономный расход топлива.
  • Быстросъемный воздушный фильтр.
  • Комфортная задняя рукоятка с мягкими ставками.
  • Система очистки воздуха Air Injection.
  • Система бокового натяжения цепи.
  • Легкосъемная крышка двигателя. Ускоряет процесс замены свечи запаливания.
  • Направляющие валочные метки.
  • Комбинированное управление старт – стоп.

Инструмент имеет антивибрационную систему по принципу двух масс и инерционный тормоз.

Инструкция по эксплуатации бензопилы HUSQVARNA 135

1. Общие советы по безопасности:

  • Перед использованием инструмента внимательно прочитайте инструкцию по его эксплуатации.
  • Рассчитывайте свои силы и навыки, приступая к определенной работе.
  • Используйте специальные средства индивидуальной защиты.
  • Имейте при себе аптечку. И избегайте ситуаций, когда некому оказать первую медицинскую помощь.

2. Правила обращения с топливом для бензопилы:

  • Используйте смесь бензина и масла для двухтактного двигателя.
  • Не используйте масло для четырехтактных или лодочных цилиндров.
  • Соблюдайте пропорцию смеси топлива с маслом HUSQVARNA 1:50, с другими маслами 1:33.
  • Смешивание производите в следующем порядке. Налейте в чистую емкость половину необходимого объема бензина и долейте масло, смешайте и налейте вторую часть горючего.
  • Используйте качественное цепное масло. Не применяйте отработанный материал.

3. Советы по работе с HUSQVARNA 135:

  • Перед работой проверьте исправность инструмента.
  • Исключите из зоны работы детей и животных.
  • Держите бензопилу двумя руками. Правой рукой за заднюю ручку, левой – за переднюю.
  • При пилении работайте на полной мощности.
  • Валите деревья тремя подпилами. Направляющие верхний и нижний подпил делайте на глубину ¼ ствола под 45°. Горизонтальный основной пропил делайте с обратной стороны дерева.
  • Вес пилы переносите на материал распила.
  • За техническим обслуживанием обращайтесь в специализированную мастерскую.

Устройство бензопилы Husqvarna 135

Устройство и комплектация бензопилы является типовой для большинства видов пил, в том числе и других производителей. Детали агрегата являются на 99% взаимозаменяемыми, при выборе и заказе можно использовать запасные части многих других бензопил Husqvarna, в частности подходящие к моделям 140, 435, 440. В большинстве случаев, если не оговорено обратное, детали, подходящие для этих пил, можно будет использовать и на модели 135.

Некоторые изменения и особенности устройства возможно уточнить по маркировке.  Буква «E», идущая после цифр в названии модели означает стартер с дополнительной пружиной и с 4-мя «лапами» вместо двух у базовых модификаций моделей. Кроме того, у этих моделей для натяжения цепи не требуется использовать специальный инструмент, без инструмента можно заменить цепь. Все базовые модели отличаются от модифицированных тем, что для замены и натяжения цепи необходимо использовать идущую в комплекте шлицевую отвертку.

«1» в названии модели — используемая пильная гарнитура на 3/8″ х 1,3 мм.
«4» — цепи и шины на 0,325″ х 1,3 мм.

Конструктивно бензопила состоит из:

  • Рукоятки (передняя, задняя и рукоятка стартёра);
  • Крышки (цилиндра, сцепления и стартёра);
  • Ручки тормоза цепи;
  • Резервуара для топлива и масла цепи;
  • Рычагов управления газом, воздушной заслонки, блокировки дросселя;
  • Выключателя зажигания;
  • Глушителя;
  • Шины с её направляющей и концевой звёздочкой;
  • Цепи с винтом её натяжения;
  • Защитного щитка для правой руки.

Фотография запасных частей бензопилы Husqvarna 135 визуально схожа со многими другими фото родственных моделей, в частности с фото модели 137:

Системы смазки и обеспечения безопасности

Конструкция пилы предусматривает смазку и охлаждение гарнитуры подачей масла в рабочую зону. Цепное масло поступает на вход насоса с постоянной производительностью 13 мл/мин из расположенного в корпусе резервуара объемом 250 мл.

Отсутствие автоматической дозировки компенсируется простой конструкцией насоса и его практически безотказной работой.

В случае отброса пилы или возникновения травмоопасной ситуации движение цепи блокируется инерционным механизмом аварийной остановки.

Тормоз срабатывает от перемещения защитного барьера в переднем направлении. Рабочий износ цепи компенсируется натяжным механизмом с удобным боковым расположением.

Базовая комплектация

Базовая комплектация бензопилы Husqvarna:

  • упаковка — картонный короб;
  • инструкция по эксплуатации с гарантийным талоном;
  • ручной тормоз (расположен со стороны правой руки);
  • выключатель запуска и остановки инструмента;
  • винты регулировки карбюратора;
  • глушитель;
  • пильная цепь, звездочка, полотно шины;
  • ручка задняя, с защитой правой руки;
  • крышка сцепления (доступна для моделей 135 и 135е);
  • защита для пильного полотна;
  • универсальный ключ для сборки.

Страна сборки и производства, согласно мануалу модели Хускварна 135 — Швеция. В зависимости от серии выпуска могут встречаться бензопилы, собранные на фирменной заводе Husqvarna в США или Китае. Чтобы убедиться в подлинности инструмента, рекомендуем сверять серийные номера изделий, пользуясь базой поиска на сайте официального производителя.

Устройство бензопилы Husqvarna 135

Основу конструкции бензопилы составляет 2-тактный бензиновый двигатель, работающий по технологии X-Torq. Ее задача заключается в снижении количества несгораемого горючего в составе выхлопных газов. Суть работы этой технологии довольно проста, и, одновременно, максимально эффективна.

После возгорания топлива в цилиндре X-Torq, происходит опускание поршня. Во время этого открывается перепускной канал, сквозь который чистый воздух напрямую попадает в цилиндр. В результате этой технологии переработанные газы выделяются из цилиндра в виде чистого воздуха. Таким образом, мотор потребляет на порядок меньше топлива.

Для охлаждения двигателя в устройстве Хускварна 135 предусмотрена фирменная система принудительной воздушной циркуляции Air Injection. Она состоит из долговечного воздушного фильтра, свободный доступ к которому позволяет быстро заменить изношенный элемент. Фильтр дополняет устройство, распределяющее потоки воздуха при помощи центробежной системы.

Бензопила Husqvarna 135 16 оснащена 2-камерным карбюратором, который также устанавливается на 440-ой модели от шведского производителя. Для предварительной подкачки топлива в режиме холодного запуска инструмент оборудован ручным насосом.

Для управления основными механизмами модели в ее устройстве предусмотрены рычаги газа и тормоза, а также переключатель положения дроссельной заслонки. Все органы управления расположены в задней части бензопилы, в непосредственной близости от рук оператора.

За спиливание древесины отвечает шина и цепь H37 с шагом 3/8 дюйма и шириной посадочного паза в шине размером 0,05 дюйма. Длина шины для установки должна составлять 35–45 см.

Для экстренной остановки шины и пильной цепи в устройстве Хускварна 135 предусмотрен мгновенный инерционный тормоз. Он включается и выключается при помощи отдельной ручки. Для безопасности оператора в комплектацию инструмента также включен щиток, защищающий правую руку вальщика.

Среди дополнительных опций Хускварна 135 выделяется эффективная система снижения вибрации LowVib. Она состоит из нескольких резинометаллических амортизаторов, принимающих на себя колебания двигателя при его работе.

Все внутренние детали и механизмы, а также резервуары для заливки топлива и масла Хускварна 135 помещены в надежный пластиковый корпус. Он выдерживает падения с небольшой высоты и легкие удары о твердые предметы.

Обзор цепной бензиновой пилы Husqvarna 135

Цепная бензопила Хускварна 135 является инструментом бытового назначения, незаменимого в частном хозяйстве. При создании цепной пилы, производитель техники учел пожелания своего потребителя, пользующегося ранее выпущенными моделями, собрав в одной бензопиле все лучшее из предыдущих модификаций. Назначение бытовой бензопилы Husqvarna 135 — распиловка бревен, досок. обрезка деревьев и т. д.

Цепная пила Хускварна 135 отличается небольшим весом (4,4 кг. без оснастки) и компактными размерами. Двухтактная карбюраторная силовая установка мощностью 2,04 л. с. оснащена системой X-Torq, которая снижает расход топлива на 20 % и уменьшает количество выбрасываемых бензопилой вредных выхлопов (количество токсинов снижается до 70%). Двухступенчатая очистка воздуха позволяет увеличить ресурс работы съемных фильтров. Для облегчения запуска бензоинструмента в любую погоду была установлена система легкого старта Smart Start. Запускается бензопила при помощи инерционного стартера, управление дросселем полуавтоматическое. Агрегат оборудован универсальным улучшенным карбюратором марки Zama EL 41, зажигание электронного типа. Для гашения возникающей при эксплуатации вибрации используется демпферная система. Смазка цепи осуществляется автоматически.

Чтобы защитить владельца техники во время работы от случайного отскока, обрыва цепи, производителем предусмотрены цепеуловитель и цепной тормоз. Натяжитель цепи размещен в боковой части агрегата.

Технические характеристики

Тип:бензопила
Конструкция:ручная
Мощность, Вт:1500 Вт
Количество скоростей:1
Шаг цепи:3/8 дюйма
Длина шины, см:40 см
Объем двигателя, куб. см:40.9 куб. см
Емкость топливного бака:0.37 л
Емкость масляного бака:0.25 л
Функции и возможности:антивибрация, тормоз цепи
Уровень шума:114 дБ
Вес:4.4 кг (без шины и цепи)
Тормоз цепи:есть
Ширина паза шины:1.3 мм
Антивибрация:есть

Стоимость данного агрегата на отечественном рынке варьируется в пределах 13 тысяч рублей.

Особенности

  • бытовой инструмент;
  • малый вес;
  • двухступенчатая очистка воздуха;
  • улучшенный карбюратор Zama EL 41;
  • использование мотора с системой X-Torq;
  • облегченный запуск бензопилы;
  • демпферная антивибрационная система;
  • полуавтоматическое управление дросселем;
  • автоматическая подача цепной смазки;
  • высокая мощность (2 л. с.);
  • ремонтопригодность;
  • защита рук;
  • экологичность;
  • цепной тормоз;
  • надежность;
  • выносливость;
  • легко достать запчасти.

Технические характеристики

При собственной массе 4,4 кг, корпус инструмента можно назвать компактным и эргономичным. Этому способствует компактное размещение внутреннего оборудования, топливного и масляного резервуаров.

Модель 135 комплектуется карбюраторным двухтактным силовым агрегатом, объемом 40,9 см3 и мощностью 2,0 л.с. Топливом служит точно дозированная в пропорции 50:1 смесь автомобильного бензина с моторным маслом для двухтактных высокооборотных приводов с воздушным охлаждением.

В достоинствах двигателя дополненного функцией X-Torq:

  • меньший на 20% по отношению к однотипным силовым агрегатам расход топлива и снижение выброса токсических соединений на 50-70%;
  • полуавтоматическое управление заслонкой карбюратора;
  • ручной стартер с системой быстрого запуска;
  • быстросъемный фильтр воздухозаборника;
  • наличие подкачивающего праймер-насоса;
  • минимальные показатели вибрации и рабочих шумов;
  • применение для ответственных узлов и механизмов двигателя кованой стали и нанесение износостойких покрытий, продлевающих моторесурс двигателя в среднем на 30%.

Герметичная катушка зажигания обеспечивает стабильное искрообразование на свече двигателя при работе инструмента в сложных погодных условиях.

МодельHusqvarna 135
ПроизводительHusqvarna
Производство (сборка)США
Родина брендаШвеция
Класс пилыБытовая
Мощность, л.с. (кВт)2,0 (1,5)
Объем двигателя, см340,9
Шаг цепи, дюймы3/8
Толщина цепи, мм1,3
Объем топливного бака, л0,37
Объем масляного бака, л0,25
Длина шины, см (дюймы)40 (16)
Количество звеньев56
Гарантия, лет1
Вес, кг4,4
Инструкция Скачать

Техника безопасности при валке деревьев

Валка деревьев является достаточно травмоопасным процессом, поскольку при малейшей ошибке ствол спиленного дерева, имеющий огромную массу, может обрушиться на человека, работающего с бензопилой. Поэтому недостаточно просто иметь данный агрегат и желание спилить дерево. Перед тем, как приступить к работе с бензопилой, вы должны знать основные правила работы с этим инструментом. Итак, техника безопасности при валке леса содержит следующие пункты, игнорировать которые запрещается.

  1. Оператор бензопилы должен находиться в трезвом состоянии, то есть не быть под воздействием алкоголя или наркотических веществ.
  2. Перед началом работы необходимо проверить техническое состояние бензопилы: заточка и натяжение цепи; исправность шины (нет ли деформации); исправность системы смазки цепи; исправность тормоза пильной цепи; правильность регулировки карбюратора.
  3. При работающем двигателе запрещается прикасаться руками к режущей части бензопилы (шина и пильная цепь). Если требуется провести какие-либо действия с гарнитурой, сначала заглушите двигатель.
  4. Необходимо использовать средства защиты для глаз: защитные очки или щиток.
  5. Поскольку бензопила — инструмент очень шумный, рекомендуется вставить в уши беруши или одеть шумозащитные наушники.
  6. На голову обязательно нужно одевать каску, так как велик риск падения крупных веток во время валки дерева.
  7. Обувь необходимо подбирать по следующему принципу: она должна быть сделана из прочного материала (грубой кожи); на подошве должны иметься глубокие протекторы, эффективно предотвращающие скольжение; носовая часть обуви должна быть защищена металлической пластиной, которая защитит от травмы в случае обрыва цепи и попадания ее в ногу.
  8. Материал одежды должен иметь высокую прочность, быть плотным и хорошо облегать тело. Это значительно снижает риск зацепа одежды пилой и наматывания ее на инструмент.
  9. Не рекомендуется приступать к валке в одиночку.
  10. При работе бензопилой всегда удерживайте ее двумя руками.
  11. Никогда не заправляйте агрегат топливной смесью, находясь в закрытом помещении. Также нельзя этого делать при работающем двигателе. Всегда хорошо затягивайте пробку топливного бачка.
  12. Транспортировать бензопилу в рабочем (собранном) состоянии можно только с чехлом, одетым на режущую часть агрегата.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
