Как устроена бензопила Husqvarna 372 XP, ее характеристики и отличие от подделки

Преимущества и недостатки

Бензопила Husqvarna модели 372 XP совмещает в своих характеристиках преимущества классической компоновки с современными дизайнерскими и инженерными решениями.

Небольшой по отношению к другим профессиональным моделям вес инструмента дополняется удобным захватом, хорошей балансировкой и минимальным уровнем вибрации. Снижение степени усталости предоставляет оператору существенный резерв экономии рабочего времени в пределах 12-15%.

В достоинствах инструмента:

• повышение надежности комплектующих деталей и узлов за счет применения специальной обработки материалов, нанесения износостойких защитных и декоративных покрытий;
• небольшой объем текущих обслуживающих работ;
• взаимозаменяемость унифицированных деталей, комплектов и расходных материалов других производителей;
• высокий уровень безопасности при выполнении валочных и распиловочных работ повышенной сложности.

Существенных недостатков за весь период использования этой модели не обнаружено. Основные претензии относятся к отсутствию праймер-насоса и системы подогрева карбюратора, визуального контроля уровня топлива и цепного масла.

Модель Husqvarna 372 XP реализуется по стоимости от 33000 рублей. Непродолжительное время параллельно выпускалась более совершенная версия Husqvarna 372 XP X-Torq, средней стоимостью 41000 рублей. Массовое производство этой версии по ряду причин было остановлено.

На рынке подержанной техники имеются единичные предложения по продаже бензопил обоих моделей, категории б.у. по стоимости от 20000 рублей.

На отечественном рынке бензопильной профессиональной техники, с продукцией бренда Хускварна успешно конкурируют идентичные по эксплуатационным свойствам модели ведущих производителей — Oleo-Mac 962-18, STIHL MS 361-18 и ECHO CS-620SX или Stihl ms 660 цена которой около 50000.

Устройство, инструкция по техническому обслуживанию инструмента

Бензопила Хускварна 372-хр имеет простое устройство, аналогичное конструкции менее мощных бензопил от производителя husqvarna. Корпус инструмента оснащен двумя ручками — передней и задней, обе рукоятки не скользящие, с покрытием, способствующим заглушению вибрации. Корпус бензопилы выполнен из противоударного пластика. Режущая часть состоит из шины и цепи.

Нормы технического обслуживания бензопилы Husqvarna 372-хр, согласно инструкции:

• ежедневно — проверка состояния цепи и шины, корпуса, снятие любых загрязнений с корпуса, смазывание режущей поверхности бензопилы;
• ежемесячно выполняется — проверка состояния топливного фильтра, при частой эксплуатации — очистка воздушного фильтра;
• раз в 100 часов эксплуатации можно производить регулировку карбюратора.

Топливо и масло, смазочные материалы

Для бензопилы Husqvarna 372-хр идеальным моторным маслом будет фирменное масло от husqvarna. Для заправки бензопилы необходимо приготовить топливную смесь (50:1 — бензин/масло). Предпочтение рекомендуется отдать полусинтетическому маслу для двухтактных двигателей с воздушным охлаждением.

Неисправности бензопилы Husqvarna 372-хр. Таблица 1.

Что нужно помнить?

Поддельный товар – это проблема, с которой сталкиваются абсолютно все мало-мальски приличные изготовители и естественно потребители. Клонируют не только деньги, часы и драгоценности. Подделывают и инструменты. Недавно несколько моих знакомых умудрились вляпаться в эти самые поделки неизвестной китайской фабрики, что собственно и послужило причиной написания этой статьи.

О подделках бензоинструмента можно найти массу сведений в Интернете. Поэтому здесь я Америку не открою, а лишь предупрежу покупателя о потенциальных опасностях.

Почему же подделывают и почему покупают подделки? Ответ на эти два вопроса только один – ЖАДНОСТЬ. Когда у человека есть огромное желание обладать какой-либо дорогой качественной вещью, но не хватает денежных средств на ее приобретение,  у него возникает огромная движущая сила. Вот только вектор этой силы может быть направлен в разные стороны: у одних в сторону созидательного труда, у других в сторону криминала, а у третьих просыпается Жаба. Вот как раз граждане третьей группы и являются основными клиентами индустрии подделок и фальшивок: увидев цену на вожделенную вещь  «во сколько-то» раз ниже, чем у других продавцов оригиналов, эта самая зверушка дергает за веревочки и наша природная жадность делает свое  черное дело – отключается головной мозг и дрожащие руки обменивают купюры на «нечто». Это потом приходит прозрение и понимание, что деньги выброшены на ветер, что куплена всего лишь форма, а за содержание придется раскошеливаться снова. Но бизнес есть бизнес и ничего личного – есть спрос достаточно большой группы людей на дешевые вещи, визуально схожие с известными брендами и было бы глупо (опять же по мнению Жабы) упускать эту возможность. Деньги на подделке инструмента как раз  и зарабатываются на имитации формы качественных вещей, а внутри хлам. Делать же подделку качественно – само словосочетание звучит абсурдно. Эти слова написаны собственным потом и кровью и сдобрены горьким опытом. Думаю, что вы и сами волей или не волей попадали в подобные ситуации.

Хускварна-236

Данная модель заменила полюбившуюся многим 137-ю.

Имея чуть меньшую мощность (1,4 кВт), она, добавив 100 г в весе, обрела 40-сантиметровую пильную шину и главное – новый двигатель, на 20% экономичнее предшественника, обладающий более высоким крутящим моментом и широким диапазоном оборотов, что сделало работу с этой пилой еще более комфортной и немного расширило спектр ее применения.

Правда и стоимость ее несколько выросла и составляет на сегодня почти 11 тыс. руб., но если произвести пересчет на нынешний курс доллара (а эти пилы производят в Швеции и США), то все встанет на свои места.

Технические характеристики модели

Спроектированная с использованием различных инноваций, бензопила Husqvarna 372 XP отличается легкой управляемостью, экономичным расходом топлива и незначительным для такого инструмента весом. Основные узлы цепной пилы изготовлены со свойственным оборудованию бренда большим запасом мощности и работоспособностью. Разборной коленвал состоит из 3 кованых элементов, отличается длительным сроком службы. Увеличению терминов эксплуатации служит и надежная защита двигателя от сора, опилок, частиц древесины. Этой цели служит тонкий быстросъемный воздушный фильтр и продуманная система очистки воздуха. К отличительным чертам 372-й модели также относят:

• технологию X-Torq, которая увеличивает эффективность двигателя даже на малых оборотах;
• мощный мотор объемом 70,7 см2 и количеством оборотов 9600 в минуту;
• быстрый запуск двигателя за счет системы Smart Start и сниженного сопротивления шнура стартера;
• сокращение расхода топлива на 20%;
• уменьшение вредных выхлопов на 75%;
• эффективные демпферы (хорошо гасят вибрацию, защищая руки оператора во время работы);

• быструю регулировку натяжения цепи;
• моментальную остановку цепи при активации тормоза (агрегат максимально безопасен для рабочего);
• объемный топливный бак (до 770 грамм) позволяет пиле работать в автономном режиме долгое время;
• эргономичность инструмента.

Обшитая резиной передняя ручка расположена на Хускварне под углом. Что делает пилу более удобной в работе.

Инструкция по эксплуатации бензопилы Husqvarna 372

Описание модели

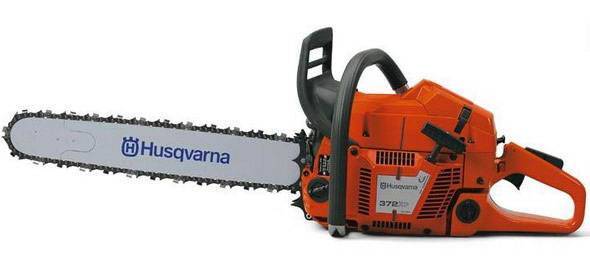

Бензопила Хускварна 372-XP принадлежит к классу профессиональных инструментов, предназначенных для интенсивных нагрузок и способных работать длительное время в активном режиме. Целевое назначение бензопилы Хускварна 372-хр — это распил крупных и средних бревен, обрезка больших веток, заготовка дров на зиму, строительные работы, для которых необходима заготовка крупной кубатуры дерева.

Бензопила Хускварна 372-хр оснащена бензиновым двухтактным двигателем. Мощность агрегата составляет 4100 Вт, что эквивалентно 5, 6 л.с. Объем цилиндра двигателя составляет 70, 7 куб. см. Модель является одной из самых мощных в своем классе и пользуется большой популярностью в связи с износостойкостью, качественным соединением внутренних узлов.

Особенности

• Картер из сплава магния и алюминия. Прочный картер двигателя выдерживает работу на высоких оборотах и создан с учетом активного профессионального использования бензопилы, обеспечивая длительный срок службы
• Кованый коленчатый вал из трех частей обладает исключительной прочностью и долговечностью
• LowVib (Антивибрационная система). Эффективные антивибрационные элементы (демпферы) поглощают вибрацию, защищая руки и кисти пользователя от негативного воздействия
• Регулируемый масляный насос облегчает регулировку смазки цепи в соответствии с вашими потребностями
• Установленный сбоку на корпусе натяжитель цепи. Боковое натяжение цепи делает ее регулирование быстрым и легким
• Эргономичный захват. Расположенная под углом передняя рукоятка обеспечивает лучший захват и естественное рабочее положение кистей рук
• Эффективный тормоз цепи приводится в действие силами инерции
• Быстросъемная крышка воздушного фильтра экономит время при чистке или замене свечи зажигания
• Air Injection (Система очистки воздуха). Центробежная система очистки воздуха для снижения износа и увеличения промежутков между чистками фильтра
• Быстросъемное крепление воздушного фильтра. Существенно облегчает чистку и замену воздушного фильтра
• Smart Start (Система легкого запуска). Двигатель и стартер обеспечивают быстрый и легкий запуск. Сопротивление шнура стартера снижено на 40%

Наша цель — обеспечить Вам самый быстрый доступ к руководству по эксплуатации устройства Husqvarna 365, 372XP . Пользуясь просмотром онлайн Вы можете быстро просмотреть содержание и перейти на страницу, на которой найдете решение своей проблемы с Husqvarna 365, 372XP .

Для Вашего удобства

Если просмотр руководства Husqvarna 365, 372XP непосредственно на этой странице для Вас неудобен, Вы можете воспользоваться двумя возможными решениями:

Руководство по эксплуатации Husqvarna 365, 372XP

Advertisement

Advertisement

Печатная версия

Многие предпочитают читать документы не на экране, а в печатной версии. Опция распечатки инструкции также предусмотрена и Вы можете воспользоваться ею нажав на ссылку, находящуюся выше — Печатать инструкцию . Вам не обязательно печатать всю инструкцию Husqvarna 365, 372XP а только некоторые страницы. Берегите бумагу.

Резюме

Ниже Вы найдете заявки которые находятся на очередных страницах инструкции для Husqvarna 365, 372XP . Если Вы хотите быстро просмотреть содержимое страниц, которые находятся на очередных страницах инструкции, Вы воспользоваться ими.

Sorry, manual briefs data are unavailable at this moment.

Скачавание инструкции

#	Руководство по эксплуатации	Категория	Скачать
1

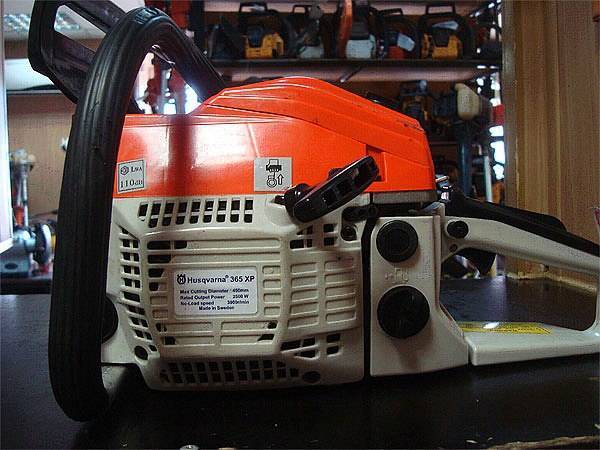

Бензопила Husqvarna 365 XP не имеет никакого отношения к модельному ряду фирмы Husqvarna AB. Это очередная китайская подделка, вроде бензопилы Хускварна 5200. Эти две пилы похожи, как две капли воды. Разница только в названии на наклейке.

Название модели очень похоже на одну из оригинальных пил. Все отличие кроется в одной букве – XP

(китай),SP (оригинал).Настоящие бензопилы Husqvarna 365 выпускаются только в двух модификациях: 365 SP, 365 H . В крайнем случае, название может состоять только из цифр, без букв.

Совершая покупки через интернет – магазины нужно быть очень бдительным. Некоторые, недобросовестные продавцы, выкладывают технические характеристики и фотографии оригинальной бензопилы, а на самом деле продают всего лишь китайскую подделку. Чтобы не столкнуться с подобными продавцами, рекомендуем совершать покупки только в проверенных интернет – магазинах.

Базовая комплектация: пила, шина, цепь, инструкция, спецключ

Технические характеристики

Инструмент весом 6,1 кг характеризуется компактными габаритными размерами, упрощенным доступом к настроечно-регулировочным точкам и заправочным горловинам. Пила комплектуется карбюраторным двухтактным ДВС, работающим на смеси высокооктанового бензина и моторного масла в пропорции 50:1. Силовой агрегат объемом 70,7 см3 развивает на рабочем режиме мощность 3,9 кВт.

В достоинствах двигателя:

• приемистость и стабильность оборотов на всех рабочих и холостых режимах;
• гибкие тяговые характеристики;
• экономный в пределах 1,9 л\ч расход топлива;
• увеличенный запас крутящего момента;
• система легкого старта;
• способность длительное время эксплуатироваться в рабочем режиме без потерь трудового времени на охлаждение.

Автономную работу пилы обеспечивает запас топлива во внутреннем бачке объемом 771 мл.

Модель	Husqvarna 372 XP
Производитель	Husqvarna
Производство (сборка)	Швеция
Родина бренда	Швеция
Класс пилы	Профессиональная
Мощность, л.с. (кВт)	5,27 (3,9)
Объем двигателя, см3	70,7
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,5
Количество звеньев, шт	68
Объем топливного бака, л	0,77
Объем масляного бака, л	0,4
Длина шины, см (дюймы)	45 (18)
Гарантия, лет	1
Вес, кг	6,1
Инструкция	Скачать

Основные особенности

Рассматривая основные характеристики «Хускварна 365», вы должны обратить внимание на ее преимущества, среди которых следует выделить:

• надежность;
• продуманность конструкции;
• простоту обслуживания.

Оборудование довольно надежно, ведь оно оснащено системой очистки воздуха, что обеспечивает бесперебойную работу. Между чистками фильтров вы сможете выдерживать продолжительные интервалы, что будет способствовать уменьшению износа. Конструкция продумана, ведь масляный насос позволяет регулировать смазку цепи, что делает эту задачу простой манипуляцией.

Бензопила «Хускварна 365», характеристики которой будет полезно изучить перед приобретением товара, отличается еще и простотой обслуживания. Цепь можно довольно быстро отрегулировать, что обеспечивается натяжителем, установленным сбоку. Дополнительными преимуществами можно считать систему очистки воздуха и быстросъемную крышку воздушного фильтра, что упрощает эксплуатацию.

Есть в конструкции антивибрационная система, а также быстросъемный воздушный фильтр. Натяжитель цепи располагается довольно удобно — сбоку. Производитель предусмотрел наличие регулируемого масляного насоса. Карбюратор будет готов прослужить довольно долго благодаря наличию системы виброзащиты. Дополнительным преимуществом данной пилы можно считать инерционный тормоз цепи.

Бензопилы Husqvarna 5200 – технические характеристики модели

По своим техническим характеристикам китайская бензопила Хускварна 365 немного уступает своему европейскому аналогу – модели Husqvarna 5200. Тем не менее, спрос на 365-ую модель от этого меньше не становится. Технические характеристики бензопилы Хускварна 365 включают:

• Объем цилиндра – 65,1 см3;
• Мощность мотора пилы – 4,75 л. с./3,5 кВт;
• Объем бака для подачи топливной смеси – 770 мл;
• Емкость бачка для масла – 420 мл;
• Шаг пильной цепи – 3/8 “;
• Максимальная длина используемой шины – 70 см;
• Вес в готовом для работы виде – 7 кг.

Стандартная комплектация бензопилы Husqvarna 365 XP состоит из 45-сантиметровой шины, а также пильной цепи, шаг которой составляет 0,325 “, а толщина ведущих звеньев – 0,058 “.

Характеристики бензиновой пилы Хускварна 5200, которая изготовлена в Китае, существенно отличаются от оригинальной. Кроме этого, для китайских бензопил могут не подойти запчасти производителей комплектующих для бензоинструмента. Хускварна 5200 имеет следующие характеристики:

• мощность — 2,5 КВт;
• максимальная длина шины, которую можно установить, составляет 45 см;
• обороты двигателя без нагрузки — 3000 в минуту.

Для сравнения посмотрите на характеристики оригинальных бензопил Husqvarna подобного класса:

• мощность — 3,4 КВт;
• максимальная длина используемой шины составляет 70 см;
• частота вращения коленвала без нагрузки — 2700 оборотов в минуту.

Среди множества преимуществ, данная бензопила обладает неплохими техническими характеристиками. Среди них выделяется:

• Мощность – 2500 Ватт;
• Объем цилиндра – 25 см3;
• Количество оборотов на холостом ходу – 3 тыс. об./мин.;
• Длина шины – 40 см;
• Емкость бачка для горючего – 550 мл;
• Объем бака для смазки цепи – 260 мл;
• Вес в готовом к работе виде – 5,3 кг.

Аналоги

Основные конкуренты бензопилы Хускварна 365 — бензопилы ведущих европейских и азиатских брендов. На отечественном рынке представлены модели — ECHO CS-501SX-15, Oleo-Mac 962/18, STIHL MS 291-16 и другие, идентичные по мощности и назначению варианты, или более дорогой сегмент Stihl ms 660 цена которой более 50 тысяч.

Заявленные производителем рабочие и прочие характеристики 365-й Хускварны получили подтверждение на практике. Машина способна отработать полную рабочую смену с минимальными остановками для пополнения баков топливной смесью и маслом. Более того, опытные пильщики при низких, до -30 градусов температурах практикуют заправку бензопил на холостом ходу. Профессионалы уважают Хускварны за высокую ремонтопригодность. Используя запчасти от списанного инструмента, в полевых условиях удалось за одну ночь восстановить пилу, вдавленную в плотный снег упавшим деревом. Илья Петрович

После 9-летней эксплуатации бензопилы Хускварна 365 разобрал инструмент для профилактического ремонта. Порадовало отличное состояние зеркала цилиндра и поршневой группы, удобный демонтаж венца ведущей звездочки цепи, рабочее состояние стартера и маслонасоса. По состоянию инструмент способен отработать еще 6-8 лет. Надеюсь, что к тому времени стоимость новых моделей останется на доступном для массового пользователя уровне. Сергей

После 180-го Штиля новая Хускварна показалась тяжелой и менее прикладистой, но после нескольких часов работы небольшой дискомфорт исчез. Управление продумано до мелочей, работа по-настоящему комфортная и даже доставляет массу положительных эмоций. Зимой холодный запуск реализуется после 3 или 4-й попытки, горячий двигатель «хватает» с пол-оборота. Фирменная цепь вне критики, но такая же сменная — нуждается в частой заточке. Брал на рынке, поэтому не исключаю приобретения некачественной подделки. Николай Васильевич

Как отличить оригинал бензопилы от китайской копии?

Оригинальная бензопила Husqvarna 372-хр отличается от китайской подделки несколькими особенностями:

• китайские подделки могут продаваться даже в маленьких строительных магазинах, на рынках, оригинальные бензопилы Husqvarna продаются только в крупных строительных супермаркетах, магазинах;
• на китайской копии в названии инструмента может присутствовать цифра «20», например, «Husqvarna 372 XP 20», в то время как на оригинальной бензопиле любые цифры после «хр» отсутствуют;
• стоимость оригинальной бензопилы в три раза выше, чем стоимость китайской подделки;
• оригинал бензопилы содержит металлическую табличку с серийным номером изделия, введя который на сайте производителя Husqvarna, можно получить техническую информацию об устройстве.

Достоинства и недостатки карбюратора Walbro HD 6B

Несомненно, у данного карбюратора немало достоинств. Вот некоторые из них:

1. Качественная сборка карбюратора и его высокая надежность. При правильном и своевременном уходе за карбюратором бензопила способна прослужить вам долгие годы. Многочисленные отзывы в интернете только подтверждают это.
2. Удобная конструкция карбюратора. Мембрана в импульсной камере позволяет закачивать топливо при работе в любом положении бензопилы, будь то горизонтальный, вертикальный или боковой распилы. Это очень удобно в отличие от бензопил с карбюраторами поплавкового типа, где топливо в карбюратор поступает самотеком и при боковом распиле пила просто глохнет.

Из минусов хотелось бы отметить отсутствие праймера на карбюраторе или системы подогрева для него. В России часто приходится эксплуатировать пилу в зимнее время года. При сильных морозах иногда случаются проблемы с запуском.

При выборе карбюратора есть шансы нарваться на подделку. Чтобы не купить контрафакт, перед покупкой посмотрите следующее видео, в котором подробно показано, как выглядит заводская упаковка и сам карбюратора Zama для бензопилы Хускварна 365.

Пильная гарнитура

Направляющая шина длиной 450 мм в полной мере пригодна для распиловки древесных топливных и строительных материалов диаметром до 400 мм. Для промышленной валки деревьев возможности этой модели ограничены, тем не менее, при наличии специальных навыков, работа может быть выполнена без особых проблем.

Отсутствие двухконтурной очистки воздуха, автоматической смазки гарнитуры и подогрева карбюратора компенсируется доступом к пробкам заправочных горловин, фильтрующему элементу воздухозаборника, уверенным запуском двигателя при минусовых температурах.

Шина и цепь не лучшего качества, что вынуждает владельцев комплектовать свои пилы более долговечными в работе гарнитурами Штиль и Хускварна.

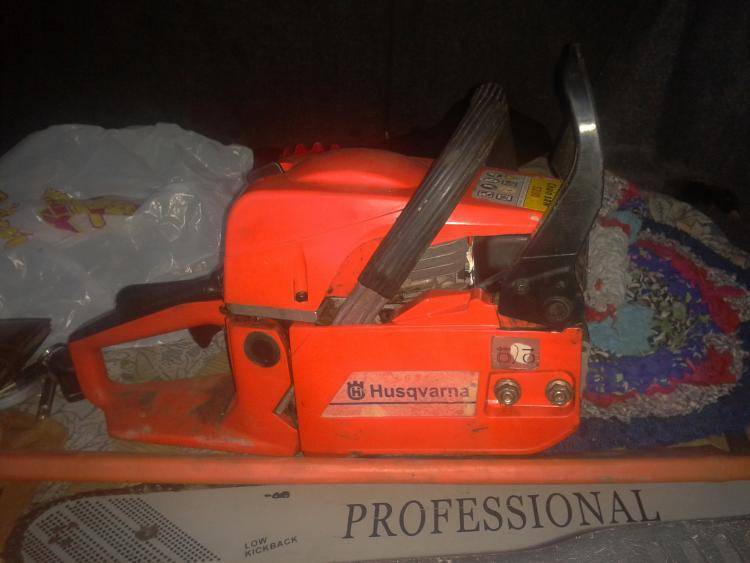

Фото: оригинальная Husqvarna 365

2 блокирующий рычаг газа, 3 уловитель цепи, 4 защита для правой руки

Инструкция по технике безопасности

ИНСТРУКЦИЯ по ТЕХНИКЕ БЕЗОПАСНОСТИ

Способ срабатывания тормоза пильной цепи, вручную или автоматически, зависит от силы отдачи и положения

бензопилы по отношению к объекту, которого коснулось

пильное полотно своей зоной отдачи.

При возникновении удара

отдачи, в случае, когда

зона отдачи пильного полотна находится далеко

от вас, тормоз цепи сработает автоматически,

под действием перемещения противовеса (ИНЕРЦИОННЫЙ МЕХАНИЗМ СРАБАТЫВАНИЯ).

Если удар отдачи не очень

сильный и зона отдачи

полотна недалеко от вас,

тормоз цепи срабатывает

от движения левой руки.

При валке дерева ваша

левая рука держит

переднюю ручку таким

образом, что она не сможет включить тормоз

цепи. В этой ситуации

тормоз цепи может

включиться только под

Тормоз цепи, срабатывающий под

механизма, повышает вашу безопасность, однако

есть определенные факторы, о которых всегда следует помнить (см. п.6

2 Блокирующий рычаг газа

Блокирующий рычаг газа

служит для предотвращения случайного включения газа.

При нажатии на предохранительный рычаг (А)(т.е. когда вы сжимаете ручку)

он отпускает рычаг газа (В).

Когда вы освобожддаете ручку,предохранительный рычаг и рычаг газа перемещаются в их первоначальное положение.

Это перемещение осуществляется двумя

независимыми возвратными пружинами. Такое устройство

обеспечивает автоматическую блокировку газового дросселя

на холостом ходу, когда вы

3 Уловитель цепи

Уловитель цепи предназначен для улавливания цепи при ее

обрыве или соскакивании. На самом деле этого не должно

происходить, если цепь натянута правильно (см. раздел “Сборке”), и если пильное полотно и цепь правильно поддерживаются в рабочем

состоянии и обслужиаются.

Кроме зашиты вашей правой руки при соскальзывании или

обрыве цепи, защитное

приспособление предохраняет руку, сжимающую заднюю ручку, от случайного попадания веток и сучьев.

Вывод

Подводя итоги, нужно сказать, что китайская Хускварна 365 XP это в принципе полноценная рабочая бензопила, способная оказать существенную помощь в заготовке дров для баньки или наведении марафета на участке. Поэтому не отчаивайтесь, если она оказалась у вас, для решений простых задач бензопила отлично подходит.

Если Вы наоборот сомневаетесь в подлинности покупаемой бензопилы Husqvarna, то помните, по внешнему виду бензопила мало чем отличается от оригинальной модели, по незнанию ее вполне можно принять за оригинал

Будьте внимательны и обращайте особое внимание на надписи. У оригинальной бензопилы Husqvarna 365 последние буквы в названии должны быть SP

У китайской – XP.

Рабочий объем цилиндра, куб. см	65,1 см3
Мощность	3,4 кВт / 4,6 л.с. (I)
Скорость холостого хода	2700 Скорость вращения, об./мин
Максимальная скорость	9000 Скорость вращения, об./мин
Диаметр цилиндра	48 мм
Ход цилиндра	36 мм
Система зажигания	SEM AM50
Воздушный зазор модуля зажигания	0,3 мм / 0,01 «
Свеча зажигания	NGK BPMR7A
Межэлектродный зазор	0,5 мм / 0,02 «
Модель карбюратора	C3M-EL2B
Объем топливного бака	0,77 л
Объем масляного бака	0,4 л
Тип масляного насоса	Регулируемый поток
Расход масляного насоса	4-20 мл/мин
Шаг цепи	3/8 дюйма
Рекомендованная длина шины, мин-макс	38-70 см / 15″-28″
Скорость цепи на максимальной мощности	20,7 м/с
Эквивалентный уровень вибраций (ahv , eq), передняя/задняя рукоятка	3,6/3,5 м/с2
Звуковое давление возле уха оператора	102,5 дБ (A)
Гарантированная мощность звука, дБ(А)	112 дБ (A)
Масса (без режущего оборудования)	6 кг
