Циркулярка из болгарки: технология изготовления электропилы

Особенности конструкции

Конструктивно самодельный распиловочный стол выглядит достаточно просто. Станок состоит из несущей рамы для крепления мотора, передаточного узла и рабочего стола с прорезью для режущего диска. Конструкция оснащается упорами для направления заготовки и защитным экраном, предотвращающим попадание стружки, а также повышающим безопасность работы.

Обязательные требования к распилочному столу:

  • жесткая, устойчивая конструкция;
  • гладкая поверхность столешницы;
  • безопасное крепление диска;
  • ограждение, защищающее оператора станка (стола);
  • легкий доступ к управляющему устройству (кнопкам пуска и остановки).

Оборудование должно устанавливаться на каркасе, опирающемся не на сплошные листы, а на ножки. Это повышает удобство работы, хотя делает пильный стол менее устойчивым. Для повышения стойкости станину можно сделать из металла или укрепить металлическими элементами. Безопасность обеспечивается не только защитным экраном, но еще креплением диска с нижней (внутренней) стороны. Дополнительные требования зависят от особенностей работы — вспомогательные элементы помогают точнее обрабатывать детали, распиливать более длинные доски, а также толстые бревна.

Делая пильный стол своими руками, можно получить целый ряд преимуществ — начиная от снижения затрат до возможности изменить конструкцию так, как это нужно мастеру. При желании можно заменить часть деталей более выгодными по стоимости, использовать материалы, оставшиеся от ремонта или строительства. Единственный минус циркулярной пилы, самостоятельно закрепленной на станке, — снижение точности позиционирования заготовок. Но этот момент еще во многом зависит от мастерства самого исполнителя.


Жесткая, устойчивая конструкция


Гладкая поверхность столешницы


Безопасное крепление диска


Ограждение, защищающее оператора станка (стола)

Превращение ручной циркулярки в настольную

Чтобы переделать самодельную циркулярку ручного типа в настольную, необходим устойчивый, крепкий стол. Работать на нем будет не только удобно, но и безопасно. Основной порядок действий состоит из следующих этапов:


Конструкция циркулярной пилы

  • Металлический стержень диаметром 1,5 – 2 см согнуть в форме буквы «П».
  • Нижнюю часть изогнуть, расплющить, прикрепить к столу надежным способом.
  • Из двух частей полой трубы из металла сварить Т-образный рычаг.
  • Поперечную часть изменить так, чтобы беспрепятственно надеть на перекладину основной части конструкции.
  • Скрепить металлическую конструкцию хомутами.
  • К концу установленного рычага прикрепить ручную циркулярку.

Если оснастить болгарку обычным отрезным кругом, тогда устройство можно использовать как отрезную конструкцию. Но глубина пропила составит не более 8 см. Настольная циркулярка не подойдет для обработки толстых материалов или продольного распиливания. В этом случае оптимальным будет круглопильный станок, который тоже можно изготовить самостоятельно.

Соблюдение дополнительных мер безопасности

Мощный двигатель и рабочие детали, которые вращаются на огромной скорости, очень опасны не только для человека, работающего за станком, но и для окружающих. Неаккуратная работа и необдуманные действия, могут привести к тому, что заготовку легко вырвет рук. Такое летящее изделие становится неуправляемым оружием. При этом, такой сбой может повлечь за собой разрушение пильного диска. Разлет мелких осколков влечет за собой опасную травматизацию. Для минимизации рисков, создавая станок следует учитывать обязательные правила.

  1. Не располагайте кнопку вкл/выкл на рабочем столе станины. Ее следует размещать на одной из боковых поверхностей.
  2. Предусмотрите наличие защитного кожуха.
  3. Запрещено эксплуатировать такое оборудование без надежной фиксации на устойчивой поверхности.

Особенности конструкции

Осуществить работу по трансформации одного вида пилы в другую можно с использованием старых, оставшихся от ремонта элементов. Обладая слесарными навыками и смекалкой, вы без особых усилий справитесь с этой задачей.

Отличительные особенности такого вида приспособлений состоят в том, что существуют циркулярные пилы из болгарки в качестве самодельного станка или ручного приспособления, закреплённого на столе или другой основе.

Любая циркулярка имеет несколько основных компонентов:

  • самодельный стол в качестве устойчивого каркаса;
  • станину для пилы;
  • двигатель из УШМ;
  • упор скольжения;
  • штангу для регулировки высоты пропила;
  • редуктор, пильный диск.

Такой станок подойдёт для распила небольших деревянных брусьев. Когда планируется обработка древесины в больших количествах и крупных габаритов, то лучше приобрести готовое производственное оборудование. Стоимость его велика, однако, для бизнеса данная покупка станет идеальным решением.

Вращаясь на очень высокой скорости, такой элемент способен раскрошить дерево в щепки, от которых можно получить травмы. Это происходит потому, что при обработке на диск идет высокая температурная нагрузка. Лучше всего приобрести новое изделие специально для циркулярной пилы.

Если циркулярку закреплять на полу, то каркас следует зафиксировать крепежными элементами (уголками), чтобы обеспечить его устойчивость. Для изготовления станины можно взять ненужный шкаф или несколько листов ДСП. Однако надёжнее делать её из металла.

Диск на пилу устанавливают меньшего диаметра, чем использовавшийся для болгарки – это не даст двигателю перегреваться. Купить его можно как в магазинах автозапчастей, так и в специализированных строительных маркетах. Мощность двигателя болгарки, из которой делается циркулярка, не должна быть меньше 1600 вт.

Более сложный вариант подразумевает установку дополнительных элементов: системы шкивов, ременной передачи. При таком способе изготовления самодельная конструкция приобретёт вид производственного станка. Наличие ремня позволит снизить скорость дискового вращения.

Превращение ручной циркулярки в настольную

Первым делом, чтобы превратить циркулярку из ручного инструмента в настольный, следует выбрать, собственно, стол. Он должен быть крепким и устойчивым

Далее понадобится арматурный прут или металлическая труба диаметром 15-22 мм. Эта труба сгибается (или разрезается и сваривается) в виде буквы «П». Затем нижние концы этой конструкции изгибаются, расплющиваются и крепятся к столу любым удобным способом — главное, чтобы держалось прочно и устойчиво.

Затем из двух кусков полой металлической трубы сваривается Т-образный рычаг. Поперечная его часть должна быть предварительно разрезана и разогнута так, чтобы её можно было надеть на перекладину станины, после чего скрепить хомутами. К концу самого рычага, также хомутами, крепится уже готовая ручная циркулярка.

Как сделать своими руками из болгарки циркулярку, торцовку, ручную электропилу, Как сделать торцовочную

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Торцовочная пила своими руками.Стусло для циркулярки либо торцовка своими руками. — Продолжительность: Андрей Невашедело просмотров. Дерево является наиболее пользующимся популярностью материалом, который отлично поддается обработке. Хотя, для фиксированных углов можно будет и сделать отверстия. Торцовочная пила своими руками. Легче — на торцовочной каретке переворачиваешь доску и ещё раз проходишь. На базе ручной дисковой пилы была сделана торцовочная пила, которая очень хорошо проявила себя в вырезании серии кругов из ДСП.Стусло для циркулярки или торцовка своими руками.

Коль скоро же вы не рискуете собственноручно сооружать торцовочное устройство для бытового использования, и у вас в наличии имеется обыкновенная дисковая пила, на помощь придет специализированная подвижная каретка для циркулярки. Сбоку станка расположены органы управления: Различаются маятниковые употреблял ы также по размерам и типам используемых пил ьных дисков. Несмотря на наличие станины, это оборудование не считается стационарным, поскольку имеет возможность устанавливаться в всяком месте, перевозиться или же переноситься туда, где необходимо выполнять распил. Широкое применение при больших объёмах дел с досками, брусками и другими пиломатериалами из дерева либо композитных материалов на основе древесины, находят торцевые пилы. Как сделать самодельный торцовочный станок (торцовку) по дереву своими руками. Конструкция торцовки идентична с дисковой пилой, установленной над трудящимся столом.Как сделать циркулярку своими руками из ручной дисковой пилы.

Тем не менее, мысли по стационарному креплению циркулярки даром не прошли, и как скоро замаячила необходимость в торцовке я принял решение попробовать сделать ее из ручной циркулярной пилы. Ответ на комментарий vgik-alex , написанный 2 года назад. Сбивается и скрепляется конфирмантами. Эксплуатировать их удобно в стационарном режиме. Торцевая пила по дереву: выбираем, настраиваем, делаем из болгарки и циркулярки.5 Если пила не включается — характерные неисправности и ремонт6 Из чего можно сделать электронную пилу своими руками.

А после обеда принял решение еще продвинуться в этом направлении и переоборудовал циркулярку в торцовку.Я сразу устроил оправки-шаблоны 90 и 45 градусов, по необходимости нарежу и на другие углы.Вся прелесть торцовочной пилы в продольной протяжке От задач находится в зависимости. Чаще всего семейные умельцы собирают торцовочную пилу из болгарки. ЗАЗ Хищный 2. Через отверстие в упоре вставлять штифт и потом отмечать упор под необходимым углом. Когда еще только предстоит брать, то это естественно очень хорошо. Торцовочная пила.О том, как сделать пилораму из болгарки, показано в этом видео: Интересные моменты использования самодельной циркулярки.

Метки: сделать циркуляцию пилу из ручной дисковой пилы своими руками.Занимаюсь изготовлением ульев-лежаков. Циркулярка делалась именно для этого.Далее, для торцовки одинаковых заготовок и пропиливания пазов, устроил торцовочную каретку. На официальном сайте — http: Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. Иногда появляется потребность изменить ширину доски или толщину бруска. При протяженности дуги, скажем, 80 мм, в центре упора ход станет в два раза меньше — 40 мм.

Чтобы можно было торцевать заготовки под определенным углом, в момент сборки торцовочная пила снабжается особыми ушками, наваренными с наружной стороны станка на небольшом расстоянии друг от приятеля. У меня Зубр недорогая, вроде 5 тыс. Станина производится из регулируемых опор, металлического уголка и стоек от старенькой кровати. Приступая к сборке торцовочного станка своим руками необходимо быть готовым к тому, что при работе такой аппарат издает много шума, и это чуть ли не единственный его недостаток.

Просверлил шину совместно со столешницей. Распиловку досок можно произвести модернизированной болгаркой. У нас холодильник прослужил

Стационарный станок

Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.

Станина

Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.

Столешница

И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.

В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:

  • пропил делают в цельном листе;
  • столешницу собирают из двух полотен.

Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.

Мотор

Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.

Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.

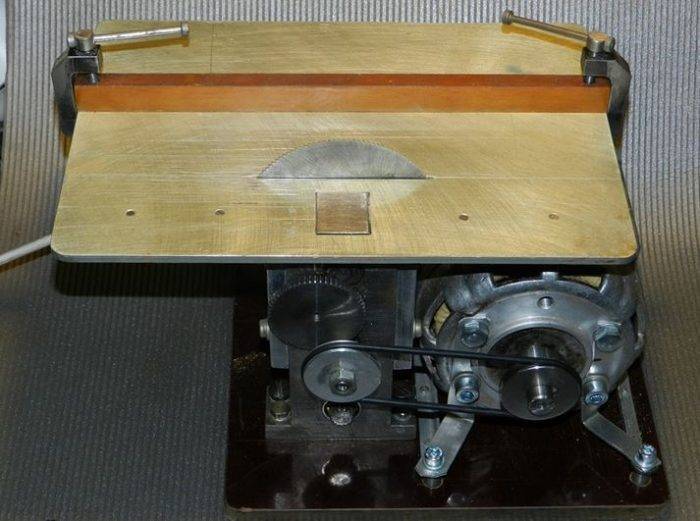

Передача вращения

Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.

Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.

Маятниковая подвеска

Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.

Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.

Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.

С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:

Стойка для болгарки своими руками

Рассмотрим простейший вариант изготовления стойки для болгарки, которую можно безопасно использовать для резки древесины. Для изготовления стойки понадобятся два небольших уголка, кусок профильной трубы и сварка.

Сначала нужно будет просверлить в уголках по два отверстия с краю, чтобы стойку для болгарки можно было бы надёжно прикрутить к столешнице. Затем между уголками нужно будет сварить два куска профильной трубы.

Перед сваркой обязательно нужно сделать в трубах отверстие под болт, которым будет удерживаться подвижная направляющая. Затем из более длинного куска профильной трубы нужно сделать подвижную направляющую, к одному краю которой будет закреплена болгарка.

Болгарка крепится болтом, который должен подходить под диаметр крепления боковой рукоятки. При необходимости можно оснастить самодельную стойку для болгарки пружиной, и тогда она будет иметь откидную конструкцию.

На самом же деле, существует достаточно большое количество вариантов, как переделать болгарку в циркулярную пилу. Следует выбрать тот, который будет менее опасный. Обязательно нужно не забывать о том, что для резки древесины болгаркой существуют специальные диски по дереву, обычные круги использовать для этой работы запрещено!

Как просто и быстро сделать циркулярку из УШМ

Сразу нужно отметить, что вариантов изготовления самодельной циркулярной пилы из УШМ много, и все зависит от фантазии мастера, а также наличия расходных материалов. Первоначально рассмотрим простейший вариант изготовления циркулярки, используя для этого лист ДСП и прочие расходные материалы. Принцип изготовления такой циркулярки следующий:

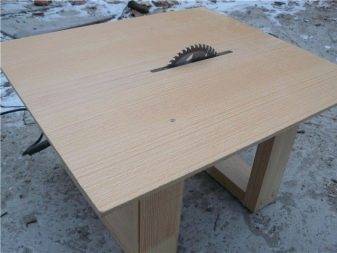

  1. Берется лист ДСП размером 1х2 м, к которому приделываются ножки. В итоге получается стол, к которому необходимо прикрепить болгарку. Крепить инструмент необходимо исключительно снизу
  2. Изготавливается кронштейн для закрепления электроинструмента. Для этого применяются металлические пластины толщиной более 1 мм
  3. К столешнице пластины крепятся при помощи резьбовых соединений
  4. Чтобы можно было регулировать глубина распила, кронштейн следует сделать подвижного типа. Для этого подвижную и неподвижную часть кронштейна следует соединить при помощи болта с гайками
  5. Чтобы фиксировать инструмент в соответствующем положении, понадобится изготовить дополнительный кронштейн. За его основу берется длинный болт или шпилька. Гайки на шпильке будут обеспечивать фиксацию болгарки в соответствующем положении, а гильза, приваренная к подвижному кронштейну, отвечает за соединение
  6. В столешнице необходимо сделать прорезь, через которую будет выступать пильный круг. Для этого используется дрель со сверлом. По краям будущей прорези нужно сделать отверстия, а затем по ним произвести прямолинейное распиливание тонкими полотнами
  7. Дополнительно также изготавливается упор для столешницы, за счет которого происходит выравнивание распиливаемых заготовок

В итоге получаем стационарный станок для распиливания древесины, сделанный своими руками в домашних условиях. Теперь, зная, как из болгарки сделать циркулярку, можно приступать к делу. Видео инструкция по изготовлению самодельного станка представлена ниже.

https://youtube.com/watch?v=Qx68meygyhw%3F

Конструкция самодельной циркулярки из болгарки

Самодельный циркулярный станок состоит из следующих элементов:

  1. Станина. Этот элемент представляет собой прямоугольную раму, на которой закрепляются основные детали циркулярки. Станина изготавливается из металла и имеет высокую прочность. Детали циркулярного станка прикрепляются к раме при помощи болтов или посредством сварки.
  2. Диск по дереву. Он распиливает пиломатериалы. Этот элемент устанавливается на приводном вале. Диаметр диска составляет 14-30 см.
  3. Двигатель. Он используется для передачи вращения к пильным механизмам циркулярного станка. При создании ручной циркулярки рекомендуется использовать двигатели болгарок с мощностью не менее 1600 Вт.
  4. Механизм передачи вращения. Он состоит из 2 шкивов, размещенных на двигателе и приводном вале. Шкивы позволяют регулировать обороты пилы, в зависимости от породы древесины.
  5. Упор. Он предназначен для продольного распиливания заготовок и обработки деталей под углом. Упор крепится к рабочей части станка.

Самодельная циркулярка обладает следующими преимуществами:

  1. Низкая стоимость устройства, в сравнении со стационарными моделями.
  2. Простота изготовления.
  3. Высокая частота вращения диска (9000 об/мин), что увеличивает скорость пиления деталей.
  4. Болгарку можно демонтировать и использовать ее по иному назначению.

Самодельные циркулярные станки чаще всего применяются при ремонтных и строительных работах. Они могут использоваться в процессе изготовления мебели и иных конструкций из древесины.

Конструкционные особенности

Произвести работы по модификации одного вида электрической пилы в другую можно при помощи старых элементов, которые от ремонта. Имея слесарные навыки и определенную смекалку, вы сможете без особых усилий справиться с таким заданием. Отличительными особенностями такого типа приспособления является то, что есть циркулярные пилы на основе болгарки, которые применяются как ручное приспособление или самодельный станок, который закреплен на столе или любой другой устойчивой основе.

Обратите внимание, что если у вас есть старая болгарка, то ее электрический двигатель лучше всего будет с нее снять и применять как сердцевину для будущей циркулярной пилы, а еще подойдет двигатель даже от стиральной машинки. Каждая циркулярка обладает несколькими основными компонентами:

Каждая циркулярка обладает несколькими основными компонентами:

  • Станина для пилы.
  • Самодельный столик в качестве устойчивого каркаса.
  • Упор скольжения.
  • Двигатель от угловой шлифовальной машинки.
  • Штанга для регулирования высоты пропила
  • Редуктор и пильный диск.

Подобный станок подойдет для того, чтобы распиливать небольшие древесные бруски. Когда вы планируете обработку древесины в большом количестве и огромных размеров, то тут стоит купить готовое производственное оборудование. Хотя его стоимость велика, но для бизнеса такая покупка будет оптимальным решением

Чтобы выполнять безопасные работы на циркулярной пиле, следует с особым вниманием выбирать для нее диски. Угловая шлифовальная машинка – это достаточно сложный инструмент, и использовать ее диски для распиливания изделий из древесины нельзя

Проблема заключается в том, что в любой момент может произойти его заклинивание.

При вращении на большой скорости этот элемент способен раскрошить древесину  в щепки, от которых вы можете получить травмы. Это происходит из-за того, что во время обработки на диск будет идти большая нагрузка в виде высокой температуры. Оптимальным вариантом будет покупка нового изделия специально под циркулярную пилу.

Если закрепить циркулярную пилу на поверхности полу, то каркас нужно будет зафиксировать при помощи крепежных элементов (то есть уголков), чтобы была хорошая устойчивость. Для создания станины (основания) вы можете взять ненужный вам шкаф или даже пару листов ДСП. Но куда надежнее делать основу из металла. Основную часть рабочей поверхности лучше всего делать из ламинированной древесно-стружечной плиты или фанеры. Стол обязательно должен стоять прочно, чтобы вибрация была незначительной.

Изготовление торцовочной пилы

Торцовочная пила из болгарки отличается от дисковой тем, что выполняет единственную задачу: этой переделкой можно обрезать торцы пиломатериала под различными углами. Она может крепиться к станине или сниматься, и использоваться как обычная болгарка. Поворотный элемент торцовки изготавливается из автомобильного шкворня, удерживаемого шарикоподшипником на 150 мм или больше. Пила фиксируется на основании при помощи сварных ушек на наружной части подшипника и винтов М6. Пильный диск закрывается защитным козырьком, а обойма коробом. Из грузовых амортизаторов изготавливается протяжка, предварительно из них выливается масло, производятся отверстия для вентиляции, которые закрываются сеткой от пыли и стружки.

Адаптер-насадка «Цепная пила» на болгарку


Адаптер на болгарку Детище китайской конструкторской мысли CHAIN SAW насадку «Цепная пила» можно заказать на АлиЭкспресс вместе с китайской болгаркой или отдельно. Стандартная комплектация состоит из: инструкции в виде иллюстраций, цепи (могут быть разных размеров), шины направляющей, звездочки, крепления шины к УШМ и других крепежных элементов, рукоятки, комплекта ключей, масленки, защиты цепи.

Для того, чтобы установить адаптер на болгарку, вначале с нее снимают фланец и устанавливают звездочку из комплекта и хорошо ее закрепляют с помощью гайки. Базовый блок фиксируют стяжкой на редукторе, затем с помощью винтов с обеих сторон.
