Как правильно точить цепь бензопилы на станке
Точить цепь на станке значительно быстрее и точнее, чем руками. В продаже имеется много разнообразных электрических точилок. Бытовые агрегаты компактны, работают от сети 220 В. На них легко заменяются абразивные круги, их без труда можно перестраивать на разные параметры цепи: шаг зубьев, толщину верхней кромки, угол заточки. Все обработанные режущие кромки получаются одинаковыми. Процесс идёт быстро.
Электрическая точилка для цепей бензопил
Основной частью станка является электродвигатель, на валу которого устанавливается заточной диск. На его рукоятке расположены органы управления. Имеется струбцина для закрепления станка на цепь. Пружинным прижимом обеспечивается регулировка силы нажатия на затачиваемый элемент. Дифференцированный зажим предусматривает самоцентрирование изделия в станке. Для безопасности проведения работ имеется откидной предохранительный щиток.
Электрический станок для заточки пильных цепей ФОТО: youtube.com
В специальную направляющую, смонтированную на поворотной платформе, устанавливается пильная цепь. Фиксатор удерживает затачиваемый зуб, к которому под заданным углом установлен электрический наждак. Оператор включает двигатель и контролирует погружение диска
Станки с ручным приводом
Есть устройства, предназначенные для заточки, но без электропривода. Это ручные станки для правки пильных цепей. В качестве заточного инструмента используется обычный напильник. Станок крепится непосредственно на шину. Специальный упор, удерживает затачиваемый зуб. Угол заточки можно регулировать.
На фото представлен стационарный станок, у которого точильный диск вращается рукояткой через редуктор. Сама пильная цепь зажимается в станочных тисках. Станок имеет станину, которую можно привинтить к столу.
Станок с ручным приводом для заточки цепных пил ФОТО: vseinstrumenti.ru
Статья по теме:
Как заточить цепь электропилы своими руками?
Как и любой инструмент, электрическая пила со временем может утратить свой ресурс, поскольку работа с древесиной притупляет даже самые острые и надежные материалы. В зависимости от степени интенсивности, время, когда потребуется заточка цепи электропилы своими руками, может быть разным. Если вы вовремя не заточить отдельные зубья цепи электропилы, они не только потеряют первоначальную форму и станут непригодными, но и повлекут необходимость полной замены цепи. Как только вы видите признаки затупления, нужно принять адекватные меры – наточить цепь электропилы.
Особенности
Учитывайте, что заточка цепи электропилы должна выполняться максимально осторожно, если вы уверены, что для исправления режущей кромки достаточно напильника и пары движений, это не так. Вам потребуется набор минимум из четырех инструментов:
- Калибр.
- Для изменения параметров ограничителя глубины используют плоский напильник.
- Круглый напильник с линиями ориентира.
- Оправа для определения угла.
Если вы сомневаетесь, как заточить цепь на электропиле, доверьте это профессионалам, но у большинства пользователей не возникает сложностей с данным вопросом, поскольку необходимо оставить цепь на шине, при этом саму шину закрепить тисками, для надежной фиксации и удобного доступа к звеньям
Обратите внимание, что диаметр напильника должен соответствовать зубьям
Оборудование для заточки цепей
Есть и более эффективные способы как заточить цепь электропилы, для этого используются ручные и электрические станки. Электростанки требуют доступа к источнику энергии, но при этом обладают массой преимуществ, среди которых:
- Возможность работы с различными цепями на электропилы.
- Можно корректировать глубину и шаг пропила.
- Создание ограничителя максимально точное.
- Можно устанавливать необходимый угол реза.
Таблицы размеров пильных цепей и шин для бензопил по моделям
Это определяющий параметр, и в зависимости от его значения все существующие цепи подразделяются на пять групп с шагом 1/4’’, 0,325’’, 3/8’’, 0,404’’ и 3/4’’.Шаг 1/4’’ (6,35 мм) свойственен небольшим цепям, устанавливаемым на маломощные одноручные пилы.
Цепи с шагами 0,325’’ (8,25 мм) и 3/8’’ (9,3 мм) — наиболее распространенные варианты. Более 80% производимых по всему миру пил комплектуются именно ими.
Шаги 0,404’’ (10,26 мм) и 3/4’’ (19,05 мм) отличают цепи с более крупными звеньями и повышенной производительностью. В течение нескольких десятилетий ими комплектовали пилы российского производства, но сейчас устанавливают лишь на мощные валочные пилы и харвестерное оборудование.
Чем больше шаг цепи, тем крупнее составляющие ее звенья и тем выше ее производительность, но шире пропил. Для преодоления возрастающего сопротивления резанию требуется более мощная пила. У цепей с маленьким шагом другие преимущества — большее число зубьев на единицу длины, плавное движение в пропиле и, соответственно, сниженная вибрация, более чистый рез.
Толщина ведущего звена. Во время работы цепь скользит в пазу шины, и это скольжение должно быть плавным, без зацепов и в то же время без лишней «болтанки». Толщина хвостовика и толщина паза должны строго соответствовать друг другу, что повышает надежность посадки цепи и исключает вероятность ее «соскока». Все предусмотрено пять стандартных размеров:
- 1,1 мм (0,043’’) для маломощных пил
- 1,3 мм (0,050’’) бытовые и полупрофессиональные цепи,
- 1,5 мм (0,058’’) мощные и производительные пилы,
- 1,6 мм (0,063’’) и 2,0 мм (0,080’’) высокопрофессиональные пилы.
Назначение использования накладывает свои требования к используемым цепям. Например, при необходимости распиловки твердой и загрязненной древесины или при сносе и строительстве сооружений — лучше использовать специальные твердосплавные цепи Picco Duro или Rapid Duro, имеющие твердосплавные зубья или накладки, дающие им непревзойденную прочность и долговечность использования. Некоторые работы просто невозможно выполнить без их помощи.
Так же известно, что для продольной распиловки древесины (вдоль волокон) желательно использовать специальные цепи. Основное различие между цепями продольного и поперечного типа — это углы атаки режущих звеньев. Для цепей поперечного пиления они составляют 25–35 градусов. У цепей для продольного пиления (например цепи Stihl Picco Micro X) углы более острые — от 5 до 15 градусов.
Использование цепей несообразно их назначения приводит либо к пониженной производительности, либо к повышенной «агрессивности», сильной вибрации и дополнительной нагрузке на двигатель бензопилы.
Дополнительными характеристиками цепи являются высота профиля и глубина резанья.
Высота профиля.
Цепи бывают высоко- и низкопрофильными в зависимости от высоты режущей кромки над плоскостью направляющей шины. Высокопрофильные цепи, обычно, используют в профессиональных целях для получения максимальной производительности пиления. Низкопрофильные цепи устанавливают на бензопилы бытового и любительского класса, т.к. благодаря увеличенной площади опоры режущих звеньев и сниженной толщине срезаемой стружки они более безопасны.
Глубина резания — это величина зазора между верхней гранью зуба и ограничителем пропила, регулирующая толщину стружки. Чаще всего встречаются образцы с зазорами в 0,025 дюйма (или 0,635 мм) и 0,030 дюйма (или 0,762 мм), реже — с зазорами до 0,07 дюйма (или 1,778 мм), последние предназначены для агрегатов машинной валки леса.
Основные правила заточки цепи
Чтобы правильно заточить цепь электрической или бензиновой пилы самостоятельно дома или на работе, необходимо соблюдать некоторые простые правила:
- При затачивании напильником количество движений должно быть одинаковым для всех зубьев режущей части.
- Сохранить угол заточки можно только с помощью специального приспособления или станка.
- При стачивании более 90 процентов длины зубьев, режущий компонент следует заменить на новый.
- Напильник применяется в случае не сильного притупления цепных зубьев, только для правки.
Важно! Если слишком сильно сточить режущие части цепи, то во время работы может произойти излом элемента. Неисправность во время процесса пиления может привести к сильному рывку пилы, и, как следствие, падению человека на работающий агрегат
Признаки необходимости заточки цепи бензопилы (электропилы)
Немного изложив в предыдущем абзаце свои мысли о том, что же не надо делать, чтобы не приступить к заточке сразу после 5 минут работы с пилой, в этом абзаце мы расскажем о признаках тупой цепи, то есть когда время заточки уже пришло, не важно, как долго вы поработали
Обратите внимание на стружку пилы. Так при тупой цепочке она будет более мелкая, в некоторых случаях не светлая, а чуть темнее, чем обычно
Все объясняется очень просто, затупившиеся кромки не могут снять должный режущий слой, что приводит к измельчению стружки , а высокие скорости без должного отвода тепла вместе со стружкой перегревают древесину, от чего она горит и темнеет. Ну и конечно основными признаками указывающими на необходимость заточки является непосредственный визуальный осмотр цепи. На ней не должно быть радиусов на режущих кромках, не должно быть повреждений в виде вырывов и изменения формы зуба и режущей кромки цепи.
Варианты выполнения работы
Важно знать, как наточить цепь бензопилы в домашних условиях, чтобы не затягивать процесс работы с пиломатериалом и не сломать инструмент. Заточка цепи электропилы своими руками ничем не отличается от правки режущего элемента пилы с бензиновым двигателем
Можно выбрать один из доступных способов:
- Правка зубьев с использованием напильника — это самый распространённый и легкий способ, который позволяет произвести заточку непосредственно на месте проведения работ.
- Заострить зубья можно с помощью системы PowerSharp.
- С использованием специального заточного станка — такой метод используют сервисные центры, но им вполне можно воспользоваться и в домашних условиях.
- С помощью УШМ (болгарки). Таким способом вряд ли смогут воспользоваться неопытные пользователи, так как он редко применяется и требует определённых навыков.
Угол заточки бензопилы Штиль
Важно выдержать угол заточки заднего угла верхнего лезвия, сделать это можно только используя шаблон. Иными способами этого добиться крайне сложно, т
к. его значение колеблется в пределах от 50 до 60°. Угол передней кромки можно менять, в зависимости от того, какой тип распиловки вы будете производить. Чем тверже порода древесины, тем меньше угол, в противном случае кромка будет загибаться. Оптимальные значения угла 10…12° при продольной распиловке, и 25…30° при поперечном способе распила. От того, какой угол кромки используется в конкретном случае, зависит её производительность.
Правка цепи напильником
Заточка цепей бензопил производится двумя видами напильников: круглым и плоским. Круглый напильник должен соответствовать диаметру закругления распиловочных зубьев конкретно взятой цепи. К примеру, для заточки бензопилы Штиль 180 своими руками понадобится напильник диаметром 4 мм. Для остальных цепей такого типа могут применяться напильники диаметром от 3,8 до 4,8 мм. Для цепей, которые используют на профессиональных пилах, применяют надфили диаметром от 5,2 до 5,5 мм. О станках для заточки цепей читайте здесь.
Для правильной правки цепи использования только круглого напильника недостаточно, потому что, кроме заточки зубьев, необходима корректировка ограничителя глубины пропила. Если упустить этот важный момент, то цепочка не сможет вгрызаться на нужную глубину в тело распиловочного материала, а это существенно снизит скорость проводимых работ и будет влиять на ресурс двигателя. Для этого типа заточки необходимо использовать плоский напильник.
В вовремя заточки, защищайте руки плотными перчатками, а глаза — очками.
Полезные советы
В работе пригодятся следующие рекомендации:
- Для начала установите инструмент на ровную и устойчивую поверхность — хорошо подойдёт стол или лавка. Если вы находитесь в условиях леса, то просто найдите широкую чурку или пенёк. Проверьте зубья по всей окружности на наличие сколов и прочих дефектов: может оказаться так, что некоторые зубья сломились.
- Приведите тормоз пилы в рабочее состояние — это действие заблокирует движение цепки по шине. Следите, чтобы режущий элемент вовремя заточки был натянутым. Рекомендуется поместить под шину подставку в виде полена или обычного куска ветки — так при надавливании она не будет проваливаться. Можно приобрести специальные струбцины для удержания шины в стационарном положении.
- В процессе заточки движения напильника осуществляются изнутри зуба к внешнему краю кромки, прокручивая напильник вокруг своей оси. При этом инструмент нужно двигать параллельно специальной метке, расположенной на цепи. Эта метка служит указателем правильного угла заточки режущей кромки. Для удобства самого процесса зуб, который вы обрабатываете, должен располагаться по центру шины.
- Все заточные работы необходимо проводить в защитной одежде и перчатках, т. к. режущая кромка зубьев очень острая, поэтому есть большая вероятность травмирования. Для равномерной заточки производители рекомендуют проводить одинаковое количество движений напильника для каждого зуба, на практике такую рекомендацию можно применить исключительно к зубьям, которые не имеют повреждений.
- Для более лёгкой заточки напильник можно применять в паре со специальной державкой, на которой нанесена разметка допустимых углов. С помощью таких меток зубья можно заточить не только для поперечного, но и для продольного распила древесины. Использование державки также будет полезно людям, которые в отличие от профессионалов не имеют должного опыта в этом деле.
Как правильно точить бензопилу
Своевременная и грамотная заточка своими руками цепи для бензопилы позволит не только продлить время использования устройства, но и сэкономить усилия и время на обработку древесины. Признаками острого цепка является образование одинаковых по размерам опилок правильной геометрической формы. Для обеспечения нужного уровня остроты зубьев подойдет любое приспособление для заточки цепей бензопил, например, любой точильный инструмент. Таковыми являются напильник, болгарка и станок.
Заточка напильником
Ценится данный способ за возможность выполнения работы в любых, даже полевых, условиях, простоту процедуры и отсутствие необходимости использования дорогостоящего инструмента. Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Для определения параметров напильника нужно знать размеры самой пилы, в частности требуется определения шага расположения зубьев. Для обработки ограничителя глубины пиления направляющего зуба допускается использование плоской вариации.

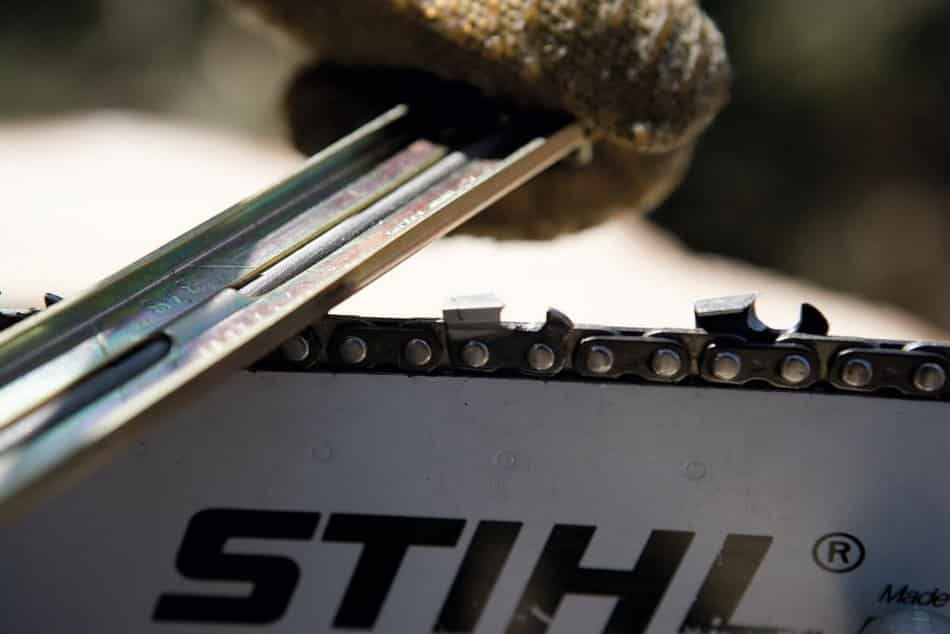

Шаблоны или лекала будут давать нужное направление инструменту и способны облегчить работу. Их необходимо закрепить на обрабатываемый участок. После выполнения подготовительных работ можно приступать непосредственно к процедуре согласно рекомендациям специалистов:
- Закрепить цепь на струбцине.
- Выставить напильник для заточки цепи по шаблону.
- Выполнить натачивание зубьев, направленных в одну сторону, под выбранным углом. Последний не должен меняться. Сам же рабочий инструмент должен держаться так, чтобы его кончик выступал лишь на пятую часть своей толщины. Двигать напильник нужно максимально плавно, движения должны быть несильными. Обратный ход нужно делать холостым. Инструмент периодически рекомендуется поворачивать, что позволит снизить риск износа точильной стороны.
- Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом допускаются его изменения в диапазоне от 10 до 30°. За основу нужно брать наименьший зуб в ряду.
- Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении.
Имеет такой способ и небольшие недостатки. В частности, необходимы большие временные затраты. Но зато не нужно будет приобретать дорогое оборудование или специальный инструмент.
Как заточить при помощи ушм болгарки
При заточке цепи бензопилы болгаркой необходимо постоянно контролировать уровень остроты цепи, обрабатывать ведущую звездочку машинным маслом. При этом данный способ имеет одно существенное преимущество — не нужно снимать цепную гарнитуру с пилы, можно визуально подбирать угол затачивания.
Хотя многие владельцы бензопил и мотопил считают, что этот инструмент может повредить режущие зубья цепи, но если работу выполняет опытный специалист, то риск минимальный.
Подойдет только специальный диск для работы с металлом. Его диаметр должен быть не менее 2,5 мм. При этом рекомендуется выбирать уже использованный диск с закругленными краями.
Перед началом заточки нужно вставить клин из дерева между цепью и нижней частью шины, чтобы предотвратить движение гарнитуры.
Заточка на станке
Без проблем справляется с поставленной задачей и станок для заточки цепей бензопил своими руками. Есть различные варианты использования подобного инструмента — автоматическая заточка или вручную. К тому же можно изготовить самодельный заточный станок для цепей.
Электрические станки для заточки подразумевают установку пилы в специальное отверстие устройства, после чего нужно будет подобрать оптимальный угол заточки зубцов и включить бензопилу. После этого происходит самозатачивание зубцов цепи о наждачный камень. Но лучшие заточные станки стоят недешево, поэтому для домашнего использования приобретаются редко.
Пользоваться станком, чтобы натачивать цепи вручную, просто. Действия придется выполнять в следующей последовательности:
- Ослабить винт, который зажимает цепь.
- Настроить подходящий уровень заточки, при этом необходимо определить максимальную степень заточки после визуального осмотра наиболее тупого зубца. Еще выбираются углы заточки на станке ручном. Можно использовать специальные таблицы, которые представлены в инструкции к пиле.
- Выполнить заточку согласно всем выбранным параметрам.
- Обработать цепь чистым машинным маслом.
Есть 2 способа использования ручного станка с данной целью:
- Последовательный подразумевает воздействие на каждый зубец друг за другом, при этом необходимо периодически менять полярность.
- Заточка каждого второго зубца, то есть сначала затачивается правый зубец, а затем левый. При этом смены полярности не требуется.
Особенности заточки пильных цепей
Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.
Бензопила ФОТО: spila.ru
Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.
Конфигурация зуба и угол заточки цепи бензопилы
Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.
Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru
Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.
Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.
Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.
В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.
Шаблоны и приспособления для заточки цепи бензопилы
Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.
Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.
Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru
Периодичность заточки цепей бензопилы
Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
