Как отремонтировать перфоратор быстро в домашних условиях

Виды патронов для перфоратора

В перфораторах могут использоваться разные типы патронов. У каждого есть свои отличия.

Зубчато-венцовый

Его еще называют ключевой патрон. Эта разновидность позволяет установить насадку, у которой форма хвостовика цилиндрическая. Крепление осуществляют при помощи специального шлицевого ключа. Им сдвигают кулачки, которые надежно зажимают рабочий орган. Плюс зубчато-венцового патрона заключается в надежной фиксации приспособлений с цилиндрической и шестигранной хвостовой частью. Но, чтобы в этих патронах закрепить или снимать сверло, нужно затратить много времени.

Быстрозажимной

Быстрозажимные в основном применяются в конструкции шуруповертов. Бывают одномуфтовые и двухмуфтовые. Фиксируются так же, как и ключевые, только без использования ключа, все делается вручную. Более надежное крепление обеспечивают двухмуфтовые патроны. Но так как зажим выполняют руками, по надежности фиксация уступает прижиму ключом.

Недостаток быстрозажимного крепежного элемента в том, что при долгой эксплуатации он ненадежно фиксирует сверла большого диаметра. В результате во время сверления инструмент проворачивается, что отрицательно сказывается на качестве и скорости выполнения работ.

Быстрозажимной сверлильный патрон

SDS

Такая разновидность считается самым наилучшим вариантом для перфораторов, хотя и появилась не так давно. СДС-патроны многие называют быстросъемными. Они подходят для бурения бетона, сверления древесины и металла. Но их зажимная оснастка бывает разных типов, потому нужно знать их особенности.

Оснащаются несколькими видами зажимных устройств:

• Plus. Хвостовая часть для патрона инструмента, предназначенного для применения в домашних условиях.
• Top и Quick. Очень редко используются. Купить насадки для инсталляции в такие типы патронов непросто. Их производством занимается мало фирм. Поэтому при покупке стоит смотреть на модификацию фиксатора.
• Max. Эти детали применяются только в специализированных моделях перфораторов.

Патрон для перфоратора надежно крепит сверла. Фиксация осуществляется с помощью 2-х направляющих клиньев и 2-х стопорных шариков. Преимущества SDS патронов в том, что работать с зажимным приспособлением просто и безопасно. В нем идеально совмещены крутящий момент и ударная сила. 90% всех изготавливаемых перфораторов оснащается этими несложными в применении приспособлениями.

Как вытащить сломанный бур

Иногда бур в патроне перфоратора может сломаться, приходится вынимать только его обломок. Извлечь хвостик обычными плоскогубцами не получится, их невозможно раздвинуть внутри патрона. Понадобятся тонкогубцы. Их вставляют в перфоратор, слегка приоткрывают, захватывают часть обломанного бура и тянут наружу. Процесс пойдет легче, если с инструмента заранее снять резинку.

Если не произошло заклинивание хвостовика, патрон оттягивают на себя, включают режим дробления. Перфоратор ставят головкой вниз. Благодаря вибрациям обломок должен вылететь сам. Если ни одним способом извлечь кусок бура не удалось, инструмент разбирают.

Замена основных узлов

Если во время диагностики мастер определит, что один из основных узлов пришел в негодность, он заменит его, чтобы избежать повреждений остальных деталей прибора.

Как снять переключатель режимов

Для диагностики внутренних узлов необходимо снять корпус перфоратора и очистить поверхность узлов от пыли. Начинают разбор с отделения регулятора режимов работы.

Его переводят до упора — как правило, это крайне правое положение (ниже значка отбойного режима), после чего, поддев плоской отверткой, вынимают регулятор из его гнезда.

Сбои в механической части

• ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
• стопорится вращение оси;
• долбит, но не крутит;
• работает только в одном положении;
• насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Справка. Перечисленные механические неполадки говорят о неисправностях в механизме патрона. Если же скрежет и посторонние звуки исходят изнутри корпуса, для выявления и устранения неисправности придется разбирать весь инструмент и обследовать передаточные узлы.

Снятие патрона в связи с заклиниванием сверла

Резиновый молоток используется при извлечении сверла из патрона

Многим владельцам перфораторов приходится самостоятельно снимать патрон, чтобы в дальнейшем извлечь из него сверло. Однако перед тем как приступить к работе, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться для ее выполнения:

• прорезиненный молоток;
• отвертка;
• плоскогубцы;
• газовый ключ;
• тиски.

Есть два наиболее распространенных способа крепления патрона на валу. Чаще всего используется резьбовой метод установки. В данном случае вынимать конструкцию довольно просто. Необходимо аккуратно зафиксировать ее в тисках и медленно прокручивать дрель против часовой стрелки. Если конструкция оснащена дополнительным стопорным винтом, его придется снять газовым ключом.

В некоторых моделях перфораторов Штурм и Хаммер используется конусное крепление

В подобных ситуациях необходимо разместить инструмент в тиски и осторожно постукивать молотком по нижнему торцу. Нескольких ударов должно хватить, чтобы патрон начал сниматься

Когда он будет снят, можно попробовать достать из него застрявшее сверло.

Повседневный уход и хранение перфоратора

Для того чтобы инструмент служил долго и исправно, нужно соблюдать простые правила.

1. Перед началом работы провести беглый осмотр технического состояния инструмента. Ни в коем случае не игнорировать признаки неисправности, если таковые обнаружатся.
2. По окончании работы очистить перфоратор от пыли и мусора. Желательно продуть струёй воздуха из пылесоса.
3. При транспортировке в холодное время года перед началом работы дать прибору не менее 20 мин на «акклиматизацию» прибора. Смазка должна оттаять и стать эластичной.
4. Работать с соблюдением норм эксплуатации, описанных в техническом паспорте инструмента.

Хранить перфоратор следует в сухом и тёплом месте. При длительной консервации рекомендуется упаковывать в полиэтиленовый мешок и картонную коробку. Не допускать попадания влаги на электрические детали, в том числе и конденсата из воздуха.

Кейс — лучшее место для хранения перфоратора

Осведомлён — значит, вооружён. Зная тонкости устройства механизма перфораторов, можно отремонтировать инструмент самостоятельно и в самые сжатые сроки. Однако если своевременно заглядывать под кожух перфоратора, чистить и смазывать механизмы, то вполне возможно, что к ремонту вовсе не придётся прибегать. Регулярное техническое обслуживание прибора поможет продлить срок его службы.

Поэтапно разбираем перфоратор – быстрый поиск поломки

Просто представьте, что ваш инструмент вдруг перестал работать или вам срочно понадобилось заменить какую-либо неисправную деталь. Самый простой способ – отнести перфоратор на ремонт в сервисный центр, однако это требует времени, а значит, на какой-то период застопорит вашу работу. Но если вы будете знать, как разбирается устройство, вам будет намного проще провести остальные работы. Кроме того, это приведет к значительной экономии средств, ведь не нужно будет тратиться на оплату услуг ремонтных центров.

Инструкция по разбору инструмента:

1. Приступаем к работам, начиная с верхнего узла: вначале снимается резиновый наконечник, после – шайба, пружина, завершает работу шарик.
2. После того, как вы сняли шарик, выкручиваем винтики, которые удерживают корпус, снимаем накладку на ручку, если она есть в наличии, и в последнюю очередь отсоединяем провода статора.
3. Извлекаем щеткодержатель.
4. Следующий этап – разъединение редуктора и корпуса до образования зазора. Именно через него мы будем извлекать переключатель.
5. После этого корпус перфоратора ставится вертикально, с помощью тисков фиксируется, а все его детали аккуратно достаются из устройства.

Какая бы поломка вас не ожидала, прочистите корпус – иногда именно грязь и пыль мешают устройству нормально работать.

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

Схема перфоратора

1. Шестерня передачи вращения от двигателя
2. «Пьяный» подшипник
3. Поршень
4. Ударник («летающий поршень»)
5. Ствол
6. Боек
7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

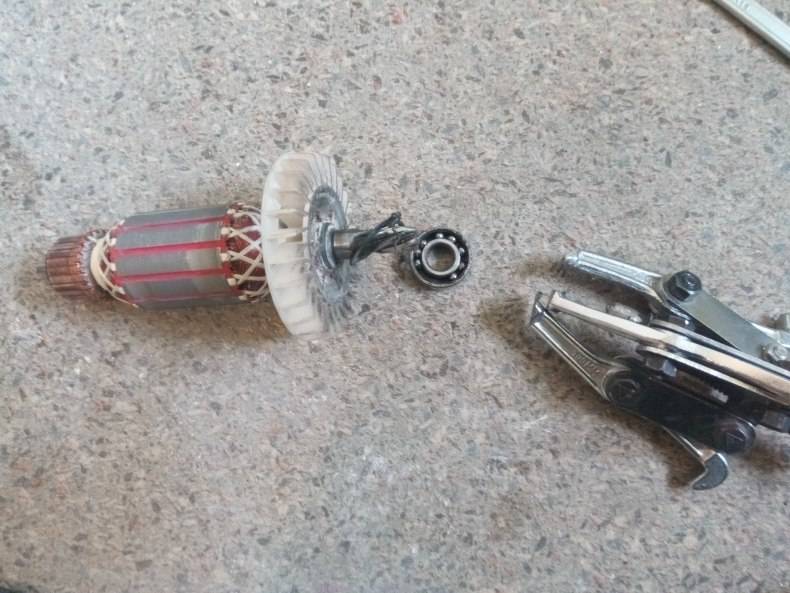

Как отремонтировать якорь в домашних условиях

Из-за якоря происходит треть поломок шуруповёрта. При каждодневном интенсивном режиме работы неисправности могут возникнуть уже в первые полгода, например, при несвоевременной замене щёток. При щадящем использовании шуруповёрт продержится год и более.

Якорь можно спасти, если не нарушена балансировка. Если во время работы прибора слышен прерывистый гул и идёт сильная вибрация, то это нарушение балансировки. Такой якорь подлежит замене. А отремонтировать можно обмотку и коллектор. Небольшие короткие замыкания устраняются. Если повреждена значительная часть обмотки, её можно перемотать. Изношенные и сильно повреждённые ламели проточить, нарастить или впаять. К тому же не стоит браться за ремонт якоря, если вы неуверены в своих возможностях. Лучше его заменить или отнести в мастерскую.

Проточка коллектора

Со временем на коллекторе образуется выработка от щёток. Чтобы от неё избавиться, необходимо:

• Проточить коллектор, используя резцы для продольного обтачивания, то есть проходные резцы.

• Ещё нам необходим обратный конус для центрирования по подшипнику. Сделайте в нём отверстие до 8 мм.

• Так как медь тягучая, отрегулируйте станок на количество оборотов от 600 до 1500 в минуту.
• Первичная подача по половине деления. Когда резец слегка коснётся изделия, произведите продольную проточку всего коллектора. По образовавшемуся блестящему рисунку вы увидите состояние ламелей, все неровности поверхностей.
• Если коллектор ровный, то проточка будет равномерной.
• Если есть ямки, то продолжайте проточку, пока поверхность не выровняется.
• Для последнего прохода нужно подать резец на одну четвёртую от деления.
• Для полировки возьмите наждачную бумагу с тысячной зернистостью и включите станок так, чтобы якорь вращался в ту сторону, в которую вращается во время работы.

Не забудьте очистить ротор от стружки, чтобы не произошло замыкания.

Видео по теме

Как перемотать якорь

Перед тем как разобрать якорь, запишите или зарисуйте направление обмотки. Оно может быть влево или вправо. Чтобы его определить правильно, посмотрите на торец якоря со стороны коллектора. Наденьте перчатки, возьмите острые кусачки или ножовку по металлу. Удалите лобовые части обмотки. Коллектор нужно почистить, а снимать необязательно. Аккуратно, не повреждая пазовые изоляторы, выбейте стержни оставшихся частей обмотки с помощью молотка и металлического зубила.

Видео: Снимаем обмотку

Надфилем, не повреждая плёнки изолятора, удалите остатки пропитки. Посчитайте проводники в пазу. Высчитайте число витков в секции и измерьте диаметр провода. Нарисуйте схему. Нарежьте из картона гильзы для изоляции и вставьте их в пазы.

Видео: Намотка влево и вправо

После намотки сварите выводы секций с петушками коллектора. Теперь проверьте обмотку тестером и индикатором короткого замыкания. Приступайте к пропитке.

Инструкция по пропитке (с учётом регулятора числа оборотов)

• Убедившись в отсутствии проблем, отправьте якорь в электродуховку на прогрев для лучшего протекания эпоксидной смолы.

• После прогрева поставьте якорь на стол под наклоном для лучшего растекания по проводам. Капните смолой на лобовую часть и медленно крутите якорь. Капайте до появления клея на противоположной лобовой части.

• Расположите якорь горизонтально и капайте на обе лобовые части. Крутите якорь до потери текучести.

• Оставьте в вертикальном положении до полной полимеризации.

В конце процесса слегка проточите коллектор. Балансируйте якорь при помощи динамической балансировки и болгарки. Теперь проточите окончательно на подшипнике. Необходимо прочистить пазы между ламелями и отполируйте коллектор. Сделайте окончательную проверку на обрывы и замыкания.

Особенность обмотки для болгарок с регулируемым числом оборотов в том, что ротор намотан с запасом мощности. Плотность тока влияет на число оборотов. Сечение провода завышено, а количество витков занижено.

Устранение электрических неполадок

Если двигатель инструмента не включается, причиной тому могут быть различные проблемы, связанные с напряжение электрической сети и поломки самого двигателя.

1. В некоторых случаях, инструмент может не включаться из-за низкого напряжения в электрической сети. Чтобы проверить напряжение в розетке, используется мультиметр.
2. Повреждение сетевого провода. Его необходимо внимательно осмотреть на целостность, не должно быть загибов, переломлений или оплавлений. Чтобы точно убедиться в повреждении провода, его также необходимо проверить мультиметром.
3. Поломка кнопки запуска. Чаще всего производится её замена, но в некоторых случаях кнопку можно заменить. Для этого нужно прозвонить контакты кнопки, которые иногда достаточно просто почистить.

Самым сложной деталью перфоратора является двигатель. В данном узле можно выявить две стороны – статор и ротор. В каждой из этих частей располагаются детали, которые могут выйти из строя.

Чтобы не допускать повреждений, важно соблюдать правила эксплуатации инструмента и не пытаться чинить его самостоятельно без необходимых навыков

Установка сверла в перфоратор

На самом инструменте тоже стоит быстрозажимной механизм. Бур в нем надежно закреплен с помощью специальных шариков, замыкаясь они плотно входят в канавки, которые находятся на нижней части сверла. Процедура установки выглядит несложно. Чтобы закрепить коронку или буровую насадку нижнюю часть патрона отводят в сторону перфоратора (вниз). Держа его в таком положении, устанавливают необходимое оснащение и отпускают патрон. Бывает, что шарики не входят в пазы, а результате насадка шевелится, нужно ее провернуть, пока конструкция полностью не замкнется.

Перед тем, как вставить сверло в перфоратор Бош или снять, обязательно проверяют в каком состоянии находится инструмент. Потом его включают, задают нужный режим, нажимают пусковую кнопку.  Можно приступать к работе, если отсутствует запах горелой пластмассы или гари, нет непонятных звуков.

Что может послужить поводом для разборки перфоратора

Поломки инструмента делятся на механические и электрические. Ремонт невозможен без разборки и последующей сборки.

Сбои в механической части

О наличии проблем в механической части можно судить по появившемуся:

• скрежету;
• повышенному шуму;
• сильной вибрации;
• странному запаху из корпуса.

К таким неполадкам относится:

• поломка зубьев шестеренок или зажимного патрона;
• износ ствола агрегата, а также резинок бойка и ударника;
• выход из строя ударного механизма, переключателя режимов работы.

Сбои в электрике

При возникновении сбоев в электрике мотор гудит, быстро нагревается, не вращается, появляется дым. Можно почувствовать неприятный запах и искрение.

Поломки в электрической части:

• перегорание обмотки ротора, статора двигателя;
• засор коллектора;
• поломка кнопки включения;
• нарушение электрических контактов;
• износ щеток;
• невозможность включения инструмента.

К неисправностям, появившимся в электрической части электродвигателя, привлекают профессионала.

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Способ устранения.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Способ устранения.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

Способ устранения.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Способ устранения.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Появление искр.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Способ устранения.

Почистить якорь

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом

Из перфоратора пошёл дым.

Способ устранения.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

• Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Способ устранения.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Электрические неисправности

Серьезные проблемы могут вызвать и неисправности, связанные с электротехнической частью перфоратора. Кстати, отказ в работе может быть вызвать тривиальным отсутствием напряжения в розетке.

По большому счету, если инструмент не подает ни каких признаков жизни, вероятность того, что из строя вышла именно электротехническая часть инструмента. К основным дефектам электрики можно отнести следующие:

Отсутствие напряжения в питающей сети, обрыв кабеля

Для проверки можно подключить любой электрический прибор. Если напряжение в сети присутствует, то необходимо проверить целостность кабеля.

Соединение проводов

Для выявления этого дефекта его осматривают, затем, с использованием тестера, прозвонить его. Для устранения разрыва кабеля можно его или спаять, или сделать скрутку. Но лучше всего его заменить.

Неисправность кнопки пуска

Причиной этого дефекта может быть элементарное окисление контактов в кнопке. Для проверки этого предположения необходимо демонтировать заднюю крышку кожуха. При отсутствии видимых следов окисления целесообразно использовать тестер. Для исправления этой неисправности можно зачистить контакты, но лучше кнопку включения заменить.

Стирание щеток

При длительном и интенсивном использовании перфоратора происходит износ щеток, через которые поступает электрический ток на двигатель. При большом износе, они начинают искрить и появляется запах гари. Щетка должна иметь длину не менее 8 мм.

https://youtube.com/watch?v=D0hgvy9xEGg

По достижении этого и меньшего размера их заменяют. Процедура замены довольно проста и с ней справиться любой человек, даже не знакомый с основами электротехники.

Поломка регулятора оборотов

При выявлении этой неполадки целесообразно заменить узел целиком. Но, справедливости ради, надо отметить, что этот дефект встречается не часто.

Неисправность мотора

Наверное, это самый страшный дефект, который может произойти с электрическим инструментом. Пользователь должен понимать, что самостоятельный ремонт двигателя лучше не проводить. Для этого существуют специализированные мастерские, оснащенные всем необходимым ремонтным и диагностическим оборудованием.

При работе двигателя на коллекторе образуется определенный слой нагара. Его можно удалить самостоятельно и после этого попробовать его включить. Если эта операция не помогает, то необходимо прозвонить якорь и статор. Существуют определенные требования к сопротивлению в обмотках.

Ремонт статора

Ремонт этих узлов допустимо выполнять только в условиях электротехнической мастерской. Допустимо выполнять эту работу и дома, но только при наличии специального оборудования и определённых знаний в части работы электродвигателя. Эта операция, выполненная в домашних условиях существенно удешевит ремонт перфоратора в целом.

Ударный механизм перфоратора

Большинство современных перфораторов имеют электропневматический ударный механизм. «Электро» – потому, что механика приводится в движение электродвигателем, а «пневматический» означает, что боек, бьющий по хвостовику бура, приводится в движение воздухом.

Схема перфоратора

1. Шестерня передачи вращения от двигателя
2. «Пьяный» подшипник
3. Поршень
4. Ударник («летающий поршень»)
5. Ствол
6. Боек
7. Патрон SDS

При нажатии на кнопку двигатель передает вращение валу с «пьяным» подшипником, который в свою очередь приводит в движение поршень внутри ствола. При движении поршня вперед, между ним и ударником возрастает давление воздуха. Ударник двигаться в сторону бойка и бьет по нему. Боек передает энергию удара в бур. Затем поршень совершает движение в обратную сторону, создавая в стволе область разрежения. За счет этого ударник возвращается в исходное положение, после чего весь цикл повторяется.

Большинство перфораторов имеют два или три режима работы:

• комбинированный режим: удар и вращение бура;
• режим блокировки вращения: работает только ударный механизм;
• режим блокировки удара: перфоратор можно использовать в качестве дрели или миксера для приготовления строительных смесей.

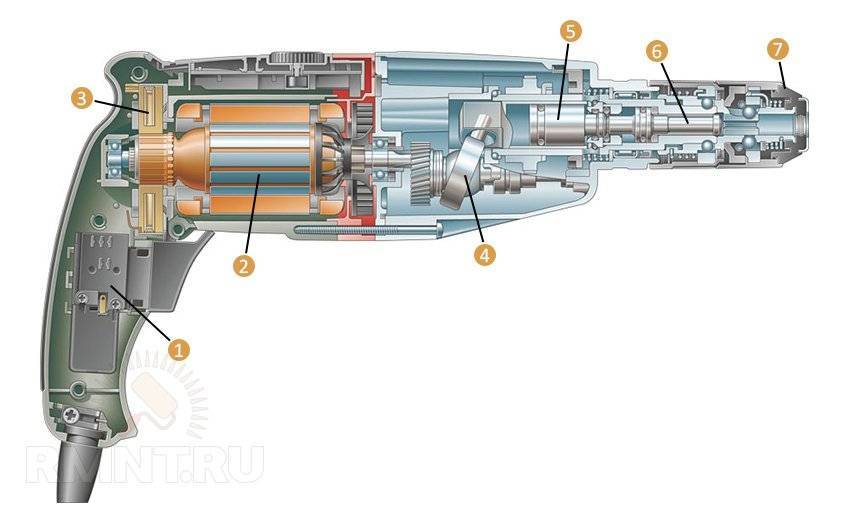

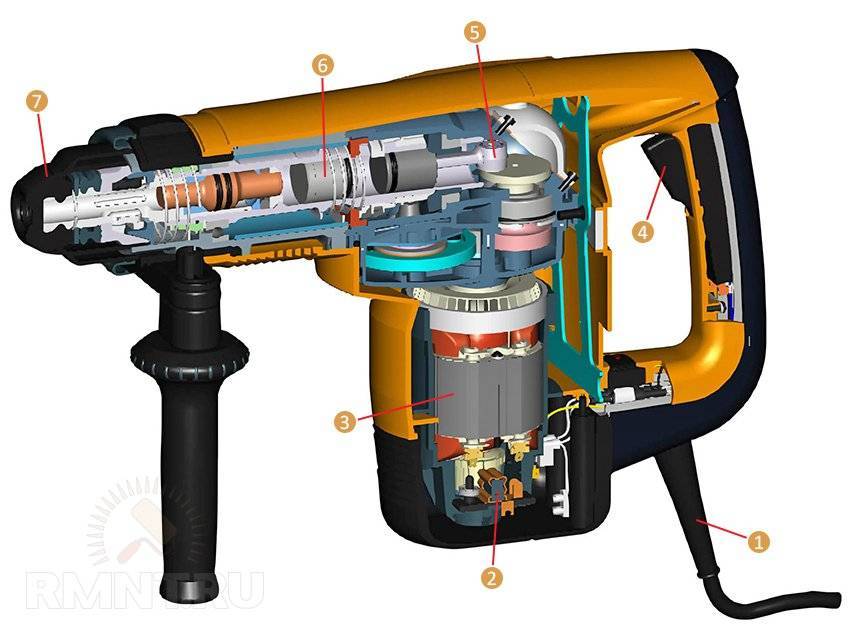

Принцип работы и конструкция перфоратора

Для ремонта перфоратора нужно хотя бы в общих чертах представлять, как он работает, из чего состоит.

Условно механизм инструмента представлен механической, электрической частями и корпусом, где они объединяются, взаимодействуют. Дополнительно он защищает узлы от отрицательного влияния внешней среды.

После запуска двигателя ротор мотора начинает вращаться благодаря действию ЭДС. Его крутящий момент передаётся по двум линиям:

• Посредством зубчатой передачи патрону с оснасткой, вращая их.
• Через ударный механизм, заставляющий совершать поступательно-возвратные движения бур. Насадка ударяет о материал, разрушая его.

Патрон под перфоратор — зачем он нужен

Патрон на инструменте удерживает специальные насадки. Он считается главным элементом для выполнения основной работы. Для каждого вида деятельности нужно подбирать определенный патрон. Перфоратор в отличие от дрели совершает вращательные и возвратно-поступательные (ударные) действия. Последняя функция необходима при работе с крепкими материалами: кирпичом, бетоном и железобетоном. Почти каждая модель Bosch, Hanskon, Makita, Деволт, Вихрь, Зубр, Интерскол, Штурм, Калибр выделяется универсальностью.

Перед тем, как поменять на перфораторе патрон, рекомендуется рассмотреть его конструкцию. В ранее выпускаемых инструментах сверла закреплялись специальными кулачками. В современных моделях фиксация осуществляется при помощи направляющих клиньев и стопорных шариков.

Как устроен перфоратор

Перфоратор можно отнести к разряду инструментов, имеющих устройство повышенной сложности. Однако последовательное рассмотрение деталей и принципа действия поможет основательному пониманию нюансов работы механизма и поиску неисправностей.

Устройство бочкового перфоратора: 1 — сетевой шнур; 2 — угольные щётки; 3 — электродвигатель; 4 — выключатель; 5 — эксцентриковый механизм; 6 — ударный механизм; 7 — быстросменный патрон

У бочкового перфоратора двигатель и ведущая шестерня расположены вертикально. Ключевым отличием от инструмента пистолетного типа здесь служит наличие промежуточного редуктора.

В перфораторах горизонтального (пистолетного) типа раздаточного редуктора нет как такового, вращение сразу передаётся на промежуточный вал, расположенный ниже оси основного шпинделя. Этот вал посажен на двух подшипниках, между ними находится «пьяный подшипник», который при вращении колеблется и приводит в движение поршень ударника. На выступающем переднем конце вала имеется шестерня, за счёт которой передаётся вращение на ствол.

Устройство перфоратора пистолетного типа: 1 — выключатель; 2 — электродвигатель; 3 — щётки; 4 — «пьяный подшипник»; 5 — «летающий» поршень; 6 — боёк; 7 — быстросъёмный патрон SDS

В любом перфораторе имеются переключатели режимов. В бочковом они просто приподнимают шестерни раздаточного редуктора, выводя их из зацепления. В пистолетном перфораторе может применяться одна из двух схем управления. В простейшем случае один переключатель смещает промежуточный вал, который, будучи выдвинутым максимально вперёд, имеет зацепление с шестернёй патрона, но при этом расцеплена муфта передачи вращения на качающийся подшипник. В среднем положении в трансмиссию включены оба механизма, а в максимально утопленном работает только ударник. Устаревшая кинематическая схема имеет два переключателя, один из которых выводит муфту качающегося подшипника из зацепления, а другой сдвигает промежуточный вал.
