Как отремонтировать строительный фен — все виды поломок и их устранение

Неисправность и наши действия

Возникшая проблема не должна вас застать врасплох. Первое, что необходимо сделать – это не паниковать, а трезво оценить ситуацию!

Нет питания.

Фен не может работать из-за отсутствия питания. В первую очередь следует проверить розетку. Для этого понадобится тестовый прибор мультиметр или индикаторная отвёртка. Если с ней всё в порядке тщательно исследовать шнур. Часто в местах соединения с устройством он перекручивается и/или перетирается. Ещё одно проблемное место у шнура это крепление с вилкой.

Фото: В данном случае чётко видно, что остановка рабочего фена вызвана проблемами связанными с электрическим шнуром.

Если элементы в норме можно переходить к разборке фена. Нужно открутить и вынуть все элементы крепления, которые, в том числе, могут быть спрятаны за наклейками или прорезиненными заглушками.

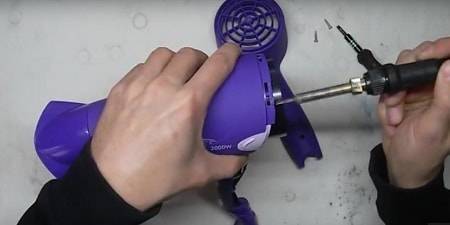

Фото: для ремонта внутренней начинки фена необходимо его разобрать, используя отвёртку.

Сняв крышку и добравшись до «внутренностей» фена необходимо обратить внимание на место соединения э/шнура с другими элементами цепи. Возможно, что один из проводов просто отсоединился, поэтому запуск стал невозможным

Проблема, в этом случае, решается простой пайкой, или обыкновенной скруткой жил.

Шнур в порядке, но фен по-прежнему не работает.

Если фен не работает, продолжаем поиск неисправности и проверяем другие элементы цепи по схеме, «прозванивая» их тестером. Это: плавкий предохранитель, элемент переключения скоростей бытового прибора и переключатель режимов подачи воздуха.

Насадки для строительного фена

При продаже этого инструмента набор комплектуется несколькими насадками. Их иное название – форсунки или сопла. Часто для работы этого недостаточно. Устройства можно купить отдельно. Разнообразие расширяет возможности использования фена за счет изменения силы и формы воздушного потока.

Приведем наиболее применяемые насадки:

  • фокусирующая круглая необходима для бесконтактной пайки трубок из меди. Сварочная пластиковая лента позволяет заделывать щели в различных конструкциях, приклеивать мебельный шпон;
  • плоская – с ее помощью удаляют старую краску или шпаклевку, остатки отделочных материалов;
  • рефлекторная нагревает пластмассовые трубы, прежде чем начать их изгиб;
  • щелевые, шлицевые насадки нужны для пайки изделий из ПВХ материалов;
  • режущая необходима для вырезки различных фигур из пенопласта;
  • сварное зеркало применяется в контактной сварке материалов из пластика и подготовке стыков изделий;
  • с помощью сварной насадки соединяют сварочные синтетические кабели.

Насадку выбирают в зависимости от предполагаемой работы с феном.

Насадка для пайки пластика на фен

Осуществить ремонт пластмассовых изделий гораздо проще, чем металлических. Для этого не нужна высокая температура, применение трансформаторов. Достаточно использовать строительный фен и правильно выбрать дополнительные элементы.

Для пайки изделий из пластика подойдет специальная плоская V-образная насадка. Она оснащена сварочным прутком, который служит припоем. Материал припоя должен быть того же состава, что и свариваемый материал.

Насадка для фена – сварочный наконечник

Сварочный наконечник состоит из двух трубок, сваренных под углом. По одной из трубок подается горячий воздух в рабочую зону, по второй – размягченный сварочный пруток, припой. Его состав идентичен материалу свариваемой детали.

Сопло для термофена

Сопло представляет собой трубку переменного сечения, сужающуюся к выходу. За счет этого увеличивается скорость и напор выходящего горячего воздуха. Можно использовать для нагрева ПВХ труб перед изгибом, приклеивания защитной и склеивающей ленты или шпона, сварки деталей.

Насадка на фен для сварки линолеума

Для сварки линолеума используют насадку, оборудованную держателем для полимерного шнура, с помощью которого и происходит сварка. Вставив шнур в аппарат, включаем его и ждем, когда шнур начнет плавиться. Начинаем сварку, продвигая наконечник вдоль шва.

Соединение полотен линолеума можно выполнять и при помощи тонкого сопла диаметром 5 мм. Для этого полимерный шнур укладываем в шов между полотнищами вручную. Струю горячего воздуха направляем на место контакта, продвигаясь вдоль него. Расплавляясь, шнур склеит полотна.

Насадки для строительного фена, изготовленные своими руками

Для этого можно использовать различные металлические трубки. Диаметр такой трубы должен соответствовать диаметру сопла фена и надеваться на него. Один конец служит для насадки на фен, из другого мы делаем необходимую для нас форму. Самая простая – плоская или щелевая. Для этого достаточно молотком сплющить трубу до нужного размера.

Чтобы получить насадку-сопло, нужно сделать на трубе 4 продольных разреза и вырезать по ним прямоугольные треугольники. Размер поперечного катета зависит от требуемого диаметра сопла. Согнув полученные лепестки внутрь, получим наконечник меньшего диаметра. Свариваем лепестки между собой, зачищаем швы и получаем нужное дополнение.

Можно сделать самостоятельно и V-образный наконечник с держателем прутка-припоя. Для этого нужно использовать три трубки различного диаметра. Одна из них должна надеваться на сопло фена. Две другие свариваются между собой под углом, привариваются к основной трубке. При достаточном умении можно получить изделие не хуже фабричного.

Что могло сломаться

После вскрытия корпуса, надо внимательно осмотреть все детали на предмет их работоспособности. Весьма часто причиной поломки является подводящий провод питания, его контакты могут пригореть — надо их прочистить и обновить. Если провод сломан внутри, то его меняют на новый.

Вентилятор

Этот главный узел изделия приводится в действие электродвигателем, с помощью вентилятора воздух всасывается внутрь фена. Часто поломка связана с загрязнением этого устройства пылью, особенно быстро забиваются щетки электрического двигателя

. Чтобы прочистить вентилятор – разбираем устройство по вышеописанной схеме.

Электродвигатель

Если при включении фена вы слышите треск и видите вспышки искрения внутри корпуса изделия — это так ведут себя щетки, когда их износ выше нормы, требуется срочная замена. Когда двигатель не включается, то один из вариантов отказа может быть весьма банальным: между ротором и щетками образовался пыж из пыли

, он диэлектрик, поэтому и не вращается якорь двигателя.

Воздух проходит через решетку из специальной проволоки, которая играет роль нагревательного элемента — она должна быть невредимой. Если обнаружен разрыв, то его надо спаять, простое скручивание приведет к увеличению сопротивления всей решетки, что негативно отразится на деятельности термостата.

Многие домашние мастера привыкли все паять со времен СССР, но сегодня все детали приборов стали намного нежнее — провода настолько тонкие, что обычный паяльник их просто пережигает. Конденсаторы припаяны к печатной плате, чтобы заменить их, нужна сноровка и специальный маломощный паяльник с тонким жалом

, а это лишние денежные затраты.

Микросхемы

Эти миниатюрные изделия настолько нежные, что если с ними что-то произошло, то ремонту они не поддаются, надо менять полностью

. Конденсаторы надо искать в специализированных магазинах или на радиорынках.

Работать с микросхемами надо в резиновых перчатках

, чтобы не оставлять жировые следы на контактах. Если вы обнаружили, что печатная плата перегорела, то идите в магазин за новым феном, старый можно разбирать на запасные части — реанимировать его не получится.

Помните: самостоятельный ремонт может стоить довольно дорого, если сломались весьма важные детали изделия. Поэтому надо подумать, стоит ли затевать ремонт, если проще и дешевле купить новый фен.

Без которого не представляет себе жизнь большинство из представительниц прекрасного пола — фенах

. Итак…

Фен (

англ.Fan) — электрический прибор, выдающий направленный поток нагретого воздуха. Важнейшей особенностью фена является возможность подачи тепла точно в заданную область.

Происхождение слова «фен»

связано с немецкой маркойFOEN , зарегистрированной в 1941 и ссылающейся на тёплый альпийский ветер«фён» .

Как рассчитать и навить спираль для термофена

Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).

Расчёт необходимой длины нихромовой проволоки

Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:

  1. Определить силу тока, разделив мощность на напряжение. Например, если вам нужно получить мощность 900 Вт от бытовой электрической сети напряжением 220 В, сила тока должна быть равна I = P/U = 900/220 = 4,09 А.
  2. Вычислить, какое сопротивление должна иметь спираль. Для чего разделить напряжение (U) на силу тока (I). Получаем R = 220/4,09 = 54 Ом.
  3. Длина проволоки из нихрома, имеющей сопротивление 54 Ом, определяется из формулы R=ρ · L / S, где R — сопротивление, ρ — коэффициент удельного сопротивления материала (для нихрома он находится в пределах 1–1,2), а L и S — длина и площадь сечения проволоки. Допустим, диаметр проволоки D = 1,00 мм. Тогда площадь её сечения будет равна S = 3,14 · D2/4 = 0,785 мм2. Следовательно, длина проволоки определяется как R · S / ρ = 54 · 0,785 / 1,1 = 38,54 м.

Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.

Навивка нихромовой спирали

Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня.

Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:

  • слесарные тиски;
  • электродрель с управляемым числом оборотов;
  • два деревянных бруска сечением 20 х 50 мм;
  • стержень для навивки (оправка).

В брусках прорезаются полукруглые канавки, образующие отверстие достаточного диаметра, чтобы в нём мог поместиться стержень для навивки с намотанной проволокой. Сам стержень вставляется в патрон дрели, а на его конце закрепляется проволока из нихрома. Конструкция зажимается в тисках достаточно плотно, чтобы удержать бруски и обеспечить возможность прохождения между ними проволоки при намотке.

Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.

Видео: ручная навивка спирали из нихромовой проволоки

При намотке спирали нужно соблюдать некоторые правила:

  • навивку следует выполнять, не останавливаясь и не ослабляя натяжения нити;
  • не направлять нить рукой, а только деревянными брусками, чтобы избежать серьёзных порезов;
  • не допускать перегибов проволоки, которая, может, и не переломиться сразу, но очень быстро перегорит в месте перегиба;
  • выбирать длину стержня для навивки нужно с запасом и с учётом возможности закрепления его в тисках или на опорных поверхностях.

Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.

Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.

Ремонт фена для волос своими руками: электрическая схема, керамический элемент

Работа бытового фена

Фен работает от сети 220 В, 50 Гц. Любой фен для волос имеет две основные части — обогревательный элемент и электродвигатель.

В качестве обогревательного элемента как правило используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенах в основном применяются электродвигатели постоянного тока с мощностью до 50 ватт, бывают и исключения.

Проходя через спираль, ток теряет свою начальную силу, поскольку спираль имеет определенное сопротивление, именно этот ток выпрямляется диодным мостом и подается на электродвигатель.

Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели с питанием 220 Вольт, в таком случае, напряжение из сети напрямую подается на электромотор. К ротору двигателя укреплен винт (пропеллер) который обеспечивает отдув тепла со спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. Мощность фена зависит от толщины использованной спирали и мощности установленного электродвигателя.

Принесенный фен был разобран, оказалось, что проблема заключалась в оборванной дорожке на плате с выключателями. После заливки её припоем — устройство заработало нормально.

Но чаще всего, основные причины неработоспособности — оборванная спираль, нерабочий двигатель, расплавившиеся от тепла контакты выключателей, оборванный сетевой провод или вилка.

Из чего состоит фен:

Элементы на схеме: 1 — насадка-диффузор, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель от перекручивания шнура, 6 — кнопка режима «Холодный воздух», 7 — переключатель температуры потока воздуха, 8 — переключатель скорости потока воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.

Это интересно: Как растет борода: как отрастить бороду в 16 лет

Электросхема простого фена

На электродвигатель подается напряжение постоянного тока, полученное посредством диодного моста, состоящего из четырех диодов (или просто от одного диода).

Выделим два элемента цепи, которые являются потребителями (нагрузками), это — спираль и диодный мост (двигатель не считаем, т.к. является нагрузкой моста). В цепи элементы расположены последовательно (один за другим), значит, падение напряжения на каждом из них будет зависеть от его же сопротивления и их сумма будет равна напряжению сети при третьем положении переключателя.

Большинство фенов начального уровня имеют простейшую электросхему, в таких фенах только один переключатель, которым включается вентилятор и ТЭН. Нагреватели могут выполняться в различных модификациях, но во всех фенах они выполнены из нихрома, свитого в пружину.

Однако почти все простые современные фены имеют 2-3 ступени регулировки мощности и потока воздуха.

Более продвинутые фены имеют плавные регуляторы скорости обдува и температуры обдуваемого воздуха.

Правила эксплуатации фенов

Типичные неисправности

В связи с простотой принципа работы фена, его возможные поломки типичны и справиться с ними возможно даже простому пользователю.

Пахнет чем-то горелым

Проблема обычно связана с тем, что на спираль попали волосы, пыль или пух. В случае загрязнения элемента скорость вращения крыльчатки падает, срабатывает система защиты от перегрева, от чего и происходит неприятный запах. Чтобы разрешить ситуацию, достаточно очистить нагреватель, после чего проверить работоспособность прибора. Если же паленый аромат не исчезнет, стоит обратиться в сервисный центр.

Фильтр расположен в задней части фена, со стороны воздухозаборника

Отсутствие питания

В первую очередь нужно убедиться, что в розетке есть электричество и сетевой шнур не поврежден. Даже если не замечено внешних повреждений, нужно убедиться, что протекает ток по проводу. Для этого:

  1. Необходимо разобрать корпус и проверить контакты питания, используя специальный тестер;
  2. Следующим шагом требуется проверить кнопку включения, убедиться, что ее нажатию не мешает попавший внутрь мусор или слипшаяся пыль. Об исправной работе контактов скажет равномерный цвет без обугленных следов;
  3. Если выявлены поврежденные соединения, их нужно зачистить ножом или наждачкой;
  4. Подключить устройство к сети, но не включать кнопку запуска на нем. Необходимо поднести тестер к клеммам кнопки, чтобы узнать, проходит ли напряжение.

Полезно!

Если выявлена неисправность кабеля, его стоит заменить на новый. При отсутствии такой возможности, допустимо воспользоваться изолентой, чтобы изолировать зачищенные и скрученные контакты. При обнаружении неполадок в работе кнопки можно попробовать почистить контакты или вообще отсоединить деталь, тогда агрегат будет запускаться сразу после подключения вилки в розетку.

Не включается фен

Так же, как и в предыдущем случае, проблема может быть связана с отсутствием электричества или поломкой кабеля. Тогда порядок действий аналогичен описанному выше. Другая возможная причина — сломался электродвигатель. Предшественниками такой неприятности служат симптомы:

  • во время запуска слышен небольшой треск;
  • мотор работает с перебоями;
  • слышен запах горелой проводки;
  • при отсутствии вращения вентилятора слышен гул.

В случае подозрения или обнаружения подобной неисправности разрешить ее самостоятельно практически невозможно, поскольку очень сложно выявить конкретную причину. К тому же, стоимость ремонта обойдется недешево, во многих ситуациях проще купить новый прибор.

Снизилась работоспособность

При такой проблеме стоит проверять состояние вентилятора. Чаще всего он начинает медленней крутиться из-за того, что на нем скопились волосы, пыль или другие загрязнения. Тогда достаточно очистить деталь от мусора. Если выполнять манипуляцию периодически, поможет легкая очистка при помощи зубочистки, старой зубной щетки или пинцета. В случае если прибор не очищался никогда или это бывает редко, потребуется разбирать корпус, чтобы произвести качественную уборку.

Двигатель постоянного тока

Вентилятор довольно медленно вращается

Как и в предыдущем варианте, вероятнее всего это связано с наматыванием волос на деталь или чрезмерное засорение корпуса. Также следует произвести чистку аппарата.

Гонит холодный воздух

За нагревание потока отвечает нагревательный элемент — спираль. Эта деталь является одной из самых уязвимых в устройстве, особенно при отсутствии защиты от перегрева в технике. Если автоматического отключения по достижении максимальной температуры не предусмотрено, необходимо знать, какие признаки говорят о том, что приспособлению пора отдохнуть:

  • возникновение запаха гари при эксплуатации, который может сохраняться и после отключения;
  • слишком горячий корпус при работе, исправный агрегат не должен перегреваться.

Чтобы разобраться в неполадке, потребуется разобрать фен. Если произошел разрыв нагревателя, это заметно невооруженным глазом. При небольшом повреждении можно легко устранить неприятность, соединив концы спирали и спаяв их. Если разрыв в нескольких местах, лучше купить новый ТЭН, главное — той же фирмы, что и сама техника.

Важно!

Необходимо установить, почему повредилась деталь. Если не разобраться в причине и не устранить ее, проблема повторится в скором времени.

Как разобрать фен: порядок осмотра, разборки и ремонт

Разборка прибора не вызывает трудностей, если действовать в соответствии с инструкцией, иметь под рукой нужные инструменты и обладать хоть какими-то знаниями в области электроники.

Шнур

В первую очередь необходимо осмотреть провод. Начинать стоит с розетки, чтобы убедиться в наличии электроэнергии. Если свет есть, тогда переходят к проверке шнура – от корпуса к вилке. Осматривают целостность провода, ищут изломы, разрывы, оплавления.
Внутри корпуса, после его разборки, наблюдают за состоянием электросопротивления – парой разъемных контактов, пайкой или проводкой с пластиковыми колпачками.

Неразъемное соединение

Если проводка заделана в пластиковые колпачки, значит речь идет о неразъемном соединении. Такой вариант довольно сложен для тестирования и требует наличия материалов:

  • обычная игла;
  • тестер;
  • лампа;
  • индикатор.

Проверка выполняется следующим образом:

  • К одной клемме присоединяют иголку – ее следует вставить в жилу питания возле колпачка до самой меди;
  • Вторая клемма охватывает усики вилки;
  • Прозванивают сразу обе жилы.

Не стоит делать больше одного прокола на жилу, поскольку эксплуатация устройства не исключает попадания влаги внутрь корпуса.

Контактная площадка

Гораздо легче прозвонить провод, когда места стыков видны невооруженным глазом. Если обнаружены повреждения, лучше заменить шнур на новый, у которого неразборная вилка. Второй вариант предпочтительней, поскольку в первом случае накладываются ограничения на выбор изоляционных материалов, предотвращающих попадание влаги на жилы.

Внимание!

Самое уязвимое место – на контакте провода с корпусом. Постоянные перегибы, скручивания шнура приводят к перетиранию, образованию трещин. Поврежденные медные жилы начинают искрить, сжигать изоленту и плавиться.

Выключатель и переключатель

Проверить работоспособность выключателя можно, выполнив короткое замыкание детали. Если используется трехпозиционный переключатель, соответствующую проверку потребуется произвести три раза – для каждого режима отдельно. Лучше зарисовать схему расположения проводов, чтобы не допустить ошибок при сборке.

После выявления дефекта его следует внимательно осмотреть и обработать. Следы гари нужно счистить надфилем, ластиком или шкуркой, контакты – обработать спиртом. Если какой-то элемент не подлежит восстановлению, его стоит заменить на новый аналогичный.

Вентилятор

Забитый воздуховод – распространенная проблема при эксплуатации техники. Если есть фильтр, его нужно снять и тщательно прочистить, забившуюся пыль получится убрать с помощью мягкой щетки. При обнаружении намотанных волос на ось мотора лучше снять вентилятор с вала, после чего удалять загрязнения.

Спирали

Чаще всего приспособления оснащены сразу несколькими нагревателями, которые внешне ничем не отличаются друг от друга. После разборки агрегата следует убедиться в идентичности нагревательных элементов, при наличии разрывов их нужно спаять или закрутить концы. Помимо этого, концы спирали можно соединить с помощью тонких медных трубочек.

Двигатель

На поломку мотора указывают возникновение сильного треска и наличие искр при включении. При обнаружении неисправности следует выпаять обмотку двигателя из электросхемы и проверить все соединения. Замена обмотки требует определенных навыков и знаний в области электрики, поэтому при отсутствии таковых лучше сразу обратиться к профессионалам.

Если обмотка исправна, достаточно очистить поверхность и оценить плотность прилегания щеток к медной поверхности. При этом вал должен свободно крутиться, а все трущиеся элементы лучше смазать.

Микросхема:

  1. Гетинаксовая подложка периодически трескается, что приводит к разрыву дорожки. Если обнаружен поврежденный фрагмент, его следует заглубить, немного покрыв припоем;
  2. О неисправности конденсатора говорит раздутие изделия, при поломке оно выгибается наружу. Если поломка выявлена, единственным выходом станет замена детали на новую;
  3. Резистор при выгорании темнеет. Даже если он не вышел из строя, его стоит заменить.

Термостат

Отдельные модели оснащены функцией саморегуляции. Функционирование осуществляется путем использования резистивного делителя, у которого одно плечо отвечает за реагирование на температуру. В дальнейшем можно действовать следующим образом:

  1. Ликвидировать датчик, разорвав цепь, после чего проверить работоспособность.
  2. Замкнуть провода, понаблюдав за реакцией прибора.

Большая вероятность, что попытка не увенчается успехом, если устройство реагирует только на определенные значения сопротивления.

Пайка медных труб

При помощи термофена выполняют низкотемпературную пайку медных трубопроводов. Для такой работы используют легкоплавкие припои (с температурой плавления менее 400 градусов), которые размягчаются не от пламени горелки, а от тепла разогретых феном деталей.

Порядок действий примерно такой:

  1. Труборезом кроятся детали нужной длины.
  2. Труба зачищается от заусенцев (снимается небольшая фаска), шлифуется до блеска изнутри и снаружи.
  3. Труборасширителем увеличивается диаметр трубы-мамы (если не используются специальные фитинги).
  4. На медь в зоне пайки наносится флюс, трубы соединяются.
  5. На технический фен устанавливается насадка с отражателем.
  6. Инструмент настраивается на температуру около 650 градусов.
  7. Соединение труб прогревается (мастера ориентируются по цвету детали или по показаниям пирометра).
  8. Фен убирается, в зону шва подносится проволока припоя (в ОДНО МЕСТО, а не по кругу).
  9. Припой, касаясь горячей меди, плавится. Под действием капиллярных сил он втягивается в зазор и равномерно заполняет его.
  10. С видимых поверхностей удаляется флюс.

Если нужно выполнить демонтаж медного трубопровода — то на фен устанавливают редукционную насадку и прогревают пропаянный стык, пока припой не потечет. После этого трубы можно разъединить.

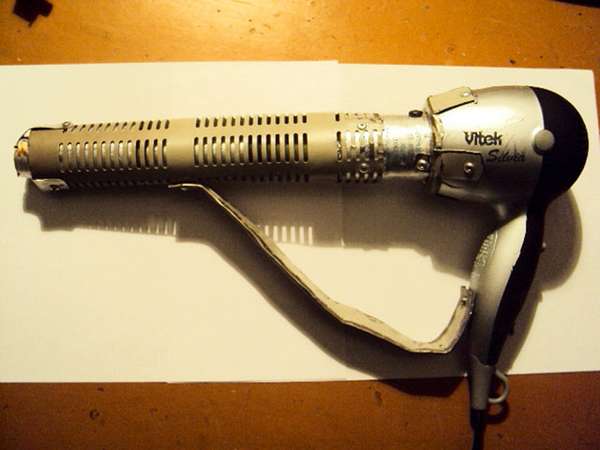

Монтаж фена

Подготовив все необходимое, надо не забывать и про электрическую схему — без нее нельзя правильно собрать самодельный фен своими руками. Приступаем к модернизации старого, давно отработавшего фена для сушки волос. В первую очередь убираем все детали из пластмассы и заменяем их аналогичными, но из эбонита или текстолита.

Спираль для нагревателя изготавливаем следующим образом: навиваем нихромовую нить на стержень нужного сечения, в результате получается требуемая витая конструкция. Ее основная особенность — чем больше витков, тем выше будет температура. При этом следим, чтобы соседние витки ни в коем случае не соприкасались — это чревато коротким замыканием. Нихром паять нельзя, поэтому прикручиваем концы спирали к шнуру питания и качественно изолируем или применяем специальные колодки, куда вставляем концы от проволоки и разъемы сетевого кабеля.

В качестве дополнительного изолятора на рукоятку строительного фена, изготовленного своими руками, одевают резиновую трубку. Оптимальным вариантом может служить старый гофрированный шланг от пылесоса, он достаточно прорезинен внутри и отлично защитит руки от избыточной температуры.

Если нагревательная часть вынесена далеко за пределы основного корпуса, то ручку можно не изолировать, правда, при этом самодельная конструкция с виду похожа на длинноносого пришельца из соседней галактики, но свое предназначение выполняет исправно.

На заключительном этапе надо помнить, что сначала включается вентилятор, который начинает всасывать внутрь прибора воздух, только потом можно включать нагревательный элемент. При окончании работ все происходит в точности наоборот: сначала отключаем нагревательный контур, а потом систему подачи воздуха.

Для бесперебойной подачи воздушного потока внутрь изделия некоторые мастеровые умельцы используют компрессор для аквариума, только подбирают соответственно его мощность и производительность.

После изготовления фена необходимо проверить его функциональные способности, для этого лучше использовать какую-нибудь малоценную поверхность, потому что температуру еще надо регулировать в процессе доводки изделия.

Нормальная работа фена выглядит так:

  • сначала включается вентилятор или компрессор подачи воздуха;
  • затем подается напряжение на спираль, она раскаляется;
  • воздух, проходя через зону, нагревается до оптимальной температуры и выходит наружу;
  • сопло, установленное на фен, направляет его в нужное место.
