Как отрезать круглую трубу под 45 градусов

Разметка угла бумажным листом

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.

Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.

Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.

Использование программы для компьютера

Для реализации данного способа разметки труб для резки потребуется компьютер со специальными программами. Для начала необходимо составить чертеж, на котором указаны поперечные размеры изделия, а также планируемый угол разреза. Нужно получить виртуальный шаблон.

Распечатайте его на принтере. И тут стоит понимать, что чем больше диаметр трубы, тем больше потребуется листов для его печати. Затем нужно аккуратно вырезать детали чертежа со всех страниц и склеить, лучше всего использовать для этого канцелярский скотч. Остается приложить шаблон к трубе и нанести разметку.

Данный способ решения проблемы отличается высокой точностью. Все необходимые программы можно скачать в интернете, они бесплатные для загрузки и использования. Там же получится найти лекало для резки труб под углом. Остается просто его распечатать и вырезать. Для выполнения разметки лекало просто оборачивается вокруг трубы.

Определение параметров трубы

При решении вопроса, как рассчитать развертку трубы, принимают во внимание такие параметры проектируемой магистрали

Площадь сечения

Труба представляет собой цилиндр, поэтому производить расчеты не сложно

Сечение круглого профиля – это круг, диаметр которого определяется, как разница величины наружного диаметра изделия за вычетом толщины стенок.

В геометрии площадь круга рассчитывается так:

S = π R^2 или S= π (D/2-N)^2, где S – площадь внутреннего сечения; π – число «пи»; R – радиус сечения; D — наружный диаметр; N — толщина стенок трубы.

Внешняя поверхность

Поверхность цилиндра, которым и является круглый профиль, представляет собой прямоугольник. Одна сторона фигуры – длина отрезка трубопровода, а вторая – величина окружности цилиндра.

Расчет развертки трубы осуществляется по формуле:

S = π D L, где S – площадь трубы , L – длина изделия.

Особенности окантовки деревянных потолков

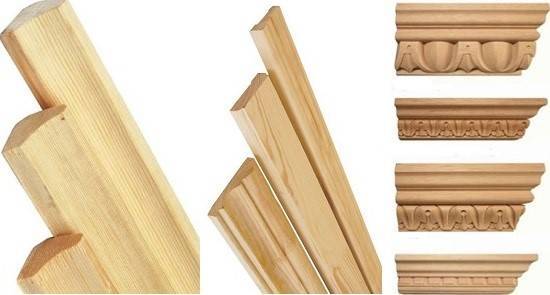

Деревянный плинтус для потолков часто называется багетом – по аналогии с багетом для картинных рам. Он может быть гладким или рельефным, с более или менее сложной резьбой.

Естественно, твердый материал (особенно дуб, ясень, экзотические породы) резать можно только ножовкой или циркулярной пилой, причем второй вариант предпочтителен – он дает более ровную линию реза, меньше «лохматит» волокна древесины. Для распила лучше использовать стусло.

Интересно, что при некоторых стилях оформления помещений (лофт, сельский) вместо багета можно применить канат – это выглядит очень оригинально и заметно упрощает маскировку стыков стен и потолка. Им же успешно декорируются стыки между бревнами, при этом канат выступает в роли уплотнителя щелей.

Для сложных потолочных конструкций используют деревянные молдинги – изогнутые планки заданного профиля. При нестандартной геометрии молдинги гнут вручную до получения необходимой формы кривой.

Вырезать угол потолочного плинтуса своими руками в этом случае очень сложно, лучше доверить производство всех работ профессионалам.

В случае еслитрубапрофильная

А вот, к примеру, у нас профильнаятруба, а не круглая. Ручная разметка профильной трубы может привести к громадной погрешности. Наилучший выход из данной ситуации, будет изготовленный шаблон из для того чтобы же профиля большего диаметра. Возьмем маленькой отрезок профильной трубы и посредством угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, дабы при работе не пораниться об заусеницы. Дальше нам остается лишь вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.

В данной статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из перечисленных выше способов, сделайте разметку и делайте разрез. Для более ровного разреза лучше применять болгарку. При резке сваркой потребуется опыт, в противном случае на срезах окажутся неровности. В крайнем случае возможно воспользоваться ножовкой по металлу. В настоящее время в продаже имеется большое количество разных приспособлений для разреза труб под углом, но их приобретение требует лишних затрат. Несложнее и дешевле один раз изготовить себе шаблон, и применять его по мере необходимости.

Как сделать стусло в домашних условиях?

Оно снабжено прорезами для пилы, предназначенными для распилки материала под определённым углом. Размеры деталей не очень важны, но чем шире будет наше самодельное устройство, тем шире и точнее мы сможем распиливать широкие рейки.

Можно сделать разметку прибегая к вышеописанным методам, после чего воспользоваться небольшими кусочками фанеры и ножовки. А для того, чтобы всё скрепить, можно использовать саморезы или даже супер клей. Однако, всё это более сложно и займёт намного больше времени, хоть и обеспечит наиболее точный результат (разумеется, если сделать всё правильно).

Однако, если по каким-либо причинам сложилась ситуация, что достать инструмент в кратчайшие сроки невозможно – можно воспользоваться подручными инструментами, такими как линейка, транспортир или даже плитка, с помощью которых несложно создать шаблон с нужной разметкой или и вовсе воссоздать стусло в домашних условиях.

Вам понадобится

• — стусло;
• — ножовка;
• — деревянная заготовка;
• — транспортир;
• — карандаш;
• — струбцина или шурупы и шуруповерт.

Инструкция

Приготовьте угловой шаблон, который поможет вам без труда сделать точный распил заготовки из древесины под углом в 45 градусов. Это устройство представляет из себя профиль в виде перевернутой буквы «П»; по его бокам проделаны сквозные щели для ножовки. Обычно они располагаются под углами 45, 60 и 90 градусов. Более сложные стусла дополнительно оснащаются произвольными фиксированными прорезями, или же имеют поворотную конструкцию – она позволяет установить пилу в оптимальное положение.

Купите готовый столярный инструмент в магазине строительных товаров с деревянным, металлическим или пластмассовым лотком. Для начинающего мастера это оптимальный вариант. При желании можно смастерить простое стусло из трех обструганных досок или фанерных полос (толщина — около 1,5-2 см).

Просверлите в стенках будущего стусла несколько отверстий, нанесите на торцы столярный клей и соберите короб (лоток) стусла. Зафиксируйте угловой шаблон шурупами. Стенки инструмента должны лежать строго параллельно одна к другой; дно и каждая боковина составляют четкие перпендикуляры.

Отметьте карандашом угол в 45 градусов, при необходимости добавьте дополнительные линии пазов. Чтобы не ошибиться в своих расчетах, используйте транспортир.

Самое ответственное дело – прорези. Рекомендуется выполнять их той же ножовкой, которой впоследствии будут производиться распилы в готовом стусле. Начинайте пилить без сильного давления на рабочий инструмент, придерживайте его полотно. Сначала пропилите одну боковину, потом – противоположную.

Приступайте к обработке пиломатериалов. Закрепите стусло на верстаке или рабочем столе струбциной (зажимы для фиксации деталей) или шурупами. Потом сделайте метку будущего распила на рейке (доске, плинтусе) и положите заготовку в короб. Плотно прижмите ее к одной из боковых стенок шаблона, совместив метки с прорезью угла в 45 градусов.

Вставьте ножовку в пазы стусла и распилите заготовку. Работа пилы будет ограничена фиксированными пропилами, и вы выполните ровный и точный срез.

При распиливании плинтусов убедитесь, что углы в помещении действительно прямые. Если стены очень неровные, угол пропила на заготовках следует откорректировать. Отмерьте угломерным прибором место стыков внутренних стен и поделите полученный результат пополам (стык плинтусов «в ус»). Чтобы сделать точный разрез, рекомендуется выполнить пазы с заданным углом в самодельном стусле. Другой вариант – магазинный поворотный инструмент, который позволяет менять угол от 0 до 180 градусов с шагом примерно в 15 градусов.

При монтаже трубопровода часто требуется разрезать трубу под определенным наклоном. При выполнении этой задачи большую роль играет точность. Существует несколько простых способов, как отрезать трубу под углом.

Неправильный разрез трубы приведет к невозможности монтажа конструкции той формы, которая изначально задумывалась. Например, если планируется поворот системы на 45 градусов, то необходимо выполнить разрез трубы под 45 градусов. Для выполнения задачи понадобятся инструменты для разметки и болгарка (ее можно заменить ножовкой по металлу).
