Как перевести культиватор крот на 92 бензин

Эксплуатация культиватора Крот

Согласно инструкции, разные виды работ требуют использования различного навесного оборудования этого бензинового мотоблока:

1. Вспахивание грунта производят с помощью почвенных фрез с ножами для вспашки, надетых на валы редуктора. В рабочем режиме поднимают колеса, на кронштейн закрепляют специальный сошник, который регулирует глубину вспахивания и играет роль тормоза. Перемещение культиватора в рабочем положении осуществляется с помощью фрез. В базовой комплектации у мотоблока четыре фрезы: две наружных и две внутренних. Тяжелый грунт обрабатывают двумя внутренними фрезами. Для легких почв используют четыре или шесть фрез. Дополнительную пару таких навесов приобретают отдельно.
2. Пропалывание сорняков производят внутренними фрезами с установленными на них полольниками, имеющими Г-образную форму. Отдельно можно приобрести специальные диски для защиты культурной посадки и установить их на место внешних фрез.
3. Предварительное окучивание картофеля (удаление сорняков) производят окучивателем. Как свидетельствует инструкция, он устанавливается на место сошника. Также при окучивании снимают фрезы и устанавливают стальные диски с грунтозацепами. Данное оборудование отсутствует в базовой комплектации культиватора.
4. Выкапывают картофель с помощью грунтозацепов, установленных на место фрез, и картофелекопалки, установленной на место сошника. Последняя также продается отдельно.
5. Мотоблок позволяет вспахивать почву плугом, который не идет в комплектации. На валах редуктора оставляют диски с грунтозацепами, а сзади на кронштейн закрепляют плуг.
6. Если дополнительно приобрести сенокосилку, то с помощью культиватора Крот можно скашивать траву, что можно увидеть на видео. По инструкции, косилку навешивают спереди, а на валы редуктора одевают колеса. На валу имеется специальный шкив для соединения косилки и редуктора посредством ременной передачи.
7. Оборудование для перекачивания жидкости устанавливают на раму мотоблока. При этом снимают ремень с тягового редуктора. Насосом можно откачивать воду из открытых водоемов.
8. Если приобрести малогабаритную тележку с поворотным механизмом, можно с помощью мотокультиватора транспортировать грузы весом до 200 кг.

В качестве дополнительного оборудования для культиватора предлагаются опрыскиватели, кормодробилки, домашняя пилорама и т. д. Применение мотокультиватора Крот, как свидетельствуют отзывы, повышает производительность работ в 5-20 раз, в зависимости от используемого навесного оборудования.

Модернизация культиватора

Культиватор для дачи Крот модернизируют, устанавливая на него 4Т двигатель. Китайские производители предлагают моторы LIFAN 160F, как показано на фото. Мощность таких силовых агрегатов составляет 4 л.с. и повышается на малых оборотах. Теперь для обработки проектной глубины почвы в 20 см увеличивать обороты мотора не требуется. Более того, есть возможность увеличивать глубину обработки грунта до 30 см.

Заводить модернизированный таким образом культиватор Крот можно как при горячем, так и при холодном состоянии мотора. Преимущества модернизации еще и в том, что снижается расход ГСМ, а масло в топливо добавлять уже не требуется. При монтаже нового двигателя на культиватор Крот никаких дополнительных переделок не требуется, он устанавливается на штатное место взамен старого, 2-х тактного. Единственное, что может потребоваться, если оставлять шкив от старого мотора – это рассверлить паз и отверстие под шпонку.

Как выставить и отрегулировать?

Если ваш мотоблок плохо заводится, требуется долго тянуть шнур стартера или мотор реагирует с задержкой, чаще всего нужно просто правильно установить зажигание. Порядок действий описан в руководстве по эксплуатации аппарата. Но что делать, если под рукой его нет, и вы не помните, куда засунули эту полезную брошюрку?

Исправление зажигания на мотоблоке зачастую сводится лишь к регулированию промежутка между маховиком и модулем зажигания.

Следуйте следующим рекомендациям.

Закройте свечу угольником, прижмите ее корпус к головке цилиндра, провернув этот элемент системы зажигания в противоположную от отверстия в торце цилиндра сторону. Поверните коленчатый вал. Можете сделать это, дернув шнур стартера. В итоге между электродами должна проскочить голубоватая искра. Если вы не дождались появления искры, проверьте величину промежутка между статером и магнето маховика. Этот показатель должен равняться 0,1 – 0,15 мм. Если зазор не соответствует заданной величине, его нужно отрегулировать.

Можно попробовать провести установку зажигания на слух, особенно если у вас он довольно тонкий. Этот метод еще называют бесконтактным. Для этого заведите мотор, слегка ослабьте трамблер. Прерыватель не спеша поверните на две стороны. При максимумах мощности и количества оборотов закрепите конструкцию, определяющую миг искрообразования, прислушайтесь. При повороте прерывателя вы должны услышать щелкающий звук. После этого закрутите крепление трамблера.

Можно использовать стробоскоп для регулировки зажигания.

Разогрейте мотор, подсоедините стробоскоп в цепь питания мотоблочного устройства. Датчик звука разместите на проводе высокого напряжения от одного из цилиндров двигателя. Проведите демонтаж вакуумной трубки и заглушите ее. Направление света, излучаемого стробоскопом, обязано быть в сторону шкива. Запустите вхолостую мотор, покрутите трамблер. Добившись того, что направление метки шкива будет совпадать с меткой на крышке устройства, закрепите. Закрутите гайку прерывателя.

Инструкция по эксплуатации

В прилагаемой к мотоблоку Крот инструкции по эксплуатации изготовитель указывает следующую информацию:

• настройка механизмов и устранение неполадок;
• правила техники безопасности при работе с агрегатом;
• особенности использования устройства;
• информация о параметрах и строении сельхозмашины.

Надежная и продолжительная работа мотоблока зависит от правильного и регулярного техобслуживания, а также от грамотного и постоянного ухода. Пользователю необходимо выполнять несложные манипуляции по уходу за механизмом. В таком случае культиватор может прослужить более 10 лет.

В качестве топлива надо использовать смесь бензина марки АИ-80 или АИ-76 и масла марки М-12-ТПТУ или М8В1.

От правильного и регулярного техобслуживания зависит работа мотоблока

Уровень масла должен постоянно контролироваться и при необходимости восполняться до нужного количества

После каждого использованию культиватора важно проводить очищение от грязи. По окончании процедур сельхозмашина протирается насухо, а ее рабочие узлы смазываются

Первый запуск

Правильный запуск мотоблока при первом использование определяет его дальнейшую службу. Этот процесс называется обкаткой и длится не менее 15 часов

До начала и после обкатки важно проверить, соответствует ли уровень рабочих жидкостей норме и долить при необходимости до нужного количества

Процесс обкатки заключается в прохождении таких этапов:

1. Проверка агрегатов, узлов и мотора на работоспособность. Тщательно проверить коробку передач.
2. Определение уровня масла в картере. Запуск двигателя всухую приведет к его заклиниванию.
3. На время обкатки мотоблок не рекомендуется нагружать. Лучший вариант – работа на холостом ходу. В крайних случаях нагрузка на устройство не должна превышать 50% от нормы.

Если соблюдены все требования и первый запуск прошел успешно, то можно с уверенностью утверждать, что детали механизма хорошо притерлись друг к другу

Это важное условие для дальнейшей успешной эксплуатации культиватора

В мотоблоке постоянно контролироваться должен уровень масла

Обслуживание

Обслуживание мотоблока предусматривает регулярное совершение следующих операций:

• регулировочные;
• моечные;
• крепежные;
• контрольные;
• смазочные;
• заправочные и другие работы.

Периодичность таких манипуляций составляет от 5 часов до 1 раза в сезон. Рассмотрим классификацию периодических работ по частоте выполнения.

Каждые 5 часов проводят такие манипуляции:

• очистка зоны около глушителя, всего мотокультиватора, протирка насухо;
• очистка наружных поверхностей головки цилиндра и самого цилиндра;
• замена в редукторе мотора масла (после первых 5 часов работы);
• осмотр крепежных соединений ходовой части и двигателя;
• контроль уровня масла в ходовой части и редукторе;
• контроль герметичности редукторов ходовой части и двигателя, карбюратора, бензобака и топливопровода.

Не рекомендуется нагружать мотоблок на время обкатки

Каждые 25 часов или раз в сезон:

• регулировка клиноременной передачи;
• очистка воздушного фильтра и контроль его состояния;
• проверка креплений резьбовых соединений ходовой части и двигателя с использованием инструмента ЗИП;
• замена масла в редукторе ходовой части.

Через каждые 50 часов или каждый сезон:

• очищение свечей зажигания;
• замена в воздушном фильтре фильтрующего элемента, эту процедуру можно проводить чаще при работе в сложных условиях;
• замена масла в редукторе двигателя (при повышенной температуре окружающей среды проводится чаще – через 25 часов).

Каждые 100 часов или каждый сезон:

• смазывание тросов управления;
• установка новой свечи зажигания;
• очищение и смазывание стартера;
• очищение глушителя;
• замена масла в редукторе ходовой части;
• очищение от нагара канавок поршневых колец, поршня, головки цилиндра, выхлопных продувочных окнах цилиндра.

Следует выполнять предписания, чтобы не допустить возникновения преждевременных неисправностей

Каждые 300 часов или каждый сезон:

•  промывание бензокрана и карбюратора;
•  промывка топливного бака.

Как переделать двигатель мотоблока с 80 на 92 бензин?

Существует 2 проверенных способа, как совершить данную процедуру. Переводить мотоблок можно не только с 80 бензина, но и с АИ-76 на АИ-92. О каждом из способов мы подробно расскажем далее.

Способ 1: Настройка угла опережения зажигания

Этот способ переделки проще всего демонстрировать на примере мотора УМЗ 341, поскольку он наиболее универсальный и оборудован теми же запчастями, что и большинство моторов для мотоблока.

Перед началом переделки следует заменить свечу А11-3 на А17В. После этого выполняют регулировку угла опережения в такой последовательности:

1. Полностью сливают старое топливо из бензобака.
2. Запускают мотор (чтоб остатки бензина в топливной системе выработались полностью).
3. Снимают наконечник свечи.
4. Откручивают болты, которыми закреплен кожух вентилятора и снимают его.
5. Откручивают контргайку фиксации маховика и снимают храповик.
6. Устанавливают съемник маховика. Для этого затягивают центральный болт съемника и после несильного удара молотком по нему снимаем маховик. Во время съема маховика нельзя ударять по нему.
7. Находят заводскую метку установки зажигания.
8. Отверткой ослабляем крепление магнето и проворачиваем его основание против часовой стрелки на 2 мм.

По окончании всех действий соберите мотор. Убедитесь в наличии всех деталей и правильном их расположении, затяните все болты и гайки. Теперь можете смело заправлять свой мотоблок 92 бензином, наслаждаться его работой и оценить результаты после переделки.

Способ 2: Повышение степени сжатия двигателя

Способ немного сложнее предыдущего, требует повышенной концентрации внимания и высокой точности исполнения, дабы не вывести технику из строя. Данный способ заключается в шлифовке головки цилиндра, вследствие чего нужно снять слой металла толщиной не более 2,5 мм. После этого сжатие двигателя будет увеличено до 7,8 атмосфер. Также следует заменить свечи зажигания на новые, у которых калильное число будет не менее 17 единиц.

Есть более безопасный и точный способ осуществления данной переделки. Приобрести готовый набор из новой головки блока цилиндров, клапанные штанги толкателей и установить их. Но подобная замена будет стоить денежных затрат.

Описанные выше способы переделки мотоблоков подойдут для многих моделей мотоблоков, в том числе и для таких моделей, как Нева МБ1 и МБ2, МТЗ-05 и МТЗ-12, модификации мотоблоков марок Агро и Каскад.

Технические особенности на разных работах

Каждый из выполняемых мотокультиватором видов работ имеет свои технические особенности в подготовке и навеске соответствующих навесных орудий, технологии выполнения:

• Фрезерование, рыхление, прополка – при данном виде работ фреза устанавливается на вал редуктора, с помощью сошника устанавливается глубина рыхления. После запуска двигателя агрегат заглубляется и плавными толчками вперед начинает движение по обрабатываемому участку.
• Посадка картофеля, окучивание – с вала редуктора снимается фреза, и устанавливаются металлические колеса с грунтозацепами. Задние опорные колеса снимают, и устанавливают на культиватор однокорпусной окучник. При посадке нарезают борозду, вручную укладывают в нее семянку картофеля, после чего при помощи того же окучника засыпают высаженный таким способом ряд. При окучивании вместо колес с грунтозацепами на вал редуктора устанавливают защитные колеса. Формирование гребня происходит при движении окучника между двумя рядами культуры.
• Уборка картофеля – с мотокультиватора снимают фрезу и опорные колеса, устанавливают металлические колеса с грунтозацепами и веерную картофелекопалку. Выкапывают картофель, при помощи такого навесного оборудования направляя его ровно по центру рядка. При этом корпус картофелекопалки поднимает клубни, которые, попадая на веер из прутьев, освобождаются от земли и, падая с них, остаются лежать на почве.
• Кошение трав – для покоса передняя фреза снимается, на ее место устанавливаются обрезиненные железные колеса. Сегментная мотокосилка соединяется с передней частью рамы мотокультиватора; привод ее осуществляется при помощи ремня, устанавливаемого на шкивы агрегата и двигателя мотокультиватора.
• Перекачка воды – насосная станция устанавливается спереди мотокультиватора. Привод насоса, как и косилки, осуществляется при помощи клино-ременной передачи. Для откачки воды на соответствующие патрубки насосной станции одевают заборный рукав с фильтром и нагнетающий шланг (опускают в емкость).
• Перевозка грузов – на вал редуктора устанавливают обрезиненные металлические или пневматические колеса, опорные колеса и сошник снимают, на место последнего устанавливают сцепное устройство, к которому при помощи пальца цепляют тележку с кузовом. В тележке перевозят сыпучие и другие грузы весом не более 200 кг.

Важно! При копке картофеля с транспортерной картофелекапалкой и кошении высокой травы для того, чтобы увеличить тяговое усилие и производительность агрегата, на него устанавливают заводской или самодельный ходоуменьшитель

Как произвести замену

Безотказная работа минитрактора будет зависеть от соблюдения последовательности установки и подключения.

• Открутить заводское крепление и снять кожух.
• Отключить провода и отсоединить ремень.
• Провести демонтаж.
• Приставить новый двигатель и подметить новые крепежные отверстия на раме.
• Установить двигатель и накинуть ремень.
• Отрегулировать натяжение ремня перемещением мотора.
• Выставить агрегат так, чтобы шкив мотора и редуктора были в одной плоскости и располагались соосно.
• Просверлить сквозные отверстия и закрепить двигатель мотоблока болтами длиной 35 мм.
• Подключить сцепление, газ и систему глушителя.
• Провести обкатку на холостых оборотах.

Технические характеристики мотоблока Крот

Мотоблок—культиватор Крот оснащен двухтактным мотором, имеет карбюратор и принудительное воздушное охлаждение. Двигатель и редуктор крепятся непосредственно к раме. С мотором, при помощи клиноременной передачи, связан выходной вал редуктора. От него же отходят 2 трубчатые рукоятки для управления устройством. При помощи последних осуществляется управление сцеплением, частотой оборотов и задним ходом, если модель обладает такой функцией.

Двухтактным мотором оснащен мотоблок-культиватор Крот

Модификация определяет, какие имеет мотоблок Крот характеристики. Для всех моделей общими чертами являются такие особенности:

• частота оборотов в среднем составляет 5-6 тысяч в минуту;
• агрегат имеет одноцилиндровый двухтактный мотор, поэтому заправляется смесью бензина А-76 с маслом в примерном соотношении 25:1;
• весь ряд устройств имеет транспортировочные колеса для перемещения мотоблоков в выключенном состоянии;
• сошник идет в комплекте поставки и служит для регулировки глубины обработки почвы;
• механизм запускается при помощи ручного стартера.

У мотоблоков Крот, технические характеристики всех моделей которого имеют сходство, можно выделить такие основные параметры:

• размеры: длина – 100-130 см, ширина – 35-81см, высота – 71-106 см;
• топливный бак вмещает до 3,6 л топлива;
• производительность – до 200 кв. м. в час;
• ширина обработки почвы – 35-60 см, глубина – до 25 см;
• мощность двигателя составляет от 2,6 до 6,5 л. с.

Все модели мотоблока имеют общие черты

Инструкция по ремонту

Ремонт мотоблока “Крот” прост и вполне реален в домашних условиях. Просто уделите некоторое время чтению инструкции и разбору схемы аппарата. Тогда вы без особых затруднений сможете провести ремонт мотоблока “Крот” своими руками.

Есть вещи, которые помогут вам провести ремонт мотоблока “Крот” своими руками. Видео из их числа. Умельцы наглядно покажут, как и в какой последовательности чинить технику. Хоть техника и надежная, но даже она, по причине использования ее в условиях продолжительной многофункциональной работы, может ломаться.

Но важно и понять, чем заболел мотоблок “Крот”. Инструкция по ремонту может быть и без видео

• Проблема в зажигании. Такое, к сожалению, бывает достаточно часть в этой марке мотоблоков. Первое, что нужно сделать – проверить свечу. Для этого выкрутите ее и проведите визуальный осмотр. Если свеча совсем сухая – это говорит о том, что топливно-воздушная смесь не попадает в цилиндр.
• Если она совсем влажная, следует прокачать двигатель при помощи ручного стартера. Это просушит цилиндр. Свеча в гари – промойте ее бензином и прочистите мелкой шкуркой.
• Неисправности мотоблока “Крот” могут быть связаны и с тем, что свеча не просто нуждается в чистке, но в замене. Это в том случае, если нет искры.
• Если с новой свечей искры все равно нет, есть возможность того, что нет контакта в электрической цепи.
• Зажигание также находится в прямой зависимости от того, в каком состоянии бензиновые шланги, изоляция высоковольтных проводов или их соединение. Присмотритесь, не касаются ли пластины маховика магнитопроводов магнето. Это не должно происходить.
• И, конечно же, проверьте воздушный фильтр на предмет загрязнения. Кстати, даже грязный глушитель негативно влияет на качество работы агрегата.

Ремонт редуктора

Редуктор мотоблока “Крот” должен преобразовывать и проводить передачу крутящего момента. Бывает, что агрегат шумит сильнее и не так, как раньше. В этом случае, возможно, не придется трогать редуктор мотоблока “Крот”. Ремонт может быть и не нужен.

Шум зачастую указывает на нехватку масла в системе. Долейте, а лучше и вовсе замените его. Масло может вытекать по причине износа сальников. Еще один вариант, почему мотоблок шумит – крепежи узлов требуют, что б их подтянули, так как они разболтались. Это можно сделать своими руками.

Мотоблок “Крот”, за все тридцать с лишним лет своего существования, показал себя как простой, надежный и многофункциональный аппарат и верный помощник дачникам и огородникам.

Его легко чинить, не обращаясь в мастерскую, к нему подходят многие, даже не родные, детали, и его можно без проблем усовершенствовать и модифицировать своими руками.

С другой стороны, появился ряд более современных и прогрессивных мотоблоков, более мощных, экономичных и с большим количеством функций, которые уже присутствуют прямо из завода.

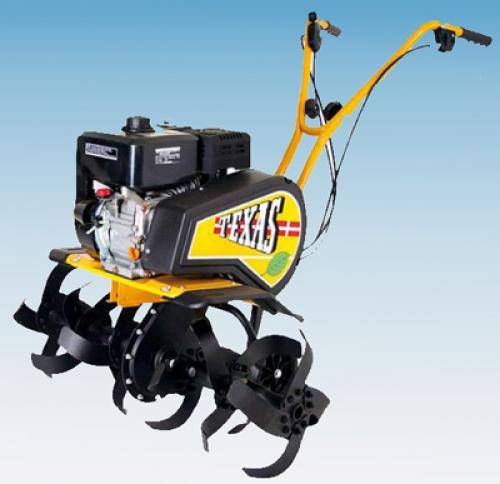

Какой бензин заливать в мотоблок Техас. Мотоблок Техас

Одноименная датская компания, начиная с 1960 года, производит и выпускает мотоблоки Техас. Данные устройства можно поистине назвать выносливой техникой, которые способны справиться с различными сельскохозяйственными работами. В случае поломки, ремонт культиватора не станет большой проблемой, ведь запчасти на мотоблок Техас можно приобрести в сервисном центре производителя.

Особенности мотоблоков Техас:

• Устройством можно руководить с помощью пульта управления, которое вынесено в виде отдельной конструкции на руль.
• Производитель уменьшил заднюю консоль, что позволило снизить вес техники и улучшить центровку.
• Мотоблок Техас обладает эксклюзивной алюминиевой рамой. Благодаря которой сместился центр тяжести оборудования и это повлияло на удобство во время управления.
• На устойчивость агрегата положительно влияет удобное расположение двигателя — за фрезами.
• Передний бампер защищает мотор.
• Колеса мотоблока увеличивают легкость управления и маневренность хода.

Разновидности моделей

Производители заботятся о том, чтобы расширить возможности использования мотоблоков. Одни модели направлены на рыхление и вскапывание почвы, в то время, как другие применяются для окучивания грядок и сбора урожая.

Технические характеристики:

• Фирменный двигатель TG 485;
• Мощность двигателя 2,3 кВт;
• Редуктор червячного типа;
• Глубина входа в почву 33 см;
• Ширина полосы обработки – 50 см;
• Вес 43 кг;
• 6 фрез сабельного типа.

Мотоблок Texas Lilli 532 TG

Компоновка культиватора позволяет получить маневренность, плавность хода и надежность агрегата.

Технические характеристики:

• Профессиональный 4-х тактный двигатель TG 500 PowerLine;
• Мощность двигателя – 5 л.с.;
• Объем топливного бака – 3,6 л;
• Цепной редуктор размещен в стальном корпусе;
• 6 фрез сабельного типа;
• Глубина культивации – до 350 мм;
• Ширина культивации – до 580 мм;
• Размер оборудования – 130*69*112 см;
• Общий вес оборудования – 46 кг.

Металлические фрезы 532 TG с легкостью выкорчуют сорняки из почвы, а колеса на мотокультиваторе облегчат его перемещение по земельному участку. Агрегат можно укомплектовать различным навесным оборудованием, например, снегоуборочной техникой, тележкой, сидением и другим.

Еще одним достоинством данного агрегата можно назвать наличие щитка на корпусе, который способен предотвратить вылет земли и грязи на оператора.

Мотоблок Texas TX 601B

Он является популярной моделью, которая отличается простотой управления и высоким уровнем производительности агрегата. Представленное устройство выделяется сдвоенным рычагом передачи, что предотвращает возможность включения встречного хода. Данная техника также имеет ножное управление, удобный регулируемый руль с высокий рукояткой, и даже присутствует ящичек для инструментов.

Технические характеристики:

• Профессиональный 4-х тактный двигатель B&S Powerbuilt 800s;
• Мощность двигателя – 5,5 л.с.;
• Объем топливного бака – 2,75 л;
• Расход горючего 1,75 л/час;
• 6 фрез сабельного типа;
• Фреза вращается со скоростью 90 об/мин;
• Ширина культивации – до 83 см;
• Размер оборудования – 130*69*112 см;
• Общий вес оборудования – 46 кг.

Мотоблок Texas Lilli 530TG MY13 PRC (TG 620)

Данную модель можно использовать для формирования грядок, вспашки грунта под газон, окучивания, культивации почвы и не только.

Технические характеристики:

• Мощный профессиональный двигатель TG 500 Power Line с возможностью регулировки оборотов;
• Объем двигателя – 163 куб.см;
• Привод ременного типа;
• Максимальная мощность – 4,9 л.с.;
• Цепной тип редуктора культиватора;
• Количество скоростей – 1 вперед;
• Объем топливного бака – 3,6 л;
• Глубина входа фрез – до 30 см;
• Ширина обработки почвы – с опцией расширения до 85 см.

Мотоблок Техас Lilli 530TG MY13 PRC (TG 620) обладает низким уровнем шума. К нему можно установить навесное оборудование и дополнительные запчасти для расширения функциональности.

Видео обзор

Чтобы увидеть мотокультиватор в работе, а также еще перед покупкой агрегата оценить его возможности, предлагаем посмотерть видео обзор. У каждого владельца дачного участка, так или иначе, возникает необходимость ухода за огородом, клумбами или просто вспахивания почвы для посева газонной травы. С поставленной задачей отлично справляется такое оборудование, как культиватор Крот.

Агрегат применяется для различных видов обработки грунта: рыхление, перекопка для примеси удобрений, прополка сорной травы, окучивание, перекачивание воды. Применять оборудование можно не только по прямому назначению — в летний период, весной и осенью устройство послужит отличным транспортировщиком.

Доработка роторов мотокультиватора «Крот»

Мотокультиваторы «Крот»

, выпускаемые Московским МПО им. В.В. Чернышо-ва, получили большое распространение среди садоводов-огородников, которые обычно покупают их в комплектации с роторами, чего достаточно для обработки почвы на индивидуальных участках.

На рис. 7,а показана часть мотокультиватора с роторами левой стороны. На примере этой части и разберем некоторые недостатки конструкции «Крота»

, а точнее, недостатки его роторов. Прежде всего отметим, что ножи роторов очень тупые, а штифты, фиксирующие внутренний ротор на валу редуктора и внешний ротор на внутреннем роторе, слишком уж выступают из валов роторов. В результате чего на выступающие части штифтов наматываются корни и стебли растений, которые вместе с грунтом забивают пространство между внутренним ротором и корпусом редуктора, а также между обоими роторами. Все это создает дополнительную нагрузку на вал редуктора, и роторы начинают вращаться неравномерно.

Пружинные фиксаторы, которые вставляются в отверстия в штифтах, также слишком длинные, что максимально способствует наматыванию на них корней и растений с указанными выше последствиями! Опять же длинны сверх необходимого болты, крепящие ножи к квадратным фланцам соответствующих роторов.

От первого недостатка — тупых ножей — я избавился сразу после приобретения «Крота»

, заточив их на наждаке до закрепления на фланцах. Остальные недостатки я выявил после первой весенней обработки почвы в 1994году и, конечно, устранил их, что значительно облегчило дальнейшую эксплуатацию «Крота».

Теперь немного подробнее об исправлении других недостатков. На рис. 8, а и б приведены диаметры труб роторов и длины штифтов, вставляемых в отверстия этих труб. Видно, что штифт 1 выступает из соответствующей трубы на 9 мм, штифт 2 — на 11 мм. Чтобы «утопить» головки штифтов, сделал в трубах роторов с одной стороны проточки диаметром 15,6мм и глубиной 2 мм, а цилиндрические части штифтов уменьшил до длины 44 и 36 мм соответственно, просверлив в них на расстоянии 2,5 мм от торцов сквозные отверстия диаметром 2 мм.

Вместо прежних длинных фиксаторов из проволоки диаметром 2,5 мм я сделал из пружинящей проволоки диаметром 1,5 мм кольца (типа колец для ношения ключей). Кольцо вводится одним концом в отверстие штифта (рис. 8, в), фиксируя его на трубе. За 3 года работы не было случаев потери колец при обработке почвы, а накапливание корней и грунта практически прекратилось.

Болты 7 (см. рис. 7) я укоротил на 5 мм и навернул на них гайки толщиной 5 мм (на 2 мм тоньше, чем были).

Все ножи в месте крепления к фланцам я сточил на 6 мм, как это показано на рис. 9, а и б, чтобы эти кромки были заподлицо с краями фланцев. Затем кромки ножей, заштрихованные перекрестными линиями, заточил под углом 45° (если при заточке ножа мы снимаем металл с одной его стороны, то при формировании фаски — с другой). У фланцев левых роторов (рис. 9, б и в)я тоже сточил кромки под углом 45° с четырех сторон на длине 72 мм. У фланцев роторов с правой стороны вала редуктора кромки сточил с тех же сторон, но заточки сместил к противоположному краю ребра (на рис. 9, г места такой заточки находятся напротив жирных линий).

Подобная доработка ножей и фланцев ликвидировала пазухи, уменьшила накопление в них и на плоских гранях фланцев и ножей грунта, упростила эксплуатацию мотокультиватора.

Устройство

Инструкция по эксплуатации мотоблока Крот описывает устройство мотокультиватора. Главный элемент для проведения работы – редуктор мотокультиватора Крот, крепится на раму болтами. Чтобы управлять механизмом используются рукоятки трубчатой формы. Кронштейн помогает крепить дополнительные механизмы на заднюю часть культиваторного механизма. Рукоятки содержат механизмы управления рабочим состоянием: корректируются обороты работающего мотора, сцепление. На каждый выходной вал одевается почвенная фреза (диаметр 32 см), которая вспахивает почву. Вместо фрезы ставятся колеса, которые нужны для совместного труда с плугом или окучивающим механизмом. На фото культиватора Крот, что для транспортировки машины в не рабочем положении, присутствуют съемные подъемные колеса. Выходной вал в моторном редукторе содержит шкив, который получает крутящий момент от клиноременной передачи. Сцепление находится в постоянно выключенном состоянии. Включение сцепления совершается рукояткой, которая идентична мотоциклетной рукоятке. После включения сцепления, ремень на клине начинает натягиваться, он не проскальзывает по шкиву и передается крутящий момент.

Мотокультиватор Крот
