Самодельные косилки для мотоблока
Рассмотрим несколько разновидностей самоделок.

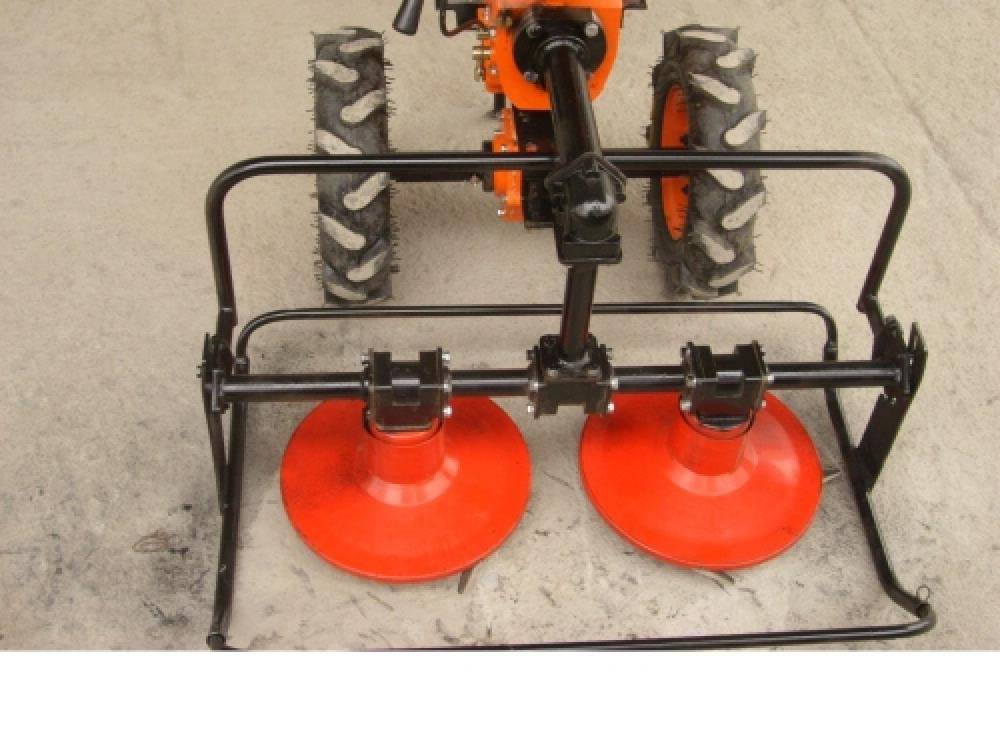

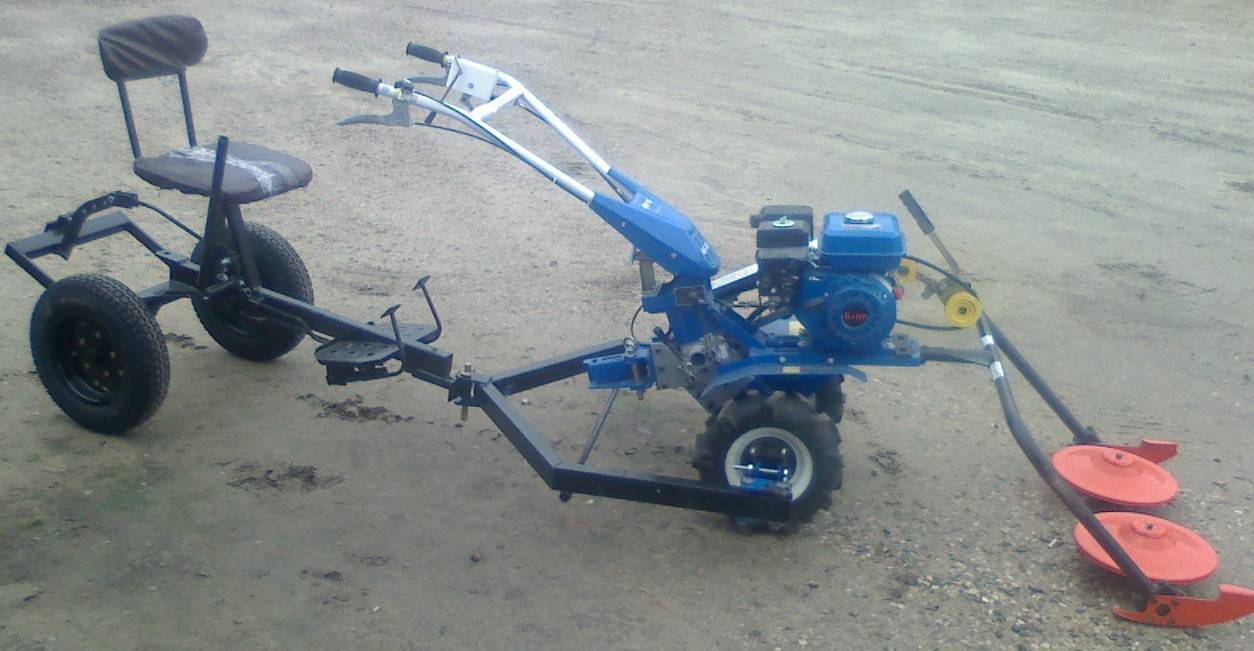

Роторная косилка своими руками
Эта разновидность косилок используется под стрижки лужайки и для скашивания травы на сено
Важно помнить, что модель только обрезает высокие растения, низкую траву она лишь крошит на мелкие кусочки
Сборка косилки показана на мотоблоке Нева и сходных конструкциях. Для работы понадобятся следующие элементы:
- цепи с бензопилы (редукторные);
- 2 диска от сеялки зернового типа (в этом варианте используется сеялка С3-3.6).
Ножи изготавливаются их закаленного сплава на 65 г. На отдельный диск идет четыре ножа. На каждом из дисков проделывается прорези диаметром в 6 миллиметров при помощи укрепленного сверла. Ножи прикрепляются с использованием шинки, она фиксируется за сошник независимо от главной ножевой конструкции крепления. Между лезвием и шинкой идет небольшой зазор, примерно на 2 миллиметра больше толщина лезвия. Такое конструктивное решение нужно, чтобы во время работы с косилкой на мотоблок центробежная сила раскидывала ножи и они резали растения
Важно, чтобы конструкция могла свободно вращаться по кругу (360 градусов). Это нужно, чтобы защитить нож при ударе об твердую почву, камни
Изготовление адаптера для мотоблока поможет вам передвигаться по участку быстрее.
Оси фиксации ножевой части изготавливаются из прочной углеродной стали, ее диаметр не должен быть меньше 8 мм. Диск до конца затягивает ось, чтобы ничего не мешало движению ножевой части. Фотография роторной косилки:
Дальше варится рама роторной косилки на мотоблок. На готовую основу устанавливаются диски и соединяются с приводом от BOM (дополнительные элементы механизма мотоблока). В этом варианте используются шестерни с КПП от машины ВАЗ. Вращение дисков выполняется во встречном положении, друг против друга. Благодаря этому трава косится по рядам. Последний шаг – установка защитного элемента на привод.
Сегментная косилка своими руками
Для изготовления сегментной косилки для мотоблока своими руками нужна труба из метала с сечением прямоугольного типа 1200-50-15 миллиметров или стандартный отрезок косы. На нем проделываются 12 отверстий размеров 10 миллиметров на равном расстоянии друг от друга. Они нужны для монтажа фиксационных болтов М8. В будущем на них будет закреплена направляющая металлическая полоса (длина 0.89 метра) с зубьями и лезвиями, установленными со всех сторон прямоугольной трубы.
У ножей сегментной косилки есть спинки с разделами и обоймами рычага системы привода. На металлической основе с обеих сторон так же монтируются прижимы и полозки. На шасси модели устанавливается главное колесо. Рабочий механизм косилки функционирует благодаря движению вала выработки действующего мотора. Чертеж косилки:
Сегментная косилка подходит для ботвы картофеля и аккуратного скашивания растений без измельчения.

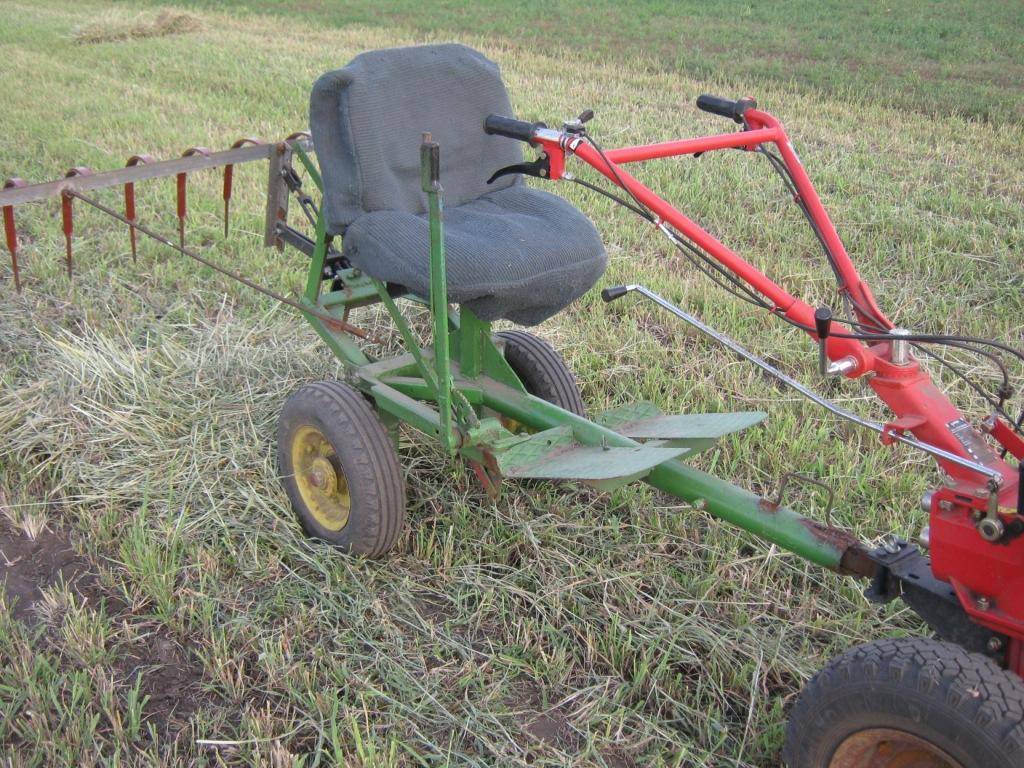

Самодельная косилка-повозка
Механизм состоит из 2 барабанов, они крепятся рамой и лентой с фиксацией. Телега выполняется из сваренных труб и уголков из металла. На основу-каркас ложится фанера и колеса. Фанера нужна утолщенная (можно взять лист металла).
Ленту легко выполнить из полосы резины, ее соединяют в кольцо, используя дюралевые пластины на 2 миллиметра.
Другой вариант барабанной косилки к мотоблоку – сварка из металлических частей:
Сегментные

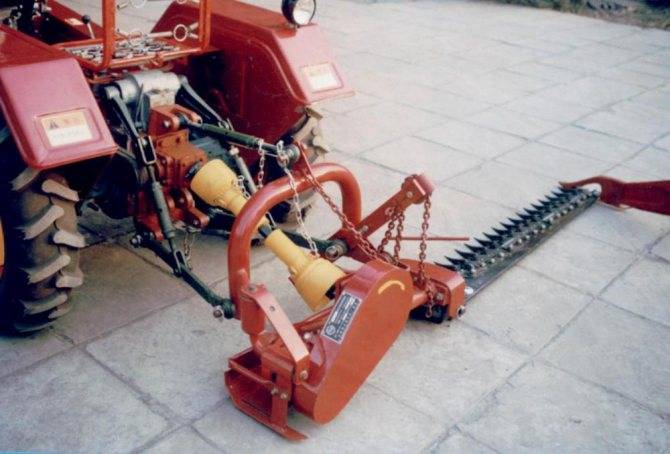

Сегментная косилка для мотоблока представляет собой раму, установленную на колесной базе и снабженную режущим элементом из множества ножей, совершающих во время работы возвратно-поступательные движения. Регулировка высоты скоса осуществляется с помощью боковых салазок.
Сегментные косилки не только производительнее, но и безопаснее роторных аналогов благодаря защитному кожуху, расположенному над рабочей частью. Мотоблок, оснащенный такой косилкой, равномерно скашивает траву вне зависимости от рельефа и плотности зарослей.

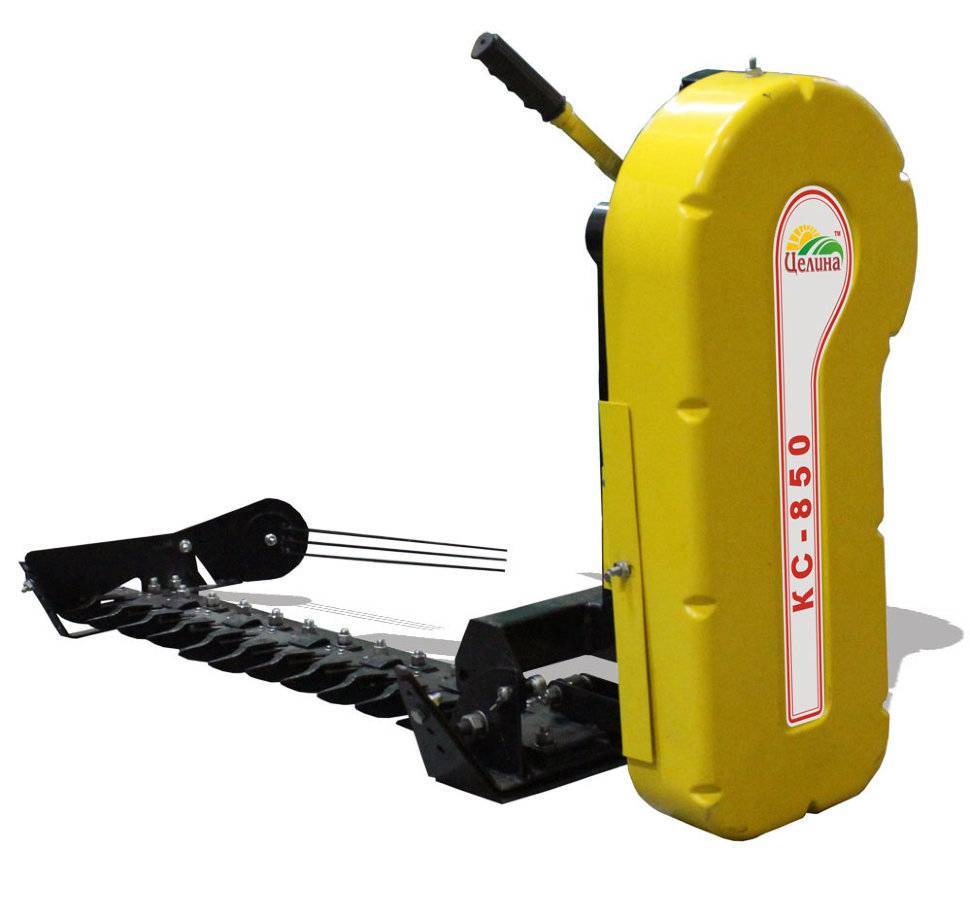

Под конкретные спецификации мотоблоков разработаны сегментные косилки с функцией аккуратной укладки травы рядами для удобства последующей уборки.
Ниже приведены технические характеристики косилок сегментного типа КН 1,1 для мотоблоков «Нева». На сегодняшний день они выпускаются только в России. Весят такие косилки около 45 килограммов, скашивают траву полосами шириной в 110 сантиметров, высота скоса – от 40 миллиметров. За час эксплуатации удается обработать площадь около 0,35 гектара со средней скоростью продвижения в 5 км/ч. Стоимость – от 11 тысяч рублей.
Сегодня в открытом доступе есть немало инструкций, описывающих процесс изготовления косилки для мотоблока своими руками. Как правило, главным мотивом для самостоятельного изготовления косилки является желание сэкономить. Подобное стремление нормально, но целесообразно лишь при наличии необходимых материалов и сварочного оборудования.
Если вам понадобится купить или арендовать что-либо из этого, смысл мастерить косилку своими руками теряется. И потратить 10-15 тысяч на надежное устройство, созданное для работы практически в любых условиях, кажется уже не таким опрометчивым решением. Следует учесть и тот факт, что самодельное устройство в несколько раз опаснее агрегата заводского изготовления – даже по той простой причине, что для его сборки обычно используются старые детали от сельхозтехники.
(Visited 15 755 times, 3 visits today)
Техническое обслуживание
По стандарту состояние работы оборудование проверяется через каждые 5 часов работы. Если интенсивность выше, то проверять также требуется чаще. Сроки обслуживания при различных вариантах:
- при обкатке мотоблока косилка устанавливается и проверяется на исправную работу;
- при длительном простое оборудования;
- при замене любых деталей (чаще всего проблемными зонами являются диски с ножами и ремни, реже редукторная система);
- ежегодная проверка и полное ТО.
Если происходила смена в мотоблоке важных элементов, то придется присоединять косилку и смотреть на исправность весь процесс с работой. В таком случае необходимо не использовать интенсивную эксплуатацию или длительную работу.
При обычном техническом осмотре проверяется затяжка крепления, рама на отсутствие трещин и сколов, состояние и натяжка всех типов ремней, а также заточка ножей и свободность их вращения.
Не забываем о техническом обслуживании данной косилки
Через каждые 50 часов обычной работы проверяется масло и производится его замена. Если эксплуатация производится в тяжелых или сложных условиях, то проверять масло желательно через каждые 25-30 часов.
Часто в качестве смазки используется Литол-24. Редуктор роторного типа имеет необходимость в 100 кубических сантиметрах, а верхний и нижний редукторы на углах по 50 на каждого.
Смазка в угловых редукторах меняется с полным снятием их в совокупности с приводной системой от ведомого шкива. После заливки они устанавливаются обратно. Роторный редуктор имеет необходимость в отворачивании корончатой гайки. После этого потребуется снять закрытие и ротор. Далее отворачивается четверка болтов, и снимаются шайбы пружинного типа. Только после проведенной процедуры снимается крышка редуктора, и заливается масло. После заливки производится обратная сборка.
Это интересно: косилка для мотоблока Салют 5.
Основными поломками считается износ ремней. Это происходит из-за неправильного натяжения. При отсутствии требуемого опыта лучшим вариантом считается обращение к специалисту или в сервисный центр.
Для Фаворита используется роторный вариант косилки из серии КР. Наиболее продвинутым вариантом считается КР 3, который обладает всеми качествами, позволяющими выполнять любой объем работы при правильном обслуживании. Требуется помнить, что технический осмотр и замена масла должны производиться регулярно, так как это позволит не беспокоиться о неполадках. После любого ремонта на оборудовании снова должны быть установлены все настройки, которые соответствуют характеристикам, указанным в инструкции.
Видео: Как Переделать Роторную Косилку К Мотоблоку
Эти два диска установлены на сварной раме и связаны с приводом ВОМ. Вращение дисков должно происходить навстречу друг другу, что позволит косить траву рядами.

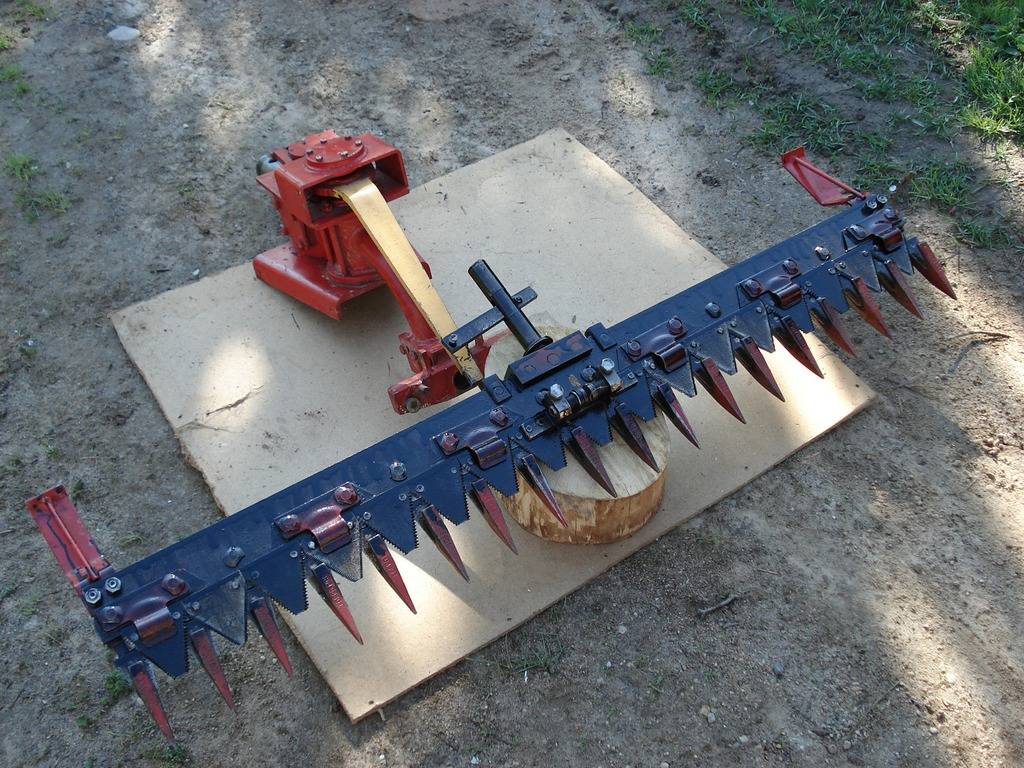

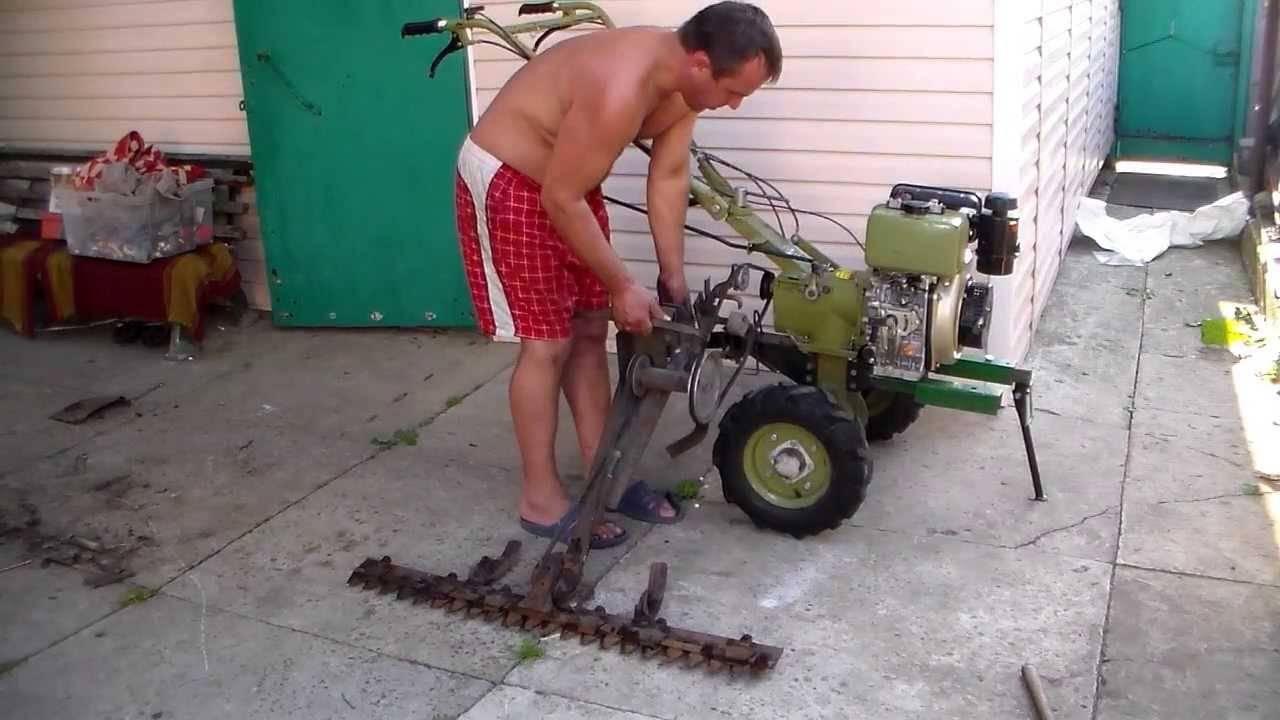

Самодельная сегментная косилка на мотоблоке
Эта сегментная косилка на пешеходном тракторе изготовлена из металлических балок 15x50x120. Им нужно просверлить в них 12 отверстий, чтобы они соответствовали их болтам М8. В будущем к этим болтам будет прикреплена направляющая (89 см) с зубьями и ножами. Ножи установлены с обеих сторон балки.
Оплетки и зажимы крепятся на обоих концах балки. К главной раме можно прикрепить колесо, которое можно снять с нежелательной коляски. Под воздействием ПТО мотоблока трактор начинает работу режущей части косилки. Вы можете увидеть это более подробно на картинке:
основная сварная рама (1), кронштейны (2), шестерня (3), монтаж и регулировка тормозной системы (4), стопорная стопорная защелка (5), главные арки (6 и 8), шарнирный корпус (7), ножка ( 9), газопровод (10), регулирующий клапан (11), бензобак (12), ручка (13), рычаги (14 и 17), механизм блокировки (15), крепежный болт (16), рычаг регулировки газа (18) ), зажим (19), глушитель двигателя (20), двигатель (21), крепежные элементы (22), крышка (23), режущие лезвия (24 и 25), крышка (26), ползун (27), элементы крепления (28) ), рама ножа (29), шток (30), палец (31), нижние загрузочные пластины th и верхние части (32 и 33).
Собранная из этого чертежа газонокосилка легко косит траву. В действии эту самодельную косилку можно увидеть на видео.
Как подключить домашнюю косилку к блоку двигателя
Ручная газонокосилка не даст желаемого результата, если она неправильно прикреплена к двигателю. При установке газонокосилки необходимо соблюдать определенные правила.
Прежде всего, вам необходимо перевести моторный блок в режим реверса. Блок сцепления находится в муфте сцепления перед подключением к ВОМ. Используйте пружинный штифт, чтобы закрепить соединение. Отсутствие пружины приведет к неисправности прицепа.
Для большей безопасности лезвия косилки должны быть закрыты защитным кожухом. Колеса мотоблока содержат грузы, которые помогают обрабатывать почву. Поскольку они не нужны при стрижке травы, их следует удалить. Стрижка газонокосилки должна начинаться с самой низкой скорости. Вам не нужно торопиться и делать это плавно на поворотах. Если вы собрали газонокосилку для своего моторного агрегата своими руками, прежде всего, ее работа должна быть безопасной.
Когда косилка подключена к двигателю и работает, достигается довольно высокая скорость ножевых дисков. В случае отказа прибора вы или другие лица можете получить травму. Поэтому сначала подумайте, есть ли у вас возможность сделать такое устройство. Действительно, купить готовую газонокосилку для мотоцикла будет гораздо дешевле, чем лекарство и лечение для поврежденных органов или нервов.
Виды косилок
Все существующие в природе сенокосилки, независимо от того, работают они как самостоятельное оборудование или подключаются к основному силовому агрегату – мотоблоку, подразделяются на 2 вида:
- сегментные;
- роторные.
Каждый из них обладает определенными преимуществами и недостатками, характерными особенностями конструкции: их можно подключать к мотоблоку Нева, эффективно использовать для срезания травы на значительной площади. Вручную, не обладая такой техникой, бороться с порослями пришлось бы значительно дольше. Косилка сегментная от роторной отличается по принципу действия: ее лезвия работают горизонтально, как ножницы, получая энергию через ремень привода от мотоблока Нева. В роторной установке рабочим органом служит специальный режущий узел (ротор), это более совершенный вариант.
Важно! На выбор косилки по типу влияет не только ее конструкция или возможность подключения к имеющемуся в хозяйстве мотоблоку, но и другие показатели: безопасность, возможность работы на пересеченной местности, цена. Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные
Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон
Сегментная – самое простое оборудование для установки на мотоблоки Нева и аналогичные. Сегментная косилка неприхотлива в использовании, быстро, широко и ровно срезает траву. С ней легко обращаться на больших площадях. Основной недостаток данного решения – устройство плохо переносит неровные, с многочисленными буграми и впадинами покосы (а в жизни случаются и такие), она больше подходит для спланированных лужаек или почти идеально горизонтальных площадок. В таких условиях она покажет все свои преимущества, поможет в краткий промежуток времени избавиться от лишних зарослей или подровнять газон.
Роторная у профессионалов считается более совершенным решением: ее режущие ножи закрыты защитными кожухами, а значит, безопасны для человека. К достоинствам косилки следует отнести простоту ее использования – установить косилку к мотоблоку Нева почти также просто, как и культиватор, особых трудностей с этим обычно не возникает. Отлично работает на подъемах и спусках, не боится пересеченной местности. После скашивания травы, если установлено именно такое оборудование, сразу же образуются четкие ряды: не нужно дополнительно формировать валки и скирды.
Разновидности косилок для мотоблока
Косилку для мотоблока можно найти в магазинах или изготовить своими силами. Не стоит спешить и начинать самостоятельно изготавливать оборудование. Для начала нужно сравнить цены на сенокосилки в магазинах, они не настолько маленькие, как хотелось бы, но и не заоблачные.
Мастеров, которые решаются на самостоятельное изготовление косилки, привлекает тот факт, что на оборудовании можно сэкономить.
К тому же, процесс не очень сложный, на просторах интернета достаточно различных чертежей готовых моделей косилок, да и вещь, созданная своими руками, помогает испытать восторг и гордость.
Выбор разновидности косилки зависит от типа участка. Земля отличается по рельефу, трава по объему, размерам, составу. Именно основываясь на этих параметрах нужно выбирать технику. Существует всего три вида косилок на мотоблок:
Роторная
Модель пригодна для участка с низким уровнем растительности и маленькими кустами, зерновыми культурами. Косилка довольно производительна, используется на относительно равном месте с незначительными уклонами (10-20 градусов).
Боковой уклона на этих моделях не бывает больше 8 градусов. Значительный минус косилки к мотоблоку – большой шанс травмироваться. После скоса трава складывается по рядам, что позволяет не заморачиваться с ней в будущем. У роторных моделей очень простая конструкция, что снижает риск поломки.
В отдельной статье вы можете прочитать про навесное оборудование для мотоблока Нева.
Сегментная
Ножи этой модели двигаются в поступательно-возвратном направлении благодаря работе вала моторной системы. Особенности конструкции сегментной косилки для мотоблока сложнее, чем у аналогов, что способствует усложнению обслуживания. Но у моделей есть целый ряд преимуществ: боковое оснащение оборудования исключает возможность работы с уже скошенной травой, в отличие от роторных вариантов. Подвижные стригущие детали при кошении двигаются по рельефу земли, повторяя ландшафт. Такой механизм позволяет стричь растения почти под самый корень.
Косилка работает с отклонением ножевой части на 20 градусов, это позволяет обрабатывать даже самые неровные участки земли. Механизм активации и отключения оборудования совсем не связан с приводом мотоблока. Такое решение позволяет беспрепятственно отключить косилку в опасных ситуациях.
Баланс ножей в сегментных вариантах настроен максимально, что позволяет снизить вибрации в конструкции до минимального показателя.
Косилка-повозка (барабанная)
Конструкция похожа на роторную модель, но механизм устроен немного сложнее. Косилка выполнена из барабанов, которые скрепляются рамой и закрепами с лентой.

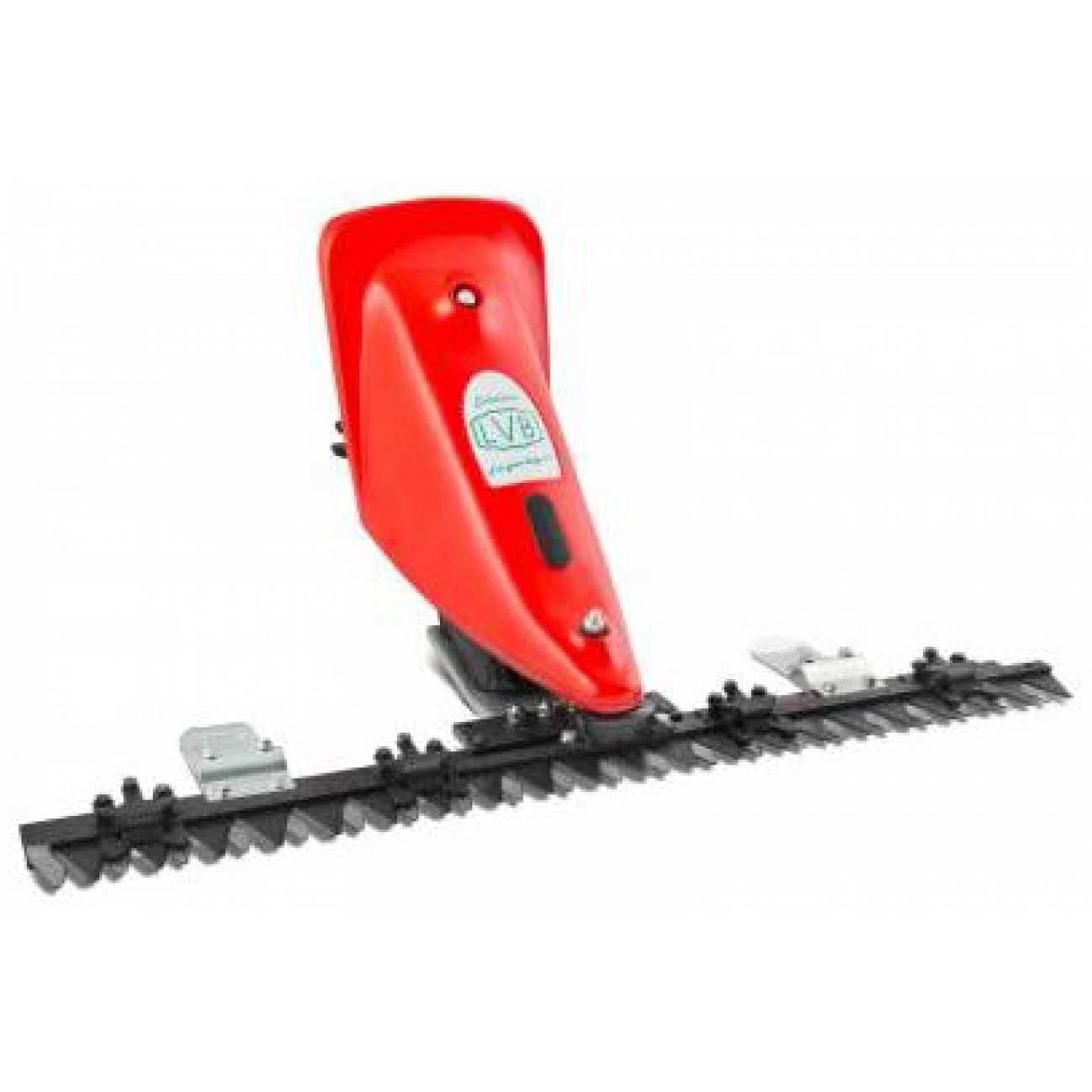

Что такое сегментная косилка
Это приспособление, созданное для навешивания на мини-трактора и мотоблоки, которое получило свое название за счет режущих элементов – они представлены в виде крупных и острых треугольников. Такую газонокосилку можно использовать для покоса твердой и мягкой травы и стерна. Она справляется с покосами как на ровном участке, так и на сложном рельефе полей. Режущие элементы равномерно срезают растительность даже на сильно заросших площадях.
Сегментная косилка на чертеже
Сегментные сенокосилки для мотоблоков имеют относительно несложную конструкцию. Благодаря этому они реже ломаются и не требуют от оператора особых знаний. Состоит сегментное приспособление из рамы и режущих элементов, закрепленных между парой брусков. Ножи, совершая поступательные движения от привода, срезают растительность как ножницы. Один сегмент косилки с режущими пальцами движется постоянно (влево и вправо), а второй остается неподвижным.
За счет обтекаемого устройства, срезанные стебли равномерно распределяются по обе стороны от мотоблока. Сегментная конструкция располагается на колесах. Она крепится к мини-трактору МТЗ или мотоблоку спереди. По краям находятся специальные салазки, дающие возможность регулировать высоту покоса. Такая косилка не подойдет для работы на больших угодьях, но ей под силу привести в порядок загородный участок и запасти сено в частном подворье.

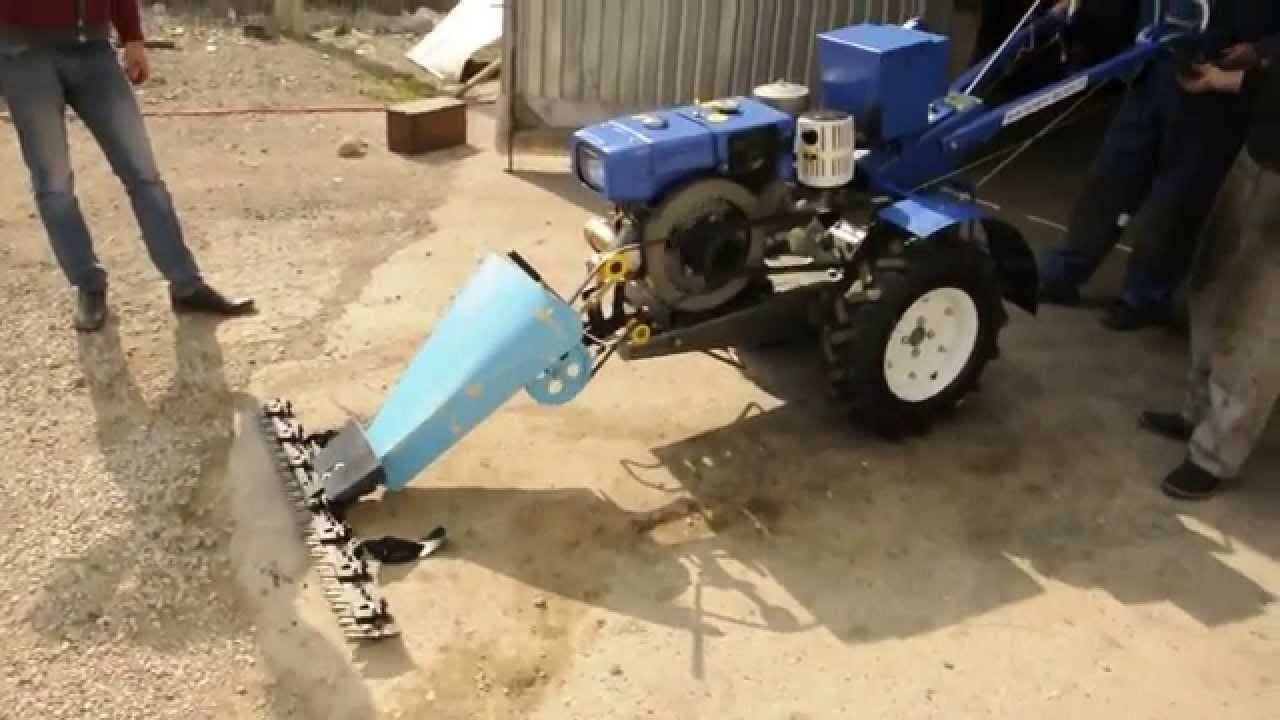

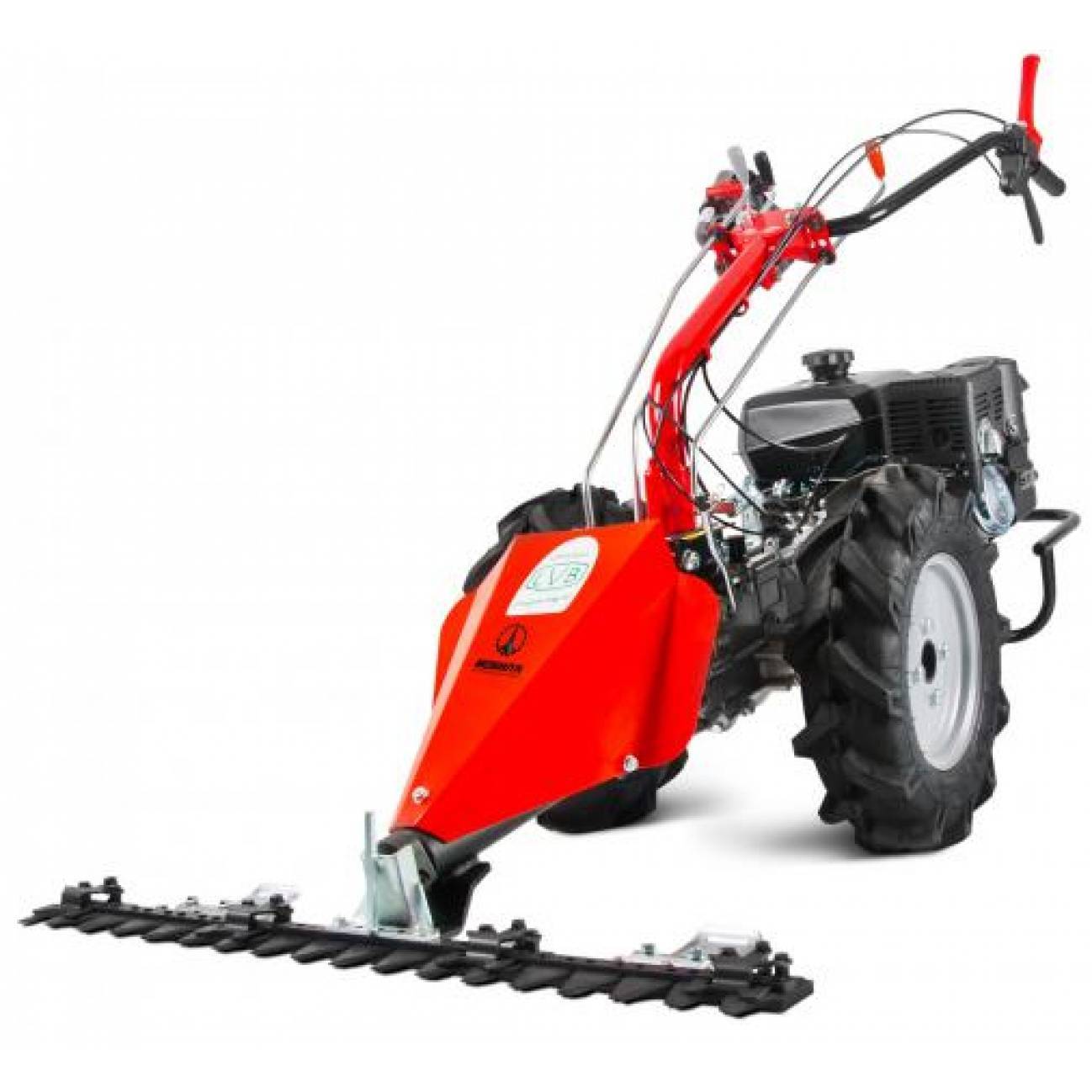

Сегментная косилка с мотоблоком
Отличие сегментной косилки от роторной заключается в ее рабочем органе, т.е. пальцах. За счет своей конструкции такое приспособление подходит для работы на участках со сложным рельефом. Отклонение ножевой части по отношении к мотоблоку может достигать 20%. С такой косилкой можно косить траву с толщиной стеблей до 2-3 см.
Изготовление косилки для мотоблока своими руками

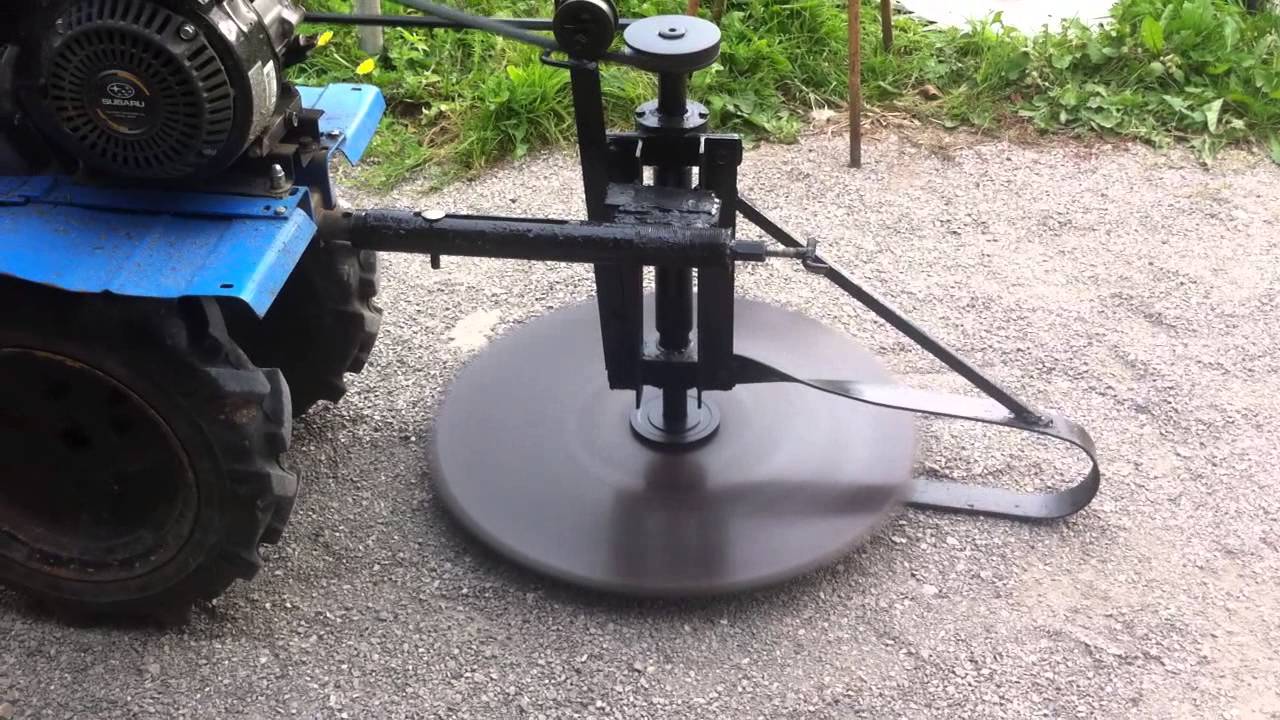

Давайте рассмотрим с вами, как можно сделать роторную косилку для мотоблока Нева своими руками. На видео представлена подробная инструкция по изготовлению и креплению ножей при изготовлении роторной косилки своими руками:
https://youtube.com/watch?v=tTfXUXKgNVg
Т.е. основной материал — это два диска от обычной зерновой сеялки, а от бензопилы цепь и редуктор.
На каждый диск необходимо поставить 4 ножа. Для их изготовления используется высококачественная закалённая сталь. Этот металл исключает вероятность того, что нож поломается, и отлетит в хаотическом направлении, а возможно даже и в человека.
Для монтажа ножей применяются специальные шинки. Они позволяют надёжно зафиксировать ножи. Зазор между шинкой и ножом должен составлять около 1-2 мм.
При включении мотора центробежная сила будет приводить ножи в перпендикулярное положение, и они будут срезать растения. Ножи должны свободно крутиться на все 360 °. При столкновении с твёрдой поверхностью, они будут разворачиваться в другую сторону, и оставаться целыми.
Ножи следует установить на ось. Она изготавливается из прочной углеродистой стали. Диаметр оси должен быть не менее 8 миллиметров. Это делается для того, чтобы у дисков было пространство для свободного вращения.
Эти диски устанавливаются на раму, и монтируется их связь с приводом от вала отбора мощности..
Диски должны вращаться по направлению друг к другу. В конечном итоге трава будет складываться аккуратно в один ряд.
Перед вводом в эксплуатацию самодельной косилки следует убедиться в том, что она безопасна как для Вас, так и для окружающих. Поскольку ненадёжное крепление ножей может привести к нанесению существенного вреда здоровью
Поэтому первые пуски должны проводиться с особой осторожностью
Как сделать косилку для мотоблока своими руками?
Часто бывает, что по каким-либо причинам у производителя в продаже нет специальной косилки, конкретно под эту модель, либо же, что она не устраивает по своим характеристикам. В таком случае нетрудно поработать над самодельным вариантом. Полное производство на базе своего хозяйства будет продемонстрировано на примере сегментной вариации.
https://youtube.com/watch?v=yGXvXYgnbVs
Из запчастей, в первую очередь, надо взять прямоугольную трубу 5х1,5 длиной 120 см. Также подойдет и обычный кусок старой косы. На трубе сверлят около 12 дыр по сантиметру на одинаковых расстояниях, как показывают чертежи.
Следует подготовить раму из сваренных уголков и труб, каркас можно застелить фанерой и приделать к ней колеса. Лента изготавливается резиновой кольцеобразной. Удобно закреплять ее дюралевыми пластинами. Также на раму навариваются прижимы для установки режущей полосы. Для последней на подготовленную заранее трубу с дырами крепится М8-болтами полоса с лезвиями из металла.

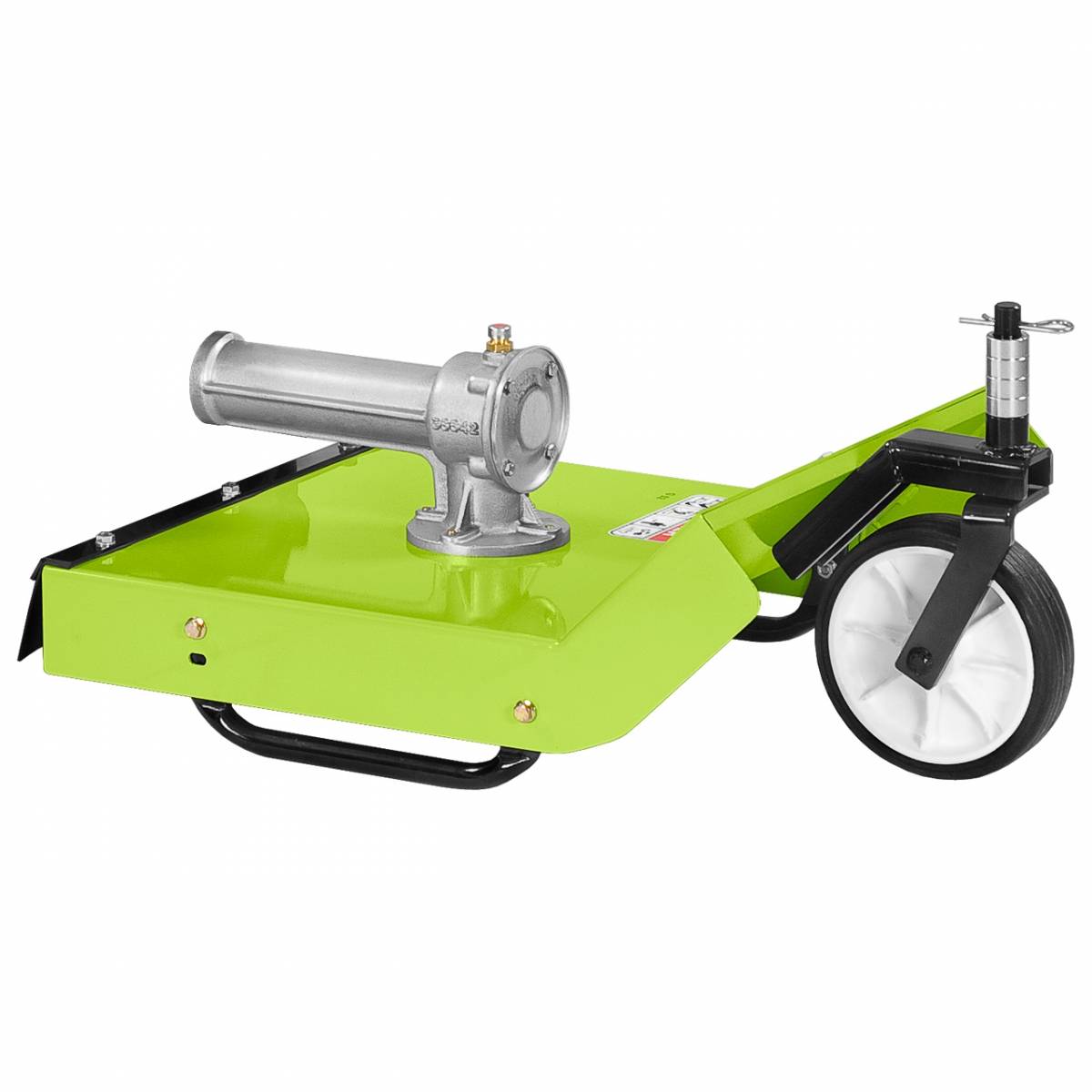

Роторные сенокосилки и цена на них

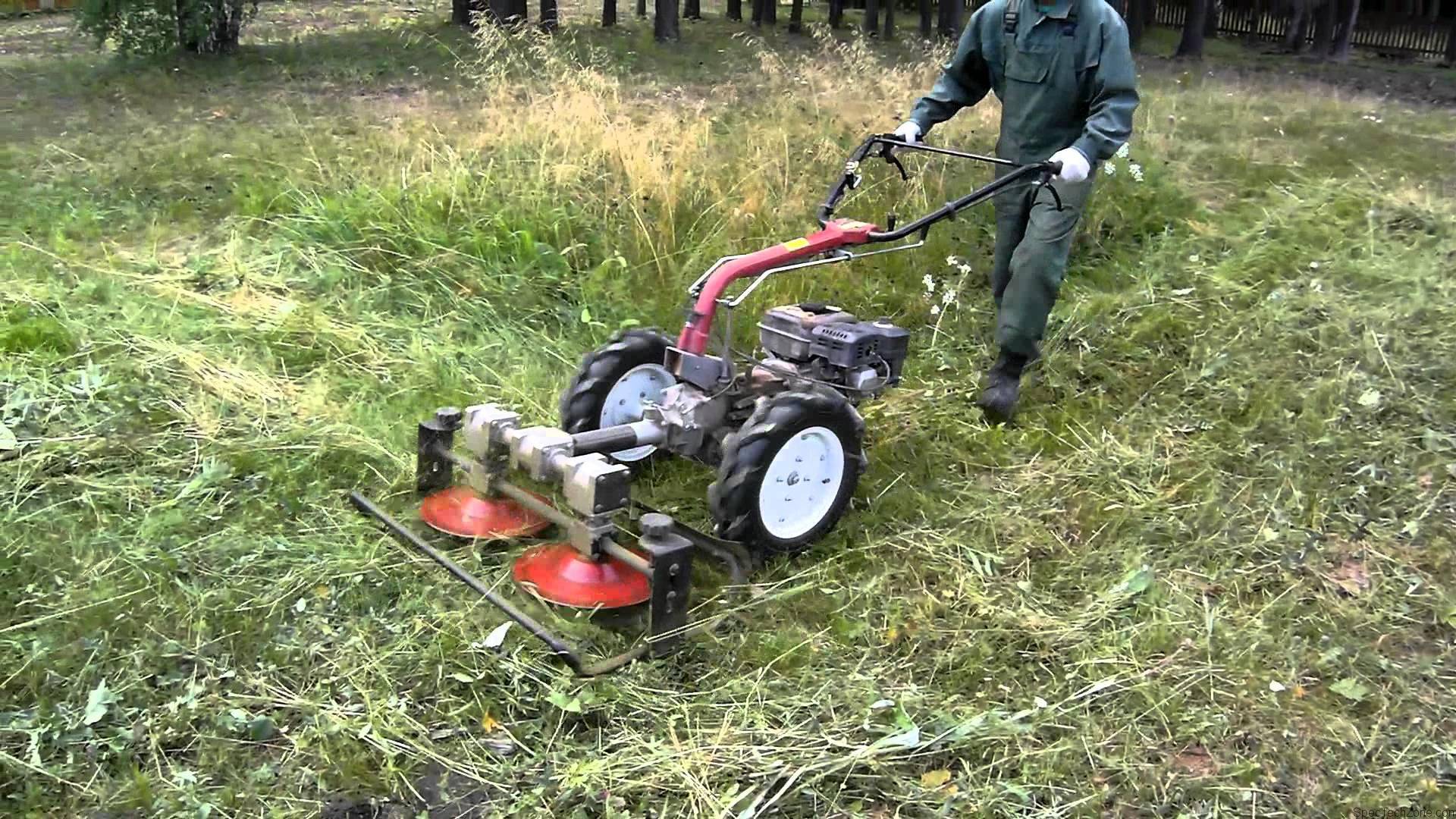

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.
Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.
Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.
Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

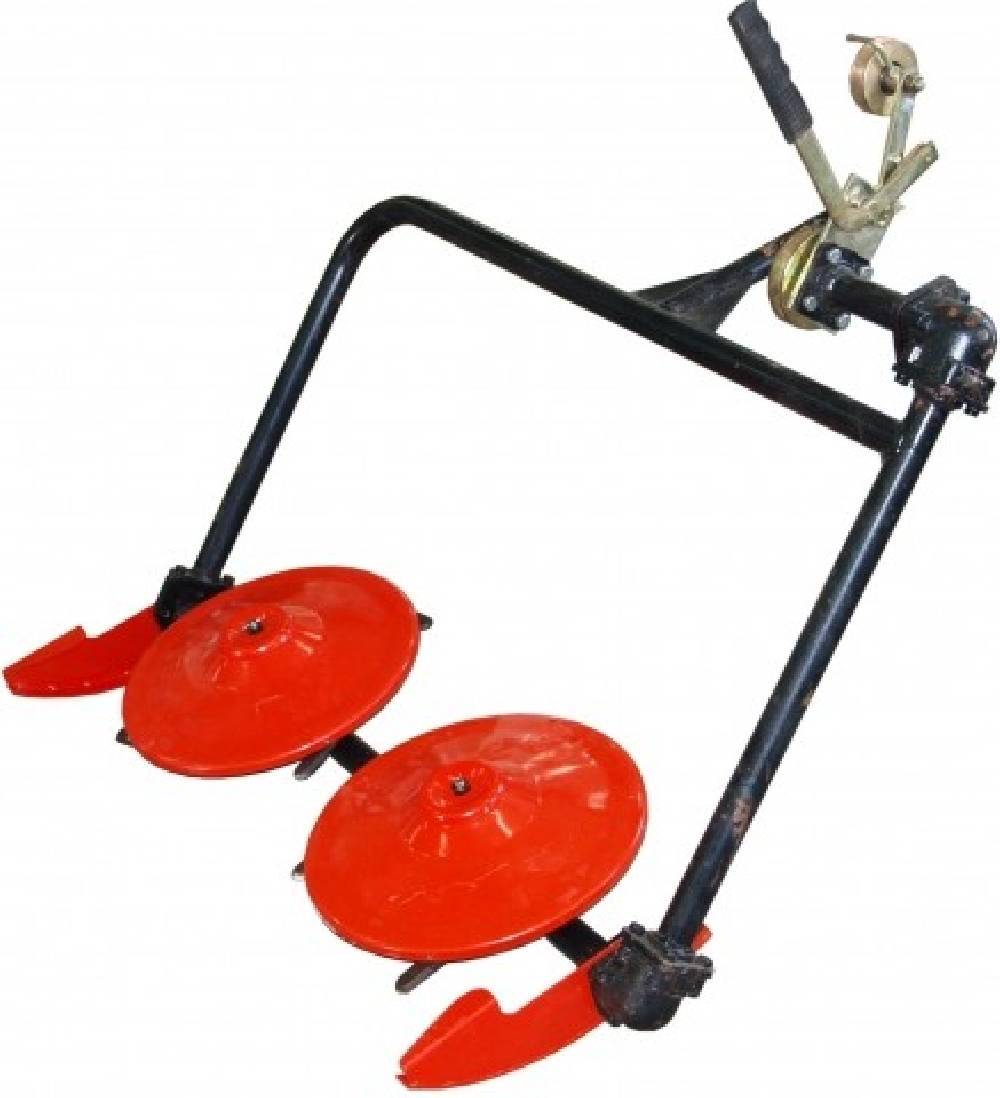

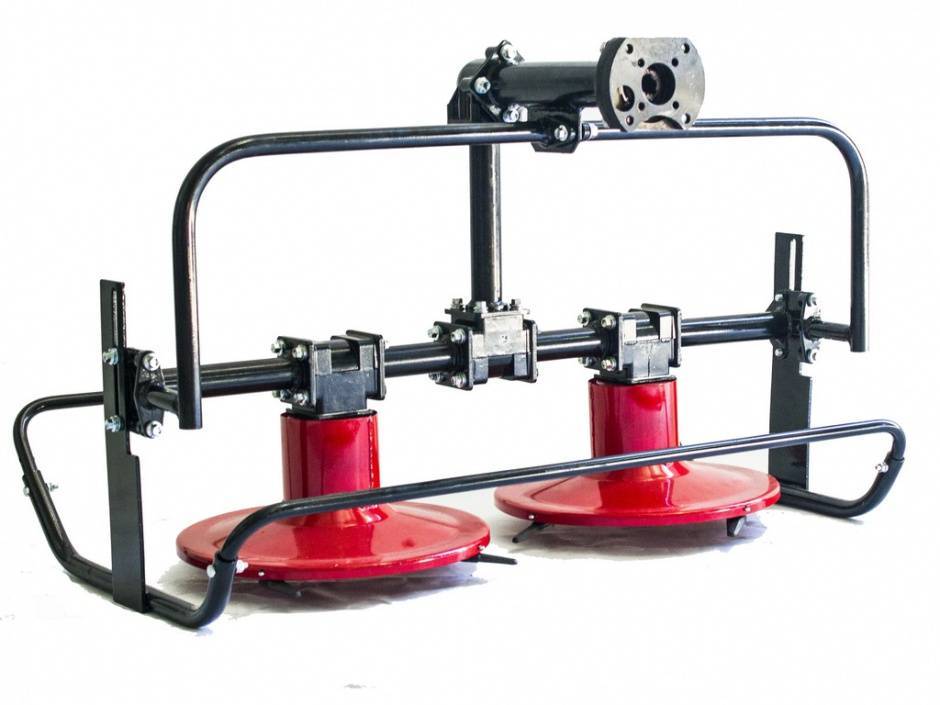

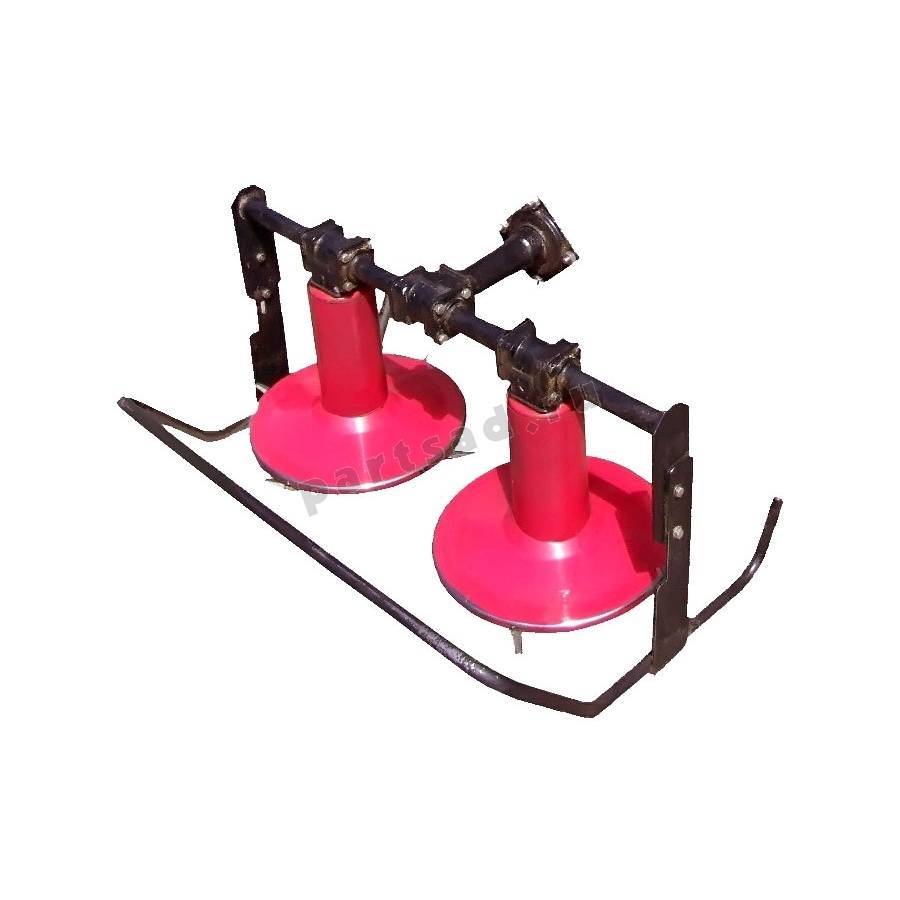

Роторная «Заря»
Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.
Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.
Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:
| ТХ «Заря» | Показатели |
| Производительность | 0,2 га/час |
| Максимальная скорость | 2-4 км/час |
| Ширина захвата | 800 мм |
| Скорость вращения рабочих органов | 2000-2400 об./мин. |
| Максимальная высота скашиваемой травы | 100 см |
| Вес техники | 35 кг |
| Цена на официальную модель/китайские аналоги | 12 500/11 700 руб. |
Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.
Роторная косилка КП -05
Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.
Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.
КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

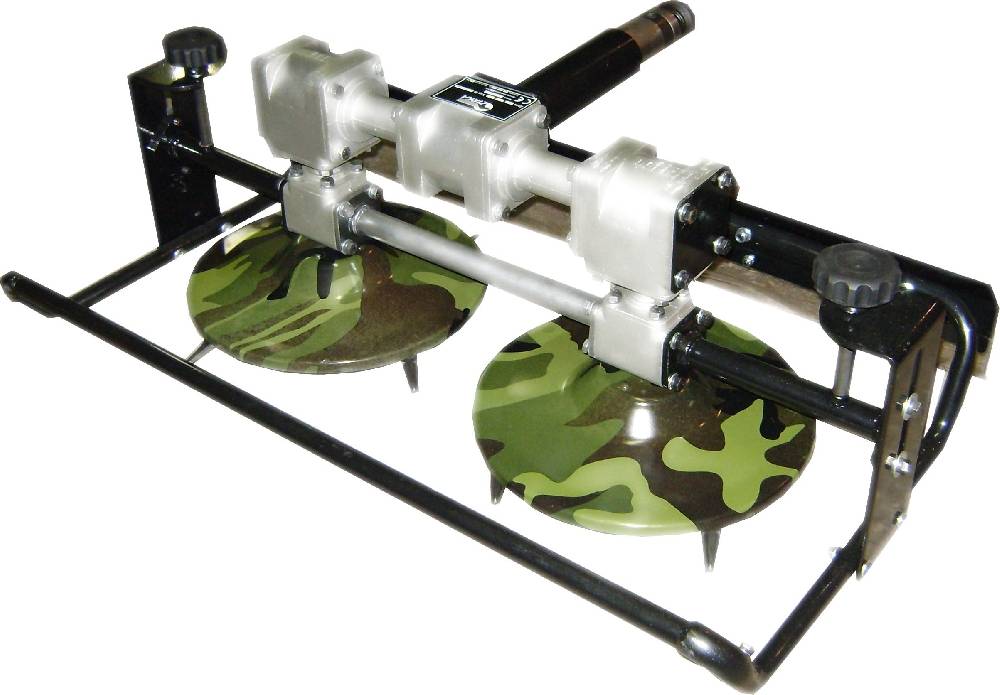

Роторная косилка КП-05
Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:
| ТХ КП-05 | Показатели |
| Производительность | 0,15 га/час |
| Максимальная скорость мотоблока при работе | 2-4 км/час |
| Ширина захвата | 560 мм |
| Скорость вращения рабочих органов | 2300-2500 об./мин. |
| Максимальная высота скашиваемой травы | 100 см |
| Вес техники | 30 кг |
| Цена на официальную модель | 14 500 руб. |
Методика проведения работ
К каркасу следует приварить крепления для рукоятки и колёс. Крюки из металлического прута будут исполнять роль опоры. На следующем этапе можно приступать к установке колес. Бензопила должна быть подготовлена, для этого с неё снимают полотна и цепь, а после прикрепляют к каркасу.
Устройство сенокосилки будет предусматривать наличие защитной площадки в виде пластины, которая подготавливается с учетом соответствия контура корпусу. К звездочке инструмента присоединяется труба, которая будет иметь рабочую часть оборудования. Теперь можно приступать к фиксации рычага, рукоятки и тросовой системы, последняя из которых будет отвечать за включение и выключение оборудования.
Другие типы сенокосилок
Российская промышленность выпускает ещё несколько модификаций сенокосилок. Например, до сих пор находится в производстве конная косилка, принцип работы которой сходный с косаркой сегментного типа. Она имеет такое же полотно, ножи-сегменты, металлический брус и кривошипно-шатунным механизмом. Единственным отличием является то, что режущий орган приводится в движение от собственных колёс, установленных на раме.
Само приспособление для кошения травы расположено с правой стороны и крепится к раме шарниром для поднятия и опускания полотна. Имеется сиденье для оператора и рычаги управления, с помощью которых производят наклон режущего органа. Благодаря этому можно легко обрабатывать обширные территории и садовые участки и лесополосы. Стоимость такого агрегата начинается от 50 тыс. рублей.
Широко применяется также цеповая косилка. Она предназначена для скарификации газонов, скашивания кустарников, бурьяна и мелкого подлеска толщиной до 4 — 5 см. Эта косилка оснащена редуктором и имеет небольшой вес. Режущим инструментом являются цепи. Этот агрегат способен работать на неровных участках. Ширина захвата скашивания около одного метра. Косилка имеет копирующую систему навески, что позволяет ей точно повторять все изгибы рельефа, тем самым обеспечивая хорошее качество работы.
Особенности механизма с повозкой
Косилка с повозкой многофункциональная — с её помощью летом косят траву, зимой отчищают тротуары от снежных заносов. Подобные агрегаты довольно сложной конструкции.
Мотоблок с телегой, снегоуборщиком и косилкой
В состав комплектации входят:
- барабаны – 4 шт
- их соединяет рама и транспортировочная лента
- на ленте стоят зацепы
- станина из сварных труб
- к ней прикрепляют колеса, площадка может быть фанерной или жестяной
- барабанами послужат консервные банки с вырезанным дном
- в образованные отверстия ставят круги из дерева
- к барабанам крепят режущие части с обязательным 1 мм зазором
Сборку из барабанов присоединяют к станине, лентой послужит кусок резины.
