Подключение
Ротор обычно представляет из себя короткозамкнутую обмотку, также из-за схожести называемой «беличьей клеткой». Сведения о таких агрегатах описаны литературой середины прошлого века.
К недостаткам — низкие значения пускового момента и КПД. Исправить это несложно. Поскольку в трёхфазном электродвигателе момент вращения задан конструктивно при помощи расположения обмоток и смещения фаз трёхфазной сети, то в однофазном моторе для запуска применяют дополнительную пусковую обмотку, благодаря которой создаётся вращательный момент смещения ротора.
Тепловое реле отключает обе фазы обмотки, если они нагреваются выше допустимого. Внутри концы катушек соединены, образуя звезду.
Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети в нашем случае В. Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки.
Главный минус однофазного тока — невозможность генерирования им магнитного поля, выполняющего вращение. Касаемо двух других выводов, сопротивление попарное будет наибольшим равняется обеим обмоткам, включенным последовательно. Обе фазы таких устройств являются рабочими и включены все время. Более длительное время нахождения под нагрузкой, может привести к перегреву, возгоранию изоляции и поломке механизма.
Конструкция и принцип работы
Вал со шпоночными канавками спереди и под вентилятор сзади; Герметичные крышки с подшипниками; Клеммная коробка. Например, если ток равен 1.
Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Его дальнейшее вращение происходит под воздействием инерционной силы. Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор. Именно в этом причина популярности двигателя среди населения.
Даже если нельзя увидеть снаружи скрыт кожухом , заметим непременные графитовые щетки, прижатые пружинками. Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка: Сломанная опора или монтажные щели. Схема подключения коллекторного электродвигателя в В Схема подключения однофазного асинхронного двигателя схема звезда Как это работает Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. Схемы подключения Варианты подключения двигателя через конденсатор: схема подключения однофазного двигателя с использованием пускового конденсатора; подключение электродвигателя с использованием конденсатора в рабочем режиме; подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.
Подключение однофазного двигателя// как определить рабочую и пусковую обмотки
Электрическая Схема Болгарки
89243 просмотров В прошлой статье Я рассказывал как подключить и запустить двигатель на 380 Вольт в однофазной электросети 220 В. Сейчас Я расскажу о том, как подключить однофазный электродвигатель от сломавшейся стиральной машины, пылесоса и т. д. Его можно успешно использовать в других целях в домашнем хозяйстве, например для привода точила, полировального станка, газонокосилки и т. п.
Схема подключения коллекторного электродвигателя на 220 Вольт
В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель. Он успешно запускается и работает в однофазных сетях без лишних пусковых устройств.
Для того,что бы подключить коллекторный электромотор, необходимо соединить между собой перемычкой два конца №2 и №3, один идущий от якоря, а второй от статора. А оставшиеся 2 конца присоединить к электропитанию 220 Вольт.Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе.
Может быть мотор и 2 скоростным, тогда со статора будет выходить 3 конец с половины его обмотки. При подключении к нему уменьшится скорость вращения вала, но при этом увеличивается риск нарушения изоляции при запуске мотора.
Для изменения направления вращения необходимо поменять местами концы подключения статора или якоря.
Схемы подключения однофазных асинхронных электродвигателей
Если в однофазных электродвигателях была бы только одна обмотка в статоре, тогда внутри него электромагнитное поле было бы пульсирующим, а не вращающимся. И запуск произошел бы только после раскручивания вала рукой. Поэтому для самостоятельного запуска асинхронных двигателей добавляется вспомогательная обмотка или пусковая, в которой фаза при помощи конденсатора или индуктивности оказывается сдвинутой на 90 градусов. Пусковая обмотка и толкает ротор электродвигателя в момент включения. Основные схемы включения изображены на рисунке.
Первые две схемы рассчитаны на подключение пусковой обмотки на время запуска мотора, но не более 3 секунд по продолжительности. Для этого используется реле или пусковая кнопка, которую необходимо нажать и удерживать пока не запустится мотор.
Определение емкости неизвестного конденсатора
Способ №1: измерение емкости специальными приборами
Самый просто способ — измерить емкость с помощью прибора, имеющего функцию измерения емкостей. Это и так понятно, и об этом уже говорилсь в начале статьи и тут нечего больше добавить.
Если с приборами совсем туган, можно попробовать собрать простенький самодельный тестер. В интернете можно найти неплохие схемы (посложнее, попроще, совсем простая).
Ну или раскошелиться, наконец, на универсальный тестер, который измеряет емкость до 100000 мкФ, ESR, сопротивление, индуктивность, позволяет проверять диоды и измерять параметры транзисторов. Сколько раз он меня выручал!
Способ №2: измерение емкости двух последовательно включенных конденсаторов
Иногда бывает так, что имеется мультиметр с измерялкой емкости, но его предела не хватает. Обычно верхний порог мультиметров — это 20 или 200 мкФ, а нам нужно измерить емкость, например, в 1200 мкФ. Как тогда быть?
На помощь приходит формула емкости двух последовательно соединенных конденсаторов:
Суть в том, что результирующая емкость Cрез двух последовательных кондеров будет всегда меньше емкости самого маленького из этих конденсаторов. Другими словами, если взять конденсатор на 20 мкФ, то какой бы большой емкостью не обладал бы второй конденсатор, результирующая емкость все равно будет меньше, чем 20 мкФ.
Таким образом, если предел измерения нашего мультиметра 20 мкФ, то неизвестный конденсатор нужно последовательно с конденсатором не более 20 мкФ.
Остается только измерить общую емкость цепочки из двух последовательно включенных конденсаторов. Емкость неизвестного конденсатора рассчитывается по формуле:
Давайте для примера рассчитаем емкость большого конденсатора Сх с фотографии выше. Для проведения измерения последовательно с этим конденсатором включен конденсатор С1 на 10.06 мкФ (он был предварительно измерен). Видно, что результирующая емкость составила Cрез = 9.97 мкФ.
Подставляем эти цифры в формулу и получаем:
Способ №3: измерение емкости через постоянную времени цепи
Как известно, постоянная времени RC-цепи зависит от величины сопротивления R и значения емкости Cх:Постоянная времени — это время, за которое напряжение на конденсаторе уменьшится в е раз (где е — это основание натурального логарифма, приблизительно равное 2,718).
Таким образом, если засечь за какое время разрядится конденсатор через известное сопротивление, рассчитать его емкость не составит труда.
Для повышения точности измерения необходимо взять резистор с минимальным отклонением сопротивления. Думаю, 0.005% будет нормально =)
Хотя можно взять обычный резистор с 5-10%-ой погрешностью и тупо измерить его реальное сопротивление мультиметром. Резистор желательно выбирать такой, чтобы время разряда конденсатора было более-менее вменяемым (секунд 10-30).
Вот какой-то чел очень хорошо все рассказал на видео:
Другие способы измерения емкости
Также можно очень приблизительно оценить емкость конденсатора через скорость роста его сопротивления постоянному току в режиме прозвонки. Об этом уже упоминалось, когда шла речь про проверку на обрыв.
Яркость свечения лампочки (см. метод поиска КЗ) также дает весьма приблизительную оценку емкости, но тем не менее такое способ имеет право на существование.
Существует также метод измерения емкости посредством измерения ее сопротивления переменному току. Примером реализации данного метода служит простейшая мостовая схема:
Вращением ротора переменного конденсатора С2 добиваются баланса моста (балансировка определяется по минимальным показаниям вольтметра). Шкала заранее проградуирована в значениях емкости измеряемого конденсатора. Переключатель SA1 служит для переключения диапазона измерения. Замкнутое положение соответствует шкале 40…85 пФ. Конденсаторы С3 и С4 можно заменить одинаковыми резисторами.
Недостаток схемы — необходим генератор переменного напряжения, плюс требуется предварительная калиброка.
УШМ подключение кнопки?
Любое достойное дело, не обходится в домашней работе без необходимого инструмента. Без него как без рук. Как и любой электроинструмент , нуждается в чистке и постоянном техническом уходе.
Болгаркой называют угловую шлифовальную машину, которая в домашних условиях позволяет зачищать поверхности, шлифовать, резать плитку и пилить дерево. Каждому мастеру хочется владеть надежным и функциональным инструментом, без сбоев и поломок. Заводские версии УШМ для этого можно слегка доработать — собрать регулятор оборотов для болгарки своими руками. Это повысит рабочий ресурс машинки и позволит работать без неприятных сюрпризов.
На практике же, все выпускаемые конденсаторы представляют собой многослойные рулоны лент электродов в форме цилиндра или параллелепипеда, разделенных между собой слоями диэлектрика. По принципу работы он схож с батарейкой только на первый взгляд, но все же он сильно отличается от него по принципу и скорости заряда-разряда, максимальной емкости. Заряд конденсатора. В момент подключения к источнику питания оказывается больше всего места на электродах, поэтому и ток будет зарядки максимальным, но по мере накопления заряда, ток будет уменьшаться и пропадет полностью после полного заряда. При зарядке на одной пластине будут собираться отрицательно заряженные частицы- электроны, а на другой — ионы, положительно заряженные частицы. Диэлектрик выступает препятствием для их перескакивания на противоположную сторону конденсатора. При зарядке растет и напряжение с нуля перед началом зарядки и достигает в самом конце максимума, равного напряжению источника питания.
Пусковой и рабочий конденсаторы служат для запуска и работы элетродвигателей работающих в однофазной сети В. Ёмкость конденсатора -характеризует энергию,которую способен накопить конденсатор,а также ток который он способен пропустить через себя. Измеряется в Фарадах с множительной приставкой нано, микро и т.
В силу ростов курсов валюты не каждый себе может позволить именно то, что хочет, а переплачивать за мелочь не хочется.Так поступил и я, покупая себе болгарку, на производителе не сэкономил-Dewalt, а вот на регулировке оборотов да ибо переплачивать лишние 1500-2000р жаба душит в цену самой приспособы 200-300р.
Поискав в интернете простенькие схемы нашёл вот эту:
Всё бы хорошо, но не могу найти у нас в городе конденсатор 0,1мкФ 400В.По России такие никто не отправляет по 1 шт, как и с ali и ebay.
Собственно вопрос, нашёл конденсатор 0,1мкФ 1000В у себя в городе.Будет ли он работать и не будет ли слишком габаритным?
P.S.В электрике работаю, но схемы не паяю и в элементах не особо разбираюсь, прошу понять и простить.По покупке всех элементов потребуется ваша помощь по спайке всего в кучу.
Всем спасибо, ответ получен, решение найдено.Отключаю комментарии.
Post Views:
24
Как подключить конденсатор на дрели?
Куда подключить два черных провода от конденсатора?
Выкиньте его вообще, он служит для подавления помех в сети и на работу инструмента никак не влияет. Если же вам жалко качество изображения на телевизоре соседей, подсоедените его в цепь питания
С бесцеремонным «выкиньте его вообще» позвольте не согласится. И это даже не только потому что он избавляет от помех у телевизоров, потому как сегодня современные телевизоры уже оборудуются импульсными блоками питания и для них отсутствие кондёра на вашей электродрели, не страшно. Но для остальной техники с обычными трансформаторами, коллекторные двигателя без конденсаторов могут представлять реальную угрозу.
Действительно, одной из функций конденсатора в коллекторных двигателях является компенсация реактивной составляющей обмоток движка и без него мощные коллекторники могут быть причиной довольно больших импульсных бросков тока, амплитуда которых может достигать и более полутысячи вольт. От такого дисбаланса вполне может погореть бытовая техника одновременно включенная в сеть.
И для самого коллекторного двигателя дрели (или другого бытового инструмента) отсутствие сглаживающего конденсатора, также не идет на пользу. Конденсатор гасит искру на выключателе, делая ее слабее, что увеличивает срок работы выключателя (кнопки), в виду меньшего выгорания контактов и нагрева. Также конденсатор сглаживает и искрение на коллекторе и щетках, предотвращая концентрические выбивания на ламелях.
Не стоит занижать значение конденсатора в цепи питания коллекторного двигателя. Его обязательное наличие не зря предусмотрено ГОСТом.
Да, конечно, коллекторный двигатель запустится и без конденсатора, в отличии от асинхронника, который только «с дергача» можно запустить без кондёра. Однако лучше заменить вышедший из строя конденсатор, чем соединять без него напрямую.
Но уж коли вы внимательно прочитали вышеописанные «заслуги» сглаживающего конденсатора, и тем не менее решаетесь подсоединить напрямую, то просто выньте конденсатор, и отключите и заизолируйте провода. Но я бы настоятельно рекомендовал найти такой же конденсатор либо его аналог. Конечно, принципиальная схема была бы очень кстати, или хотя бы видеть выводы конденсатора (их количество и коммутацию)
Источник
Схема подключения *болгарки*
Как производить ремонт Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Электродвигатель состоящий из статора и ротора.
В случае если свечение в процессе включения прибора не наблюдается или имеет пульсирующий характер, то это является признаком появления проблем с этим электрическим компонентом прибора. Межвитковые замыкания обмоток статора и ротора. Затем утопите ее внутрь и можете ставить щеткодержатель в посадочное гнездо.
При межвитковом замыкании степень накала спирали лампочки будет меняться.
Сравнение бруса, бревна, древесины, кирпича, блоков, пеноблоков, бетон… Анализ различных строительных материалов на предмет комфорта простоты строительс… Почему скрипит деревянный пол… Мой практический опыт борьбы со скрипом пола. Достаточно наличия гарантии и сети сервисных центров, где эту гарантию можно, в случае чего, реализовать.
Устройство электрического оборудования болгарки
Эти катушки электрически между собой являются не связанными. Напряжение от сети подается на выключатель, который механически связан с кнопкой включения болгарки. Другие публикации по теме: просмотров В прошлой статье Я рассказывал как подключить и запустить двигатель на Вольт в однофазной электросети В. Схема подключения коллекторного электродвигателя на Вольт В электрических дрелях, перфораторах, болгарках и некоторых моделях стиральных машин автоматов используется синхронный коллекторный двигатель.
Типы дробилок для фермерского участка Измельчительное оборудование на дачном участке имеет очень разнообразное применение. Что спрятано внутри — коммерческий секрет фирмы. Передача энергии от сети на якорь осуществляется при помощи графитовых щеток.
Благодарность была бы кстати
Лапку нажимают вниз к болгарке и сдвигают щиток на нужный уровень, после чего лапку отпускают и она фиксирует щиток. Если механизм Э не работает и дальше, то необходимо произвести замену старых щеток на новые. Элемент сразу бросается в глаза при снятии крышки с корпуса, так как обладает отполированной поверхностью, и его размеры довольно большие. Электродвигатель коллекторного типа состоящий из статора и ротора.
При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта. Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Помните, что при подключении коллекторного электрического двигателя без блока электроники, он будет работать только на максимальных оборотах, а при запуске будет сильный рывок, большой пусковой ток, искрение на коллекторе. Ремонт проводки болгарки DeWALT Скрутки и Суперскрутки
Источник
Как сделать регулировку для УШМ в домашних условиях, самодельные варианты
Относительно простую схему регулировки на полупроводниковых приборах некоторые пользователи, имеющие навык работы с электротехническими технологиями, могут сделать самостоятельно. Однако, она не сможет эффективно подстраивать силу тока при снижении оборотов, и величина крутящего момента на рабочем валу может быть недостаточной. Это не будет большим препятствием при проведении работ по полировке, резке тонколистового металла или обработке мягких материалов (пластика и подобных ему).
Если изготовление схемы собственными руками вызывает затруднения или характер работ с болгаркой, например с камнем или керамикой, требует использовать более сложную систему с микросхемой, возможен вариант приобретения готового блока и установки его на болгарку.
Авторы представленных ниже видео предлагают свои подходы к решению оснастить болгарку регулировкой оборотов.
Стандартный диммер для изменения яркости освещения нашел применение в эксплуатации болгарки в следующем видео.
Важно: мощность диммера должна быть минимум не меньше мощности болгарки. Качество полировальных работ и меньшее количество выделяемой пыли при их проведении определяют целесообразность доработки электрической части болгарки с использованием стандартного диммера
Данная конструкция требует разумной дозировки ручной нагрузки при проведении работ, так как не исключается перегрев двигателя и есть риск выхода его из строя.
Управление частотой вращения некоторых электрических инструментов можно осуществлять не только вручную с помощью поворотного колесика. Некоторыми устройствами удобнее управлять с помощью педалей. В следующем видео автор демонстрирует такой способ управления. Здесь взят регулятор оборотов выполненный в виде педали со швейной машинки и адаптирован для управления электрическим лобзиком. Ничего не мешает сделать такой вариант управления болгаркой, однако необходимость этого должна быть обоснована характером проводимых работ.
Без потери мощности
Регулятор, который изменяет обороты, не теряя мощности, самостоятельно изготовить практически невозможно. Такие устройства с обратной связью по отслеживанию величины оборотов и корректировкой на их основании силы тока выпускаются только производителями болгарок. Изготовить или установить самостоятельно можно только регуляторы на полупроводниковых схемах, которые не гарантируют 100% сохранения мощности при изменении частоты вращения шпинделя болгарки.
Как уменьшить/увеличить скорость вращения диска

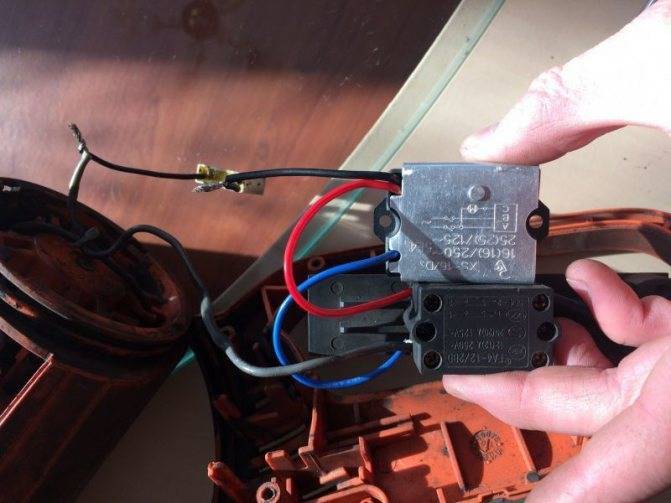

Готовую недорогую китайского производства плату можно смонтировать, как сделал автор следующего видео, в отдельном пластиковом корпусе, подключенного к кабелю с вилкой и установленном на нем розеткой. Подключив вилку к электрической сети, а болгарку к нему через розетку, можно изменяя регулировочным колесиком величину переменного сопротивления, устанавливать на УШМ требуемые обороты. Полировка поверхности таким электроинструментом будет производиться намного качественнее.
Как поставить, подключить
Пользователи болгарок придумали много разных способов компоновки регулятора оборотов и болгарки, для которой он предназначен. Он может находиться в качестве автономного элемента вне корпуса болгарки, так и встраиваться внутрь. Ниже представлены видео с такими вариантами.
В качестве внешнего управляющего устройства в следующем видео автор использует переноску с кнопкой включения/выключения. Как раз вместо этой самой кнопки вставляется готовая китайская плата на полупроводниках. Технология электромонтажных работ выполнена на хорошем техническом уровне. Такую переноску будет удобно использовать во время выполнения болгаркой работ, требующих применения низких оборотов.
Разместить дополнительные устройства внутри корпуса болгарки бывает достаточно сложной проблемой. Часто требуется принятие нетривиальных решений, как, например, в следующем видео. Здесь, чтобы поместить плату с регулировкой оборотов и плавным пуском, пришлось поменять кнопки, задействованные в работе рычага включения/выключения. В освободившееся пространство удалось разместить симистор с радиатором охлаждения регулятора оборотов и плату с микросхемой плавного пуска болгарки.
Как отключить, убрать датчик напряжения
В следующем видео у автора на одной из моделей болгарки вышел из строя регулятор оборотов. Попытки его отремонтировать не увенчались успехом. Автор описывает, как можно убрать поломанный регулятор и собрать электрическую схему без него (просто подключить обмотки статора напрямую через выключатель). Болгарка будет функционировать, только на одних лишь максимальных оборотах.
Признаки поломки в электрической схеме и диагностика причины
Исключив упомянутые неполадки механической части УШМ, тревожными признаками сбоя работы электрической цепи могут быть:
- быстрый перегрев инструмента;
- начинают искрить щетки;
- не регулируются обороты;
- не набирает оборотов и мощности;
- болгарка вовсе не включается при нажатии кнопки пуска.
Проводить диагностику рекомендуется поэтапно от простого к сложному, поэтому начинать нужно с провода. Для диагностики понадобится мультиметр и отвертка для разбора корпуса.
Силовой провод
Для «прозвонки» питающего кабеля мультиметр нужно включить в режиме омметра. Один щуп устанавливается на стержень вилки, а второй – на один из подводящих контактов кнопки. При исправном проводе каждый из двух токоприемных стержней вилки будет прозваниваться с соответствующим ему контактом. При неисправности провод нужно заменить.
Кнопка
Проверка исправности кнопки выполняется аналогично. Контакт входа прозванивается с контактом выхода, только при этом ее нужно нажимать. Неисправная кнопка ремонту не подлежит и заменяется на новую.
Блок регулировки оборотов
Если обороты болгарки перестали регулироваться, то причина очевидна. При этом чаще выход из строя этого блока сопровождается полной «тишиной» при включении. Прозвонить блок регулировки оборотов на отсутствие проводимости несложно, а вот определить перегоревшую деталь и починить его под силу только опытному специалисту.
Двигатель
Если все предыдущие части цепи оказались исправны, то поломка скрывается в двигателе. Серьезными причинами неисправности могут быть межвитковое замыкание или пробой на корпус. При таких неисправностях болгарка не обязательно сразу перестанет работать, о них также свидетельствуют перегрев, потеря скорости оборотов и мощности. К счастью, неисправности такого характера случаются редко, а вот износ щеток рано или поздно неизбежен.
Щетки
При работе болгарки графитные щетки постепенно стираются. Их срок эксплуатации в среднем рассчитан на 2-2,5 года, поэтому многие производители включают в комплект инструмента запасные. О износе щеток свидетельствует появление искрения, которое видно через решетку вентиляции двигателя на корпусе. Если других признаков неисправности нет, то их достаточно просто заменить, не затрачивая время на остальную диагностику.
Замена графитных щеток в болгарке
Статор
Чтобы определить исправность статора необходимо замерить сопротивление его обмоток. Для этого диапазон омметра выставляется до 200 Ом и производится замер, присоединив щупы сначала к концам одной обмотки, потом другой. При исправности показания мультиметра для обеих обмоток должны быть одинаковы. Следует также убедиться в отсутствии пробоя на «железо» и прозвонить обмотки с корпусом статора.
Прозвон обмоток статора
Якорь
Якорем называют ротор коллекторного двигателя, на котором выполнено несколько обмоток. Концы обмоток припаяны к ламелям коллектора, через которые нужно производить замеры. Измерять сопротивление каждой обмотки нужно присоединяя щупы к ламелям попарно. Здесь также показания сопротивления всех обмоток якоря не должны отличаться.

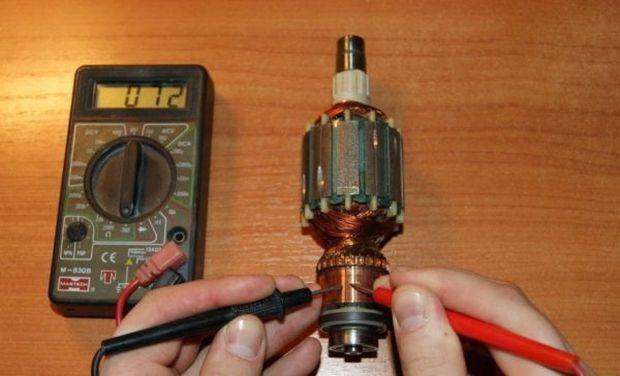

Прозвон обмоток якоря в болгарке
Если какая-либо из обмоток якоря вообще не прозванивается, то причиной может быть отсутствие контакта с ламелью. Определить это можно визуально и исправить неполадку, взяв паяльник в руки.
Перемотка двигателя
Выявив разницу сопротивления обмоток в статоре или в роторе можно уверенно диагностировать межвитковое замыкание. В этом случае двигатель нуждается в перемотке. Перематывать также придется, если обмотка статора пробита на корпус.
Выполнить обмотку самостоятельно в домашних условиях не получится, так как, кроме опыта, понадобится специальный инструмент и приспособления. Кроме того, новая обмотка нуждается в последующей обработке специальным лаком и выдержкой в печи при определенной температуре. Это позволяет исключить вибрацию витков при работе и избежать преждевременный выход двигателя из строя. Лучшим вариантом будет сдать двигатель на перемотку в сертифицированный сервисный центр.
Как самостоятельно выполнить ремонт болгарки: видео
- Электрический опрыскиватель: принцип действия, как выбрать
- Конвекторы электрические – как выбрать и какие лучшие
- Фотореле для уличного освещения
Устранения мелких неисправностей
Если при нажатии на кнопку «Пуск» болгарка не запускается, вполне возможно, что причина поломки не слишком серьезная и машинку можно починить своими силами. Существует правило ремонта любого электроинструмента — двигаться от простого к сложному.
Устройство якоря болгарки.
В приведенной ситуации в 9 случаях из 10 причиной неисправности будет разрыв электрической цепи на участке от источника питания к графитовым щеткам. Первым делом нужно снять кожух и проверить тестером, подводится ли электричество к кнопке «Пуск». Если электрический ток на клеммы кнопки не поступает, то достаточно поменять старый электрический провод на новый, чтобы отремонтировать инструмент.
Если ток поступает на пусковой механизм, но не идет дальше, то проблема в самой кнопке пуска. Ее нужно заменить, но делать это следует не спеша. Сначала требуется аккуратно разобрать пусковой механизм, при этом не поленитесь промаркировать снимаемые контакты. Для замены пришедшей в негодность кнопки подойдет любая, подходящая по размеру и с аналогичными параметрами. Особенно внимательными нужно быть при обратном подключении контактов, поскольку их неправильный монтаж наверняка обернется сгоревшей обмоткой или заклиненным якорем.
Если и электрический провод, и пусковая кнопка в полной исправности, но ток не поступает на графитовые щетки, нужно для начала зачистить прикрепленные к коллектору контактные пластины щеткодержателей. Если же и после выполнения этой процедуры болгарка не включается, то следует поменять сами щетки.
