Как подобрать ключ к патрону дрели

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

  • недостаточно качественное выполнение зажима сверла;
  • отсутствие достаточной устойчивости к пыли;
  • поломка зажимного механизма.

Снимаем патроны при различных их соединениях + (Видео)

Чтобы снять патрон, который закреплен резьбовым соединением на инструменте, необходимо выполнить следующие действия:

1) Внутри патрона имеется винт, располагающийся посередине устройства. Этот винт имеет левую резьбу.

2) Для выкручивания винта потребуется воспользоваться отверткой с крестообразным наконечником.

3) Отвинчивать его необходимо в сторону хода часовой стрелки, то есть в левую.

4) После откручивания винта, которого на некоторых моделях дрелей может и не быть, необходимо провести вывинчивание агрегата, служащего для фиксации рабочего элемента. Отвинчивание осуществляется при вращении агрегата в правую сторону.

Чтобы снимать патрон было удобно, дрель рекомендуется зажимать в тиски. Если не получается провести отвинчивание вручную, то можно воспользоваться трубным ключом или молотком, выполняя процедуры, описанные в разделе о снятии заклинившего сверла.

Такие популярные производители электроинструмента, как «Интерскол» и «Макита» имеют аналогичную конструкцию закрепления патронов на дрелях и шуруповертах. Поэтому все, что понадобится для того, чтобы раскрутить патрон — это определить тип соединения и после этого использовать тот или иной способ, как снять патрон.


Дрель «Makita» с быстрозажимным патроном и резьбовым соединением

Для снятия патрона с конусным соединением зачастую проблем не возникает вовсе. Наиболее простейшим способом является возможность проведения работ, используя молоток. С его помощью осуществляется выбивание конструктивного элемента из зацепления. Дрель необходимо при этом закрепить в тисках, чтобы патрон смотрел вниз. После этого наносятся удары по тыльной части патрона, осуществляя тем самым его демонтаж.


Дрель с различными конусами для закрепления патрона

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

— резьбовое соединение;

— конусное соединение.

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

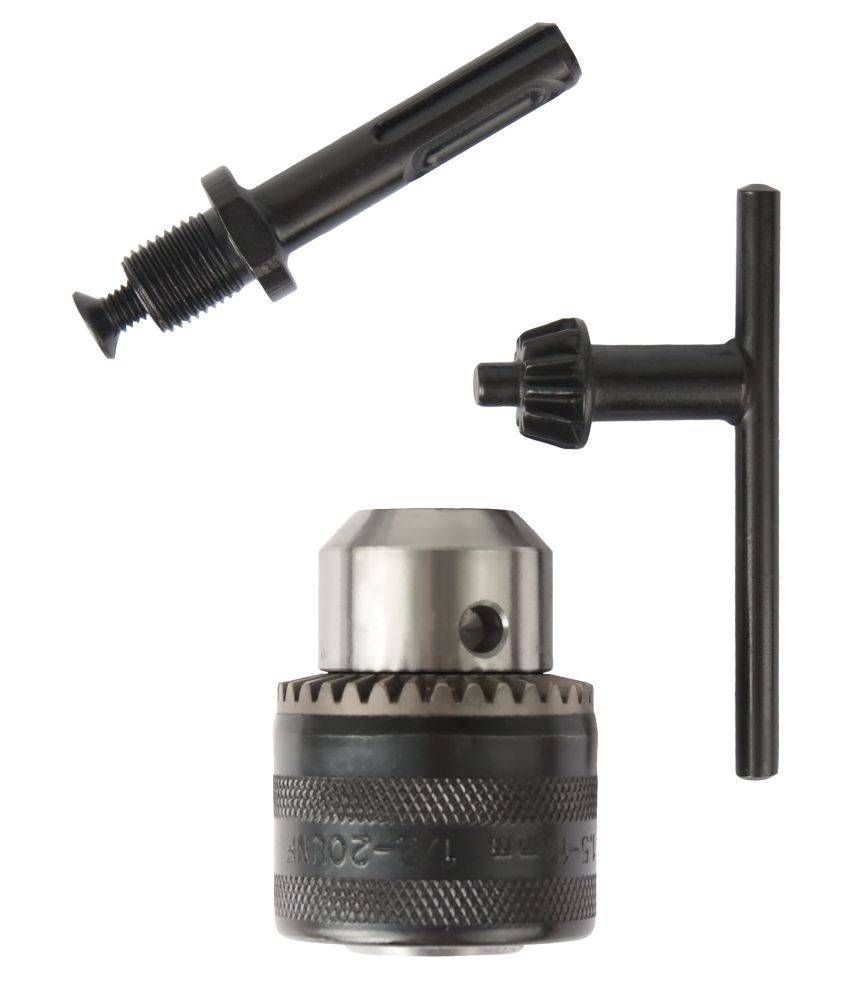

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

«1,5-15 М13х1,2»

Обозначает аббревиатура следующее:

ОбозначениеРасшифровка
1,5-15Первые цифры аббревиатуры указывают на минимальный и максимальный диаметр сверл, которые можно использовать для зажатия этим патроном
М13Буквенное обозначение говорит об использовании метрического типа резьбы, а цифра «13» — это ее диаметр в мм
1,2Обозначение шага резьбы в мм

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

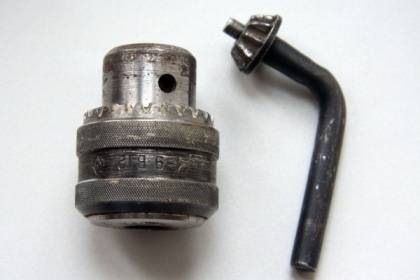

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

https://youtube.com/watch?v=MrK4G4JSHDU

Классификация патронов

Существуют следующие виды патронов:

  • быстрозажимного действия или самозажимное устройство;
  • sds-устройства цангового типа;
  • кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Как разобрать патрон от дрели

Как разобрать патрон дрели? Этим вопросом рано или поздно задаются все.

Существует 2 основных метод разборки патрона – ключевого (как самого применяемого в бытовой и профессиональной технике).

Метод перфораторный:

Разведение цанг до их ухода в патрон.

  • Установить в патрон вставку.
  • Упереть дрель вставкой в подкладку-амортизатор.
  • Включить электроинструмент на пару секунд – в результате будет снят «рукав» (муфта регулировочная).
  • Снимаются цанги – с обязательным проставлением отметок об их взаимном пространственном положении. Сложность заключается в том, что при сборке цанги должны занять свое место каждая. В обратном случае центрирование сменного инструмента будет невозможно.

Необходимость в перфораторе заключается в том, что он рассчитан под усилия, большие в сравнении с дрелью.

Метод разборки с молотком:

  • Разведение цанг.
  • Патрон установить на тиски таким образом, чтобы корпус проходил между губками, а муфта – нет.
  • Выполнить разогревание муфты локальным источником тепла – оптимален строительный фен.
  • На патрон в качестве амортизатора укладывается пластина.

Корпус из регулировочной муфты выбивается молотком через пластину.

Патроны для дрели бывают быстрозажимные. Порядок их разборки такой:

  • Муфта поддевается и раздвигается по периметру посредством отвертки.
  • Когда расстояние между нею и корпусом станет достаточным, можно снять ее просто пальцами.
  • Развести кулачки до предела.
  • Вставить стержень или болт в патрон, спокойными ударами молотка корпус выбивается из донышка муфты.
  • После отставания друг от друга этих частей разборка как процесс для смазывания прекращается. Дальнейшие действия приведут к утрате конструктивной целостности (сборка на этом уровне делается в производственных условиях).

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

  1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
  2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
  3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

  1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
  2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
  3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
  4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
  5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Патрон – что это

Сменным патроном для перфоратора называется металлическая деталь, обеспечивающая связь между оснасткой и приводным механизмом устройства. Обычно выделяют два технических параметра патрона:

  • Толщина хвостовика (разъём крепления со стороны инструмента). Стандартное значение варьируется в пределах от 10 до 18 мм.
  • Диаметр сверла (ниша патрона, в которой крепится сверло). Здесь диапазон шире – от 4 до 80 мм.

Средний вес патрона – 0,2-0,6 кг. Его значение, равно как и значение указанных выше характеристик зависит от вида патрона, его конструкции, а также от специфики фиксации. Как поменять патрон на перфораторе, зависит также от типа конкретной модели.

Виды патронов

Дрели бывают различных видов и классов. Однако, все они обладают примерно схожими базовыми элементами. В отношении патронов принято различать их по способу крепления к инструменту. Также существует классификация по принципу осуществления зажима.

Итак, существуют следующие разновидности этого элемента:

  • патрон для дрели быстрозажимной;
  • ключевой;
  • зубчато-венцового зажима.

Последний вид не столь распространен, как предыдущие два и схож по своему принципу с ключевым. У каждого из представленных видов есть свои положительные свойства и недостатки, которые обуславливают выбор при проведении конкретного вида работ.

Патрон самозажимной для дрели (его еще называют быстрозажимным), является крайне распространенным. Он обеспечивает оперативность проведения работ, а также уменьшает степень травмоопасности, так как не имеет зубьев. Зажим патрона и его разжатие осуществляются при помощи давления ладони.

В плюсам такого вида, пожалуй, стоит отнести следующие особенности:

  • не требует применение ключей;
  • не имеет травмоопасных зубцов.

К недостаткам же быстрозажимного патрона относятся  следующие характеристики:

  • более дорогая стоимость по сравнению с ключевыми аналогами;
  • недолговечность.

Самозажимной патрон при длительном использовании и частой смене сверл перестает со временем их крепко удерживать. Они начинают “гулять”, и  работа таким инструментом становится крайне небезопасной и неэффективной. Особенно это заметно при использовании сверл большого диаметра.

Не менее распространенным зажимом, является ключевой. Он затягивается при помощи отдельного ключа. При этом зажим является весьма и весьма крепким. В сравнении с аналогами быстрозажимного типа, продается значительно дешевле.

К плюсам этого вида можно отнести:

  • долговечность;
  • надежность крепления.

Среди недостатков ключевого патрона выделяются:

  • дополнительные затраты времени на смену сверла;
  • неудобство использования ключа (это отдельный элемент, которому свойственно теряться).

Однако, если прикрепить его к шнуру дрели, то он будет всегда под рукой, и время на поиски тратить не придется.

Отдельно стоит отметить патрон для мини дрели. Такой элемент позволяет использовать крайне тонкие сверла диаметром от одной десятой до полмиллиметра. Ими делаются отверстия в микросхемах и ювелирных изделиях, где важна точность и аккуратность.

Основные виды патронов для дрели

По своей конструкции зажимы для дрели делятся на два основных типа:

  • зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
  • быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Что такое патрон

Эта деталь походит на металлический цилиндр, крепящийся к валу. Патрон – один из важнейших элементов, который удерживает рабочую биту. Он обеспечивает плотный контакт ее и остальных механических частей. Постоянно вращается, поэтому быстро изнашивается, становится непригодным для закручивания и тогда его заменяют. Крепится на вал при помощи специального конуса или внутренней резьбы.

В зависимости от конструкции патрон бывает:

  • быстрозажимной;
  • самозажимной;
  • с шестигранным хвостовиком;
  • кулачковый.

Наиболее распространен первый вариант. В нем хвостовик зажимается ручным вращением гильзы шуруповерта. На современных инструментах установлены такие зажимные элементы, которые надежно фиксируют хвостовики диаметром от 0.8 до 25 мм. Минус быстрозажимных патронов – высокая стоимость по сравнению с последним вариантом.

Быстрозажимной патрон отличается надежной фиксацией

Преимуществ несколько:

  • простая конструкция;
  • быстрая фиксация крепежных элементов без дополнительных инструментов;
  • легкое вращение цилиндра.

Из-за изнашивания деталей зажимного механизма зажим постепенно ослабевает. Гильза не может фиксировать большие круглые хвостовики.

Самозажимной патрон считается одним из наиболее технически совершенных и тоже не требует специального ключа. Для того чтобы его затянуть, просто немного поворачивают подвижную муфту. Самозажимной удобен в случае, когда нужно быстро и часто менять разные насадки. Корпус такого патрона пластмассовый, а механизм и кулачки – стальные.

Модели с шестигранным хвостовиком оснащены держателями в форме шестигранника, в котором можно за короткое время крепко закрепить сверла и насадки. Такие патроны изготавливаются из прочной стали, поэтому они, даже если ими активно пользоваться, долго не стачиваются.

Кулачковые патроны:

  • очень прочные;
  • надежные;
  • способные выдержать большую ударную нагрузку.

Последнее качество важно для шуруповертов с функцией удара. Снятие патрона выполняют в том случае, если его надо починить, почистить и смазать

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

  • Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
  • Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

  • Трубный ключ № 2.
  • Молоток средних размеров. Примерно 400−500 гр.
  • Гаечные ключи.
  • Штангенциркуль № 1, 2 или 3.
  • Отвёртку с нужной формой и сечением лезвия.
  • Напильник личной или бархатный.
  • Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

  • Откручиваем стопорный винт против часовой стрелки.
  • Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
  • Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
  • Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Мягкий металл не принесёт оснастке повреждений в виде забоин и деформаций.

Необходимо выполнить следующие действия:

  1. Дрель держать рукоятью вверх.
  2. По тыльной стороне патрона деликатно по всей окружности обстучать молотком.
  3. После того как устройство демонтировано, нужно зачистить конус мелкой наждачкой. Крупные забоины, если таковые имеются, удалить при помощи напильника.
  4. Новый патрон вставляется в его штатное место и фиксируется ударом деревянного молотка (киянки).

Для старых дрелей, изготовленных ещё в советский период, применим ещё один способ. В них, на валу, между корпусом инструмента и патроном есть довольно большой зазор, а на валу выполнены лыски.

Слесари, как правило, поступали следующим образом:

  • Вставляли ключ в эти проточки.
  • Ударом молотка по рожковому ключу демонтировали зажимной инструмент.

Способ, конечно, не самый безопасный, учитывая, что ключ может отлететь по незапланированной слесарем траектории и нанести травму. Существует ещё разновидность дрелей, где в корпусе выполнена прорезь, в которую вставляется клин для выбивания патрона. Такие дрели могут иметь два конуса: один в патроне, а другой в дрели. Эти инструменты отличаются внушительными размерами и весом.

Дрели с конусом считаются более точными в ответственном сверлении, поскольку конус Морзе изготовлен с высокой степенью точности.

Кроме того, конический патрон можно снять съёмником, поскольку в каждой такой дрели, где даже нет резьбового отверстия под стопорный винт, есть сквозное отверстие. И если воспользоваться съёмником с центральной шпилькой и упереть её в это отверстие, то закрепившись за её ответную часть тем, что имеет зацепы в виде мощных крючков также можно снять крепко прикреплённый патрон. Такими съёмниками снимают, например, подшипники.

Посадочное место

Оно может быть резьбовым либо конусным. На большинстве современных моделей используется резьбовое соединение. Однако иногда оно бывает и конусным — в основном на дрелях с патроном под максимальный хвостовик 16 мм.

Резьбовое соединение

Резьба может быть метрической, но в большинстве случаев на современных дрелях она идет дюймовая. Производители всегда пишут прямо на патроне, какая у него резьба, если он, конечно же, резьбовой.

Дюймовая резьба бывает следующих размеров:

  • 1/4″
  • 3/8″
  • 5/8″
  • 1/2″

Резьбовой патрон с маркировкой 1,5 — 13 мм — 1/2

При этом самыми распространенными являются 3/8 и 1/2. Эти две посадки могут использоваться на патронах с максимальным зажимаемым хвостовиком на 10 и 13 мм. Посадка 1/2 редко, но еще встречается и на патронах с зажимом до 16 мм. 1/4 — это посадка на патронах до 6,5 мм, а 5/8 — опять же до 16.

Метрическая резьба бывает только М12. Применяется для патронов с зажимом до 10, 13 и 16 мм.

Конусное посадочное место может иметь обозначение В12, В16 и В18. Цифры обозначают диаметр в миллиметрах. Применяются они на патронах с зажимом до 10, 13 и 16 мм. Причем с последним диаметром чаще всего.

Конусная посадкаКонусный патрон с маркировкой 3-13 мм В16

Это все, что я хотел сказать о размерах дрелевых патронов. Надеюсь, что помог вам со всем этим разобраться. Статью же на этом заканчиваю — до новых встреч!

Возможные проблемы при работе с патроном

Патроны для дрели представляют собой важную деталь инструмента, поэтому следует знать возможные виды поломок данной детали. К ним относятся:

  • Выпадение детали. Случаи хотя и редки, но возможные для конусных видов патронов. Если изделие слетело с конуса инструмента, то следует ситуацию исправить следующим образом: нагреть изделие в масле до 110 градусов, после чего надеть на конус инструмента. Если данная процедура сложна к исполнению, то следует заменить патрон.
  • Заклинили зажимные губки. При заклинивании губок, что случается достаточно часто, потребуется снять изделие, разобрать его, почистить, смазать, после чего вернуть на место. Данные действия описаны в видеоролике.
  • Биение. В случае возникновения биения рекомендуется попытаться отыскать причину. Если же причину установить не представляется возможным, то устройство подлежит замене.

Интервал и необходимость замены патрона, зависит от разных причин. Сильно влияют: особенности эксплуатации, качество самого патрона, манера работы с инструментом. Если возникшую неполадку не удается обнаружить или устранить, то лучше всего приобрести новое изделие.

Это интересно: Плитка в марокканском стиле — восточные нотки в интерьере

Надеваем новый патрон + (Видео)

После того, как был произведен демонтаж патрона, его необходимо сменить на новый. Для этого выполняются следующие действия:

1) Для резьбового соединения патрона:

— производится накручивание нового патрона на вал винта в направлении движения часовой стрелки;

— осуществляется закручивание винта в направлении вращения против часовой стрелки.

Рекомендуется перед установкой барабана смазать резьбовые соединения.

2) Для конусного соединения:

— закрепить дрель в тисках;

— насадить патрон на вал;

— с помощью молотка и киянки произвести установку детали на место.

Итак, для снятия патрона с любой дрели необходимо знать порядок действий и уметь различать конструктивные особенности соединений. Единственный недостаток всех этих процедур — это необходимость замены патрона новым, ведь изношенные детали, уже не подлежат ремонту.

https://youtube.com/watch?v=bHoXg6OWKXc

Конструкция и достоинства быстрозажимных и ключевых исполнительных органов

Патроны на дрели представляют собой устройства конусообразной формы, главное назначение которых заключается в передаче вращательных действий от вала редуктора на рабочую насадку. Принцип работы современных исполнительных механизмов простой и незамысловатый, и основывается он на перемещении подвижных губок. Движение губок происходит за счет резьбы. Кулачки с резьбой перемещаются по гильзе, за счет чего происходит выдвижение или наоборот задвижка губок. В конструкции патрона находится три кулачка, которые расположены по кругу на одинаковом расстоянии друг от друга. Такой способ зажима насадок считается одним из самых надежных и эффективных. На устройствах для мини-дрелей используется 4 кулачка. Чтобы узнать плюсы и минусы, рассмотрим особенности видов патронов для дрелей.

  • Популярными являются быстрозажимные или самозажимные патроны, которые не требуют применения специального ключа. Рассматриваемые устройства бывают одномуфтовыми идвухмуфтовыми. Одномуфтовые устройства менее надежны, и их труднее разобрать в отличие от двухмуфтовых. Двухмуфтовые состоят из двух элементов, что упрощает их применение. Для зажима насадки, необходимо удерживать нижнюю часть патрона (юбку) рукой, а второй закручивать или выкручивать зажимную муфту
  • Ключевые патроны обладают высокой надежностью, что связано с приложением усилия для зажима насадки посредством специального механизма и ключа. Принцип работы ключевых патронов одинаковый с быстрозажимными, а отличаются они только по способу приведения в действие подвижных губок

Зная разновидности и отличия между рассматриваемыми устройствами для дрелей, разберемся с их достоинствами и недостатками. К достоинствам быстрозажимных приспособлений относятся:

  1. Отсутствует необходимость использовать дополнительные инструменты
  2. Возможность закрепления насадки одной рукой
  3. Высокая скорость замены насадок
  4. Эстетичный вид. Это незначительное достоинство, однако, дрель или шуруповерт с таким типом оснастки выглядит более современно

Перед тем, как купить патрон на дрель самозажимной, следует разобраться с их недостатками:

  1. Низкая надежность. Связано это с ручным способом зажатия насадок. Губки не способны крепко сжимать хвостовики насадок, поэтому при заклинивании, сверло будет проворачиваться внутри кулачков
  2. Быстрый износ — чем чаще сверло заклинивает, тем быстрее изнашивается механизм
  3. Необходимость учитывать размер отверстия для закрепления насадок с соответствующими диаметрами хвостовиков. Распространенными являются модели, в которых можно закрепить сверла с хвостовиками до 10 мм. Выпускаются также модели под 12 мм и 13 мм сверла, но они встречаются реже

На основании вышесказанных достоинств и недостатков можно сделать вывод о том, что применять быстрозажимные одно и двухмуфтовые патроны рационально на маломощных электроинструментах, как гайковерты, шуруповерты. Использование их на дрелях является нерациональным, если только этот инструмент не применяется для завинчивания саморезов и винтов. Самое главное достоинство БЗП в том, что они позволяют быстро сменять насадки при работе.

Почему все дрели с завода комплектуются патронами ключевого типа с цанговым механизмом? Мало кто об этом задумывается, а ответ на этот вопрос прост. Ключевые элементы обеспечивают высокую степень надежности фиксации насадки. Даже если сверло заклинивает, то с малой вероятностью оно провернется в механизме. Именно поэтому все электродрели оснащаются предохранительными муфтами, исключающие вероятность вырывания инструмента из рук, а также предотвращающие перегорание двигателя при высоких нагрузках.

К достоинствам ключевых исполнительных органов относятся:

  1. Надежность — именно за счет высокой степени этого показателя, зубчато-венцовые элементы применяются до сих пор
  2. Высокая степень износостойкости — если БЗП защищены пластиковым чехлом, который быстро изнашивается, то ключевые элементы изготовлены только из стали, поэтому вероятность их наружного повреждения исключена. Если цанговые патроны ключевого типа изнашиваются, то только по причине выхода из строя подвижных губок и пружин

Хотя второй тип устройств имеет меньше достоинств, однако именно такие патроны следует выбирать для дрелей. Многие предпочитают их использовать на шуруповертах. Из недостатков нужно отметить только необходимость применения специального ключа. Если этот ключ потерять, то извлечь насадку не получится. Сделать своими руками новый ключ будет трудно, но его можно купить, так как продаются они не только в паре с новой оснасткой, но и по отдельности.

Это интересно! При сравнении цен, можно сказать, что ключевые устройства для дрелей стоят дороже быстрозажимных.

Способы крепления

Патрон на валу у дрели электрической или ручной крепится двумя способами — конусное соединение и резьба, так что разновидностей здесь минимум. На практике встречаются устройства с метрической или дюймовой резьбой, а на корпусе изделия, даже самого малогабаритного обязательно присутствует маркировка.

Например, обозначение такого вида 1,5-15М13х1,2 расшифровывается так:

  • 1,5—15 — это диаметр хвостовой части режущего инструмента в миллиметрах;
  • М13 — резьба метрическая с диаметром 13 мм;
  • 1,2 — шаг резьбы.

При использовании резьбы в дюймах — UNF и указывается диаметр: 1/2”. Этот вид соединения считается международным и применяется во всех инструментах зарубежных производителей. Для особой надежности на вал ставят стопор, в виде винта на левой резьбе — это надо учитывать, когда путаетесь, как разобрать патрон импортной дрели. Выкручивать его необходимо только по часовой стрелке.

Во втором способе используется конус Морзе, который сегодня чаще называют конус инструментальный. Вал имеет на конце конусную часть, на которую насаживается устройство, при этом надо приложить небольшое усилие для плотного соединения. Маркировка такая: В10, где буква указывает на применение конуса, а цифра — диаметр хвостовой части режущего инструмента. Такой вид крепления распространен у шуруповертов.

Конус Морзе

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
