Как пользоваться нутромером — назначение, применение и настройка прибора

Виды нутромеров

Нутромер — это измерительный прибор, который классифицируется на два основных вида. Отличаются приборы по способу проведения измерительных манипуляций. Они бывают:

1. Микрометрические — предназначены для определения точного расстояния в миллиметрах.
2. Индикаторные — отличаются конструктивно от микрометрических, и предназначены они для определения разницы реального размера от шаблонного. Обычно такие приборы являются незаменимыми инструментами мастеров, занимающихся ремонтом и расточкой двигателей внутреннего сгорания.

На виды нутромеры классифицируются еще по такому признаку, как количество точек соприкосновения. Они бывают двухточечными и трехточечными, и отличаются по численности касательных элементов. Наиболее популярными среди микрометрических инструментов являются двухточечные модели.

Трехточечные устройства оснащены тремя наконечниками, расположенными под углом 120 градусов. Используются они для исключения возможных субъективных погрешностей, поэтому характеризуются более высокой точностью измерений в отличие от двухточечных.

Это интересно! Для получения более точных результатов измерения, необходимых, например, в автомобилестроении, используется штихмас с пневматическим наконечником. Приборы такого типа еще называются пробковыми.

Классифицируют нутромеры на виды по такому важному критерию, как отображение полученных значений. Наиболее популярными являются механические приборы, имеющие микрометрическую шкалу, по которой пользователю необходимо самостоятельно определять полученные значения

Индикаторный штихмас оснащен стрелкой и измерительной шкалой, по которой определяются полученные значения. Количество стрелочных указателей зависит от точности прибора.

Самым дорогим и точным является электронный нутромер. Вместо измерительной шкалы, прибор оснащен электронным дисплеем, на который выводятся соответствующие значения при измерениях.

Приборы по назначению классифицируют на следующие виды:

1. Для измерения маленьких отверстий. Внешне они сочетают в себе детали от штангенциркуля и микрометра, но главным их назначением является измерение внутренних отверстий небольших по размеру деталей.
2. Рычажные — они состоят из стрелочного или цифрового дисплея и рычагов, соединенных с выступающими концами. Концы направлены в противоположную сторону друг от друга. Предназначен такой инструмент для измерения размеров паза внутри цилиндрических деталей.

Существует еще очень много других модификаций нутромеров, отличающиеся по типу и форме используемых наконечников, при помощи которых выполняются измерительные манипуляции.

Работа с микрометрическими нутромерами

Поверка микрометрического нутромера

При вводе в эксплуатацию, а также периодически на протяжении всего срока использования или хранения нутромеры должны подвергаться поверке, представляющей собой совокупность операций, направленных на определение и подтверждение их технических характеристик.

Поверка микрометрического нутромера выполняется в соответствии с ГОСТ 17215-71 «Нутромеры микрометрические. Методы и средства поверки».

Согласно третьему пункту данного нормативного документа поверка производится в несколько этапов.

1. Проверка внешнего вида устройства, его маркировки и комплектности.
2. Проверка взаимодействия частей нутромера методом опробования.
3. Определение ширины штрихов микрометрического барабана и стебля с помощью инструментального микроскопа.
4. Проверка расстояния от стебля до края торца барабана.
5. Проверка радиуса кривизны измерительной поверхности наконечника и микрометрической головки нутромера.
6. Определение погрешности показаний микрометрической головки с помощью горизонтального оптиметра.
7. Определение погрешности суммарного размера головки и присоединённых к ней удлинителей с помощью горизонтального длиномера или оптиметра, определение жесткости нутромера (для приборов с верхним пределом измерения свыше 1250 мм).
8. Определение биения точки касания измерительной поверхности нутромера.
9. Определение размеров установочной меры в точках её измерительной поверхности.

Для получения более подробной информации о подготовке к поверке, её проведении и получении результатов обратитесь к ГОСТ 17215-71.

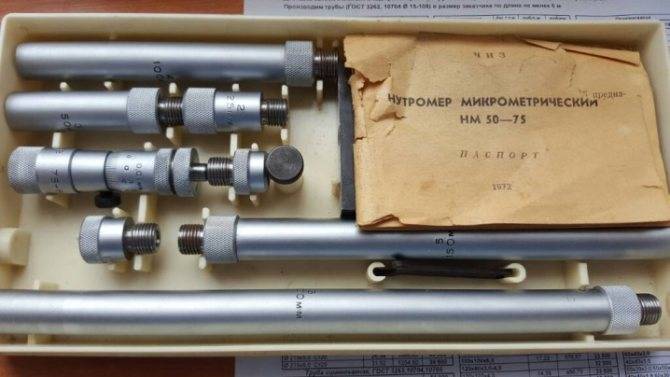

Проведение измерений микрометрическим нутромером

Первым этапом в проведении измерений с помощью микрометрического нутромера является его подготовка. С помощью установочной меры прибор настраивают на нуль, проворачивая барабан до полного совпадения нулевой отметки с продольной линией стебля и затягивая по достижении этого положения контргайку.

После настройки нутромера его свинчивают с необходимыми для получения требуемого размера удлинителями (удлинители присоединяют в порядке убывания размеров) и приступают к измерению.

Для этого нутромер вводится в измеряемое пространство. Один наконечник при этом должен касаться поверхности. Далее путём вращения барабана доводят до упора второй наконечник прибора. Нутромер при этом необходимо покачивать, стремясь найти наибольший размер в плоскости, нормальной оси поверхности, и наименьший в плоскости осевого сечения. Только при совпадении данных параметров можно говорить о получении точного результата.

Настройка микрометрического нутромера — пошаговое описание

Для получения точных значений, измеряемых нутромером, понадобится предварительно настроить или отрегулировать прибор. Настройка проводится в следующих случаях:

• когда прибор вводится в эксплуатацию;
• при его применении;
• после продолжительного хранения.

Предварительно нужно оценить состояние прибора. Отсутствие внешних дефектов — это еще не повод говорить об исправности инструмента

Особое внимание уделяется микрометрической шкале и наконечникам. Убедившись в исправности изделия, следует переходить к непосредственному процессу его настройки

Первоначально следует подготовить необходимые материалы — винтовая пара (микрометрическая головка), удлинители, установочная мера и ключ. Удлинители подбираются в зависимости от номинальной длины, указанной в маркировке. Проверяется первоначально установка прибора на ноль (другими словами выясняем, откалиброван он или нет). Для установки микрометрического нутромера на ноль выполняются следующие действия:

Убеждаемся в том, что температура окружающей среды составляет в среднем 20 градусов. Отклонения в большую или меньшую сторону на 5 градусов и более недопустимы, так как это повлияет на величину погрешности

Важно также учесть влажность, которая не должна быть выше 80%.
Соединяем винтовую пару с наконечником.
Далее берем установочную меру, и прикладываем к ней прибор.
Вращаем барабан до момента, пока прибор не будет слегка фиксироваться в установочной мере. Плотность соприкосновения фиксируется на ощупь

Измерительные стержни должны касаться рабочей поверхности с небольшим трением. Фиксируется зажимной винт, и проверяем соотношение основной шкалы с нониусной. Прибор считается выставленным на ноль, когда видна следующая картина, как показано на фото ниже (риска с нулевым значением совпадает с отметкой основной шкалы).
Если значение 0 не совпадают с основной риской, тогда прибор нуждается в регулировке. Для этого извлекаем его из установочной меры, и ослабляем верхнюю гайку, которая показана на фото ниже стрелкой.
Вместо гайки может быть винт под шестигранник, что зависит от производителя инструмента.
Барабан с нониусной шкалой вращается до момента совпадения с продольным штрихом стебля. После того, как нулевое значения нониусной шкалы будет совпадать с продольной риской, нужно затянуть винт, который был предварительно ослаблен.
Повторно выполняются действия, описанные в пункте 3 и 4 с установочной мерой.

Приступать к измерению микрометрическим нутромером можно исключительно после того, как прибор будет отрегулирован, то есть, выставлен на ноль. Эта процедура еще называется калиброванием, которая выполняется обязательно перед каждым измерением.

Это интересно! Правильно настроен инструмент тогда, когда нулевой штрих продольной шкалы слегка виден, и совпадает с нулевой отметкой барабана. На фото показано правильно отрегулированный штихмас.

После настройки можно переходить к измерительным манипуляциям. Как правильно измерять диаметры внутренних отверстий заготовок при помощи микрометрического нутромера, рассмотрим подробно.

Настройка

Для настройки микрометрического нутромера потребуются винтовая пара, набор удлинителей и установочная мера. Также рекомендуется приобрести таблицу подбора удлинителей. Можно подбирать удлинители согласно номинальной длине, указанной на маркировке.

Перед тем, как настроить прибор, требуется определить, откалиброван ли инструмент. Нужно повернуть барабан до тех, пока поверхности головки плотно прижмутся к губкам установочной меры. Если местоположения продольной черты и нуля на нониусе не совпадают, то штихмас нуждается в калибровке.

Настройка нутромера на ноль производится следующим образом:

1. Сжимающие поверхности штихмаса обрабатываются растительным маслом. Это позволит очистить основные элементы микрометрического нутромера от пыли и иной грязи. Для очистки труднодоступных мест требуется открутить микровинт.
2. Микровинт и статичная опора сжимаются в тиски. Зажим плотно фиксируется.
3. Барабан демонтируется. Для этого необходимо предварительно ослабить его вины. Барабан требуется выставить на отметке 0 горизонтальной шкалы.

После настройки инструмента требуется отсоединить наконечник от муфты и подобрать удлинители. Для этого требуется определить диапазон, в котором будут производиться замеры. Удлинители соединяются с головкой. В конце наконечник вворачивается обратно в муфту. После настройки рекомендуется измерить при помощи микрометрического нутромера пробную деталь, чтобы убедиться в точности прибора.

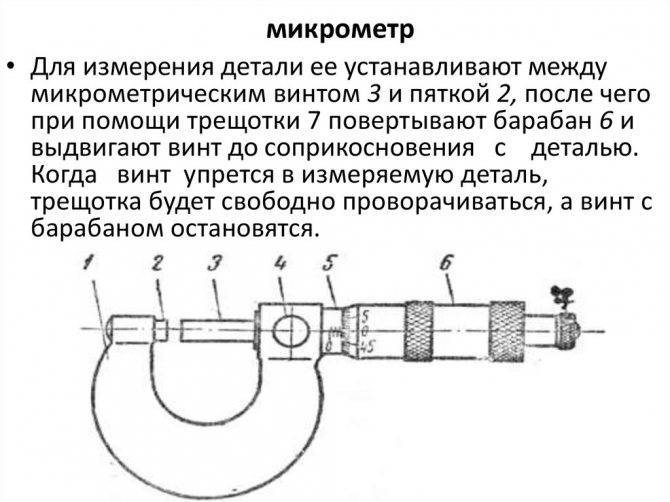

Проверка установки микрометра на нуль и

Порядок настройки микрометра на нуль

Перед началом работы микрометрическими приборами необходимо обязательно проверить их настройку на нуль

Это особенно важно для микрометрических приборов, так как у данных приборов очень легко (случайно или преднамеренно) нарушить установку на нуль

Нарушение установки на нуль может случиться после длительного хранения в сырых и запыленных помещениях, или же, оператор, который работал данным прибором, нарушил установку на нуль. Естественно, все результаты измерений, выполненные прибором с нарушенной установкой нуля, будут ошибочными со всеми вытекающими отсюда последствиями.

Проверка установки микрометра на нуль

Поворотом стопорного винта или рычажка (рис. 17) освободить (расстопорить) микровинт, то есть, подвижная пятка (микровинт) должна свободно проворачиваться при ее вращении за трещоточное устройство.

Если диапазон измерения микрометра в пределах 0-25 мм, то плавно вращая микровинт за трещеточное устройство ввести в соприкосновение рабочие поверхности пяток. В момент их соприкосновения будут слышны щелчки в трещеточном устройстве.

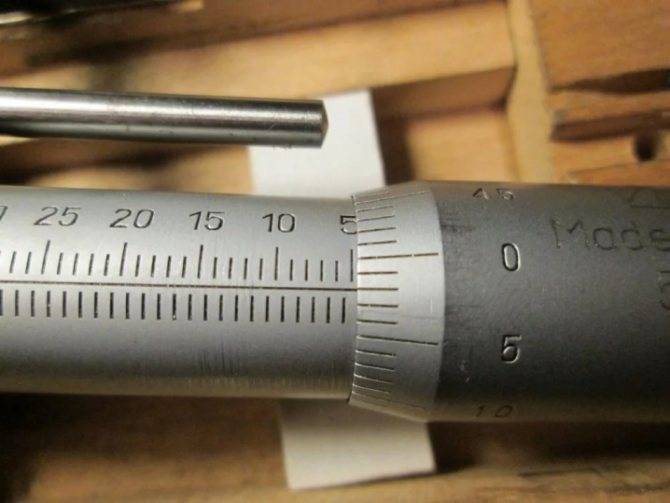

При правильной установке микрометра на нуль скошенный край барабана (указатель) должен установиться так, чтобы штрих (0; 25; 50 и др. в зависимости от диапазона измерения прибора) начального деления шкалы на стебле с ценой деления 0,5 мм должен быть полностью виден, а нулевое деление шкалы барабана установилось бы против продольного штриха на стебле.

Более конкретно, при правильной установке микрометра на нуль скошенный край (указатель) барабана не должен перекрывать нулевой начальный штрих шкалы на стебле более чем на 0,07 мм или удаляться от нулевого штриха более чем на 0,15 мм.

Если диапазон измерения микрометра от 25 мм и выше, при проверке правильности установки микрометра на нуль, между пятками микрометра устанавливайте специальный калибр (рис. 17б) или блок плоскопараллельных концевых мер длины, размером, равным начальному значению диапазона измерения, например, 50 мм и т.д.

Если установка нуля нарушена, то настройку микрометра на нуль выполняйте в последовательности, как указано ниже.

Установка микрометра на нуль

Поворотом стопорного винта или рычажка (рис. 17б) освободить (расстопорить) микровинт, то есть, подвижная пятка (микровинт) должна свободно проворачиваться при ее вращении за трещоточное устройство.

Если диапазон измерения микрометра в пределах 0-25 мм, то, плавно вращая микровинт за трещеточное устройство, введите в соприкосновение рабочие поверхности пяток. В момент их соприкосновения будут слышны щелчки в трещоточном устройстве.

С помощью стопорного устройства (стопорное устройство может быть в виде винта, рычажка или кольца) застопорить микровинт неподвижно.

Придерживая барабан левой рукой неподвижно, правой рукой ослабить соединительный колпачок, то есть, после этого барабан должен свободно вращаться вокруг стебля.

Осторожно вращая барабан установить его в положение нуль, то есть, в положение, когда его нулевой штрих станет против продольного штриха шкалы на стебле. Осторожно завертывать (наживлять) соединительный колпачок

При этом барабан должен оставаться неподвижным, то есть, в нулевом положении

Осторожно завертывать (наживлять) соединительный колпачок. При этом барабан должен оставаться неподвижным, то есть, в нулевом положении

Освободить стопорное устройство и, вращая за трещоточное устройство, отводить пятки микровинта друг от друга (или от установленного калибра). Закрепить соединительный колпачок неподвижно окончательно.

Для убедительности еще раз проверить правильность установки микрометра на нуль, так как без практических навыков редко удается с первого раза правильно установить микрометр на нуль. В противном случае повторить установку на нуль.

Вопросы для самоподготовки

1. Назначение гладкого микрометра?

2. Назначение микрометрического глубиномера?

3. Назначение микрометрического нутромера?

4. На чем основан принцип действия микрометрических приборов?

5. Какой шаг имеет винт большинства микрометрических приборов?

Технология измерения

Прежде всего, необходимо отметить, что разработано два метода измерения:

• Абсолютный способ состоит в определении значения расстояния между заданными точками путем помещения прибора внутрь.
• При относительной технологии для получения результата используется образец.

Следует отметить, что названные технологии подходят для различных типов измерительных приборов. Первая служит для микрометрического нутромера, а вторая – для индикаторного.

Измерения прибором первого типа включают приведенные далее операции:

• На инструменте выставляют приблизительный размер измеряемого отверстия.
• Головку располагают внутри перпендикулярно продольной оси прибора.
• C обеих сторон обеспечивают прижатие поверхностей измерения к стенкам путем вращения трещотки и барабана.
• Закручивают стопорный винт и извлекают инструмент.
• Для получения результата к значению шкалы прибавляют длину манометрической головки, а также удлинителя в случае его применения.

При работах с отверстиями цилиндрической формы инструмент покачивают поочередно в продольном и поперечном направлениях с целью определения максимального и минимального значения соответственно.

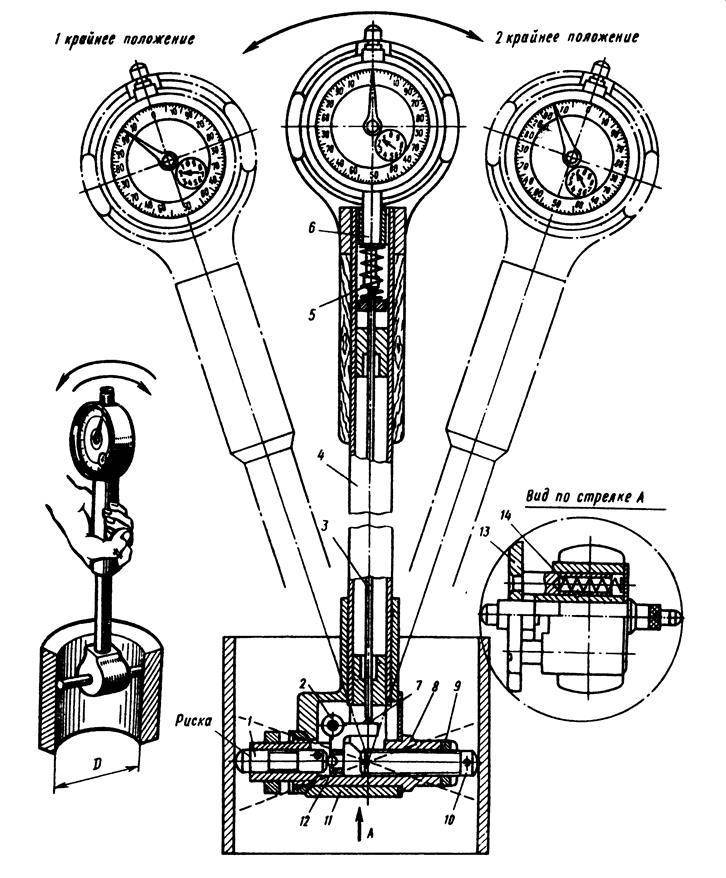

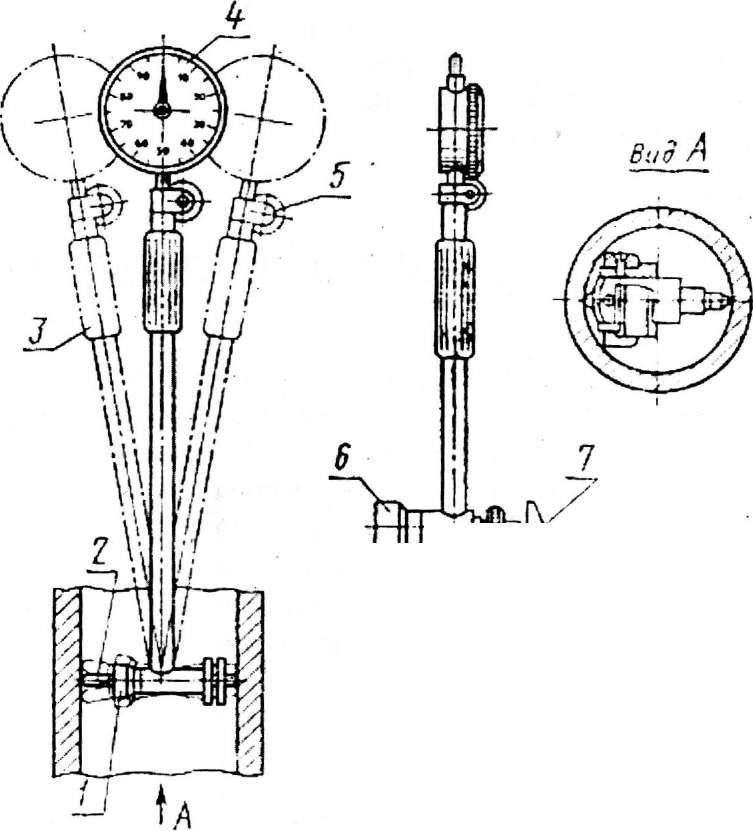

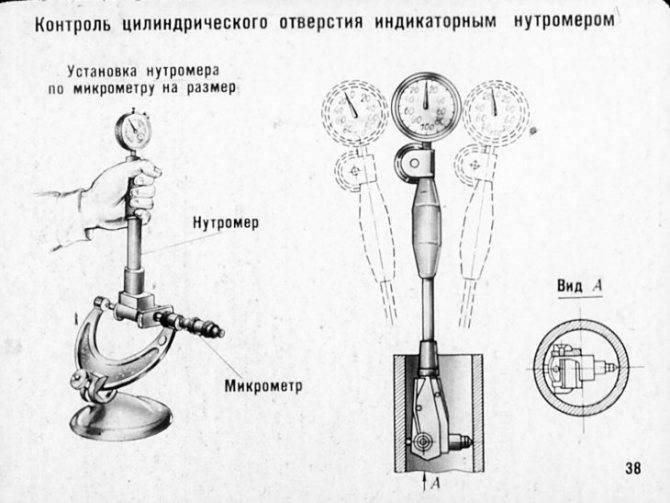

Измерение индикаторным прибором также включает несколько этапов:

• Прежде всего, индикаторный нутромер располагают внутри отверстия стержнем перпендикулярно продольной оси измеряемой детали, корректируя его легкими покачиваниями.
• Отклонение стрелки вправо свидетельствует о меньшем диаметре отверстия в сравнении с образцом, влево – о большем.
• Далее снимают показания, применяя обе шкалы индикатора.
• Наконец, к полученному значению прибавляют диаметр образца.

Для измерения больших отверстий индикаторные нутромеры комплектуют дополнительными стержнями-удлинителями.

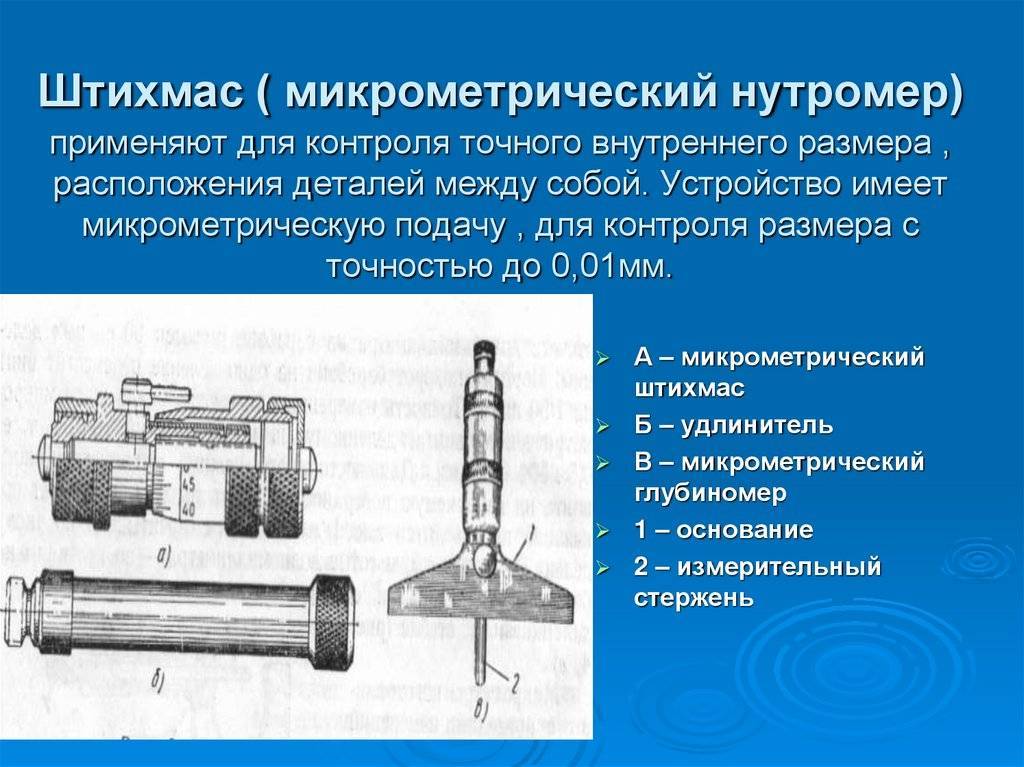

Принцип действия микрометрического штихмаса

Инструмент помещают внутрь измеряемого отверстия. Начинают вращать барабан. Он соединён с измерительным наконечником, который под воздействием барабана выдвигается, пока не упрётся в стенку измеряемого отверстия. Если же сразу размер штихмаса был больше измеряемого расстояния, то наконечник ввинчивается внутрь, пока прибор не поместится в нём.

Но размеры стебля прибора ограничены. Чтобы измерить отверстие, длина которого превышает длину нутромера, используют удлинители. Они имеют постоянный размер. Он обозначен на внешней поверхности прибора. В каждом комплекте для измерения штихмасом есть несколько удлинителей разной длины.

Обслуживание и эксплуатация

Чтобы прибор прослужил отведенный ему срок – 4-5 лет минимум, – его необходимо верно использовать; более того, его нужно регулярно осматривать. Комплекс мер при этом зависит от типа инструмента.

Микрометрические модели заслуживают пристального внимания – проводится их поверка на предмет соответствия требованиям ГОСТа 17215-71. Данный межгосударственный стандарт задает нормы таких параметров как:

• маркировка, комплектация, внешний вид;
• штрихи барабана и стержня;
• радиус и погрешность головки;
• расстояние от стебля до торца;
• общие допуски инструмента, включая и удлинители;
• жесткость (для моделей, рабочий предел которых превышает 1250 мм);
• параметры меры в точках контакта;
• биение в зоне касания;
• характер взаимодействия всех элементов конструкции.

Выше мы описали, как правильно настроить нутромер микрометрического типа, но не сказали о том, чего нужно избегать. Для длительной и беспроблемной эксплуатации стоит не допускать перетяжки удлинителей. Чтобы образец не потерял своих эталонных параметров, не нужно выкручивать из него винты или попусту убирать стержни. В процессе непосредственного выполнения задач удерживать инструмент следует за те поверхности, которые не перегреваются, и в местах наименьшего прогиба.

Индикаторные модели тоже важно периодически осматривать – поверка проводится на предмет соответствия МИ 2193-92 и 2194-92. Данные методики подразумевают:

• тщательный внешний осмотр;
• проведение пробных испытаний;
• даопределение конкретных метрологических и технических характеристик.

Следует знать не только то, как замерить нутромером отверстие, но и то, как разобрать его. Потому что храниться все составляющие прибора должны именно по отдельности. В этом вопросе нет ничего сложного: сперва нужно вывинтить стержень, после – отделить от штанги индикатор. Каждый элемент, кроме циферблата, необходимо смазать и протереть бензином (лучше авиационным), а затем сложить в упаковочный бокс и отправить его в темное место с температурой +15…25 градусов Цельсия.

Технические условия эксплуатации

Технические требования и условия регламентирует ГОСТ 10-88. Данный технический норматив определяет следующие принципиально важные параметры, которые должны соответствовать табличным данным для обеспечения правильной эксплуатации:

• диапазон измерения;
• предел допустимой погрешности;
• номинальный размер установочной меры и другие параметры, такие как комплектность и маркировка.

Установленные ГОСТом диапазоны измерений – это 50–75 мм, 75–175 мм, 75–600 мм (приборы с этими диапазонами работают с точностью до 3 мкм), 150–1250 мм, 600–2500 мм (погрешность не более 4 мкм), 1250–4000 мм и 2500–6000 мм (погрешность 0,01 мм). ГОСТ указывает на то, что микрометрические головки моделей с диапазоном измерения более 2500 мм должны оснащаться часовым индикатором.

Для приборов с диапазоном измерения до 50 мм установочная мера должна иметь номинальный размер 63 мм, до 75 мм – 75 мм, до 150 мм – 150 мм, до 600 мм – 150 мм и до 1250 мм (так же, как и до 2500 мм) – 350 мм. При этом для всех номинальных размеров определено максимальное допустимое отклонение – от 1,5 до 6 мкм.

Измерительный наконечник нутромера должен иметь сферическую форму. ГОСТ предоставляет таблицу его радиусов: от 12 до 60 мм в зависимости от диапазона измерений. Точность замера напрямую зависит от стопорного устройства. При работе нутромером микрометрический винт неподвижно фиксируется специальным стопорным устройством, при этом, согласно технической спецификации, размер не должен меняться более чем на 0,002 мм.

В разделе о комплектности указано, что к каждому экземпляру прибора должен прилагаться набор удлинителей (маркированных порядковыми номерами и указанием номинального размера) и установочная мера. Также в комплект входит державка для проведения измерений в глубоких отверстиях (где до нужного места нельзя достать просто рукой).

Работа с микрометрическими нутромерами

В общем случае она делится на два типа: первый – это подготовка (настройка, с целью подтверждения точности регистрации значений, и обнуление), второй – непосредственное снятие показаний. Рассмотрим обе стадии и действия на каждой из них.

Поверка

Общий механизм ее проведения мы приведем ниже, в разделе, посвященном эксплуатации. Здесь же скажем, что осуществляется она лишь в отношении модели, установленной «на ноль». Для этого, при температуре окружения в 20 0С, выполняют следующие действия:

• размещают сферическую головку инструмента между губками меры;
• прижимают необходимые поверхности, вращая барабан;
• фиксируют сборку при помощи специального винта;
• убеждаются, что продольная линия на стебле расположена точно по центру отметки «0».

После чего переходят к снятию показаний.

Предлагаем посмотреть, как осуществляется настройка нутромера микрометрического, видеоролик ответит на те вопросы, возникшие в процессе прочтения, и рассказывать о которых в текстовом формате было бы слишком долго.

https://youtube.com/watch?v=hyqEwtqDxNY

Все действия следует выполнять в соответствии с ГОСТом 17215-71; согласно данной методике, интервал между поверками – 1 год. Условия для их проведения должны быть неизменно следующими:

• уровень влажности – не более 80%;
• температура в помещении – от +15 до +25 градусов по Цельсию.

Внимание, на ноль прибор необходимо устанавливать перед каждым новым снятием показаний. Чтобы не спровоцировать при этом искажение значений, стоит держать инструмент во время настройки за втулку, которая не нагреется от тепла руки, в отличие от стального стержня

Как правильно измерять нутромером микрометрического типа

Следует выполнить следующие действия:

1. выставить на приборе примерный диаметр необходимого отверстия;
2. расположить сферическую головку внутри данной полости, таким образом, чтобы она была расположена под углом в 90 градусов по отношению к продольной оси;
3. прижать инструмент сразу к обеим стенкам с помощью барабана и вращающейся трещотки;
4. закрутить стопорный винт для закрепления результата и извлечь стержень с наконечником;
5. взять полученную величину и приплюсовать к ней длину головки вместе с удлинителем (если он использовался).

Согласитесь, нет ничего сложного и результат получается достаточно точным (даже с учетом погрешности, которая незначительна). Посмотрите, как работает нутромер микрометрический, как пользоваться им: видео поможет закрепить впечатление и наглядно покажет некоторые специфические моменты. Например, лучше слов объяснит, как покачивать прибор в цилиндрических отверстиях. Согласитесь, о специфике перемещения в продольном и одновременно поперечном направлении достаточно сложно рассказывать, а между тем эту операцию необходимо проводить для определения минимума и максимума величин.

Так что ролик в данном случае будет вдвойне полезен – отметет сомнения и заодно покажет, как на практике складывать три значения для получения итогового.

Обратите внимание, условия эксплуатации те же, то есть +15…25 0С при влажности не более 80%

Устройство и принцип функционирования

Нутромеры – это инструменты для нахождения внутренних размеров (диаметров отверстий, пазов и т. д.). Они рассчитаны на случаи, когда недоступно применение других инструментов в виде рулетки либо линейки или они недостаточно точны. Рассматриваемые приборы применяют в автосервисах, механосборочных цехах, слесарных мастерских, например, для замера цилиндров двигателя.

Общепринятой классификации данных устройств не создано, однако нутромеры дифференцируют на основе различных параметров. Так, по конструкции их подразделяют на шариковые, цанговые и др., по варианту отсчетного устройства – на индикаторные и др., по контакту с определяемой поверхностью – на кромочные и др. Наиболее известна и обширно распространена классификация, основанная на совокупности конструктивных особенностей нутромеров и их назначении:

• Конструкция микрометрических моделей, включает соединенные колпачком микрометрический винт и барабан, стебель со сферическим наконечником, предохранительный колпачок, стопор. К тому же их комплектуют несколькими удлинителями и мерой. Головку вариантов с верхним значением измерений более 1250 мм оснащают индикатором часовой конструкции с интервалами делений в 0,01 мм. Рассматриваемые приборы производят на основе ГОСТ 17215. Встречается пять типоразмеров таких моделей с различными рабочими диапазонами: от 50 до 2500 мм. Варианты с часовым индикатором представлены еще в трех типоразмерах с диапазоном от 1250 до 10000 мм. Устройства данного типа ввиду хороших метрологических параметров (точность и погрешность равны около 0,01 и 0,006 мм соответственно) обычно применяют для точной проверки размеров.
• Индикаторные нутромеры включают два основных узла: индикатор с часовым циферблатом и измерительную часть, представленную двумя стержнями (подвижным, служащим для монтажа сменных вставок, и находящимся в корпусе неподвижным). Кроме того, в корпусе размещена система подвижных рычагов. Индикаторные приборы подходят для отверстий диаметром от 6 мм и имеют погрешность в 0,025-0,15 мм. Движение стержня и цена деления составляют 1-10 и 0,001-0,01 мм соответственно.

Первые простейшие модели нутромеров появились около XVII в. Данные инструменты были выполнены в виде циркулей с отогнутыми наружу концами ножек. Современные начальные модели, называемые штихмассами, представлены трубками либо стержнями с наконечниками сферической формы. Они рассчитаны на крупные отверстия диаметром 100-2500 мм.

Принцип их функционирования состоит в передаче величины перемещения подвижного стержня на отсчетное устройство посредством передаточного механизма. Нутромеры оснащают передаточными механизмами различного типа, что также определяет сферу применения. Так, варианты с рычажными, конусными и клиновыми передачами рассчитаны на небольшие отверстия. Конусные модели (кромочные со стрелочной головкой либо шкалой с нониусом, цанговые, шариковые в трех типоразмерах) применяют для малых отверстий (от 0,2, от 0,95, 3-18 мм соответственно). Большинство индикаторных нутромеров оснащают передаточными устройствами рычажного либо клинового типа. Рабочий диапазон для них составляет от 3 до 1000 и от 18 до 50 мм соответственно.

Еще одним классификационным признаком для нутромеров является количество точек соприкосновения с поверхностью.

Только пассиметры имеют три наконечника, один из которых подвижен. Такие устройства имеют рабочий диапазон от 19 до 120 мм. Кроме того, для дифференциации нутромеров используют форму контактной поверхности (плоская, кромочная и др.).

Отдельно следует отметить электронные модели. Они представлены модификациями микрометрических нутромеров, оснащенными электронной головкой с цифровым отсчетом. Как и для механических аналогов, принцип измерения такими приборами основан на сравнении с мерой, в качестве которой в данном случае применяется высокоточное кольцо.

Устройство

Каким бы ни был нутромер, обучение пользованию стоит начать со знакомства с его функциональными узлами. Поэтому рассмотрим конструкции обоих видов по способу выполнения замеров.

Микрометрические обладают такими особенностями строения:

• винт с барабаном соединены колпачком;
• в качестве органа выступает стержень со сферическим наконечником;
• предусмотрена защита в виде предохранителя и стопора;
• в роли элементов дополнительной комплектации выступают удлинители.

Если они способны фиксировать размеры свыше 1250 мм, в их головку встраивают часовой индикатор с шагом в 0,01 мм. Такие модели выпускаются в 3 специальных исполнениях, диапазон которых – 1250-10000 мм; хорошее дополнение 5 стандартных вариантов, чья шкала значительно уже – 50-2500 мм. Метрологические параметры при этом на высоте: во время эксплуатации наблюдается прецизионная точность и малая погрешность – 0,01 и 0,006 мм.

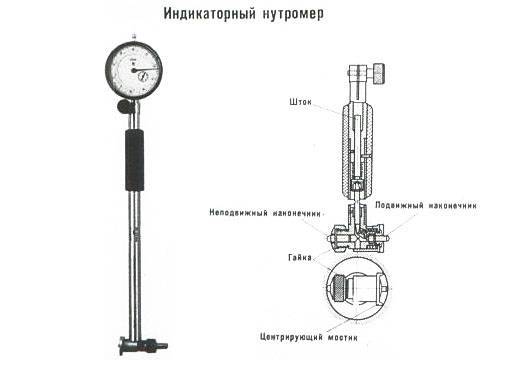

Правила пользования нутромером индикаторным тоже начинаются с изучения его устройства, которое состоит из таких логических узлов:

• циферблат, показывающий изменение показателей;
• контактный орган, представляющий собой пару стержней: первый – динамический, позволяющий устанавливать сменные вставки, второй – статический;
• отдельное место занимает комплекс подвижных рычагов, являющийся, по сути, дополнительным.

При допусках в 0,025-0,15 мм данные приборы рассчитаны на отверстия диаметром свыше 6 мм. Их рабочий орган перемещается с шагом 1-10 мм при цене деления в 0,001-0,01 мм соответственно, что позволяет определять нужные величины достаточно быстро.

https://youtube.com/watch?v=MPRXTWXyZEY
