Как поставить мотор от мотоблока на муравей

Мотоблок Муравей 1

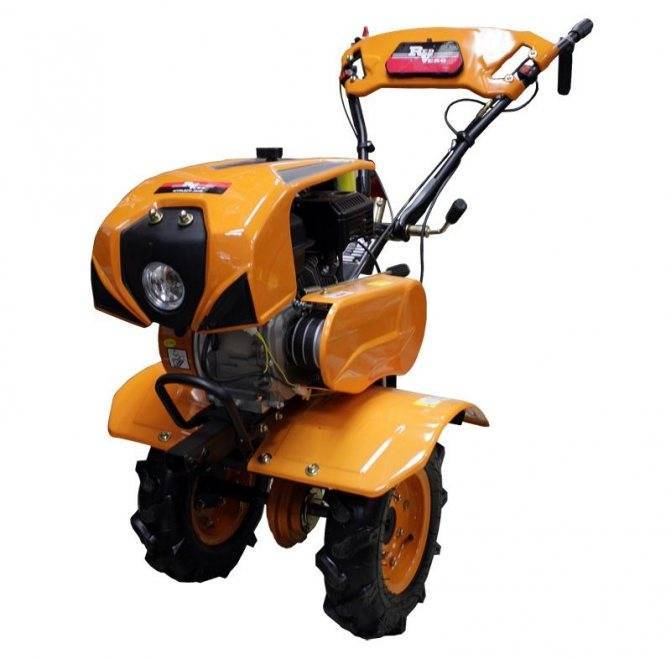

Муравей 1 – производительный мотоблок от известной российской компании. Адаптирован для использовании в широком кругу задач. Потенциал техники таков, что ее возможности ограничены скорее потребностями владельца, нежели функциональными возможностями машины. Дело в том, что модель поддерживает достаточно большой арсенал продвинутого навесного оборудования. Есть возможность подобрать конкретную опцию, и тем самым оптимизировать мотоблок именно под свои потребности. Техника является многоцелевой, и поэтому производитель предусмотрел возможность подобрать нужные опции. Муравей пользуется спросом во многих развивающихся странах, а также в России.

Навесное оборудование

Мотоблок Муравей-1 имеет скромную базовую комплектацию. Впрочем, этой особенностью грешат и мотоблоки от других производителей. Рассмотрим распространенные виды опций, которые у владельцев данной модели пользуются самым высоким спросом:

• Плуг
• Окучиватель
• Картофелекопатель
• Картофелесажатель
• Сцепка
• Фрезы
• Прицеп
• Адаптер с сиденьем
• Водяной насос
• Сеялка
• Снегоуборщик
• Грунтовой зацеп
• Металлические колеса
• Утяжелитель Что касается базовой комплектации, в нее входят только фрезы и резиновые колеса.

Можно сделать вывод, что возможности мотоблока будут неограниченными, и будут сопоставимы с техникой премиум-класса, если иметь в наличии абсолютно все навесное оборудование. Но как показывает практика, у каждого владельца свои потребности, и он не будет покупать все опции. Поэтому есть возможность выбора.

Экскаватор своими руками из мотоблока

Небольшой экскаватор необходим во многих хозяйствах. С его помощью можно рыть котлован под фундамент, траншеи, использовать для погрузки земли, навоза и т.д.

Сделать экскаватор своими руками не только выгоднее финансово, но и более удобно, так как он будет очень миниатюрным, что повышает его функциональность. Такую самоделку удобно использовать в труднодоступных местах, куда большая техника не сможет проехать.

Можно найти множество вариаций экскаваторов из мотоблока, но в целом все они имеют примерно одинаковую конструкцию:

• Рама
• Стрела
• Ковш

Стрелу и ковш можно купить уже готовыми, что существенно сократит время на изготовление всего устройства. Рама изготавливается из швеллера, профилей или труб – зависит от доступности материалов.

Гидравлика на самодельном экскаваторе может сократиться до следующих частей: ковш, стрела, рукоятка. Поворотная платформа сильно усложнит конструкцию, и для большинства мелких работ она не нужна. Гидроцилиндры заимствуются от МАЗ, КАМАЗ. Насос может быть любой – шестеренный или аксиально-поршневый.

В свободном доступе есть множество чертежей всей конструкции и ее отдельных частей, например, ковша. Также легко найти пошаговые инструкции с фото или видео с процессом создания экскаватора из мотоблока.

Вы предпочитаете покупать готовое оборудование или делать его своими руками?

Подготовка

Если после снятия двигателя вы планируете его разбирать, то лучше заранее пока он стоит на раме слить с него масло. И еще момент: так как нам в любом случае придется лезть под мотороллер и чего-нибудь там откручивать — поищите себе для подстилки какую-нибудь старую фуфайку или бушлат

Откручиваем воздушный фильтр и снимем его с двигателя

Отключаем от карбюратора шланг питания

Отворачиваем две гайки крепящие карбюратор к цилиндру и чтобы он нам не мешал убираем его в сторону

На ваше усмотрение: либо снимаем крышку звездочки и отводим ее в сторону, либо отсоединяем от нее только трос спидометра — без разницы

Ищем на цепи привода задних колес замок и разъединяем его. Не знаю как у вас, а на моем испытываемом замка не нашлось. Какой-то олень заклепал цепь прямо по месту. Пришлось «болгарить»…

Отключаем трос привода сцепления. Пока представился подходящий момент, по-возможности — снимаем трос с рамы и проверяем на пригодность

Двигатель

Двигатель Муравья несколько отличается от советских двигателей той поры. Самое существенное отличие заключается в системе запуска: тут он может осуществляться с помощью электрического стартера (в 50-е это было очень круто) или с помощью ручного кикстартера. Ни на одном советском мотоцикле тех лет — электрического стартера и в помине не было.

Запускается двигатель стартером также как обычный автомобиль: вставляете ключ замок зажигания, проворачиваете до упора вправо ключ и двигатель запускается

Второе отличие заключается в принудительном охлаждении двигателя

Вентилятор гонит воздух по кожухам охлаждая цилиндр и головку блока цилиндров. Работает система охлаждения сносно

Сцепление механическое с тросовым приводом от рычага на руле

Коробка передач механическая, рычаг переключения находиться слева прямо под ногой водителя. Алгоритм включения следующий: первая, вторая, третья и четвертая передача включается вверх. Нейтральная передача находится в самом начале и чтобы ее включить нужно нажать рычаг переключения передач вниз. Спорное решение, но так тут сделано

КПП двухвальная с постоянным зацеплением шестерен

Двигатель прост как веник

Установка китайского двигателя на мотороллер муравей

Грузовой трицикл ЗиД Лифан одинаково практичен в сельской местности и в городской среде. Как и советский мотороллер Муравей, современный мотоцикл с кузовом удобно применять для передвижения по дорогам с твёрдым покрытием, например, сварочного или любого другого оборудования для ремонта, а для жителей деревень и маленьких посёлков это просто незаменимый и верный помощник.

На модель ZID LF200ZH-3 устанавливается китайский двигатель Lifan 163 FML-2, максимальной мощностью 17.5 л.с. или 12.5 кВт. Объём одного цилиндра, расположенного вертикально, равен 200 см³. Подача топлива осуществляется через карбюратор Sheng Wey. Бензиновый четырёхтактный мотор запускается электро или кик-стартером, имеет воздушную систему охлаждения и работает на бензине марки АИ-92.

Механическая пятиступенчатая коробка переключения передач размещена в одном блоке с силовым агрегатом, многодисковое сцепление – в масляной ванне. Переключение передач водитель осуществляет ногой, а управление сцеплением расположено на руле. Моторная передача – шестерёнчатая. Для эффективного маневрирования в условиях ограниченного пространства предусмотрен реверс – задний ход.

Фотоотчет: Разборка двигателя мотороллера «Муравей»

Попалось мне тут недавно на ремонт чудо советской техники под названием: «мотороллер муравей». Двигатель этого «муравья» не подавал признаков жизни. Поэтому, я не стал даже заморачиватся с его диагностикой, и сразу приступил к капремонту, который я начал с его полной разборки. Тем более что его хозяин попросил все сделать на высшем уровне, а высший уровень в ремонте подразумевает полный разбор двигателя с последующей дефектовкой всех узлов и механизмов (в моем понимании конечно).

Вот такой, ничего себе экземпляр у нас сегодня будет в меню, «отколхожен» он в меру, что само собой радует.

Снимаем двигатель и укладываем его на какой нибудь стол, не забыв предварительно слить с него масло.

Снимаем кожухи охлаждения и династартер, как это делается, подробно написано в статье: Ремонт династартера мотороллера «Муравей»

Разгибаем стопорную шайбу, откручиваем гайку, и снимаем звездочку главной передачи.

Переворачиваем двигатель, выкручиваем болты на крышке сцепления, обстукиваем крышку киянкой со всех сторон, и снимаем ее с двигателя.

Вынимаем из картера вал механизма кикстартера.

Моторная цепь оказалась сильно растянутой и подлежит замене.

Откручиваем фасонные гайки на нажимном диске сцепления.

Снимаем несколько дисков сцепления, одеваем на внутренний барабан съемник, разгибаем стопорную шайбу, держим съемником барабан и откручиваем гайку (резьба правая). Такой съемник легко изготовить самому — для этого достаточно взять старый диск сцепления и «приварить» к нему небольшую шину, в общем по фото все поймете.

Разгибаем стопорную шайбу на цапфе коленчатого вала и откручиваем гайку (резьба правая), на этом двигателе гайка оказалась не зажатой и легко открутилась пальцами.

Снимаем корзину вместе с цепью и звездочкой, затем снимаем регулировочную шайбу и втулку наружного барабана корзины сцепления.

Вынимаем из вторичного вала первый шток сцепления, затем переворачиваем двигатель и вытряхиваем шарик и второй шток сцепления.

Откручиваем четыре гайки и снимаем головку блока цилиндров.

Обратите внимание какие сильные задиры на зеркале цилиндра, это произошло из-за езды на чистом бензине. Цилиндр надо отдавать в расточку, без этого никак

Снимаем цилиндр, круглогубцами вынимаем стопорное кольцо поршневого пальца и выталкиваем поршневой палец наружу.

Втулка верхней головки шатуна была подвергнута «колхозному тюнингу», но для нас — это не проблема, поставим новую. Все подробности по замене втулки вы найдете в статье: Замена втулки шатуна мотоцикла «Иж-планета», «Юпитер», «Муравей»

Откручиваем стяжные болты картера (отмечены стрелками). Если у вас возникли сложности с откручиванием болтов — попробуйте открутить их с помощью ударной отвертки, в таких случаях она очень выручает.

Переворачиваем двигатель, берем киянку и равномерно со всех обстукиваем двигатель пока половинки картера полностью не разойдутся.

Вынимаем коробку, держим двигатель на весу и киянкой выбиваем коленчатый вал.

А теперь полюбуйтесь какая в этом двигателе грязь, которая сожрала все кромки сальников и подшипники, куда ему было заводится с такими дырявыми сальниками. На внутренней поверхности кривошипной камеры даже виден задир (отмечен стрелкой), наверное птица при взлете попала в двигатель.

Еще один важный момент: Люди малознакомые с техникой, ремонтируя по чем зря свои «муравьи», постоянно делают одну и туже ошибку: закрывают прокладкой или замазывают герметиком масляный канал по которому смазка попадает к правому коренному подшипнику коленчатого вала и сальнику, что в итоге приводит к разрушению этих деталей.

Пример, где канал был перекрыт прокладкой:

Пример, где канал был перекрыт герметиком:

А теперь результаты:

Изношенный сальник.

Разрушенные ролики коренного подшипника.

Все эти неисправности, являются следствием неквалифицированного ремонта, так что при обратной сборке двигателя, уделите повышенное внимание этому моменту, обратная сборка двигателя, подробно описана в статье: Ремонт двигателя мотороллера «Муравей»

Как Соединить Двигатель Муравей И Двигатель Мотоблока

Сейчас развитие сельскохозяйственной техники достигнуло лучших развития. Тяжело представить современного фермера без культиватора либо мотоблока.

Для удобного и комфортного использования мотоблока, его делают из старенького мотороллера Муравей. На таковой технике будет комфортно передвигаться по обрабатываемому участку, перевозить выкормленный сбор, перегной, сельскохозяйственные инструменты, даже дрова, мусор и все остальное.

Фирменный мотоблок Муравей

Прежде всего нужно отыскать старенькый мотороллер и обусловиться какого размера участки будут обрабатываться. Это влияет на мощность мотора мотоблока. Мотороллер Муравей с движком от мотоблока переделывают под реальный мотоблок по стандартной классической схеме:

1. Рама.
2. Движок.
3. Ходовая часть на базе 2-ух колес.

К тс — мотоблоку присоединяются второстепенные детали, которые конечно очень понадобиться дальше использовании устройства:

На раме размещаются нашему клиенту остается элементы мотоблока. Конструкция рамы состоит из 2-ух лонжеронов, которые выполнены из металлической трубы дюйм с четвертью. Фронтальные и задние концы лонжеронов загнуты ввысь, задние нужно загнуть навстречу между собой, позже соединить сваркой. На стадии производства управляющего управления используют байк «Иж» и его запчасти.

Самодельный мотоблок с мотором от Муравья

You may also like

К задним концам лонжеронов сваркой присоединяется управляющая конструкция с байка. Для натяжения цепи первой ступени коробки нужно соединить лонжероны в длину несколькими поперечинами. Площадка под аккумуляторную батарею и другие детали так же служат поперечинами. Картер редуктора, входящий в сборку рамы, кроме собственных функций делает еще функцию стойки меж ходовой частью и силовым агрегатом. Для грузоперевозки прицепом можно подцепить двухосную телегу к одной из задней части картера.

мотороллер с движком от мотоблока

На стадии производства такового агрегата используют двухтактный двигатель внутреннего сгорания от мотороллера Муравей. Таковой движок имеет принудительное воздушное остывание и такая обстановка является бесспорным плюсом при малеханькой скорости движения во избежания перегрева. Движок сблокирован с четырехступной коробкой. Для уменьшения себестоимости агрегата и уменьшения габаритов мотоблока выполняют глушитель на дому, используя детали от промышленного глушителя с мотороллера. Выпускной тракт размещается в сторону, а сам глушитель вставляется в выпускной цилиндр.

При помощи двухступенчатого цепного редуктора можно снижать скорость вращения и увеличивать вращающий момент, который передается от выходного вала агрегата на рыхлители либо колеса.

Самодельный редуктор для мотоблока

Передвигаться на таком механизме при рыхлении либо в заснеженную пору будет тяжело, если у него будут установлены обыденные колеса с мотороллера. Рыхлители, устанавливаемые на будущий мотоблок, самодельные. Колеса выбираются 5-10 дюймов. С целью прирастить сцепление колес с грунтом, на колеса необходимо там одеть самодельный бандаж. Таковой бандаж выполняется из металлической полосы.

Этапы сборки мотоблока из мотороллера

Для того чтобы собрать мотоблок из мотороллера, нужно разобрать само транспортное средство на составные части. В первую очередь понадобится двигатель, который нужно предварительно перебрать и привести в порядок. Затем из стального листа толщиной около 4 мм и железных водопроводных труб диаметром 40 мм сваривается опорная рама, на которой на трех опорах жестко крепится двигатель. Уже после этого на раме устанавливают карбюратор, магнето, воздушный фильтр и глушитель. Чтобы двигатель не перегревался, над ним должна быть смонтирована крышка, способная обеспечить его принудительное охлаждение.

Для мотоблока из «Муравья» могут пригодиться колеса от мотороллера. Они достаточно широки, чтобы обеспечить хорошее сцепление с почвой. Цепная передача делается с помощью привода, соединяющего двигатель с валами, имеющими фланцы, которые можно снять со старого комбайна. Подбором шестерен можно обеспечить отличную частоту вращения валов, но нижний картер на раме должен быть рассчитан аккуратно, чтобы рама доставала до земли. Управление производится с помощью металлической телескопической трубы, которую можно взять со сломанного пылесоса, что позволит регулировать высоту. Коробка передач предусматривает три положения, но рабочей будет только первая передача. Управление заслонкой карбюратора ручное.

Как сделать мотоблок из бензопилы своими руками

Имея в наличии небольшие участки, приобретать мотоблок за бешеные деньги, в действительности, неоправданно. Помимо непосредственного устройства приходится регулярно покупать и прочие необходимые элементы:

1. Запчасти;

2. Дополнительные оснащения;

3. Смазочные материалы;

4. Горючие вещества.

Именно поэтому для облегчения финансовых растрат стоит попробовать самостоятельно создать мотоблок из бензопилы.

Непосредственный деятельный процесс начинается с изготовления рамы. Она имеет форму куба с углами в 32*32 миллиметра. На поперечные верхние каркасные углы прикрепляется основной двигатель. Топливный бак устанавливается немного ниже на кронштейны. Вертикальные стойки переднего плана располагают на себе промежуточные опоры вала. Для того чтобы установить ходовые валовые подшипники, необходимо к продольным уголкам подсоединить специально разработанные опоры.

По итогу всего вышеописанного процесса получается прекрасный мотоблок с центром тяжести, располагаемым над колесной опорной поверхностью. Металлический груз вполне возможно использовать на переднем элементе рамы. Применяя трубные перекладины с диаметров в тридцать миллиметров, можно получить замечательное ручное управление. Каток обрезиненного характера может стать материалом для непосредственного изготовления колес.

В мотоблоке, созданном своими руками, используются две специализированные звездочки. Одна из них играет ведущую роль, а вторая влияет на промежуточный вал.

Двигатель от мотоблока на Муравей

Автомеханик, практикуется на С/Х технике

Сельскохозяйственная техника, используемая на приусадебных участках, полях, огородах и дачах, в сегодняшнее время представляет собой довольно технологически развитые устройства. Фактически нереально отыскать человека, не использовавшего мотоблок либо культиватор для облегчения труда, связанного с работой на почвах.

Можно избрать мотоблок на хоть какой вкус и кошелек либо же смастерить самому. Нередко мотор от агрегата употребляют для производства настоящего мотороллера, который также незаменим у фермеров, ведь всегда требуется перемещение грузов на огромные расстояния. Разглядим, как произвести мотороллер Муравей с движком от домашнего мотоблока.

Используйте движок от мотоблока чтоб дать жизнь новенькому устройству

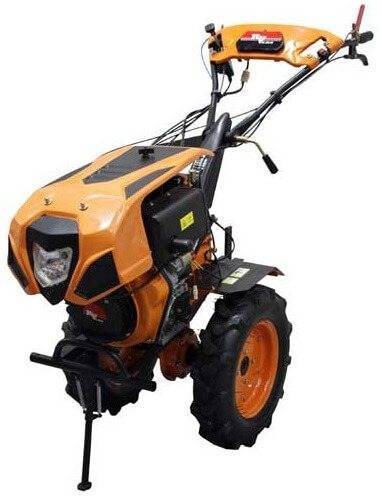

Обзор модельного ряда

Популярностью на мировом рынке пользуются следующие модели мотоблоков:

• Муравей 1
• Муравей 2
• Муравей 2БС
• Муравей 2МФ
• Муравей 3
• Муравей 3БС
• Муравей 3МФ

Муравей 1

Агрегат предназначен для обработки глинистых и целинных земель, эффективен в небольших фермерских хозяйствах. Мотоблок оснащен семисильным одноцилиндровым четырехтактным мотором Honda BS170F/P, работающим от бензина.

Воздушное охлаждение защищает двигатель от перегрева во время длительных полевых работ. Запуск мотора ручной, имеется удобная рукоятка переключения оборотов двигателя. Трансмиссия с тремя скоростями (2 вперед, 1 назад). Регулируемые в двух плоскостях рукоятки создают оператору максимум комфорта. Вес мотоблока составляет 65 кг, при этом достигается глубина культивации до 30 см.

Муравей 2

Мотоблок оснащен американским бензиновым четырехтактным двигателем марки BS170F/P. Производительность мотора 7 л. с.

Трансмиссия ременная с цепным редуктором в чугунном корпусе. Три скорости движения (2+1) и регулируемые в двух плоскостях рукоятки обеспечивают комфорт оператору при работе. Вес мотоблока 82 кг, глубина культивации до 30 см.

Муравей 2БС

Эта модель оснащена четырехтактным бензиновым двигателем американского производства Briggs&Stratton, обеспечивающим мощность 6,5 л. с.

Трехскоростная трансмиссия (2+1), цепной редуктор в чугунном корпусе, регулируемая рулевая колонка, защитные крылья — все это делает работу с мотоблоком более комфортной и безопасной. Удобный переключатель оборотов позволяет плавно увеличивать, или уменьшать скорость. При весе в 100 кг достигается глубина культивации в 30 см. Возможна быстрая агрегация с любым навесным оборудованием.

Муравей 2МФ

Бензиновый мотоблок Муравей-2МФ оснащен четырехтактным мотором с воздушной защитой от перегрева. Производительность агрегата составляет 7 л. с.

Запуск двигателя от ручного стартера. Трехступенчатая трансмиссия дает 2 передних скорости и реверс. Защитные крылья защищают оператора и сам мотоблок от камней и комьев земли. Рулевая колонка регулируется в двух положениях. Агрегат весит 102 кг, при этом глубина вспашки может достигать 30 см.

Муравей 3

Мотоблок оснащен семисильным четырехтактным бензиновым двигателем Loncin BS170F/P с принудительным воздушным охлаждением.

Сцепление ременное, трансмиссия с 2 передними скоростями и реверсом. Имеются защитные крылья. Вес мотоблока 87 кг, глубина культивации до 30 см.

Муравей 3БС

На данную модель установлен четырехтактный двигатель B&S RS13U2 (RS 950) производительностью 6,5 л. с.

Запуск мотора от ручного стартера. Есть регулируемая рулевая колонка и защитные крылья. Цепной редуктор в чугунном корпусе. Трансмиссия с двумя передними скоростями и реверсом. Мотоблок легко агрегатируется с различным навесным оборудованием. При весе в 87 кг достигается глубина вспашки до 30 см.

Муравей 3МФ

Вес данной модели составляет 88 кг. На агрегат установлен бензиновый мотор марки BS170F/P, обеспечивающий производительность 7 л. с.

Рулевая колонка регулируется в двух положениях. Четырехтактный двигатель запускается от ручного стартера. Три скорости движения (2+1) обеспечивают оптимальную скорость при работе с навесным оборудованием.

Как установить двигатель Lifan на мотороллер Муравей

Как установить новый двигатель лифан на Советский грузовой мотороллер Муравей своими руками вы узнаете из подробного описания, фото и видео замены штатного двигателя Т-200 на ДВС «Lifan» 11 л/с. Грузовой мотороллер «Муравей» -это отличная техника для ведения частного хозяйства, с его помощью можно перевозить грузы общим весом до 250 кг. Произведенные еще в СССР мотороллеры сегодня зачастую находятся в плачевном состоянии и требуют капитального ремонта, замены узлов и агрегатов, а вот оригинальные запчасти сложно достать. Как вариант замена штатного двигателя «Муравей» на Китайский ДВС Лифан (см фото ниже) Собственно как и поступил Алексей Кочнев автор представленного проекта.

Записано со слов автора.

Достался мне старенький мотороллер «Муравей» 1981 г выпуска с двигателем Т-200 который никак не хотел заводиться и нормально работать. Намучавшись с ним было принято решение, о его замене на двигатель Лифан. Выбор пал на 11 сильный агрегат с крутящим моментом 21 о/м что в полтора раза больше чем на родном Т-200

Установку нового двигателя начал с демонтажа старого двигателя и последующей его мойкой, чисткой и переборкой, так в дальнейшем планировал использовать его в качестве КПП для нового двигателя.

Материалы

1. мотороллер муравей 1981 г выпуска
2. двигатель лифан 11 л/с бензиновый
3. ремень
4. ролик ВАЗ
5. вал
6. шкив 2 шт
7. плита 10 мм

Инструменты

1. сварочный аппарат
2. УШМ (болгарка)
3. набор гаечных ключей
4. измерительный и слесарный инструмент
5. дрель

Далее вашему вниманию представлен процесс замены штатного двигателя Т-200 грузового мотороллера «Муравей» на Lifan 11 л/с Китайского производства.

Вот в таком состоянии находился мотороллер до реставрации и ремонта.

Первоначально был приобретен двигатель «Lifan» 11 л/с

Установка нового двигателя началась с демонтажа старого ДВС и дальнейшей чисткой, переборкой, это необходимо для того чтобы в последующем установить двигатель муравья в качестве КПП для мотора Лифан.

Соединить ДВС и КПП решил использовать ременную передачу, для этого было куплено 2 одинаковых шкива от мотоблока, но с родным посадочным диаметром 25 мм на ДВС и 19 мм на вал КПП который я заказал токарю. Вместо коленвала для уменьшения вибрации, потому что обрезав шатун нарушиться балансировка коленвала, а это не есть гуд. Все размеры были сняты с коленчатого вала только с изменением на шкив.

Пока ждал новый вал, перебрал КПП и воткнул ее на раму скрутив старые крепления двигателя и приварив их на новое место, самое удобное что при таком расположении нового двигателя вращение у него совпадает с вращением родного двигателя, а это значит не надо париться с редуктором, переворачивать его и перебирать на другую сторону и т. д . Крепление КПП выставил посередине несущей трубы рамы выставив их ровно по вертикали и на расстоянии соответствующим креплениям КПП просто их приварив.

Далее был вырезан кусок фанеры (шаблон) который я использовал для вырезки из плиты 10 мм плиты под крепление ДВС

Фотоотчет: Разборка двигателя

Почти перед самым отъездом на ПМЖ в другой колхоз, обратился ко мне один старый знакомый, которого я уже не видел лет 15 и попросил откапиталить двигатель его «Муравья». Честно говоря связываться с этой советской тарахтелкой у меня не возникало большого желания, если не сказать больше… Но поразмыслив и проиграв в голове ситуацию, что мне придется на новом месте кое-какое время сидеть без любимой работы — согласился и тут же приступил к ремонту.

Особо, в суть разборки в рамках этой статьи я вникать не буду — обозначу лишь основные моменты и исходя из своего опыта постараюсь описать наиболее часто встречающиеся неисправности и ошибки при ремонте.

Двигатель до поступления на ремонт имел следующие симптомы:

Все остальное в том числе КПП и сцепление никаких нареканий в процессе эксплуатации не вызывало. Впрочем, обо всем по порядку.

Перед капитальным ремонтом я двигатели не мою — сливаю только масло сдергиваю с рамы и приступаю к работе.

Двигатель от мотоблока на Муравей

Автомеханик, специализируется на С/Х технике

Сельскохозяйственная техника, применяемая на приусадебных участках, полях, огородах и дачах, в нынешнее время представляет собой достаточно технологически развитые устройства. Практически невозможно найти человека, не использовавшего мотоблок или культиватор для облегчения труда, связанного с работой на почвах.

Можно выбрать мотоблок на любой вкус и кошелек или же смастерить самому. Часто мотор от агрегата используют для изготовления полноценного мотороллера, который также незаменим у фермеров, ведь всегда требуется перемещение грузов на большие расстояния. Рассмотрим, как произвести мотороллер Муравей с двигателем от домашнего мотоблока.

Используйте двигатель от мотоблока чтобы дать жизнь новому устройству

Ошибки при сборке

В большинстве случаев правый коренной подшипник коленчатого вала из-за ошибки при сборке выходит из строя практически в первый сезон после ремонта. Двигатель, который мы сейчас с вами ремонтируем — не исключение. Подшипник практически рассыпался и его в любом случае нужно заменить на новый.

Ошибка заключается в том, что при установке фланца на который крепится статор диностартера — замазывают масляный канал по которому смазка поступает к коренному подшипнику и сальнику.

Для того, чтобы коренной подшипник отходил как минимум несколько сезонов — подрежьте немного по контуру масляного канала прокладку под фланец и когда будите ставить фланец на место — не мажьте там ничего герметиком.

И еще момент: во избежании самооткручивания болтов крепящих фланец статора диностартера к картеру, а они отворачиваются очень часто — нанесите на резьбу немного фиксатора резьбы. Используйте по-возможности фиксатор средней силы схватывания — «синий».

Как сделать самодельный мотоблок с редуктором от муравья

Цепной редуктор с двумя ступенями предназначается для снижения скорости вращения и повышения крутящего момента, передаваемого от выходного вала силового агрегата мотоблока на колеса или фрезы.

Чертеж цепного редуктора

1 — корпус из швеллера № 20); 2 — крышка из ст. листа s5); 3 — прокладка из маслобензостойкой техпластины) 4 — ведущая звездочка второй ступени (z = 11, t= 19,05); 5—шпонка; 6 — подшипник 206 (2 шт.); 7— компенсационная втулка; 8 — вал; 9 — гайка М22х1,5 с пружинной шайбой; 10 — сальник; 11 —дистанционная втулка со шпоночным пазом; 12—эксцентриковый корпус подшипника (СтЗ, 2 шт.); 13 — винт М8 с пружинной шайбой (30 шт.);

14 — ведомая звездочка второй ступени (z = 25, t = 19,05); 15— подшипник 3008 (2 шт.); 16 — корпус подшипника; 17 — уплотняющая втулка; 18 — левая полуось; 19—пробка сливного отверстия масла (винт М10); 20 — дно корпуса из ст. листа s4); 21 — пробка заливного отверстия масла (винт Ml0); 22,23 — сальники (по 2 шт.); 24 — правая полуось; 25 — фиксирующие винты М6 (8 шт.); 26 — болт М8; 27 — цепь t = 19,05; 28 — ведомая звездочка первой ступени (z = 57, t = 12,7); 29 — дистанционная втулка

Первая ступень редуктора включает две звездочки, имеющие17 и 57 зубьев соответственно с шагом 12,75 мм. Ведущая звездочка с 17 зубьями сидит на выходном валу силового агрегата, ведомая сидит на наружном фланце первичного вала второй ступени.

Вторая ступень редуктора усилена и выполнена с ведущей звездочкой на 11 зубьев и ведомой звездочкой на 25, шаг зубьев 19,05 мм. Поскольку в процессе работы мотоблока вторая ступень расположена близко к обрабатываемой почве, то она защищается от пыли закрытым картером, который непосредственно соединен сваркой с поперечинами, ас лонжеронами картер соединен сваркой через стальные проставки.

Между картером и поперечиной для надежности приварен подкос. Картер сварной из двух швеллеров № 2 с полками,которые уменьшены по длине до 35 мм. В нижних частях стенки швеллеров имеют форму полукруга, вместо срезанных полок приварено дно из стального листа 4 мм, который выгнут по стенкам швеллеров в форме полу цилиндра. Сверху картер закрыт крышкой с прокладкой из маслобензостойкой техпластины.

В обеих стенках сделаны два соосных отверстия d = 100 мм под корпуса подшипников . Вокруг каждого из них выполнено равномерно шесть других резьбовых отверстий с резьбой М8, назначением которых является скрепление корпусов с картером. У нижних подшипников полуосей корпуса обычные, у верхних подшипников вала корпуса эксцентриковые. Путем поворота их вокруг оси минимум на 15° ступенчато регулируется натяжение цепи второй ступени редуктора.

Вал второй ступени редуктора установлен в двух шариковых подшипниках 206. Посредством двух распорных втулок ведущая звездочка зафиксирована ровно посередине между внутренними стенками картера и соединена с валом посредством призматической шпонки. На центрирующей бобышке правой полуоси сидит большая ведомая звездочка, закрепленная шестью болтами М8 между встречными фланцами полуосей. Нижняя часть большой ведомой звездочки и часть цепи постоянно погружены в масло.

Движущаяся цепь при работающем двигателе мотоблока переносит масло в верхнюю часть картера — таким образом организуется смазка трущихся деталей второй ступени. Для предотвращения утечки масла предусмотрены сальниковые уплотнители в корпусах подшипников. Жестким фланцевым соединением полуосей образуется единый вал, установленный в двух шарикоподшипниках 308.
