Какой инструмент необходим
Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.
Тахометр
Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.
Обслуживание бензопилы
Для смазки выбирается специальное масло для бензиновых 2-х тактных двигателей. Бензин используется с октановым числом 92. Желательно не использовать некачественный бензин, так как это может привести к преждевременной поломке пилы. Пропорции, в которых надо смешивать топливную смесь, указываются на упаковке масла. Как правило, берется на 1 л бензина и 0,025 л масла.
Категорически нельзя использовать пилу:
- На одном бензине, так как из-за недостаточной смазки, двигатель быстро выйдет из строя.
- Заправлять дизтопливом, так как можно повредить резиновые и пластмассовые части.
- Заливать масло, не предназначенное для 2-х тактных двигателей, потому как может засориться выхлопной проем, заклинят поршневые кольца.
- Заливать смеси, которые исчерпали срок годности, т.е. готовились месяц назад.
Можно использовать масло SAE 10W-30 всегда, летом SAE 30-40, а зимой SAE 20.
Смешивание масла и топлива для бензопил Карвер
Используйте только рекомендованные пропорции и старайтесь не заготавливать топливную смесь впрок, потому что он теряет свои качества. Для того, чтобы правильно сделать смесь, надо вначале налить масло в емкость, которая поставляется в комплекте, а потом в него долить часть бензина. Полученную смесь тщательно перемешать и долить оставшийся бензин.
Конструкция и принцип функционирования карбюратора бензопилы
для смешивания в определенных пропорциях кислорода и горючего
Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:
- трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
- диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
- распылитель — механизм впрыскивания топлива в поток воздуха;
- поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.
Поток воздуха, проходя через диффузор
Признаки, говорящие о необходимости регулировки карбюратора
Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.
Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.
- Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
- Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
- Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
- Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.
Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.
Подготовка к регулировке
Регулировка карбюратора бензопил происходит с помощью трех винтов:
- «H» — винт, регулирующий максимальные обороты и главный жиклер;
- «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
- третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».
Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.
Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.
- Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
- Положите бензопилу на какую-либо устойчивую поверхность.
- Цепь пилы должна быть направлена в сторону от вас во избежание травм.
- Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
- Далее убирается поролон и часть воздушного фильтра.
Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.
Регулировка карбюратора бензопил
закрутить по ходу часовой стрелки винты
Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.
По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.
Проверка работы бензопилы после настройки карбюратора
Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.
должно быть в пределах 11500 – 15000
После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.
Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.
Бензопила Carver RSG-45-18K – параметры и комплектация
В базовую комплектацию этого инструмента входит надежный 2-тактный мотор, соответствующий стандартам EPA EU-II. Мотор выделяется скромным расходом горючего и низким уровнем шума.
Для запуска ДВС в устройстве модели предусмотрен простой, но очень надежный ручной стартер. За охлаждение цилиндра отвечает система принудительной подачи воздуха.
Характеристики этой бензопилы Карвер включают:
- мощность – 2,5 л. с.;
- рекомендуемая длина используемой шины – 15–18 «;
- количество режущих звеньев цепи – 72;
- масса в готовом к работе виде – 6,7 кг.
Бензопила Карвер 45 18К оснащена металлическим картером, который продлевает сроки эксплуатации подшипников и гнезд коленчатого вала.
Финишные работы
В ряде моделей элементы управления двигателем, блокировки запуска и системой аварийной остановки выведены на рукоятки, к месту захвата руки оператора. Собрать ручку бензопилы рекомендуется после предварительной зачистки контактов всех электрических и механических коммуникаций.
Самостоятельная сборка бензопилы — это часть ремонтных работ, требующая особого внимания. Успеху конечного результата способствует правильная последовательность операций, достаточно высокое качество деталей, прокладок и других расходных материалов.

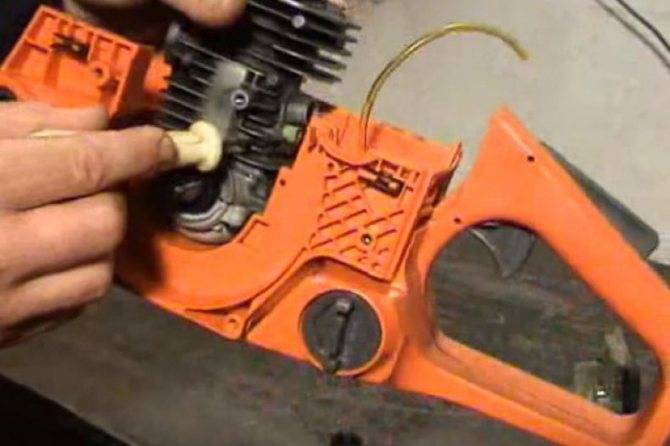

Разборка бензопилы – важный процесс, позволяющий провести её полную очистку от пыли и грязи, выполнить ремонт отдельных её узлов и механизмов, расконсервировать данный электроинструмент после зимовки и т.д.
Полная разборка и сборка потребуют от вас знаний, умений, а главное, внимания к мелочам и деталям, поскольку после того, как вы бензопилу разобрали, её необходимо собрать так, чтобы не оказалось никаких лишних винтиков и болтов.
И если у вас нет опыта в разборке этого электроинструмента, мы настоятельно рекомендуем вам сначала посмотреть несколько обучающих видео по этому вопросу. Благо сейчас на YouTube достаточное количество подобных видеороликов, посвященные всем популярным маркам бензопил.
Подготовка к самостоятельной настройке топливной аппаратуры
Последовательность регулировки карбюратора изложена в прилагаемой инструкции по эксплуатации. В заводской комплект входит отвертка для регулировки винтов, маркированных буквами L, Н и Т. Некоторые производители комплектуют свои бензопилы карбюраторами, для настройки которых требуется специальный ключ для регулировки.
Правильная настройка топливной системы предписывает прогрев силового агрегата до рабочей температуры и предварительную очистку фильтрующего элемента воздухозаборника. Пила устанавливается в положение обеспечивающее удобный доступ к топливной аппаратуре.
Устройство карбюратора бензопилы
Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.
Каждый карбюратор состоит из следующих элементов:
- алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
- дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
- диффузор – расположен рядом с входным отверстием камеры;
- распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
- поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
- жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.
Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.
Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.
В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.
Устройство карбюратора на бензопиле Carver
На большинстве современных бензопил (Carver не исключение) стоят или полностью однотипные карбюраторы от одного изготовителя (например, фирмы Walbro), или весьма схожие по конструкции. Но даже при отличиях во внешнем виде корпуса, принцип работы всех карбюраторов абсолютно одинаков.
Но карбюраторы на пилах Carver отличаются от других бензопил доступностью регулировки. Регулировочные винты на большинстве других моделей пил спрятаны под корпус и часто имеют уникальные фигурные просечки. Поэтому регулировать их можно только специальными «фирменными» отвертками, которые продаются в сервисных центрах. Карбюратор Carver регулируется обычной плоской отверткой. Под регулировочные винты в корпусе есть три отверстия. Поэтому карбюратор на бензопиле Carver можно регулировать, даже не снимая кожуха.
Модельный ряд бензопил Carver
Модельный ряд бензопил Carver представлен большим разнообразием моделей, которые различаются по мощности и типу. Все мотопилы предназначены для спила деревьев или формирования кроны. Легко справляются с обрезанием веток любой толщины. С помощью такой мотопилы удобно и быстро осуществлять заготовку дров и распиливать стволы как поперек, так и вдоль. С помощью системы легкого запуска, заводить мотопилу легко даже на холодный двигатель.
Для того, чтобы оператору было комфортно работать, предусмотрена система гашения вибрации.
Абсолютно во всех моделях предусмотрен легкий доступ к воздушному фильтру. Это сделано для того, чтобы владелец мог самостоятельно проводить техническое обслуживание. В пиле предусмотрено наличие зубчатого упора который обеспечивает точность среза. Автоматическая смазка цепи позволяет не беспокоиться о этом. Единственное что следует делать – это поддерживать достаточный уровень масла в бачке.
Наличие мгновенного тормоза обеспечивает безопасность оператору. Крепкий материал, который используется для корпуса, способен выдерживать перепады температур.
Топовые модели бензопил Carver
Популярность моделей обуславливается несколькими параметрами: низким потреблением топлива, отличными функциональными характеристиками и удобством использования, а именно небольшим весом. Среди самых топовых моделей бытового класса можно выделить следующие: CARVER PROMO PSG-45-15, CARVER PROMO PSG-52-18 и CARVER RSG 225. А среди моделей бытового класса лидирует в рейтинге популярности CARVER RSG 246.
Регулировка бензопилы Husqvarna
В период обкатки бензопилы Husqvarna 142, 240, 236, 137 и других похожих моделей настройки карбюратора выставлены таким образом, что обороты двигателя на 600−700 меньше от обычных рабочих. В том случае, когда рабочую частоту не получается настроить по тахометру, то сбивать заводские настройки винтом Н не рекомендуется.
Производитель категорически запрещает превышать самостоятельно рабочее количество оборотов. Когда после настройки карбюратора цепь бензопилы движется на холостом ходу, то с помощью поворота винта Т против часовой стрелки нужно её остановить.
Для того чтобы настроить пилу точно, её необходимо установить на ровную поверхность шиной вперёд. Также нужно прогревать двигатель не менее 12−15 минут. Сначала следует определить самое большое число частоты холостого хода. Для этого в бензопиле винт Л необходимо повернуть по часовой стрелке, а потом в обратном направлении. После определения нужной частоты этот же винт поворачивается против часовой стрелки от 12 до 25% его полного оборота.
Холостой ход в моделях этого производителя настраивается с помощью жиклёра с буквой Т. Настройка производится поворачиванием его по часовой стрелке до момента, когда цепь будет двигаться. После этого повернуть легко против часовой стрелки до момента прекращения движения цепи.
Винт Н бензопилы отрегулирован правильно только тогда, когда пила не издаёт много шума при нажатии газа до конца, и при этом какой-либо нагрузкой она не утяжеляется.
В том случае, когда пила слишком шумит при работе и дымится, то этот жиклёр нужно повернуть слева направо для регулировки.
Итак, давайте начнем!
- Во-1-х, аннотация по эксплуатации самого устройства.
- Во-2-х, тахометр. Зачем конкретно он нам пригодиться, разглядим малость позднее.
- В-3-х — отвертка.
Как ни удивительно, это все, что нам будет необходимо.
Для начала пристально ознакомьтесь с устройством вашей пилы. Что для вас нужно сделать сперва, так это найти где находятся жиклеры карбюратора, также что даже важнее жиклеров — регулировочные винты. Обычно, должно быть два-три винта. Какой-то из них регулирует холостые обороты, а два других – низкие и высочайшие.
Конкретно их для вас нужно будет регулировать, или подкручивать, или откручивать, чтоб обогатить либо обеднить топливную смесь.
Если для вас нужно обеднить смесь, то просто покрутите регулятор по часовой стрелке, если обогатить, то соответственно против.
Чтоб отрегулировать частоту вращения на холостом ходу, винт, который за это отвечает, также нужно или покрутить по часовой стрелке для того, чтоб прирастить частоту оборотов, либо же, как вы уже додумались, в обратном направлении, чтоб их уменьшить.
Но желаю вас предупредить, будьте внимательны при настройке карбюратора. Поэтому, как и обеднение, и обогащение топливной консистенции, также игра с частотой оборотов, имеет очень суровые последствия.
Регулировка карбюратора бензопилы.
А теперь давайте с вами по отдельности рассмотрим особенности регулировки на разных моделях, как более современных, так и отечественных, и более знакомых для нас.
Когда может понадобиться регулировка
При правильной эксплуатации хорошая бензопила STIHL 180 (или любая другая) должна долго и хорошо вам служить. Но всякое ведь случается…
- Разболтались фиксирующие винты
- Износился двигатель (в этом случае регулировка этой бензопилы, как и Гудлака, или Штурма поможет только на время, в идеале лучше сразу нести в ремонт)
- Засорился карбюратор (в этом случае его придется еще и почистить).
Регулировка карбюратора бензопилы Карвер
Настройка карбюратор бензопилы Карвер требуется в случае неспособности инструмента завестись, или при резком увеличении количества потребляемого им горючего. Алгоритм действий при регулировке выглядит следующим образом:
- Вначале болты с маркировкой L и H нужно перевести в базовое положение. Оно указано в инструкции к инструменту;
- Затем потребуется завести мотор пилы и дать ему время для прогрева;
- Как только цилиндр мотора станет теплым, нужно начать поворачивать штатный болт L по ходу стрелки часов. Это нужно делать до того момента, пока ДВС не раскрутиться до максимальных оборотов. Сразу после этого болт потребуется повернуть на четверть оборота назад. Затем болтом T нужно настроить работу мотора на холостом ходу, поворачивая его в разные стороны;
- Далее к пиле Карвер потребуется подключить тахометр, и найти максимальные обороты мотора. Для этого базовый болт H нужно поворачивать до момента, пока обороты на тахометре не совпадут с указаниями в инструкции по эксплуатации инструмента.
В конце потребуется заглушить двигатель пилы, а затем снова завести его. Если регулировка выполнена правильно, то двигатель инструмента начнет работать стабильнее, без провалов при наборе высоких оборотов.
Когда необходима настройка карбюратора?
Изначально, с момента продажи инструмента, все карбюраторы отрегулированы и настроены еще на заводе-изготовителе. Однако, в процессе работы настройки понемногу сбиваются, а режим функционирования изменяется в соответствии с условиями эксплуатации. Признаками неполадок в работе карбюратора могут быть:
- слишком высокий расход бензина, из выхлопной трубы идет густой дым;
- мощности двигателя явно не хватает для выполнения обычных задач;
- обороты двигателя «плавают»;
- после запуска мотор глохнет либо сразу, либо через несколько секунд;
- двигатель вообще невозможно завести;
- бензопила «стреляет», происходят резкие хлопки в двигателе инструмента.
Необходимо учесть, что на время обкатки нового двигателя карбюратор настраивается на пониженную подачу топлива, с целью ограничения мощности двигателя. После окончания обкатки подача топлива увеличивается до номинального значения. Эти настройки выполняются с помощью регулировочных винтов на корпусе карбюратора (их обычно два или три).
Нужна ли разборка
Регулировать карбюратор бензопилы можно вообще без какой-либо разборки, в редких исключения придётся лишь снять крышку воздушного фильтра. Здесь имеется немалая доля противоречия: с одной стороны бензопила рассчитана на беспрепятственный доступ к механизму регулировки, с другой — обращаться к нему рекомендуется как можно реже.
Правда, опытные вальщики и пильщики всегда имеют при себе плоскую отвёртку с длинным жалом и периодически подстраивают карбюратор. Объясняется это просто: при изготовлении бензопилы её карбюратор проходит грубую регулировку, рассчитанную на определённый состав воздуха и топлива. Понятно, что условия на месте работы отличаются от стендовых.
При смене марки бензина или, например, повышении влажности воздуха опытный пользователь бензопилы всегда подкорректирует качество смеси для большей производительности и меньшего износа поршневой части. Но это, повторимся, требует немалого опыта работы с конкретной бензопилой и знания особенностей её поведения. К тому же регулировка происходит невероятно тонкая — винты подкручивают всего на 1/10…1/20 оборота.
Другой повод для регулировки — ремонт или замена карбюратора. В любом случае, настройку качества смеси нужно проводить, только если исправность карбюратора достоверно известна (нет мусора, прокладки не травят), воздушный фильтр чист, свеча, сцепление и система зажигания в полном порядке. Иначе велика вероятность, что неисправность в один момент устранится и регулировка резко станет некорректной, а двигатель начнёт работать на износ.
Применение Patriot PT 3816
Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.
Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.
Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.
Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.
Неисправности китайской бензопилы: обзор популярных и пути их решения
Купить дешевую бензопилу производства Китая не составляет особой сложности: на рынках, в строительных гипермаркетах и в онлайн-магазинах представлено огромное количество бензоинструмента из Поднебесной. Однако за низкой ценой почти всегда скрывается плохое качество.
К наиболее популярным неисправностям китайских бензопил следует отнести:
- Плохую работу системы смазки. Засоренные масляные каналы прочищаются, а если вышел из строя масляной насос, то необходима замена.
- Рвется тросик стартера.
- Поломку пластмассовой оси стартера. Для его замены подойдет обычный металлический болт.
В случае малейшего подозрения на неправильную работу бензопилы, стоит сразу же произвести полную диагностику инструмента. Только при правильной эксплуатации и своевременном обслуживании можно рассчитывать на продолжительный срок использования бензопилы.
Казалось бы, зачем бензопила дачнику, который занимается выращиванием овощей и фруктов, или владельцу загородного дома, имеющему небольшой садик и несколько клумб? Вопрос отпадает, когда возникает желание построить баньку, обновить теплицу, повалить старое дело или просто сделать скамейку для отдыха. К сожалению, любой механизм периодически нуждается в профилактике и смене запчастей, а для этого надо хорошо разбираться в устройстве изделия, к тому же ремонт бензопилы своими руками сэкономит время и деньги.
Как производится регулировка карбюратора на бензопилах
Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора
Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.
ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы
Как настроить карбюратор бензопилы, если она вообще не заводится
Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:
- винт L – на один оборот;
- винт H – на полтора оборота.
ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия
Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.
ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.
Статья по теме:
Как правильно и точно отрегулировать карбюратор: пошаговая инструкция
Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.
Иллюстрация
Описание действия
Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта
Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения
При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть
В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)
В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная
Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке
Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро
После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах
Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.
Watch this video on YouTube
Видео
Полезное видео о прочистке и настройке карбюратора:
Смесь называют нормальной, если бензин и воздух связаны в ней весовым соотношением 1:15. Мощность двигателя при работе на такой смеси на 4-5% ниже максимальной, а расход топлива примерно настолько же выше минимально возможного. Наибольшую мощность двигатель развивает, когда работает на обогащенной смеси, в которой это соотношение колеблется от 1:12,5 до 1:13. В тех же случаях, когда нужно добиться наибольшей экономичности, количество воздуха, приходящееся на 1кг бензина, увеличивается до 16-16,5 кг (обедненная смесь). При дальнейшем увеличении содержания воздуха в смеси она все больше обедняется и вскоре становится неработоспособной. Если же напротив, содержание воздуха в смеси уменьшать, то при соотношении от 1:12,5 до 1:6,5 (богатая смесь) двигатель «плохо тянет» из-за большой потери мощности и работает крайне неэкономично.
Регулировку карбюратора производят только на горячем двигателе, по этому перед началом регулировки необходимо прогреть двигатель. Винт качества смеси полностью заворачивают, а затем выворачивают на пол оборота — оборот. Вращая регулировочный винт холостого хода, добиваются минимального устойчивого вращения коленчатого вала, а затем постепенно отворачивают винт качества смеси (обедняя смесь) до возникновения перебоев в работе двигателя. После медленно заворачивают винт холостого хода (обогащая смесь), пока двигатель не начнет работать устойчиво. Вновь заворачивают винт качества смеси, уменьшая частоту вращения, находя новое положение винта холостого хода. Как и в первом случае, эти операции повторяют до тех пор, пока не будет получена минимальная, но вполне устойчивая частота вращения коленчатого вала.
Правильность регулировки количества смеси проверяют резким открытием и закрытием дросселя. Если двигатель глохнет при резком открытии дросселя, следует завернуть винт качества на 1/4-1/2 оборота (смесь обогатится), а если останавливается при резком закрытии дросселя — настолько же вывернуть (смесь обеднится).
Правильная регулировка карбюратора — залог минимального расхода топлива при максимальной отдаче мощности от двигателя.
ЯПОНСКИЙ КАРБЮРАТОР? РАЗБЕРЕМСЯ !
(диагностика, настройка и ремонт карбюраторов Японских мотоциклов)
Журнал «Мото» №2 1999 год.
Привычная картина: купил человек мотоцикл. В нормальном состоянии, да и пробег небольшой. Только вот беда — мотор с перебоями работает: плохой запуск соседствует с провалами на средних и высоких оборотах. Причин может быть две: либо зажигание барахлит, либо система питания. Электроника на «японцах» — эталон надежности и подводит редко. Зато карбюраторы шалят значительно чаще. Постоянный автор журнала Сергей РЫБАКОВ знаком с ними не понаслышке — за его плечами многолетняя практика ремонта мотоиномарок.
Карбюраторные проблемы заявляют о себе обычно тогда, когда мотоцикл оживляют после долгой спячки. Но мотор то железный, возразите вы, что ему будет. Дело в бензине. Проболтавшись в баке пару лет, горючее становится абсолютно непригодным (срок его годности всего полгода) Во-первых, в процессе хранения в топливе происходят необратимые изменения легкоиспаряющиеся фракции улетучиваются. Во-вторых, при контакте с воздухом бензин непрерывно окисляется и в нем увеличивается содержание смол. Цвет его меняется до коричневого.
Вроде бы ничего страшного. Промыл бак и катайся. Но не все так просто. Если во время отстоя краник пропускал топливо, а так нередко и случается, дело плохо. Со временем, в результате постоянного испарения бензина, внутри на стенках образуется короста из смол, а малокалиберные жиклеры забиваются напрочь. Эти отложения с трудом берут даже сильные растворители. Посоветую применять импортные препараты специально предназначенные для чистки карбюраторов. Попадаются среди них и подделки, их выдаст запах керосина и ароматизаторов. В тяжелых случаях приходится пробивать жиклеры механическим путем — тонкой прочищающей проволочкой для игл от отечественных шприцев
Разбираем бензопилу Штиль, Гудлак и другие
Но бывает так, что в интернете нет видео по разборке той модели, владельцем которой вы являетесь. В этом случае разборка бензопилы Штиль может быть выполнена по текстовой инструкции, которую вы также можете скачать из интернета. Например, вы можете скачать подробную текстовую инструкцию для модели Stihl Ms 180.
Имеется ещё один вид инструкций – это фото-инструкция, по которой может быть произведена, например, разборка бензопилы Гудлак.
Ещё один способ получения информации о том, например, как разобрать бензиновую пилу «Партнёр», — это специализированные форумы. На них вы можете получить консультацию по каким-либо специфическим вопросам, например, что лучше засовывать при разборке пилы «Хускварна» в камеру сгорания верёвку с узелками или блокировать крыльчатку вентилятора?
