Как правильно отрезать трубу под углом

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки.
Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси.
В месте будущего среза выполняется пунктирная разметка.
Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Обычная перпендикулярная резка под 90º

Некоторые считают, что здесь даже не нужно делать никакой разметки, особенно, если в руках крупная болгарка с большим отрезным диском. Однако после, при совмещении труб, отрезанных без разметки, могут возникнуть проблемы. Для того, чтобы их избежать, можно использовать обычную изоленту или малярный скотч, который наклеивается вокруг трубы. При этом, его края в начальной и конечной точке должны идеально совпасть. Если всё сделано правильно, после резки две трубы совместятся, образовав идеально ровную магистраль, без лишних зазоров.

При помощи изоленты разметка делается довольно просто

Заключительная часть

Не стоит думать, что болгарка с отрезным диском – это инструмент, используемый исключительно для демонтажа металлоконструкций и не требующий аккуратности в работе. Скорее, наоборот. УШМ требует предельной концентрации внимания и аккуратности в работе. Это довольно травмоопасный инструмент, а потому, при работе с ним, не стоит забывать не только о правильности разметки, но и о требованиях безопасности.

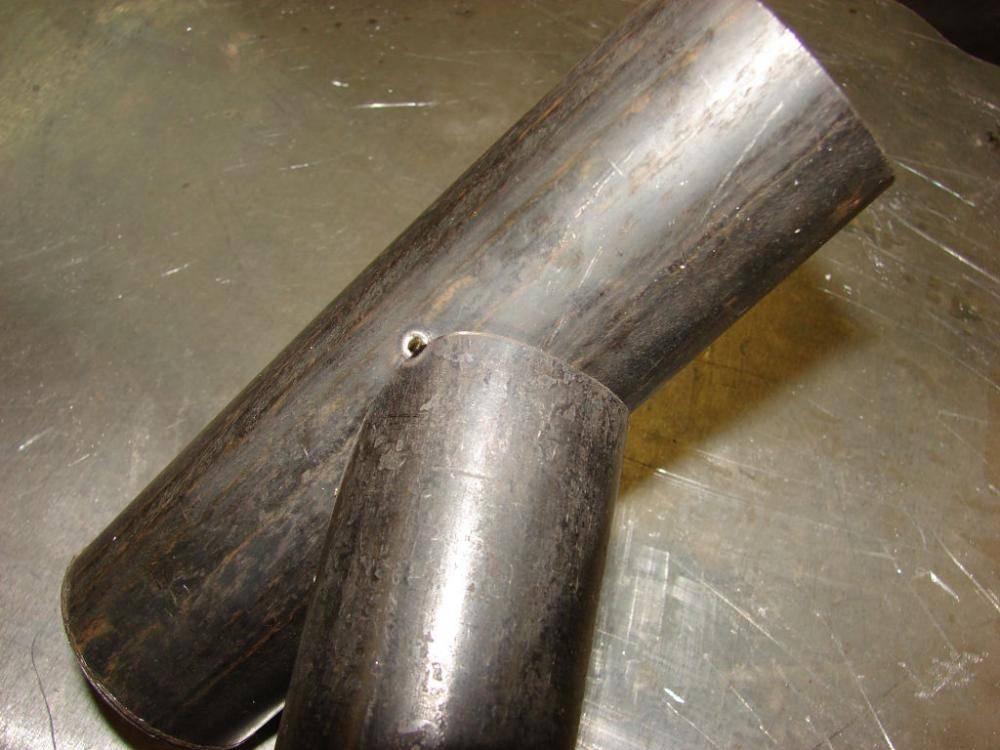

Только точный расчёт и резка позволит идеально совместить трубы под углом

Напоследок предлагаем посмотреть небольшой видеоролик, который немного больше расскажет о методах работы болгаркой.

Watch this video on YouTube

Резка цилиндрической трубы под углом 45º

Часто приходится отрезать трубы под углом 45º, что для многих становится довольно серьёзной проблемой. Главная задача такого реза, чтобы после совмещения составляющих получился идеальный угол 90º. При помощи рулетки решить такую проблему достаточно сложно, но есть способ, который поразит некоторых начинающих мастеров своей простотой. Для его воплощения в жизнь понадобится обычный лист бумаги, формата А4. Его необходимо сложить по диагонали, точно совместив верхнюю и боковую грань. Лишнюю часть листа удаляем. Теперь нужно ещё раз сложить полученный треугольник так, чтобы линия сгиба проходила от его вершины к центру основания. Шаблон готов, можно приступать к разметке трубы.

При помощи обычного листа бумаги выполняется диагональная разметка трубы

Как пользоваться бумажным шаблоном для разметки распила под 45º

Получившийся сложенный вдвое треугольник делим на 2 части и, обернув вокруг трубы, фиксируем положение при помощи малярного скотча. При этом шаблоны должны располагаться так, чтобы один край основания совпал с другим. Теперь у нас есть 2 заготовки нужного диаметра. При помощи ножниц скругляем верхний угол обеих, подгоняя одну к другой. Остаётся лишь надеть шаблон на трубу и отметить место реза при помощи мела или простого карандаша.

Остаётся лишь аккуратно разрезать металл по отмеченной линии

Стусло для плинтусов

Плотницкое стусло — это устройство для резов под определенным наклоном. Его используют с ножовкой. В принципе, можно стусло сделать самостоятельно, собрав направляющую из досок и сделав в стенках пропилы. В продаже же есть различные модели стоимостью от 15$ до нескольких сотен долларов. Отличаются они возможностями, материалами, хотя все называются «стусло». Профессиональные модели сделаны на основе хорошей ножовки, имеют шкалу, которая позволяет выставлять пилу как надо. С таким инструментом не проблема выставить любой нужный угол реза, чтобы правильно отрезать плинтус для идеальной стыковки.

Профессиональное плотницкое стусло — инструмент с широким диапазоном

Самое простое стусло представляет собой пластиковый П-образный профиль, в стенках которого сформированы прорези. Эти прорези используются как направляющая для ножовки. Они не позволяют полотну отклоняться. В любом варианте присутствует два реза — прямой и под 45 градусов. В некоторых может быть еще пару вариантов.

Как запилить плинтус под 45 градусов? Один из способов — использовать стусло

Иногда ножовка идет в комплекте, иногда нет. Обычно те, что в комплекте, не слишком хороши. Ножовку можно использовать любую, подбирая полотно под материал, который планируется резать

Важно чтобы полотно свободно двигалось в прорезях

Как разрезать профильную трубу вдоль или поперек: методы разметки и резки

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по косильной лески или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – леска нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм — его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Резка профильной трубы большого диаметра

Металлопрофиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм.) можно было использовать тонкие диски размером около 1 мм., то для прорезания толстостенного металла берут 2 мм. дисковые круги. Соответственно резать толстые стены удобнее диском большого диаметра при помощи мощной крупногабаритной строительной болгарки — бытовые устройства не обладают достаточной мощностью для быстрого проведения работ, а их маленькие диски быстро стачиваются.

При выполнении работ руководствуются следующими правилами:

При прорезании тяжелых труб следует располагать их на ровной поверхности или низких опорах с таким расчетом, чтобы при резке последнего участка он не изменял своего положения или опускался вниз, препятствуя сжиманию режущего инструмента своими стенками.
Если поверхность ровная, полностью производят разрез каждой грани, переворачивая деталь, при неровный опоре последние перемычки немного не дорезают, давая возможность заготовке отделиться под собственным весом, после чего выступающий участок зашлифовывают.
При работе с болгаркой для резки тяжелых металлических элементов необходимо обязательное использование защитного кожуха — вероятность расслоения диска на отдельные элементы слишком высока.

Многие работают с неправильно выбранным направлением вращения на себя — это приводит к тому, что острая кромка металла постоянно задирается, инструмент труднее удержать в фиксированном положении, а отрезной диск быстрее стачивается. К тому же обратное направление вращения отрезного круга опасно с точки зрения техники безопасности.

Другие варианты

Неплохой вариант изготовления шаблона — использование для разметки короткого отрезка трубы большего диаметра, направляющая кромка которого предварительно обрезана под нужными углами. При разметке деталь одевают на обрезаемую трубу, после чего размечают ее поверхность маркером или чертилкой. Второй способ — жесткая фиксация шаблона на заготовке с помощью клиньев или струбцин с дальнейшей резкой диском по металлу с легким прижимом к боковой поверхности шаблонной детали.

Чтобы не резать металлические трубы или лист железа на глазок, некоторые домашние умельцы используют самодельные крепежные приспособления к болгарке, жестко закрепляя ее на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный ровный разрез расположенной под диском детали, если на станине станка закрепить металлические направляющие, то при прикладывании к ним заготовки можно получить любой нужный угол разреза.

Как правильно резать трубы из разных металлов под 45 градусов и 90 градусов

Как срезать трубу под определённым углом? Про прямолинейный рез уже было сказано. Далее рассмотрим приёмы разделения трубчатых заготовок из различных металлов с использованием слесарного стусла по металлу

Помимо удобства реза, стусло минимизирует количество опилок, что немаловажно, если работы ведутся в домашних условиях

Слесарное стусло состоит из двух узлов:

Ручной ножовки, которая имеет верхние трубчатые направляющие, которые позволяют удерживать инструмент строго перпендикулярно направлению резки;
Швеллероподобного корпуса, в котором предварительно выполнены отверстия — прорези с обеих сторон, чтобы помочь работающему делать точные угловые пропилы (обычно 90° и 45°, но бывают стусла с угломером, на которых можно выполнять угловые резы в диапазоне углов от 100 до 1150).

На заметку: Слесарное стусло рассчитано на работу с ручным инструментом (электроинструмент не подходит из соображений безопасности). Крепить его можно обычными струбцинами на верстаке, хотя есть модели со сквозным креплением на болтах.

Различают литые и штампованные сусла. Первые хотя и дешевле, но плохо работают в условиях периодически возникающих напряжений изгиба.

Важно верно подобрать исполнение ножовки. Для угловых резов подходит только прецизионный инструмент с верхними направляющими, которые дополнительно подстраховываются от изгиба пружинными ограничителями

Выбор типоразмера слесарного стусла производят по следующим параметрам:

Ширине стусла, которое определяет максимальный диаметр заготовки.
Длине стусла, с увеличением которого возрастает точность отрезки.
Наличию угломера.
Глубине и ширине сквозных пропилов в боковых стенках швеллера: чем они глубже, тем менее чувствительно стусло к изменению режимов резания – состоянию смазки, повышению температуры ножовочного полотна и заготовки. С другой стороны, когда отпиливать трубы большого диаметра, то увеличенная ширина пропилов отрицательно скажется на точности.
Материалу корпуса: стальные (литые или штампованные) стусла следует однозначно предпочитать пластиковым, хотя последние и легче.

Как отрезать трубу под углом в 45 градусов? При работе со слесарным стуслом вначале нужно запилить материал, а затем, убедившись в перпендикулярности стенки, постепенно увеличивать усилие нажима на ножовочное полотно.

Резка под 45 градусов

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего постепенно ее углубляя до полного отделения кромок.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4 Пример выполнения реза под углом 90 градусов

Изготовление трубореза своими руками

Если по каким-то причинам нет возможности приобрести профессиональное устройство, то его вполне реально изготовить своими руками из обычных материалов, доступных практически каждому. Преимущества такого варианта в следующем:

обойдется такое устройство дешевле магазинного;
его можно приспособить конкретно под свои потребности (обрезка труб заданных параметров);
при его изготовлении можно научиться новому и приобрести ценный опыт, который пригодится в других областях.

Что понадобится для работы

Чтобы изготовить инструмент самостоятельно, требуется небольшой набор инструментов и материалов:

набор гаечных ключей;
отвертки;
ножовка для работы по металлу;
квадратная катанка;
пружина;
ножовочные полотна.

Также в работе понадобятся болт и винты специальных размеров, которые зависят от параметров самого устройства. Металлические заклепки выбираются обычных размеров (диаметр 0,4 см).

Последовательность работ связана с этапами изготовления левой (1), правой половины (3) инструмента и их сборки. Чертеж для примера приведен ниже.

Цифрой 2 обозначены обрезки полотна, 4 – прижимной винт. Размеры указаны в миллиметрах и могут быть пропорционально пересчитаны под конкретно вашу модель.

Резка под 45 градусов

Одним из частных примеров подобной ситуации является необходимость отрезать металлическую трубу под углом в 45 градусов. Такая резка материала часто требуется при прокладке водопроводных коммуникаций или систем отопления. В этом случае приходится иметь дело со стальными трубами.

Для этих целей обычно применяются привычные трубы цилиндрического сечения. Если же речь идёт о монтаже каких-то металлоконструкций, то чаще применяются профильные трубы прямоугольного или квадратного сечения.

Основная проблема здесь состоит в том, что для того чтобы соединяемые элементы совпадали, разрез должен быть максимально ровным, а значит особенно пристальное внимание следует уделить разметке материала. В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги

Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу

В случае, когда требуется резка под углом, в качестве разметочного шаблона можно использовать простой квадратный лист бумаги. Его необходимо сложить строго по диагонали, после чего обернуть шаблоном трубу.

При этом необходимо тщательно следить за тем, чтобы сторона листа, которая располагается ближе к торцу трубы, был перпендикулярен её центральной оси. Далее с помощью разметочного материала наносится ряд пунктирных линий и после того, как разметка будет выполнена по всей окружности шаблон можно убрать.

Фото шаблона для резки труб — вид сбоку

Заготовка из трубы большего размера

Разметка реза под 45 с помощью шаблона

Если же предстоит резка профильной трубы, то здесь целесообразно изготовление специального шаблона из такой же трубы, но большего сечения. При этом использовать измерительные приспособления придётся только один раз. Для нанесения разметки потребуется использовать транспортир или строительный угольник.

После отпиливания шаблона, трубы, подлежащие разрезанию можно просто вставить в него и разметить. Такой подход позволит значительно сэкономить время работ и резать профильную трубу под 45 градусов будет удобно.

Что касается того, чем пользоваться при проведении работ, то здесь стоит выбирать наиболее подходящий и привычный. Это может быть и простая ножовка по металлу, и болгарка с установленным отрезным диском.

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной косильной лески. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по косильной лески среза большего профиля. А уже по ней разрезается саматруба.

В тексте описаны способы, как резать трубу под углом в 45 градусов. Когда разметка уже завершена, рекомендуется использовать болгарку. С ее помощью получится выполнить ровный разрез. Ее заменить можно с помощью ножовки по металлу. Еще разрезать изделие получится сваркой, но нужен опыт обращения с инструментом, в противном случае будут неровности. «Как ровно отрезать трубу – инструменты и способы отрезания».

Трубы – широко распространенный строительный материал. Их применяют в монтаже разных систем. В процессе монтажа случают ситуации ситуация, когда трубы необходимо стыковать под углом. Технология производства таких работ не является стандартной, но знать о ней нужно.

Чтобы создать сложную конфигурацию соединения, требуетсярезкатруб под углом. Мы расскажем, как выполняются такие операции и какие существуют методы резки.
