Выполнение отверстия с квадратным сечением
Для получения квадратного отверстия применяются два способа.
- Первый требует использование круглого сверла и напильника. Для работы необходимо отметить область выреза и его центр, после чего сначала высверливается отверстия малого диаметра, а затем выполняется вырез по отмеченным границам и с помощью напильника шлифуется до ровного среза.
- Второй способ выполняется с помощью специальной насадки, режущая кромка которой выполнена в виде треугольника Рёло. Ось во время сверления не остается на месте, а перемещается по траектории описывающей прямоугольник. Такой инструмент позволяет получить отверстие с ровными и параллельными краями. Площадь необработанных углов при этом составляют 2% от площади выреза.
ЧИТАТЬ ТАКЖЕ: Как и чем соединять поливочные шланги, Ремонт своими руками и ногами
Как правильно сверлить бетон дрелью?
Обычно подобные работы производятся в последующих случаях:
- предварительная отделка помещений;
- установка встраиваемой мебели и техники;
- установка проводки и сантехники, когда коммуникации требуется забетонировать.
При использовании победитовой насадки в процессе работ требуется временами использовать железный пробойник, который подбирают под размер создаваемого отверстия. Таковой инструмент позволяет дрели не заклинить при глубочайшем погружении сверла: пробойник помещают в бетон и углубляют средством ударов молотка, чтоб сделать дырку в стенке, разрушив уплотнение.
Этот процесс довольно длинный, кандидатурой может служить внедрение алмазных коронок: дрель, снаряженная такими насадками, не застрянет в бетоне.
Работа ударной дрелью с алмазной коронкой
- Перед тем как просверлить отверстие в стенке, требуется установить подходящую насадку, за ранее убедившись в исправности инструмента и целостности сверла.
- Сверлить бетон требуется аккуратненько, при использовании маломощной техники продолжительность непрерывной работы дрели не должна составлять больше 10-12 минут. Если сверление затянулось по времени, требуется делать перерывы, чтоб мотор устройства остыл.
- После того как сверлить бетонную стенку стало понятно, то в дополнении стоит учитывать, что для каждого нового отверстия требуется обрабатывать насадку. Можно смочить поверхность водой, чтоб облегчить функцию и сберечь металл от деформации.
Весь процесс работы можно поглядеть на :

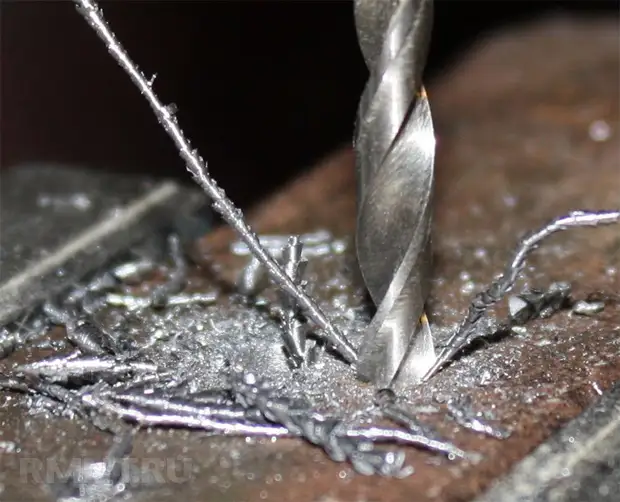

Режимы сверления
Очень важно правильно закрепить и направить сверло, а также выбрать режим резания. При выполнении отверстий в металле сверлением важными факторами являются количество оборотов сверла и усилие на подачу, прилагаемое к сверлу, направленное по его оси, обеспечивающее заглубление сверла при одном обороте (мм/об)
При работе с различными металлами и свёрлами рекомендуются различные режимы резания, причём чем твёрже обрабатываемый металл и чем больше диаметр сверла, тем меньше рекомендуемая скорость резания. Показатель правильного режима — красивая, длинная стружка
При выполнении отверстий в металле сверлением важными факторами являются количество оборотов сверла и усилие на подачу, прилагаемое к сверлу, направленное по его оси, обеспечивающее заглубление сверла при одном обороте (мм/об). При работе с различными металлами и свёрлами рекомендуются различные режимы резания, причём чем твёрже обрабатываемый металл и чем больше диаметр сверла, тем меньше рекомендуемая скорость резания. Показатель правильного режима — красивая, длинная стружка.
Воспользуйтесь таблицами, чтобы правильно выбрать режим и не затупить сверло преждевременно.
Таблица 1. Рекомендуемые скорости резания отверстий L/D ≤ 3, приведённые для быстрорежущей стали средней твёрдости
| Подача S, мм/об | Диаметр сверла D, мм | |||||||||
| 2,5 | 4 | 6 | 8 | 10 | 12 | 146 | 20 | 25 | 32 | |
| Скорость резания v, м/мин | ||||||||||
| При сверлении стали | ||||||||||
| 0,06 | 17 | 22 | 26 | 30 | 33 | 42 | — | — | — | — |
| 0,10 | — | 17 | 20 | 23 | 26 | 28 | 32 | 38 | 40 | 44 |
| 0,15 | — | — | 18 | 20 | 22 | 24 | 27 | 30 | 33 | 35 |
| 0,20 | — | — | 15 | 17 | 18 | 20 | 23 | 25 | 27 | 30 |
| 0,30 | — | — | — | 14 | 16 | 17 | 19 | 21 | 23 | 25 |
| 0,40 | — | — | — | — | — | 14 | 16 | 18 | 19 | 21 |
| 0,60 | — | — | — | — | — | — | — | 14 | 15 | 11 |
| При сверлении чугуна | ||||||||||
| 0,06 | 18 | 22 | 25 | 27 | 29 | 30 | 32 | 33 | 34 | 35 |
| 0,10 | — | 18 | 20 | 22 | 23 | 24 | 26 | 27 | 28 | 30 |
| 0,15 | — | 15 | 17 | 18 | 19 | 20 | 22 | 23 | 25 | 26 |
| 0,20 | — | — | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 |
| 0,30 | — | — | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 19 |
| 0,40 | — | — | — | — | 14 | 14 | 15 | 16 | 16 | 17 |
| 0,60 | — | — | — | — | — | — | 13 | 14 | 15 | 15 |
| 0,80 | — | — | — | — | — | — | — | — | — | 13 |
| При сверлении алюминиевых сплавов | ||||||||||
| 0,06 | 75 | — | — | — | — | — | — | — | — | — |
| 0,10 | 53 | 70 | 81 | 92 | 100 | — | — | — | — | — |
| 0,15 | 39 | 53 | 62 | 69 | 75 | 81 | 90 | — | — | — |
| 0,20 | — | 43 | 50 | 56 | 62 | 67 | 74 | 82 | – | – |
| 0,30 | — | — | 42 | 48 | 52 | 56 | 62 | 68 | 75 | — |
| 0,40 | — | — | — | 40 | 45 | 48 | 53 | 59 | 64 | 69 |
| 0,60 | — | — | — | — | 37 | 39 | 44 | 48 | 52 | 56 |
| 0,80 | — | — | — | — | — | — | 38 | 42 | 46 | 54 |
| 1,00 | — | — | — | — | — | — | — | — | — | 42 |
Таблица 2. Поправочные коэффициенты
| Наименование и марка обрабатываемого материала | Твёрдость НВ | Поправочный коэффициент | |
| Быстрорежущими свёрлами | Твердосплавными свёрлами | ||
| Сталь углеродистая качественная конструкционная | |||
| 10, 15, 20 | 156 | 1,2 | 1,2 |
| 30, 35, 40 | 143-207 | 1,3 | 1,2 |
| 170-229 | 1,2 | 1,3 | |
| 207-269 | 0,8 | 1,0 |
Таблица 3. Обороты и подача при различном диаметре сверла и сверлении углеродистой стали
| Диаметр сверла, мм | Число оборотов, об/мин | Подача, мм/об |
| до 5 | 2000-1300 | 0,10-0,20 |
| 5-10 | 1300-700 | 0,15-0,30 |
| 11-15 | 700-400 | 0,20-0,40 |
| 16-20 | 400-300 | 0,25-0,45 |
| 20-30 | 300-200 | 0,40-0,60 |
Таблица 4. Рекомендации при сверлении аустенитной стали (наиболее сложно обрабатываемой)
| Диаметр сверла, мм | Число оборотов, об/мин | Подача, мм/об |
| 1,59 | 1500 | 0,025 |
| 3,18 | 800 | 0,065 |
| 6,35 | 400 | 0,125 |
| 12,70 | 150 | 0,280 |
| 20,64 | 180 | 0,255 |
| 25,40 | 150 | 0,280 |
Вольфрамовые сверла для кирпича и камня
Вольфрамовые буровые коронки изготовлены из карбида вольфрама. Их применяют, когда необходимо просверлить отверстия в таких сверхпрочных и значительных по толщине материалах, как камень, бетонные и газобетонные блоки, кирпичная или каменная кладка. Могут быть размером от четверти дюйма (5 мм) до полутора дюймов (40 мм).
Сверла по камню, у которых хвостовики с круглым сечением, могут использоваться в обычных патронах дрели. Но еще лучше работать ударным сверлом SDS по бетону, у которого хвостовик не проскальзывает и быстро вставляется и извлекается из патрона дрели.
Сверла из карбида вольфрама используют в ударных дрелях-шуруповертах типа импакт, Hammer или Percussion, которые своим ударным воздействием или бурением измельчают участок кирпичной кладки, контактирующий с концом сверла.
Этими сверлами также можно сверлить предварительные отверстия в дереве, но эти отверстия более грубые, а само сверление будет идти медленнее. Предназначенное для древесины сверло пробивает слой, а вольфрамовое просто действует грубо и протыкает его. Для не слишком тонких строительных работ подойдет и этот вариант.
Emrys2 CC BY SA v3.0 / Wikimedia Commons
Сверло по камню, имеющее хвостовик SDS
Montauk, Creative Commons Attribution-Share Alike 3.0 Unported / Wikimedia Commons
Хвостовик SDS у сверла
Eugene Brennan
Дюбели для крепления к стене шкафов, кронштейнов и прочего, которые закрепляются в бетонной стене. С указанием максимального и минимального размера винта. Чтобы сделать отверстия, используют вольфрамовое сверло
ВНИМАНИЕ!
При сверлении стекла или кирпичной кладки необходимо надевать респиратор, чтобы защитить легкие от мельчайших твердых частиц.
Наиболее подходящий способ
Вы должны решить, чем лучше сверлить бетонные стены. Часто задействуется обычная дрель. Удобно, если она будет двуручной, что облегчит процесс, ведь мастеру потребуется прилагать много усилий.
Если же в квартире планируются масштабные работы, то просверлить стену можно с помощью перфоратора. Для проделывания отверстий внушительного диаметра стоит взять мотобур. Его мощность должна начинаться от 5 кВт. Подобных бытовых моделей не существует, поэтому запитать за счет однофазной сети такое устройство не получится.
Перфоратор
Эффективность этого инструмента довольно высока благодаря опции долбления, но данное оборудование обходится дороже ударной дрели. Когда думаете над тем, чем сверлить бетонную стену, рекомендуется рассмотреть именно перфоратор, который использует принцип вращения и возвратно-поступательные движения рабочей части, что ускоряет выполнение задачи. Ячеистый бетон лучше так не сверлить, ведь он полностью разрушается под подобным воздействием из-за своей хрупкости.
Когда на поверхности обычного бетона имеется отделка из штукатурки, при проделывании отверстий следует быть осторожным, чтобы не осыпалась облицовка. Для того чтобы просверлить отверстия в бетоне, дополнительно к инструменту нужно использовать специальные буры с диаметром от 4 до 8 см. Для того чтобы исключить лишние траты, нужно подобрать диаметр сверла по соответствующему параметру дюбеля.

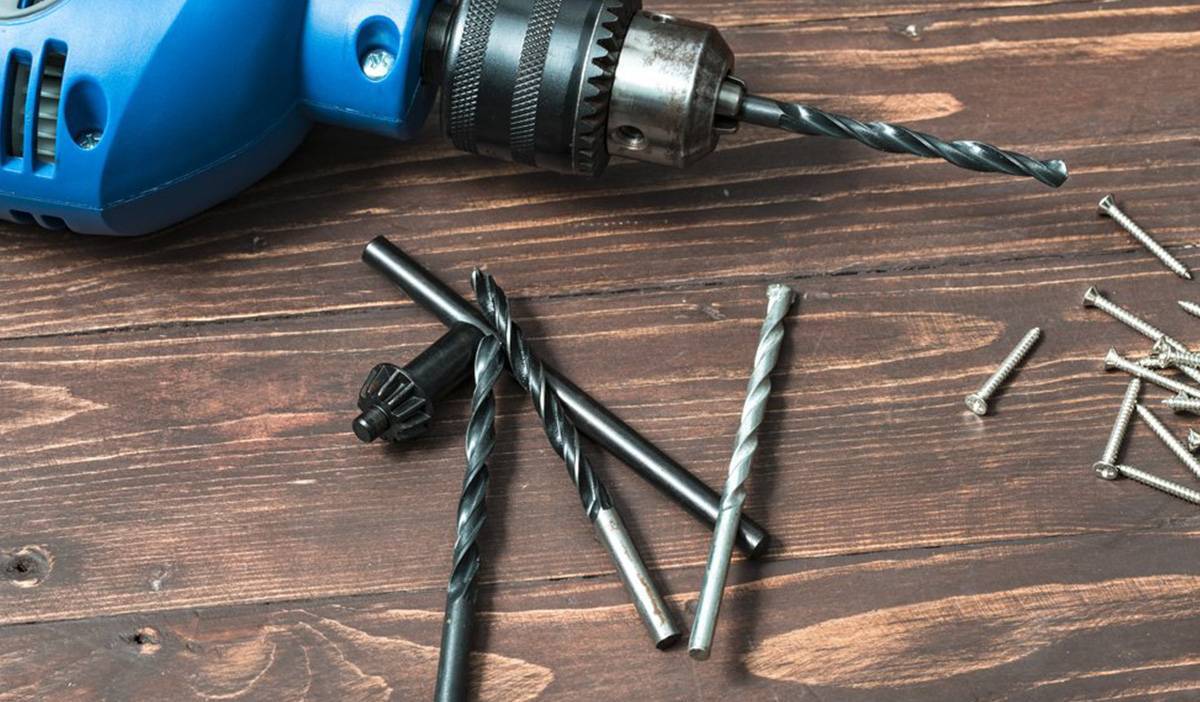

Бытовая дрель VS шуруповерт
Думая над вопросом о том, чем сверлить в квартире бетонную стену, можете выбрать дрель. От того, насколько верно будет выбрано сверло, зависит результат и сохранность оснастки. Рекомендованы расходники с треугольными наконечниками. Лучше, если они будут изготовлены из твердосплавного металла. Сверло может застрять и больше не продвигаться. При этом нужно временно поработать пробойником.
Задумываясь над тем, как просверлить шуруповертом бетон, стоит позаботиться о том, чтобы не вывести из строя инструмент. Решением может стать более мощная техника. Но когда подходящего оборудования нет в наличии, можно попробовать осуществить работы тем инструментом, который есть под рукой. Дополнительно к нему используется молоток и пробойник.
Сверло должно быть предназначено для работы по металлу. Но вам следует быть готовым к тому, что после таких манипуляций оно больше не будет пригодно. Когда сверлить бетон приходится без перфоратора и лишь с использованием шуруповерта, хорошо, если оборудование будет иметь ударную функцию. Дополнительно к модели нужно использовать оснастку с твердосплавной рабочей частью для кирпича.
Алмазное сверление
Наиболее эффективно просверлить отверстия в бетонной стене можно посредством алмазного бурения. Особенность проведения этих работ заключается в том, что двигаться можно даже под наклоном. Сразу же можно заняться установкой подрозетников или других приборов. Пыли образуется совсем немного. Основным недостатком такого сверления является порой неподъемная цена на оборудование и внушительная стоимость самих работ.
Изготовление отверстий для труб
Как вырезать отверстие в кирпичной стене, стене из бетона или стене (полу) с отделкой? В первую очередь требуется подобрать правильное оборудование, способное справиться с поставленной задачей.
Инструменты для подготовки отверстий
Чем просверлить отверстие под 110 трубу? Подготовка отверстий в стенах или иных перекрытиях чаще всего производится при помощи дрели или перфоратора и специальных сверл – коронок, которые подбираются в зависимости от материала перегородки:
чтобы просверлить отверстие в ламинате, в гипсокартоне или дереве, в керамограните, в пенобетоне, металле потребуются простые стальные сверла;
Сверла-коронки для изготовления отверстий
чтобы просверлить отверстие в бетоне или кирпичной основе потребуется победитовое сверло, которое отличается от стального инструмента наличием более прочной кромки;
Сверло для бетонных и кирпичных оснований
чтобы аккуратно просверлить отверстие в столешнице или керамической плитке, потребуется алмазное сверло.
Сверла с алмазным напылением
Если керамическая плитка еще не уложена на поверхность стены или пола, то отверстия вырезаются заранее. Сделать работу можно болгаркой или иным режущим инструментом.
Для изготовления каналов под трубы разного диаметра также можно использовать:
болгарку. При помощи режущего инструмента можно самостоятельно прорезать отверстия в металлических конструкциях, бетоне и кирпиче, керамической плитке. Рез производится по ранее нанесенной разметке.
Если отверстие вырезается в отделочном материале, например, керамической плитке, то работа выполняется до фиксации плитки;
Изготовление отверстия в керамической плитке болгаркой
лобзик. При помощи лобзика вырезаются отверстия в дереве, деревоплите и ее налогах (ДСП, ДВП и так далее), гипсокартоне. При использовании прочного лезвия возможно резать керамическую плитку. Работа также выполняется до крепления выбранного отделочного материала.
Вырезание отверстия при помощи лобзика
Технология сверления
Независимо от материала стен и декоративной отделки технология сверления отверстий одинакова:
- начальная стадия сверления – это нанесение разметки. В соответствии со схемой будущего трубопровода размечаются места сверления стен (пола или потолка).
Рекомендуется отметить не только центр расположения трубы, но и максимальные размеры окружности, чтобы в случае соскальзывания сверла вернуться в нужную область;
- определение диаметра. Если прокладка магистрали через стену (пол, потолок) производится в гильзе и с обязательным утеплением, то размер проходного отверстия должен быть увеличен на толщину дополнительных материалов;
- сверление отверстия. Если необходимо изготовить отверстие под углом к стене или иной перегородке, то работа выполняется в аналогичном порядке.
Изготовление отверстия для прохода трубы
Если необходимо просверлить отверстие в бетонной или кирпичной стене, отделанной керамической плиткой, то работа выполняется в следующем порядке:
- разметка. Область расположения трубы отмечается маркером или карандашом. Для исключения возможности повреждения плитки, расположенной вблизи, область вокруг предполагаемого отверстия обклеивается малярным скотчем;
- сверление начинается коронкой с алмазным напылением на малых оборотах дрели (перфоратора) с постепенным увеличением мощности;
Изготовление отверстий в керамической плитке
- после прохождения слоя керамики устанавливается победитовое сверло, при помощи которого проделывается отверстии в стене.
В ходе выполнения работы сверло может перегреваться, что приводит к снижению мощности используемого оборудования. Для снижения температуры инструмент постоянно смачивается холодной водой.
Как еще можно подготовить отверстие для проведения труб в керамической плитке, смотрите на видео.
Чтобы упростить процесс нанесения разметки и снизить риск ошибки, можно воспользоваться специальными шаблонами (лекалами).
Шаблон для отверстий разных диаметров
Дополнительное оборудование можно изготовить самостоятельно или приобрести в специализированных магазинах.
Все зависит от насадки
Перед началом ремонта необходимо составить небольшую смету по монтажным работам, чтобы понять какая именно оснастка понадобится в процессе.
Все насадки для дрели можно разделить по виду работ:
- для проделывания отверстий;
- для углового сверления;
- упоры для дрели;
- для шлифовки;
- для резки;
- для полировки;
- насадки-миксеры.
А также по виду материала, на котором происходят работы:
- бетон;
- кафель;
- дерево;
- металл.
Немаловажными факторами также являются длина оснастки и сплав, из которого выполнена насадка.
Для каких работ может понадобиться сверление:
- прокладка сантехнических магистралей;
- штробление стен для прокладки электрических кабелей;
- сверление подрозетников;
- мелкие отверстиях для навесных шкафов и полок.
Что делать, если при сверлении отверстия в бетоне сверло капитально застряло в стене
В основном бур заклинивает в результате попадания между куском щебня и арматурой, особенно при глубоком сверлении. Если при запуске инструмента только раздается характерное гудение и больше ничего, то это явный признак застрявшего инструмента
Начиная работы важно не только знать, как в стене сделать дырку, но и как извлечь застрявшую насадку
Если дрель оснащена функцией реверса, то можно попробовать включить ее. За счет обратного вращения сверло высвободится. Этот способ подойдет, если застревание было замечено сразу, и ситуация не успела усугубиться.
В противном случае первое, что необходимо сделать в подобной ситуации, – прекратить процесс и выключить инструмент. Сразу пытаться извлечь насадку руками или дрелью бесполезно, так как бур может обломиться. В этом случае будет сложнее его вынуть.
Застрявшую насадку вынимают из дрели, и в инструмент вставляют другое сверло меньшего диаметра. Аккуратно, не задевая насадку, освобождают от бетона пространство вокруг заклинившей детали. Когда освободится достаточно места, бур можно вынуть из стены руками или длинногубцами.
Есть более необычные способы достать застрявшее сверло. Когда значительная его часть торчит из стены, можно надеть на нее газовый ключ и попытаться раскрутить его в обратную сторону. Если руками повернуть ключ не удается, можно попробовать сделать это при помощи молотка.
Другой способ: высверлить обломок насадкой большего диаметра. Уже проделанное отверстие расширяется до куска застрявшего сверла. Далее есть два варианта: тонким сверлом расширять пространство вокруг обломка или попытаться сразу извлечь обломок длинногубцами.
Если место для отверстия, в котором застряла насадка, жестко закреплено планом помещения и перенести его на несколько сантиметров нельзя – то насадку или обломок нужно вынимать, а на место расширенного отверстия вставлять деревянную пробку (нагель). В противном случае обломок проще оставить в стене, а торчащий наружу кусок (если есть) спилить. Образовавшуюся в процессе вынимания дыру заделывают раствором.
Что делать если сверло или бур застрял в стене
Даже зная, как сверлить перфоратором правильно, можно столкнуться с проблемой, когда сверло застревает в стене. Чаще всего причиной становится попадание насадки между камнем и железной арматурой. Такое случается, если сверло очень глубоко проникает в стену. Не надо дальше нажимать на спусковой крючок и расшатывать инструмент. Насадка может сломаться, а достать быстро и легко получается не всегда. Самое худшее – сгорит перфоратор. Если бур застрял в стене, патрон от него освобождают. В инструмент вставляют тонкое сверло и аккуратно высверливают кусок бетона возле застрявшей насадки. Попадать на нее не нужно. Постепенно, не торопясь, вокруг застрявшей насадки удастся выдолбить куски бетона и гальку. После этого сверло можно достать из стены.

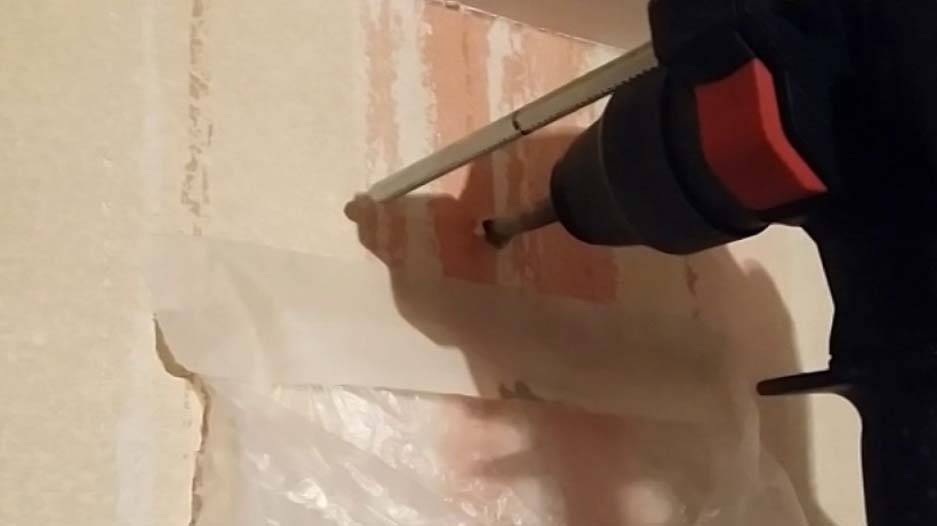

Для уменьшения пыли при работе можно использовать скотч и пакет
Получение большого отверстия
Домашние умельцы часто интересуются, как сделать отверстие в дереве большого диаметра. Для этого можно использовать несколько способов:
- Очерчивается окружность необходимого диаметра. Небольшим сверлом ведется засверливание внутри окружности отверстий. Затем с помощью стамески вырезаются перемычки.
- Берется водопроводная труба. Одна сторона затачивается под зубья в сторону направления реза. Во второй делается отверстие под вороток. Труба приставляется к поверхности и начинается медленное вращение.
- На первом этапе сверлится сквозное отверстие меньшего диаметра. На втором — берется коронка, которая вводится на максимальную глубину. На завершающей стадии стамеской выбивается недосверленная древесина. Сколов не произойдет, потому что коронкой уже задано направление.
Сверла по дереву имеют обширную классификацию. В домашних условиях это важный предмет. Однако для каждого вида работ требуется применение определенного инструмента. С помощью одного изготавливаются отверстия, другого — потаи, третьего — пазы. Зная все эти тонкости, необходимо иметь комплекты таких сверл, которые никогда не залежатся в домашнем хозяйстве.
Замена шпильки
Как вытащить болт с сорванной резьбой
Плановую замену шпилек и ремонт головки лучше проводить одновременно. При простой замене, пред тем как выкрутить ее следует смочить тормозной жидкостью или ВДшкой. Откручивать следует специальным вывертышем шпилек или газовым ключом. Выкручивание, особенно вначале, следует проводить плавно, без рывков.
Если не хватает усилия, можно использовать удлинитель
Здесь важно чувствовать усилие и не пропустить момент, когда шпилька начнет скручиваться и ломаться. При первых признаках, лучше нанесите еще раз тормозную жидкость и дайте ей постоять. Займитесь следующей деталью
Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали
Займитесь следующей деталью. Шпилька выкручена, переходите к следующей. После откручивания всех шпилек возвращаемся к закисшей детали.
Пытаемся выкрутить ее. Может получиться, но нередко такая деталь обламывается. Если получилось, устанавливаем головку с прокладкой на место и начинаем затягивать гайки по схеме, соблюдая момент обтяжки:
- Сначала подтягиваем каждую гайку, идя по кругу специальным ключом с динамометром;
- Затем проходим несколько раз после небольшого перерыва для уплотнения прокладки;
- Делаем окончательную обтяжку гаек. Момент затяжки ГБЦ для разных моделей двигателей разный, это значение лучше узнать из руководства по ремонту.
Сорванную шляпку можно приделать
Это способ из категории «голь на выдумку хитра». Берем гайку, диаметр которой больше диаметра стержня хотя бы на 1 миллиметр и просто привариваем ее к обломку. Во время сварки металл должен, как следует прогреться, расшириться. Соединяем стержень и гайку, получаем узел, который нужно полить водой. Когда узел остынет, можно аккуратно выкрутить обломок.
Таким образом, мы узнали, какие существуют способы для извлечения сломанных крепежных элементов. Надеемся, что они помогут вам самостоятельно решить эту небольшую, но досадную проблему, которая порой возникает в практике домашних мастеров. Но лучше, чтобы вам доставались крепкие и неломкие болты, шпильки и винты.
