Работаем с лазерным уровнем
Очень большое количество инструментов имеет минимальный набор кнопок для руководства ими. Стандартный набор составляет следующие механизмы:
- Фиксатор устройства самостоятельной регулировки.
- Кнопка подключения к питанию.
- Переключатель режимов работы нивелира.
Иногда приборы обеспечивают регуляторами скорости подачи лазера, а также механизмами отключения тех видов лучей, которые не используются в работе на данный момент. Дорогие варианты оснащаются пультами дистанционного управления. Они позволяют на расстоянии производить управленческую функцию и не прикасаться к инструменту. Это является залогом того, что настройки прибора сохранятся и не будут сбиты неосторожным движением.
Проекция линии в горизонтальной плоскости является наиболее востребованной в строительных работах. Для ее получения следует установить прибор на нужной высоте, включить его и получить проекцию отметки в необходимом месте. Бывают случаи, когда закрепление нивелира на необходимой высоте невозможно. Такое происходит при разметке потолка для сооружения подвесной конструкции. При таком раскладе требуется перенести отметку в максимально высокое положение. Потом с помощью рулетки отмерять уровень, который вам необходим. Этот метод можно использовать и при нанесении нескольких параллельных линий. Более предпочтительно приобретение нивелира, способного создавать круговые отметки. В любом случае желательно наличие в приборе большого угла рассеивания лазерных лучей.
Разметка вертикальных линий производится по тому же принципу, что и горизонтальных. После включения нивелира вы получите проекцию по вертикали. Для разметки при сооружении различных перегородок желательно использовать лазерный уровень с возможностью полного развертывания вокруг своей оси. Благодаря таким приспособлениям можно проложить линию по потолку или стенам, не применяя никаких больше средств.
Проекция креста наиболее часто используется в работе плиточников. Пересечение вертикальной и горизонтальной линий позволяет контролировать состояние шва между плитками. Также можно использовать эту проекцию при сооружении различных конструкций.
Способность нивелира создавать вертикальную проекцию луча вверх и вниз от приспособления делает возможным перенос фигур даже очень сложной формы на поверхность потолка. Инструмент устанавливается таким образом, чтобы нижняя линия соприкасалась с необходимой точкой разметки. Потом автоматически переносим ее на потолок. Используя прибор с такой функцией, можно легко и просто делать разметку на полу, затем перенося ее на необходимую поверхность.
Проекция наклонных линий применяется при строительстве лестничных пролетов. При этом разметка наносится под углом. Перед использованием следует отключить механизм самовыравнивания и выставить уровень под нужным углом, применяя специальную шкалу на приборе или штативе.
- Возможности лазерного нивелира
- Выбираем нивелир
- Учимся пользоваться лазерным нивелиром
- Приступаем к работе
- Способ применения нивелира в зависимости от вида выполняемых работ
Умение пользоваться лазерным нивелиром позволяет мастеру быстрее и качественнее выполнять целый ряд работ. Выравнивание поверхностей, установка плинтусов, окон или предметов интерьера — эти и многие другие операции гораздо удобнее делать с таким инструментом, чем с его предшественниками (отвесом и строительным уровнем). А при выполнении работ в помещениях с большой площадью лазерный нивелир окажется незаменимым.
Пошаговая фотоинструкция по нивелированию оптическим прибором
Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.
Как установить штатив
Главная задача при установке штатива – соблюсти правильную горизонталь основания.
| Иллюстрация | Описание действия |
| Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы. | |
| Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку. | |
| Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании. |
Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.
Монтаж и настройка нивелира
Иллюстрация Описание действия
Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора
Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий
Настройка фокусировки прибора
Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:
| Иллюстрация | Описание действия |
| Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром. | |
| А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё. |
Измерение и фиксация значений
Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.
| Иллюстрация | Описание действия |
| Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке. | |
| Фиксируем данные. | |
| После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько. |
Оштукатуривание с помощью маяков и нивелира
Данный способ является одним из самых точных и быстрых современных методов, при котором в сжатые сроки образуется идеально ровная поверхность.
Как выполнить работу при помощи нивелира и маяков:
- Предварительно подготавливаем и обрабатываем поверхность грунтовкой.
- Размечаем вертикальные линии, на которых будут находиться маяки, отступив от угла 10 см таким образом, чтобы расстояние между соседними соответствовало на 15-20 см меньше, чем длина правила.
- На лазерном нивелире включаем режим, благодаря которому оформляем вертикальную плоскость.
- На смежных стенах, которые примыкают к ремонтируемой настенной поверхности, отмечаем точки, имеющие расстояние 5 см от углов.
- По меткам выставляем плоскость нивелира.
- На расстоянии 4 см от края делаем метки на правиле.
- При помощи нивелира выставляем вертикально по меткам правило, в результате — между ним и стеной получается зазор, который, в зависимости от неровности, соответствует плюс-минус 1 см.
- В полученный зазор устанавливаем маяки и убеждаемся в том, что они будут проходить в любой точке установки, даже в случае необходимости передвижения лазерной вертикальной плоскости.
- После окончательной разметки и контроля за выполненными действиями подготавливаем штукатурку и небольшим количеством обрабатываем настенную поверхность, соблюдая при этом разметку через каждые полметра.
- Приставляем маяк к настенной поверхности и обрабатываем штукатуркой.
- Присоединяем правило к маяку, в необходимых местах подправляем, подбиваем, чтобы произошло совмещение меток на правиле с лазерным лучом. Если эту процедуру выполнять руками, а не правилом, то можно согнуть маяки.
- С маяка и правила снимаем излишки штукатурки.
- Еще раз контролируем вертикальность маяка и оставляем на некоторое время, чтобы маяк смог застыть.
- Переходим к следующему маяку.
- После высыхания всех маяков подготавливаем штукатурную смесь, которую наносим между двумя маяками.
- Медленными движениями снизу вверх прижимаем правило к маякам и, покачивая инструмент вправо-влево, разглаживаем штукатурку.
- С правила убираем излишнюю смесь.
- При помощи мастерка или шпателя заполняем щели в настенной поверхности.
- При помощи правила совершаем финишный проход.
- Переходим к следующим двум маякам.
- В результате выполненной работы наблюдается практически идеально ровная поверхность, которая готова под финишную отделку.
Кроме того, нивелир находит применение при построении прямого угла в ванной или на кухне, а также для установки мебели, имеющей крупные размеры. В этом случае необходим инструмент, позволяющий выстраивать вертикальные перпендикулярные плоскости. В настоящее время практически каждая модель обладает подобным режимом. Как проверить ровность стен и провести необходимые перпендикулярные плоскости:
- По меткам, которые отмечались при выравнивании стены, выставляем уровень относительно подготовленной настенной поверхности. Можно также отметить новые метки, после чего проконтролировать, чтобы лазерная плоскость была идеально параллельна настенной поверхности и отбить прямой угол.
- После этого размечаем смежную стену.
- Следуя вышеперечисленным указаниям, отбиваем и выставляем маяки.
- Обрабатываем настенную поверхность штукатурным составом.
- В результате — между плоскостями получается угол, соответствующий 90 градусов.
Как настраивать лазерный нивелир
В инструкции, прилагаемой к устройству, тоже имеется информация о том, как правильно настроить прибор. Производитель описывает этот процесс довольно-таки подробно, но не всегда понятно. В общем-то, настройка лазерного уровня – процедура, стандартная для большинства моделей.
Начнем с самых простых нивелиров. Обычно у них имеется два или три пузырьковых уровня – по ним и следует настраивать данные приборы. Осуществляется это путем подкручивания винтов.
Впрочем, даже если прибор оснащен функцией самовыравнивания, то это не значит, что он действительно выравнивает себя сам. Это произойдет лишь при крохотном отклонении – не более 10 — 15 градусов. Когда поверхность более неровная, приходится вручную подкручивать винты (как и при работе с простейшим устройством).
Лазерный уровень призменного типа позволяет при работе создать два луча, проецирующих на объект вертикальную и горизонтальную линии. Они могут излучаться одновременно, а также есть возможность выбрать лишь один из них. Кроме того, некоторые модели создают линии отвеса и лазерные точки (зенит, надир). Их тоже можно включать и отключать.
А ротационный лазерный нивелир, кроме вышеперечисленных, имеет еще две настройки. Это величина угла сканирования и скорость вращения луча лазера. При этом проецирует луч он только в одной плоскости, но некоторые модели могут проецировать вертикальную ось.
Профессионалы, давая советы, как работать с лазерным уровнем, рекомендуют при его использовании включать лишь необходимые в данный момент функции. К примеру, когда проверяется, насколько вертикален проем двери, вовсе ни к чему горизонтальная составляющая. Вполне можно оставить только вертикальный луч – так и батарея дольше продержится, и энергии меньше израсходуется.
Настройка лазерного уровня
Переходим к вопросу, как настроить лазерный уровень. В принципе, производители обо всем этом пишут в инструкциях. Но не всегда все в них понятно.
Надо отметить, что настройка для большинства приборов – процедура одинаковая. К примеру, самый простой инструмент. Как было сказано выше, сначала надо выставить прибор по горизонту, для сего подкручивают винты и смотрят на два пузырьковых уровня.
Если используется для нанесений линий призменный нивелир, то можно на плоскость наносить сразу две линии: горизонтальную и вертикальную. Но можно отключить одну из них, если этого не требуется. С помощью таких моделей можно наносить линии отвеса – зенит, или устанавливать только лазерные точки – надир. Обе функции можно включать и отключать, если это требуется.
Настройка лазерного уровня Источник instrumentru.ru

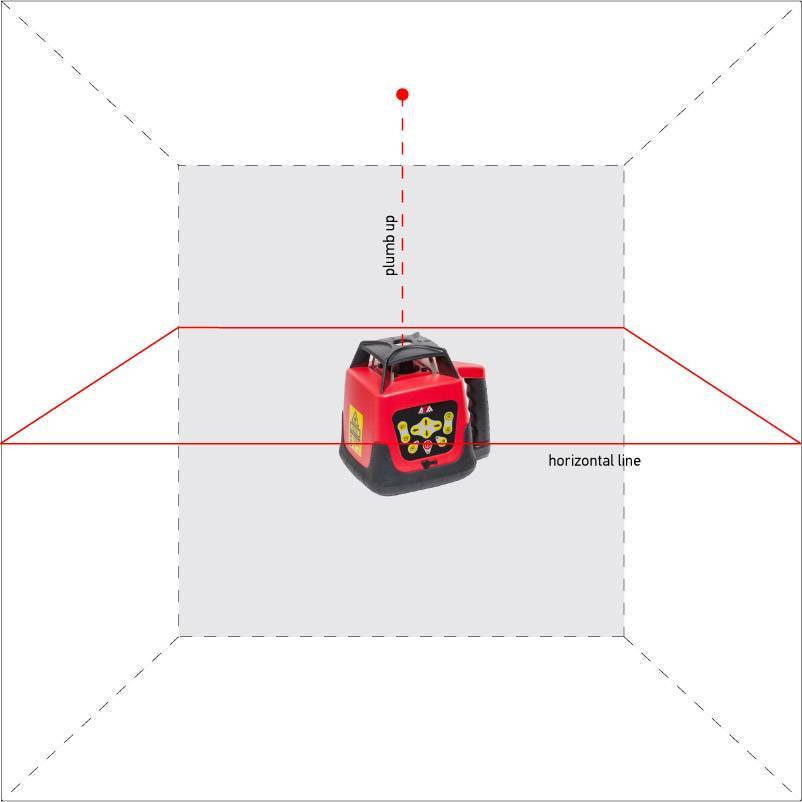

У ротационных нивелиров, кроме выше обозначенных функций, есть ещё две, которые можно настроить. Это угол сканирования и скорость вращения лазерного луча. Единственное надо отметить, что ротационный инструмент проецирует луч только в одной плоскости. Хотя сегодня уже появились модификации, с помощью которых можно дополнительно отбить и вертикальную ось одновременно.
Как видите, настраивать лазерный уровень и работать с ним несложно. Но если приобрести к нему несколько дополнительных приспособлений, то качество конечного результата будет выше. Поэтому поговорим об этих дополнениях.
Возможности лазерных построителей Источник avatars.mds.yandex.net
Дополнительные приспособления
Начнём с уже упомянутого выше приёмника лучей. Отличное дополнение к лазерному нивелиру, если работы проводятся на улице. С этим прибором можно увидеть луч лазера, даже если на улице ярко светит солнце. При этом максимальное расстояние работы, указанное в паспорте или инструкции, увеличивается в два-три раза. Самое главное – надо приобретать приёмник той же марки, что и лазерный уровень. Устройства разных марок, как показывает практика, могут не подходить друг к другу и работать некорректно.
И ещё один момент – не все лазерные инструменты могут работать с приёмниками.
Мишень
Это пластиковая пластинка, на которой нарисованы концентрические круги и нанесены горизонтальная и вертикальная линейки. Очень похожа на бумажную мишень для стрельбы, отсюда и название приспособления.
Пластинка используется в тех случаях, когда расстояние между плоскостями большое. К примеру, метров 40-50. А точку относительно другой, расположенной на противоположной стене, надо сместить на несколько сантиметров выше или ниже горизонта. Разглядеть на таком расстояние – попали ли вы в требуемое место – невозможно. Потому что след от маркера или карандаша на стене будет просто не видно. Вот и вешают мишень, в которую попасть не составит особого труда.
Здесь же хотелось бы добавить, что некоторые марки лазерных уровней комплектуются прицелами. Его устанавливают на корпус инструмента. У него есть своё название – оптический визир. С помощью такого приспособления попасть точно в цель можно даже со 100 м.
Мишень лазерного уровня Источник i.simpalsmedia.com
Рейка
Это устройство необходимо, когда требуется нанести несколько параллельных линий одномоментно, расстояние между которыми одинаковое. С помощью рейки также можно изменить высоту установки самого лазерного инструмента, если последний монтируется на штативе.
Особенности работы с уровнем
Определение маяков может потребоваться в разных ситуациях, не только для выравнивания чернового пола. Поэтому нужно ориентироваться в правилах работы с уровнем при различных условиях: уметь правильно установить, настроить и проверить результаты.
Как выравнивается вертикальная поверхность?
С целью получения ровных стен установка и настройка аппарата производится так, чтобы на выходе получилась проекция луча в вертикальной плоскости. Желательно работать с несколькими контрольными метками, что позволит проверить качество поверхности. Останется лишь определить наиболее высокую точку.
Крестовая проекция лучей
Этот способ отлично подходит для реализации технологии укладки керамической плитки. Чтобы в результате получить пересечение двух линий под прямым углом, нужно одновременно использовать два луча: в вертикальной и горизонтальной плоскостях.
На поверхности стен в центральной точке крестовой проекции будет установлена плитка.
Плоскости под наклоном
В данном случае прибор на штативе закрепляется под нужным углом. Если функционалом предусмотрено самовыравнивание, то его рекомендуется отключить. Результатом будет лазерный луч, который проецируется на поверхность под углом.
Горизонтальная линия (монтаж плинтуса, наклейка обоев и элементов декора)
Прямую линию большой протяженности обычно сложно выдерживать при выполнении отделочных работ вручную. В этом случае также подойдет нивелир. Однако в настройках выбирается один луч, который передает проекцию в горизонтальной плоскости. При этом нередко требуются специальные инструменты, в частности рейка.
Ее используют для нанесения параллельной лазерной проекции линии.
Изменение конфигурации помещения, перепланировка
В данном случае задействуют два режима работы – одновременно в разных плоскостях. Если нужно перенести перегородку, достаточно расположить уровень для определения маяков, а затем проверить степень искривления поверхностей. После этого можно приступать к возведению новых стен.
Расположение предметов мебели
Работать с нивелиром в данном случае нужно аналогичным образом, что и в случае с плиткой. Задействуют сразу две проекции, в центральной точке крестовины устанавливают угловой участок полки, шкафчика и пр. Используя измерительные инструменты, можно за один цикл работы уровня закрепить несколько предметов мебели
.
Как пользоваться нивелиром
Сначала прибор необходимо настроить, чтобы он позволял делать точную разметку.
Настройка лазерного уровня
- Установите прибор на ровной плоскости или закрепите на штативе.
- Произведите выравнивание по горизонту путём вращения винтов пузырькового уровня. В некоторых моделях встроено два или три уровня. Но есть модели с самовыравниванием. И если нивелир стоит неровно, подаётся звуковой сигнал. Его отсутствие говорит о том, что устройство стоит правильно. Но это не означает, что прибор сам себя может выравнивать. Здесь тоже нужно подкручивать винтики.
- Если ваш уровень создаёт вертикальные и горизонтальные линии, то настройте его на одновременное излучение или отключите одну из них.
- В некоторых моделях есть возможность излучения линий и точек, отключение которых тоже регулируется.
- Настройте величину угла и скорость вращения луча, если эти функции есть.
Если нивелир может работать с приёмником лазерного луча, то установите его. Использование приёмника позволяет увеличить дальность в два раза. Если такой функции нет, то купите отражательную пластину. Она увеличивает точность и дальность замеров. Её нужно закреплять на объекте.
Отключение ненужных в данный момент функций позволяет увеличивать время работы прибора от батареек или одного заряда аккумулятора.
Работа на полу с использованием нивелира
При строительстве лазерный уровень существенно облегчает установку лаг для пола на одном уровне.
Включите прибор. Красная линия покажет нулевой уровень будущего пола.
Лазерный нивелир строит линию по всему периметру помещения. Получается плоскость. От неё можно откладывать любые размеры.
Установите лаги по лазерным линиям.
После укладки с помощью нивелира проверьте уровень. Для этого положите доску боковой поверхностью на лагу и направьте луч. Проведите по нему линию маркером.
Переставляйте мишень на каждую лагу. Если они установлены горизонтально, то лазерный луч пройдёт по маркерной отметке. Если нет, то положение лаги нужно отрегулировать, приподнимая и опуская её до совпадения отметки с лазерной линией.
Видео: Использование лазерного уровня для отделки помещений
Чтобы проверить ровность залитого бетона, поставьте веху в любой точке помещения и пометьте на ней уровень, который показывает красный луч. Пройдитесь так по другим точкам и сравните отклонения отметок.
Проверка ровности пола лазерным уровнем
Уровнем можно строить на полу прямые и перпендикулярные линии, чтобы ровно выложить плитку.
Лазерный уровень строит горизонтальные и перпендикулярные линии на полу
выравнивание стен. Этот вид работы демонстрирует, как устарели линейки и пузырьковые уровни. Пользуясь лазерным нивелиром, достаточно направить луч вдоль поверхности стены в любую сторону. С помощью линейки замерьте отклонение в разных точках луча;
укладка плитки. Делается аналогично работам на полу;
построение наклонных линий. Для этого направляют луч под углом. При отсутствии такой возможности наклоните корпус нивелира. В лазерных уровнях с режимом самовыравнивания нужно заблокировать эту функцию, иначе она будет препятствовать работе в наклонённом положении;
расклейка декора в любых помещениях. По вертикальному лучу выравнивают обои, плакаты. По горизонтальному делают бордюры на стенах, вешают элементы декора;
установка мебели, карнизов, техники. Одна криво висящая часть интерьера портит общее впечатление от красивой комнаты. Перевешивание с помощью линейки или уголка занимает намного больше времени, чем использование лазерного нивелира;
перепланировка помещений. Для монтажа перегородок достаточно навести луч в месте установки;
использование при измерениях. Нивелиром нельзя измерить расстояние, но можно облегчить процесс. Например, если нужно узнать высоту помещения с невертикальными стенами. Нужно направить луч вверх и измерить расстояние между полом и потолком.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.
Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.
Горизонтальная плоскость отображается на стенах
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

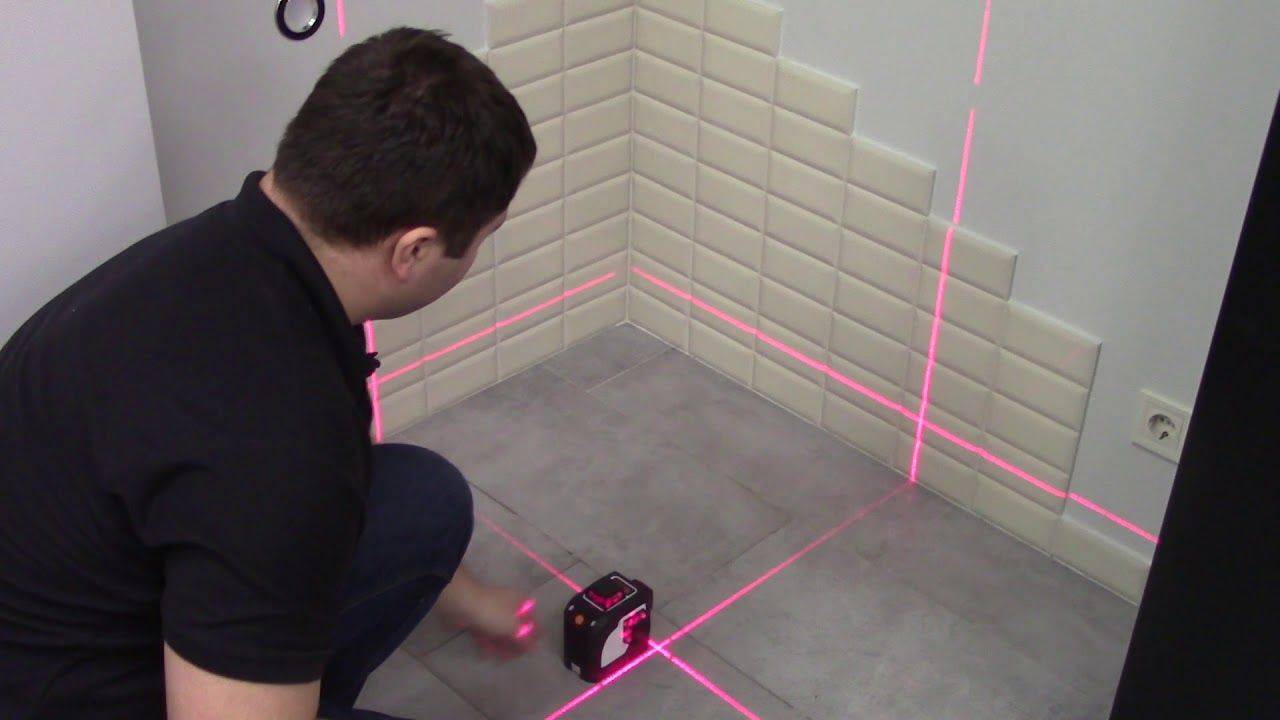

Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
- По той же методике можно проверить вертикальность углов.

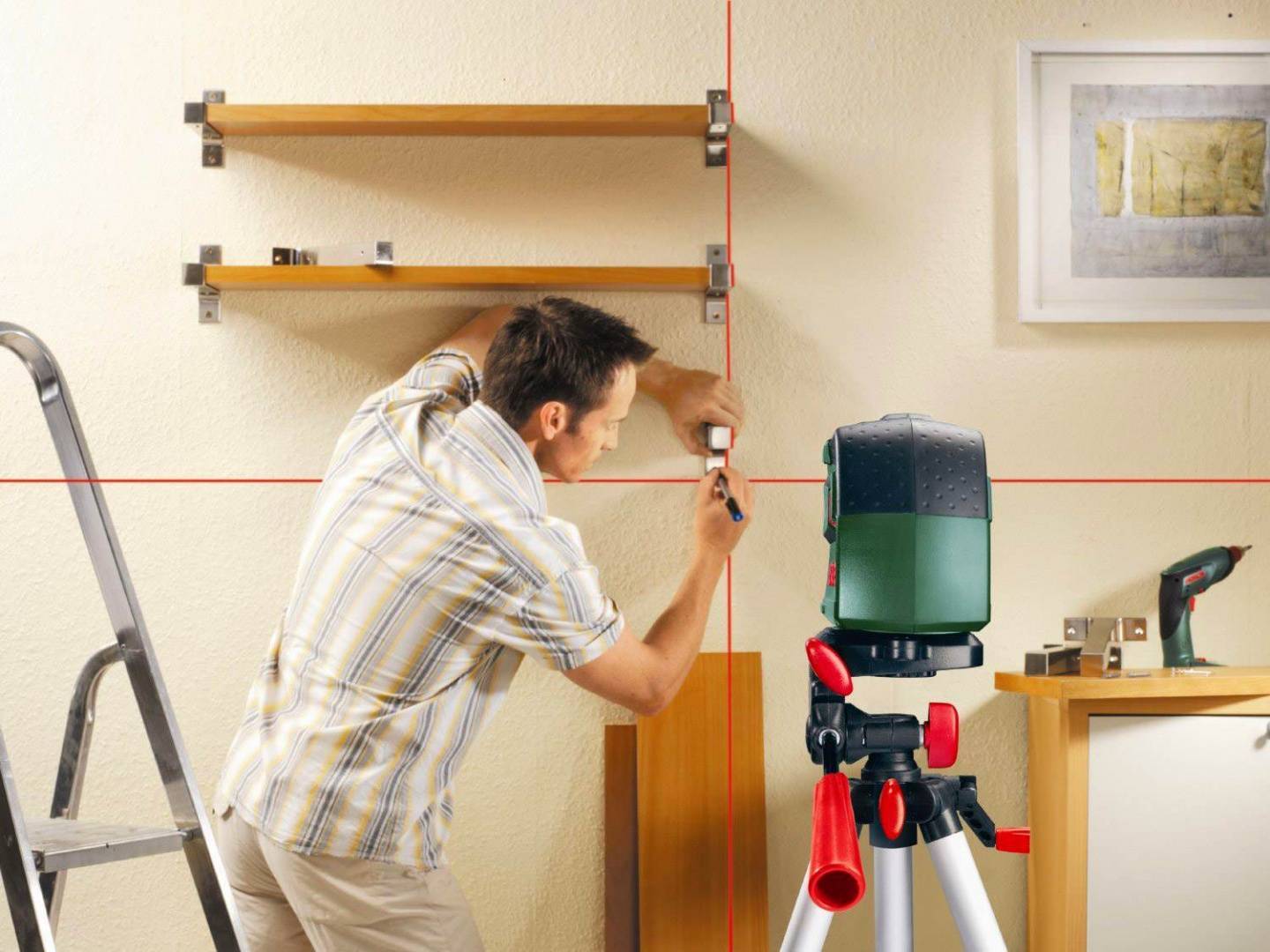

- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность откосов на окнах или дверях.
- Отметить линию для прокладки электропроводки.
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
