Как работает карбюратор бензопилы

Регулировка карбюратора бензопилы

Качество и производительность работы вашей цепной бензопилы зависит от множества факторов, но сегодня мы поговорим о неисправностях карбюратора. От работы этого узла зависит очень многое, в том числе и ваше хорошее настроение. Вы взяли бензопилу в руки, а она не завелась, или завелась и начала чихать и стрелять, при этом полностью потеряла мощность. Ваш день испорчен, а в голове мысли – в чем причина, где искать мастера и сколько будет стоить ремонт.

Запчасти бензопилы

Впрочем, заранее отчаиваться не стоит, большинство неисправностей карбюратора можно исправить собственными руками, или произвести регулировку в соседском гараже.

Регулировка карбюратора бензопилы Партнер 350 своими руками

Все карбюраторы на бензопилах Партнер 350 проходят заводскую настройку на специальных стендах. Регулировочные винты надежно зафиксированы пружинами и раскручиваются в процессе эксплуатации бензопилы крайне редко. Но регулировка карбюратора своими силами иногда требуется, хотя и нечасто.

Например, при сильном износе поршневой группы потерю компрессии и мощности можно компенсировать увеличением подачи топлива. Это приведет к перерасходу топлива, а поршневую группу менять все равно придется. Но ещё какое-то время бензопила может работать.

В отдельных случаях регулировка требуется после обкатки двигателя и при переходе на бензин другой марки.

Признаки того, что карбюратор надо регулировать:

1. Бензопила на холостых оборотах глохнет (мало оборотов) или оборотов слишком много, прокручивается цепь. Требуется регулировка холостых оборотов винтом T.
2. При нажатии ручки газа двигатель не развивает обороты, «проваливается». Не хватает топлива, смесь слишком бедная (мало бензина – много воздуха). Требуется регулировка винтами L и H.

Иногда эти проблемы возникают по другим причинам:

• забит воздушный фильтр;
• затруднена подача топлива из бензобака в карбюратор;
• забиты нагаром выхлопные окна и глушитель.

Нужно убедиться, что с этим нет проблем, и только тогда приступать к регулировке карбюратора.

Так выглядит забитый пылью и опилками фильтр

Необходимые инструменты

Потребуется крестовая отвертка для винта T. Винты H и L не имеют шлицов под отвертку. У них рифленая головка под торцевой ключ. Со снятой крышкой их можно крутить пальцами, ключом или пассатижами.

Для контроля за количеством холостых и максимальных оборотов можно использовать электронный тахометр. Если его нет, регулировку проводят на слух, по реальной работе двигателя.

Алгоритм регулировки карбюратора

В крышке бензопилы Партнер 350 есть специальные отверстия для регулировки. На практике регулировать карбюратор через них трудно. Проще снять крышку, тогда будет видно головки винтов.

Регулировка холостых оборотов

Бензопилу заводят. Винт T вращают маленькими шагами по 1/3-1/4 оборота в нужную сторону, добиваясь оптимальных оборотов, когда двигатель не глохнет, а цепь не вращается. Если цепь прокручивается, холостые обороты убавляют. Если выхлопы крайне редкие и двигатель глохнет, обороты прибавляют. Тахометр в этом случае практически не нужен. Но если его использовать, при правильной регулировке он покажет 2500 – 3300 об/мин.

Регулировка средних и высоких оборотов

Винт H регулирует подачу бензина (количество). Винт L регулирует количество воздуха, и это определяет пропорции бензина и воздуха в топливно-воздушной смеси (качество).

Несгоревшее при нехватке кислорода топливо будет вылетать в выхлопную систему. Тогда двигатель дымит и расходует лишнее топливо.

Поэтому винт H регулируют вместе с винтом L – увеличивая подачу топлива, увеличивают и подачу воздуха.

Основная регулировка карбюратора бензопилы Партнер 350 осуществляется двумя винтами: L, H

Удобнее всего проводить регулировку при работающем двигателе, поворачивая винты H и L на 1/4 оборота и пробуя, как реагирует двигатель при нажатии ручки газа. Если провалы в работе двигателя становятся меньше, винты выкручивают ещё на 1/4 оборота. Если двигатель стал работать хуже, настройки возвращают в исходное положение и проводят регулировку в другую сторону.

Заводские настройки карбюратора

Несмотря на стандарты, каждый карбюратор и бензопила имеют свои индивидуальные особенности. Заводская настройка аппаратными методами на оборудованных стендах позволяет отрегулировать карбюратор на самый оптимальный режим:

• Двигатель устойчиво работает на холостых оборотах, цепь не прокручивается.
• Пропорции бензина и воздуха в карбюраторе составляются оптимально, бензин выгорает полностью.
• При нажатии ручки газа двигатель сразу развивает максимальные обороты, при этом нет перерасхода топлива.

Именно поэтому при самостоятельной регулировке заводские параметры следует считать базовыми.

Видео регулировки карбюратора Партнер 350

Немного более сложный, но понятный алгоритм регулировки при заведенном двигателе показан на этом видео:

Из видео не до конца ясно, зачем нужно было закручивать винты до конца, а не начинать регулировку с имеющегося заводского положения винтов. Но финал положительный, настройщик неплохо отрегулировал карбюратор.

Устройство и принцип работы

Перед тем как начинать регулировку рекомендуется заранее изучить устройство карбюратора бензопилы. Чаще всего оно не зависит от модели, исключением могут являются лишь бензопилы китайского производства. Но всегда можно подсмотреть в инструкцию.

Важно, чтобы при этом были соблюдены пропорции, иначе есть риск выхода из строя двигателя, что может проявляться перерасходом топлива или полной остановкой устройства

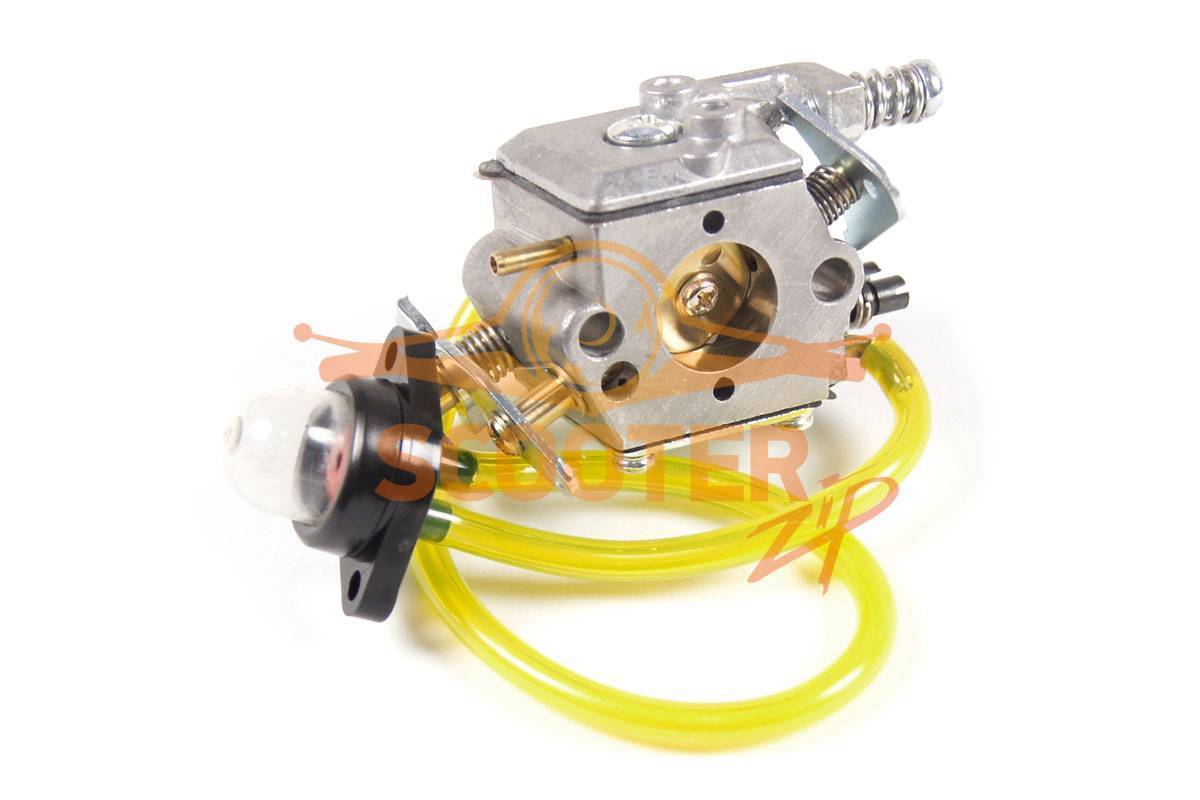

Основными частями карбюратора бензиновой пилы являются:

• трубка — выполняет функцию передачи воздуха, порционная подача возможна благодаря наличию заслонки;
• диффузор — данная деталь находится непосредственно у входного отверстия, через которое и подается топливо, способна ускорить поток воздуха;
• распылитель способен впрыскивать бензин в созданный поток воздуха;
• поплавковая камера представляет собой полость, служит для поддержания топлива на одном уровне, из нее бензин через жиклер подается в распылитель.

Принцип работы карбюратора бензопилы прост. Его строение позволяет воздуху проходить через трубку, при этом скорость можно регулировать заслонкой. После того как трубка будет открыта, активируется поплавок. Это приводит к тому, что воздух проходит через диффузор и смешивается с горючим. Дальше эта смесь двигается в цилиндр. Из-за разницы давления (в камере с поплавком оно практически равно атмосферному, а в трубке — разреженное) топливо всасывается в трубку, при этом чем его больше, тем больше будет оборотов двигателя мотопилы.

Чем промывать карбюратор бензопилы?

Для очистки сборки от упорной грязи лучше всего использовать продукт, который продается в цилиндрах под давлением. В комплект входит дозатор и длинная тонкая трубка, которая позволяет распылять изделие в любых труднодоступных местах.

Нужно помнить, что очистка карбюратора на бензопиле производится с помощью легковоспламеняющихся химических веществ. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Для очистки карбюратора на бензопиле агрегат нужно будет частично разобрать. Дроссельный клапан, регулировочные винты, корпус и другие части карбюратора нужно будет промыть очистителем бутылок и отложить до полного высыхания. После того как все элементы высохнут, агрегат можно собрать и установить обратно на бензопилу.

Регулировка карбюратора бензопилы – что нужно знать новичку?

Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.

Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.

Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.

Инструменты для регулировки

Чтобы настроить карбюратор, вам понадобится отвертка Phillip или щель различной длины или толщины, размер в зависимости от конструкции этого агрегата и особенностей сборки двигателя Следует отметить, что некоторые производители изготавливают карбюраторы, предназначенные для использования специальных инструментов.

В частности, для настройки карбюраторов Husqvarna и других импортных инструментов могут понадобиться специальные отвертки. Этот вопрос целесообразно уточнить даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.

Кроме того, для промывки и очистки устройства вам понадобится очищенный бензин или ацетон. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед промыванием карбюратор демонтируется, все резиновые или пластиковые детали, которые могут пострадать от контакта с агрессивными химическими соединениями, удаляются.

Для разборки карбюратора используются гаечные ключи открытого типа или гаечные ключи. Внутренние каналы промываются в специально отведенных лотках, иногда для этого используют пластиковые шприцы.

Принцип работы карбюратора бензопилы — назначение регуляторов

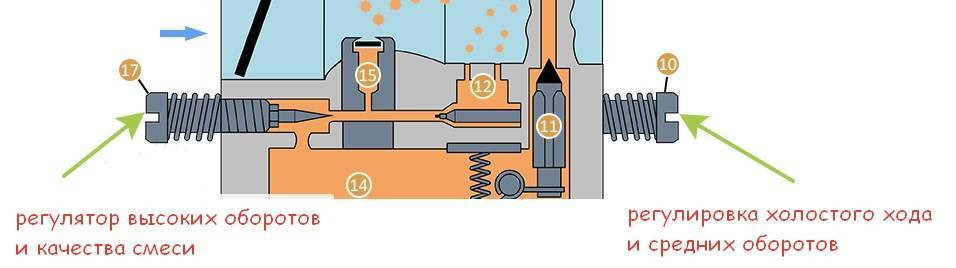

Возвращаясь к нашей схеме, стоит упомянуть о том, для чего же нужны регулировочные винты.

На схеме показано, что винт с правой стороны 10 предназначен для выставления холостого хода и средних оборотов. Винтом 17 с левой стороны осуществляется настройка подачи топлива на высоких оборотах. Подробности регулирования карбюратора описаны в другом материале данного сайта.

Руководствуясь инструкцией по регулировке карбюратора бензопилы, не составит большого труда произвести соответствующие манипуляции правильно. Если хотите настроить бензопилу максимально точно, то понадобится воспользоваться специальный тахометр. Купить тахометр для бензопилы можно в магазине инструментов или через интернет, тем более что его цена не такая высокая, как стоит ремонт карбюратора бензопилы.

Подробное пошаговое описание как работает карбюратор бензопилы, подробно описано в видео материале.

https://youtube.com/watch?v=hyt1M2cZX0E%3F

Публикации по теме

Почему не заводится бензокоса и триммер возможные причины и способы их устранения

Устройство и регулировка карбюратора на бензокосах и триммерах

Как отремонтировать стартер на бензопиле

Какие бывают триммеры и что лучше выбрать плюсы и минусы

Что делать, если бензин не поступает в карбюратор бензопилы?

Первая из причин этой поломки заключается в засорении топливного фильтра пылью и грязью. Это случается из-за наличия в бензине и используемом моторном масле большого количества вредных примесей. Со временем они скапливаются на поверхности фильтра, из-за чего тот теряет способность пропускать горючее. Чтобы решить проблему потребуется тщательно очистить фильтр, промыв его в ванне с чистящим средством. Если в фильтре образовались отверстия или другие признаки износа, значит, его необходимо немедленно заменить.

Второй причина поломки заключается в загрязнении или обрыве трубки, сквозь которую топливо подается в карбюратор. Если шланг не оборван, то для очистки будет достаточно тщательно продуть его сжатым воздухом из аэрозоля. В случае, если трубка оказалась оборванной, то ее потребуется заменить. При установке шланга места его стыков со штуцерами нужно тщательно обработать герметиком.

Существует еще одна неисправность, которая встречается гораздо реже двух предыдущих. Она заключается в поломке заслонки, регулирующей скорость подачи топлива в карбюратор. Если внутрь ее механизма попала пыль или мелкая стружка, то заслонка блокируется и остается в закрытом положении. Ремонт узла можно выполнить только с заменой заслонки, так как она, чаще всего, не поддается восстановлению.

Особенности очистки карбюраторов на бензопилах Штиль и Хускварна

Не имеет большого значения, какой марки инструмент — Штиль, Хускварна, Партнер и прочие. Прочистка карбюраторов на всех моделях осуществляется по вышеописанной инструкции. Разница лишь заключается в некоторых конструктивных особенностях. На бензопилах Штиль карбюратор имеет омедненные или латунные жиклеры, которые нужно снять для их очистки.

Аналогично осуществляется регулировка механизма на бензопилах от производителя Husqvarna. Устройство отличается только по конструкции, однако принцип регулировки подобен тому, который описан выше.

Технология настройки

Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.

Мнение эксперта

Торсунов Павел Максимович

Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.

Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.

Пошаговая инструкция

Основные этапы настройки карбюратора:

• регулировка на низких оборотах;
• настройка правильной подачи топлива на максимальных оборотах;

• точная настройка на холостом ходу;
• проверка работы инструмента во всех режимах.

Для регулировки используются 3 винта:

Т – отвечает за точную настройку на холостом ходу;

H – настройка работы на максимальных оборотах;

L – регулировка образования топливной смеси на низких оборотах.

Процесс настройки

Регулировка состоит из следующих действий:

1. Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
2. Запустите двигатель и немного прогрейте его.
3. Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
4. После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных class=»aligncenter» width=»749″ height=»206″
5. Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
6. Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
7. Если инструмент работает нормально, проверьте его под нагрузкой.
8. При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.

Некоторые нюансы

В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:

1. Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
2. Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
3. Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.

Как понять, что настройка правильная

Об эффективной и корректной настройке свидетельствуют такие признаки:

Цепь не двигается на холостом ходу;

Мотор работает плавно;

При старте и нажатии на газ нет обрывов в работе.

Чем промывать карбюратор бензопилы?

Задуматься об очистке топливного узла бензоинструмента нужно в таких случаях:

• при затруднительном запуске двигателя;
• при нестабильной работе ДВС на кратковременном холостом ходу;
• в случае появления провалов при плавном нажатии на штатный курок газа;
• при значительном повышении расходов заправляемого топлива.

Чаще всего для промывки встроенного карбюратора бензопилы используются жидкости, которые есть практически в каждом гараже:

• керосин;
• дизельное топливо;
• чистый бензин;
• растворитель.

Современные садоводы, использующие мощные профессиональные пилы, используют более эффективные и щадящие средства:

• Mannol Vergaser Reiniger – очиститель, поступающий в продажу в виде аэрозоля. Он быстро и легко расщепляет даже самые старые образования смол, нагара, маслянистого налета и других видов загрязнений;
• Hi-Gear – этот очиститель выделяется высокими свойствами растворения. Ему под силу выведение старых засохших пятен, маслянистой корки и первых признаков ржавчины без вреда для деталей топливной системы;
• Jet 100 Ultra – высокотехнологичный спрей, предназначенный для быстрой очистки карбюратора бензопилы. Показывает высокую скорость растворения наиболее старых маслянистых пятен.

Чистка карбюратора на бензопиле выполняется в такой последовательности:

Вначале нужно очистить внешнюю часть двигателя пилы, а также демонтировать и тщательно промыть корпус заводского воздушного фильтра;
Далее можно переходить к разборке бензоинструмента. Для этого нужно снять корпус фильтра, а также открутить крепления, удерживающие карбюратор вместе с двигателем;
Затем потребуется аккуратно отсоединить от карбюратора тросики тяги и газа

Имеющиеся в конструкции пружины нужно снять так, чтобы не растянуть их;
После этого нужно осторожно стянуть с заводских штуцеров топливного узла шланги для подачи горючего;
Чтобы почистить карбюратор на бензопиле, нужно снять его с фирменных крепежных шпилек
При этом важно сохранить целостность прокладки, установленной между цилиндром ДВС и топливным узлом;
На следующем этапе потребуется очистить внешние стенки карбюратора. Для этого их можно обработать жидким очистителем или бензином
При этом нужно постараться, чтобы пыль и мусор не попали внутрь узла или цилиндра мотора;
Далее потребуется открутить винты крепления диафрагмы карбюратора, снять ее крышку и промыть внутреннюю полость аэрозольным очистителем;
После этого нужно демонтировать топливный фильтр предварительной тонкой очистки, а также разобрать ту часть узла, к которой подведено горючее

Все внутренние детали карбюратора необходимо тщательно промыть аэрозольным очистителем. Если первая очистка не принесла результата, то промывку следует повторить.

Для очистки узла от сильных загрязнений лучше всего использовать средство, которое поставляется в продажу в баллонах под давлением. В комплекте с очистителем есть дозатор и длинная тонкая трубка, которая дает возможность распылить средство в любых труднодоступных местах.

Дополнительно: Самая мощная бензопила в мире: ТОП 4

Нужно помнить, что чистка карбюратора на бензопиле выполняется с использованием легковоспламеняемых химических средств. Работать с ними нужно в специальной защитной маске и только в хорошо проветриваемых помещениях.

Чтобы почистить карбюратор на бензопиле, узел потребуется частично разобрать. Дроссельную заслонку, регулировочные винты, корпус и другие детали карбюратора потребуется промыть средством из баллона и отложить до полного высыхания. Как только все элементы высохнут, узел можно собрать и установить обратно на бензопилу.

Чистим правильно

Чтобы качественно почистить бензопилу, потребуются следующие инструменты:

• крестовая и плоская отвертка,
• гаечные ключи с головками разных размеров,
• специальный чистящий состав, ткань для очистки,
• ультразвуковой очиститель.

Набор инструментов можно увидеть на фото.

Чистку карбюратора бензопилы стоит производить по следующему алгоритму:

1. Для начала необходимо слить остатки топлива из топливного бачка. Виды бензопилы, 3.3.1 как снять и почистить глушитель на не работает тормоз цепи. Снимаем крышку бензопилы, открутив крепеж. Достаем фильтр и разбираем корпус, сняв гайки и фиксаторы при необходимости.
2. Снимаем шланг подачи топливной смеси с его фиксатора, выкручиваем крепежные элементы верхней крышки карбюратора. Затем снимаем верхнюю крышку и синюю прокладку – это мембрана топливного насоса. Слева от корпуса расположены пружинные скобы, снимаем их, а затем винты. Желательно подписать детали и схематично зафиксировать места, с которых они были сняты, чтобы ничего не перепутать в момент сборки.
3. Снимаем нижнюю крышку карбюратора, откручиваем винт и снимаем игольчатый клапан и пружину под ним. Вопрос – «заливает свечу на бензопиле штиль 180, что делать?». Затем продольным усилием снимаем воздушную заслонку и ее ось.
4. Снимаем заслонку дросселя, приводной рычаг и дроссельную ось.
5. Все снятые детали карбюратора раскладываем на ровной поверхности и проводим осмотр на предмет сохранения целостности. Детали с высокой степенью износа необходимо заменить новыми.
6. С помощью специализированного чистящего средства промываем детали и высушиваем безворсовой тряпкой. Трубки необходимо продуть под давлением с помощью насоса.
7. Для достижения максимального эффекта почистить карбюратор на бензопиле Штиль можно с помощью специальной ванны-очистителя, в основе работы которой лежит кавитационный эффект. Ванна наполняется соляркой, в нее погружаются детали карбюратора на несколько минут. Как настроить карбюратор на бензопиле. В конце сушим детали с помощью насоса.

Как отремонтировать карбюратор на бензопиле Штиль ms 180.

ремонт чистка карбюратора stihl 180.

Подробное видео с процессом чистки поможет правильно выполнить работу.

После того, как все изделия просушены, необходимо собрать карбюратор. Обычно моющее средство полностью испаряется за сутки. Лучше выждать сутки после чистки, поскольку остатки моющих средств на деталях могут попасть в топливный отсек, и при сгорании будут выделять токсичные газы.
