Как работает снегоуборщик на мотоблок

Типы устройств для механизированной уборки снега

Механические самодельные снегоуборщики оснащаются двигателями внутреннего сгорания. Чаще всего они бывают навесными (прицепными насадками), их монтируют к мотоблокам или тракторам, в том числе и минитракторам. Отличаются малой массой и несложным устройством.

Снегоуборочные машины по принципу действия делят на:

шнеково-роторные устройства, имеющие два типа активных органов: шнек или шнеки, которые сдвигают снег к входному отверстию ротора, и сам ротор, который отбрасывает снег в нужную сторону;
отвальные грейдерного или бульдозерного типа – действуют по принципу механического перемещения снежной массы, чаще подобные устройства используют на самоходной технике;
лопата-отвал, используемые совместно с мотоблоками для сдвига снега в ограниченном пространстве;
воздушно-вентиляторные установки – применимы только на свежевыпавшем снеге, они отличаются весьма небольшими размерами и крайне простым устройством, удаление снега происходит за счет создаваемого воздушного потока.

Наибольшее распространение получили шнеко-роторные снегоуборщики. Они неплохо справляются со снежным покровом разной величины. Иногда возникают проблемы со слежавшимся снегом, поэтому в дорогих установках имеется еще и вспомогательный вал с шипами, разрушающими уплотненный снег. В некоторых устройствах шнеки комплектуются дополнительными съемными зубчатыми насадками, они разрубают плотную массу снега.

Особенности воздушно-роторного снегоуборщика

Самый простой снегоотбрасыватель основан на воздушно-роторном действии. Обычно это короб, который можно перемещать на небольших лыжах по снегу. Внутри имеется ротор. Привод к ротору осуществляется от автономного двигатели или от вала отбора мощности мотоблока.

Приемная часть короба выполнена так, чтобы при поступательном движении вперед снег поступал на лопасти ротора. Далее масса вращающимися лопастями выбрасывается через патрубок, расположенный выше. Его дефлектор может быть направлен в любую сторону. Поэтому снег выбрасывается влево или вправо, куда требуется в конкретном случае.

Особенность устройства в том, что кроме снега формируется достаточно мощный поток воздуха. Поэтому на выходе образуется снежно-воздушная смесь, которая может лететь до 5-6 м. Этого бывает достаточно для очистки проходов.

К недостаткам воздушно-вентиляционных снегоуборщиков следует отнести сравнительно узкий захват, а также невозможность снегоудаления при наличии слежавшейся массы. При прочистке проходов сразу после выпадения снега снегоотбрасыватель подобного типа отличается достаточно высокой производительностью. Самодельщики довольно часто берут подобную конструкцию за основу. Главное – это создать высокую скорость вращения ротора.

Лопата-отвал – простейший снегоуборщик

В некоторых случаях не нужно иметь сложный агрегат из мотоблока и опоры на колесах, оснащенный бульдозерной лопатой. Достаточно иметь механический помощник – отвал, который передвинет массу снега на небольшом расстоянии.

К мотоблоку цепляют специальную лопату, в дальнейшем только за счет тягового усилия, создаваемого мотоблоком, снежный ком смещается в сторону. Используя реверсивное переключение передачи, снегоуборщик возвращается обратно. Последовательными движениями вперед и назад производится уборка территории от снега.

При движении вперед снегоуборочная лопата опускается вниз, при обратном перемещении ее поднимают вверх. При невысоком снежном покрове эффективность этого рабочего органа довольно высока.

Как работает снегоуборщик

Рассмотрим принцип работы снегоуборщика. Навесной снегоуборщик для мотоблока представляет собой оборудование, которое не убирает снег по сторонам относительно дороги, а, напротив, забирает снег и переводит его на шнек. Подобное оборудование представляет собой совокупность двух пар архимедовых винтов, которые изготавливаются из нескольких полос, оснащенных зубцами на внешней кромке. Это дает возможность объединить несколько частей шнека таким образом, чтобы они заходили одна в другую. Все это позволяет обеспечить довольно крупную площадь захватывания снега.

Винты конструкции смотрят в центр агрегата, туда поступает снег, который перерабатывает нож. Лезвия, вращаясь, позволяют раздробить самый твердый наст на большое количество маленьких комков

Важно понимать, что парные винты, соединенные друг с другом, дают возможность перемещать медленно загребаемый снег. Один оборот шнека проводит полученный ком ровно на один виток

Такая система нужна для того, чтобы метательный канал не забивался снеговой массой, так как это может привести к загрязнению ротора или вентилятора.

Шнековое оборудование носит второе название — одноступенчатое. Это связано с тем, что с транспортера материал поступает непосредственно в раструб, откуда с мощным потоком воздуха снег выдувается наружу. Роторное оборудование является уже двухступенчатым — роторно-шнековым. При помощи винта собранный снег переходит в жерло, там работающий на большой скорости ротор придает массе определенную скорость и выбрасывает его наружу. Струя снега может в таком случае вылетать на расстояние до 25 м.

Самодельная снегоочистительная лопата

Бочка для изготовления отвала

Чтобы самостоятельно сделать снегоуборочную лопату на мотоблок «Нева», для начала, понадобится собрать необходимые инструменты и материалы. Итак, нам потребуются:

старая стальная бочка на 200 л;
полоса железа с размерами примерно 850х100х3 мм;
1 м квадратной трубы с сечением 40х40 мм;
болты М10,М12 и М8, а также шайбы и гайки;
набор сверл по металлу;
плоскогубцы;
набор гаечных ключей;
лист толстой прочной резины;
небольшой, но толстый, стальной лист;
болгарка с дисками по металлу;
сварочный аппарат;
ручная электродрель.

После того как будут собраны все инструменты, материалы и чертежи, можно начинать делать отвал для мотоблока своими руками. Самым простым решением будет сделать ковш из старой 200 литровой бочки, поскольку она изначально имеет оптимальную округлость. В этом случае не понадобится нагревать листы металла и выгибать, придавая им нужную форму. Итак, понадобится старая бочка, у которой необходимо срезать болгаркой крышку и дно. Получившуюся трубу следует разрезать вдоль на три одинаковых сегмента. Две этих трети нужно по контуру при помощи сварочного аппарата соединить вместе, а оставшуюся треть разрезать болгаркой на полосы, которые будут использованы для обеспечения достаточной жесткости. По одной полосе прикрепить по бокам лопаты, и несколько штук распределить равномерно по всей длине отвала.

Конструкция самодельного снегоуборочного отвала

Теперь, для дополнительного усиления всей конструкции отвала, нужно сделать в нижней части ковша нож. Для этого потребуется железная полоса с размерами 850х100х3 мм. С помощью электрической дрели высверлить в ноже три отверстия диаметром 5-6 мм и расстоянием между ними 100-120 мм. Это необходимо для укрепления резиновой прокладки, которая предотвратит повреждение ковшом дорожного покрытия. Нож к рабочей кромке ковша крепится при помощи болтового соединения.

После сборки снегоочистительной лопаты и ножа необходимо сделать и смонтировать крепление для отвала. Кусок трубы приварить к самодельному мотоблочному отвалу в центре конструкции. Посередине трубы при помощи сварки закрепить полукруг из толстого листа металла и сделать в нем несколько отверстий для выставления требуемых углов поворота и фиксации отвала мотоблока.

Далее нужно взять еще один отрезок трубы квадратного сечения и сделать из него Г-образный держатель. Короткая сторона этого держателя устанавливается в поворотном полукруге, а второй конец трубы при помощи болтового соединения закрепляется на раме силового агрегата. Для настройки высоты отвала используют два болта, вкрученных в углубление квадратной трубы, которая приварена к сцепке и надевается на Г-образный держатель. На видео показана снегоуборочная лопата для мотоблока и работа с ней.

Изготовление шнекороторного снегоуборщика для мотоблока своими руками

Для самостоятельного изготовления навесного самодельного шнекового снегоуборщика (шнекоротора) нужно продумать размещение основных элементов оборудования, а также привязать размеры к имеющемуся мотоблоку. Поэтому в первую очередь создается компоновочная схема устройства.

Важно разработать механизм передачи крутящего момента от вала отбора мощности к исполнительным элементам снегоуборочной машины

Необходимые материалы

Для изготовления снегоуборщика шнеково-роторного типа нужно приобрести:

кровельную оцинкованную жесть, она будет использована для изготовления корпусов шнека и ротора, а также патрубка выброса снега с дефлектором;
уголок равнопольный 40 или 50 мм, он пойдет на изготовление рамы;
лист стали толщиной 2 мм, из него будут вырезаны лопасти шнека и ротора;
профильная труба понадобится для изготовления кронштейнов;
корпуса подшипников и сами подшипники для установки вала;
труба или круг с наружным диаметром 30 и более миллиметров будет использована в качестве валов;
шкивы, звездочки и другие элементы трансмиссии;
метизы для создания разъемных соединений.

Изготовление самодельного шнеково-роторного снегоуборщика

Примерный порядок изготовления навесного шнекового ротора для уборки снега:

Из кровельной жести вырезаются детали корпуса шнека. По подходящему цилиндру они сгибаются. Из катаного уголка или профильной трубы сваривается каркас корпуса шнека. Корпус и каркас соединяются в единый узел.
Детали шнека. Для этого из листовой стали вырезаются сегменты, а потом из них формируются лопасти. Вал шнека нужно подогнать под установку подшипников, поэтому на токарном станке поверхность протачивается под посадочный размер опор, а также элементов трансмиссии. К валу привариваются лопасти, образуя шнек, сходящийся к центру.

Устанавливаются корпуса подшипников и сами подшипники. Выполняется сборка шнекового элемента снегоуборочной машины.
Из кровельной жести вырезается корпус снегоуборочного ротора. Используя подходящие предметы, выполняется окончательное формирование корпуса ротора.
Детали ротора. Из листовой стали вырезаются лопасти ротора. Вал ротора подгоняется под установку подшипников и элементов трансмиссии. К валу ротора привариваются лопасти.
Обязательно проводится балансировка, так как ротор вращается с довольно высокой частотой вращения.
Из уголка или профильной трубы сваривается каркас корпуса ротора. Устанавливаются корпуса подшипников и сами подшипники. Узел: ротор в сборе собирается.
Изготовляется самодельная рама, на которой будут размещены ротор и шнек в сборе.
Проводится сборка рабочего органа машины. Монтируются элементы трансмиссии.
Подгоняются кронштейны для соединения рабочего органа с мотоблоком.
Проводятся стендовые испытания, по результатам которых определяются недочеты и недоработки. После устранения недостатков приступают к испытаниям снегоуборочной машины шнеково-роторного типа в условиях эксплуатации.

Остается использовать изготовленный роторный снегоуборщик на мотоблок по назначению.

Рубрика: Навесное оборудование

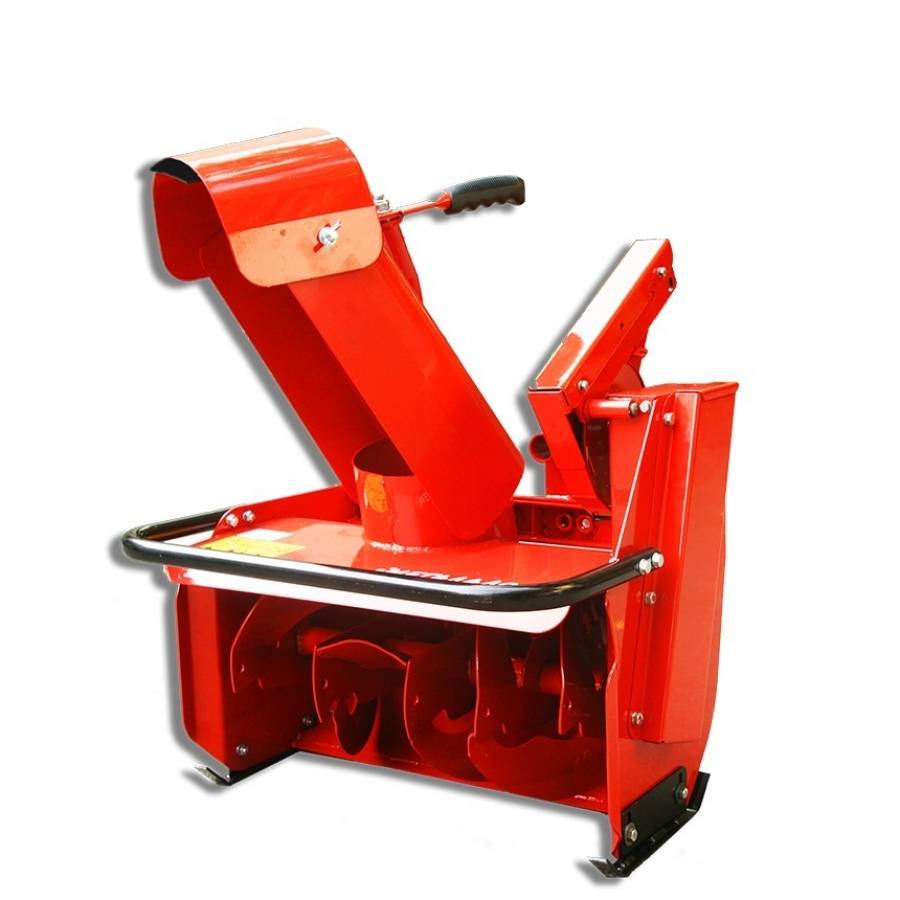

Выбираем снегоуборщик для мотоблока «Салют»

Рассмотрим снегоуборщик для мотоблока «Салют», его предназначение — уборка снега на ровных поверхностях, при температуре от +5 до -20. Выпускается он в двух модификациях, различия которых в способе присоединения к мотоблоку.

Основные характеристики снегоуборщика:
длинна — 600 мм; ширина — 640 мм; высота — 820 мм;
максимальная ширина захвата — 500 мм;
максимальная толщина убираемого снега — 17 см;
частота вращения шнека — 1900~2100 оборотов в минуту;
масса — 60 кг.

Устройство снегоуборщика мотоблочного: ручка транспортная (1); экран (2); козырек (3); винт, фиксирующий положение козырька (4); винт, фиксирующий положение экрана (5); ручка, регулирующая положение экрана (6); стойка экрана (7); шкив привода (8); клиновой ремень (9); защитное закрытие (10); болтовое соединение (11); опора стойки экрана (12); корпус снегоуборщика (13); пластина опорная (14); болты крепления опорной пластины (15); винтовой шнек (16).

Снегоуборщик является сборно-сварной конструкцией. Основной рабочий орган — винтовой шнек (16). Когда происходит его вращение убираемый снег двигается от краев к центру. Установленные в центре шнека лопатки, подают снег в сопло корпуса (13). Направление выброса снега можно регулировать поворотом экрана (2), который закреплен на опоре стойки экрана (12). Дальность выброса контролируется частотой вращения двигателя и положением козырька (3), который зафиксирован винтом (4). с двух сторон нижней части корпуса (13), установлены опорные пластины (14), благодаря которым регулируется высота уборки снега.

Как установить снегоуборщик на мотоблок «Салют»

Для установки снегоуборщика на мотоблок «Салют» следует:

— отсоединить от рамы мотоблока подножку, вынув шплинт и ось крепления подножки;
— установить мотоблок и снегоуборщик на ровную поверхность;
— ввести сцепку в раму мотоблока. При этом болт с распорной втулкой должен войти в паз сцепки;
— присоединить сцепку к корпусу снегоуборщика и наживить двумя болтами, не затягивая;
— снять с мотоблока защитное закрытие шкива вала отбора мощности. Надеть клиновой ремень привода снегоуборщика;
— перемещая по балке корпуса снегоуборщика сцепку, установить взаиморасположение мотоблока со снегоуборщиком таким образом, чтобы ручьи приводного шкива мотоблока , шкива ведомого и ролика натяжки ремня лежали в одной плоскости – ремень должен находиться в зацеплении без перекосов;
— затянуть два болта крепления сцепки к корпусу снегоуборщика;
— перемещая сцепку внутри рамы мотоблока, выполнить предварительное натяжение клинового ремня и затянуть болты;
— установить на место защитное закрытие шкива вала отбора мощности мотоблока;
— установить назад защитное закрытие, присоединив болтами;
— поднять рычаг натяжки ремня и установить защитное закрытие шкива на мотоблок;
— запустить двигатель мотоблока и начать движение.

Что же лучше?

Выбор устройства следует основывать на предполагаемом использовании и сравнении пары основных параметров: а именно мощности и цены.

Что касается максимальной мощности, то средние показатели у мотоблоков превышают таковые у снегоочистителей на 1-3 л.с. При этом стоит помнить, что чем больше мощность, тем увереннее будет вести себя агрегат при уборке снега.

В качестве итога, мы настоятельно рекомендуем присмотреться при выборе именно к снегоуборочным мотоблокам, если, конечно, вас не пугает работа ключом (менять навесное оборудование на мотоблоке придется самостоятельно) и меньший комфорт, так как изначально это садовая техника. Особенно это стоит сделать тем, кто привык заниматься огородом или содержит отдельные участки под посадку овощей. Но и с уборкой снега этот агрегат справится прекрасно, причем даже на достаточно больших территориях.

Как собрать снегоуборщик

Последовательность сборки снегоуборщика своими руками:

Сборка

Сначала берется короб из железных листов, концы которых загибаются на подобие лыж. Чтобы сделать вал, нужно достать трубу толщиной не менее 5 см. В коробе наваривается захват, выполненный из двух приваренных загнутых пластин П-образным способом. Обе пластины должны быть повернуты на 180 градусов по отношению друг к другу.
Шнек можно изготовить своими руками, применив транспортерную ленту (1,5 м в длину и 10 мм в толщину). Вырезать 4 кольца из ленты возможно при помощи электролобзика (диаметром 28см). При отсутствии такого устройства, его можно заменить специальной дощечкой, которая применяется по типу циркуля (вращениями по кругу). При таком способе изготовления получаются качественные кольца.
В кожухе, созданном из оцинкованного железа, нужно сделать отверстие, а затем установить в него трубу, которая будет служить выбросом снега. К ней привариваются держатели по обе стороны разбрасывателя.
На приводном валу шнека нужно установить шестерёнку или шкив (выбор зависит от привода). Кольца с одной стороны разрезаются и свариваются с началом другого конца. Одна сторона заготовки приваривается к захватывающей лопасти, а второй конец, усиленный полосой стали, приваривается к валу на расстоянии 5-10 см от свободного конца.
Далее нужно подготовить привод шнека. Это может быть как цепной, так и ременной. Использовать ременной привод следует, когда на двигателе имеется шкив, а если шнек при работе заклинит, то ремень будет благополучно проскальзывать. Корпус захвата по размеру должен быть больше на 2-3 сантиметра шкива. В таком случае, шкив не будет цеплять корпус, между ними сохранится зазор.
Чтобы предохранить шнек от поломки, его нужно снабдить запасным штифтом, срывающимся в случае заклинивания шнека. Позади захвата делается круглое отверстие, в которое вставляется и вваривается загнутая труба положенного калибра.
После проведения всех работ нужно внимательно проверить, чтобы расстояние между лопастями захвата и задней стеной короба было минимальным.
У короба на боках следует закрепить стаканы. Создавать стаканы лучше из алюминия АМгб и крепить их к машине при помощи болтов Мб (обязательно затягивают гайками). Вал крутится в подшипниках, расположенных в стаканах. Он должен выглядывать из короба на расстоянии 5-10 см.
Поворотный желоб можно сделать из канализационной трубы (160 мм диаметром). К этой трубе прикрепляется желоб, задающий снегу направление. Диаметр желоба должен быть больше ширины пластины шнека, отвечающей за выброс снежной массы.
На конце вала приваривают звёздочку для смены скоростей. Звёздочку и вал соединяют с мотоблоком при помощи цепи.
Ротор соединяется с передней стеной корпуса с помощью заклёпок, в диаметре равных 4 мм. Если на агрегат установлены лыжи, то под них можно прикрепить деревянные бруски или прикрутить полоски пластика.
Изготовить раму из стальных уголков (50*50 см). К поперечно установленным уголкам прикрепляются углы размером 25*25 мм. На них и крепится силовой агрегат.
Ручка машины скрепляется болтами на продольные уголки.

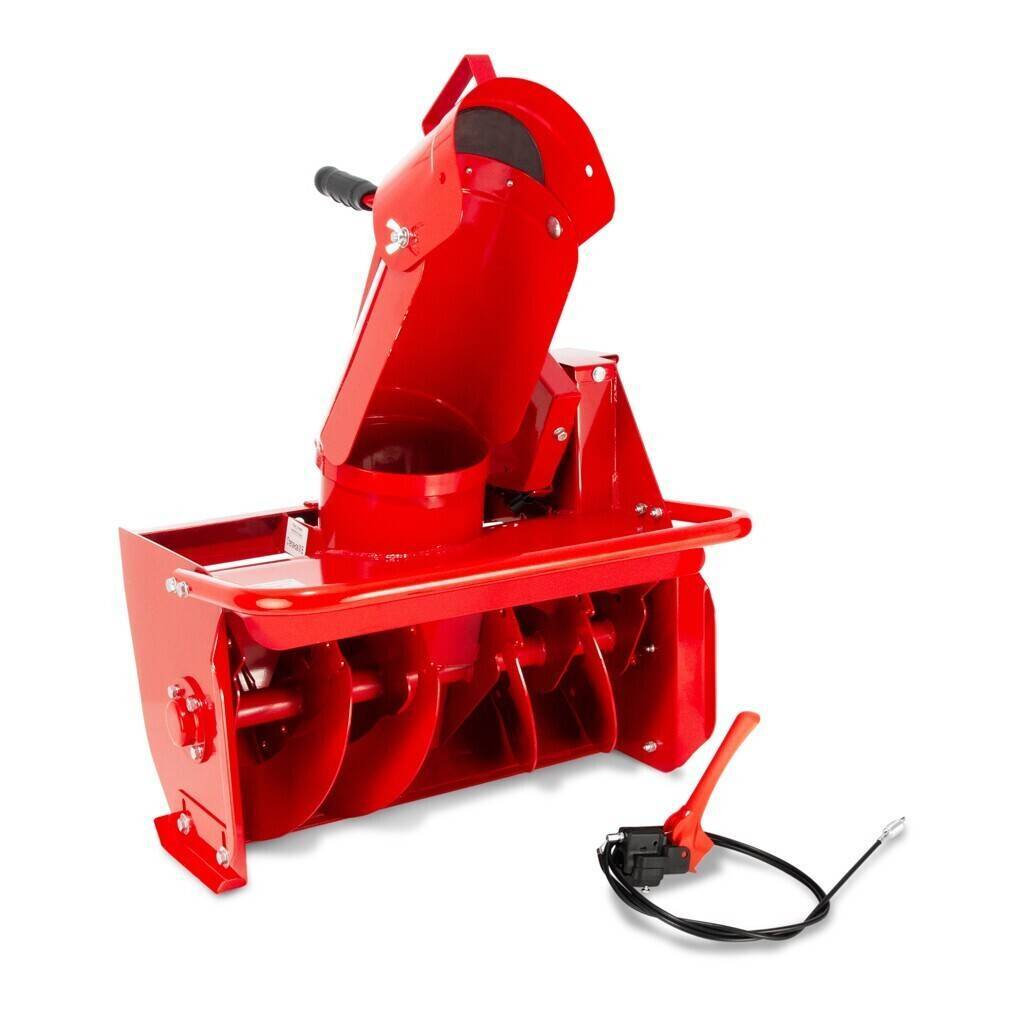

Снегоуборщик для мотоблока Нева

После того, как сборка завершена, мотоблок-снегоуборщик можно покрасить баллончиком.

Помимо основных технических параметров и характеристик, влияющих на качество и производительность снегоуборщиков, следует рассмотреть и некоторые дополнительные приспособления, которые способны сделать труд оператора более комфортным. Стандартная комплектация моделей снегоуборочной техники может быть дополнена рядом добавочных функций, к примеру, системой подогрева ручек машины, электростартером, фарой для эксплуатации в темное время суток и т. д.

Обратите внимание! При эксплуатации этого устройства следует соблюдать правила техники безопасности. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства. В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства

В завершении следует отметить, что снегоуборщик дает возможность регулировать направление выброса снега, используя поворот экрана, а вот регулировка дальности выброса снега осуществляется за счет вращения двигателя устройства.

Характеристика	Значение
Ширина забора снега	60 см
Высота	25 см
Дальность отброса снежной струи	7 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Цена	15 150 руб.

Характеристика	Значение
Ширина забора снега	65 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	50 кг
Производитель	Россия
Цена	14 500 руб.
Гарантийный срок	1 год

Характеристика	Значение
Ширина забора снега	66 см
Высота	От 15 до 20 см
Дальность отброса снежной струи	От 3 м до 5 м
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Одноступенчатый
Вес	42 кг
Производитель	Россия
Цена	18 900 руб.

Характеристика	Значение
Ширина забора снега	56 см
Высота	51 см
Дальность отброса снежной струи	До 15 м
Высота столба отброса снега	5 м
Угол поворота козырька	190 град.
Габариты	6756100 см
Диапазон скоростей передвижения	От 2 км в час до 4
Снегоуборщик	Двухконтурный
Вес	48,3 кг
Производитель	Россия
Цена	19 372 руб.
Гарантия	1 год
