Как разобрать перфоратор зубр

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина — нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод — износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно — вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток — довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

• делать паузы через определённые промежутки времени;
• после нагрузок давать инструменту возможность поработать на холостом ходу.

При сверлении рекомендуется применять периодический режим: максимальную мощность прикладывать не более 1 минуты, затем на 3–4 секунды включать холостой ход.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Патрон под перфоратор — зачем он нужен

О том, что такое перфоратор, известно даже детям. Чтобы этот инструмент совершал необходимую полезную работу, в конструкцию исполнительного органа, то есть патрона, надо установить насадку. Электроинструмент в отличие от дрели, способен не только совершать вращательные, но еще и возвратно-поступательные манипуляции (ударные). Ударные движения нужны, чтобы разрешать вопросы с такими прочными видами материалов, как бетон и железобетон.

Патрон перфоратора служит, чтобы закрепить насадку, и совершать инструментом необходимые манипуляции. Если на дрелях применяются цанговые зажимные устройства, то на перфораторах используются исключительно механизмы, имеющие специальную конструкцию. Именно благодаря этой специфичной конструкции, перфораторы намного эффективнее справляются с обработкой бетонных оснований. Внешне патроны на дрели и перфораторе практически идентичны. Цанговый механизм на зажимных устройствах дрели состоит из трех губок, которые под воздействием силы вращения прижимаются равномерно друг к другу, тем самым зажимая надежно цилиндрическую конструкцию насадок. Как устроены патроны на перфораторах, узнаем далее.

Неисправности перфоратора

Условно все повреждения инструмента можно разделить на две основные группы — электрические и механические.Механические повреждения. Зачастую обнаружить неисправность механического типа можно даже на слух. Появление скрежета и повышенного шума во время работы устройства сигнализируют оператору о необходимости провести проверку и ремонт перфоратора. А также возможно повышение вибрации прибора и появление неприятного запаха из корпуса устройства.

К механическим неисправностям относятся:

• поломка устройства, которое осуществляет переключение режимов работы прибора;
• преждевременный износ резиновых уплотнителей бойка и ударника;
• повреждение ударного механизма;
• износ ствола агрегата;
• поломка рабочих зубьев шестерёнок;
• неисправность патрона для удержания ударных приспособлений.

Электрические неисправности

Этот тип поломок также может сопровождаться появлением неприятного запаха из корпуса прибора, а также наличием искрения при вращении двигателя

Особое внимание нужно обратить на появление дыма и быстрый нагрев деталей электродвигателя

К неисправностям электрического типа относятся:

• устройство не включается;
• выход из строя кнопки пуска;
• засорение коллектора электродвигателя;
• повреждение или износ щёток;
• наличие плохого электрического контакта в цепи прибора;
• потеря электрических свойств (перегорание) обмоток ротора или статора мотора.

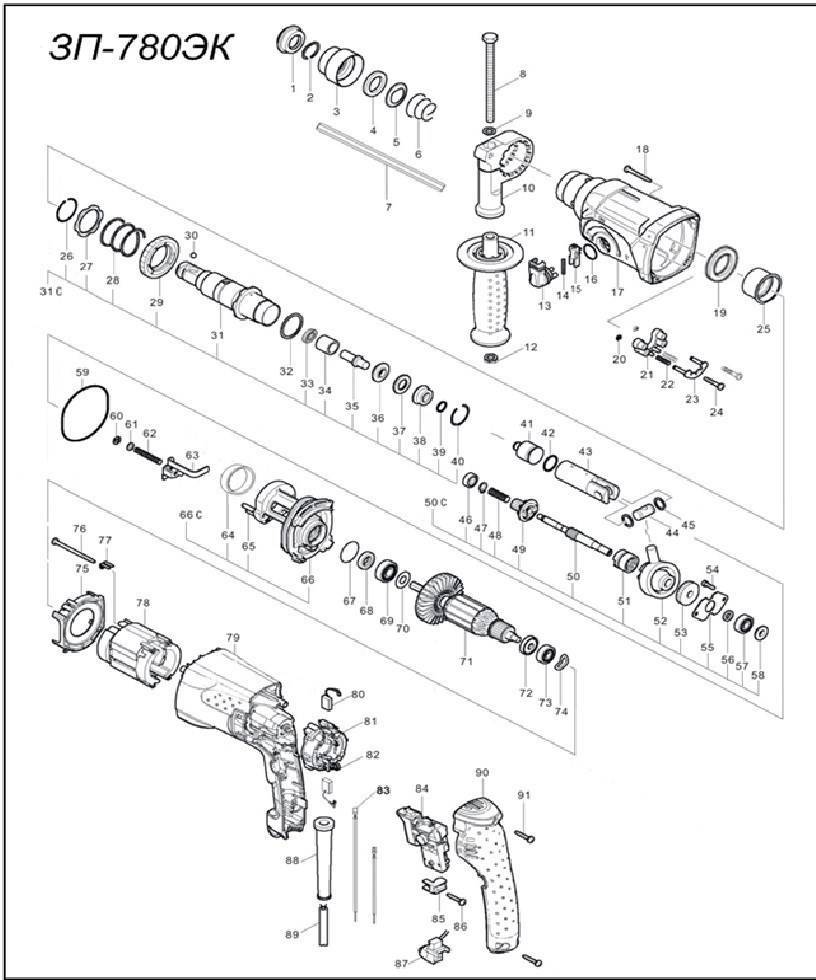

Как разобрать перфоратор

Для проведения диагностики и ремонта придется частично разобрать перфоратор.

Разборка патрона перфоратора

Если проблема кроется в патроне – насадка вылетает или застряла – его нужно демонтировать и разобрать.

1. При помощи отвёртки или аналогичного заточенного предмета снимается резиновый пыльник (номер 1 на фото ниже) путём поддевания.
2. Съёмником или отвёрткой извлекается стопорное кольцо (2).
3. Снимается стальное кольцо (3).
4. Аккуратно извлекается второе стопорное кольцо.
5. Далее снимается пластина (4) с пружиной (5) путём поддевания отвёрткой.
6. Извлекается пластиковый ползунок или пыльник (6).
7. Из посадочных пазов вытаскивается стопорный шарик (7).

Все компоненты тщательно очищаются от грязи. Визуальный осмотр поможет выявить износ деталей. Их нужно заменить на аналогичные или поменять весь патрон. Шарик, стопорные кольца, пыльник можно отыскать в ближайшем сервисном центре или магазине с электрическим инструментом.

Патрон перфоратора собирается в обратном порядке с парой исключений в последовательности операций:

1. На место ставится пружина (5), затем – шайба (4). Паз для удержания шарика должен совмещаться с пазом для его установки.
2. Шайба прижимается к перфоратору, и шарик ставится на место.
3. Наверх надевается ползунок (6).
4. В посадочное место ставится большее стопорное кольцо.
5. Поверх него – меньшая шайба (3).
6. Затем второе стопорное колечко (2).
7. Опускается ползунок, и на место монтируется пыльник (1).

Заливать патрон перфоратора смазкой категорически противопоказано, она наносится только на хвостовик насадки. К солидолу прилипает строительная пыль, которая начинает выполнять роль абразива – ускоряет износ составляющих патрона.

Как разобрать корпус перфоратора

Ремонт редуктора перфоратора, его двигателя, ударного механизма и замена щёток без разборки корпуса невозможны.

1. Переключатель переводится в последнее положение, обычно – ударный режим.

Переключатель

1. На нём зажимается кнопка-фиксатор, и тумблер поворачивается до упора вниз – ниже значка с молотком до появления щелчка.
2. Кнопка поддевается отвёрткой или аккуратно вытаскивается на себя для извлечения из посадочного места.
3. При помощи отвёртки или шуруповёрта отвинчиваются все шурупы, удерживающие заднюю крышку и обе части корпуса.
4. Для отсоединения частей корпуса, условно с механическими и электрическими компонентами, нужно воспользоваться отвёрткой как рычагом.

Разъединение частей корпуса

1. Для снятия корпуса с редуктора с ударным механизмом разбирается патрон.

Разборка корпуса с электронной начинкой перфоратора

Электрические компоненты расположены в задней части корпуса. Для их диагностики:

1. Отвинчиваются винты, удерживающие заднюю крышку.

1. Задняя крышка снимается.

Снятая крышка

1. Кнопка запуска электродвигателя и сетевой кабель извлекаются из посадочных мест.
2. Отсоединяются идущие к статору провода и выпрямляются, чтобы те ни за что не цеплялись при извлечении двигателя.

Отсоединение контактов

1. Со щёток снимаются прижимные пружины.

Угольные щётки

1. Блок реверса устанавливается в центральное положение и извлекается из корпуса.

Отсоединение провода

1. Корпус с электрикой отсоединяется от части с механикой.

Вскрытие корпуса

1. Ротор вытаскивается без усилий, затем откручивается воздухозаборник.
2. Для извлечения статора корпус удерживается одной рукой, второй по нему со стороны выхода статора постукивают деревянным бруском.

Выбивание статора

Профилактические меры

1. Два раза в год менять смазку.
2. Раз в полгода профилактический осмотр щёток.
3. Каждый раз после работы тщательная чистка.
4. Перед работой заднюю часть сверла или долота смазывать для уменьшения нагрузки на боёк.

Если перфоратор перестал нормально работать или случилась поломка, почитайте инструкцию и внимательно его осмотрите. Перед тем как приступить к ремонту своими руками, реально оцените свои возможности. Если уверены — попробуйте починить своими руками, в противном случае же, если сомневаетесь, то лучше обратитесь к специалисту. И помните, что уже чиненные механизмы не подлежат гарантийным обязательствам и их с неохотой берут сервисные центры на ремонт.

Разборка и сборка инструмента + (Видео)

Поврежденный провод на устройстве, как и другие небольшие механические повреждения, можно без особого труда заметить. Если же произвести тщательный осмотр деталей инструмента, то не сложно увидеть и другие незначительные неисправности, которые привели к поломке аппарата. При более серьёзных проблемах нужна разборка перфоратора. А по завершению ремонтных работ – также и сборка перфоратора. Вторая операция в некоторых случаях бывает сложнее первой – появление после сборки лишних деталей укажет на просчеты ремонта. Чтобы этого не произошло, нужно не только знать, как правильно починить перфоратор, но и как собрать его

Важно быть внимательным и осторожным во время ремонта инструмента, тогда в 99% случаев ремонт пройдет успешно!

Чтобы приступить к ремонту перфоратора, в том числе и бочкового типа, следует правильно разобрать устройство:

• Снятие резинового наконечника и кольцевой пружины. После этого приступаем к снятию самого кожуха муфты сверла.
• Аккуратно вытаскиваем стальной шар, выполняющий роль фиксации.
• Снятие ручки переключателя, предварительно расположив рычажок режима работы в максимальное положение. Нажимаем на кнопку фиксации положения.
• Снятие накладки (задней) на ручку.
• Вынимание щетки двигателя.
• Снятие передней части, для чего нужно выкрутить 4 винта, расположенные возле бура.
• Вытаскиваем ротор. Для этого отвинчиваем крепы, расположенные на статоре, после чего с контактов статора открепляем 4 клеммы.
• Вытаскиваем оставшиеся части.

В некоторых случаях, если проблема заключается в редукторе или ударном механизме, дополнительно отвинчиваем торец корпуса редуктора, после чего аккуратно снимаем кожух, сделанный из пластика. Чтобы детали оставались на месте, лучше всего весь этот процесс производить, положив инструмент на бок.

https://youtube.com/watch?v=aG454MvT2D4

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

1. Необходимо потянуть пластиковую юбку вниз.
2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
5. Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:

1. Устанавливаем на переключателе режим отбойного молотка.
2. Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
3. Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Как устроен патрон перфоратора

Современный патрон для перфоратора имеет конструкцию SDS. За этой аббревиатурой скрываются слова Steck, Dreh, Sitz. В переводе с немецкого языка это означает «вставил, повернул, закрепил». Именно в такой последовательности происходит установка насадок в перфоратор. При этом не имеет значения вид насадки – бур, пика или переходник под сверло. Самые распространенные типы патронов:

• SDS-plus;
• SDS-max.

SDS-plus

Такой конструкцией оснащены легкие перфораторы, предназначенные для сверления отверстий диаметром до 20 мм в бетоне или кирпиче. На хвостовике насадки расположены четыре паза. Пазы (4) направляют движение насадки при установке, они соприкасаются с клиньями (5) патрона — так обеспечивается вращение рабочего инструмента. Пазы (2) служат для фиксации хвостовика, в них входят стопорные шарики, не позволяя бурам выскакивать.

SDS-max

SDS-max применяется на тяжелых перфораторах. Такие инструменты имеют мощный двигатель с большой силой удара. Ими проделывают отверстия до 50 мм. Для уменьшения потерь крутящего момента количество канавок в нем увеличено. В остальном конструкция аналогична SDS-plus.

Другие патроны

Кроме SDS, существуют менее распространенные зажимные конструкции. Они предназначены для фиксации инструмента с гладким хвостовиком.

Ключевой патрон для перфоратора, он же зубчато-венцовый, аналогичен стандартному зажиму для дрели. Насадка в нем фиксируется тремя кулачками, которые перемещаются воздействием специального ключа. Хотя насадка держится надежно, использование такой конструкции ограничено, так как смена инструмента занимает довольно много времени.

Быстрозажимные конструкции более удобны в работе, экономят время, затрачиваемое на замену насадок. В двухмуфтовом патроне, чтобы зажать или освободить рабочий инструмент, нужно удерживать заднюю часть и вращать переднюю, то есть, задействованы обе руки. Одномуфтовая конструкция позволяет действовать одной рукой, но требует фиксации рабочего вала. Такая опция должна быть заложена в конструкцию перфоратора.

Ремонт своими силами + (Видео)

В большинстве случаев ремонт заключается в замене сломанных и неисправных деталей. Но существуют иные проблемы в работе инструмента:

• Пробой обмотки. Для решения проблемы следует перемотать якорь и статор.
• Износ щеток. В этом случае прибегают к разбору перфоратора и замене изношенных частей.
• Износ пыльника перфоратора. Ремонту он не подлежит, лишь замене.
• Патрон перфоратора. Проблема будет заметна, если его обод начнет постоянно замедлять вращение. Подлежит замене.
• Плохая смазка. Периодически проверяйте уровень масла в лотке. Смазывать следует и некоторые части инструмента: промежуточный вал, шестеренка редуктора.
• Износ подшипников. Подшипники постепенно собирают пыль и грязь во время работы, смазка загустевает, они начинают перегреваться и в результате – выходят из строя. Подлежат замене.

Если поломка серьезная, а опыта ремонта у вас нет, лучший вариант для вас –обращение к опытным мастерам. Не приступайте к ремонту, если не уверены, что сможете самостоятельно выявить причину поломки, и не в состоянии её решить!

Электрическая схема и корпус инструмента

Схема снятия рычага.

Существует большое количество способов регулировки скорости вращения электросиловой установки инструмента. Отрегулировать скорость вращения можно путем изменения силы нажатия на пусковую кнопку. Помимо этого, скорость вращения на некоторых моделях устройств устанавливается перед использованием путем вращения ручки регулятора.

Электрические схемы различных моделей перфораторов могут иметь существенные отличия между собой. Самая простая электросхема перфоратора напоминает схему электрической дрели.

Корпус для монтажа механизма изготавливается из металла. Как правило, для его изготовления используются сплавы алюминия или магния. Для легких типов инструмента корпусы изготавливаются из ударопрочного пластика. Иногда можно встретить модели, в которых при изготовлении корпуса используются одновременно металл и ударопрочный пластик. Металл значительно прочнее пластика и способствует более эффективному отведению тепла, чем обеспечивается более быстрое охлаждение механизмов.

Для обеспечения механизмов устройства эффективным охлаждением используется воздух, захватываемый установленным на электродвигателе колесом вентилятора, который направляется к ударному механизму и тем самым осуществляет его охлаждение. Это не позволяет инструменту перегреваться при длительной работе. Поток воздуха поддерживает оптимальную температуру всех механизмов и металлического корпуса, что предотвращает получение травм, помимо этого, в целях предохранения от ожогов в особо опасных местах на корпусе крепятся различные накладки, изготовленные из пластмассы. Встречаются модели, у которых одна сторона корпуса изготавливается из металла, а вторая из ударопрочной пластмассы.

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на one hundred % свои функции. В первую очередь, вас убережет от серьезных поломок правильное использование инструмента, об этом факте будем вести разговор чуть позже. Не, чем, вовремя проведенный ремонт устройства. В любой небольшой сбой уже должен стать поводом для беспокойства не приготовлением к ремонту.

Так, такими «маячками» станут:

• Нестабильная работа перфоратора в рабочем режиме;
• Появление странных звуков при включении перфоратора;
• Запах гари;
• Перфоратор не долбит, хотя видимых причин для нет.

Когда что-то подобное случилось с вашей техникой, значит, пора ремонта. Так же как и любые подобные работы, он требует внимательности, понимания причины поломки не знания, как с ней справиться. Не самый ваш рывок выполняя ремонт – разбор инструмента на его составляющие. У многих даже Данный этап вызывает сложности, если необходимо знать нашему до нюансов – как, что не зачем!

Разборка перфоратора (Видео)

Разбить удар легко, если сделать все в следующем порядке:

Осмотрите верхний блок инструмента. Иногда происходит сбой инструмента из-за сбоя загрузки картриджа. Чтобы предотвратить эту проблему, производители рекомендуют использовать длинные сверла.
Снимите наконечник, шайбу и шариковую пружину.
Теперь давайте поработаем над делом. Для этого удалите винтовые крепления.
Если на ручке есть накладка, удалите ее

Осторожно отсоедините каждую проводку, подключенную к стартеру.
Снимите щеткодержатель.
Медленно отсоедините коробку передач от шасси, пока не появится небольшой зазор. Снимите выключатель.
Закрепите перфоратор вертикально (для этого вы можете использовать нормальное давление)

Удалить все внутренние детали.

Несколько полезных советов для начинающих:

• Тщательно запомните расположение деталей в сеялке. Еще нужно собрать его обратно.
• Ни в коем случае не кладите детали, возьмите коробку и положите в нее детали.
• Не выбрасывайте инструкции к инструменту. Инструкция содержит чертеж инструмента и порядок его сборки.

Отдельно остановимся на разборке самого важного компонента перфоратора. Картриджа

Конструкция ударного механизма

Принцип работы ударного механизма перфоратора.

Существует два типа исполнения этого механизма:

• электромеханический;
• электропневматический.

Электропневматический тип конструкции ударного механизма применен в большей части современных перфораторов. Достоинством этой конструкции является получение большой энергии удара при небольшой мощности силовой установки инструмента.

Существует два варианта конструкции ударного электропневматического узла. В одном из них используется подшипник качения, а работа второго основана на действии кривошипно-шатунного механизма. Первый вариант конструкции применяется на перфораторах легкого, а второй — на инструментах среднего и тяжелого класса.

Конструкция ударного механизма перфоратора легкого класса состоит из подшипника качения, поршня, тарана и бойка. При запуске вращение от силового электромотора передается на внутреннюю обойму подшипника. Наружная обойма подшипника с поршнем составляет единое целое и производит колебательное движение.

Три универсальных режима работы перфоратора.

Воздушное пространство цилиндра между поршнем и тараном испытывает попеременно снижение и повышение давления. Таран вследствие изменения давления повторяет движения поршня и ударяет по поверхности бойка, движения последнего воздействуют на долото в патроне.

Пневматический вариант механизма обеспечивает автоматическое отключение на холостом ходу. Эта функция выполняется благодаря смещению тарана вперед при отсутствии контакта долота с поверхностью. При смещении тарана происходит открытие отверстия для перемещения воздуха между внешней средой и поршневой камерой.

В инструментах, принадлежащих к среднему и тяжелому типу, которые имеют вертикальное размещение электродвигателя, поршень приводится в движение кривошипно-шатунным механизмом. Высокая амплитуда работы этого устройства способствует увеличению мощности удара, способной достигать значения в 20 кДж. Принцип функционирования механизма схож с ранее представленным типом. Вращение посредством червячного вала передается на шестерню. На валу последним закрепляется кривошип, передающий импульс на ударный механизм.
