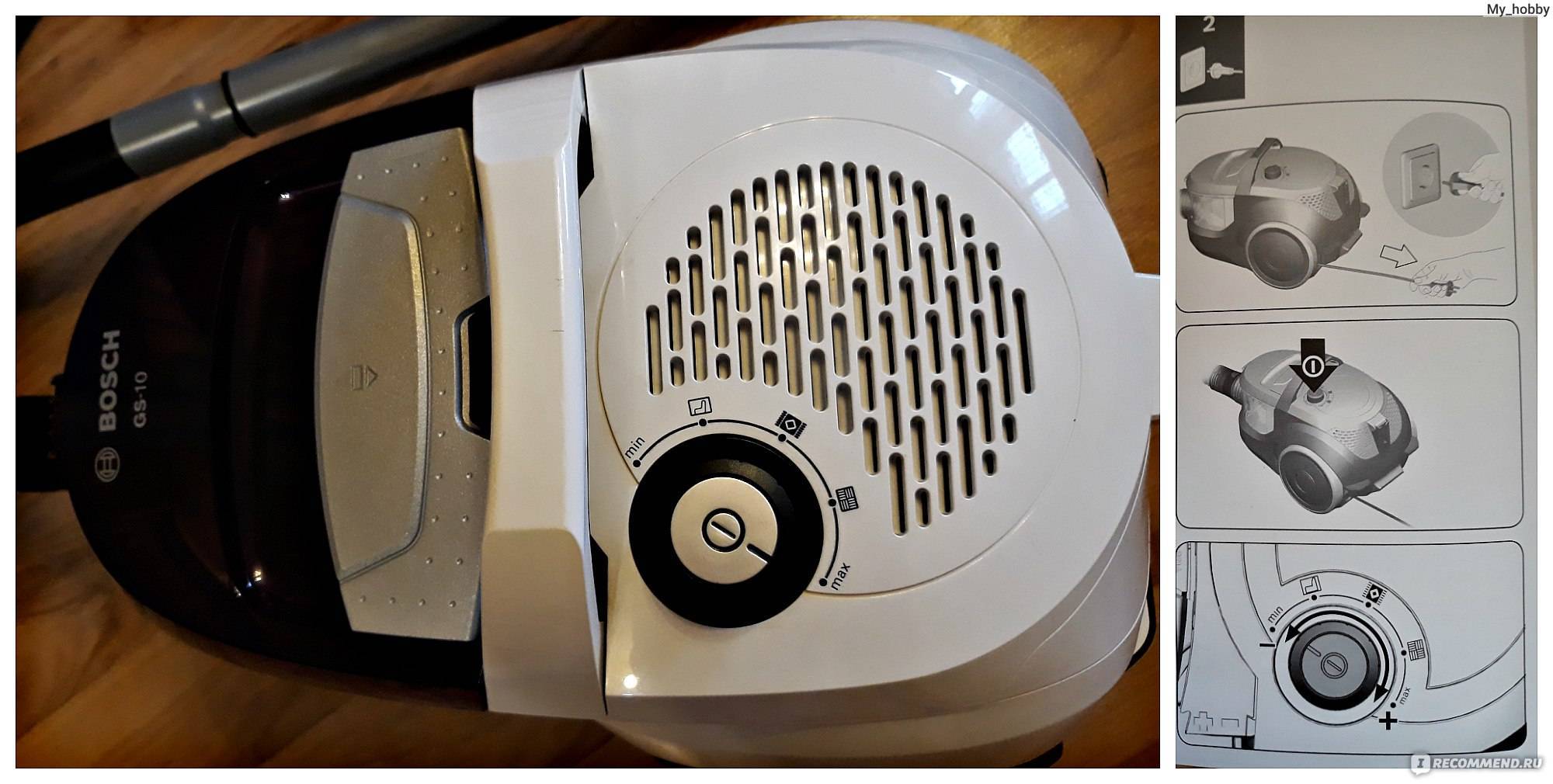

Как разобрать пылесос Bosch gs 10

Если пылесос работает с перебоями и искрением коллектора

Искрение пылесоса вызывается, в большинстве вариантов, износом угольных щёток, приводящем к уменьшению усилия пружин, которые прижимают их к коллектору. Частое искрение щёток приводит к раннему износу и перегреву коллектора.

Допускается искрение по самой кромке щётки, которое не превышает слабенькую нитевидную, слегка светящуюся, линию. При износе их до пружин, можно получить от стальных спецпружин ненормальное состояние, при котором они будут иметь возможность контактировать с коллектором. Износившиеся щётки следует оперативно заменить.

Искрение коллектора, при наличии нормальных щёток, вызывается:

межвитковым замыканием в обмотке якоря;
межвитковым замыканием в обмотке статора;
повышенной нагрузкой на двигатель.

Рекомендации: обращение в сервисный центр.

Порядок разборки пылесоса

Для того чтобы разобрать пылесос, вам понадобятся следующие инструменты:

отвертка для малых шурупов;
отвертка для больших шурупов;
плоскогубцы;
смазочная жидкость (на тот случай, если вам нужно смазать двигатель).

Помните о мерах безопасности — обязательно отключите пылесос от электропитания, выдернув вилку шнура из розетки! После того как вы подготовили необходимые материалы и обесточили прибор, можете приступить непосредственно к разбору пылесоса. Итак:

Для начала снимите контейнер для сбора мусора.

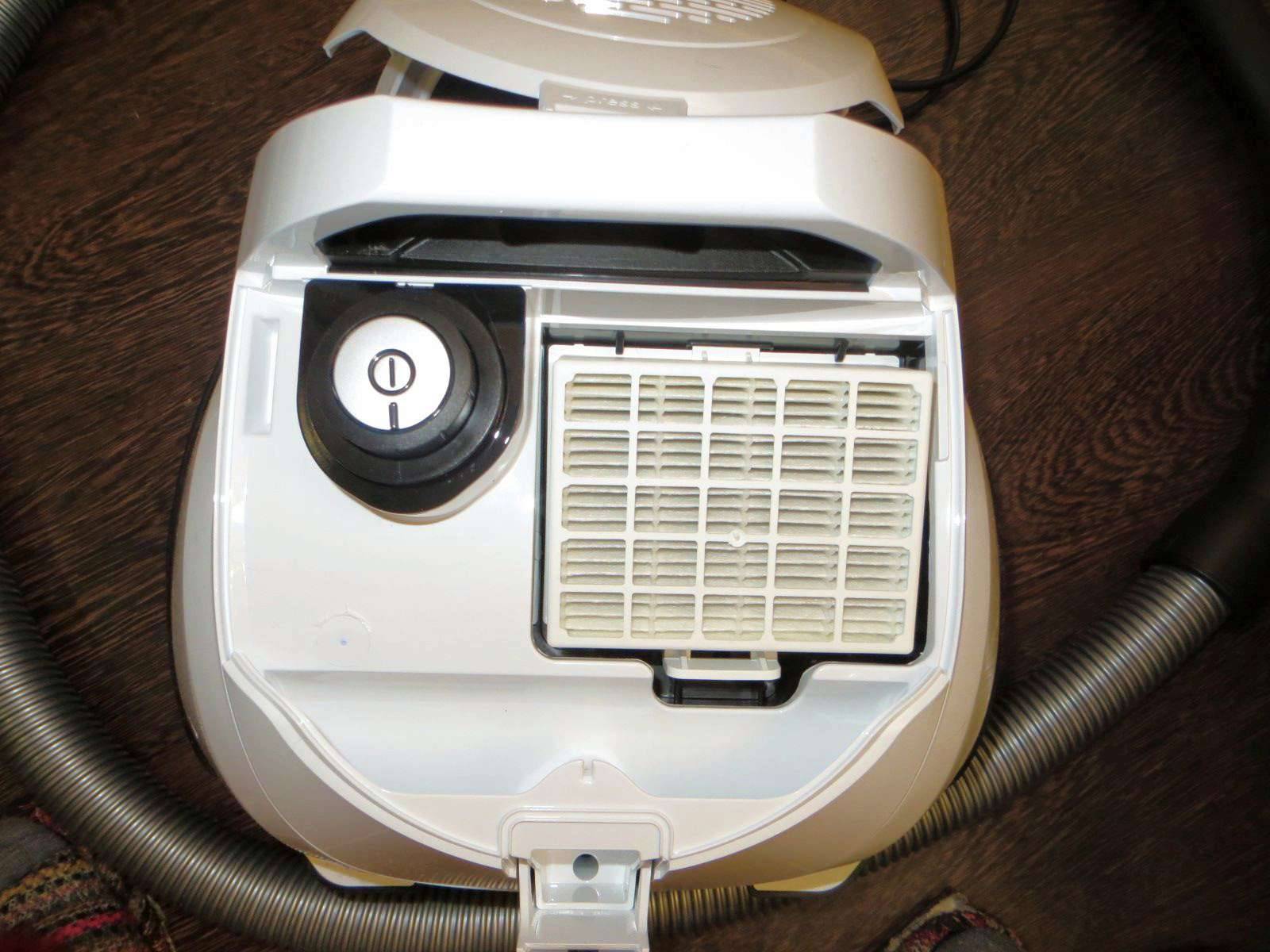

Извлеките фильтр, также снимите задний фильтр.
Возьмите крестовую отвертку и выкрутите все болты, которые находятся под кассетным контейнером.
Начиная с передней части, аккуратно приподнимите корпус пылесоса и плавным движением вверх снимите его с общей конструкции.
Обратите внимание, нет ли на двигателе и внутренней части корпуса пыли. Если она есть, то рекомендуем ее удалить с помощью кисточки и сухой тряпки.

Прежде всего, вам понадобится выкрутить болты двигателя, которые расположены на верхней части.
Чтобы снять двигатель, нужно освободить его от проводов, которые закреплены по периметру. Аккуратно отсоедините разъемы и снимите двигатель с общей конструкции

Обратите внимание, что провода также отходят от катушки и соединены с помощью разъемов с проводами, закрепленными к двигателю. Перед тем как снимать двигатель, проследите, чтобы все разъемы были отсоединены, а провода не запутались в отдельных выпирающих частях двигателя.
Снова обратите внимание, нет ли пыли

Удалите ее при необходимости.
Теперь вам нужно отсоединить уплотнительное резиновое кольцо, которое закреплено с помощью болтов на нижней части двигателя.
Чтобы разобрать корпус двигателя, воспользуйтесь отверткой с плоским шлицем.
Обратите внимание, что корпус двигателя разделен на две половины.
Аккуратно вставьте отвертку в просвет и, пройдясь по периметру, поддевайте верхнюю половину. Теперь вы сможете извлечь непосредственно сам двигатель, который закреплен в небольшом пластмассовом контейнере.
Чтобы разобрать двигатель, нужно опять же воспользоваться отверткой с плоским шлицем. Положите его на плоскую поверхность крышкой вниз и обратите внимание на завальцовки.
Найдите просвет и вставьте отвертку, аккуратно поддев основную часть двигателя.
Сняв крышку, вам остается лишь отсоединить турбину, воспользовавшись торцевой головкой.
После этого открутите два винта и винты на щетках, которые расположены на торцах.
Наконец, снимите якорь из двигателя.

Человек очень быстро привыкает к хорошему, поэтому тот, кто хоть раз пробовал воспользоваться пылесосом, вряд ли захочет вновь взяться за веник. Однако, как и всякая техника, пылесосы имеют свойство ломаться в самый неподходящий момент. Не каждая хозяйка способна в одиночку устранить неисправности пылесоса «Самсунг», LG, «Филлипс» или других марок. Тем не менее бывают поломки, которые можно устранить и самостоятельно, не прибегая к помощи специалистов.

Демонтаж и разборка мотора

Если проведенная диагностика указывает на поломку двигателя, пылесос разбирают до последнего винтика. Верхняя крышка корпуса уже снята, дальнейшие действия затрагивают электрическую часть агрегата:

Двигатель расположен в специальном отсеке нижней части корпуса пылесоса, но до него надо добраться. После снятия верхней крышки на глаза попадается электронный блок. В зависимости от модели пылесоса плата стоит сбоку или непосредственно на крышке пластикового отсека электромотора. От электронного блока отсоединяют все фишки с походящими проводами.

Откручивают винты, удерживающие крышку отсека мотора, и убирают ее в сторону. Вытягивают из гнезда сам двигатель. Он может быть заключен внутрь еще одного пластикового корпуса, который придется разобрать.

Открутив винтовые клеммы, извлекают щетки. Крыльчатка вентилятора закрыта металлическим колпаком. Кожух просто надевается или с вальцовкой краев. Во втором случае кромку отгибают отверткой. Колпак пытаются легонько сбить молотком.

После снятия кожуха приступают к демонтажу крыльчатки. Диски с лопастями надеты на вал ротора и прочно затянуты гайкой с левой резьбой. Чтобы якорь не проворачивался, его заклинивают деревянными брусками внутри корпуса. Гайку откручивают торцевым ключом. Крыльчатка легко снимется от руки или можно поддеть отверткой.

На корпусе мотора есть стяжные винты. Их все раскручивают. По корпусу легонько ударяют молотком, пытаясь разъединить на две части. Чтобы не запутаться при обратной сборке, все детали раскладывают на столе по очередности снятия с мотора.После замены подшипников, чистки от грязи и других ремонтных работ выполняют сборку электромотора в обратной последовательности. Перед установкой двигателя на пылесос, рукой прокручивают вентилятор. Ротор правильно собранного электродвигателя от толчка должен сделать минимум 10 оборотов.

После ремонта электрической части весь пылесос собирают. Первое пробное включение делают кратковременное. Если двигатель запустился удачно, пробуют пропылесосить.

В инструкции оговорена разборка стандартной модели пылесоса. Дорогие агрегаты могут комплектоваться дополнительным вторым мотором внутри рабочей насадки – щетки. При выходе его из строя пылесос будет работать. Перестанут только двигаться ворсинки щетки.

При разборке моющего пылесоса дополнительно придется снять водяную помпу. Узел стоит сразу за входным отверстием пылесоса, куда прикручивается шланг. Помпа соединена патрубками, которые аккуратно снимают.

Разборку и ремонт бюджетных пылесосов несложно выполнить самостоятельно. Дорогостоящие роботы устроены сложно. Во время поломки чаще всего из строя выходит электроника. Агрегат лучше отнести в сервисный центр или полностью заменить мотор с электронной платой.

Если пылесос работает с перебоями и искрением коллектора

Искрение коллектора, при наличии нормальных щёток, вызывается:

межвитковым замыканием в обмотке якоря;
межвитковым замыканием в обмотке статора;
повышенной нагрузкой на двигатель.

Рекомендации: обращение в сервисный центр.

Как разобрать пылесос

Если пылесос сломан, то для начала нужно понять, в чем проблема. Диагностика — то, с чего стоит начинать любой ремонт. Иногда, чтобы выяснить в чем именно кроется неисправность, нужно разобрать пылесос. Конечно, каждая модель устроена по-своему, но ниже описан алгоритм разборки, который справедлив почти для всех моделей:

Демонтаж уплотняющей решетки. Загляните под крышку отсека пылесборника — именно там находится эта решетка. Сама крышка зафиксирована несколькими винтами, которые без труда можно выкрутить простой отверткой с учетом сечения.
Удаление управляющего блока и крышки пылесборника. Сделать это можно без специальных приспособлений голыми руками, когда вы уберете уплотняющую решетку.
Снятие пылесборника. Фиксация этой части отличается у разных моделей — либо располагается в специальном пазу, откуда его можно просто достать, либо держится на небольших винтах.
Отсоединение пластикового основания. Эта операция необходима, если вы хотите разобрать двигатель. Для того чтобы корпус отсоединился — найдите тайный винт (очень популярный тип крепления в подобных приборах).
Обесточивание двигателя. Для этого нужно просто убрать провода, подающие напряжение. Как правило, они закреплены винтовыми зажимами.
Удаление прокладки. Она обычно находится на входе приемного шланга.

Как разобрать пылесос

Демонтаж уплотняющей решетки. Загляните под крышку отсека пылесборника — именно там находится эта решетка. Сама крышка зафиксирована несколькими винтами, которые без труда можно выкрутить простой отверткой с учетом сечения.
Удаление управляющего блока и крышки пылесборника. Сделать это можно без специальных приспособлений голыми руками, когда вы уберете уплотняющую решетку.
Снятие пылесборника. Фиксация этой части отличается у разных моделей — либо располагается в специальном пазу, откуда его можно просто достать, либо держится на небольших винтах.
Отсоединение пластикового основания. Эта операция необходима, если вы хотите разобрать двигатель. Для того чтобы корпус отсоединился — найдите тайный винт (очень популярный тип крепления в подобных приборах).
Обесточивание двигателя. Для этого нужно просто убрать провода, подающие напряжение. Как правило, они закреплены винтовыми зажимами.
Удаление прокладки. Она обычно находится на входе приемного шланга.

Диагностика неисправностей

В большинстве случаев причиной того, что пылесос вышел из строя, становится двигатель. Такая поломка возникает практически со всеми марками и моделями прибора, независимо от фирмы-производителя. По характерным признакам и особенностям работы прибора можно диагностировать неполадку и попытаться своими руками произвести ремонт пылесоса.

Первым признаком неправильной работы двигателя является гул и появление пыльного облака во время работы прибора.
Недостаточная сила всасывания или полное ее отсутствие свидетельствует о том, что вышел из строя шланг. Еще одним признаком того, что нарушена герметичность шланга, является тихая работа прибора. Кроме пробоя в гофре может быть повреждена принимающая щетка.
Невысокая скорость всасывания и падение скорости работы могут быть следствием поломки подшипников. Доказательством выхода из строя именно этих комплектующих является периодическое восстановление работы в нормальном режиме.
Чрезмерный гул при исправной работе свидетельствует о том, что из строя вышел двигатель. В большинстве случае неисправности в моторе напрямую влияют на силу мощности всасывания воздуха.

https://youtube.com/watch?v=kAZJHUxzi2s

Ремонт микроволновых печей своими руками на дому

Диагностика неисправностей

Чаще всего в пылесосе любой марки, Bosch, не исключение, разборка нужна, если отказал двигатель. Признаки неисправности мотора:

Усилился шум, появляется облако пыли.
Снизилась сила всасывания , при этом появился внутренний стук, периодически пропадающий.
Пылесос работает, но очень сильно шумит.

В первую очередь нужно произвести внешний осмотр компонентов. Мощность всасывания нарушается, если забит или дал трещину гофрошланг, давно не чистились фильтры на воздушных лабиринтах. Пылесос может отключаться, если нарушены контакты сетевого шнура, неисправна розетка, есть потертости с оголенными проводами.

Что проверить для начала

Часть проблем, из-за которых отказал прибор, владельцы могут устранить самостоятельно, не прибегая к помощи мастеров.

Исправна ли розетка

Прежде всего проверьте исправность розетки:

Включите в неё другой бытовой прибор и посмотрите, заработает ли он. Лучше всего включить небольшой светильник или настольную лампу — если розетка исправна, лампа тут же засветится.
Попробуйте включить пылесос в другую розетку и проверить, заработает ли он там.

Переполнен ли мешок

Довольно часто пылесос не включается, потому что переполнен контейнер для мусора. Когда пылесборник целиком забит, через него тяжелее проходит воздух, и падает мощность всасывания. Нагрузка на электромотор возрастает, в итоге он перегреется отключится или выйдет из строя.

В современных моделях устанавливается индикатор, который сигнализирует о наполненном мешке. Если такой «красной лампочки» нет, прислушайтесь к звуку мотора: когда он работает на износ, слышен нарастающий гул. Часто от агрегата начинает «вонять».

Если вовремя не заметить переполнение мешка, двигатель перегреется. Электроника или термореле может отследить этот момент и сама отключить двигатель — тогда достаточно опустошить мешок и дать машине остыть. Если датчиков нет, мотор сгорит и технику придётся ремонтировать.

Попадали ли в шланг крупные предметы

Застрявший мусор в шланге приведёт к падению мощности всасывания, и как следствие – к перегреву и поломке двигателя. Обычно виной всему крупные предметы (тряпки, детские игрушки), которые попали внутрь рукава или телескопической трубки и не смогли переместиться в пылесборник. Но иногда застревают и мелкие предметы — например, зубочистка встает поперек канала, цепляет на себя другой мусор и образует пробку.

Загрязнен ли фильтр защиты двигателя

Фильтр защиты мотора, расположенный сразу за мешком для мусора, подвергается регулярному загрязнению. Мелкие частицы пыли просачиваются через пылесборник и оседают на фильтре: в итоге прохождение воздуха затрудняется, и двигатель снова греется.

Не перебит ли кабель или штепсель

Провод пылесоса во время уборки постоянно находится в движении — кабель цепляется об углы, попадает под мебель, сам агрегат через него частенько переезжает. Все это негативно сказывается на целостности кабеля.

Проверьте кабель. Иногда повреждение можно определить по порванной изоляции, но часто металлические жилы повреждается внутри, а изоляция не вызывает подозрений. Откройте корпус и найдите место, где шнур подключается к электрической плате. Включите кабель в розетку, возьмите мультиметр и замерьте напряжение на месте подключения. Если ток отсутствует, проблема либо в кабеле, либо в вилке.
Замените штепсель или его детали. Если вилка разборная — откройте ее и посмотрите, нет ли обгоревших контактов или других дефектов. Неразборный штепсель просто срежьте с провода и замените на новый.

Если другой штепсель не дал положительного результата, значит, окончательная причина в шнуре – замените целиком.

Как долго работала техника

Если пылесос заглох, проверьте, как долго техника работала до этого. Не исключено, что после долгой уборки он просто перегрелся, и электроника отключила мотор, чтобы его охладить. Подождите какое-то время (минимум 20-30 минут), и ваш помощник снова будет готов к работе.

Есть ли запах гари

Если при уборке вы почувствовали запах гари, то, скорей всего, сгорела обмотка якоря или статора. В этом случае без квалифицированного ремонта не обойтись — придётся заменить сгоревшую деталь, а в некоторых случаях и весь двигатель.

Иногда предлагают перемотать обмотку якоря и статора, рекомендуем смотреть на экономическую целесообразность. Чаше всего новый модуль в сборе будет дешевле.

Основные детали пылесоса

Чтобы определить нашу поломку, разберём, как работают различные элементы техники.

Фильтры

Именно они берут на себя основной удар по обработке мусора. Первым делом проверьте именно их: лишний мусор ухудшает всасывание, ведет к отключению во время уборки или вообще к перегоранию.

Очистить фильтр несложно — промойте водой и дайте высохнуть, не ставя на батарею и не обдувая феном.

Шланг

В шланге могут образовываться «пробки» из носков, тряпок, волос, шерсти домашних животных или просто большого количества пыли. Если мусор уже накопился, удаляйте его аккуратно, чтобы не повредить внутренние стенки шланга.

Возможно, нет никаких «пробок», а дело в дыре или трещине. Проблему можно решить подручными способами:

замотать очаг поражения строительным скотчем;
сделать заплатку из тонкой резинки или накладку из силикона.

Щетка

Щетка собирает крупный мусор и поднимает ворс ковра, для более эффективной уборки пыли. Со временем она засоряется и перестаёт цеплять пыль. Стандартную щетку достаточно просто очищать от наматывающихся волос, ниток, шерсти, например, после 2-3 циклов уборки.

Турбощетка состоит из валика, на котором нанесена щетина из пластмассы: валик вращается и собирает мусор щетиной. Без своевременной очистки турбощётка забьётся так же быстро, как и обычная.

Шнур и провод

Шнур может быть перебит, порван или отсоединен от управляющей платы, от чего электроэнергия не поступает к двигателю. Его нужно заменить и плотно заизолировать место нового соединения.

Может сломаться втягивающий провод механизм, тогда техника не будет сматывать кабель внутрь корпуса. Что с этим делать, в инструкции чуть ниже.

Двигатель

Ремонт двигателя и его диагностика — забота профессионала. Даже не пробуйте что-то починить, если не разбираетесь в электротехнике.

Платы управления

Так же, как и с двигателем, не пытайтесь перепаять плату, не зная её принцип работы и правила ремонта. Может выйти еще хуже.
