Как сделать фрезу на мотоблок

Нужно ли затачивать фрезы на мотокультиватор?

Независимо от своих конструктивных особенностей, фрезы – это самозатачивающиеся приспособления. В связи с этим заточка режущих ножей оператором не требуется, так как это может только испортить состояние органов.

Единственное исключение – это очень старые фрезы, которые нужно точить только в случае, когда качество вспашки грунта значительно ухудшилось.

В этом случае заточка выполняется в такой последовательности:

1. Сначала нужно снять оборудование с мотокультиватора, очистить его от грязи и обезжирить;
2. Заточка будет выполняться по заводской метке, которая отчетливо видна на лезвиях;
3. Далее необходимо подготовить инструмент. Лучше всего использовать для работы УШМ, предварительно оборудованную новым заточным кругом. Если этой насадки нет, то можно использовать обрезной круг, однако качество заточки фрезы им будет немного хуже;
4. После этого нужно уложить очищенную конструкцию на неподвижную горизонтальную поверхность;
5. Затем потребуется сделать замеры заводской заточки, используя для этого штангенциркуль;
6. Во время дальнейшей обработки ножей нужно постоянно проверять их толщину, чтобы не снять лишние миллиметры металла;
7. В конце потребуется включить болгарку и заточить ножи по заводской фаске.

Во время самостоятельной заточки нужно дать время для их полного остывания

Важно помнить, что металл под действием заточного круга быстро нагревается. Если не делать перерывы, то это может привести к перегреву и деформации стали

Как сделать самому

Безусловно, покупка готовой фрезы это наиболее простое и понятное действие, которое себя полностью оправдывает. Однако, многие задаются вопросом – как сделать фрезу к минитрактору своими руками? Причиной подобного интереса является, как всегда, цена готового устройства.

Мотоблок поможет взрыхлить землю быстрее и эффективнее, чем вручную, а это значит — добиться прекрасного урожая с минимальными усилиями. Мотоблок Викинг — лучший помощник для хозяйственного фермера.

Современные зернодробилки достаточно компактные и энергоёмкие, они легки в применении и радуют своих хозяев. Тут вся полезная информация о бытовой зернодробилке.

Стартовая цена начинается с 12 тысяч рублей за почвенную фрезу, что и наталкивает людей на подобные размышления.

В принципе, данная задумка вполне легко исполнима, ведь устройство фрезы не такое сложное. Для этого нам понадобится довольно стандартный набор инструментария:

• болгарка;
• сварочный аппарат;
• электрическая дрель;
• болты и гайки;
• гаечные ключи.

Удостоверившись, что все необходимое есть у вас в наличии, можно приступать к предварительной подготовке. Фреза для минитрактора своими руками, чертежи которой представлены ниже, представляют собой достаточно типовую конструкцию, поэтому не нужно придумывать велосипед, изобретая что-то новое.

Достаточно лишь следовать тем техническим советам и параметрам, необходимым для сборки качественного устройства.

Чертеж 1

Итак, рассмотрим подробный алгоритм наших действий:

Начинается всё, естественно, с изготовления опорной рамы устройства. Для этих целей нам понадобится труба из металла диаметром порядка 4 см, либо швеллеры.

Рама

• Разрезаем имеющийся материал на четыре части, которые нужно потом приварить друг к другу. Помните, что ширина рамы будет напрямую зависеть от мощности используемого в минитракторе двигателя. Поэтому, если она не достаточно мощная, лучше не делать очень большую конструкцию.
• Нужно предусмотреть заранее установку колес, с помощью которых будет регулироваться глубина погружения ножей вала.
• Далее нужно закрепить к раме основной вал, который будет вращаться. В качестве вала можно использовать обычную металлическую трубу, диаметр которой должен составлять не менее 5 см.
• Соединение вала фрезы осуществляется через редуктор ПК-1,6, который агрегатируется с валом отборной мощности, установленным на минитракторе. Крепление основного вала к раме осуществляется с помощью втулок с подшипниками опорного типа.
• Ножи для фрезы минитрактора изготавливаются из металлических пластин, толщина которых должна составлять порядка 1,2 см. В зависимости от ширины вала, разным будет и количество режущих элементов. К примеру, если ширина вала будет не менее 120 см, то на нем можно установить четыре ножа.
• При этом, каждый нож состоит из трех режущих элементов, концы которых немного загнуты. Крепление данных элементов к валу осуществляется при помощи болтов и прочих крепежных соединений.
• В принципе, ваша самодельная фреза на минитрактор своими руками собрана. В качестве завершающего штриха, нужно смазать солидолом все детали, которые будут подвергаться трению.

Как установить фрезы

Необходимо уточнить вид конструкции, поскольку у всех мотоблоков собственные технические параметры. Сборка агрегата ведется в соответствии с руководством эксплуатации. Размеры фрез «гусиные лапки» не одинаковы, хотя для большинства из них это габариты 300Х400Х23 мм. Точить агрегаты нужно, если рекомендует производитель. Заточка нужна владельцам техники, но для ее проведения необходим демонтаж устройства, что сопряжено с отдельными трудностями, а также отнимает много сил и времени.

Почворезы «гусиные лапки» – популярный и востребованный тип агрегатов для мотоблока. Садоводы, земледельцы и фермеры широко используют эту технику на своих дачных и загородных участках. Технике нет равных на территориях с переувлажненными тяжелыми почвами, для выравнивания и перемешивания грунта, измельчения сорняков и культивации грунта. Агрегаты имеют высокое качество, они надежны, прочны и долговечны.

Собираем грунтозацепы для мотоблока своими руками

Нам понадобится болгарка, сварочный аппарат и материалы, показанные на рисунке. Чтобы собрать грунтозацеп для мотоблока своими руками, нужно закрепить на полуоси подшипник. Потом в центр автомобильного колесного диска крепится пластинка в форме квадрата. Она имеет достаточный размер, чтобы каждым из углов доставать до края диска. Прикрепляем ее болтами, проделав в ней предварительно отверстия.

С внутренней части автодиска крепим к пластинке полуось, после чего приступаем к зацепам. Берем стальной уголок (можно купить), и режем его болгаркой таким образом, и скрепляем каждые два отрезка при помощи сварки, получая в итоге небольшие и прочные уголки. Затем они привариваются на колесо с расстоянием в 15 сантиметров друг от друга (многое зависит от размера колеса – см. рисунок).

Принцип работы культиватора и его главные преимущества

Культиватор для мотоблока — сельскохозяйственный агрегат для рыхления, влагосбережения, окучивания грунта без оборота верхнего пласта.

Виды культиваторов

Культиваторы бывают:

• с пассивными, или неподвижными, ножами;
• с активными, или приводными, ножами.

По типу привода различают:

• ручные;
• механизированные;
• агрегатируемые с трактором.

Среди культиваторов выделяют такие типы:

• с дисковыми фрезами;
• со стрельчатыми лапами;
• лемешные;
• с роторными фрезами;
• мульчеры;
• чизели.

Для мотоблока Нева в базовую комплектацию входят 6-8 фрез-культиваторов диаметром 360 мм и шириной захвата 1200 мм.

ЧИТАТЬ ДАЛЕЕ: Гибочное приспособление для проволоки своими руками

Мотоблок от культиватора отличается большим весом и наличием вала отбора мощности. Культиватор оборудован только фрезами, а к мотоблоку агрегатируют любое навесное и прицепное оборудование, соответствующее характеристикам техники.

На культиваторы устанавливаются разные двигатели — 2-, 4-тактные бензиновые, дизельные и электрические, работающие от сети или встроенных аккумуляторов. Они компактны, но по мощности уступают моторам, встроенным в мотоблоки.

Перед изготовлением культиватора к мотоблоку своими руками необходимо все металлические элементы обработать специальным антикоррозионным составом от преждевременного появления ржавчины после частого соприкосновения с землей.

Самодельный культиватор из вил — простой способ переробки (переделки) изделий. Для этого зубья механизма молотком отгибаются по типу штопора и насаживаются на рукоятку. В качестве рукоятки применяют черенок от лопаты. Для крепления используют изоленту.

Некоторым мастерам удается сделать культиватор своими руками из велосипедной рамы с колесом. Между 2 блоками базы приваривается или скрепляется болтами стальной стержень. К поперечине монтируется головка. Для такой конструкции рекомендуют брать колесо средних размеров.

Чтобы грамотно собрать дисковый культиватор и правильно работать с фрезами, необходимо спроектировать схемы узлов и отдельных деталей. С учетом деформации дисков применяют специальные регулирующие гайки. Диски привариваются к втулкам, расположенным на вращающейся оси со скобами. На скобе необходимо предусмотреть выступ, где будет проходить труба. К трубной поверхности прикрепляют рукоятку культиватора.

Фрезы для культиватора выполняют множество различных функций. С их помощью фермеры имеют возможность:

• Быстро уничтожать густые заросли сорняков;
• Культивировать почву;
• Перемешивать слои грунта с удобрениями;
• Выравнивать поверхность земли.

Особенно эффективно фрезы показывают себя на глинистом, переувлажненном и задеревенелом грунте. Фрезы также часто эксплуатируются для вспашки целины на пастбищах и лугах.

• Приспособления с ножами в форме сабли – они пользуются самым большим спросом среди покупателей и позволяют выполнить широкий спектр работ. Главное преимущество кроется в форме лезвий и материалу – фрезы изготавливаются из стали и могут сниматься в любое время.На них практически не наматывается растительность, что позволяет вспахать грунт в разы быстрее;
• Фрезы на культиватор типа «гусиные лапки» – новое решение на рынке оборудования. Инвентарь такого типа часто применяется для вспашки твердых грунтов. Он не поддается разборке, благодаря чему является более прочным, чем фрезы первого типа. Среди минусов выделяется частое наматывание сорняков на лезвия.Из-за этого большинство фермеров используют эти фрезы для работы на «чистой» почве. Часто «гусиные лапки» эксплуатируются для вспашки перед посадкой картофеля, а также для обработки грунта с целью профилактики появления колорадских жуков и других вредителей.

Какие фрезы лучше

Насадки саблевидного типа подходят для любого грунта. Для участков с камнями и большими корнями рекомендуют использовать навесные механизмы с высокими эксплуатационными показателями. В активных фрезах ножи не ломаются из-за качественного материала изготовления. Режущие элементы характеризуются максимальной надежностью, прочностью и долговечностью. Установка фрез производится на культиваторы.

Гусиные лапки отличаются большой проходимостью фрезы по целине, нетронутой сельскохозяйственной техникой, в результате чего грунт легко и быстро обрабатывается, тщательно измельчается земляной ком, перемешивается на глубине 30-40 см. Они удобны для обработки земли каменистого и твердого типов, борьбы с сорняками и устанавливаются как на мотокультиваторы, так и мотоблоки.

Недостатком орудия является меньшая прочность. В процессе эксплуатации ножи необходимо постоянно осматривать на наличие повреждений и ремонтировать. Материал гусиных лапок имеет не такие высокие прочностные характеристики, как легированная или высокоуглеродистая сталь, тем не менее хорошо поддается сварочным процессам. При поломке или трещине режущих элементов изделие можно отремонтировать в домашних условиях с минимальными затратами. Это качество является главным преимуществом при выборе фрезы.

Какие фрезы для мотоблока лучше. Фрезы для мотоблока: их назначения, отличия (Салют и Агро) и видео

Аграрии знают, чтобы получить хороший урожай, необходим комплекс работ, который включает в себя обработку почвы. На приусадебных участках традиционным инструментом всегда считалась лопата.

Сегодня многие владельцы законных соток земли хотят и могут качественно обрабатывать почву с помощью специальной «домашней» техники.

Назначение почворезов, их роль в обработке почвы

Это мотоблоки, которые выполняют обработку почвы. Один из элементов, установленных на домашних помощниках по обработке земли, являются фрезы для мотоблока.

Они непосредственно влияют:

• на качественную вспашку;
• от почвофрезы зависит управляемость техникой;
• оказывают влияние на трансмиссию;
• и силовой агрегат мотоблока.

Фреза для мотоблока – это их основной рабочий орган. Они отвечают:

• за глубину рыхления верхнего слоя почвы;
• за создание структуры обработанной земли. Крупный или мелко комковой вариант;
• за борьбу с сорными растениями.

Отличие почворезов

Они кардинально могут отличаться друг от друга. Конструкция и форма могут быть разными. Отличие может состоять в количестве ножей и расположении.

Ножи главное оружие почвофреза. Материал, из которого они изготовлены, прямо влияет на глубину проникновения в почву.

Они могут быть кованными с само заточкой. Хорошие ножи для фрез изготавливают итальянские мастера. Видео мотоблока с фрезами смотрите в конце публикации.

Штампованный лист часто применяется для производства ножей. В этом случае режущая кромка не явно выражена. Практика показывает, что их установку выполняют часто на недорогие, бюджетные модели культиваторов

Фрезы для мотоблока Салют

Комплектация и оборудование мотоблока Салют разных моделей включает в себя набор фрез с дисками для защиты растений. Производители мотоблока Салют изготавливают почвофрезы из стальных заготовок или обычной металлической полосы.

Ножи фрез для Салюта выполнены из пружинной стали, обработаны особым способом. Серповидная форма даёт возможность проникновения в почву с наименьшим сопротивлением. Проверено на практике, что ножи очень надёжные.

Три пары фрез, которые идут в комплекте, крепятся на болтах стальными пальцами. Показатели захвата фрез: 350 х 600 х 800 мм.

Фрезы для мотоблока Агро

В комплектацию мотоблока Агро входит ряд навесного дополнительного оборудования, с помощью которого можно за непродолжительное время более качественно обработать почву: взрыхлить, удалить сорняки.

Это делает инструмент более функциональным и универсальным. Главной скрипкой в «техническом оркестре» выступает фреза. Характеристики почвофрезы для обработки почвы: захват по ширине составляет 610 мм.

Глубина обработки верхнего слоя почвы составляет 80 мм. Проникновение в верхний слой земли, на отметке 80 мм, возможно, только ножами, выполненными из качественного материала.

Можно сделать выводы, что фрезы для мотоблока, вещь нужная и полезная. Комплекс работ с дополнительным оборудованием расширяет возможности домашней техники, повышая спрос на неё. Возможна покупка почвофрез отдельно от мотоблоков. Это нормальная практика, которая даёт возможность приобретения необходимого дополнительного оборудования в нужный момент.

Основное предназначение и типы фрез

В сельском хозяйстве мотоблоки уже давно занимают лидирующие позиции по эксплуатации, отличаясь быстрой обработкой земли и возможностью автоматического сбора урожая. Каждая модель, независимо от страны производителя, включает дополнительные силовые установки. Как правило, их вполне хватает для качественной работы на любых участках, и необходимости самостоятельно изготавливать фрезы для мотокультиватора практически нет. Но бывают ситуации, когда возможности купленного агрегата, не соответствуют российским реалиям.

Существует два типа фрез: почвенная и саблевидная

Простой пример: не все западные производители учитывают глубину почвы в других странах, специфические зерновые культуры, погодные условия и прочие моменты, которые могут усложнить процесс работы и увеличить вероятность быстрой поломки.

В таких случаях всегда можно купить дополнительную фрезу под конкретно свой участок или же изготовить её своими руками. Стоит отметить, что во многих случаях самодельные детали работают гораздо эффективнее, нежели заводские! Визуально любая фреза выглядит следующим образом: две части модуля со специальным набором почвообрабатывающих ножей крепятся на колёсную базу, а затем регулируются так, чтобы одна конструкция не мешала работать другой. Благодаря этой простой технологии мотоблок получает возможность самостоятельно передвигаться по территории и заниматься обработкой.

Стоит отметить, что существует второй тип навесных фрез, работающий при помощи вала отбора мощности. Такие установки крепятся сзади основной конструкции, и часто встречают на таких моделях, как МТЗ, Прораб, Агро и других. Несмотря на разницу в установке, все типы фрез изготавливаются по одинаковой схеме.

В зависимости от вида эксплуатации, дополнительные устройства могут слегка отличаться друг от друга. Главным предназначением фрез является уничтожение сорняков и выравнивание земной поверхности участка, но параллельно они могут выполнять и другие задачи. Например, заворачивать удобрения, перерабатывать почву или даже удобрять её при помощи специальных приспособлений. Давайте подробнее рассмотрим, какие типы фрез встречаются чаще всего.

Описание фрез «гусиные лапки»

Механизмы получили массовое распространение со второй половины XX века вместе с подъемом сельского хозяйства. Их использование подтвердило эффективность механизма, обеспечивающего вспашку почвы на сложных, проблемных участках и приобрело популярность среди фрез. Купить фрез «гусиные лапки» стремится каждый владелец загородного участка и современный фермер. Кроме обработки грунта, ими ведется борьба с корнями сорняков. В этих случаях ножи хорошо затачивают. К отличительным чертам данного типа фрез относятся:

1. Литая конструкция. Их нельзя разобрать на отдельные части.
2. Они изготавливаются из прочной стали, обеспечивающей фрезам надежность и долговечность.
3. У них треугольная форма, которая гарантирует качество вспашки, отлично перемешивая твердую почву.
4. Применение данных агрегата актуально на почвах с комьями.

Размеры стандартных габаритов фрезы равны:

• высота–38 см;
• ширина–41 см;
• длина–38 см.

Фрезы предназначены для обработки почвы Вес механизма равен шестнадцати килограммам. Обрабатывают почву на скорости пять километров в час. Владельцы используют мотоблоки с такими фрезами для подготовки участка под картофель. Среди них существует мнение, что эта обработка грунта защитит растения от уничтожения колорадским жуком.

Конструкция агрегата

Все конструктивные детали имеют различные функции и производятся по отдельности:

• ножевые стоки;
• ножи;
• труба для оси и фланцы;
• приводная втулка;
• ножевые блоки.

В случаях, когда отдельных элементов нет в комплекте, их можно купить или изготовить самостоятельно.

Особенности эксплуатации

Для работы агрегата настраивают рукоятки, чтобы не уставать. Сошник устанавливается на поверхность мотоблока с задней стороны. Он выполняет роль якоря. Если моторизованный блок идет неровно, перескакивая отдельные участки, сошник способствует более ровной культивации. Алгоритм работы по обработке грунта следующий:

1. Перед выездом мотоблок заводят, чтобы он в течение 5 минут прогрелся.
2. Затем, включив передачу, отправляются на работу.
3. Обрабатывая почву, нельзя слишком долго находиться в одном месте, чтобы не завязнуть в рыхлом грунте.
4. Главная задача культивации – это вспашка верхнего слоя земли.
5. Для сошника выставляют начальное положение.
6. Скорость можно регулировать.

Глубокая обработка почвы

При освоении новых участков приходится осваивать целину. Обычно она обильно зарастает дерниной, многолетними травами и бурьяном. Справиться обычными инструментами с подобными территориями довольно сложно. Чаще прибегают к культивации с помощью глубокой обработки с оборотом пласта. При оборотной пахоте происходит подрезание части слоя, ее подъем и переворот вокруг собственной оси.

Подобную работу выполняют осенью. Корневища крапивы, пырея ползучего, одуванчика и иных сорняков подмерзают в ноябре-декабре, когда температура воздуха опускается ниже -15…-17 ⁰С (стабильного снежного покрова еще нет). В дальнейшем они теряют способность к росту.

Сторонники органического земледелия не соглашаются с подобным подходом. Но опыт нескольких столетий доказывает, что только такими агротехническими мероприятиями можно добиться очистки территории от сорняков. Иначе придется использовать химию для борьбы с сорными растениями.

ЧИТАТЬ ДАЛЕЕ: Бензопилы Дружба — устройство, характеристики, особенности

Глубокая пахота позволяет:

• обернуть пласт почвы и дать возможность растениям использовать для питания вещества, которые в течение сезона постепенно смещаются на нижние горизонты. Подобная операция позволяет снизить засоление грунта минеральными подкормками, а также сократить количество вносимых удобрений;
• аэрация нижних слоев почвы способствует возникновению аэробных процессов перегнивания растительных остатков. Обычно в нижних слоях доступ кислорода воздуха ограничен. Поэтому создаются условия, когда перегнивание корней стержневого типа растягивается на несколько лет. Анаэробные процессы (без доступа воздуха) происходят с медленным накоплением гумуса;
• при обороте пласта семена сорных трав оказываются в нижних слоях грунта, и прорастать они не могут. Оставшиеся на поверхности корни вымерзают. В результате резко понижается засоренность почв;
• вымерзающие комки земли в зимний период легче крошатся весной. Образуется легкий рыхлый поверхностный слой, в котором культурные растения могут получать более обильное питание;
• внесение органики перед пахотой позволяет организовать активное перегнивание навоза или сидератов, если их посеяли после уборки основных культивируемых культур.

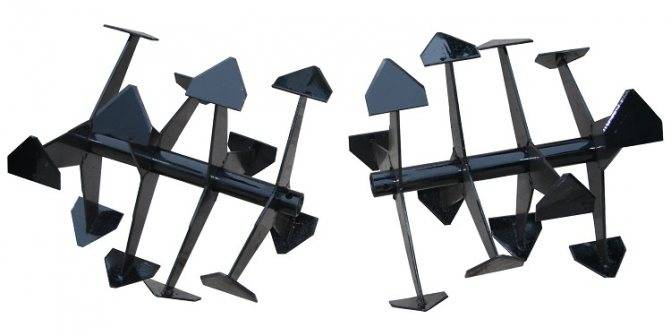

«Гусиные лапки»

Вторым типом фрез является модель «гусиные лапки», получившая такое оригинальное название за счёт треугольной формы режущих деталей. Аналогично с саблевидным типом устройства, размер и количество режущих компонентов зависит от веса основного агрегата. Например, для мотоблока МТЗ рекомендуется устанавливать четыре и больше деталей, а для других схожих моделей всего три. По сути, вы можете поставить неограниченное количество ножей, как сочтёте нужным, но необходимо учитывать, что мощность мотоблока со слабым двигателем существенно упадёт.

При помощи «гусиных лапок» чаще всего обрабатывают сложные виды грунтов и целинные земли. Но стоит отметить, что в случае, если почва содержит большое количество корней разветвлённой формы, система может забиваться и давать сбои.

Любой тип фрезы требует первичной проверки и дальнейшего бережного отношения

Широкое применение данный тип фрез получил в восьмидесятые годы во времена СССР, когда началось активное развитие самодельных приспособлений в хозяйственном секторе. Фермеры были вынуждены искать способы, как увеличить производительность на своих участках и по этой причине учились создавать фрезы для мотоблоков собственными руками. Следует сказать, что с тех пор конструкция агрегата не изменилась, что ещё раз доказывает его неподвластную времени эффективность.

Как собрать «гусиные лапки»

Основным элементом почвенного устройства является приводная втулка, параметры которой должны быть не меньше пяти мм длины стенки, а оптимальным показателем считается примерно семь мм. Далее необходимо проточить внутренность так, чтобы она легко одевалась на вал, и сделать специальное отверстие под осевую трубу глубиной тридцать или сорок мм.

Что касается самой осевой трубы, то она, как правило, изготавливается на основе стандартной модели АЕ25-32, но допускается применение и других аналогичных деталей. Существует два вида готовой трубы: разборный и неразборный, все зависит от ваших ожиданий. Но если верить отзывам фермеров, то разборный вариант всё же считается наиболее эффективным, так как всегда есть возможность добавить или убрать ножевые установки. Как будет вести себя мотоблок на определённом участке предугадать невозможно, и по этой причине лучше на всякий случай иметь запасной вариант модификации.

Обязательно почитайте: Мотоблок Беларус 09н

Выбрав подходящий тип осевой трубы, необходимо установить на неё специальный фланец для дальнейшего крепежа ножевых установок. Общая длина такого приспособления будет зависеть от ширины ножей и их отдалённости друг от друга. Оптимальная ширина треугольных ножей равняется примерно 60-80 мм, так как более крупные размеры заметно увеличивают сопротивление агрегата земле и ухудшают его работу. Сами ножевые вставки должны быть изготовлены из плотной стали и иметь толщину 3-5 мм. Далее следует собрать стойку режущего элемента, которая состоит из изогнутой полосы и заточенной кромки.

«Гусиные лапки» хорошо обрабатывают каменистые грунты и уничтожают сорняки

Соединив ножевую установку и осевые трубы, вы получите общую конструкцию модульного элемента. Собственно, это и есть финальная стадия создания «гусиных лапок» и вы можете провести первый «обкат» самодельной установки. Также, перед тем как начинать процедуру изготовления фрезы, стоит предварительно сделать небольшой чертёж, чтобы уменьшить риски порчи деталей. Нужный чертёж можно найти во многих автомобильных изданиях или же на просторах интернета, если вы имеете техническое образование и понимаете конструкцию фрезы, можно изготовить примерный план самостоятельно.

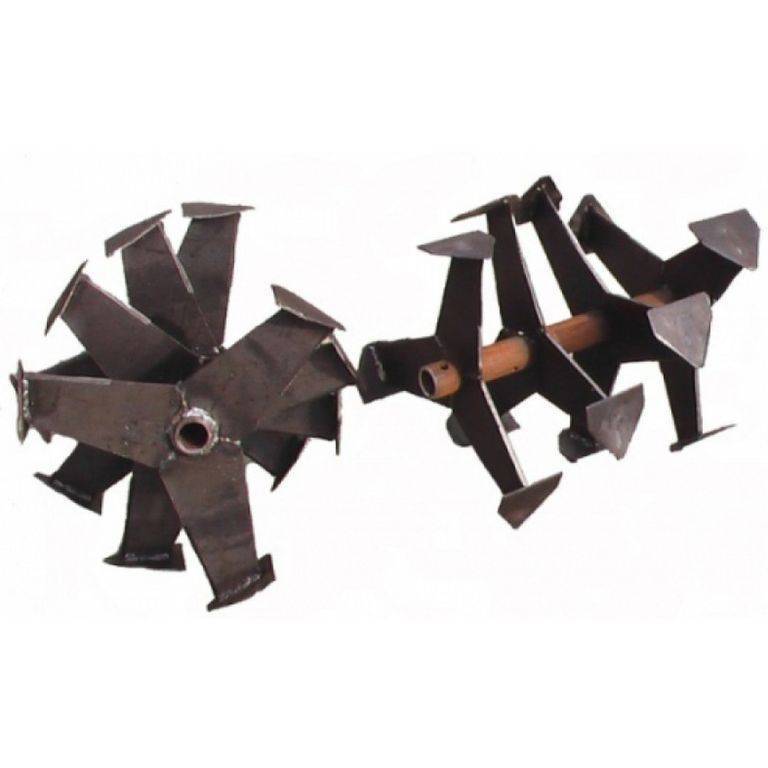

Собираем «гусиные лапки» своими руками

Если имеющиеся почвофрезы по каким-то причинам не устраивают или пришли в негодность, альтернативой покупным приспособлениям могут стать роторные фрезы для мотоблока, изготовленные своими руками. Задача эта не представляет особой сложности и при этом имеет преимущества в виде желаемой степени надежности конструкции и ее особенностей, повышение эффективности обработки земель и, конечно, экономии средств на покупку готового приспособления.

Самый простой способ изготовления — изучить конструкцию фрез промышленного производства и схемы, как собрать фрезу, после чего создать аналог с внесением желаемых корректив, если они требуются. Имеет смысл нарисовать чертежи для сборки, учитывающие необходимые параметры и требования к устройству.

При сборке «гусиных лапок» самодельная конструкция включает в себя следующие части:

• втулка (может быть изготовлена из трубки, имеющей диаметр 50 мм);
• фланец (изготавливается из толстого листа стали, может быть круглым или квадратным, что легче в исполнении);
• стойки для ножей (легко изготовить из стального уголка, профиля, автомобильной рессоры);
• лезвия (оптимальный материал — инструментальные сплавы; подходят рессоры от автомобилей).

Фрезы для мотоблока можно как изготовить самому так и приобрести в магазине Ножи привариваются к стойкам, которые, в свою очередь, фиксируются к фланцам, а фланцы — к втулке. Иногда для соединения используются болты, но практика показывает, что гораздо надежнее использовать сварочное соединение.

Чтобы предотвратить преждевременный износ ножей при обработке особо сложных и дернистых грунтов, рекомендуется в конструкции предусмотреть облегчение нагрузки за счет дополнительной установки ограничительных колесиков по бокам устройства. Это несколько усложняет процесс обработки, поскольку возделывается только верхний слой грунта, после чего требуется демонтаж ограничителей и повторная обработка.

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

• Ножи типа «гусиные лапки»
• Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

• ширина – 40 см;
• длина – 37 см;
• высота – 38 см;
• масса – 16 кг;
• допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

• металлическая трубка с диаметром в 42 мм;
• сварочный аппарат;
• шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов
