Как сделать поворотный плуг для мотоблока

Виды плугов для мотоблоков

Используемые для вспашки плуги делятся на несколько видов. К ним относятся:

однокорпусные конструкции — эти изделия Наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;

• оборотные или поворотные плуги — верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг Наиболее эффективен при обработке тяжелого грунта;
• роторные плуги — навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех Лемехов;
• дисковые плуги — конструкции этого типа используются преимущественно для вспашки мокрой земли. Глубина обработки грунта такими плугами немного меньше, чем в весной оборудовании предыдущих видов.

Каждый из перечисленных типов плугов нашел применение при вспашки того или иного вида почвы. Тем не менее, Самым универсальным принято считать двухсторонний плуг оборотного типа — он показывает Высокую эффективность при обработке грунта любого типа.

Как поставить стартер на мотоблок – алгоритм в деталях

С демонтажем, разборкой и монтажом ручного стартера мотоблока не возникает проблем даже у начинающих фермеров. Однако сборка и установка электростартера у неопытных владельцев мотоблоков вызывает ряд вопросов. В результате неправильно выполненной процедур механизм запуска мотора отказывается работать, из-за чего стартер приходиться нести в мастерскую. Чтобы избежать этой необходимости, изучим, как установить стартер на мотоблок в домашних условиях. Установка выглядит следующим образом:

1. Чтобы установить и закрепить венец на маховике мотоблока, маховик потребуется снять. Для этого снимите воздушный фильтр агрегата, чтобы получить свободный доступ к внутренней конструкции мотоблока;
2. После этого снимите защитный кожух, отверните винты, удерживающие корзину ручного стартера, гайку маховика и сам маховик. Демонтаж маховика стартера мотоблока может вызвать определенные трудности, поэтому для снятия этой детали лучше заранее приобрести специальный съемный ключ. После снятия маховика не забудьте отвернуть шпонку, расположенную сразу за ним;
3. Далее нужно установить генератор. При этом его провода просуньте в отверстие в стальной стенке мотора, и установите генератор в посадочные места на стенке двигателя;
4. Затем внутрь маховика установите магниты генератора так, чтобы отверстия в обоих элементах совпадали. Соедините обе детали винтами, и установите венец. Перед этим венец нужно нагреть, используя горелку в виде баллончика;
5. Установите собранный узел обратно на двигатель, попутно вкрутив шпонки и гаку маховика;
6. Вкрутите корзину ручного стартера, закрепите кожух и установите на место воздушный фильтр мотоблока;
7. Далее снимите заглушку установки стартера и установите сам стартер на мотоблок;
8. После этого подключите провода генератора к реле зарядки;
9. Подключите клеммы стартера к аккумулятору агрегата и заведите мотоблок.

Как видим, установить стартер к мотоблоку не так уж и сложно, как может показаться на первый взгляд. Главное при сборке своими руками – строго соблюдать все правила и рекомендации, перечисленные в алгоритме.

Все описанные методы ремонт и установки стартера подходят для монтажа механизма на мотоблоки Нева, Каскад, Агро и сельскохозяйственные машины других известных производителей.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.05.80 (21) 2928103/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Муниципальный комитет однако делам изобретений и открытий (53) УДК 621.43-573 (088.8) Размещено 07.02.82. Бюллетень № 5

Как пахать мотоблоком с плугом

Если в распоряжении находится стандартный участок на 6 соток земли, то его лучше пройтись мотоблоком из легкой серии. Весит он немного, им легко управлять. Справится такой мотокультиватор с участком очень быстро. В качестве навесного оборудования для маленьких участков принято использовать культиваторы и фрезы. Технология обработки следующая: минимашина устанавливается на краю участка, заводится и на максимальной скорости движется вперед, поворачивая на углах участка. Так, постепенно мотоблок продвигается к центру.

Для больших площадей целесообразно применять средние и тяжелые культиваторы. В этом случае без плуга просто не обойтись:

1. Выполняется контрольная вспашка в двух направлениях.
2. Во время вспашки оценивается положение плуга относительно земли и качество борозды.
3. Если вопросов нет, переходят к выполнению полного объема работ.
4. Скорость мотоблока увеличивают, борозды и отвал земли получаются ровными и аккуратными.

Это интересно: установка плуга на мотоблок Нева.

Такой способ подходит для любых типов почв. Если работы ведутся на твердой и каменистой почве, лучше ее обработать в два захода с разной глубиной. На втором этапе, чтобы исключить сползание почвы, волны можно делать поперек предыдущих. При продольном прохождении рекомендуется волну укладывать между двух старых, чтобы не было большого расстояния между ними.

При проведении работ, связанных с вспахиванием земли, необходимо придерживаться определенных инструкций и правил:

1. Для начала выполняют контрольную вспашку и анализируют полученную борозду.
2. Осуществляют регулировку плуга, качество отвала и глубину полосы.
3. Гребни борозд должны находиться друг от друга на равном расстоянии.
4. Исключается возможность наложения нового отвала почвы на старый.

Знания о настройке плуга на мотоблоке позволяют не только правильно настроить оборудование, но и качественно выполнить вспашку в кратчайшие сроки. Безукоризненная регулировка – залог подготовительных работ на приусадебном участке.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

1 Подготовка к работе

Перед началом работ мотоблок требуется подготовить. Для этого к нему подсоединяют навесные оборудования, устанавливают грунтозацепные колеса, проверяют все узлы.

1.1 Грунтозацепы

Вспахать огород возможно только применив грунтозацепы. Потому как нагрузка на мотоблок при вспашке земли вырастает в несколько раз. Воспользовавшись грунтозацепами, эту задачу можно облегчить. Для этого необходимо:

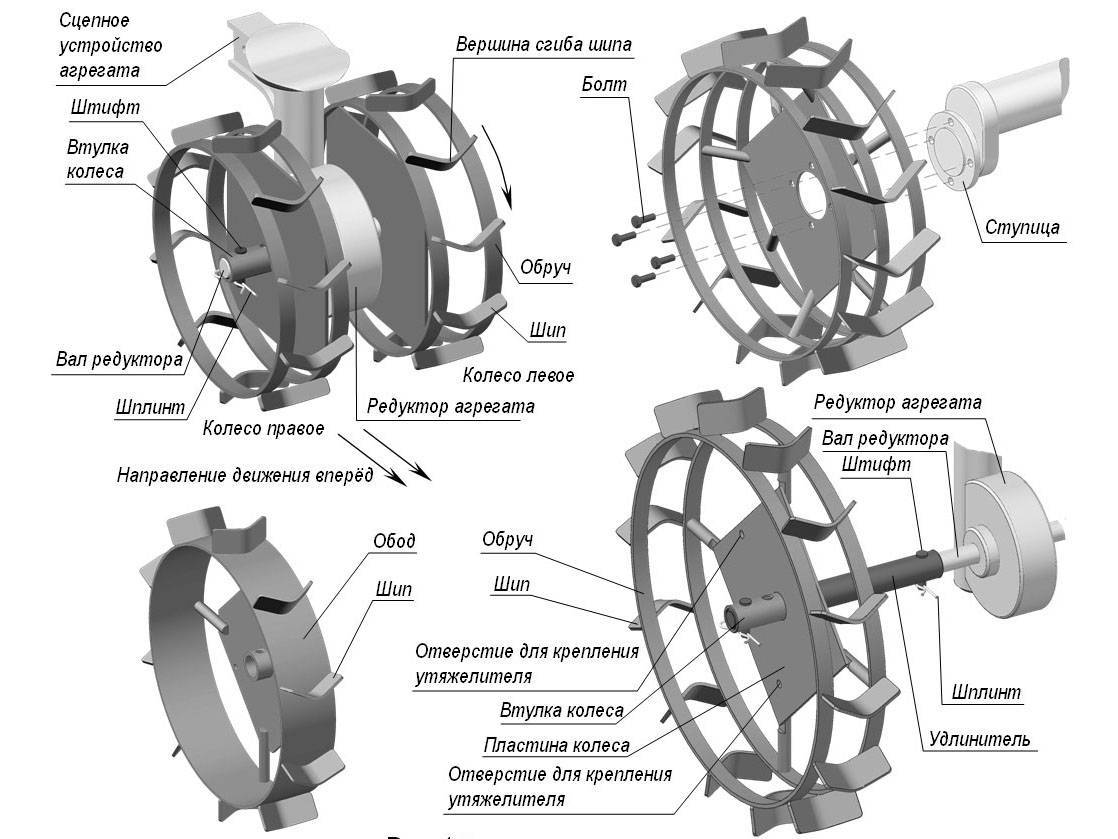

Устройство грунтозацепов

снять ступицы и транспортные колеса на мотоблоке;
установить на ось привода ступицы, предназначенные для грунтозацепов.  Такие ступицы длиннее, поэтому ширина колеи увеличится и мотоблок при вспашке станет более устойчивым. Ступицы соединить с валом шпильками и зафиксировать шплинтами;
установить грунтозацепы на ступицы

Следует обратить внимание, что протектор должен сужаться вперед.

Важен размер грунтозацепных колес, потому как при маленьком диаметре не будет нужного просвета между редуктором и землей, а с узкими колесами мотоблок будет «водить» по борозде. Оптимальный размер грунтозацепных колес: диаметр —  50-60 см, ширина обода – до 20 см. вес мотоблока с колесами желателен более 70 кг. При меньшем весе мотоблок будет буксовать.

1.2 Плуг

Основные составляющие для вспашки земли – это плуг и сцепка. Их следует собрать в один механизм. После этого установить на мотоблок. Существуют сцепки различных модификаций, однако воспользоваться лучше универсальной, это обеспечит надежную фиксацию плуга к фаркопу мотоблока и позволит выполнить точную регулировку плуга. При соединении плуга со сцепным устройством крепежные гайки не следует сразу затягивать, чтобы можно было отрегулировать плуг. Сцепку с плугом и крепежную серьгу мотоблока соединяют двумя штырями.

Далее следует  более трудоемкий этап – регулировка плуга.

1. Мотоблок первым делом следует установить на подставки, высота которых зависит от желаемой глубины вспашки. Подставки высотой 15 см нужны для глубины пахоты в 15-18 см, а для 20-23 см – высота подставки должна быть 20 см. На ровную поверхность укладываем подставки, на них – мотоблок. При этом плуг устанавливают так, чтобы он касался земли полевой доской по всей длине. Проследить, чтобы стойка плуга расположилась перпендикулярно земле и параллельно внутреннему торцу грунтозацепа.
2. Далее необходимо отрегулировать угол наклона пятки плуга, или полевой доски. Расстояние между лемехом (нос плуга) и пяткой плуга не должно быть более 3 см (размер спичечного коробка). При неотрегулированной полевой доске пахота ухудшится, плуг будет сильно зарываться в почву, что приведет к перегреву и остановке двигателя.
3. Для того, чтобы настроить оборудование по ширине колеи, следует заметить, как расположен нос(лемех) плуга. Правая кромка лемеха и внутренний край правого колеса должны находиться на одной линии.  Земля при этом будет подрезаться ровно и работать будет легче.

Устройство плуга для мотоблока

После сборки и регулировки следует проверить  правильность проделанной работы, сделав контрольную вспашку. Между гребнями предыдущей и следующей борозды расстояние должно быть не более 10 см.  Также не должно быть навала почвы с одной борозды на другую. Для этого правое колесо мотоблока должно двигаться посередине отвала предыдущей борозды. Правильно отрегулированный мотоблок  работает без рывков, плуг не зарывается глубоко в землю лемехом.

1.3 Подготовительные мероприятия

Для опытных пахарей подготовительные мероприятия можно пропустить. Но для тех, кто пашет впервые, вдоль начального ряда участка следует протянуть ориентировочный шнур. При вспашке плуг обычно уводит вправо, и сделать ряд ровным сложно. В этом случае для ориентира поможет натянутый шнур. Второй и следующие ряды можно пахать без дополнительных приспособлений, так как колесо мотоблока будет двигаться по борозде.

Оборотный плуг для мотоблока: делаем в домашних условиях

Оборотный (реверсивный) плуг к мотоблоку внешне отличается изогнутой формой, которая способствует переворачиванию на 1800 верхнего пласта почвы. Получил огромную популярность на твердых почвах, обычное рыхление на которых не приносит ожидаемого результата. Его устройство является наиболее сложным среди других разновидностей.

Универсальный вариант реверсивного (оборотного) плуга представлен на рисунке.

Детализация размера элементов конструктива произведена на чертеже. Для его изобретения понадобится сделать (обозначения согласно чертежа):

• лемехи (а) в стальном исполнении. Желательно, чтобы они были съемным для возможной заточки или модернизации. Режущая часть проходит обработку на наковальне и затачивается. Нижний из них предназначен для врезания в почву, верхний – переворачивает срезанный слой. Усилить прочность последнего можно уголком, приваренным к нему;
• сформировать отвал, способов чего существует несколько. Согласно одному из них, берется стальная труба диаметром не более 6 см, к которой прикладывается картонная заготовка. Между образующей трубы и трафарета должно быть около 20 0;
• боковую часть стойки (б);
• пластину для распорки (в);
• основание изделия (г);
• уголок (д);
• стойку (е).

На схеме представлена последовательность сборки поворотного плуга, где 1 – лемех, 2 – боковая часть стойки и 3 – вспомогательный лист. Разновидностью стандартного реверсивного плуга является поворотный плуг Зыкова, отличительной особенностью которого является усиление лемехов стальными заготовками на болтовых стяжках и большой угол атаки. Дополнительным колесом можно добиться устойчивости конструктива. На предложенном чертеже он выделен желтым цветом.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Установка плуга на мотоблок

Вне зависимости от конструкционных особенностей плуга, его размеров и формы, он прикрепляется к мотоблоку специальной сцепкой. Она бывает универсального или стационарного типа. Первый вариант оптимальный из-за больших возможностей по настройке устройства.

Тип сцепки не влияет на особенности монтирования конструкции на мототехнику.

Прицепить плуг к мотоблоку можно, следуя простой схеме:

1. Агрегат устанавливается на возвышение. Можно воспользоваться кирпичами или брёвнами;
2. Сцепка плуга прикладывается к фаркопу. Оба отверстия на устройствах должны полностью совпадать;
3. Сцепление на фаркопе нужно зафиксировать болтом.

Не стоит с силой зажимать болт при креплении навесного оборудования. Слишком жёсткое соединение негативно скажется на качестве вспахивания почвы. При создании сопротивления во время эксплуатации плуга его будет немного кидать по сторонам. Во избежание этого, необходимо оставлять горизонтальный зазор приблизительно в 50.

Изготовление дополнительных приспособлений

В продажу мотоблоки поступают в собранном виде и с минимальной комплектацией. Для выполнения всего объема сельскохозяйственных работ плуга и фрезы явно недостаточно. Фабричный комплект для переделки мотоблока может стоить дороже самого агрегата. Сделать различные навесные и прицепные приспособления можно из подручных материалов, используя инструменты, которые есть в каждой кладовке загородного дома и дачи.

Стоит рассмотреть некоторые варианты изготовления дополнительного оборудования своими руками:

• Переделанные грабли для сбора скошенной травы, мусора, веток и опавших листьев. Если делать эту работу вручную, то она будет забирать много времени и сил. Прицепное оборудование позволит очищать обширные площади в течение нескольких минут. Для работы потребуется широкая полоса листового железа и несколько метров арматуры сечением 8-12 мм. Арматуру нужно нарезать на отрезки длиной 10 см и приварить к пластине в несколько рядов и интервалом 3-4 см. К пластине привариваются длинные тяги для крепления к раме мотоблока. Прицепные грабли можно оборудовать роликами для улучшения маневренности и мягкости хода.
• Отвал для чистки снега. Большинство агрегатов работают на холоде намного эффективнее, так как не перегреваются. Можно механизировать уборку снега в зимнее время. Отвал изготавливается из двух сваренных вместе кусков швеллера. Это позволяет получить высоту захвата до 40 см. Ширина отвала подбирается по мощности и весу агрегата в пределах 40-80 см. Крепится отвал к передней части машины жестко на болты. Изначально он может быть подвижным или стационарным.

Проявив творческий подход, можно сделать окучник, бороны и картофелекопалку, по качеству не уступающие заводским аналогам.

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

1. Боковая вертикальная плоскость полозка.
2. Нижняя горизонтальная плоскость полозка.
3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Установка плуга на мотоблок: пошаговые действия

До того, как прицепить плуг к мотоблоку и начать настраивать его, сам тягловый агрегат должен пройти ряд подготовительных процедур. Они сводятся к:

• транспортировке мотоблока туда, где он будет использоваться;
• демонтажу колесного хода, который заменяется грунтозацепами. В противном случае техника начнет пробуксовывать и может застрять.

После осуществления этих требований можно начинать установку плуга.

Она подразумевает:

1. крепление плуга на сцепке мотоблока гайками, что позволит в будущем самостоятельно задавать его рабочие параметры;
2. подготовить два крепящих штыря, которыми присоединить сцепки и плуг к серьге.

На этом задача по установке плуга заканчивается и можно приступать к следующей.

Установка и регулировка

После окончания работ по сооружению плуга его следует зафиксировать на мотоблоке. Но перед этим проводятся подготовительные мероприятия:

• перемещение мотоблока в то место, где планируют его эксплуатировать;
• демонтаж колесного хода – его надо заменить специальными грунтозацепами (если их не поставить, то для посадки того же картофеля плуг не подойдет – оборудование будет буксовать и может «закопаться» в грунте).

После этого этапа переходят к установке плуга.

• Прикрепляют плуг на сцепке сельхозтехники с применением гаек. Благодаря этому появится возможность самостоятельно выставлять его рабочие характеристики.
• Подготавливают 2 крепящих штыря. С их помощью присоединяют сцепки и сам плуг к серьге.

Завершив подготовку, приступают к регулировке установленного плуга. Именно от этого этапа будет зависеть, насколько работоспособным окажется и плуг, и сам мотоблок

Для правильной установки конструкции надо обратить внимание на:

Настройка происходит пошагово.

• На крайних участках выставляется ширина. С этой целью край ни в коем случае не должен перемещаться ниже или выше зацепа.
• Максимально устойчиво технику размещают на специальных подставках, чтобы появилась возможность выставить необходимую для вспашки глубину. Нельзя забывать про то, что этот параметр может варьироваться, исходя из времени года.
• Нужно аккуратно отрегулировать само крепление плуга к технике.
• Крепление болтами осуществляют таким образом, чтобы задняя половина плуга была расположена на единой линии с почвой.
• Теперь сельхозтехнику можно снимать с подставки.

Установка и регулировка

После окончания работ по сооружению плуга его следует зафиксировать на мотоблоке. Но перед этим проводятся подготовительные мероприятия:

• перемещение мотоблока в то место, где планируют его эксплуатировать;
• демонтаж колесного хода – его надо заменить специальными грунтозацепами (если их не поставить, то для посадки того же картофеля плуг не подойдет – оборудование будет буксовать и может «закопаться» в грунте).

После этого этапа переходят к установке плуга.

• Прикрепляют плуг на сцепке сельхозтехники с применением гаек. Благодаря этому появится возможность самостоятельно выставлять его рабочие характеристики.
• Подготавливают 2 крепящих штыря. С их помощью присоединяют сцепки и сам плуг к серьге.

Завершив подготовку, приступают к регулировке установленного плуга. Именно от этого этапа будет зависеть, насколько работоспособным окажется и плуг, и сам мотоблок

Для правильной установки конструкции надо обратить внимание на:

• ширину;
• глубину вспашки;
• наклон.

Настройка происходит пошагово.

1. На крайних участках выставляется ширина. С этой целью край ни в коем случае не должен перемещаться ниже или выше зацепа.
2. Максимально устойчиво технику размещают на специальных подставках, чтобы появилась возможность выставить необходимую для вспашки глубину. Нельзя забывать про то, что этот параметр может варьироваться, исходя из времени года.
3. Нужно аккуратно отрегулировать само крепление плуга к технике.
4. Крепление болтами осуществляют таким образом, чтобы задняя половина плуга была расположена на единой линии с почвой.
5. Теперь сельхозтехнику можно снимать с подставки.

После этого технику можно считать настроенной и отрегулированной в том случае, если руль оборудования расположен на одном уровне с поясом работающего.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

• Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
• Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
• Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Устройство и технические характеристики моделей мотоблоков МТЗ

Данное устройство работает при любых температурных и погодных условиях. Также его можно модернизировать своими руками.

Технические характеристики мотоблоков МТЗ не уступают аналогичным моделям иностранного производства.

Технические показатели мотоблока МТЗ-05:

Данная техника предназначена для следующих видов работ:

• вспашка грунта небольшой плотности;
• боронование;
• культивация;
• междурядная обработка различных овощных культур (благодаря конструкции, в которой отсутствует рама, во время обработки растения не повреждаются);
• транспортировка грузов, вес которых не превышает 500 кг.

В комплектацию входит инструкция по эксплуатации, в которой подробно расписаны все возможности этого технического средства и меры безопасности, которые необходимо соблюдать во время выполнения работ.

Показатели техники МТЗ-06:

2 задние передачи

Данная модель — это техника производства МТЗ с двигателем, работающим на дизельном топливе, и со встроенной системой охлаждения воздушного типа.

На мотоблок можно установить дополнительное оборудование, например грунтозацеп, окучники, фрезы и т.д. Дополнительное оборудование присоединяется при помощи троса сцепления.

Технические показатели модели 08:

Для присоединения дополнительного оборудования в конструкции предусмотрена специальная сцепка.

На верхней крышке корпуса находится штанга рулевого типа, на ней расположены органы управления мотоблоком. Силовая передача мотоблока состоит из муфты сцепления, коробки передач, главной передачи, дифференциала и конечных передач.

Данная модель мотоблока имеет следующие характеристики:

Среди плюсов данной модели можно выделить:

• Неприхотливость к топливу. Силовая установка работает на бензине АИ-92 и АИ-95.
• Надежный корпус, выполненный из чугуна.
• Предусмотрена возможность регулировки оборотов двигателя.
• Нет тросов.
• Низкий уровень шума во время выполнения работ.
• Эргономичная рукоятка.
• Широкий выбор дополнительного оборудования. Например, почвенная фреза, универсальный окучник, навесной отвал и т.д.
• В цилиндре есть чугунная гильза, что дает возможность использовать агрегат в тяжелых условиях.

Технические показатели тяжелого мотоблока МТЗ-12:

Мотоблок оснащен пневматическими колесами и рукояткой, которую можно отрегулировать по высоте и углу наклона. Здесь установлена механическая коробка передач с постоянным зацеплением шестерен.

На МТЗ 12 можно установить множество дополнительного оборудования, вес которого не должен превышать 30 кг, например, это может быть, окучник, снегоочиститель, культиватор и т.д. Также предусмотрена возможность переделать технику в мини-трактор.

Разновидности орудий для вспашки

Для увеличения эффективности производимой работы крайне важно обстоятельно подойти к вопросу: какое сельхозорудие лучше для мототехники подобрать. Существуют следующие типы орудий для вспашки почвы:

Существуют следующие типы орудий для вспашки почвы:

• двухкорпусной (2-сторонний);
• оборотный;
• дисковый;
• роторный (активный);
• поворотный.

А также имеется и несколько вариантов их фиксации:

Рассмотрим некоторые приспособления для обработки почвы более подробно.

Роторный (активный)

Роторное орудие для вспашки почвы для мототехники сравнивают с железной расческой, что позволяет выполнить вспашку почвы. Такие типы сельхозорудий различных модификаций могут иметь разнообразную конфигурацию. Но данные модификации связывает то, что их конструкция становится шире кверху, что дает возможность этим приспособлениям высыпать почву в сторонку от борозды.

Активный плуг фактически имеет ту же область применения, что и обыкновенное орудие для вспашки почвы, с единственной разницей что он функционирует быстрее, более плодотворен. Однако существуют и определенные особенности его использования. Так, роторным приспособлением значительно проще подвергать обработке невозделанные земли, обильно заросшие дикими растениями. Почва, отбрасываемая лемехами данного сельхозорудия, качественнее размельчена и смешана, что становится плюсом при возделывании определенных типов грунтов.

При подборе орудия для вспашки почвы надо брать в расчет наличие опции регулирования глубины резки и градуса наклона для большей результативности работы.

Оборотный (поворотный)

Орудие для распахивания почвы оборотного типа является разборным, наверное, это оптимальный вариант, поскольку возможна заточка либо ротация ножа.

Вам стоит принять решение, какие размеры будут у плуга – что напрямую зависит, какую модификацию мототехники вы применяете.

Для более результативного применения орудия для вспашки почвы надо сделать настройку инструмента, для этого желательно использовать сцепное устройство (можно и без него).

Чтобы более точно выполнить регулировку, стоит брать в расчет ряд основных положений:

• надо, чтобы продольные оси агрегата и регулятора совмещались;
• вертикальное положение грядиля.

Подобная установка даст возможность осуществлять сельхозработы более продуктивно. Но также требуется применять удлинители на полуоси и железные колеса с грузами для всевозможных задач.

Поворотный плуг можно, имея чертеж и определенные навыки, своими силами создать из стали с высокой конструктивной прочностью. Следовательно, для такого самодельного приспособления ничего не стоит выдерживать большие нагрузки в ходе работы на земельном участке.

При использовании данного оснащения для мототехники надо придерживаться нескольких рекомендаций:

• приспособление не должно иметь тонкую стойку, укороченный отвал, маленькую толщину листа корпуса;
• непременно должно присутствовать руководство по эксплуатации.

Двухкорпусный (2-сторонний)

Двухстороннее сельхозорудие (окучник, он же распашник, двукрылый плужок, пропашник) практикуют, чтобы взрыхлять грунт вокруг растений, приваливая ее к основанию стеблей разнообразных сельхозкультур. Дополнительно при этом между рядами ликвидируются сорные растения. Подобными орудиями можно подвергать обработке землю, производить нарезку бороздок под высадку растений, а затем их засыпать, включив заднюю передачу агрегата. Такие конструкции выделяются только шириной рабочего захвата – переменной и постоянной. Между ними различие исключительно в двигающихся крыльях, которые корректируют ширину рабочего захвата.

Приспособление, которое с постоянной шириной захвата функционирует с легкой мототехникой (до 30 килограммов), с мощностью мотора до 3,5 лошадиных сил. Их отличительная черта – 12-миллиметровые стойки (защищают от перегрузок агрегат).

Самыми распространенными типами окучников являются приспособления с изменяемой шириной захвата. Их единственный изъян – осыпание грунта в борозду после прохода. Подобная оснастка идет с агрегатами больше 30 килограммов, с моторами ресурсом 4 л. с. и более.

Оригинальная оснастка

Производитель представляет многофункциональную модификацию оборотного орудия для вспашки земли ПУ-00.000-01, которая приспособлена под тяжелый мотоблок «Беларус МТЗ 09 Н», однако подойдет не ко всякому МТЗ. Он управляется со вспашкой грунта любой плотности, в том числе и целиной. В качестве отличительных черт можно сделать акцент на небольшой массе приспособления, которая равняется всего 16 килограммам.
