Шкив для гриндера своими руками
Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей. Однако, мастера для своих самоделок используют деревянные сборные конструкции из дерева. Рассмотрим коротко последовательность выточки шкива и роликов из толстой фанеры на станке ЧПУ.
| Иллюстрация | Описание действия |
| По специальному алгоритму машина начинает последовательно вырезать слои изделия точно по заданным размерам. |
| Вот такие заготовки у нас получились. Дорезаем оставшиеся кольца по размерам. |
| Из полученных колец собираем шкив и бочонки, скрепляем детали клеем. |
| С помощью шлифовальной машины подрабатываем скосы для того, чтобы лента плотно держалась. |
| Обрабатываем полученные конструкции пропиткой. |
Делаем шлифмашинку из дрели
Чтоб перевоплотить обыденную, бытовую электронную дрель в шлифовальную машинку необходимо оснастить ее специальной насадкой – рабочим барабаном либо специальной опорной тарелкой, зависимо от намеченной цели.
Опорная представляет из себя пластиковую либо резиновую базу с наклеенной наждачкой и хвостовиком для зажима в. Тарелки с гибким валом подходят для выполнения работ с незакрепленной дрелью, а с жестким лучше использовать только для отлично закрепленной дрели.
Шлифовальные барабаны для бытовой дрели конструктивно это обыденный цилиндр, хвостовик и наклеенную на цилиндр наждачку. С использованием барабанов рабочая поверхность шлифмашинки размещается параллельно оси вращения.
Делаем своими руками дисковый шлифовальный станок из электрической дрели
Простейшим устройством среди тех, которые можно сделать своими руками и которые создают домашние мастера, является именно дисковый шлифовальный станок, у которого привод от электрической дрели (а точнее она и является приводом).
Основным достоинством подобных конструкций является их возможность быстрой сборки и разборки, а также изготовление устройство заново. Но есть и другие виды конструкций, более сложные – с подвижным рабочим столиком или даже перемещаемым суппортом, в котором и закреплена дрель. В качестве материала для создания самодельного диска на шлифовальный станок обычно применяют толстую древесину или фанеру, а сборку выполняют при помощи клеевого состава и шурупов.
Обратите внимание, что так как разные материалы шлифуют на разной скорости, то в подобных устройствах стоит использовать дрели, где есть возможность регулировать скорость оборотов или стандартные дрели со встроенными диммерами. Сборка рамы
Сборка рамы
Как правило, рама (то есть станина), на которую устанавливают электрическую дрель, представляет собой кусок доски прямоугольной формы с устройством для крепления. В качестве устройства для фиксации применяется или металлическая скоба, которой прижимают корпус электрической дрели, или деревянный хомут с двумя выемками полукруглой формы, которые удерживают прибор за горловину.
Дисковая конструкция
В роли шлифовального устройства обычно применяют тарельчатые насадки с цилиндрическим хвостовиком. Большинство самостоятельно делают аналогичный инструмент с дисками требуемого им размера из пластика или фанеры. Остальные применяют тарельчатые фабричные дисковые насадки или с мягкими прокладками, если требуется тонкое шлифование или даже полировка; если требуется обдирка или грубое шлифование, а также заточка и правка инструмента, то дисковые насадки и мягкие накладки не используют.
Конструкция
В конструкции ленточного гриндера ничего особо сложного нет. Аппарат состоит из двигателя, ведущего и направляющих роликов. Через них пропущена шлифовальная либо обдирочная лента требуемой зернистости.
При включении двигателя, насаженный на его вал ведущий ролик начинает вращение, а через натянутую рабочую ленту вращение передаётся и на направляющие ролики. Прижимая в рабочей зоне к ленте подлежащую обработке деталь, оператор выполняет требуемую операцию, меняя при необходимости положение заготовки относительно поверхности ленты.
Регулируя расстояние между направляющими роликами, можно обработать поверхности с дефектами разной глубины. При длительной эксплуатации шлифовальная лента может растянуться ненамного. Для компенсации возможной слабины, в конструкции на одном из роликов предусмотрен натяжной механизм. Обычно подобная функция возлагается на ролик, расположенный на одинаковом расстоянии между ведущим и ведомым.
В комплектацию шлифовального аппарата входит опорный столик, выполняющий также функцию поверхности для фиксации обрабатываемого изделия. Как правило, такой столик должен иметь возможность поворота на 90 градусов относительно одной оси. В таком случае получается обработка двух перпендикулярно расположенных плоскостей без переустановки детали на опорном столе.
Безусловно, требуется панель управления гриндером! В целях безопасности её рекомендуется монтировать на каркасе станка в непосредственной близости от рабочей зоны оператора. Переносные станки укомплектованы стойкой из прочной стали с крепёжными отверстиями на основании, позволяющие закрепить агрегат на деревянной поверхности.
Если посмотреть на детали конструкции, можно сразу заметить некую визуальную неустойчивость собранного шлифовального устройства. Вылет боковых габаритов установленных роликов значительно превышает опорную поверхность на основании. Кроме того, отсутствие опорного столика затрудняет эффективную обработку сравнительно больших поверхностей, а держать деталь навесу неудобно и довольно опасно.
Увеличенная длина рабочей ленты приводит к дополнительным потерям за счёт трения. Приходится применять в приводе силовой агрегат большей мощности, а это повышение затрат на электроэнергию. Узел натяжения отличается простотой и функциональностью. Регулировать натяжение — секундное дело. В комплектации станка прилагаются сменные шлифовальные насадки, с помощью которых шлифовку можно делать даже на внутренних поверхностях. Несмотря на это, стоимость в 100 тыс. руб. заставляет задуматься.
Завершение работы по изготовлению станка своими руками
Невозможно начать шлифовку без абразивной ленты. Она выбирается в зависимости от используемого материла и грубости работы. Например, для шлифовки грубых поверхностей используется крупная зернистость, а для финишной отделки — мелкая фракция.
Шлифовальный станок своими руками. Часть 1: Homemade grinder
После сборки самодельного станка необходимо проверить каждый крепежный элемент. Не должно быть болтающихся или плохо зажатых креплений. После проверки конструкции необходимо расположить её на устойчивом и твердом основании, подключить к сети и запустить двигатель. Затем нужно медленно поднять обороты до 3000 и понаблюдать за наличием вибрации. Если вибрация сильная, необходимо изменить станину, сделать её тяжелее. Также стоит проверить основание. Вибрация может появится из-за неровных участков.
Шлифовальный станок своими руками. Часть 2: Building a Disc Sander Собрать самодельный шлифовальный станок по металлу может любой человек
Важно правильно сделать чертёж (можно найти в интернете), подготовить инструменты с материалами и внимательно совместить ключевые детали вместе. Перед началом работы нужно обязательно проверить крепежные элементы и оценить работу двигателя
Нельзя повышать мощность до предела. Это может привести к разрушению конструкции.
Барабанный шлифовальный станок по дереву своими руками
бому домашнему мастеру приятно, выполняя любимую работу, ощущать наличие всего необходимого инструмента. Брендовые экземпляры, собранные в коллекцию своими руками, его богатство и его гордость. Он её бережёт, тщательно подбирает и мечтает о пополнении в виде подарка или самодельного станка.
Барабанный шлифовальный станок Jet DDS-225Jet DDS-225 — 2 шлифовальных барабана для грубой и тонкой шлифовки за один проход
Резьба по дереву или приусадебное строительство, бондарное творчество или изготовление самодельных музыкальных инструментов – для всего нужен качественный инструмент. В том числе и для его отделки. Барабанный шлифовальный станок – венец всему комплекту инструментального хозяйства.
Калибровально шлифовальный барабанный станок Performax 22-44Барабанный шлифовальный станок ZSM 405
Как сделать шлифовальный станок своими руками: инструкция с пошаговым фото
Стоимость шлифовального станка заводского изготовления довольно высокая. Если электроинструмент не по карману, можно попробовать изготовить его самостоятельно. На таком станке можно будет не только шлифовать деревянные заготовки, но и затачивать инструмент. Собрать шлифовальный станок своими руками можно трех видов: ленточный, дисковый и барабанный.
Вариант изготовления ленточного станка
Для сборки шлифовального станка ленточного типа понадобится электромотор, прочная станина и катки, на которых будет вращаться лента. Обязательно под рукой иметь чертеж или подробную схему с указанием всех узлов и размеров. Пример схемы станка с деревянной станиной предлагаем посмотреть на фото.
На следующем фото представлена готовая конструкция станка. В этом варианте расположение трех рабочих валов выполнено так, что движущаяся лента образует вертикальную шлифовальную плоскость. В качестве привода использована ременная передача.
В конструкции станка можно использовать четыре катка. Один из них является ведущим и насажен непосредственно на вал электродвигателя. На фото показан пример такой конструкции. Установка четырех катков позволяет получить две шлифовальные плоскости: горизонтальную и вертикальную.
Деревянная станина сглаживает вибрацию работающего электродвигателя, однако, древесина недолговечная. Оптимально заготовку размером 50х18 см вырезать из стали толщиной 2 см.
Один край станины делают идеально ровный, чтобы к нему закрепить площадку для электромотора. Для следующей детали понадобится сталь толщиной 1 см.
Площадку вырезают размером 18х16 см, после чего закрепляют к станине болтовым соединением.
Большая мощность электромотора для такого станка не нужна. Подойдет двигатель от старой стиральной машинки. Если требуется большая производительность шлифовальной машины, тогда желательно найти электромотор с частотой вращения вала 1500 об/мин мощностью от 2,5 до 3 кВт.
Качественной шлифовки можно добиться при движении наждачной ленты со скоростью 20 м/с. Чтобы достичь таких параметров, используют рабочие барабаны диаметром 20 см.
Ведущий барабан можно насадить на вал двигателя. Если такой вариант не подходит, изготавливают отдельный узел. Ведущий вал с подшипниками закрепляют на станине. С оного конца насаживают шкив ременной передачи, а с другого конца устанавливают ведущий барабан. Тогда на вал электродвигателя тоже насаживают шкив и надевают клиновидный ремень. Ведомые катки вращаются произвольно на подшипниках.
Шкивы ременной передачи придется вытачивать на токарном станке, а катки можно сделать из квадратных кусков ДСП размером 20х20 см. Плиты складывают друг на друга, пока не получится суммарная толщина 24 см.
По центру квадратных плит сверлят отверстие, вставляют шпильку с резьбой и плотно стягивают пластины с обеих сторон гайками. Квадратную заготовку протачивают так, чтобы получился барабан диаметром 20 см.
Во время проточки катка предусматривают в его центральной части утолщение. По отношению к краям барабана перепад должен составить 3 мм. За счет утолщения лента не будет съезжать с катков. Поверхность деревянного барабана обтягивают резиной. Подойдет старая велосипедная камера. Резина предотвратит проскальзывание ленты на катках.
Для изготовления шлифовальной ленты подойдет наждачная бумага на тканевой основе. Можно вырезать цельную полосу необходимой длины, края которой склеивают встык.
Если длинной полосы наждачной бумаги нет, отрезают полосу прочной ткани и сшивают ее в кольцо. Наждачную бумагу нарезают прямоугольниками, после чего наклеивают на полоску ткани.
При изготовлении шлифовальной ленты важно подобрать качественный клей, чтобы наждачная бумага не отслоилась
Подготовка уголков ленты
Чтобы склеенная своими руками шлифлента не порвалась во время шлифования при первом же использовании, и вообще прослужила как можно дольше, необходимо правильно подготовить края отрезанной полосы наждачки.
Но давайте обо всем по порядку. Первым делом края наждачки нужно отрезать под углом примерно 30-35 градусов. Некоторые мастера делают угол 45 градусов.
После того как отрезали края ленты под заданным углом, с помощью линейки отмеряем 2 см, и затем сгибаем один из краев. Получится уголок.
На следующем этапе загнутый край шлифовальной ленты, который будет находиться снизу, обязательно нужно зачистить от абразивного зерна.
С другой стороны шлифовальной ленты зачищать абразив нет никакой необходимости, но при этом желательно снять небольшую фаску на самом краю для качественной склейки.
Впрочем, некоторые домашние умельцы удаляют абразив сразу с двух сторон ленты, чтобы уменьшить биение при обработке заготовок.
Перед склейкой с обратной стороны шлифленты (там, где находится тканевая основа) нужно зачистить наждачкой узкую полосу, равную ширине загиба на противоположном конце ленты — обычно 2 см.

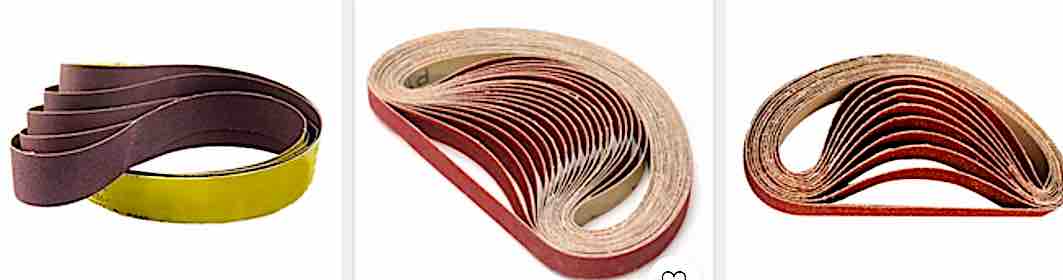

Виды лент для гриндера
Шлифовальные ленты для гриндера классифицируются по следующим показателям:
- назначению (виду выполняемой операции, качеству обработки);
- геометрическим параметрам (длине и ширине);
- допустимой скорости движения;
- типу абразива;
- способу нанесения абразивного покрытия;
- компании, производящей такую продукцию;
- стоимости.
По виду выполняемых операций изделия для гриндера подразделяются на четыре категории:
- предварительная обработка (создание готовых форм или заготовок);
- черновая обработка поверхностей;
- подготовительная операция перед окончательным шлифованием;
- чистовое или финишное полирование.
Для проведения каждой из операций применяется своя шлифовальная лента. Решение первой задачи осуществляется с помощью грубой (обдирочной) ленты марки Р24. Для черновой обработки применяется более мелкая – марки Р36. Подготовительные операции производят на лентах Р80–Р120. Чистовая обработка осуществляется с применением лент самого маленького абразива. Для этого могут применяться алмазные ленты марок А3к0–А100.
По типу шлифовального материала и способу его нанесения абразивная лента делится на категории.
ПОСМОТРЕТЬ Ленты для гриндера на AliExpress →В качестве абразивной крошки на поверхность наносят:
- натуральный камень (например, карбид кремния или гранат);
- керамическую крошку;
- окись алюминия;
- алмазную крошку.
Он наносится на поверхность двумя способами: открытым или закрытым. Каждый из них обеспечивает определенную степень покрытия подложки. Первый осуществляет нанесение абразива не более чем на 60% поверхности абразивного материала. Второй обеспечивает полное покрытие.
Геометрические размеры абразивной ленты гриндера зависят от технических характеристик шлифовального станка. Основными параметрами являются длина и ширина. Все они стандартизированы и имеют несколько установленных размеров. По ширине выпускаются двух размеров: 50 и 100 миллиметров. Длина является более вариативной величиной и равна 610, 915, 1230, 1600, 1800 миллиметрам. Для некоторых специализированных станков выпускается лента длиной заданного размера: 2000 мм при ширине в 50 мм.
Виды роликов для гриндера
Гриндер представляет собой стационарное устройство с электроприводом. Конструкция состоит из рамы, основания с крепежными отверстиями для установки на верстаке, группы консольно установленных роликов с пропущенной через них шлифовальной лентой, механизма натяжения, привода, панели управления и столика для крепежа обрабатываемой детали. Для безопасности используется откидное стекло из прозрачного небьющегося материала.
Выходной вал электродвигателя соединяется с ведущим роликом гриндера. Вращение от него автоматически передается остальным посредством гибкой связи. Положение ведомых цилиндров регулируется, что позволяет шлифовать поверхности на разную глубину. Компенсировать растяжение ленты и возможное проскальзывание призван натяжной механизм. Он расположен на одном из роликов, который так и называется – натяжной.
Ролики гриндера считаются ответственными деталями. Они используются для равномерного натяжения шлифовальной ленты и удерживают ее от сползания.
В зависимости от назначения они бывают:
- приводные или ведущие;
- натяжные;
- ведомые.
Изготовление роликов гриндера своими руками: чертежи
Конструирование роликов для шлифовального агрегата такого типа – серьезный этап, который требует внимательности и аккуратности. Одним из наиболее важных элементов гриндера является главный каток. Необходимо запомнить, что его габариты должны быть больше, чем размеры оставшихся роликов.
Ведущий каток имеет подобные геометрические показатели неслучайно. Такие габариты позволяют избежать нежелательного рывка, возникающего во время пускового момента
Также важно понимать, что для изготовления данного конструктивного элемента ни в коем случае нельзя использовать материалы, которые имеют большую массу. К таким материалам относят:
- сталь;
- чугун.
Перед тем как приступить к созданию роликов, необходимо подготовить соответствующие чертежи с размерами. Ленточный гриндер своими руками должен иметь легкие и удобные ролики небольших габаритов. Как правило, этого вполне достаточно для того, чтобы проводить простую работу по шлифовке.
При самостоятельной сборке гриндера важно расположить ролики перпендикулярно друг над другом, чтобы избежать перекосов ленты. Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры
Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры
Для уменьшения массы ведущего катка можно сконструировать стальную деталь с полостью. Существуют специальные справочники, которые позволяют провести расчеты, необходимые для данной процедуры.
Второй вариант, который чаще всего используют домашние мастера, – применение дюралюминия. Этот материал отличается низким весом и идеально подходит для данной цели. Он содержит примеси меди и магния, которые обеспечивают повышенную прочность сплава. Для сборки гриндера принято использовать дюралюминий марки Д16 и выше.
Как сделать ролики для гриндера своими руками? Специалисты рекомендуют выполнить на шкиве канавку, расположенную на торце. Ее габариты выбираются с учетом размеров абразивной ленты, которая будет применяться в станке. Такая мера направлена на предотвращение слета ленты во время работы оборудования. Желательно проделать ту же манипуляцию и с оставшимися катками.
Очень большое значение имеет степень шероховатости катков. Поверхность роликов может обладать разным уровнем шершавости. При сборке гриндера рекомендуется использовать катки, у которых данный показатель располагается в пределах от 1,25 до 2,5. Таблицу, содержащую информацию о степени шероховатости деталей, можно без труда найти в интернете. Шкив для гриндера своими руками монтируется на оборудование посредством подшипниковых узлов.
Для изготовления роликов для гриндера часто используется дюралюминий.
В этом случае применяются подшипники закрытого типа, которые имеют статичное наружное кольцо и относятся к категории самоцентрирующихся. Установка подобных элементов позволяет исключить возможность попадания абразивных или любых других инородных частиц на вал катка.
При выборе подшипников необходимо обязательно учесть их несущие параметры. Эти показатели определяют то, какую нагрузку способна выдержать деталь. Чем выше число оборотов агрегата, тем более надежными должны быть подшипники. Во время работы не рекомендуется отклоняться от чертежей с размерами. Ленточный гриндер, выполненный в соответствии со схемой, будет отличаться более высокой эффективностью, а также длительным сроком использования.
Как зафиксировать ролик в устройстве? Проще всего в домашних условиях для крепления катка воспользоваться стандартными шплинтами. Еще один вариант крепления –применение буртика (на одном конце оси).
Работа и конструкция ленточного гриндера
Принцип работы гриндера несложен. Имеется группа роликов, через которые пропущена шлифовальная лента требуемой зернистости. Если привести во вращение ведущий ролик, насаженный на выходной вал электродвигателя, то автоматически начнут вращаться и остальные. Регулируя относительное расположение ведомых роликов, можно шлифовать поверхности, имеющие дефекты различной глубины. Для компенсации вероятного растяжения ленты (при её длительной эксплуатации) предусматривается механизм натяжения одного из роликов (как правило, того, который в кинематической цепи станка находится где-то между ведущим и ведомым).
В конструкцию ленточного гриндера входит столик, на котором должно закрепляется обрабатываемое изделие. Лучше, если такой столик будет иметь возможность поворачиваться вдоль одной из осей на угол до 90º: тогда возможно шлифование двух взаимно перпендикулярных плоскостей с одной установки детали. В качестве средства безопасности на раме станка есть смысл предусмотреть откидное защитное стекло из прозрачного акрила – тогда нет опасений, что чешуйка сошлифованной краски или окалины попадёт в глаз оператору. Естественно, потребуются органы управления, которые размещаются в станине или на раме станка. Переносные исполнения снабжаются прочной стойкой, на основании которой имеются крепёжные отверстия, при помощи которых гриндер можно закрепить на верстаке.
Попробуем абстрагироваться от изящества дизайна и цвета, и взглянем на конструкцию трезво. Сразу бросается в глаза визуальная неустойчивость станка: вылет консольно расположенных роликов намного больше, чем опорная поверхность под станиной. Кроме того, отсутствие столика не позволяет обрабатывать сравнительно массивные поверхности, которые длительно держать навесу просто неудобно. Увеличенная длина ленты (и сопутствующие этому механические потери на трение) становится причиной применения в приводе двигателя повышенной мощности, а, следовательно, и энергоёмкости. Узел натяжения изящен и прост в наладке, а в комплекте к станку имеются сменные шлифовальные насадки, позволяющие шлифовать даже внутренние поверхности – но стоит ли за это выкладывать более 100 тыс. руб.?
Устройство ленточного шлифовального станка
Перед тем как сделать ленточный шлифовальный станок, требуется разобраться с его устройством. Конструкция у него достаточно простая. Электродвигатель передаёт усилие на главный шкив с помощью ремня. Тот, в свою очередь, приводит в движение шлифовальную поверхность. Ещё одни шкив закрепляется на подшипнике. Третий шкив играет роль натяжного ролика и вращается на рычаге. Сам рычаг с помощью пружины закрепляется на раме. Ленточный шлифовальный станок можно модернизировать дополнительными приспособлениями для расширения функционала.
Определение типа привода
Перед изготовлением станка необходимо определиться с помощью чего будет вращаться главный шкив:
- Его приводит в движение электродвигатель.
- Основной шкив двигается с помощью дополнительного, которые совместно связаны ремнём.
Профессионалы в области металлообработки советуют использовать ременной механизм. В отличие от прямой передачи нагрузки на основной шкив, дополнительные элементы более безопасны и уберегут конструкцию от разрушения при возникновении проблем.
Изготовление рамы и ее установка
При изготовлении опорной конструкции часто используются металлические уголки. Их размер зависит от длины шлифовальной ленты. Уголки популярны благодаря простоте работы с ними. Если речь касается скручивания, уголки не выдерживают даже простых нагрузок. Для усиления рамы используются дополнительные перемычки.
Главный ролик
Одной из основных деталей станка является главный ролик. На него передаётся крутящий момент от электродвигателя. Для крепления используется подшипник.
Гриндер своими руками
Натяжной механизм, и как он устроен
Шлифовальная лента часто используется в качестве полотна для гриндеров
Еще одна деталь, которая должна обязательно присутствовать в гиндере из ленточной шлифмашинки — натяжной механизм. Он изготавливается из подшипников и профильной трубы диаметром около 20 мм. Этот элемент нужен для контроля натяжения ленты во время работы. Именно с помощью этого механизма выполняется ослабление и усиление ленты.
Сборка натяжного механизма
Чтобы самостоятельно изготовить натяжную конструкцию, необходимо сварить вместе две одинаковые части профильных труб. Затем с правой стороны делается небольшое отверстие диаметром 7 мм.
Часть трубы над сделанной высверленной дыркой отрезается. Боковые стороны немного пропиливаются, после чего должен получиться паз под установку подшипника.
Часто домашних мастеров интересует, как из шлифмашинки сделать гриндер. На самом деле в этом нет ничего сложного. Особенно, если заранее ознакомиться с основными особенностями изготовления такой конструкции в домашних условиях.
Виды шлифовальных станков
самодельный барабанный шлифовальный станок
Шлифовка является финальной стадией обработки заготовки перед нанесением защитного покрытия. Процесс осуществляется с помощью шлифовальных инструментов и наждачных материалов. Все станки по виду обрабатываемой поверхности, форме деталей и конструкции делятся на:
- плоскошлифовальные;
- круглошлифовальные;
- внутришлифовальные;
- специализированные.
Оборудование рассчитано на выполнение:
- обдирки и отрезки болванок;
- доводки до окончательного размера зубчаток, плоскостей, поверхностей кручения;
- заточки ножей, сверл, резаков.
Наиболее часто умельцы пытаются сделать самостоятельно станки барабанного и ленточного типа по дереву.
Преимущества перед точилом
Ленточный гриндер обладает определённым рядом преимуществ по сравнению с другими инструментами, предназначенными для заточки и шлифования. По сравнению с точилом он имеет следующие преимущества:
- расширенные возможности по обработке поверхности, в том числе у деталей больших размеров и массы;
- улучшенные возможности по позиционированию инструмента относительно обрабатываемой поверхности;
- равномерное стачивание абразивного покрытия ленты (в отличие от кругов у точила)
- упрощённая система замены абразива.
Более широкие возможности по обработке поверхностей, которые присущи ленточно-шлифовальным станкам выражаются не только в обработке крупногабаритных деталей. Даже самая простая модель способна проводить обработку поверхностей второго и третьего порядка, например, труб, крыльев и кузова автомобилей.
Правильный подбор лент позволяет проводить все этапы обработки: грубую заточку, шлифовку, полировку.
Абразивный круг, которым оснащён точильный станок, в процессе работы изнашивается неравномерно. Это приводит к нарушению его геометрии, следовательно, точности и качества обработки.
Однако, гриндеру присущи два недостатка, связанные с их конструкцией. К первому относится более низкая надёжность. Это связано с наличием более сложного механизма приведения ленты в движение: подшипники, валы, натяжные пружины, сама лента. У станка только двигатель и абразивный круг.
Конструктивная сложность требует периодического осмотра и проведения обслуживания. Износ подшипников приводит к нарушению балансировки и как следствие к неравномерному прилеганию ленты. Длительное использование гриндера изменяет геометрию валов. Они из цилиндрических валов становятся овальными.
Что такое гриндер и для чего он предназначен
Ленточный гриндер – приводной электрический станок, используемый на завершающей стадии обработки поверхностей. Инструмент применяется на предприятиях промышленности, в небольших мастерских и в домашних условиях. В продаже имеется множество моделей гриндеров, различающихся эксплуатационными характеристиками, размерами и производительностью.
Ленточный гриндер.
Ленточные шлифовальные станки-гриндеры используются на финишной стадии обработки заготовок из различных материалов:
- древесины;
- пластика;
- чёрных и цветных металлов и сплавов.
Настольный станок предназначен для деталей малых размеров. С его помощью выполняется:
- снятие облоев и заусенцев;
- выведение кромок топоров и ножей;
- ликвидация очагов коррозии и старой краски;
- выравнивание плоских изделий;
- шлифовка труб;
- удаление дефектов кромок после газовой, плазменной, механической и других видов резки.
Общие сведения
Определенные виды самодельных шлифовальных станков обладают достаточно простой конструкцией, и можно их собирать по мере необходимости. Остальные же сильно похожи на промышленные образцы и являются необычным примером того, что инженерное домашнее творчество прекрасно.
В качество приводов в подобных приборах чаще всего применяют старые электрические двигатели от предметов бытовой техники, а также приводной электрический инструмент. Очень часто у обычных шлиф. станков приводная часть выполнена на основе болгарки или электрической дрели. Мы предлагаем рассмотреть, как сделать ленточный шлифовальный станок из дрели своими руками.
Конструкция ленточного шлифовального станка
Дерево широко используется для изготовления всевозможных изделий и деталей. Для того чтобы обработать деревянную заготовку должным образом, используется различное оборудование. Тщательную высокоточную обработку дерева производят на ленточных шлифовальных станках, которые в качестве рабочего органа имеют абразивную ленту.
В конструкции шлифовального агрегата предусмотрены:
- Абразивная лента, которая может располагаться горизонтально или вертикально. Она устанавливается на станине и размещается между вращающимися барабанами.
- Ведущий и ведомый барабаны. Вращение ведущего барабана происходит за счет электрического двигателя, который передает вращательный момент через ременную передачу. Скорость вращения ведущего элемента, а значит и скорость движения ленты можно регулировать специально установленными режимами обработки поверхностей.
- Стол оборудования может быть деревянным или металлическим. На выполненном из металла основании можно затачивать более сложные заготовки.
- Электрический двигатель должен иметь мощность около 2,8 кВт и быть способен обеспечить ленте нормальную скорость в 20 метров в секунду.
- Специальная монтажная вытяжка должна быть установлена для того, чтобы во время технологического процесса можно было удалять образующуюся во время работы пыль.
Длина станка и его рабочего инструмента зависит от длины изделий, которые будут на нем обрабатываться. Намного удобней работать с заготовками, которые имеют меньшую длину, чем рабочая поверхность.
Для чего нужны шлифовальные станки?
Оборудование по дереву способно окончательно выравнивать поверхности, удалять шероховатости и неровности в виде возвышений или углублений, обдирать заусенцы, шлифовать закругления, делать внутреннюю шлифовку, добиваться ровных и гладких поверхностей изделия.
Станки по металлу работают с цветными металлами в виде плоских, круглых и четырехугольных заготовок и с простой и легированной сталью. Они способны рационально и за короткое время отшлифовать большого диаметра трубы и кругляки.
Кроме этого, ленточные шлифовальные станки предназначаются:
- для шлифования изделий перед процедурой лакокрасочного покрытия;
- для обработки брусковых и щитовых заготовок, их боковых кромок и торцов;
- для обработки плоских поверхностей;
- для шлифования криволинейных поверхностей.
