Как сделать стол для циркулярной пилы интерскол

Требования по безопасности

Одной из часто встречающихся причин травматизма при использовании циркулярной пилы считается захламлённость рабочего места

Кроме того, немаловажно наблюдать за стабильностью, крепостью абсолютно всех компонентов системы, а при разбалансировке — использовать мероприятия к устранению трудностей.
Перед подключением пилы необходимо удостовериться, что она хорошо зафиксирована. При потребности — подтянуть саморезы/болты.
Категорически запрещается придерживать материал близко к месту распила! Это опасно отскакиванием сучков, стружки в глаза или на открытые части тела. Непременно нужно надевать очки перед работой и одежду с рукавами.

Непременно нужно надевать очки перед работой и одежду с рукавами.

Самостоятельное изготовление стола под пилу — не такая уже непростая задача, как может показаться. В случае если под рукой имеется хороший материал, его характеристики выбраны верно, а мощность прибора колеблется от 500 до 1000 Вт, вышеописанная инструкция будет основой работы.

Не нужно выпускать из виду, что на любом этапе производства стола следует контролировать точность собственных операций. По-другому, при появлении отклонений в размерах или деформации ножек при стяжке рёбер возобновить стабильность будет весьма трудно. Тем не менее производство стола для циркулярки собственными руками — абсолютно реальная задача на несколько часов.

Конструкция стола для циркулярной пилы

Перед тем как собирать циркулярный стол своими руками, нужно тщательно продумать его конструкцию. На этом этапе ваша задача сводится, прежде всего, к вычислению нагрузки, которая в будущем будет оказываться на стол. Собирая стол для пилы своими руками, учитывайте мощность агрегата. Так, для промышленного инструмента высокой мощности рекомендуется использовать усиленную стальную сварную конструкцию. В случае же с домашней пилой в устройстве столь мощной конструкции нет необходимости. Будет достаточно собрать стол для пилы своими руками из досок и фанеры.

Устройство стола для циркулярки.

Планируя сделать стол для пилы своими руками, нужно, как уже отмечалось, учитывать мощность инструмента. В домашних мастерских чаще всего используются пилы мощностью до 800 Вт. Одновременно с этим необходимо учитывать частоту и объемы выполняемых работ. К примеру, при строительстве дома придется пилить гораздо больше материала, чем при любых других условиях. Специалисты не советуют покупать для дома пилы мощнее 1200 Вт. В случае с домашней мастерской в этом попросту нет смысла.

Чем выше мощность циркулярной пилы и чем более высокими будут объемы выполняемых работ, тем надежнее, прочнее и устойчивее должен быть создаваемый вами стол. Циркулярные пилы профессионального класса устанавливаются на основания из металлопрофиля. В некоторых случаях подобные столы даже вмуровываются в пол, так как из-за вибрации оператор может ненадолго потерять контроль над пилой, чего будет достаточно для получения травмы. Создание такого стола требует определенных навыков работы со специальными инструментами, сваркой и т. д. Сборка же обычного деревянного стола для домашней пилы доступна практически каждому человеку даже при отсутствии у него подобного опыта.

Подготовка материалов

Если вы решили изготовить стол для циркулярной пилы своими руками, то для начала необходимо позаботиться о наличии некоторых материалов и инструментов, среди них следует выделить:

доску;
дрель;
лак для дерева;
карандаш;
линейку;
фанеру;
брусок;
клей.

Если вы решили заняться изготовлением стола самостоятельно, то должны обладать навыками раскроя древесины. Что касается фанеры, то ее толщина должна составить 20 мм или больше

Подыскивая доску, следует обратить внимание на ту, размеры которой равны 50 x 100 мм. А вот брусок должен иметь квадратное сечение со стороной 50 мм

Он понадобится для ножек.

Следует запастись ещё и электрическим лобзиком, шуруповертом и ручным фрезером. В качестве крепежа выступят саморезы. Конструкцию после изготовления нужно будет покрыть лаком, чтобы продлить срок ее эксплуатации. Прежде чем изготовить стол для циркулярной пилы своими руками, вы должны определиться с его размерами, которые будут зависеть от длины обрабатываемых заготовок.

Срез будет получаться ровнее и точнее, если заготовка будет опираться на всю плоскость стола. Однако слишком большими параметры рабочей поверхности быть не должны, так как конструкция загромоздит пространство. Нужно прийти к среднему значению, а вот высота стола обычно подбирается индивидуально, она зависит от роста оператора.

Процесс изготовления направляющей для циркулярной пилы

Что касается размера предлагаемой конструкции направляющей, то он подбирается индивидуально под глубину запила имеющейся пилы, а также тех заготовок, которые в дальнейшем будут обрабатываться.

Для изготовления столешницы применяется фанерный лист. Его длина может быть какой угодно. Ширину можно сделать 35 см, что будет удобным для подавляющего большинства циркулярок. Отступив 10 см от длинного края фанеры нужно нанести разметку для установки профиля с Т-образным пазом. Желательно, чтобы профиль был короче фактической длины столешницы, что позволит в дальнейшем облегчить хранение станка. Профиль нужно посадить в паз. Удобнее всего его выбирать ручным фрезером установив параллельный упор. При работе с фанерой лучше углубляться постепенно, сделав выборку в несколько проходов.

Чтобы убрать дефекты на поверхности столешницы нужно прошлифовать фанеру.

Профиль с Т-образным пазом запрессовывается в полученное гнездо заподлицо. Он закрепляется саморезами по всей длине.

Для непосредственной направляющей для самого электроинструмента можно найти уголок, но зачастую он имеет одинаковые стороны, что не совсем удобно. Гораздо лучше приобрести швеллер и распилить его вдоль, получив 2 отличных уголка с низким бортиком.

Теперь нужно изготовить упоры для направляющей. Для этого следует взять 2 доски с сечением 30 мм, длиной соответствующей ширине фанерной столешницы. В данном случае их длина составляет 35 см. Что касается ширины досок, то она должна быть равна фактической глубине реза циркулярки плюс 8 мм. Совместив доски между собой и поставив их на ребро нужно отметить 7 см от края. От этой линии отмеряется длина, соответствующая ширине подошвы пилы. Вторая отметка ставиться немного шире, с учетом толщины стенок уголка и зазора 1 мм.

Зажав доски в тисках нужно запилить все по начертанным линиям ножовкой на глубину 1 см, после чего выбрать паз.

Теперь нужно прикрепить доски к столешнице. Для этого они сначала приклеиваются, после чего дотягиваются шурупами

Обратите внимание, что вторая доска закрепляется в конце профиль с Т-образным пазом, а не фанеры. Перед вклеиванием нужно зависти в профиль Т-болт

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости

Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом

На полученные из досок стойки нужно закрепить уголки из швеллера прямо в паз, добавив тем самым жесткости. Чтобы конструкция была разборной, лучше не закручивать шурупы в дерево, а установить мебельный дюбель и в дальнейшем пользоваться винтом.

Также можно сдвинуть полозья направляющей, чтобы было возможно ее использовать для фрезера. Потребуется сделать еще пару отверстий и поставить мебельные дюбели.

Покрасим получившееся приспособление.

Для удобства дальнейшего хранения станка в подвешенном состоянии, на выступающей за пределы рабочей части столешницы фанере можно прорезать сквозное отверстие.

Теперь нужно поставить циркулярку на полозья. Ее следует включить и проехать с одного края столешницы до второго. Слегка выступающий диск сделает себе канавку примерно в 2 мм, благодаря тому, что пазы стоек были углублены не на 8 мм, а на 1 см.

Чтобы при движении пила не уходила в перекос и не тормозила, на ее подошву можно прикрепить мебельный уголок, слегка его проточив. Это может и не понадобиться, многое зависит от типа подошвы.

Пользуясь уже практически готовым станком можно сделать направляющие для крепления заготовок под углом. В первую очередь пригодятся упоры под 45 и 30 градусов. Для этого взяв 2 рейки нужно просверлить в них отверстие под скользящий Т- болт.

Закрепив одну заготовку под углом 45 градусов и прижав гайку ручной настройки нужно срезать выступающий торец пилой. Полученный в результате отрезок следует приклеить к снизу обратной части планки, создав дополнительный упор. Он будет упираться в боковой торец столешницы, поэтому в дальнейшем можно будет фиксировать направляющую без транспортира. Таким же способом можно подготовить специальные направляющие и для других углов.

На выступающий из Т-образного направляющего профиля болт можно фиксировать прижимную лапку, направляющие и прочее столярные приспособления, расширяя возможности полученного станка. Себестоимость изготовление такого оборудования невысока, при этом его функционала достаточно для обработки некрупных заготовок или точного быстрого торцевания пиломатериалов.

Наглядная работа с пилой:

Работа с фрезером:

Как закрепить ручную циркулярную пилу на столе

Занимаюсь изготовлением ульев-лежаков.Циркулярка делалась именно для этого. Под размеры деталей улья.

Итак, взял две спинки от кровати. Полированные.1.5 см. толщиной.Главное, что они имели ровную плоскость.

Определил место для крепления пилы. (Делается это «в верх ногами»).Направляющими и струпцинами зафиксировал пилу.Пропилил так, что бы она утопилась вместе с расклинивающим ножом. Просверлил шину вместе со столешницей.Закрепил всё это 4-мя болтами.

Из еловых досок собрал каркас стола. Закрепил на нём столешницу с пилой.Пробный запил показал, что лучше снять защитный кожух. Он резонирует.

Потом оказалось, что пила вибрирует если пилить минимально выставив пильный диск. Когда он торчал на всю, то вибрации не наблюдалось.Всё просто. Пила весит почти 6 кило. Хлипкая шина из 2-х миллимитрового железа не рассчитана на такую нагрузку.

Выход оказался прост.Сама пила имела крепления для пиления в перевёрнутом состоянии.Закрепил её на штатные 2 струбцины к доске, к которой, в свою очередь, перпендикулярно была прикручена такая же доска.

Короче, теперь циркулярка и подвешена, и стоит на упоре одновременно.Ничего не шатается и не вибрирует. То, что нужно!

Направляющая (Алюминиевый уголок родом из СССР) крепится двумя струбцинами. Есть идеи и материал на будущее, но пока и так сойдёт.

Далее, для торцовки одинаковых заготовок и пропиливания пазов, сделал торцовочную каретку.

Фанера 7 мл. толщиной.ТРИ направляющих: одна в центре и две по краям. (В перспективе думаю ещё помудрить с каретками).В местах трения помазал литолом. Каретка скользит как по льду.

Это первый мой опыт. Но получилось практично!Очень быстро пошла работа. Точность радует. Главное сразу настроить.

Пчёлы сегодня летали уже.Завтра циркулярка снова загудит. Работы много.

Важно!Не забываем о безопасности.Новые пальцы вырастут только в следующей жизни. Как сделать самодельный стол для ручной дисковой пилы?

Как сделать самодельный стол для ручной дисковой пилы?

Подбор необходимого материала и технология изготовления стола
Изготовление крышки и боковины
Сборка передней части стола
Установка блока управления

Владельцы ручных дисковых пил часто думают об усовершенствовании этого инструмента, потому что он при всех своих плюсах не может на 100% заменить полноценную циркулярную пилу. Вполне возможно переделать ручную пилу на стационарную, смастерив стол для циркулярной пилы.

Дисковая пила необходима для точного продольного и поперечного резания по дереву и металлу.

Существует много способов исправить недостатки ручного инструмента. Один из них — покупка новой циркулярной пилы. Но раз уж вы стали обладателем ручной дисковой пилы, то наверняка в ваши планы входит ее непосредственное использование. Тогда почему бы вам не сделать своими руками стол специально для циркулярной пилы, с помощью которого вы можете превратить дисковую пилу в стационарный станок. Ну а в результате, кроме удовлетворения от успешно сделанной работы, у вас будет запланированный результат и опыт в этой отрасли. В том случае, когда у вас уже есть непригодный для иного использования, но еще крепкий стол (любого назначения) вы можете использовать его в качестве станины. А вот если ничего такого в хозяйстве нет, то воспользуйтесь советами для создания опорного стола для вашей дисковой пилы.

Плюсы и минусы самодельного стола для дисковой пилы

Стол для дисковой пилы можно сделать самостоятельно с учетом личных требований и предпочтений. Он будет максимально комфортным в применении. Стол можно делать разного размера, высоты.

Существуют модели не только ручного типа, но и с возможностью фиксации на столе.

Можно выделить несколько основных преимуществ:

минимизация затрат;
возможность оснастить конструкцию толкателями, упорами;
обеспечение максимальной жесткости и устойчивости.

Использование ручной пилы является не всегда комфортным, использование стола позволяет сделать процесс распиливания более ровным и точным.

К минусам самодельного стола для дисковой пилы относят затраты по времени. Мастеру потребуется изучить схемы, чертежи, подготовить материалы, качественно выполнить обработку.

Как правильно установить пилу

Следующий этап — правильная установка пилы на верхней поверхности пильного стола. Для этого исполнитель работ должен выполнить такие действия:

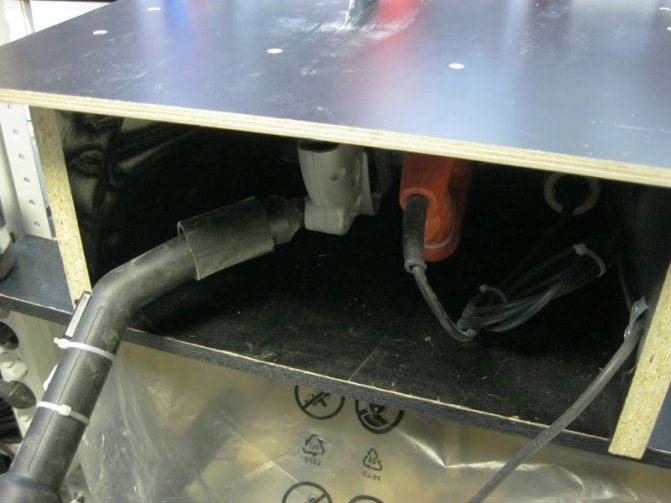

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз.
Разметить места для лемешных болтов М8 с потайной головкой (ими будет крепиться распиловочный диск).
Просверлить фанеру сверху, чтобы получились одинаковые отверстия диаметром около 8 мм.
Сделать зенковку, чтобы утопить шляпки болтов.
Аккуратно установить металлический распиловочный диск и тщательно затянуть болты снизу, используя гайки с пружинными шайбами.

После закрепления конструкции на столе нужно установить блок для включения и выключения мотора дисковой пилы. В корпусе вырезается отверстие, выключатель крепится болтами и универсальным клеем. От блочка должно идти два отдельных кабеля. Один — к инструменту, второй — к ближайшей электрической розетке.

При самостоятельной сборке подобного агрегата стоит учитывать производительность мотора, а также максимальную мощность электродвигателя. В данном случае специалисты советуют остановить свой выбор на двигателе, мощность которого не превышает 1000–1200 Вт, в противном случае эксплуатация может быть небезопасной. Да и более мощная пила подразумевает более тяжелый и устойчивый стол.

Установить инструмент таким образом, чтобы его рабочая часть заходила в заранее подготовленный паз

Разметить места для лемешных болтов М8 с потайной головкой

Установить металлический распиловочный диск и тщательно затянуть болты снизу

Установить блок для включения и выключения мотора дисковой пилы

Как выполнить поперечные распилы?

Стусло для циркулярной пилы.

Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.

Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.

Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Этапы работы

Циркулярная пила довольно опасный инструмент. Распиловочный стол должен иметь такое расположение, чтобы пила находилась ровно по центру, без смещения центра тяжести. Исходя из составленных схем на доске делается разметка карандашом, а затем лобзиком выпиливается основание. После этого полученную столешницу нужно тщательно прошлифовать для придания гладкости.

После проделанных работ столешница переворачивается и на внутренней стороне наносится разметка для углубления под подошву циркулярки. Фрезером создают углубления. Пила устанавливается в самодельный стол, тщательно крепится и проверяется на прочность.

Ножки для ручной циркулярки крепятся в последнюю очередь. Размеры, так же как и высота, зависят от мастера, главное их качественно закрепить на болты и саморезы. Ставить их нужно слегка враспор, а контролировать прочность с помощью все тех же ребер жесткости.

Конструкция стационарного циркулярного станка

Стационарная циркулярная пила предназначена для выполнения достаточно больших объемов работ. Конструкция реализуемого варианта в двух видах представлена на схеме далее. На ней указаны также основные размеры установки, от которых рекомендуется отталкиваться при самостоятельной сборке.

На чертеже цифрам соответствуют следующие конструктивные элементы самодельного оборудования:

1 – рама (станина);
2 – боковая панель;
3 – пусковое устройство;
4 – механизм регулирования высоты стола, 13 – его упоры;
5, 6 и 7 – две половины распиловочного стола с основанием;
8 – электродвигатель;
9 – площадка для установки мотора;
10 – шпильки (М10);
11 – пила;
12 – вал;
14 и 16 – соответственно ведомый и ведущий шкивы;
15 – ремень;
17 – выключатель.

Совет! Чтобы улучшить личную безопасность при эксплуатации самодельного механизма, его вращающиеся части, расположенные под столом, следует закрыть крышками. Над диском во время простоя оборудования нужно устанавливать защитный кожух.

Пусковое устройство лучше располагать на видном месте панели (из диэлектрического материала), чтобы доступ к нему был свободен. Рекомендуется также обязательно оснащать станок аварийным выключателем. При этом удобно, когда он будет крупного размера.

Ориентируясь на собственные нужды, можно усовершенствовать агрегат, сделав его с фуганком либо рубанком. Для этого достаточно на имеющемся валу закрепить барабан с ножами, а в столе проделать прорезь под него соответствующего размера. Это позволит расширить функциональные возможности созданной установки: обстругивать на ней пиломатериалы, снимать фаску и выбирать четверть у деревянных заготовок.

Если планируется регулярное выполнение столярных операций на самодельном оборудовании, то рекомендуется оснастить его координатным столом с несколькими направляющими. Их нужно закреплять под различными углами. Для организации продуктивной работы также следует предусмотреть возможность регулирования скорости электродвигателя и быстрой замены дисков при необходимости.

Варианты устройства – особенности и подготовка

Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.

Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.

Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.

Варианты использования механизма для распила

Существует 3 варианта, благодаря которым вертикальный форматно-раскроечный аппарат осуществляет распил материалов:

подача пилы на материал – пилы располагаются под столом;
подача пилы на материал – пилы располагаются над столом;
подача материала на пилу – пилы располагаются под столом.

В случае подачи пилы на материал, которая располагается над столом, двигатель и режущие диски закрепляются на каретке. Каретка устанавливается на полозья, размещенные на нужной высоте, которые позволяют удерживаться и перемещаться всей конструкции для распила, по плоскости стола. Полозья или направляющие, могут быть выполнены из швеллера или мощных труб.

Когда распил осуществляется при подаче материала на пилу, требуется мощный механизм, передвигающий листы. В этом случае, кареткой для перемещения служит стол, с ножками на роликах. Стоит отметить, что конструкция такого распильного механизма требует больше места и обладает меньшей пропускной способностью.

Некоторые полезные мелочи, которые нужно знать

Включение циркулярной ручной пилы можно осуществить несколькими способами.

Самый простой и неправильный: зафиксировав кнопку блокировки включения, подключить прямо в сеть, при необходимости отключить. Так делать противопоказано по 2-м причинам:

небезопасно для жизни и здоровья мастера;
грозит двигателю пилы сгоранием.

2-ой способ, пожалуй, наиболее распространенный. Все фиксируется, но пила включается не сеть, а в переходник с кнопкой выключения.

3-й способ наиболее правильный, но он может лишить владельца прибора гарантии на него. Надо вывести на панель стола пластмассовую заготовку для кнопок включения и выключения. Заменить провод с вилкой на провод, который будет напрямую подключен к этим кнопкам. Безопасно и для мастера, и для пилы.

Сборка передней части станка.

На самом деле совсем необязательно, чтобы пила крепилась именно снизу стола. Придумано множество способов, когда путем дополнительных приспособлений циркулярка может передвигаться поверху. Так, если подошву дисковой пилы с одной стороны снабдить специальной платформой, изготовив заблаговременно шину из алюминиевой прямоугольной трубы высотой около 1 см и закрепив ее на распиливаемой поверхности строго параллельно срезу, можно выполнить точный спил. Это становиться возможным благодаря тому, что пила при помощи платформы передвигается по шине, не меняя расстояние до края среза.

Есть разновидность циркулярных погружных пил. Они имеют управляемое приспособление, удерживающее пилу над изделием, при необходимости опускаются.

Нельзя забывать и о том, что можно приобрести стационарный стол вместе с пилой.

В данном разделе хочется сказать несколько слов о самих пильных дисках. Они бывают:

для продольного распиливания;
для поперечного распиливания;
универсальные.

Первые 2 вида дисков отличаются способом затачивания. Для работы с поперечным сечением используется так называемый отрицательный угол заточки.

Когда мастер не знает, что именно он будет пилить, или ассортимент продукции требует распиловки в различных направлениях, рекомендуют использовать универсальные диски. Это предотвратит необходимость часто менять диски на пилах. Зубья таких дисков выполнены из отличного материала.

Необходимо внимательно читать инструкцию по работе с пилой.

Материалы и инструменты для работы

Устройство столешницы.

Стол для циркулярной пилы требует обязательного присутствия направляющих, благодаря которым будет обеспечиваться более высокая точность распиливания материалов. Направляющие варятся из металлического уголка. Для закрепления к столешнице обычно используют струбцины. Направляющие не рекомендуется делать стационарными. Будет удобнее, если в будущем вы сможете менять их положение.

Подготовьте материалы для самостоятельной сборки стола:

Фанера. При желании можете использовать для столешницы другой материал.
Металлический лист.
Брус 50х50 мм.
Доска 50х100 мм.
Струбцины в количестве 2 шт.
Металлический уголок для изготовления направляющих.

Предварительно соберите все необходимые инструменты:

Станина циркулярного станка.

Ножовка. По возможности вместо нее лучше использовать электролобзик.
Шуруповерт.
Электрическая дрель.
Ручная фреза либо станок. При отсутствии можно обойтись без них.
Рулетка и линейка для измерений.
Угольник.

После подготовки всех инструментов и материалов можете приступать к сборке самодельного стола. Некоторые мастера используют для этого старые обеденные и кухонные столы. Но рассчитывать на большую долговечность таких изделий не стоит. Лучше сделать все самостоятельно, «с нуля». Так вы сможете собрать удобный стол, в полной мере соответствующий вашим потребностям и запросам.

Что необходимо для создания

Чтобы приступить к работе, необходимо тщательно подготовиться.

Материалы и инструменты

Для самодельного стола потребуется прочное металлическое или деревянное основание. Некоторые мастера предпочитают делать столы из алюминия, стали.

Работать с большими объемами древесины обычной циркуляркой сложно, поэтому ее лучше установить на стол.

Важно! Древесину обязательно обрабатывают специальным средством, которое обладает антисептическим составом, чтобы предотвратить процессы гниения. Материалы, которые потребуются в процессе работы:

Материалы, которые потребуются в процессе работы:

основа, толщина которой не меньше 22 см;
брусья для усиления и изготовления опоры (можно использовать обрезную доску в количестве 5 штук);
деревянные шканты, размером в 10 см (для работы потребуется 12 штук и больше);
столярный клей;
крепежи из металла (не меньше 4 штук, а точное количество зависит от габаритов и длины стола);
металлические уголки в количестве 10 штук;
саморезы.

Перед работой нужно подготовить инструменты. Для отметок берут карандаш или маркер, метр, рулетку, электрический лобзик, фрезер ручной модели. Чтобы обработать дерево, потребуется шлифовальная машина, наждачная бумага разного уровня зернистости, которая убирает зазубрины.

Современный электролобзик оснащается встроенным средством защиты, электронными регулировками скорости, гасителями уровня вибрации и шума.

Также необходим рубанок, дрель и шуруповерт. Материалы и инструменты готовят заранее, располагают на рабочем месте.

Дело пойдет куда легче, если пользоваться шуруповертом.

Определение дизайна и конструкции

Чтобы выбрать дизайн, необходимо определиться с материалом основания. Для деревянных столешниц подходят листовые породы деревьев, которые отличаются устойчивостью к процессам гниения при правильной антисептической обработке. В основании делают специальное отверстие под диск.

Стол для дисковой пилы можно соорудить самостоятельно, точно придерживаясь определенной схемы.

Для деревянного основания используют крепкую станину из четырех козлов, досок размером в 50х150 мм. Она должна быть устойчивой для обеспечения безопасности. Для работы не подходят кривые или гнутые листы металла, потому что существует высокая вероятность получения травмы.

Сооружение собственными руками элемента позволяет сделать пилу максимально подходящей под индивидуальные условия.

Можно сделать простую конструкцию или оснастить ее расклинивающим ножом съемной конструкции. Дополнительно выполняют дисковую защиту, чтобы рабочая стружка не летела на человека, который будет работать за столом. Чтобы делать распил под углом, необходимо добавить детали для регулирования наклона диска.

Можно подогнать изделие по нужному размеру, распределить все так, чтобы удобно было именно вам.

Для циркуляции делают направляющую каретку стола. Она включает в себя следующие элементы:

направляющие брусья;
фанеру;
пропил;
бортики для надежного упора;
планка съемной конструкции.

После выбора дизайна конструкции, необходимо сделать чертежи стола для дисковой пилы своими руками.

Собственноручно созданная модель будет единственной в своем роде, что делает ее уникальной.

Чертежи и схемы

Обратите внимание! Чертеж нужен для предотвращения ошибок в процессе работы. В первую очередь делают расчет размеров, чтобы перенести их на картон

В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок

В первую очередь делают расчет размеров, чтобы перенести их на картон. В нем делают отверстие, которое должно подойти к габаритам пилы. Перед созданием чертежа и схемы нужно купить режущий инструмент. Универсальные отверстия в этой конструкции не предусматриваются, потому что они не смогут обеспечить максимальную устойчивость, безопасность и выдержку больших нагрузок.

Сделать стол для циркулярной пилы вполне по силам каждому мастеру.

Можно оставить немного дополнительного места для инструмента или деревянных заготовок. Подходящие габариты: 120х120 см.

Пример чертежа столика для циркулярной пилы:

Сложностей в процессе не возникнет, если тщательно изучить вопрос.

Схема с подробным описанием и размерами:

Стол изготавливают с учетом того, что ручной инструмент будет установлен и закреплён на столе, превратившись при этом в стационарное оборудование.

Что понадобится для изготовления своими руками

Чтобы сделать раскройный стол самостоятельно, нужно выбрать чертеж конструкции. Мебель может крепиться на готовых ножках, опорах из бруса. Однако самый удобный вариант – складной стол с тумбой.

Если вы умеете обращаться с рулеткой, шуруповертом и лобзиком, это повод задуматься и сделать стол для шитья своими руками.

Для работы понадобится:

листы фанеры (ДСП, ЛДСП, МДФ);
дрель, шуруповерт;
шлифмашина или наждачная бумага;
лобзик;
рулетка, карандаш;
торцевые планки и уголки.

Надежность сборки мебели определяет качественная фурнитура. Какая фурнитура может пригодиться:

рояльные петли;
газлифт;
магнитики;
направляющие для выдвижных ящиков;
ролики;
саморезы, конфирматы, уголки.

Натуральные материалы отличаются долговечностью, прочностью креплений и возможностью реставрации.
