Как сделать тележку для мотоблока

Особенности

Тележка для мотоблока – это прицепное устройство, позволяющее перевозить тяжелые и габаритные грузы на относительно небольших садовых участках. Прицеп используют для подвоза корма для животных, стройматериалов, удобрений или отвоза мусора.

Простейший заводской вариант тележки стоит около 20000 рублей, но имеет малую функциональность и не рассчитан на выполнение сложных задач.

Самодельные конструкции лишены таких недостатков. Стоимость материалов и выполнения работ в несколько раз ниже, а конструкция легко адаптируется под текущие нужды.

Обратите внимание! Главный недостаток самодельных тележек – мастер должен обладать навыками работы со сложными инструментами.

Пошаговая инструкция сборки

При изготовлении тележки для мотоблока самостоятельно желательно осуществлять сборку элементов прицепа в определенной последовательности.

Сборка рамы

Для создания каркаса телеги обычно используют профильную трубу с подходящими размерами (можно использовать стальную трубу круглого сечения):

  1. Разрезать профильную трубу квадратного сечения по размерам согласно чертежу. Количество и параметры элементов подбираются в зависимости от предполагаемых размеров и грузоподъемности прицепа.
  2. С помощью сварочного аппарата изготовить прямоугольную раму из продольных и поперечных заготовок. Внутри нее предусмотреть вставку нескольких поперечных проставок для увеличения надежности дна кузова.

Установка оси

Ходовая часть является самой важной частью конструкции прицепа

  1. На концах оси установить ступицы колес и проваривать. Длина выбирается так, чтобы колеса не выступали за габариты кузова.
  2. Ось со ступицами на концах прочно приварить к раме.
  3. Установить колеса.

Кузов прицепа

Для обшивки бортов можно использовать листовой металл, профнастил, фанеру или деревянные доски.

  1. Вырезать элементы борта прицепа согласно чертежу и соединить их помощью сварочного аппарата (4 шт. высотой 30-50 см). Прикрепить их к основе кузова (с помощью сварки).
  2. Борта обшить стальными листами (можно приварить или прикрепить с помощью болтов). Для облегчения конструкции рекомендуется использовать профилированный стальной лист, толщиной 1,5 мм.
  3. Дно выложить оцинкованными листами и аккуратно привариварить по всему периметру.
  4. На задний борт приварить дверные петли и установить на раму. Это позволит откидывать его при выгрузке (при необходимости можно сделать откидными и боковины).
  5. Установить конструкцию, позволяющую зафиксировать откидной борт. Надежные запоры можно изготовить из стальной полосы, железного прута и патрубка. А можно из обычного шпингалета.

Сцепка и сиденье

Прицеп соединяется с мотоблоком посредством специальной сцепки. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока.

Работы по созданию сцепки выполняются в следующей последовательности:

  1. В месте соединения труб дышла вварить отрезок трубы диаметром 40 мм и длиной 100 мм.
  2. Внутрь трубы запрессовать два подшипника. Со стороны прицепа на трубу установить шайбу для фиксации оси прицепного устройства. Диаметр отверстия шайбы должен соответствовать диаметру оси прицепного устройства.
  3. Сформировать сцепку из профильной трубы квадратного сечения. Для этого просверлить сквозное отверстие под фиксирующий штырь (диаметр отверстия должен быть равен поперечным размерам штыря). Для более высокой надежности трубу можно усилить листом металла.

Ниже приведены несколько вариантов водительских мест для прицепа мотоблока.

Как сделать тормоза на прицеп для мотоблока

Сделанную своими руками тележку для мотоблока, в целях безопасности, рекомендуется оснастить стояночным тормозом.

Существует много вариантов создания тормозов для тележки, но как показала практика, самыми эффективными являются тормоза от мотоцикла.

Для изготовления тормозов на прицеп к мотоблоку надо иметь в наличии тягу, трос и металлический барабан от колеса мотоцикла. Схема ниже поможет собрать тормозную систему, останется только приделать ее к мотокультиватору.

Рисунок-схема тормозной системы

Порядок действий:

  1. Снять с диска тягу и трос.
  2. Сделать проточку диска.
  3. Одеть барабан на ступицу. Свободное пространство между выступами заполнить толстой проволокой.
  4. Проточенный металлический диск насадить на ось и закрепить втулкой (чтобы диск не проворачивался надо приварить к нему обрезок трубы).
  5. В конце надо сделать рычаг и подтянуть к нему трос (для контроля тормозной системы). Можно использовать любой рычаг от советского легкового автомобиля.

Как самостоятельно сделать прицеп для вашего мотоблока своими руками: подробно показано на видео:

Таким образом, изготовить телегу для мотоблока своими руками непросто, но при наличии оборудования и материалов вполне по силам каждому. А, согласно статистике, самодельная тележка обойдется как минимум в 2 раза дешевле заводского аналога.

Самостоятельная сборка

Планируя своими руками собрать подобного рода изделие, потребуется найти чертеж подходящей модели и, при необходимости, внести в него свои коррективы, что позволит создать оптимальное устройство с учетом личных предпочтений. Далее потребуется убедиться в наличии всех необходимых материалов и инструментов, после чего мастер сможет приступить непосредственно к сборке конструкции.

Инструменты и материалы

Для того чтобы в процессе изготовления не возникло каких-либо проблем, следует заблаговременно убедиться в наличии всех необходимых материалов и инструментов. Их перечень может варьироваться, напрямую зависит от выбранной модели прицепа. Среди материалов, которые потребуются для самостоятельного изготовления устройства, следует упомянуть:

  • швеллер;
  • стальные уголки, размером 2,5х2,5 см;
  • стальные листы, толщина которых не менее 2-3 мм. При использовании оцинкованных аналогов, допускается применение листов с толщиной 0,6-1 мм;
  • профилированная труба из стали 6х6 см;
  • крепежные элементы — саморезы, болты, гайки;
  • колеса, ступицы или другие элементы от автомобиля, прочей колесной техники.

Перечень необходимых инструментов включает в себя шуруповерт, УШМ, мощную дрель с набором сверл, а также слесарные инструменты. Для того чтобы все соединения конструкции были прочными и выдерживали даже внушительные нагрузки, потребуется воспользоваться сварочным аппаратом.

Порядок изготовления

Желая узнать, как сделать прицепное устройство к мотоблоку для тележки, видео инструкция представляется оптимальным решением, позволяющим не допустить ошибок при изготовлении подобного рода изделия. Прежде всего, потребуется изготовить раму будущего прицепа, после чего приступать к сборке ходовой части и обшивке кузова.

Самостоятельное изготовление прицепа предусматривает выполнение следующего алгоритма действий:

  1. Сварить основу каркаса, используя металлическую профилированную трубу, не забывая о поперечных планках, упрочняющих конструкцию.
  2. Убедиться в правильной геометрии конструкции, после чего обработать металл при необходимости, что позволит защитить его от коррозии, продлить срок службы.
  3. Скрепить части швеллера, которые будут основой ходовой системы, используя сварочный аппарат.
  4. Закрепить по краям балки ступицы для колес, проверить параллельность элементов.
  5. Приварить кронштейны и соединить с их помощью балку и рессоры.
  6. Для того чтобы снизить вибрации при движении по неровной местности, можно воспользоваться кронштейнами, оборудованными сайлентблоками.
  7. Установить дно прицепа, после чего выполнить монтаж бортиков. Если не планируется делать их откидными, потребуется выполнить сварку для большей прочности.

В тех случаях, когда требуется изготовить устройство с откидным бортом, можно воспользоваться дверными петлями или аналогичной фурнитурой, что позволит без лишних затруднений реализовать механизм. Заключительным этапом изготовления представляется монтаж тормозной системы, позаимствованной от старого мотоцикла или авто, на одно из колес изделия.

Как сделать днище тележки

Самым ненадежным, но быстрым способом изготовить днище для телеги является выполнение работ, применяя обрезную деревянную доску. Однако, если вы хотите получить прочное и долговечное устройство, то дно следует в качестве материала использовать металлические листы толщиной не менее 2 миллиметров. Тележка с таким днищем прослужит много лет, не прогнивая и не требуя частого ремонта.

Когда все промежуточные действия и составные части выполнены, можно приступать к сборке агрегата. Для этого лучше соблюдать определенную последовательность:

  1. Основную трубу приваривают к дополнительной, выполняющей ось для телеги. Можно также использовать любой готовый колесный узел транспортного средства.
  2. Сцепку мотоблока крепят к противоположной стороне трубы. Нужно убедиться в прочности сварки, чтобы в самый ответственный момент не отделились сваренные детали.
  3. Закрепляют прочно ступицы на концы главной оси, лучше всего также применяя сварку.
  4. Далее следует насадить колеса, зафиксировать их гайками и болтами, надежно и плотно закрутив, чтобы не потерять диски по дороге.
  5. Следом к началу трубы присоединяют приспособление для стоянки, чтобы прицеп занимал горизонтальное положение, когда он отцеплен от мототехники и стоит без работы.
  6. Последним этапом является присоединение кузова и крыльев.

После выполнения всех действий тележка почти готова к использованию. Следует просто прикрепить кресло и подножки для человека, который будет управлять агрегатом. Для этого используется руль и соответствующие рычаги. Удобство и комфорт водителя можно улучшить, приделав к сиденью спинку и обив ее мягким материалом, или просто подложив под спину подушку.

Это интересно: телега для мотоблока Нева.

Ознакомившись с тем, как сделать телегу к мотоблоку, вы можете легко и просто, следуя изложенным инструкциям, изготовить устройство своими руками, значительно уменьшив материальные затраты, и получить отличного помощника при работе в саду и приусадебном участке, который позволит не только сохранить силы, но и сократить время. Вы сможете, не задумываясь, заниматься перевозкой собранного урожая, различных удобрений, материалов для строительства, используя для этого не автомобиль, а мотоблок.

Рама, ось и колеса для прицепа

Кроме всего прочего, стоит продумать дополнительные элементы, которые могут пригодиться в процессе эксплуатации тележки и сильно упростить её разгрузку и загрузку. В первую очередь, это откидной механизм, который поможет быстро разгружать грузовую платформу. Гидравлическую систему никто ставить сюда не будет, а вот простейшую механическую схему, как на фото, вполне можно реализовать самостоятельно. Также будут не лишними упоры, которые позволят тележке оставаться в рабочем положении даже после отсоединения от мотоблока.

Рама может иметь как простейшую конструкцию, так и более сложную, рассчитанную на высокие нагрузки, но основная масса будет нагружать не только ось, ступицы и колеса, но и водило, схема которого показана ниже.

Тягово-сцепное устройство может быть как самым простым, так и с более подвижными шарнирами, но во многом его конструкция будет зависеть от штатного фаркопа на мотоблоке. Ходовая часть найдется, пожалуй, у каждого. Это может быть колёсная база от мотороллера, мотоколяски, тачки, но не стоит устанавливать слишком тяжёлые колеса со ступицами от автомобильных прицепов, лишний вес тут ни к чему, стоит исходить из принципа разумной достаточности.

Сборка прицепа для мотоблока

Перед тем как к мотоблоку прицепить автомобильный прицеп своими руками, надо разобраться с тем, как его сделать.

Сварочный аппарат — часто используется при создании самодельного прицепа

Необходимые инструменты

Прежде чем приступить к созданию мотоблочного прицепа, необходимо ознакомиться с перечнем инструментов, которые будут использоваться во время проведения работ.

Необходимо заранее подготовить следующее:

  • сварочный аппарат для соединения металлических компонентов конструкции;
  • болгарка и нарезные диски, которые будут использоваться для распиливания железных деталей;
  • инструменты для определения размеров прицепа для мотоблока — рулетка, линейка и угольник;
  • дрель для просверливания крепежных отверстий.

Также для создания прицепного устройства может понадобиться молоток, тиски и зажимы для сварки.

Вариант самодельного устройства

Какие материалы могут понадобиться

Перед тем как сделать прицепное устройство к мотоблоку, необходимо обязательно ознакомиться с перечнем материалов, которые можно для этого использовать. Например, раму делают из металлических труб, швеллеров, стальных балок и уголков.

Колесную ось изготавливают из металлических прутьев диаметром от 3-4 сантиметров. Его длина не должна быть больше 100 сантиметров. Прут нужно присоединить к опорам рамы.

Кузов изготавливается из обычных деревянных досок. Однако некоторые предпочитают пользоваться железными листами. Они позволяют сделать конструкцию более прочной.

Выбирая материалы для создания мотоблочного прицепа, не стоит забывать о колесах. Их можно снять с автомобилей или мопедов. Довольно часто используют задние колеса с мотоциклетных колясок.

Металлические трубы — нужны для создания надежного корпуса конструкции

Чертеж

Перед тем как начать собирать прицеп для мотоблока, необходимо создать его чертеж. Он нужен, чтобы определиться с габаритами устройства и его конструкционными особенностями.

Для начала необходимо разработать общий чертеж. На нем отмечаются:

  • колеса;
  • рама;
  • кузов;
  • кардан;
  • водило.

Затем необходимо разработать подробный чертеж рамы. На нем указываются ее габариты и расположение основных деталей. Также может пригодиться дополнительный чертеж водила.

Чертеж простой тележки для мотоблока

Ходовая часть

Собирая прицеп, особое внимание надо уделить его ходовой части. Для начала необходимо подготовить колесную ось

При этом колеса можно использовать любые. Однако для облегчения управления и повышения безопасности езды лучше пользоваться резиновыми.

Ось должна привариваться к шарниру и лонжеронам. При этом приваривать изделия надо в нескольких точках, чтобы крепление было более надежным. Для того, чтобы сделать крепление еще крепче, можно воспользоваться металлическими уголками.

Нельзя делать ось слишком длинной, так как из-за этого она может начать выступать за пределы кузова.

Примерный чертеж сцепки универсальной для мотоблока

Кузов и обшивка каркаса

Создание кузова начинается с установки бортов. Передние и боковые необходимо соединить намертво, чтобы они не болтались. Задний борт устанавливают на петли и делают съемным.

Сборка съемного борта осуществляется в такой последовательности:

  1. Установка бортовой рамы.
  2. Подгонка металлического листа под габариты установленной рамы.
  3. Вырезание и установка бортового полотна.

После крепежа бортов необходимо установить днище. Его соединяют с основным каркасом при помощи сварки. Привариваться дно должно каждые 4-5 сантиметров. При желании можно дополнительно использовать заводские металлические болты.

Металлические листы – качественный материал, который часто используется для обшивки кузова

Другие детали конструкции

После того как будет завершено создание кузова и монтаж ходовой части, приступают к установке тормозов. На мотоблочный прицеп можно поставить тормозную систему автомобиля.

Чтобы сделать тормоза более надежными, устанавливается еще один фиксатор для рычага.

Преимущества и недостатки

Тачка для мотоблока имеет свои положительные качества:

  • расширение потенциала мотоблока;
  • возможность установки стационарных перерабатывающих установок, опрыскивателей, распределителей удобрений;
  • возможность расположения самосвального приспособления, чтобы увеличить скорость разгрузки;
  • не надо тратить много денег на приобретение;
  • устройство делается под собственный мотоблок.

Мотокультиватор с прицепом обладает небольшими недостатками:

  • требуется время на изготовку;
  • для легких прицепов сложно сделать откидные боковые борта.

Такие недостатки компенсируются наличием значительных плюсов у этих приспособлений.

С покупкой мотоблока появилась потребность в грузовом
прицепе к нему, для вывоза мусора, подвоза дров, стройматериалов и других
хозяйственных нужд. Посмотрев на тележки заводского изготовления в магазине и
послушав отзывы владельцев, понял что за приличную цену производители
предлагают мягко говоря, продукцию весьма низкого качества. Основные жалобы
были на хлипкость всей конструкции, слабое, часто ломающееся прицепное
устройство и довольно слабые тормоза и колеса. Были нарекания и на отслоившуюся краску и ржавчину уже после
первого года эксплуатации. Решено было делать прицеп самому, для мотоблока
Салют 100.

Варианты сбрасывания

По режиму освобождения от груза прицеп бывает:

  1. Самоопрокидывающийся — основан на физическом принципе обычного рычага.
  2. Поднимающийся механически — с помощью приспособлений или механизмов.

Рассмотрим особенности каждого вида.

В самоопрокидывающемся варианте кузов укреплен на оси и подшипниках или на петлях. Они должны быть расположены на оси, проходящей по центру тележки, или очень близко к ней. Кузов поднимается обычной рукоятью, прикрепленной к нему. Чтобы тележка не опрокинулась сама (например, если груз во время перевозки переместился в конец), необходимо установить фиксатор, стопорящий ручку или сам кузов.

Второй вариант предусматривает подъем механическим способом с помощью мотора, гидросистемы, масляного насоса или простого домкрата, укрепленных непосредственно под кузовом.

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

  • тормозной барабан;
  • колодки;
  • колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

  1. Надеть проточенные барабаны на ступицы, закрепить их.
  2. Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
  3. Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
  4. Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
  5. Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Обязательно почитайте: Купить японский мотоблок

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу

Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции

Подготовка чертежей для прицепа, грузоподъемностью до 350 кг

Телега на мотоблок, способная перевозить инвентарь и багаж массой до 350–400 кг, считается универсальной для использования вместе с бытовым мотоблоком. Планировать изготовление более громоздкой конструкции, в принципе, не стоит, так как это повлечет за собой дополнительные затраты, а также потраченное время и силы.

Чтобы тележка для мотоблока получилась как можно более надежной и сбалансированной, крайне важно изучить схемы. В зависимости от материала и деталей, имеющихся в распоряжении, размеры основных и дополнительных элементов конструкции можно менять

Ниже предлагаем рассмотреть чертежи оптимальной для применение в хозяйстве тележки среднего класса.

Первая схема подробно описывает общий внешний вид прицепа с входящими в его конструкцию основными деталями и узлами.

Второй чертеж подробно описывает изготовление рамы. Основной материал для ее сборки – это круглые или прямоугольные трубы, соединенные между собой посредством сварки. Кузов такой телеги изготовлен из досок, толщиной не менее 2 см. Все имеющиеся борта соединены с рамой наглухо, и не откидываются.

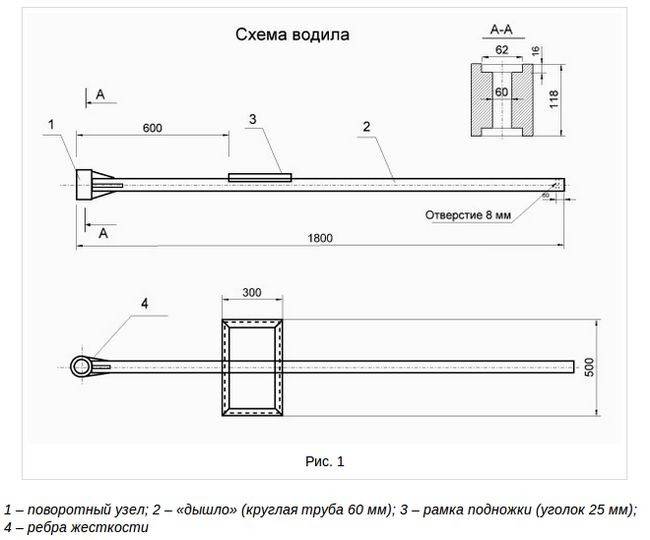

На третьей схеме изображена конструкция водила. Большая часть нагрузки при его эксплуатации ложится на место крепления дышла и корпуса поворотного узла. В связи с этим для предотвращения поломки эта часть конструкции укреплена четырьмя дополнительными ребрами жесткости, указанными в чертеже на разрезе Б–Б.

Эта схема описывает конструкцию поворотного узла. Этот элемент телеги наиболее сложный в изготовлении, поэтому при его сборке потребуется проявить максимум внимания и терпения.

Наличие подробных чертежей – условие столь же необходимое, как и применение при сборке телеги прочных материалов. Только имея под рукой подходящие схемы, фермер сможет соорудить качественный прицеп, способный перевозить нужное количество груза на длительные расстояния.

Как выбрать материал

Прежде чем задумываться, как сделать телегу для своего мотоблока своими руками, нужно определиться с выбором материалов и инструментов, которые необходимы в процессе выполнения работ. К ним относятся:

  • чтобы изготовить раму и механизм для управления, берут стальную трубу с квадратным сечением, со сторонами 2-4 или 305 сантиметров;
  • используют уголок из стали, толщина которой не меньше трех миллиметров и длиной стороны 3-4 см;
  • берут листы железа толщиной 1-2 мм или деревянные доски, либо фанеру, чтобы выполнить кузов;
  • ось делается из стальной прочной трубы;
  • пневматические колеса, которые берут от мотоблока, или неплохо подходят по размеру шины от старого автомобиля марки «Москвич»;
  • не следует забывать о гайках и болтах, которыми будут скрепляться составные части техники;
  • используют заклепки, применяющиеся специальным приспособлением;
  • нужно иметь болгарку с разнообразными дисками;
  • аппарат для сварки, чтобы скреплять металлические и стальные части;
  • никак не обойтись без дрели, так как проделывать придется множество отверстий.

Множество материалов для изготовления можно найти у себя в подсобном хозяйстве. Практически у всех людей остаются ненужные вещи, которые очистить, подравнять и приспособить к производству тележки. Ведь главное – не красота, а качественно выполненное устройство, с отличным функционированием. При этом вы сможете значительно уменьшить материальные затраты на приобретение деталей.

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

  1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
  2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
  3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Собираем ходовую часть

Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.

Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.

Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.

Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.

Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.

Устройство тележки

Мотоблоки и мотокультиваторы на прицепах состоят из таких основных элементов:

  • рама;
  • кузов;
  • сцепное устройство или дышло;
  • водительское сидение;
  • рулевой механизм;
  • ходовая часть.

Для выдерживания больших нагрузок самодельную телегу для мотоблока усиливают специальными ребрами жесткости.

Для 1-осного прицепа достаточно устройства ручного типа. Самосвальная 2-осная телега с большой грузоподъемностью должна оборудоваться от опрокидывания гидравлическим приводом.

При грузоподъемности свыше 350 кг для безопасности самоходную телегу комплектуют деталями торможения. Механические тормоза можно сделать самому. Если эти детали не учитывать, то при перегрузе во время спуска с возвышенности тележка для мотоблока своими руками не сможет остановиться и опрокинется. Для того чтобы она оставалась в рабочем положении после отсоединения от мотоблока, устанавливают упоры.

Тормозная система прицепа

Прежде чем выяснить, как сделать тормоза на мотоблок, целесообразно более подробно ознакомиться с подобными элементами. Они представляются необходимыми для любого мотоблока с прицепом, поскольку позволяют быстро остановить движущийся агрегат даже при наличии внушительного груза.

Это позволяет сделать его перевозку безопаснее, что особенно важно при поездках по неровному рельефу с обилием склонов. Для изготовления подобных элементов настоятельно рекомендуется воспользоваться готовыми деталями от различной авто- и мототехники, что позволит значительно упростить задачу

При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока.

Для безопасности прицеп должен быть оборудован тормозами Самым простым и эффективным вариантом, который следует использовать в качестве основы для самодельных тормозов, являются аналогичные детали от старого мотоцикла. Подобные запчасти легко найти, они отличаются доступной стоимостью, что позволяет сделать тормоза на мотоблок без лишних затрат.

При желании можно использовать стояночный тормоз от автомобиля, что позволит без труда останавливаться на склонах даже на длительное время. Однако, процесс демонтажа и последующей установки подобного типа тормоза значительно сложнее, а стоимость выше, что делает данный вариант менее популярным.

Управление системой крайне простое, поскольку идентична стандартным аналогам, применяемым в других разновидностях техники. Торможение осуществляется при смещении рычага, которое приводит к натяжению троса, а для дальнейшего движения потребуется повернуть рычаг в обратное положение.

Обязательно почитайте: Технические характеристики мотоблоков Агрос

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

  • электросварочного аппарата;
  • болгарки;
  • электродрели со сверлами разных размеров;
  • десятка электродов No 4;
  • стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
  • стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
  • листового металла 2-миллиметровой толщины площадью 2Х3 м;
  • двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
  • двух колес от него же, в нормальном техническом состоянии;
  • двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Схема шарнирного крепления водила и рамы мотоблока

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
