Как снять патрон с дрели — инструкция с описанием

Как снять патрон с перфоратора?

В первую очередь, необходимо понять тип используемого патрона внутри вашего электрического инструмента. Всего их три: быстрозажимный, кулачковый и цанговый SDS.

Быстрозажимный дополнительно делится на подвиды: одногильзовые и двугильзовые. Наиболее просто сменить деталь можно на цанговом SDS-варианте. В данном случае понадобится лишь повернуть сверло. В кулачковом и быстрозажимном типе деталь крепится при помощи ключа, поэтому тут придётся поработать.

Как только тип используемого патрона определён, можно приступать к следующему этапу: необходимо изучить крепление, за счёт которого он держится.

Крепится сверло либо на винтовом стержне, либо на шпинделе. Как правило, процесс разбора происходит достаточно быстро и без проблем, но бывают случаи слишком жесткой фиксации, для разборки которой потребуется время и некоторые дополнительные инструменты. В первом случае для снятия детали нужно будет запастись молотком, ключом и отверткой.

Для того чтобы снять патрон, нужно будет совершить следующие действия:

уменьшить фиксацию сверла, легко постучав молотком по верхушке;
выкрутить, использовав отвертку;
зажать деталь в тисках или ключе, а затем прокрутить шпиндель.

Возможные проблемы с патроном при работе дрели: причины, описание и пути их решения

Чтобы с дрелью не случались проблемы, на ней нужно уметь правильно работать. Дрель — универсальный инструмент, с её помощью можно сверлить дерево и металл, пластик и кафель, камень и стекло, бетон и кирпич. В быту обычно используется ударно-вращательная дрель средней мощности. Она оснащается патроном системы SDS, которую придумали в фирме BOSH. Патрон SDS не отличается особой точностью, но идеально подходит для сверления бетона, камня, кирпича. То есть тех строительных материалов, где сверление нужно с ударом.

Для более точного сверления металлических и деревянных деталей у неё есть специальный переходник для крепления зажимного кулачкового ключевого или быстрозажимного патрона. Дрелью нельзя выполнять фрезерные работы. Сверлильный патрон не рассчитан на боковую нагрузку и быстро выйдет из строя. Огромное значение имеет:

правильный выбор сверла;
правильная заточка режущей части сверла;
обязательная разметка центра отверстий с помощью керна.

Нужно умело пользоваться выбором нужной скорости, подачи, режима работы в зависимости от материала заготовки. Все эти факторы напрямую влияют на надёжную работу сверлильного патрона.

Деталь слетает

Патрон слетает? Такая проблема довольно часто встречается даже на новых дрелях при конусной посадке кулачкового патрона, когда сверлится глубокое отверстие. Нужно поднять сверло, чтобы освободить его от стружки, и в этот момент патрон слетает с конуса. Исправить положение можно увеличением натяга в конусном сопряжении. Для этого патрон нагревается в масле или духовке до температуры 110 градусов и сажается на холодную оправку дрели.

Заклинили зажимные губки

Работа дрели всегда происходит в грязных условиях. Это пыль, грязь, стружка, опилки и другой мелкий мусор. При попадании внутрь патрона этот мусор может вызвать заклинивание резьбовых соединений, в частности, у кулачков. Здесь выход только один. Требуется разборка патрона, чистка и промывание движущихся частей. Перед сборкой все подвижные детали смазываются литолом. Особенно много в патрон сыплется отходов при сверлении потолочных поверхностей. Здесь можно задуматься о защите патрона половинкой небольшого резинового мячика.

Биение

Биение патрона может быть вызвано разными причинами. Например, изношен посадочный конус Морзе. Это можно проверить с помощью краски. Наносится равномерный слой на конус, насаживается патрон. Затем снимается и изучается след, который он оставил на конусе. Другой причиной может быть неравномерный износ кулачков. В этом случае их нужно менять. Но чаще меняют разбитый патрон на новое зажимное устройство.

В умелых руках бытовая дрель творит чудеса. С её помощью сверлятся отверстия в прочных и мягких материалах. Зажимной патрон — важный узел сверлильной машины. Именно он обеспечивает надёжность крепления сверла и точность сверления

Поэтому для домашнего мастера очень важно уметь самостоятельно обеспечить мелкий ремонт и замену этой части устройства

Правила пользования шуруповёртом

Обеспечить долгое функционирование инструмента возможно, если придерживаться простых правил эксплуатации:

оберегать агрегат от влаги;
перед использованием обязательно отрегулировать инструмент;
отключать аккумулятор во время смены насадок;
при длительном неиспользовании периодически запускать шуруповёрт для разрядки аккумулятора;
иметь несколько запасных аккумуляторов.

Замена патрона в шуруповёрте в домашней мастерской по плечу любому мужчине. Использовав описанные выше методы, вы гарантированно проделаете данную операцию быстро и с минимумом усилий.

Каким способом закреплен сверлильный патрон на инструменте

Внешним осмотром электроинструмента, зачастую не удается определить, каким способом закреплен сверлильный патрон. Но если знать маркировку, то способ крепления будет определен даже при беглом взгляде на патрон.

Маркировка сверлильных патронов крепящихся с помощью конуса Морзе

В соответствии с ГОСТ 9953-82 «Конусы инструментов укороченные. Основные размеры.» предусмотрено девять типоразмеров конусов Морзе для крепления сверлильных патронов: В7, В10, В12, В16, В18, В22, В24, В32 и В45. Чем число после буквы В больше, тем больше размер конуса.

Теперь и Вы с легкостью определите способ установки сверлильного патрона, изображенного на фотографии по нанесенной на нем маркировке. Очевидно, что данный патрон крепится с помощью конуса Морзе типоразмера В10. Для снятия с вала электроинструмента этого патрона понадобится сбить его молотком.

В маркировке перед В10 нанесены еще цифры 1-6. Они обозначают диапазон диаметров хвостовиков свёрл, которые позволяет зажимать патрон.

Маркировка сверлильных патронов крепящихся с помощью резьбы

Для крепления сверлильного патрона на инструменте с помощью резьбы применяется как метрическая, так и дюймовая резьба. Патроны отечественного производителя, как правило, выпускаются с метрической резьбой, а импортного производителя всегда с дюймовой.

Сверлильный патрон с креплением посредством метрической резьбы обычно имеет на корпусе маркировку следующего вида: 1,5-13 М12×1,25. Числа 1,5-13, как Вы, наверное, уже догадались, означают диаметр хвостовиков сверл или другого инструмента, которые возможно зажать в данном патроне. Буква М обозначает, что резьба метрическая, числа 12 и 1,25 обозначают диаметр резьбы и шаг ее нитки соответственно. В настоящее время сверлильные патроны с креплением на метрической резьбе практически не встречаются, разве что такой патрон можно увидеть на старой ручной дрели советского производства.

В настоящее время рынок заполнен электроинструментом зарубежного производителя, и сверлильные патроны на нем, как правило, крепятся с помощью дюймовой резьбы.

Маркируются сверлильные патроны с дюймовой резьбой по такому же принципу, как и патроны с метрической резьбой. Например, 2-13 мм 1/2 –20 UNF, как на фотографии. Числа 2-13 обозначают диапазон зажимаемых диаметров хвостовиков сверл, 1/2 — диаметр резьбы в дюймах (для справки, один английский дюйм равен 2,54 см), 20 указывает на количество ниток резьбы на один дюйм (шаг резьбы).

Узнав правила маркировки сверлильных патронов, теперь Вы без труда определите способ его крепления на инструменте и сможете выбрать правильную технологию замены патрона. Маркировка также позволить приобрести взаимозаменяемый патрон в случае его износа или поломки на дрели или шуруповерте.

Механические неисправности

К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.

Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.

А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.

Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg

https://youtube.com/watch?v=6j2Kyg

Видео:

N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.

Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.

Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.

Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.

Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.

Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.

Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.

Основные виды патронов для дрели

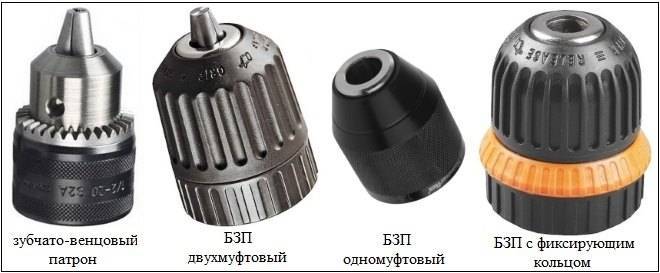

По своей конструкции зажимы для дрели делятся на два основных типа:

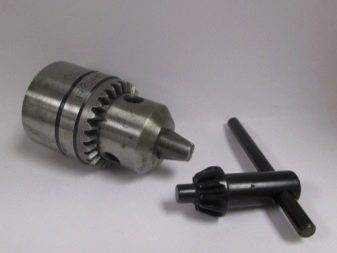

зубчато-венцовый патрон, зажим хвостовика инструмента в котором осуществляется при помощи специального ключа;
быстрозажимной патрон для дрели (БЗП), в котором зажимная гильза приводится в действие посредством ее ручного вращения.

Разновидности патронов для дрели

Зажимные кулачковые патроны, устанавливаемые на современные дрели, позволяют надежно фиксировать инструмент, диаметр хвостовика которого находится в интервале 1–25 мм. Устройства данного типа практически лишены недостатков, наиболее значимым из которых является их достаточно высокая стоимость.

Наиболее популярным типом зажимного устройства, устанавливаемого на современные модели дрелей, является патрон быстрозажимной (БЗП). Чтобы зафиксировать инструмент в зажимном патроне категории БЗП, достаточно всего нескольких секунд, при этом нет необходимости применять специальный ключ. Зажим хвостовика инструмента осуществляется за счет ручного вращения регулировочной гильзы, на внешнюю поверхность которой нанесено рифление, облегчающее выполнение данной процедуры. Чтобы регулировать механическое воздействие, создаваемое на хвостовик инструмента, в зажиме данного типа предусмотрено специальное блокировочное устройство.

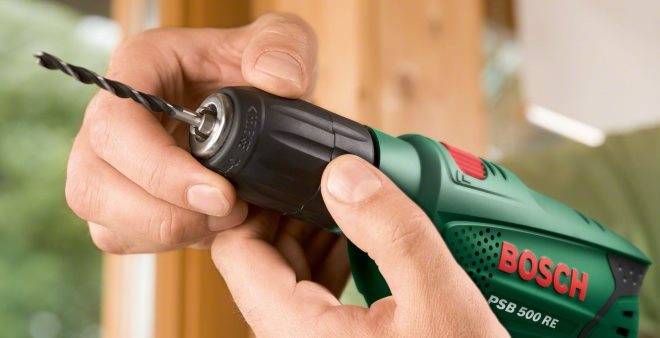

Для фиксации сверла одной рукой придерживают нижнюю муфту, а другой затягивают верхнюю муфту по часовой стрелке

К наиболее значимым недостаткам БЗП следует отнести то, что в тех случаях, когда элементы его механизма изнашиваются, он недостаточно надежно фиксирует хвостовики сверл большого диаметра. Это приводит к проворачиванию инструмента в процессе работы.

По сравнению с зажимными устройствами категории БЗП, зубчато-венцовые патроны для оснащения дрели обеспечивают надежную фиксацию инструмента в любой ситуации. Пользователи, которым приходится часто работать с электрическими дрелями, отдают предпочтение зажимным патронам именно данного типа. Единственным значимым недостатком таких устройств является то, что ключ, при помощи которого они приводятся в действие, достаточно легко потерять. Между тем возникновения такой проблемы можно легко избежать, если сразу после приобретения дрели зафиксировать ключ на проводе устройства при помощи изоляционной ленты или обычной веревки.

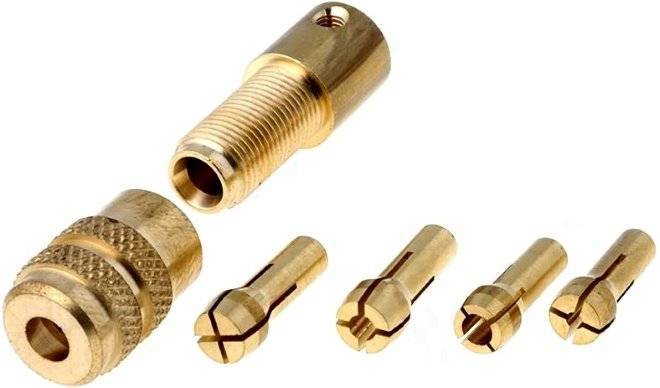

Диаметр хвостовика насадки, зажимаемой в мини-патроне, зависит от калибра цанги

Большой популярностью пользуется и патрон для мини-дрели, устанавливаемый на компактные сверлильные устройства. Последние активно используются мастерами ювелирного дела. Мини-патрон относится к категории быстрозажимных патронов для шуруповерта или легкой дрели. Такой маленький патрон, изготавливаемый преимущественно из латуни, используют для фиксации инструментов, диаметр хвостовика которых находится в интервале 0,1–4,5 мм.

Учимся ухаживать за цанговыми патронами для дрелей правильно

После замены рассматриваемого устройства, рекомендуется смазать его солидолом или литолом. Почему лучше использовать эти смазочные вещества, а не жидкое моторное масло? Чтобы продлить срок службы внутренних частей и механизмов, следует использовать именно густые смазки. Причины для этого следующие:

Патроны дрели не имеют такой надежной защиты от пыли и мелких частиц, как устройства на перфораторах. Именно поэтому высока вероятность того, что внутрь могут попасть мелкие частицы, которые снижают срок службы резьбового механизма. Густая смазка не только снижает трение перемещения по резьбе, но еще и защищает от коррозии, а также предотвращает попаданию пыли. Масло наоборот притягивает пыль, которая попадает на резьбовую часть, тем самым снижая срок службы механизма
Смазку необходимо вносить как можно чаще, и если выполняются работы по бурению бетона, то желательно после окончания работ, разобрать патрон, очистить его и смазать
Быстрозажимные патроны относятся к категории неразборных, поэтому при выходе их из строя, они подлежат замене

При правильной эксплуатации и уходе за патронами для дрелей и шуруповертов, можно добиться долгого их срока службы. В среднем ключевые служат не менее 20 лет, а срок эксплуатации быстрозажимные составляет до 5 лет, что зависит от качества и особенностей применения.
