Как снять звездочку с бензопилы husqvarna 136

Реставрация или замена?

Детали привода делаются из особо прочных высоколегированных сплавов в условиях промышленного производства. Кроме того, их подвергают специальным видам обработки для улучшения их прочностных качеств, износостойкости и коррозионной стойкости. В их число могут входить:

  • Закалка.
  • Отпуск.
  • Дробеструйное уплотнение поверхности.
  • Нанесение защитных покрытий.

Повторить такой технологический процесс в условиях домашней мастерской невозможно. Не сработает также попытка реставрации наплавкой с последующей фрезеровкой под размер. Такая восстановленная шестерня проработает в несколько раз меньше, чем заводская. Стоимость ремкомплект несопоставимо мала по сравнению с потерянными впустую усилиями и временем.

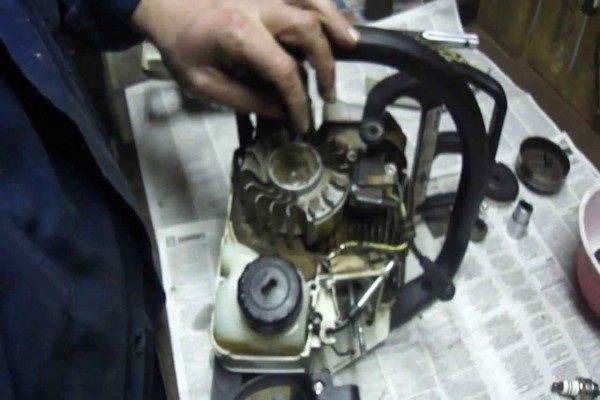

Бензопила в разобранном виде

Замена детали в сервисных мастерских стоит недешево, поэтому наиболее разумным и экономичным остается самостоятельная замена на подходящую шестерню промышленного производства.

Последовательность действий

Звездочка, венец и подшипник бензопилы

Подавляющее число бытовых пил продается под маркой Партнер. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Штиль и Хускварна), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Во всех случаях последовательность действий такова:

  1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

  1. Далее необходимо снять шину, ослабив цепь.

Так выглядит шина бензопилы

После того как звездочка будет свободна, нужно открутить свечу зажигания для доступа к поршню двигателя.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Вручную вращая звездочку, подведите поршень почти к самому верху канала и заполните максимально плотно образовавшееся отверстие от свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом видео:

Устройство системы сцепления бензопилы

На бензопилах Хускварна, Штиль, Партнер и большинстве моделей других известных брендов устанавливается сцепление центробежного типа. Оно включается автоматически при наборе двигателем определенной частоты вращения.

Корзина сцепления имеет форму диска. В нем есть подвижные фрикционные накладки, способные передвигаться в радиальном направлении. В обычном состоянии они прижимаются встроенными пружинами к центру, не касаясь барабана ведущей звездочки цепной передачи.

При выходе двигателя на нормальный режим с заданным числом оборотов вала, на котором крепится корзина сцепления, возникают центробежные силы, превышающие усилие пружин. Элементы с фрикционными накладками смещаются в стороны, прижимаясь к внутренним поверхностям барабана звездочки, которая начинает вращаться с необходимой частотой. Такая система способна уберечь двигатель от серьезных повреждений в случае заклинивания цепи.

Процесс снятия и замены

Во втором случае сначала придется снять сцепление. Для этого нужно застопорить вал, на котором оно расположено. Это можно сделать двумя способами:

  • Либо открутить свечку и закрутить вместо нее специальный стопор поршня, который бы препятствовал движению последнего.
  • Либо со стороны стартера просунуть в одно из имеющихся отверстий подходящие ключ или отвертку, чтобы застопорить имеющуюся там крыльчатку. Правда этот способ опасен тем, что зачастую звездочка затянута достаточно сильно, из-за чего скорее получается сломать лопасти крыльчатки, чем открутить звезду. Поэтому если у вас нет стопора из предыдущего способа, то воспользуйтесь народным способом из следующего пункта.
  • Народный способ заключается в том, что вместо специального стопора можно в камеру сгорания через отверстие, куда заворачивается свеча, запихать кусок ткани, оставив ее часть снаружи, чтобы потом можно было вытянуть. Ткань займет все пространство внутри и не даст поршню двигаться вверх, из-за чего вал застопорится. При этом из-за того, что ткань сама по себе мягкая, никаких повреждений стенкам цилиндра она не нанесет.

После того, как вал застопорен, можно открутить сцепление. Использовать нужно либо специальный съемник, либо можно обойтись подходящим рожковым ключом, вставив его в имеющиеся на сцеплении углубления. Откручивание производится по часовой стрелке, так как резьба на валу левая.

Открутив сцепление, вы теперь легко снимете и звездочку.

Установку новых запчастей нужно производить в обратной последовательности.

Ремонт бензопилы Partner P350 XT. замена приводной звездочки

Конструкция ее венца определяет такой важный параметр, как выбор цепи по шагу.

  • Установка новой детали на изношенную звездочку снижает плавность ее хода, форсирует износ, инициирует риски ее обрыва и создания травмоопасной ситуации.
  • Также имеет место увеличение эксплуатационных нагрузок на двигатель и элементы кинематики инструмента.
  • Аналогичный процесс имеет место при установке на шину старых растянутых цепей, диаметр которых подгоняется под размер шины удалением части звеньев.

Специалисты также не советуют произвольно менять размеры звездочек. Эксперимент может отрицательно сказаться на ресурсе двигателя и кинематике инструмента в целом.

Безопасность распиловочных работ разных степеней сложности обеспечивается эффективной работой тормоза аварийной остановки и устройствами, блокирующими разлет концов цепи при случайном обрыве. В любом варианте — самая надежная профилактика нештатных ситуаций, поддержание бензопилы в исправном техническом состоянии.

Ведущая звездочка для бензопилы любой мощностной категории производится из специальной стали, обрабатывается по особой технологии, поэтому ремонт детали наплавлением дуговой сваркой и последующим фрезерованием не возможен.

  • Преимущества самостоятельного ремонта приводного устройства в меньших затратах средств и времени.
  • При наличии соответствующего инструмента с работой можно управиться за достаточно непродолжительный временной интервал.

Если шестеренка имеет сменный венец, следует тщательно проверить состояние основания. При обнаружении забоин, сколов, глубоких царапин, изменения геометрии или коррозии следует заменить не только венец, но и всю деталь. Совместная работа в одном узле изношенных и новых деталей приведет к сокращению срока службы всего узла. Существенно возрастает риск заклинивания или обрыва цепи.

Кроме того, повысится вибрационная нагрузка на сцепление, трансмиссию и двигатель устройства. Те же факторы возникают при продолжительной эксплуатации одной цепи.

Не следует также менять диаметр шестеренок (и, соответственно, число зубов). При работе увеличенной или уменьшенной звездочкой в трансмиссии и двигателе возникают усилия, на которые конструкторы устройства не рассчитывали. Это сократит эксплуатационный ресурс инструмента и не повысит его производительность.

Замена Ведущей Звездочки На Бензопиле Партнер 350

Как удалить звездочку из бензопилы Husqvarna, Partner, Успокойтесь

Бензопилы приводятся в движение ведущим звездочком, соединенным с моторным редуктором.

Износ шлица на звездочке указывает на необходимость ранней замены, иначе сцепление не произойдет, и сама цепь будет повреждена.

Следует учитывать, что ведущая звездочка имеет ряд особенностей, в зависимости от модели пилы и ее типа. В этой статье мы обсудим такой вопрос, как удалить звездочку из бензопилы.

Особенности пил

Профессиональная бензопила STIHL

В эксплуатации уже есть несколько десятков бензопилов разных производителей, мощностей и, самое главное, специального назначения. Пилы разделены на:

  • профессиональная (для рубки и строительства);
  • домашний (сад).

Соответственно, приводная шестерня будет отличаться для них, а также последовательность действий. Это особенность устройств редуктора. С большинством профессиональных инструментов шина может менять свое положение на пилу в двух плоскостях.

Здесь описаны основные неисправности бензопилы и действия по их устранению.

Как изменить звезду на Партнере?

Видео поможет изменить ведущая звездочка на партнер бензопилы, мы покажем, как легко и быстро удалить связанный.

Ремонт бензопилы Partner P350 XT. замена приводной звездочки

ремонт бензопилы партнер P350 XT. замена водить машину звездочки.

Звездочка, корона и цепная пила

Подавляющее число домашних пил продается под торговой маркой Partner. Они просто меняют звезду, даже дома, покупая ремонтный комплект.

Поскольку чаще всего звездочка в бытовых пилах представляет собой механизм сбора, он вращается из-за подшипника. То есть, меняя звездочку, вы неизбежно меняетесь, а подшипник не вал.

В профессиональных моделях (таких как Calm и Husqvarna), а также в моделях домашних хозяйств, если нет возможности иметь специализированный ключ для удаления звезды, используйте мягкий шнур диаметром 5-6 мм.

Во всех случаях последовательность действий следующая:

  1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звездочке.
  1. Затем снимите шину, ослабляя цепь.

Так что это похоже на бензопилу

После того, как звездочка пуста, вам нужно открутить свечу зажигания, чтобы получить доступ к поршню двигателя.

Вручную вращая звездочку, доведите поршень почти до самого верха канала и залейте наиболее плотно сформированное отверстие из свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора используйте ключ автомобиля и отвинтите звездочку.

Таким образом, соблюдая рекомендации, приведенные в статье, вы можете без труда удалить звездочку из бензопилы.

Как снять и заменить ведущую звездочку на цепях Husqvarna и Stihl, подробно описанных в этом документе видео:

Замена барабана сцепления

Следует помнить, что при покупке деталей для бензопилы необходимо учесть тип барабана. Если самостоятельно нет возможности это определить, тогда стоит обратиться за помощью к специалисту. В случае замены барабана и цепи одновременно, следует поменять и подшипники барабана. Необходимо приобрести заранее ремонтный комплект, который будет заменен, а также подготовить инструменты для ремонтных работ, такие как:

  • универсальный ключ;
  • стопор поршня механизма;
  • съемник.

Действия, которые проводятся при замене деталей бензопилы:

  1. Первым делом нужно снять гарнитуру пилы. Гайки, крышки и шины можно открутить при помощи универсального ключа, идущего в комплекте с бензопилой.
  2. После этого нужно снять крышку и вынуть цепь.
  3. Далее следует снять воздушный фильтр.
  4. Потом необходимо выкрутить свечу пилы. Она вывинчивается при помощи того же универсального ключа.
  5. В отверстие, где была вкручена свеча, нужно вставить стопор, с помощью которого можно зафиксировать положение поршня в цилиндре.
  6. Съемник сцепления необходимо установить в разъем универсального ключа.
  7. Затем при помощи получившейся конструкции следует выкрутить муфту сцепления. Все это необходимо выкручивать по часовой стрелке.
  8. После того как муфта будет выкручена, освободится подход к внутренним деталям, что позволит без проблем снять звездочку.

Во время установки новых деталей нужно хорошо проверить состояние сепаратора сцепления. Особого внимания требуют пружины центробежного механизма и кулачки. Если данные детали сильно повреждены и непригодны к эксплуатации, то их также нужно заменить. В случае если после разборки инструмента не было обнаружено износа деталей, тогда следует собрать бензопилу в обратной последовательности. Чтобы не возникло трудностей при сборке инструмента, каждую деталь можно записывать на листе бумаги или фотографировать в правильной последовательности на смартфон или фотокамеру, если такое имеется. Закручивать все детали нужно против часовой стрелки.

Стоит помнить, что при замене деталей на бензопиле в домашних условиях необходимо все делать очень осторожно, чтобы не повредить какие-либо механизмы. Если следовать всем инструкциям, которые приведены выше, то замена звездочки не составит огромного труда, а, наоборот, поможет приобрести опыт в данном деле

Главное в этой процедуре – это наличие различных приспособлений и специальных инструментов. Без этого замена деталей бензопилы может неудачно закончиться. В случае замены деталей самостоятельно, после окончания процедуры необходимо все тщательно проверить, иначе это может привести к негативным последствиям и сбою в работе самого инструмента.

Бензиновые цепные пилы, как и большинство других инструментов, требуют периодической диагностики поломок и замены изношенных запчастей. Весомая часть из них связаны с ведущей звездочкой для бензопилы или диском сцепления – одним из важных элементов всех без исключения бензопил. Не смотря на относительную простоту его конструкции и подсказки инструкции по эксплуатации, ежегодно тысячи неопытных мастеров заходят в тупик в данном вопросе и тратят деньги на сервисные центры или производят его неправильно, чем еще больше усугубляют проблему.

Именно поэтому мы остановимся на данной теме и разберемся в строении, функциональных особенностях и ремонте этого рабочего узла бензопил.

Инструкция по ремонту карбюратора бензопилы своими руками

Бензопила нужна и в строительстве, и в садоводстве, и в благоустройстве территорий — её наличие значительно упрощает выполнение целого ряда задач по обработке дерева. Главным узлом этого инструмента является двигатель, работа которого во многом зависит от состояния и настроек карбюратора. Именно здесь готовится топливная смесь. А значит, если пила не заводится, глохнет или не обеспечивает положенную мощность, вполне вероятно, что причиной этому является неправильная работа карбюратора. К счастью, с этим во многих случаях можно справиться самостоятельно. Только для этого нужно знать и понимать устройство и принцип работы данного узла и, конечно же, самой бензопилы.

Основные причины замены ведущей звездочки


Универсальный ключ – основной инструмент, который потребуются при замене звездочки.

Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:

  • заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
  • высокий износ звездочки в результате длительной эксплуатации агрегата.

При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:

  • использование одной пильной цепи;
  • использование нескольких пильных цепей попеременно.

При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.

При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.

Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.

Необходимые инструменты

Обратите внимание, что иногда маслопривод оснащен пружиной, которая передает движение от звездочки на насос. Если ус пружины не попадет на свое место, то масло не будет подаваться на цепь

Обычно правильное положение отмечено цветом, рисками, при отсутствии таковых нужно медленно вращать деталь до характерного щелчка.

Дополнительно: Бензопила Champion 237-16: обзор и отзывы

https://www.youtube.com/video/-sa3nPloFzI

Далее на бензопилу необходимо установить пильную шину. Чтобы поставить цепь, нужно ослабить ручной тормоз, подтянув рычаг на себя (в сторону рукоятки)

Здесь важно, чтобы зубья цепочки попали в пазы звездочки. По невнимательности этот момент можно упустить, что приведет к быстрой порче цепи

Правильное ее направление указано на корпусе характерными пиктограммами. После установки ее необходимо натянуть до рабочего состояния.

В конце нужно убрать стопор поршня, установить на свое место свечу зажигания, воздушный фильтр. Закрепите верхнюю крышку корпуса.

После того, как мы диагностировали неисправность системы сцепления и ведущей звездочки, необходимо купить запасные части

Здесь важно знание и соответствие параметров бензопилы и цепи. Если вы решили поставить цепь с другим шагом, соответственно и звездочка должна заменяться на новую

Это требование распространяется на все модели, где бы они не производились и к какому бы классу не принадлежали.

Ремкомплект для бензопилы

Ведущая звездочка зачастую продается в комплекте со сменным подшипником, но ее можно приобрести и в отдельности. Если говорить о цене звездочки и всего ремкомплекта, то здесь нужно учитывать марку бензопилы и ее модель. Для китайской бензопилы ведущая звездочка будет стоить около 5-7 долларов. Цены на ремкомплект бензопил европейских производителей начинаются от 20 долларов.

Перед посещением магазина лучше всего сфотографировать узлы, замену которых вы собираетесь проводить, и показать фото продавцу.

Реставрация или замена?

Детали привода делаются из особо прочных высоколегированных сплавов в условиях промышленного производства. Кроме того, их подвергают специальным видам обработки для улучшения их прочностных качеств, износостойкости и коррозионной стойкости. В их число могут входить:

  • Закалка.
  • Отпуск.
  • Дробеструйное уплотнение поверхности.
  • Нанесение защитных покрытий.

Повторить такой технологический процесс в условиях домашней мастерской невозможно. Не сработает также попытка реставрации наплавкой с последующей фрезеровкой под размер. Такая восстановленная шестерня проработает в несколько раз меньше, чем заводская. Стоимость ремкомплект несопоставимо мала по сравнению с потерянными впустую усилиями и временем.

Бензопила в разобранном виде

Замена детали в сервисных мастерских стоит недешево, поэтому наиболее разумным и экономичным остается самостоятельная замена на подходящую шестерню промышленного производства.

Конструктивные особенности ведущих звездочек

Шаг зубов приводной шестерни — один из главных характеристик узла. Он должен совпадать с шагом звеньев цепи и, что более принципиально, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы.

Ведущие шестерни по особенности конструкции делятся на:

Спецы выделяют последующие признаки износа зубов приводной шестерни:

у основания зубца приметны полукруглые впадины; толщина зубца изменяется с высотой; сколотые зоны на верхушке; снутри отверстия ступицы появились царапинки; цепь протерла канавку на звездочке; при запуске бензопилу подклинивает.

Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее необходимо снять и заменить.

Согласно советам производителя, до начала работы следует оглядеть инструмент. При всем этом непременно проверяется состояние пильной шины, накрепко ли она закреплена. Если ослабел винт, регулирующий положение ролика цепи и ее натяжение, либо же ослабели гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При всем этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на их и на бензопилу в целом. Завышенный износ приводит к досрочному выходу из строя.

Звездочки со сменным и стационарным венцом

После подтяжки креплений и регулировок делают пробный запуск. Если свободный ход остается- то звездочку придется снять и заменить.

Зачем нужно заменять звездочку?

Снятую звездочку нужно удалить по следующим причинам:

  • со старой звездочкой цепь пилы растянется очень быстро. после нескольких применений цепь зависнет, и натяжение не поможет;
  • если положить новую цепь на старую звездочку, гладкость цепи снизится, качество разреза ухудшится, цепь при резке приведет в сторону;
  • общий износ бензопилы ускорится, инструмент может выйти из строя в любое время;
  • может возникнуть разрыв цепи или цепь заклинит во время работы (это опасно травмами руки и повреждением корпуса электрической пилы, бензопилы)
  • шина быстрее будет нагреваться, что приведет к быстрому перегреву бензопилы;
  • нагрузки на двигатель и корпус увеличится.

READ Запуск Бензопилы Stihl Ms 180

о том, как изменить звездочку на бензопиле:

Как поменять звездочку на бензопиле?

Прежде чем снять звездочку с бензопилы, необходимо купить аналогичную по своим размерам и материалу деталь. Установка большего или меньшего элемента грозит увеличением нагрузки на режущие органы и двигатель садового бензоинструмента.

Замена ведущей звезды сцепления цепной пилы производится с использованием следующих инструментов:

  • универсального гаечного ключа, который поставляется в продажу в комплекте с бензиновой пилой;
  • специального съемника для демонтажа свечи зажигания;
  • фиксатора металлического поршня. При необходимости его можно заменить мотком плотного капронового шнура.

Порядок действий во время демонтажа ведущей звездочки должен быть таким:

В первую очередь оператор должен снять пластиковую крышку, предназначенную для защиты штатного сцепления бензопилы. Для этого нужно открутить 2 стальные гайки;
Далее потребуется снять рабочие органы – направляющую и режущую цепи;
Затем необходимо аккуратно демонтировать обгонную муфту. Для этого нужно установить на нее съемник и начать его вращение по часовой стрелке

Важно помнить, что обгонную муфту не удастся снять, предварительно не зафиксировав коленчатый вал мотора бензопилы. Для этого потребуется снять воздушный фильтр бензоинструмента, а также извлечь свечу – таким образом оператор получит доступ к цилиндру силового агрегата

После этого нужно начать вращение коленвала по ходу стрелки часов. Одновременно с этим начнет подниматься поршень – как только он примет вертикальное положение, элемент потребуется сдвинуть на несколько миллиметров назад. Далее пространство, освободившееся под поршнем, нужно заполнить плотным шнуром;
Как только поршень и коленвал будут неподвижно зафиксированы в устойчивом положении, нужно вставить съемник в штатное отверстие муфты и аккуратно повернуть его по ходу стрелки часов до полного извлечения;

За муфтой расположена ведущая звезда, а также игольчатый подшипник, который в устройстве бензопилы отвечает за плавность хода при вращении режущих органов бензоинструмента. Чтобы открутить звездочку, нужно удерживать барабан, и аккуратно поворачивать ключ против хода стрелки часов.

Сборка оборудования должна выполняться строго в обратной последовательности. Во время установки сцепления оператору вновь потребуется зафиксировать поршень. При этом коленчатый вал двигателя должен вращаться в левую сторону.

Во время ремонта сцепления также должна быть произведена замена звездочки на шине бензопилы. Одновременная установка двух новых звезд обеспечит плавный ход режущей гарнитуры и снижение нагрузки на ЦПГ силового агрегата.
