Как тахометром померить обороты двигателя бензопилы

Тахометр Для Измерения Оборотов Бензопилы

Тахометр для бензопилы. Как настроить карбюратор бензопилы при помощи тахометра

Ручные бензопилы в текущее время обширно используют как для валки деревьев, обрезания сучков и предстоящей заготовки дров, так и при строительстве деревянных домов и разных зданий хозяйственного предназначения. Как и любые другие инструменты, эти приспособления (достаточно надежные) требуют постоянной профилактики, а время от времени и опции. К примеру, тахометр для бензопилы дозволит без усилий не только лишь проверить свойства вновь обретенного инструмента, да и произвести следующие регулировки карбюратора без помощи других.

Принцип работы тахометра для бензопилы

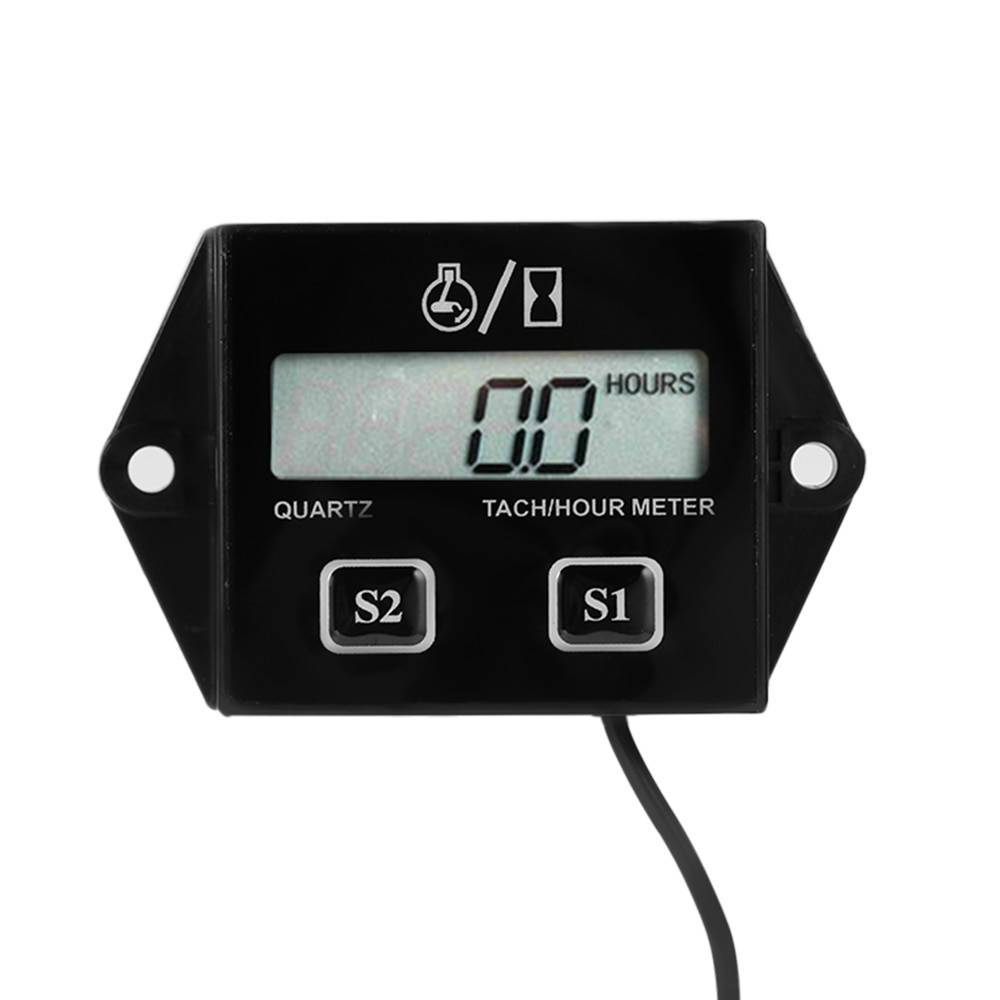

Тахометр – это устройство, измеряющий количество оборотов мотора за одну минутку. Бесконтактный тахометр. Приборы для измерения тахометр измеритель оборотов dt. Механический устройство к инструменту с двигателем внутреннего сгорания подключить фактически нереально (ну и не надо). Современный тахометр для двухтактного двигателя бензопилы представляет собой цифровой устройство, который считывает импульсы с изолятора свечки либо высоковольтного провода в момент искрообразования (без конкретного контакта). Интегрированный процессор пересчитывает импульсы в обороты мотора. Показания показываются на комфортно читаемом жидкокристаллическом мониторе. Зависимо от производителя и конструктивных особенностей стоимость на такие приспособления варьируется в границах от 950 до 6500 рублей.

Проводные тахометры для бензопил

Более всераспространенными устройствами для контроля оборотов мотора бензопилы являются модели с проводным подключением. Их популярность обоснована низкой ценой. Для измерения оборотов двигателя таким но имея в наличии тахометр для бензопилы. Различные модели электрических тахометров для бензопил от китайского производителя Runleader стоят на данный момент 950-1850 рублей.

Для измерения оборотов мотора таким устройством нужно обеспечить доступ к высоковольтному проводу свечки, который (зависимо от модели) можно подсоединить 2-мя методами:

• при помощи зажима, который находится на конце шнура, входящего в набор;
• при помощи обмотки (5-6 оборотов свободного конца шнура вокруг высоковольтного провода), зафиксированной пластмассовым хомутом либо изоляционной лентой.

READ Регулировка Карбюратора Бензопилы Хускварна 135

Беспроводные измерители оборотов двигателя

Более комфортными в применении являются тахометры для бензопил, дозволяющие производить контроль оборотов мотора без подключения провода. Такие измерительные приборы производят измерение оборотов мотора на расстоянии 15-20 см от изоляционного колпачка свечки. Предназначен для измерения числа оборотов в минуту, времени работы любого бензинового двигателя внутреннего сгорания, имеющего свечу зажигания. Бесспорным достоинством таких измерительных приспособлений будет то, что при настройке карбюратора нет необходимости демонтировать защитный кожух и воздушный фильтр. Но стоят эти устройства существенно дороже собственных проводных аналогов.

На русском рынке более доступными являются беспроводные тахометры от ведущих производителей бензопил Хускварна и Штиль: Husqvarna PET-302 и Stihl EDT-9.

Эти устройства достаточно универсальны. Измерения можно создавать на различном удалении от колпачка свечки:

• на расстоянии 5-10 см, при использовании только самого устройства;
• 15-20 см, подсоединив к устройству маленький провод-антенну (длиной 15 см);
• 1,2 м, используя измерительный шнур с зажимом для крепления на высоковольтном проводе свечки.

Тахометры

Категория

Габариты без упаковки: 56х30х127 мм

Диапазон измерений частоты вращения: 2.5-99999 об/мин

Габариты без упаковки: 200x60x40 мм

Диапазон измерений частоты вращения: 2-99999 об/мин

Габариты без упаковки: 184х76х30 мм

Диапазон измерений частоты вращения: от 2.5 до 99999 об/мин

Габариты без упаковки: 190х72х37 мм

Диапазон измерений частоты вращения: 0.5-99999 об/мин

Габариты без упаковки: 160х58х39 мм

Диапазон измерений частоты вращения: 2-99999 об/мин

Габариты без упаковки: 120х50х30 мм

Диапазон измерений частоты вращения: 10-9999.9 об/мин

Габариты без упаковки: 210х74х37 мм

Диапазон измерений частоты вращения: 0.5-19999 об/мин

Габариты без упаковки: 180х60х25 мм

Диапазон измерений частоты вращения: 1–99999 об/мин

Габариты без упаковки: 191x82x60 мм

Габариты без упаковки: 119x46x25 мм

Диапазон измерений частоты вращения: 100-29999 об/мин

Тахометры предназначены для определения частоты оборотов вращающихся механизмов. С помощью приборов удается быстро и точно определять этот параметр бесконтактным способом – данные выводятся на электронный дисплей.

Как они работают?

Инфракрасный сенсор прибора посылает ИК-излучение на вращающийся механизм. На вращающемся валу агрегата заранее крепится отражающая наклейка. Сенсор определяет каждый полный оборот вала по этой наклейке, фиксируя количество считываний. Показания выводятся на дисплей, как правило, с точностью до 0,01 об/мин. Но при измерении возможна погрешность, например, в 0,01 или 0,02%.

Источник

Теперь клюет только у меня!

Эту щуку поймал с помощью активатора клева. Раньше никогда таких не ловил, теперь же каждый раз привожу с рыбалки трофейные экземпляры! Настало время и вам гарантировать свой улов. Приобрёл по случаю б.у не дорого тахометр RL-HM026A для лодочного мотора. Новая модель тахометра RL-HM026A стала влагозащищенной и имеет более усовершенствованную конструкцию, чем предыдущие программируемые модели компании RunLeader. В настоящий момент данная модель однозначно более предпочтительна всем старым моделям с двумя кнопками «S1» и «S2», которые выглядят так.

Прибор может использоваться на большинстве бензиновых двигателей от одного цилиндра лодочного мотора, газонокосилки и иной мототехники до 8-цилиндровых больших двигателей. Настройки регулируются пользователем.

Для установки правильного режима работы прибора первоначально произведите выбор своего типа двигателя. Для этого: 1. Нажмите кнопку «SELECT» несколько раз пока на экране не появится «1P1r». Удерживайте кнопку «SELECT» пока в правом верхнем углу экрана не появится «SET». Отпустите кнопку. Для перехода между режимами установки нажимайте кнопку «SELECT» . 2. Выберете тип своего двигателя (1P1r, 3P1r, 4P1r и т.д.) 8P1r = 8 искр на 1 оборот 6P1r = 6 искр на 1 оборот 4P1r = 4 искры на 1 оборот 3P1r = 3 искры на 1 оборот 2P1r = 2 искры на 1 оборот (двухтактный двухцилиндровый двигатель с одноканальной системой зажигания) 1P1r = 1 искра на 1 оборот (двухтактный одноцилиндровый двигатель и двухтактный двухцилиндровый двигатель с двухканальной системой зажигания, установлены одна или две раздельные катушки зажигания, каждая на свою свечу зажигания) 1P2 r = 1 искра на 2 оборота (четырехтактный двигатель с классической системой зажигания, имеющей распределитель) 3. Подождите в течение 30 секунд пока дисплей не вернется в режим «накопительный счетчик моточасов» («TOT» ). 4. Теперь тахометр готов к использованию Установка по умолчанию: 1P1r

Необходимые материалы и инструменты

Чтобы собрать простейший стрелочный тахометр для наладки бензопилы потребуется минимум электронных компонентов:

• Стрелочный индикатор уровня от магнитофона.
• Постоянный резистор на 1,8 кОм. Допускается отклонение в большую или меньшую сторону вплоть до 1,5 кОм или 2,2 кОм.
• Переменный резистор сопротивлением 10 кОм или другой с небольшим отклонением.
• Постоянный конденсатор на 1мкФ. Номинал также не критичен.
• Два полупроводниковых диода любой марки.
• Провода.

Схему можно собрать на подходящем куске пластика или кразиса. При желании монтаж можно произвести на специальной универсальной монтажной плате или изготовить её самостоятельно путём травления на текстолите или гетинаксе.

Корпус для устройства не обязателен, но всё же рекомендуется подобрать небольшой пластиковый коробок.

Из инструментов нужно иметь под рукой нож, паяльник с припоем, пинцет.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

• забитый воздушный фильтр,
• забитые нагаром выхлопные окна и глушитель,
• плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

• Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
• На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
• Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
• Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
• Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
• Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
• После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
• Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

• Двигатель заводят и прогревают в течении 5-7 мин.
• Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
• Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Устройство механизма натяжения цепи

Одним из самых простейших механизмов бензопилы является натяжитель цепи. Состоит он из штифта, соединенного с винтом. Винт приводится в действие посредством специального инструмента — отвертки или шестигранного ключа. Вращение винта способствует перемещению штифта в специальном пазу инструмента. Вместе с перемещающимся штифтом происходит смещение шины, вызывая при этом натягивание цепи.

Регулировочный винт на бензопилах разных производителей может находится в разных местах — сбоку, снизу или с торцевой стороны инструмента. Контролировать качество натяжения цепи нужно регулярно, так как ослабленная цепь может сойти с паза шины, что приведет к трагическим последствиям для пильщика. Нельзя также допускать сильной затяжки цепи, так как она будет работать под нагрузкой, и в один момент порвется, что также чревато получением серьезной травмы. Более подробно о цепях для бензопил и шинах можно узнать здесь.

Рассмотрев подробную конструкцию бензопилы, не составит большого труда произвести ее ремонт своими руками. Нужно понимать, что бензопила является тем инструментом, который используется не только для распиливания древесины. Использование разных насадок позволяет значительно расширить функционал инструмента. При этом не забывайте, что даже самые дорогие и качественные модели инструментов тоже ломаются, поэтому они нуждаются в регулярной диагностике, техническом обслуживании и ремонте.

Публикации по теме

Какие бывают триммеры и что лучше выбрать плюсы и минусы

Как выбирается триммер для укоса травы учитываем все критерии

Шины для бензопил — виды, выбор и замена

Почему бензопила криво пилит — определяем неисправность и устраняем ее

Проверка и замена тахометра своими руками

Если понимать, как проверить тахометр своими силами на предмет неисправностей, ремонт сделать реально. Для начала требуется выяснить правильность подключения всех проводов. Для этого прозванивают кабель от катушки зажигания и проводят проверку контакта, а также измеряют сопротивление силы тока. Затем проверяют плюсовые и минусовые клеммы АКБ и цепь между системой зажигания и прибором.

Чтобы найти проблему в самом приборе, необходимо проверить его плату. Для этого требуется разобрать корпус:

Корпус тахометра

• Открутить винты крепления прибора.
• Отсоединить провода и отключить подсветку светодиодного дисплея.
• Снять крышку корпуса совместно со стеклом.
• Отверткой аккуратно вынуть стрелку.
• На шкале открутить винты.
• Из отверстий в плате вынуть шпильки температурного датчика.
• Приподнять шкалу и достать сам прибор.

Если в результате проверки тахометра выяснилось, что причина неисправности в самом приборе, его нужно ремонтировать в салоне или заменить. Сделать последнее можно самостоятельно.

Для подключения тахометра:

Схема подключения тахометра

• Подбирают аналогичный прибор, подходящий к типу двигателя.
• Подключают черный «минусовой» провод к кузову машины.
• Плюсовой провод, обычно красный, присоединяют к замку зажигания.

Входной кабель индикатора обязан быть подключен к трамблеру или на коммутатор, в зависимости от того, каким модулем зажигания укомплектована автомашина. Дополнительный канал идет к переключателю габаритов – он обеспечивает подсветку устройства.

Если знать, как проверить тахометр в домашних условиях, и учесть все нюансы, возможно самостоятельное устранение мелких неполадок и замена прибора — в случае крупных. Это сэкономит семейный бюджет и время – в салон ехать не придется.

Видео по теме: Как проверить спидометр и тахометр в домашних условиях

Публикации по теме

Что делать, если пила Штиль 180 не заводится – поиск причины

Устранение неполадок на бензопиле Хускварна 142

Почему глохнет бензопила при нажатии на газ

В каких случаях потребуется настройка карбюратора

Бензопила в конструкции оснащена двухтактным бензиновым двигателем, который являет собой довольно сложное устройство. Одним из ключевых элементов ДВС является карбюратор, от настройки которого будет зависеть производительность инструмента. Настройка карбюратора необходима в следующих случаях:

1. Невозможно выполнить запуск двигателя.
2. Неустойчивая работа инструмента.
3. Обнаруживается завышенное или пониженное число оборотов на ХХ.
4. После запуска инструмента сразу же глохнет двигатель.
5. После проведения капитального ремонта двигателя.
6. После ремонтных работ карбюратора.

Настройка также потребуется для того чтобы провести обкатку инструмента. Чтобы осуществить точную настройку карбюратора, рекомендуется использовать тахометр для бензопил. Что представляют собой работы по регулировке карбюратора с применением специального прибора, узнаем далее.

Как настроить карбюратор бензопилы с помощью тахометра

Практически все виды бензопил в конструкции карбюратора оснащены тремя регулировочными винтами. Каждый имеет соответствующее обозначение и предназначение. К таковым обозначениям относятся:

• L – настройка подачи топлива на малых оборотах.
• H – настройка подачи топливной смеси на больших оборотах.
• T – повышение или понижение подачи топливно-воздушной смеси на ХХ(заслонка).

Для регулирования этих винтов потребуются тонкие отвертки, а также тахометр. Принцип регулирования карбюратора заключается в выполнении следующих действий:

1. Если используется прибор проводного типа, то для его применения потребуется снять крышку с воздушным фильтром, чтобы открыть доступ к высоковольтному проводу бензопилы. Если же используется современный беспроводный прибор, то разбирать ничего не нужно.
2. Осуществляется запуск двигателя инструмента.
3. После этого необходимо подключить тахометр или же поднести его максимально близко к свече.
4. Осуществляется вращение регулировочного винта L, посредством которого необходимо закрутить его на максимум по направлению часовой стрелки, а после отпустить на ¼ оборота.
5. Если после регулировки наблюдается движение цепи, то прибегаем к регулированию винта T. Необходимо его так накрутить, чтобы цепь не перемещалась.
6. После этого следует нажать до упора рукоятку акселератора на 8-10 секунд.
7. Теперь можно приступать к настройке максимального количества оборотов. Для этого ориентируясь на показатели тахометра, следует закрутить винт H так, чтобы получить максимальное число оборотов.
8. Путем регулировки винта T снова настраиваем требуемые обороты ХХ.
9. Теперь осуществляем проверку функционирования инструмента. Во всех режимах изделие должно работать ровно и без скачков, провалов и рывков.

https://youtube.com/watch?v=1bEacm-m8Ts

В завершении работ следует отключить тахометр, и установить фильтр и крышку на место.

Виды приборов для проведения измерений

Для настройки карбюратора бензопилы используют преимущественно тахометры проводного типа, так как они намного дешевле беспроводных, и позволяют получать более точные результаты. Ориентировочная стоимость проводных тахометров составляет 1000 рублей. Подсоединение приборов осуществляется к высоковольтному проводу, что обеспечивается посредством специального зажима или путем обматывания его 5-6 витками.

Беспроводные приборы также имеют ряд преимуществ, но основным из них является возможность проведения измерений без снятия крышки и фильтра. Такие модели приборов позволяют осуществлять измерения на удаленности до 15-20 см.

Для проведения настроечных работ карбюратора можно использовать и самодельный тахометр. Его можно сделать своими руками, но для этого потребуется дружить с электроникой. Изготовление тахометра своими руками не имеет смысла, так как гораздо проще приобрести заводское изделие. Применение такого надежного помощника при проведении настроечных работ бензопилы позволит получить ее максимальную производительность.

Ручные бензопилы в настоящее время широко применяют как для валки деревьев, обрезания сучков и дальнейшей заготовки дров, так и при строительстве деревянных домов и различных построек хозяйственного назначения. Как и любые другие инструменты, эти приспособления (довольно надежные) требуют регулярной профилактики, а иногда и настройки. Например, тахометр для бензопилы позволит без труда не только проверить характеристики вновь приобретенного инструмента, но и произвести последующие регулировки карбюратора самостоятельно.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

• алюминиевый корпус (цельный, литой);
• жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
• поплавковая камера;
• диффузор;
• распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

• когда запускается двигатель, открывается воздушная заслонка;
• из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
• далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
• последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

• регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
• затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
• перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
• для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

• винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
• такие же действия проделайте с винтом Н;
• бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
• если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

• ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
• жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
• не отрегулировано зажигание.

Китайские модели

Регулировка карбюратора китайской бензопилы, к примеру, Карвер, осуществляется практически тем же образом, что и заводские модели. Здесь есть те же три основные регулировочные винта Л, Н, Т. Иногда у таких моделей есть возможность регулировки холостого хода. Но как правило, работники специализированных сервисов и владельцы таких пил утверждают, что настроить качественно китайскую бензопилу не всегда удаётся сразу.

Для классических китайских моделей винт Л должен на 1,5 оборота быть отпущенным от максимального значения. Винт Н нужно отпустить на один оборот от максимального. Холостые обороты регулируются так же.

Популярность ручных бензопил достаточно высока, поэтому их используют не только для работы в лесу, но и в домашнем хозяйстве, например, для обрезки деревьев

У них имеется множество преимуществ, среди которых немаловажно выделить мобильность, надежность, а также продолжительный срок службы. Хотя последний пункт зависит не только от качества инструмента, но еще и от характера его эксплуатации

К характеру эксплуатации относятся не только соблюдение правильной технологии пиления, но еще и обеспечение ухода за инструментом. В частности, начинать использование новой бензопилы требуется с обкатки, после чего возможно потребуется выполнить настройку карбюратора. Для таких целей понадобится тахометр для бензопилы.

В заключение

Даже не обладая большими техническими способностями, но имея в наличии тахометр для бензопилы, настроить карбюратор достаточно просто. Это не займет много времени. Конечно, при желании для производства таких работ можно обратиться в сервисный центр. Однако услуги профессионалов обойдутся значительно дороже, чем приобретение простого цифрового приспособления. Да и времени будет потрачено значительно больше. К тому же регулировки (пусть даже и незначительные) могут понадобиться при смене марки топлива, резком изменении влажности или температуры окружающего воздуха. И тут уж без маленького, но очень полезного прибора для измерения оборотов двигателя не обойтись. Выбор конкретной модели выносного тахометра зависит как от личных предпочтений, так и от финансовых возможностей пользователя.
