Как устроен редуктор шуруповерта

Конструкция патронов

Шуруповерты представляю собой относительно простые конструкции, состоящие из нескольких элементов. Одним из самых важных рабочих органов здесь является зажимной патрон, состоящий из нескольких основных компонентов:

• Корпуса, который выполняется в виде полого металлического цилиндра. На этом каркасе также присутствуют специальные кольца и подвижные кулачки, с помощью которого производится фиксация рабочего инструмента.
• Гильзы, регулирующей степень зажима кулачков.

Сегодня патроны современных шуруповертов крепятся на валу с помощью 2 основных способов:

• Конус Морзе. Такая конструкция позволяет более надежно удерживать элемент на оси.
• Соединение с помощью резьбы и фиксирующего винта.

Принцип работы редуктора

Рисунок 1. Типовое устройство редуктора шуруповерта.

Перфоратор является удобным и простым в использовании прибором, начало его применения связано с полетами в открытый космос, где он использовался космонавтами. Производятся новые модели шуруповертов, поэтому спрос на них не падает. Данный прибор является пригодным для различных бытовых мелочей, а также ремонта.

Действие редуктора шуруповерта напоминает процесс работы редуктора дрели, отличительной характеристикой при этом является комплектация детали и передаточное число. Редуктор любого из данных инструментов требует регулярного осмотра. Бесперебойная работа данных приборов связана с периодической проверкой рабочего состояния шестеренок и смазки редукторов, которой иногда требуется замена.

В состав механизма редуктора включены цилиндрические, конические и червячные шестеренки. Передаточное число редуктора является постоянным. Регулируется число оборотов патрона и частота ударов с помощью электронного регулятора. Существуют модели приборов, имеющие двухскоростные редукторы. В процессе работы нельзя перегружать прибор, то есть нельзя работать дольше 15 минут. Через каждые четверть часа перфоратор должен остывать, поскольку непрерывно прибор работать не может.

Ремонт своими руками

В условиях домашней мастерской отремонтировать редуктор не так то и сложно. Ремонт сводится к разбору узла на отдельные детали, проверку целостности их конструкции, продувку и смазку, с последующей обратной сборкой. Процесс подразделяют на следующие стадии:

1. Отделение редуктора от двигателя и извлечение (обычно вместе с патроном) из кожуха шуруповерта.
2. Раскручивание корпуса и извлечение фиксирующей шайбы.
3. Последовательное снятие сателлитных шестерней и передаточных пластин (2 или 3-х, в зависимости от конструкции).
4. Извлечение кольцевой шестерни и проверка шариков-подшипников (они могут кататься по всему уплотнению, но не должны выкатываться за его пределы).

После извлечения всех деталей их необходимо прочистить от «старой смазки», протереть насухо и убедиться, что они не повреждены.

Затем мастера рекомендуют сложить их в обратном порядке «на сухо» и убедиться, что при вращении сателлитов также вращается и шпиндель патрона. Если вращение осуществляется без прокручиваний, то его можно собрать обратно.

Сначала в углубления в корпусе укладывают подшипники, на которые устанавливают кольцевую шестерню. Затем, по одной, ставят передаточные пластины, с установленными на них сателлитами и укладывают поверх фиксирующую шайбу.

Как устроена кнопка шуруповерта

Принципиальная электросхема шуруповерта, в частности, его кнопки, определяется основными функциями:

• запуск двигателя при нажатии и его остановка после того, как владелец устройства отпустит кнопку;
• реверс, то есть изменения направления кручения насадки, особенно удобно применять для повторяющихся операций по сборке-разборке;
• плавный набор оборотов, чтобы не портить головку шурупа и сохранять декоративный вид материала, куда он вкручивается;
• контроль скорости вращения, чтобы утопить саморез на требуемую глубину (например, оставить его вровень с поверхностью).

Исходя из устройства кнопки включения/регулировки работы шуруповерта, отдельные модули обычно разносятся по различным условным отсекам:

• непосредственно кнопка располагается на среднем уровне, чтобы удобно ложиться под пальцы при взятии инструмента в руку. Она стоит на направляющих, по которым и движется при нажатии. Плавность скольжения достигается благодаря пружине, подпирающей её изнутри;
• реверс вынесен вверх. Классически смена направления осуществляется инвертированием полярности – двигатель при этом будет вращаться в обратную сторону, далее через редуктор инвертированное кручение передастся на насадку. Также вверх уходят провода, идущие к двигателю;
• блок, отвечающий непосредственно за включение, снесен вниз, поближе к аккумулятору или выходу для подключения в сеть.

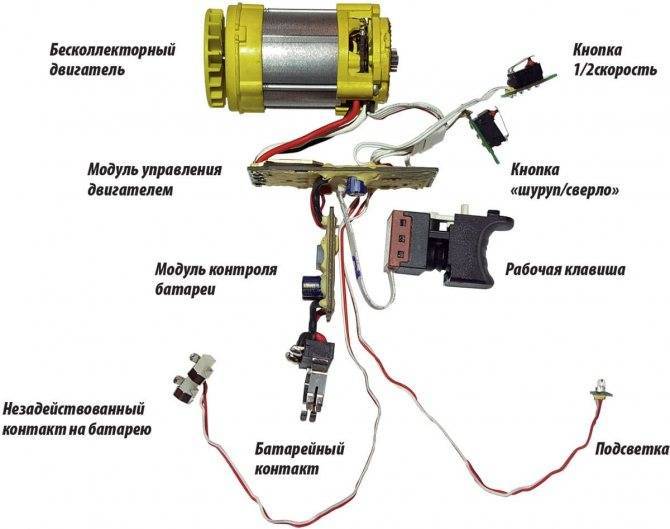

Вариант с дополнительными опциями Дополнительно в схему подключения компонентов шуруповерта могут входить:

• кнопка переключения скорости – низкие/высокие обороты, реже 3 позиции;
• кнопка для активации режима сверления, если соответствующая функция вынесена на отдельный регулятор, а не интегрирована в механизм регулировки проскальзывания;
• модуль контроля батареи и провода для его подключения к аккумулятору;
• дополнительные провода, которые даже не всегда задействуются.

В чем принцип действия планетарного редуктора шуруповерта?

Для чего он нужен в шуруповерте?

Планетарный редуктор у дрели, как и у прочих механических устройств предназначен для уменьшения либо увеличения после передачи от вращения крутящегося момента, уменьшения нагрузки на входном валу двигателя и увеличении нагрузки на выходе.

Работает он таким образом:

1. Солнечная шестерня, которая находится в центре планетарного редуктора, приводится в действие вращающимся валом двигателя.
2. От солнечной шестерни приводятся в действие несколько (минимум три) зубчатые шестерни, передаточное число вращения уже изменяется.
3. От шестерён вокруг солнечной шестерни вращение передаётся на корончатую шестерню, которая замыкает механизм и передаёт вращение на выходной вал.
4. Далее возможен повтор операции, если он трёхступенчатый.
5. Итак на выходе мы получаем другую частоту вращения и мощность.

Плюсы в использовании таких редукторов — долговечность инструмента при увеличении его мощности за счёт передаточных шестерён.

Принцип действия планетарного редуктора, это снижение оборотов входящих на редуктор и преобразование их уменьшения в силовую тягу — в общем как и обычного редуктора.

Маленькая шестерня крутит большую из-за этого обороты уменьшаются, но усилие тяговое на валу большой шестерни увеличивается прямо пропорционально уменьшению оборотов.

Только в обычном редукторе маленькая шестерёнка крутит большую сама без посредников, а в планетарке через планетарные шестерни их количество может быть разное 2-3-4-5-6 и более.

То есть маленькая ведущая шестерня не касается к большой ведомой.

Теперь для чего это нужно, а для того, чтоб разгрузить зубья и маленькой и большой шестерни, так как в планетарном редукторе зубьев которые передают нагрузку в разы больше чем в обычном, соответственно и нагрузку они выдержат вместе больше!

Поэтому можно применять для изготовления таких редукторов более дешёвые и лёгкие в обработке материалы, например пластик, и работая в планетарном редукторе они выдержат достаточную нагрузку, прослужив достаточное время не изнашиваясь.

Планетарный редуктор кроме всего прочего, более стабилен и щадящий втулкам и подшибникам, так как в нём нагрузка распределена по всему редуктору, а не так как в обычном с одной контактной стороны.

Вот поэтому и используют такие редукторы в шуруповёртах, чтоб обеспечить хорошую тягу и усилие не громоздкими деталями.

Описание, общая информация

производит разные электроинструменты, посреди которых считаются шуруповерты. Свою историю компания начала начиная с XX века, и до настоящего времени она продолжает веселить потребителей своими продуктами качественной работы. Необходимо рассмотреть общие черты и свойства моделей этой конторы.

Шуруповерты «Макита» отличаются большой мощностью. Усредненный показатель частоты хода для разных моделей составляет около 2300 об/мин, что является хорошим показателем, сравнительно с остальными марками. Вес большинства моделей инструментов лежит во время 1,5 кг. Его малая масса гласит что же на самом деле, что таким инвентарем будет комфортабельно работать. Производитель позаботился и об удобстве работы в плохо освещенных помещениях, сделав у большинства моделей подсветку светодиодами. Раздельно стоит выделить вид ручки для удержания на весу этих инструментов. Вы, они делаются обрезиненными, поэтому их комфортно держать в кисти, соответственно, процесс работы проходит намного легче.

Читать также: Прогрев бетона в зимнее время проводами расчет

Недочетом этих шуруповертов является мощная вибрация ручки во время работы, также их недолговечные батареи

Уже сегодня, стоимость на продукцию этой конторы является достаточно высочайшей, что важно для российского потребителя

Блок регулирования оборотов и переключатель скоростей

Блок регулирования частоты вращения и реверса (направления вращения) связан с ШИМ-контролером, с многоканальным однополюсным транзистором и с переменным резистором, которые скрыты в блоке выключателя.

Для смены направления вращения используется перекидной контакт, с которым соединен переключатель реверса, помещенный над курком в нижней части шуруповерта. Он соединяется с перекидным контактом, изменяющим полярность подводимого к электродвигателю напряжения. Благодаря этому изменяется направление вращения, что позволяет вкручивать и выкручивать шурупы, саморезы, винты.

Еще одна кнопка – переключатель скоростей редуктора которой изменяется скорость вращения патрона. Это происходит за счет того, что при повороте кнопки скоростей из одного режима в другой в движение приходит скоба (коромысло), перемещающая шестерню редуктора с одного уровня на другой.

Электрическая цепь

Включение инструмента производится путем нажатия кнопки шуруповерта, расположенной на его ручке. Этот кнопочный выключатель совмещен с регулятором напряжения – при разном усилии нажатия на электродвигатель подается разная величина напряжения, что обеспечивается широко-импульсным регулятором. В зоне установки кнопки размещается также и рычаг направления вращения. Такой переключатель позволяет менять полярность подаваемого сигнала, что обеспечивает реверс вращения. Пуск электродвигателя производится через достаточно мощный транзистор, процесс открывания которого управляется ШИМ генератором.

Подача электрического сигнала непосредственно на ротор двигателя осуществляется через коллектор. Для обеспечения электрического контакта применяются графитные щетки определенного размера.

Устройство и принцип работы

Редуктор представляет собой комплексный передаточный механический узел, через который ось двигательно-силового блока передает крутящий момент на патрон.

В редуктор устанавливаются две или три передаточные ступени.

В конструкцию узла «бытового» двухрежимного шуруповерта входят:

• Пластиковый корпус – небольшой барабан, который крепится на патрон. Сам корпус фиксируется неподвижно, а вал патрона вставляется в зажим на одной из передаточных пластин;
• 2 или 3 передаточные пластины (водило) – круглая пластина из металла, с одной стороны каждой расположены 3 выступа под малые шестерни. С другой стороны одной из них зажим под вал патрона, а у другой (или 2-х других) еще одна т.н. «планетарная» шестеренка, которая вращает три малых зубчатых колеса;
• 6 или 9 малых зубчатых колес (по три: они могут быть одной или разной толщины) – это так называемые «сателлитные» шестеренки, которые устанавливаются и свободно вращаются на выступах передаточных пластин. Своими зубьями они взаимодействуют с солнечной шестерней, расположенной между ними и с кольцевой шестерней, которую располагают на внутренней поверхности корпуса;
• кольцевая шестерня – металлическое кольцо с зубьями на внутренней части и небольшими выступами на одном из колец внешней. На эти выступы и шарики-подшипники она укладывается на внутреннюю поверхность корпуса.

Детали смазываются, собираются последовательно и устанавливаются внутрь кольцевой шестерни, которая лежит внутри барабана корпуса (в нем есть уплотнение с углублениями под шариковые подшипники и выступы шестерни). После этого поверхность открытых сателлитов закрывается металлической шайбой, в центре которой расположено отверстие, в которое входит вал движка с еще одной, закрепленной на нем шестеренкой.

Во время работы шуруповерта зубчатое колесо на валу двигателя вращает верхние сателлиты, а они, крутясь вокруг своей оси и, по кольцевой шестерне, соответственно, передают движение на следующее водило. В зависимости от количества пластин и малых шестерней – скорость вращения будет пропорционально уменьшаться.

Как видно из устройства редукторного узла – они подразделяются в зависимости от количества передаточных пластин на:

• двухступенчатые.
• трехступенчатые. В этом случае в конструкцию добавляется еще одна пластина с «планетарной» шестерней и 3 сателлита.

Справка. От наличия ступеней зависит такой показатель как количество скоростных режимов прибора, а это, в свою очередь, скажется на его стоимости.

Еще один показатель, по которому подразделяются редукторы – это материал, из которого изготавливаются его части.

В производстве сателлитных шестерней используется:

• пластик. Такие конструкции относительно более легкие, но при этом их надежность ниже, чем у металлического аналога;
• металл. Они долговечны и при должном уходе и смазке будут работать «как часы».

Важно. Недостатки металлических деталей – продолжение их достоинств – они тяжелее пластиковых и стоят дороже

При этом, если шуруповерт используется без нарушения правил эксплуатации 2-3 раза в год, мастер, скорее всего, не почувствует разницы от того, из какого материала сделаны детали редуктора.

Какой крутящий момент лучше?

Шуруповерт представляет собой инструмент, который необходим для проведения различного рода работ. Это не только строительство, но и многие домашние ремонтные работы, например сборка мебели, установка коммуникаций

Чтобы правильно подобрать оборудование, следует внимание обратить на крутящий момент, от которого зависит комфорт и качество работ. К примеру, для сборки мебели слишком мощный инструмент не нужен. Если планируется установка межкомнатной перегородки, то брать надо более профессиональное оборудование, которое отлично справится с поставленной задачей

Если планируется установка межкомнатной перегородки, то брать надо более профессиональное оборудование, которое отлично справится с поставленной задачей.

Крутящий момент таких инструментов должен быть достаточным, чтобы можно было перемешивать даже самые вязкие смеси и растворы, обеспечить их однородность, высокое качество.

Для замешивания бетона и других вязких смесей применяют специальные насадки.

Если требуется использовать насадки для строительных растворов, то крутящий момент должен быть достаточным, чтобы справиться со смесями не только слабой вязкости, но и высокой. Выбор модели зависит от планируемых работ. Если требуется шуруповерт применять для замешивания жидких смесей, то крутящий момент может быть не слишком высоким. Если инструмент приобретается для работы с вязкими смесями, то необходимо уже предпочитать профессиональные приспособления, обороты которых высоки.

Оборудование, которое будет применяться для разнообразных работ, должно иметь регулятор числа оборотов. Тогда крутящий момент можно менять в зависимости от того, какой комплекс работ необходимо выполнить. При выборе шуруповерта надо смотреть, чтобы фиксатор для управляющей кнопки работал всегда, а не только при максимальном усилии. В первом случае инструмент можно применять для любой работы с максимально удобными условиям. Значение крутящего момента есть возможность изменять. Рекомендуется покупать модели, которые имеют ручное либо электронное управление. У них есть специальный понижающий трансформатор, который отлично работает с жидкими смесями, когда напряжение понижается.

Ремонт – состояние перманентное, и в нем хорошим и нужным помощником станет шуруповерт. Есть и практически каждодневные дела, в которых помощь современной техники пригодится. К примеру, как часто вы закручиваете или выкручиваете шурупы? Думаю, нередко. Купите шуруповерт, будете делать это даже чаще, но быстрее, легче и качественнее.

А если есть желание самостоятельно или ее элементы (полки, этажерки), ровненько прикрепить на стену украшения и картины, то без шуруповерта будет нелегко. Попробуйте, к примеру, без точных (до миллиметра) чертежей собрать и подогнать детали многоуровневой этажерки, раскладного дивана, при этом попеременно закручивать и выкручивать шурупы, переносить их на новое место. Конечно, как говорится, семь раз отмерь… Но помощь удобного инструмента вам в любом случае не помешает. И испорченных шурупов не будет и дополнительных мозолей.

Другими словами, шуруповерты предназначены для закручивания шурупов и саморезов без предварительной подготовки отверстия. Они позволяют экономить силы, быстро и легко выполнять трудоемкую ручную работу, улучшают ее качество. – это одна из трех важных задач мужчины. А, построив, оборудовать его красивой и удобной мебелью, украсить картинами и огородить привлекательным штакетником. Во всем этот надежным помощником будет шуруповерт.

Муфта для регулирования вращения

Схема зарядного устройства для шуруповерта.

Муфта для регулирования крутящего момента обеспечивает прекращение вращения при окончании вкручивания шурупа, так как оно сопровождается увеличением сопротивления вращению. Такой механизм необходим для исключения срыва резьбовой части шурупа и поломки самого инструмента от перегрузки. Конструкция включает следующие элементы: стопор, шайбу, пружину, втулку резьбовую им регулирующую.

Механизм совмещен с элементами патрона. При появлении чрезмерного усилия пружина передает нагрузку на пальцы (шарики), которые, в свою очередь, воздействуют на гильзу патрона.

Читать также: Сверло по стеклу и керамической плитки

Происходит проскальзывание трещотки и прекращение передачи вращательного усилия на патрон. Усилие, при котором прекращается вращение патрона, можно устанавливать с помощью регулятора.

В разных конструкциях предусматривается регулирование величины максимального момента в пределах 8-25 положений.

В некоторых конструкциях инструмента предусматриваются дополнительные регулировки для удобства эксплуатации. Так может устанавливаться регулятор пределов скорости вращения, чтобы не создавать излишнее вращение при нажатии кнопки. Импульсный преобразователь позволяет устанавливать такие диапазоны: 0-450 об/мин (работа с шурупами), 0-1250 об/мин (режим дрели). Может предусматриваться 3 или 4 разных диапазона.

Достаточно часто используется принудительное торможение шпинделя для ограничения вылета шпинделя при нажатии кнопки. Торможение обеспечивается замыканием обмотки двигателя на резистор небольшой величины.

Устройство шуруповерта практически всех известных марок имеет много общего. Универсальные принципы конструирования используют многие разработчики, что помогает легко разобраться со строением инструмента, а при необходимости провести его сборку и разборку.

Кто-нибудь,подскажите ,где можно посмотреть кинематическую схему редуктора аккамуляторки от Интерскола ДА-14,4ЭР.

Редуктор идет как одна деталь и меняется целиком.

Тогда,может быть скажете, в какой последовательности устанавливаются указанные детали в корпус редуктора? см.фото.

Ух ты, да там 5 шестерен в одной из ступеней, ранее разбирал зеленый бош, макиту, енхель, топекс, но такого не видывал!

3-я деталь по-моему судя по диаметру идет первой со стороны ведущей шестерни движка, вторая ближе к 1-ой, а вот колечко с 4-мя выступами? Такого не видел ранее! Во всяком случае, если деталь 1 не разбиралась или собрана правильно, то думаю по диаметрам одиночных шестерен с обратной стороны деталей 2 и 3 Вы точно сможете вычислить которая из них подходит для установки в деталь 1, а деталь 4 верхняя, наверное. И вероятно симметричная, то есть можно попробовать так и сяк ее поставить. Да там в детали 1 и просматриваются прорези под 4 выступа детали 4. ФОто с большей диафрагмой и следовательно глубиной резкости было бы лучше, а то не все детали из-за разной высоты оказались в фокусе.

Чаще всего редуктор выходит из строя при длительной работе под большой нагрузкой. Самая частая поломка – это искривление основного вала с патроном. При такой неисправности прибор начинает сильно вибрировать руках.

Ещё одна поломка – это износ подшипника вала с патроном или опорной втулки. Если деформирован только подшипник или втулка, а вал остался в прежнем состоянии, то ремонт редуктора шуруповерта своими руками заключается только в замене изношенного элемента.

Если при включении шуруповерта мотор запускается на секунду, а затем резко останавливается, значит проблема кроется в редукторе. В такой ситуации чаще всего из строя выходит штифт, из-за которого сателлит не может передать обороты на основной вал. В таком случае поможет установка нового водила. Если водило тоже повреждено, то нужно менять целый редуктор. Зубцы шестерней тоже влияют на работу редуктора. Если прибор будет долгое время работать с изношенным шестернями, то это может привести в негодность большинство деталей, которые относятся к устройству редуктора шуруповерта.

Читать также: Как посчитать вес детали

Схема редуктора шуруповерта

Принцип работы шуруповерта от А до Я разбираемся как работает инструмент

Популярными являются модели аккумуляторного типа, поэтому на их примере и разберем принцип работы шуруповертов. Зная устройство и конструкцию шуруповерта, не составит большого труда выяснить, как же работает этот прибор. Однако часто даже опытные мастера спотыкаются при ответах на вопросы — для чего нужна трещотка, как работает кнопка и почему на шуруповертах используются именно планетарные редукторы, а не обычные. Рассмотрим подробный принцип работы шуруповерта, и выясним все ответы.

1. Начинает работать прибор при нажатии на кнопку, которую еще называют выключателем. Однако выключатели (не имеют опции регулирования скорости) обычно используют на болгарках, а на шуруповертах применяются кнопки со встроенным регулятором оборотов. Принцип работы регулятора простой — чем сильнее сила нажатия на курок, тем выше скорость вращения патрона
2. Чтобы патрон начал вращаться при нажатии на пусковую кнопку, необходимо обеспечить подачу постоянного тока на электромотор. Для этого применяется аккумулятор, который выступает в качестве источника. Он состоит из набора банок, которые соединены последовательно, что в совокупности позволяет получать напряжение от 9 до 24В
3. Аккумулятор на шуруповертах является съемным, что позволяет не только подзаряжать его, но и менять при разрядке. От аккумулятора ток подается на кнопку включения. Если батарея разрядилась или испортилась, то шуруповерт может работать от автомобильного аккумулятора
4. Кнопка имеет сложную конструкцию неразборного типа. В кнопке замыкаются контакты, а также меняется полярность напряжения, поступающего на контакты электромотора
5. На кнопку подведено два провода от аккумулятора, которые замыкаются, и отходят на контакты коллекторного мотора постоянного тока. В конструкции кнопки имеется элемент, который отвечает за регулировку вращения патрона в зависимости от силы нажатия на курок — так называемый плавный пуск
6. На коллекторный двигатель поступает постоянный ток, который подается на обмотку ротора. Роль статора в двигателе выполняют постоянные магниты, посредством которых и происходит вращение ротора. К валу ротора крепится шестерня, момент вращения от которой передается на редуктор
7. Редуктор планетарного типа на шуруповерте состоит из набора шестерней с внутренним и наружным расположением звеньев. Посредством шестерней происходит передача крутящего момента от двигателя на патрон инструмента
8. Редуктор соединен с валом, на который крепится патрон. В губках цангового устройства фиксируется рабочая насадка — сверло, бита и прочие
9. Кроме этих элементов, в конструкции шуруповерта имеется трещотка или регулятор силы прижима с предохранительной муфтой
10. Предохранительная муфта исключает вероятность заклинивания вала, например, при сверлении или завинчивании шурупа. Отсутствие предохранительной муфты способствует тому, что может сгореть обмотка ротора вследствие увеличения нагрузки
11. Регулятор силы момента служит для обеспечения эффективного воздействия на обрабатываемые поверхности. Он исключает проворачивание патрона относительно вала, исключая увеличение нагрузки. Наличие регулятора позволяет завинчивать крепления с определенным моментом

Все эти устройства являются составными элементами шуруповерта. Рассмотрим подробно каждый элемент инструмента, а также его конструктивные особенности, что позволит разобраться в вопросе о том, как работает шуруповерт. Ниже на видео показан подробный принцип работы шуруповерта-дрели.
