Как устроены виброплиты машины впо

Основные производители вибрационных плит

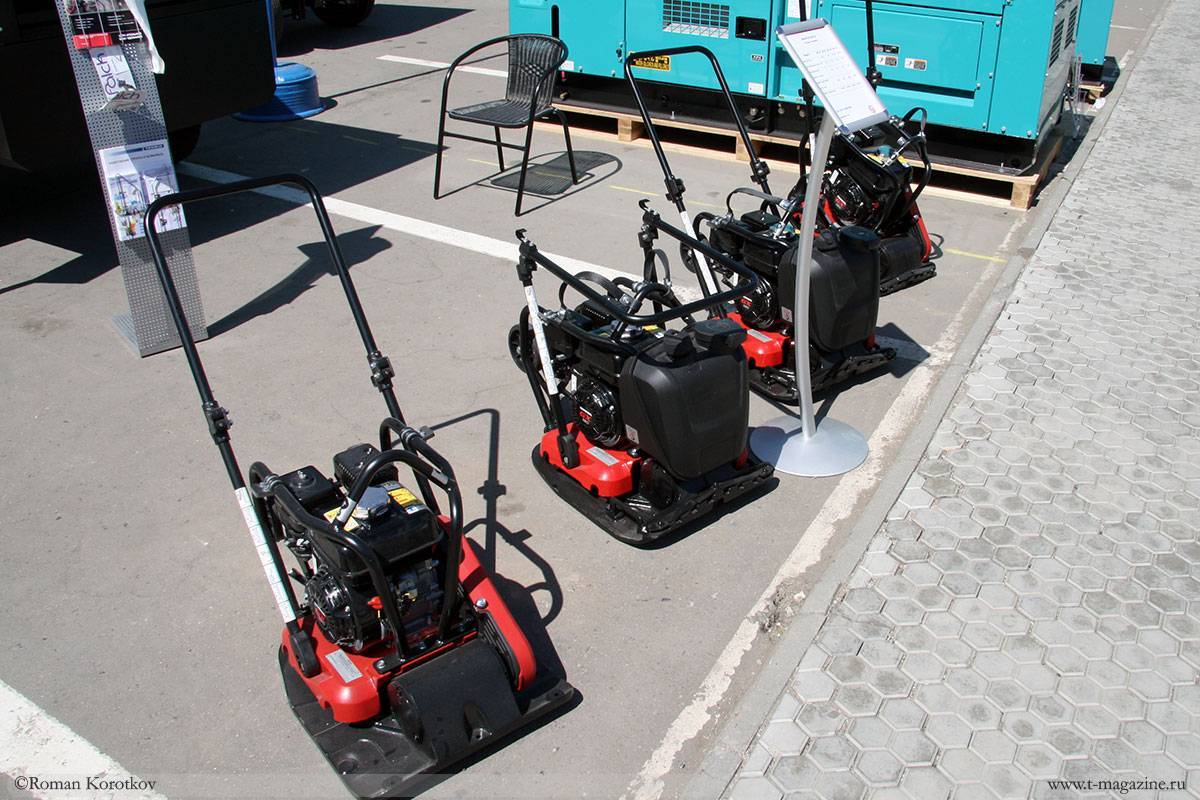

Конечно, самыми массовыми являются виброплиты из Китая. Они недорогие, относительно надёжные (особенно с двигателями Honda или B&S). Однако для серьёзных проектов или для сдачи в аренду компании предпочитают более надёжных производителей.

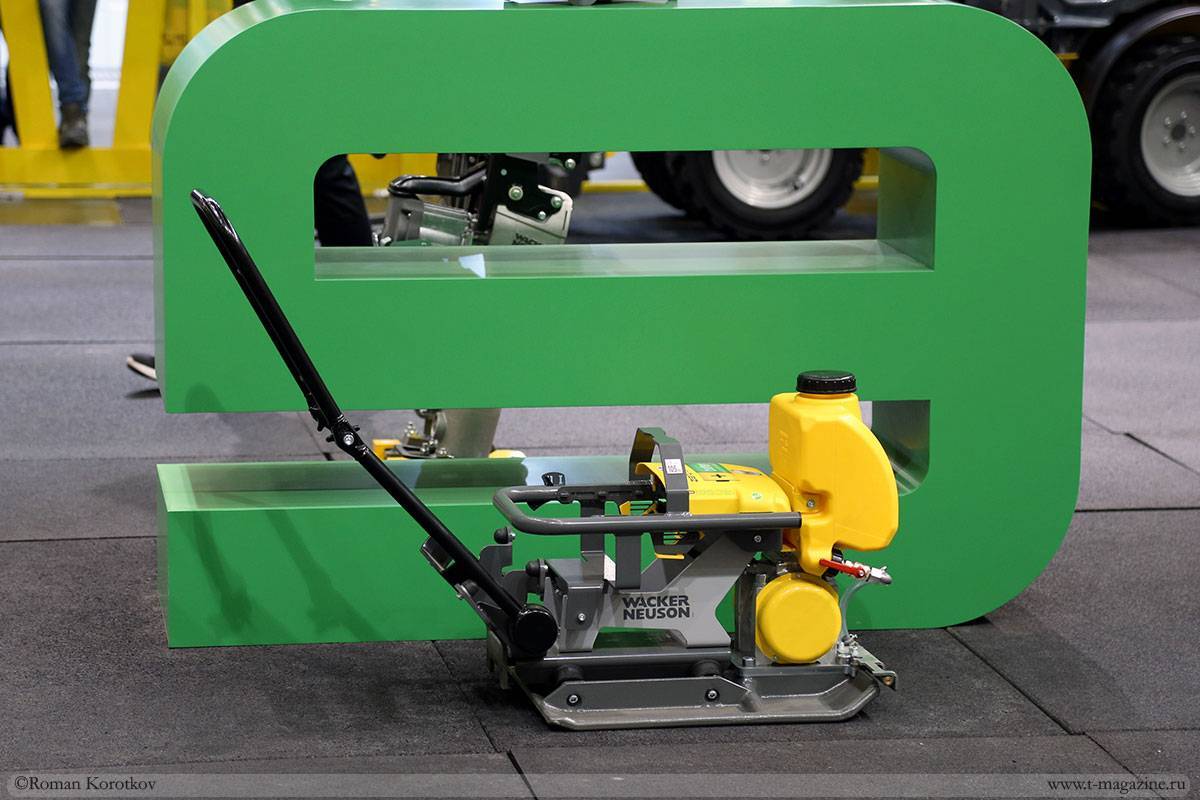

Вибрационные плиты из Европы хоть и уступают в цене китайским конкурентам, превосходят их по качеству сборки и удобству работы. К тому же, инновации идут именно от европейских производителей. Среди них стоит отметить Wacker Neuson – одного из законодателей моды и, как считается, изобретателя виброплиты.

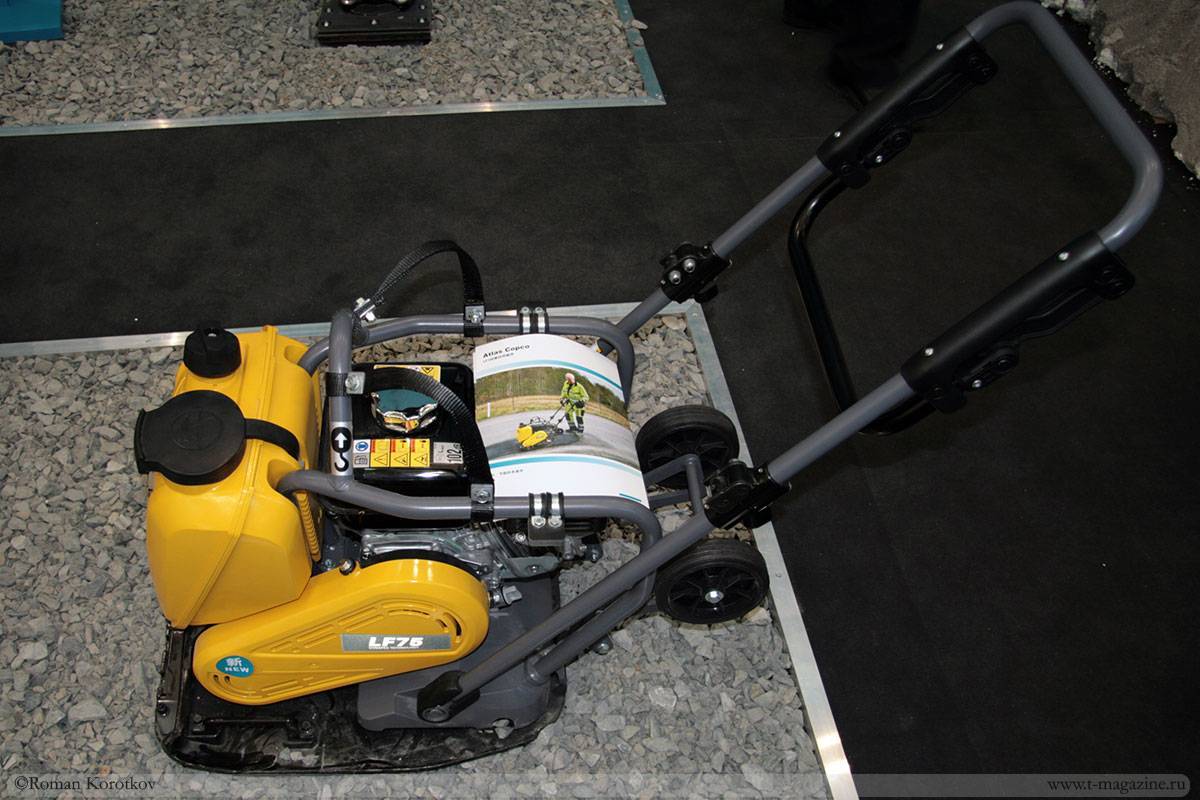

Представлено в России и СНГ вибрационное оборудование Dynapac, Atlas Copco, Husqvarna, Bomag, Ammann.

Поделиться

Разновидности модели ВПО 213

Завод-изготовитель изначально предусмотрел несколько разновидностей классической модели, чтобы каждый покупатель мог выбрать подходящее оружие по своему вкусу и потребностям.

Среди основных разновидностей можно выделить:

1. Модели ружья со стволами различной длины: 305, 420, 520 и 590 миллиметров. Изначально в продажу поступила модификация с 420-миллиметровым стволом, но постепенно на рынок выпустили и другие модели.
2. Также изготовитель представил разновидности по типу крышки ствольной коробки. По желанию покупателя, она может быть съемной или откидной.
3. Дополнительно любители охоты могут выбрать карабин по месту расположения мушки: она может находиться как в конце дула, так и на газовой камере.

Несмотря на наличие достаточно большого количества разновидностей, все модели ружья могут произвольно комплектоваться обвесами разных типов, дульным тормозом или другими дополнительными видами оборудования для стрельбы.

ГОСТ

Для вибрационных уплотняющих плит общие технические условия стандартизированы ГОСТом 31552-2012, изданным в августе 2013 года.

Стандартные машины этого типа сопровождаются нормативными документами, в которых указываются не только все технические характеристики самого механизма, но и глубина уплотнения для материалов различных типов.

Маркировка

Стандарт ГОСТ 31552-2012 рекомендует изготовителям виброплит использовать маркировку с конкретной индексацией, представляющей собой структуру вида ПВУХ–Y–Z–H, где:

• ПВУ – плита вибрационная уплотняющая.
• Х – способ передвижения (СР – самоходный реверсивный, СО – самоходный одноходовый).
• Y – эксплуатационная масса, округленная до ближайших 10 кг.
• Z – ширина рабочей поверхности в миллиметрах.
• Н – порядковый номер модели.

Какую виброплиту выбрать?

Выбор виброплиты основывается на задачах, которые она должна решать, так как универсальных моделей нет.

Так, например, если планируется класть асфальт, избегая повреждений, выбор падает на модели весом до 100 кг, которые обязательно должны иметь систему смачивания, предотвращающую прилипание горячего материала.

Модели весом до 75 кг отлично подходят для укладки тротуарной плитки.

Для этих целей они оснащаются полиуретановыми ковриками, предотвращающими механические повреждения брусчатки и камня.

Виброплиты весом от 150 кг имеет смысл приобретать в случае масштабного строительства, когда требуется не только производительность, но и возможность прессовать слой материала повышенной толщины.

Это касается, например, засыпки котлованов.

Четыре критерия выбора виброплиты

Перед тем, как окончательно выбрать виброплиту для уплотнения грунта, важно обратить внимание на соотношение веса рабочего органа и мощности двигателя. Немаловажной является и цена

К примеру, для уплотнения грунта под укладку труб в траншеи можно использовать небольшой каток. Однако реверсивная виброплита будет дешевле и эффективней. Добавьте сюда разницу в трудозатратах по доставке и эксплуатационные расходы, и станет понятно, почему тенденция последнего времени ведет к использованию более компактного оборудования.

То же можно сказать и о благоустройстве территории, а также об уплотнении асфальта на тротуарах или, скажем, тротуарной плитки.

Помимо стоимости при выборе модели виброплиты, учитывают следующие характеристики:

• вес оборудования;
• тип двигателя;
• вибросила;
• габариты основания.

Вес виброплиты

Вес является одним из наиболее важных параметров. Этот критерий важен на этапе планирования работ. Для благоустройства частной территории, укладки дорожек подойдут небольшие модели весом от 50 до 100 кг. Этак категория плит является самой востребованной на российском рынке. При этом, стоит учитывать, что глубина обработки грунта у них в пределах 12-15 см.

Во время прокладки труб или ремонте дорожного полотна используют технику весом до 250 кг. Её вибросилы хватает на глубину уплотнения до 25 см.

Но это далеко не максимальный вес. Производители предлагают вибрационные плиты массой до 700 кг. Но это уже дорогостоящее оборудования для особых условий.

Тип двигателя

Вибрационная плита оснащается тремя типами двигателей: бензиновым, дизельным и электрическим.

Самым распространённым является бензиновый силовой агрегат. Такие модели отличаются простотой управления и обслуживания. Именно они используются в малоэтажном строительстве, благоустройстве и дорожных работах средних масштабов. Популярность им придаёт экономичность при эксплуатации и автономность.

Однако такие модели достаточно шумные. К тому же, применение ДВС не позволяет снизить массу оборудования и сам требует обслуживания.

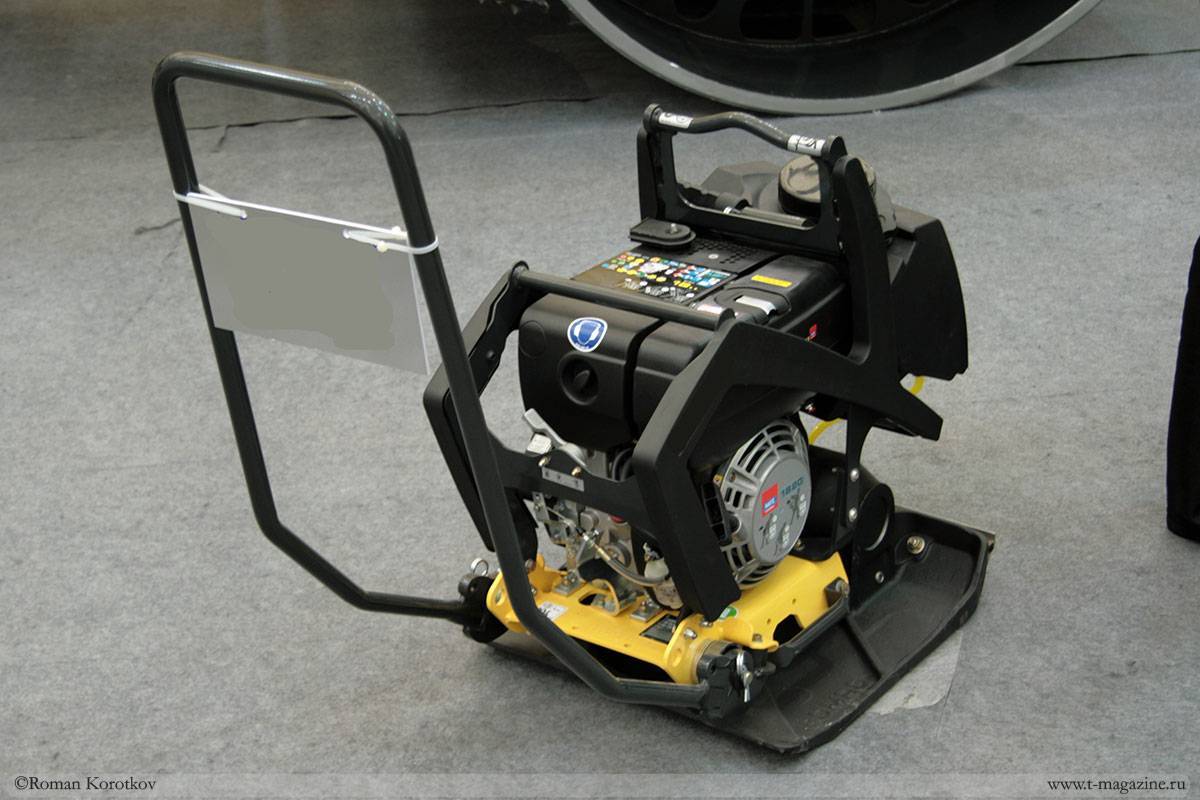

Дизельные устройства являются самыми мощными и тяжелыми. Большинство моделей оснащены дистанционным управлением. Тяговитость дизеля повышает эффективность работы виброплит.

К недостаткам относят ещё больший шум, чем от бензинового двигателя и нестабильную работу при низких температурах.

Электрификация автомобилей и оборудования, в т.ч. строительного привела к появлению электрических моделей виброплит. Они компактные, малошумные, экологически безопасные, поскольку не выделяют вредных выбрасов. Однако заряда батареи хватает до 45 минут работы, а подзарядка занимает от 1 часа.

Основное, для чего нужна такая виброплита – это уплотнение грунта и материалов в частном секторе, коттеджных посёлках, а также ямочный ремонт дорог. В общем там, где нет большого объёма работ и заряда одного аккумулятора будет достаточно для выполнения одного цикла операций.

Мощность вибрационного усилия

Чем выше этот критерий, тем более плотные материалы способна утрамбовать виброплита. Для укладки декоративных дорожек подойдут модели мощностью до 12 кН. Больше использовать не рекомендуется, поскольку они просто повредят или зароют в песок тротуарную плитку.

А для крупных объёмов, работ по щебню и там, где необходимо уплотнять глубокий слой грунта используют машины вибросилой от 16 кН.

Габариты основания

Чем больше подошва, тем быстрее будут продвигаться работы, поэтому для крупных объектов нужно большое основание. При этом для уплотнения гравия на приусадебном участке вполне хватит компактной модели.

При работах по прокладке коммуникаций стоит помнить, что основание виброплиты должно поместиться в ширину траншеи и, желательно, быть кратной этой величине, чтобы уплотнять грунт равномерно.

Также, плитой с большим основанием сложнее работать в стеснённых условиях: вокруг столбов, возле стен, на поворотах и в углах.

Виды виброплит и их цена

По эксплуатационной массе все виброплиты делятся на следующие виды:

• Сверхлегкие (менее 75 кг) – не подходят для асфальтирования, но могут использоваться при укладке дорожек из брусчатки или других мелких ландшафтных работах. Это любительские машины, способные уплотнять грунт толщиной не более 150 мм.
• Легкие (75 – 90 кг) – считаются универсальными, так как трамбуют уже слой толщиной 200 – 250 мм, а потому активно используются при укладке больших объемов тротуарной плитки и при ямочном ремонте дорожного полотна.
• Средние (90 – 140 кг) – способны утрамбовать слой до 300 мм, используются при обратной засыпке фундаментов, послойном уплотнении дорожных оснований. Модели этой категории уже не пригодны для укладки плитки.
• Тяжелые (более 140 кг). Машины, вес которых превышает 200 кг, подходят под определение промышленного оборудования, так как активно используются при трамбовке больших слоев любого типа грунта, щебня, других сыпучих материалов на строительных площадках.

По способу движения виброплиты бывают:

Прицепные

Сюда можно включить любой виброуплотнитель, не способный передвигаться самостоятельно, но требующий наличия отдельного ведомого устройства.

Речь идет о моделях, которые тащит за собой трактор, грузовой автомобиль или другая пригодная техника.

Навесные

Используются, как правило, в качестве навесного оборудования экскаваторов.

Это гидравлические виброплиты, то есть запитанные от штатной гидравлики строительного оборудования, имеют гидромотор поворота, обладают большими размерами трамбующей основы и весят более 500 кг (чаще под 1 тонну).

Самоходные

Полностью самостоятельные модели, собранные на стальной базе, управляемые оператором.

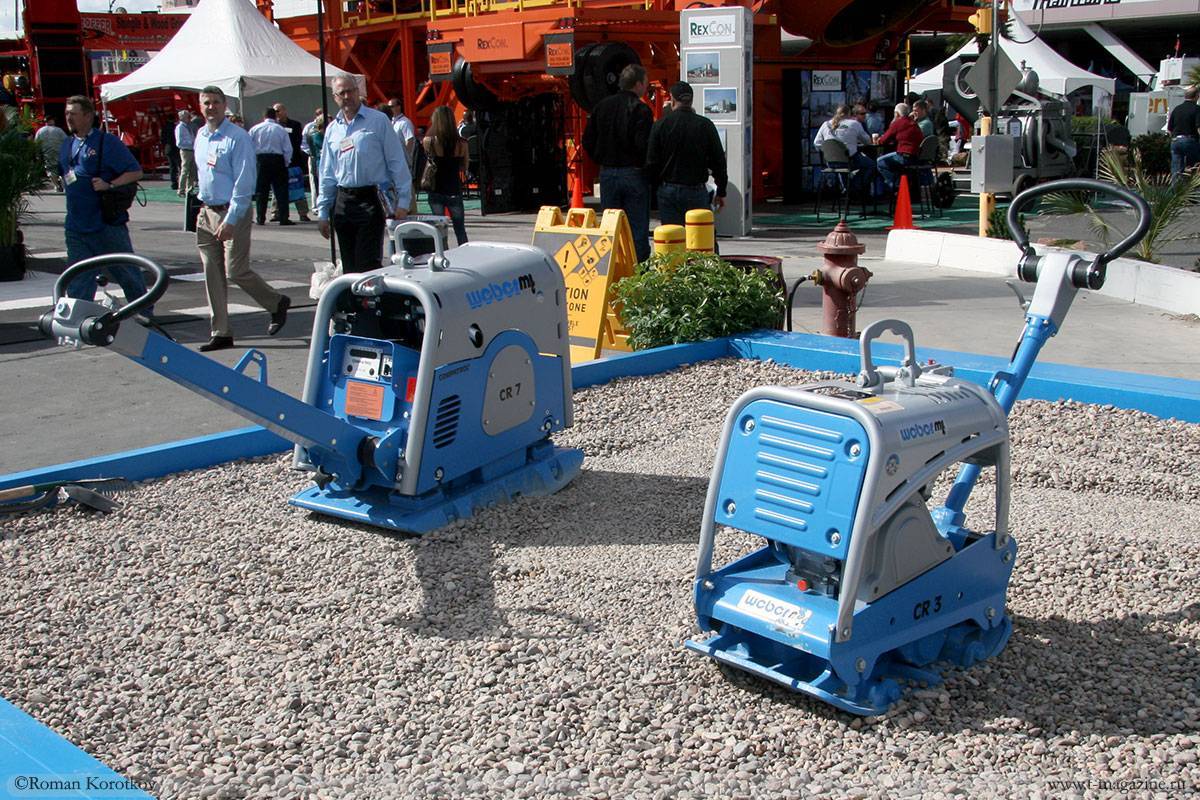

Последние из указанных выше виброплит получили самое широкое распространение, и в свою очередь они бывают:

• Нереверсивные – исключительно прямоходные модели, которые предпочтительно эксплуатировать в местах, позволяющих выполнить разворот. Еще одно название – одноходовые виброплиты, так как они способны осуществлять лишь поступательные движения в одном направлении.
• Реверсивные – могут двигаться как вперед, так и назад, то есть это машины с прямым и обратных ходом. Чаще всего речь идет о вариантах весом более 100 кг, что повышает их мобильность.

Кроме того, подобная виброплита активно используются в местах с ограниченным пространством, например, траншеях.

Стоимость подобных моделей выше почти в 2 раза.

По типу привода виброплиты делятся на:

Электрические

Самые маломощные варианты, но вместе с тем и наименее дорогостоящие.

Такие машины привязаны к сети, а если планируется проводить работы вдали от источника электроэнергии, лучше сразу приобретать и соответствующий генератор.

Тем не менее, для полевых условий подобные модели покупать попросту нецелесообразно.

Как правило это тротуарная виброплита, мощности которой попросту будет недостаточно для выполнения серьезных работ.

Минимальные цены – около 18 – 20 тыс. рублей.

Бензиновые

Самые популярные из-за простоты обслуживания и эксплуатации варианты.

Среди преимуществ можно отметить среднюю ценовую категорию и незаменимость при работе в труднодоступных местах.

Модели могут оборудоваться четырехтактными моторами с различными показателями мощности.

Средняя стоимость 30 – 60 тыс. рублей, встречаются экземпляры и за 20 тысяч.

Дизельные

Обладают высокими эксплуатационными характеристиками за счет всех преимуществ дизельного мотора, который устанавливается, как правило, на самые тяжелые модели.

Это самые дорогие виброплиты, потому распространены в своем большинстве среди дорожных служб и строительных компаний.

Стоимость колеблется в широких пределах, начиная от 120 тыс., превышая 1 млн. рублей.

Кроме классических самоходных моделей с откидывающейся рукояткой для контроля движения, производятся виброплиты с дистанционным управлением, которые позволяют находится оператору на безопасном расстоянии от места проведения работы.

Кроме покупки заводской вибрационной машины, вполне полноценный ее вариант можно изготовить из мотоблока, а вернее – на основе его двигателя.

Простейшую вибротрамбовку для бетона можно собрать из перфоратора, оснастив его насадкой с плоской прямоугольной или квадратной основой.

Самозарядный карабин Молот ВПО-185 (Россия)

Самозарядный карабин Молот ВПО-185 был впервые анонсирован в 2021 году, а в начале 2021 года начались его розничные продажи на российском рынке. Карабин ВПО-185 разработан ООО «Молот Оружие» из города Вятские Поляны и предназначен главным образом для спортивно-развлекательной стрельбы или защиты дома. Предполагается что в дальнейшем появится версия этого карабина, специально оптимизированная для спорта (практическая стрельба в категории «карабин под пистолетный патрон»). Также вариант – карабин ВПО-285 под патрон 9х22 Altay, однако о сроках его выпуска пока нет информации. Исходно карабин ВПО-185 позиционировался производителем как более дешевая альтернатива 9мм карабину Сайга-9, однако на момент начала продаж розничная цена нового карабина вполне сравнима с ценой Сайга-9. Вызывает вопросы и возможность «кастомизации» нового образца, в первую очередь – установки альтернативных вариантов приклада.

Самозарядный карабин Молот ВПО-185

Самозарядный карабин Молот ВПО-185 использует автоматику со свободным затвором. Стрельба ведется с закрытого затвора, ударно-спусковой механизм курковый, по типу карабинов ВПО на базе системы Калашникова. Затворная группа имеет довольно сложную конструкцию и состоит из 5 деталей, включая переставляемую рукоятку взведения. Ствольная коробка выполнена из алюминиевого сплава, снизу к ней при помощи одного поперечного штифта крепится корпус ударно-спускового механизма, выполненный из пластика. Для разборки оружия необходимо сперва отделить корпус УСМ, а затем извлечь направляющую возвратной пружины, удерживаемую в ствольной коробке двумя поперечными штифтами. После этого можно по частям извлечь из ствольной коробки затворную группу.

Самозарядный карабин Молот ВПО-185

Карабин оснащен двусторонними рычажками ручного предохранителя, расположенными над пистолетной рукояткой. Приклад телескопический, выдвижной, без возможности регулировки длины. В сложенном (вдвинутом) положении тяги приклада блокируют предохранитель во включенном положении, не допуская его выключения, чтобы соблюсти требования закона об оружии РФ. Карабин штатно не имеет механических прицельных приспособлений. Оптические, механические или коллиматорные прицелы могут быть установлены по выбору пользователя на планку Пикатинни на ствольной коробке. Дульная часть ствола имеет резьбу, защищенную съемной втулкой. Питание патронами производится из отъемных коробчатых магазинов, совместимых с карабинами Калашников Сайга-9. Штатно карабин ВПО-185 комплектуется одним магазином вместимостью 10 патронов.

Характеристика	Значение
Используемый патрон	9х19 Luger / Parabellum
Тип автоматики	самозарядное
Тип УСМ	sa
Длина, мм	817
Длина со сложенным прикладом, мм	548
Длина ствола, мм	305
Вес без патронов, кг	2,6
Емкость магазина, патронов	10, 20, 30

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

Лучшие виброплиты с электрическим приводом

Электрические плиты удобны для обустройства дорожек в саду или возведения небольших подсобных помещений с последующей заливкой бетонных полов. Они менее шумные, чем их топливные аналоги, и совсем не выделяют дыма. Вам нужно только позаботиться об удлинителя с достаточным сечением. Вот лучшие модели, которые пользуются повышенным спросом.

Zitrek CNCJ 72 FW-E

Рейтинг: 4.9

Возглавил категорию аппарат с мощностью электрического двигателя 4 кВт. Это высокий показатель, обеспечивающий достойную производительность, но содействующий увеличению расхода электроэнергии. Подключается модель к сети 380 В и совершает 680 ударов в минуту. Прямоугольная рама с изогнутой дугой для захвата оператором обеспечивает защиту двигателя, если агрегат случайно выпадет из рук. Глубина трамбовки виброплиты составляет 40 см, поэтому с ней можно не только класть тротуары, но и создавать отмостки. За счет вибрации строительное приспособление способно перемещаться до 12 м в минуту.

Среди электрических виброплит товар выделяется повышенной силой удара 13.7 кН. Это позволяет утрамбовывать грунт быстрее и качественнее. Узкая конфигурация делает агрегат лидером по проходимости в ограниченных местах. Еще это один из самых легких строительных агрегатов — вес виброплиты составляет 30 кг и ее можно поднять усилием одного здорового человека.

Достоинства

• компактные габариты;
• малый вес 30 кг;
• отменная мощность 4 кВт;
• воздействует на грунт с усилием 13.7 кН.

• при постановке нужно обо что-то опереть;
• необходимо подключение к сети 380 В;
• повышенный расход электроэнергии.

Zubr ZVPE-5 G

Рейтинг: 4.8

Электрическая виброплита подключается к бытовой сети 220 В и генерирует удар с силой 5 кН. Ее можно эксплуатировать на даче или даже в полевых условиях от бензогенератора для уплотнения почвы под заливку пола или кладку дорожек из плитки ФЭМ. Мощность 550 Вт обеспечивает глубину трамбовки до 20 см и при этом экономно расходует электроэнергию. Весит техника 40 кг и ее не сложно погрузить в машину двум пользователям. Для направления прямоходного аппарата предусмотрена выносная стойка из квадратной трубы с перпендикулярными обрезиненными ручками. На раме есть крючки для намотки удлинителя, поэтому провод не будет болтаться на корпусе во время транспортировки или валяться рядом в период хранения.

Подошва с габаритами 44х41 см имеет высоко загнутые края и легко перескакивает через мелкие камни и комки грунта. Благодаря такому форм-фактору она способна прямым ходом пройти 450 м² за час

На товар стоит обратить внимание, если на участке много неровностей.

Достоинства

• подключается к бытовой сети 220 В;
• удобная рукоятка с антискользящими накладками;
• прочная сварная рама;
• экономное энергопотребление;
• есть крючки для намотки удлинителя.

• подходит лишь для создания небольших дорожек;
• нет колес.

ВИБРОМАШ ВУ-11-75

Рейтинг: 4.7

Завод “Вибромаш” предлагает электро виброплиту под одноименным названием с индексом “ВУ-11-75”. Это аппарат с огромной рабочей подошвой размерами 800х500 мм, и весом 80 кг. Он способен трамбовать землю до 30 см в глубину. Чтобы перевозить по месту большое устройство, предусмотрены колеса. Переставить виброплиту через препятствие не проблема, поскольку спереди есть дополнительная П-образная рукоятка. Основная ручка закреплена на двух вертикальных стойках и наделена антискользящими накладками. Производитель заявляет, что ресурс вибратора достигает 900 рабочих часов.

Виброплита электрического типа примечательна соотношением мощности и силы удара. При потреблении 550 Вт/ч строительный аппарат генерирует воздействие с силой 11.3 кН. Конечно, у электрических трамбовщиков есть и большие показатели, но там двигатели в несколько раз мощнее. Если нужно утрамбовать грунт под заливку бетоном для создания полов или надежного фундамента, то среди бытовых виброплит — эта самая оптимальная.

Достоинства

• подключается к сети 220 В;
• сила воздействия 11.3 кН;
• трамбовка до 30 см в глубину;
• колеса для легкого перекатывания по месту;
• вспомогательная ручка для переноса через препятствия.

Классификация вибротрамбовок по массе

Наряду с мощностью, важным техническим показателем является масса

Именно на нее нужно обращать внимание при выборе модели устройства или при создании трамбовки своими руками. Согласно этому параметру виброплиты делятся на четыре вида:

Тип виброплиты	Масса	Особенности и область применения
Легкие	До 100 кг	Низкая степень уплотнения, применяются в сельском хозяйстве, при ландшафтном планировании
Универсальные	100-200 кг	Высокочастотные с малой амплитудой, используются для тонких слоев грунта мелкозернистой фракции и асфальтовых покрытий
Среднетяжелые	200-500 кг	Применяются для толстых слоев грунта крупнозернистой фракции
Тяжелые	Более 500 кг	Имеют высокую амплитуду колебаний, используются при необходимости высокой степени трамбовки

Полезный совет! При выборе виброплиты следует учитывать, что тяжелое устройство менее маневренно, но более эффективно. Если масса не будет соответствовать толщине грунта и окажется меньше рекомендуемой, понадобится много времени на уплотнение и будет израсходовано дополнительное количество топлива или электроэнергии.

Прежде чем купить виброплиту, нужно решить в каких целях и где она будете использована, от этого будет зависеть ее масса

Литература

Путевые машины
Типы путевых машин	Балластораспределительная · Балластоуплотнительная · ВИКС · Выправочно-подбивочная · Выправочно-подбивочно-отделочная · Выправочно-подбивочно-рихтовочная · Дефектоскоп · Дренажная · Звеноразборочная поточная линия · Звеносборочная поточная линия · Кюветоочистительная · Кюветно-траншейная · Путевой моторный гайковёрт · Путевой струг · Путеподъёмник · Путеуборочная · Путеукладчик · Рельсоочистительная · Рельсосварочная · Рихтовочная · Снегоочиститель · Снегоуборочная · Стабилизатор пути · Тракторный дозировщик · Шпалоподбивочная · Шпалозаменяющая · Щебнеочистительная · Электробалластёр
Производители	ИМЗ · АО «Калугапутьмаш» · КМЗ 1 Мая · Кубаньжелдормаш · Муромтепловоз · Калужский · Тулажелдормаш · Desec · Geismar · Harsco Rail · Kershaw · LORAM · Matisa · MTH · Plasser & Theurer · Speno · Schweerbau · КЗЭСО

Что такое вибрационная плита

Виброплита – это специализированное ручное оборудование, которое используют для различных работ по трамбовке и уплотнению грунта или других сыпучих материалов. Благодаря своим габаритам, это оборудование очень удобно для работ на небольших площадях и в труднодоступных местах.

Задача виброплиты – сделать основание более устойчивым к разрушениям через увеличение плотности и устранение лишнего воздуха и влаги. Прочная поверхность не даст просесть фундаменту, тротуарной плитке, новому асфальтовому покрытию.

На вопрос: вибропилита, что это такое, самым распространённым будет ответ – рама с двигателем, ручка и блок управления, закреплённые на прямоугольном основании из чугана или прочного стального листа. Именно так выглядят большинство уплотняющих плит. Хотя их устройство гораздо сложнее.

Однако любую виброплиту можно легко перевозить с одного объекта на другой: лёгкие на автомобиле, средние и тяжёлые на лёгком коммерческом транспорте типа каблук или газель, либо на платформе эвакуатора.

Принцип действия

Конструктивно виброплита состоит из группы компонентов: опорная часть, основной орган (создает вибрацию), мотор с разным типом питания и органы управления. Нижняя часть устройства, которая соприкасается с поверхностью земли, это подошва или плита. Ее функция в создании давления на грунт и повышении его плотности путем вибраций.

Чаще всего используется стальная или чугунная подошва, усиленная созданием ребристой поверхности. Кроме того, основание виброплиты применяется для фиксации привода и иных механизмов.

Спереди и сзади опорная часть имеет загнутые края, что упрощает перемещение техники и исключает захватывание верхнего слоя земли или стройматериала. В случае трамбовки плитки используется прокладка из резины или полиуретана, исключающая механическое повреждение. Как правило, она поставляется в комплекте.

Вибратор имеет большие размеры, ведь от этого напрямую зависит эффективность оборудования. Он может быть с одним или двумя валами. Первый применяется для прямых участков, а второй выделяется способностью перемещаться вперед и назад.

Назначение и принцип действия виброплиты

Трамбовочная виброплита представляет собой вибрационную машину, предназначенную для уплотнения сыпучих материалов дорожных оснований, а также грунтов.

Принцип работы основан на вибрационном колебательном воздействии рабочего органа на верхнюю прослойку материала.

За счет достаточно большой массы в паре с вибрацией, виброплита с легкостью трамбует рыхлую поверхность.

Происходит это следующим образом: под действием вибрации более мелкие частицы, например, щебня, изменяют свое расположение, как бы осыпаясь вниз.

Плотность нижней прослойки материала повышается, на поверхности остаются самые крупные фракции, промежуток между которыми заполняется мелкими.

Под самим же весом машины происходит непосредственно прессование материала.

Яркий пример использования виброплиты – укладка асфальта, когда по какой-либо причине эксплуатация полноразмерной строительной техники дорожных служб невозможна или попросту нецелесообразна.

Строительные площадки – еще одно место, где машина используется повсеместно.

Это, в первую очередь, уплотнение грунта, при укладке тротуарной плитки – песка, при декорировании загородных и садовых участков – отсыпки из гравия, натуральных камней или иных подобных материалов.

Уплотняющая виброплита активно применяется при прокладке железнодорожных и трамвайных путей, строительстве спортивных площадок, в ландшафтном дизайне.
