Как вырезать круг в профлисте под трубу

Полотно ножовки

Еще более простым решением будет использование полотна от ножовки по металлу. Здесь будут повторяться приблизительно те действия, что и при работе с электролобзиком. По своей доступности такой вариант можно считать наиболее приемлемым в большинстве случаев

Важно отметить, что при работах с полотном следует соблюдать осторожность, ведь при пилении вполне можно получить травму. Чтобы этого избежать, можно предпринять простейшие меры предосторожности, например обмотать в несколько слоев одну из сторон полотна изолентой или надеть поверх него термоусадочную трубку. В случае ненадобности такую импровизированную рукоятку можно снять

В случае ненадобности такую импровизированную рукоятку можно снять

В случае ненадобности такую импровизированную рукоятку можно снять.

Предварительные работы

Процессу вывода дымохода через лист профилированного настила предшествует ряд предварительных работ, грамотное выполнение которых станет залогом качества проводимых работ.

Определяется диаметр и длина трубы.
На профнастиле маркером отмечают размеры отверстия для дымохода.
По нанесенному чертежу лист разрезается. Хорошо осуществлять операцию посредством использования болгарки с тонким кругом для работ с металлом

Принципиально важно проводить работы очень аккуратно. Это поможет избежать образования заусенец.
Вырезая отверстие, непременно отступают от нанесенного контура пару сантиметров.
Разрезы по углам периметра позволят отогнуть край листа

Направление отгиба – плоскость кровли.
Между трубой дымохода и системой строп организуется короб, размеры которого предполагают присутствие зазора 14-15 см. Как правило, месторасположение короба – мансардное помещение.
Отверстие аналогичного размера организуется в потолке.
Непременно снимается слой гидроизоляции, утеплителя. Нет необходимости вырезать в них отверстие, достаточно сделать прорезь по типу конверта и загнуть края, которые можно зафиксировать гвоздями, скобами, саморезами. Результатом должно стать присутствие сквозного отверстия.
Когда конструкция утепляющих крышу слоев сложна, целесообразнее отдавать предпочтение трубе, допускающей вариант самостоятельной сборки, например, сэндвич.

Необходимость утепления

Прежде чем вывести дымоход через профнастил, необходимо предусмотреть его утепление и термоизоляцию. Это мероприятие обезопасит дом от вероятности внезапного возгорания вследствие перегрева. Для проведения работ лучше использовать такой негорючий материал, как каменная вата, поскольку она неплохо справляется с функцией утеплителя, абсолютно гигроскопична.

Проход дымохода через крышу из металлочерепицы

Гидроизоляция дымохода на крыше из металлочерепицы требует подготовки следующих инструментов и материалов:

  • строительный карандаш или маркер;
  • дрель и набор сверл;
  • болгарка с диском 2 мм;
  • силиконовый герметик;
  • заклепочник;
  • алюминиевая ленты и хомуты;
  • металлические уголки;
  • кровельные саморезы;
  • длинная линейка или рулетка;
  • плоскогубцы и молоток.

Инструмент и материалы необходимые для работы

Обход дымохода на крыше из металлочерепицы предусматривает создание двух защитных слоёв, которые делаются следующим образом:

  1. На обрешетке собирают внутренний фартук, охватывающий крышу и дымоход.
  2. Подготавливают внешнюю декоративные планки, покрывающие кровельный материал и нижний фартук.

Если дымовая система размещена поблизости конька, то кромку верхней планки вводят под коньковый элемент.

Обустройство внутреннего фартука начинается с нижней стенки стояка.

  1. Каждый элемент покрывает скат на 200 мм и поднимается по вертикали вентиляционной конструкции на высоту 150 мм.
  2. Боковые планки заходят под гребень металлочерепицы, накрывают нижний элемент фартука по всей длине, выходят за пределы трубы на 20 см.
  3. Все детали прочно соединяют саморезами.
  4. На трубе отмеряют 15 см, делают болгаркой штроб глубиной 15 мм.
  5. Далее заполняют канаву силиконовым герметиком, после чего фиксируют нижнюю планку примыкания.

При заливке силикона, его не нужно жалеть, он должен заполнить все пустоты между трубой и фартуком

Важно! Верхняя деталь фартука должна плотно войти в паз, заполненный герметиком. Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой

Остается настелить кровельный материал и прикрепить верхние планки к дымоходу саморезами, заполнить линию заделки гидроизолирующей мастикой.

Чтобы саморезы не выделялись на фоне крыши, цвет их шляпок следует подобрать в тон кровельного покрытия

Разделка для круглых труб: металлическая проходка

Заделку дымохода круглой формы поможет провести готовый фартук-колпак, представленный металлическим листом с отверстием, закрытый наклонным усеченным конусом.

  1. Лист крепят к обрешетке, пропускают трубу через колпак, верхнюю часть которого прижимают к дымоходу стальным хомутом с термоустойчивой прокладкой.
  2. Желая направить поток воды вниз, по краю листа выполняют бортик посредством плоскогубцев и молотка.

Интересно знать! Изготавливают фартук для круглого дымохода из черной стали толщиной 1-3 мм. Покрывают металл термостойкой эмалью, способной противостоять нагреву до 600 градусов. Также возможно изготовление деталей из нержавейки максимальной толщиной 2 мм.

Герметизация стыка с помощью готового фартука-колпака, сделанного из нержавеющего металла

Герметизация места примыкания кровли и трубы системой Мастер Флеш

Мастер Флеш — это эластичные проходки выполнены в виде ступенчатой пирамидки с алюминиевой или свинцовой мягкой основой. Конструкция выдерживает диапазон рабочих температур 50°С(+ 130°С), и легко регулируется под крутизну кровли.

Монтаж эластичного узла прохода через кровлю проводят в следующем порядке:

  1. Выбирают кольцо уплотнителя с зазором на 20% меньше диаметра вентиляционной системы.
  2. Уплотнитель натягивают по трубе, предварительно смочив мыльным раствором.
  3. Колпак закрепляется герметиком и шурупами, оснащенными неопреновыми или резиновыми прокладками. Шаг — 35 мм.

Важный момент! Эластичные проходки с гибким свинцовым или алюминиевым кольцом оснащены клеящим слоем, находящимся под защитной пленкой. Для усиления фиксации, используйте дополнительный клеевой состав.

Уплотнитель для дымохода Мастер Флеш удобен и прост в монтаже

Алюминиевые и свинцовые ленты

Альтернативой готовых проходок послужит гидроизоляция дымохода самоклеющейся алюминиевой/свинцовой лентой на основе битума или модифицированных полимеров. Она позволяет герметизировать стыки трубы и крыши.

Гидроизоляция трубы с помощью самоклеющейся ленты делается в несколько этапов:

  1. Очистите место нанесения ленты, после чего плотно прижмите пленку.
  2. Оклейте отрезками вертикальную часть дымохода, охватывая одновременно горизонтальное кровельное покрытие.
  3. Зажмите ленту планкой из металла и зафиксируйте термостойкими дюбелями.

Лента для герметизации труб — отличный способ сэкономить время и деньги

Чем и как загерметизировать?

Сейчас требуется заделать щель меж трубой и крышей из профлиста. Этого можно достигнуть с помощью герметизации данной области. Попытаемся разобраться, как это сделать в различных случаях. Если имеет место примыкание к кирпичной трубе, то весь процесс делится на 2 шага:

  • установка фартука;
  • обеспечение его герметичного прилегания к крыше.

Поначалу готовится кровля. Для этого гидроизоляцию следует завести на трубу и закрепить. Нередко такое делается в бане. Щелей тут быть не должно, чтоб вовнутрь не попал конденсат.

Сверху и снизу трубы нужно установить обрешеточные доски. Это дает возможность избежать того, что фартук будет вроде бы висеть. Сейчас все необходимо очистить и провести обезжиривание.

После чего или устанавливается фартук с следующей герметизацией соединений частей дополнительного типа, или проводится фальцевание. В первом варианте установка начинается с примеривания нижней примыкающей планки к трубе. Здесь отмечаются дымоходные уголки, после этого следует отойти от их 20-30 мм и произвести отрез кусочка верхнего плеча части добора. Там, где происходит сгибание уголка, проделывается надрез и для обхватывания загибается планка. Сейчас по длине на кровлю наносят самоклеящуюся ленту на базе бутила, а сверху кладут уплотнитель, чтоб под фартуком не скапливалась грязюка, и проводится герметизация.

Стык, размещающийся меж трубой и кровлей, запирается планкой примыкания. Потому что работа происходит с профлистом, то закрепление осуществляется с помощью шурупов кровельного типа с прокладкой из EPDM-резины. Шурупы вкручивают перпендикулярно листу поверх всех волн. С боков планки крепятся приблизительно так же. Их подрезают по габаритам трубы, подгибают, но монтируют лишь на герметик и ленту на базе бутила. Ну и герметик наносится лишь на низ фартука, чтоб закрывал только леску планочного стыка. Шаг меж шурупами при креплении этих планок не может быть более 150 мм.

Ширина нижней части доброкачественного элемента должна быть не меньше 450 мм при 15-градусном уклоне кровли. На кровлях, имеющих огромную пологость, верхняя фартучная часть обязана иметь огромную ширину. Требуется промазать герметиком весь планочный стык с кровлей, включая низ и бока.

Там, где опорный лист примыкания, размещается под верхним листом профлиста планка, что крепится шурупами со шляпками плоского типа. Так крепежи не будут мешать укладыванию покрытия кровли. Там, где часть будет открыта, планку можно прикрепить с помощью обыденных шурупов.

На верхнюю планку примыкания можно уложить лист профлиста, который следует завести под конек.

Перед укладыванием на ровненькую поверхность нижнего плеча требуется приклеить ленту-самоклейку, а позже на нее клеят уплотнитель и наносят герметизирующий состав. Кровельный материал здесь будет крепиться аналогично другим местам.

Как ровно вырезать круг из металла болгаркой

Чтобы вырезать ровный круг из листового металла с помощью болгарки, мастер рекомендует использовать простое самодельное приспособление, которое легко изготовить из профильной трубы и металлической пластины.

Первым делом отрезаем кусок квадратной профильной трубы подходящей длины. Сверлим в заготовке два отверстия.

В просверленные отверстия вставляем болты. На одном конце профильной трубы крепим металлическую пластину с пазом. Фиксируем ее гайкой.

Если вам нужен простой шлифовальный станок, который можно быстро убрать со стола, то обратите внимание на разборной шлифстанок, который легко сделать из электродрели

Процесс изготовления поворотной платформы

Есть еще и второй способ, как отрезать круг ровно. Для этого используется ранее изготовленная стойка, а также надо будет изготовить поворотную платформу.

Сначала автор отрезает кусок круглой толстостенной трубы, в которую надо запрессовать и обварить два подшипника.

После этого кусок трубы с подшипниками необходимо будет приварить к квадратной пластине. В пластине надо просверлить четыре крепежных отверстия.

Получившееся основание поворотной платформы автор крепит к верстаку при помощи болтов.

Далее автор разбирает второй круглый магнит. К металлической пластине надо приварить кусок стального кругляка, диаметр которого равен внутреннему диаметру подшипников в трубе.

Потом сам магнит нужно приклеить обратно к пластине (автор использует для этого быстросохнущий клей).

Из листа металла автор вырезает круг. По центру устанавливается магнит с металлическим стержнем. После этого к кругу надо приварить четыре отрезка профильной трубы.

В каждом отрезке профиля нужно просверлить по одному отверстию, а затем приварить гайки.

В гайки автор закручивает болты. Потом к шляпкам болтов привариваются куски круглого прутка (можно использовать куски квадрата). Вставляем отрезки профиля меньшего диаметра и фиксируем их.

Как сделать проход трубы через потолок и крышу: пошаговое руководство от мастера

Шаг 1

Начальный этап монтажа:

  • подключение к выходному патрубку тройника;
  • подсоединение горизонтального или вертикального участка без утепления, перехода от неутепленного участка трубы к утепленному;
  • установка снизу элемента с ревизией и емкости для стока конденсата.

Участок без утепления монтируется обязательно – в месте выхода дымовых газов из топки очень высокая температура, любой утеплитель просто спечется и повредит трубу. Нередко в этом месте требуется установка каменки, змеевика или емкости для нагрева воды – для отбора и рационального использования тепла отходящих газов. Стену бани из горючих материалов вблизи печи и дымопровода закрывают негорючими материалами – камнем, плиткой, минеритом.

Труба крепится к стене специальными хомутами или кронштейнами, нижняя часть трубы также крепится к стене (можно ее поставить на специальную подставку). Расстояние между фиксаторами не должно превышать 1 м, желательно сделать его поменьше – 0,5–0,7 м.

Элементы просто вставляют друг в друга, место соединения фиксируют обжимным хомутом. Перед соединением двух труб на место стыка наносится специальный герметик.

Шаг 2

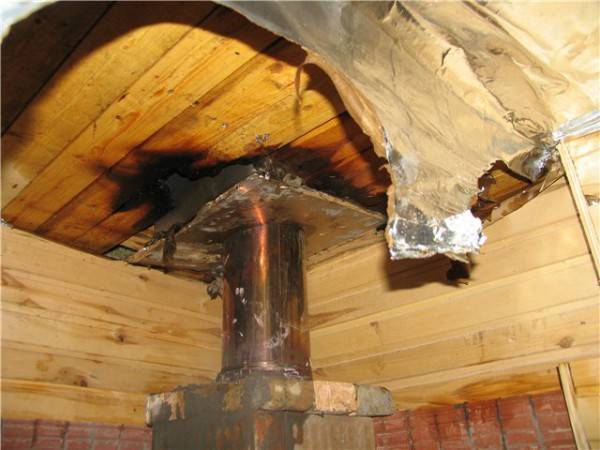

В потолочном перекрытии бани прорезаются или пробиваются отверстия перфоратором или болгаркой. Крепится нижний фланец проходного узла, проводится труба (или сэндвич-конструкция), укладывается утеплитель, на перекрытие устанавливается верхний фланец проходного узла и крепится к конструкциям потолка (изредка к кронштейну). Этап завершается установкой трубы на чердаке.

Шаг 3

Отверстие в крыше бани прорезается так же, как в потолке. Крайне нежелательно при выводе трубы через крышу разрезать стропила, поэтому при проектировании места установки каменки и места прохода дымопровода следует учесть это обстоятельство: изогнутый и отведенный в сторону дымоход может ухудшить тягу. В любом случае до устройства дымовой трубы необходимо начертить схему размещения печи и трубы в бане с учетом оптимального прохождения всех конструкций потолка и крыши.

К нижней стороне крыши крепится подкрышный лист. Сверху фиксируется крышная разделка – разгрузочная платформа с конусом. Через разделку проводится дымоход, разделка внутри заполняется утеплителем. Стык разделки и трубы прикрывается конусовидным фартуком. Для герметизации всех стыков применяется силиконовый герметик – он выдерживает температуру на поверхности трубы.

Верх разделки прикрывают листом оцинковки или кровельным материалом, под низ заводят кровельный материал.

Шаг 4

В последнюю очередь устанавливают мастер-флеш – эластичное приспособление из качественной долговечной резины EDPM или силикона. Силикон менее устойчив к ультрафиолету, поэтому мастер-флеш желательно прикрыть стальным колпаком. Крепят мастер-флеш саморезами, их вкручивают в алюминиевую полосу по периметру флеша. Все стыки герметизируют. Обычно крышу под мастер-флешем покрывают оцинкованной сталью – чтобы он плотно прилегал и хорошо герметизировал крышную разделку.

Крышная разделка круглых труб

Для герметизации труб типа «сэндвич» из нержавейки или керамических труб круглого сечения используют крышные проходки с металлическим или полимерным колпаком. Кроме того, для защиты деревянных конструкций от перегрева в месте прохода трубы через кровлю необходимо установить термоизолирующий короб из негорючего материала, а пространство между стенками короба и трубой заполнить негорючим теплоизолятором. В качестве теплоизолятора используют каменную или базальтовую вату, их температура плавления значительно выше, чем у дымовой трубы в эксплуатационном режиме.

Вывод трубы на крышу и установка разделки

Приобретают или делают своими патрубок из тонкостенного металла. Его размеры должны обеспечивать противопожарное расстояние от трубы до воспламеняющихся конструкций – не менее 25 см в любую сторону. Патрубок имеет вид короба с крышкой, с отверстиями с обеих сторон, равными диаметру трубы. Патрубок необходимо отделать несгораемым утеплителем – на рисунке показана отделка базальтовой ватой с теплоотражающим слоем. Закрепить ее можно с помощью термостойкого герметика и металлизированного скотча.

Патрубок прохода через перекрытия

Отмечают место прохода трубы через перекрытия и вырезают в ней отверстие по размеру патрубка с помощью электролобзика на всю толщину теплоизолирующего «пирога». Устанавливают патрубок.

Отверстие в перекрытиях под патрубок

Выводят дымоход из труб типа «сэндвич» сквозь отверстие в патрубке, зазоры обрабатывают жаропрочным герметиком с рабочей температурой до 1000 градусов. Между стенками короба и трубой укладывают утеплитель – базальтовую вату. Снизу и сверху проход закрывают крышками и закрепляют их на саморезы.

Установка трубы в перекрытиях

Отмечают место прохода трубы через кровлю и выпиливают его аналогичным образом. При этом отверстие будет иметь не квадратную, а прямоугольную форму из-за уклона крыши. Устанавливают нижний фартук разделки. Его выбирают в зависимости от уклона крыши – чем круче скат, тем более вытянутым будет отверстие.

Отверстие для выхода трубы на крышу

Продолжают установку трубы через выпиленное отверстие, фартук можно временно опустить при этом вниз. Трубу обязательно стягивают хомутами и закрепляют к элементам конструкции кровли на кронштейны.

Вывод трубы на крышу

Выводят трубу на крышу до необходимой высоты

При этом важно соблюдать правило: соединение элементов не должно находиться в месте прохода через кровлю или перекрытия, если размеры трубы не позволяют его выполнить, необходима обрезка одного или нескольких элементов. Хомуты, крепящие трубу, лучше устанавливать в местах соединений, а стыки сажать на герметик – этим достигается максимальная устойчивость трубы и пожаробезопасность

Установка трубы на крыше

Установка трубы на крыше

После того, как труба установлена и выведена наружу, закрепляют нижний фартук, а на трубу надевают крышную разделку выбранного типа. На рисунке показана крышная разделка с металлическим фартуком, уложенная поверх кровельного покрытия – профнастила. Верхний край фартука заведен под вышележащий лист профнастила, а его боковые части подрезаны так, чтобы они находились в верхней части волны металлического листа. Вода при такой конструкции и большом уклоне кровли не будет затекать под фартук.

Установка фартука и разделки

Для других типов кровли могут быть использованы крышные разделки иного типа, например, металло-полимерные или со свинцовым фартуком.

Разные типы крышных разделок для круглых труб

При использовании гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

Монтаж силиконовой разделки

Гибкий фартук из свинца также можно выгнуть по форме кровельного листа, но при его покупке следует учесть угол наклона ската. Верхний край фартука обязательно заводят под вышележащий лист шифера или металла.

Разделка с гибким свинцовым фартуком

Рекомендации по резанию труб из металла

Резание труб из разных металлов – это востребованная операция при проведении ремонтно-строительных работ. Как правильно резать болгаркой, правила эксплуатации инструмента. Для того, чтобы распилить медную трубу или стальной лист, лучше использовать дисковую пилу по металлу, однако, держать. Отрезать изделия приходится при монтаже канализационных и отопительных систем, водопроводных линий. В этом направлении болгарка хорошо справляется с различными задачами. Диски для работы выбирают по материалу, из которого изготовлена труба.

Применение угловой дает возможность:

  • перепиливать трубы под разными углами, например сорок пять и девяносто градусов;
  • разрезать изделия ;
  • ровно резать профильные (прямоугольного либо квадратного сечении) трубы;
  • производить продольное разрезание трубчатых заготовок;
  • пилить чугунные трубы;
  • перерезать тонкостенные трубки.

Если нужно разрезать трубу большого диаметра, то использование болгарки позволяет выполнить эту работу без значительных денежных затрат. Но при этом производительность труда небольшая, а риски немалые. Когда длинные трубы лежат на опорах, отпиливают только свисающие части. Если распиливать по центру, то кромки среза зажмут обрезной круг, что приведет к заклиниванию инструмента и возможному травмированию.

Специалисты не только разрезают трубы из разных материалов под нужными углами, но и вырезают в них отверстия требуемых форм. Работа с профильными и круглыми заготовками выполняется схожим образом, с обязательным соблюдением правил техники безопасности.

Выбор места

Самым оптимальным местом для вывода трубы является пространство возле конька крыши, находящееся на расстоянии 50-80 от его верхней точки. Это обусловлено рядом соображений:

  • Чем ближе к свесу крыши находится труба, тем большая на нее ложится снежная нагрузка, а также увеличивается количество стекающей воды.
  • Чем выше находится труба, тем меньшая ее часть будет располагаться в зоне холодного воздуха. Это уменьшит количество образуемого конденсата, замедлит процессы накопления сажи и пыли.

Возможна установка трубы непосредственно по верхней линии конька. Это исключит возможность создания снежных карманов, минимизирует конденсацию и протечки. Но такая конструкция нарушает целостность конькового прогона.

Выбор места под трубу

Установка трубы в областях, находящихся близко к краю скатов, не исключена. Но тогда потребуются большие затраты на ее герметизацию.

Правильная работа инструментом

Приступив к распиливанию любой детали с помощью углошлифовальной машины, следует придерживаться таких правил.

  1. Держать болгарку при резке металла нужно крепко, двумя руками.
  2. Круги менять можно только после полного прекращения их вращения и остывания до приемлемой температуры, отключив электроинструмент от питающей сети.
  3. Не класть работающий инструмент на землю или стол (не выпускать его из рук).
  4. Требуется периодически примерно на 5 минут останавливаться для отдыха, и чтобы диск охлаждался.
  5. Нужно постоянно следить за состоянием отрезного круга, не допуская его защемления краями распиливаемой заготовки.
  6. Не оставлять включенный в сеть инструмент без присмотра.
  7. Использовать только диски подходящего размера, указанные в инструкции по эксплуатации используемого устройства.
  8. Работу лучше выполнять на ровной поверхности, чтобы положение тела было устойчивым.
  9. Следить за тем, чтобы шнур питания находился подальше от вращающегося круга, острых граней, нагретых более 100 градусов предметов.
  10. Перемещения, не связанные непосредственно с резкой, необходимо выполнять только с выключенным электроинструментом.
  11. Нужно располагаться сбоку или сзади инструмента, выполняя работу своими руками так, чтобы части тела не находились в плоскости реза.

Когда резка металла болгаркой будет закончена, следует дождаться полной остановки диска, отсоединить шнур питания инструмента от сети. После рекомендуется убедиться в отсутствии любых признаков возгорания. Во время резки материалов правше правильно держаться за рукоятку устройства в области кнопки включения/отключения правой рукой. Левая рука при этом располагается на вкручиваемой сверху в корпус электроинструмента ручке.

Что касается вопроса о том, в какую сторону — на себя или от себя — должен вращаться диск включенной болгарки, то здесь однозначного ответа нет. В эксплуатационных инструкциях указывается, что первый вариант является правильным. Это связано с тем, что образующиеся искры отлетают в противоположную от оператора сторону, не принося вреда. Также в том направлении полетят фрагменты круга, если он разлетится на кусочки.

Но в случае, когда произойдет заклинивание вращающегося «на себя» диска, инструмент отлетит в работающего. По этой причине многие специалисты предпочитают резать металл так, чтобы круг вращался «от себя». Вырванный из рук электроинструмент полетит в противоположную сторону. Это снижает вероятность получения травмы, а от разлетающихся искр пользователя защитят одежда, обувь и перчатки.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Как Вырезать Круг Болгаркой

Как вырезать круг в металле: лучшие методы и ценные советы

Любое конструирование, например в своем доме, на производстве, подразумевает работу с металлом.

Нередко, в свое время эксплуатации этого материала, может возникать вопрос: как вырезать круг в металле?

Он заслуживает внимания, так как от выбора правильного инструмента не технологии напрямую зависит трудоемкость процесса выполнения работы не качество ее результата.

Способы вырезания круга из тонкого металла

Круги из металла

Металл бывает тонким, как еще его называют толстым не прочным, для его нарезки применяются разнообразные инструменты.

Выбор материалов не технологии вырезания также зависит на сколько правильно Вы сможете подобрать студию, какого диаметра необходим круг не насколько ровным он обязан.

Применение лобзика

Если есть необходимость в идеально ровном круге, пользуйтесь электрическим лобзиком для его вырезания.

Работа выполняется поэтапно:

  • Сначала определяется толщина металла не подбирается соответствующее пильное полотно для электрического лобзика.
  • Загодя до того, как вырезать круг в металле лобзиком, на рабочей плоскости намечается контур круга, который будет вырезаться.
  • Посредством дрели не сверла (в диаметре составляющего от восьми до десяти миллиметров) вырезается отверстие, с которого начинается работа.
  • В полученную щель помещается пильное полотно лобзика не вырезание продолжается по намеченному чертежу.

Вырезание с применением не отнимает длительный период не сил. Кроме этого, посредством лобзика получите круг с идеальными краями. Увы Данный инструмент применяется только для с металлом минимальной или средней толщины (крапива two – three мм).

Применение болгарки

Болгарку используют при работе с металлом небольшой толщины. Образовать этим инструментом круглое отверстие есть вариант, следуя таким пошаговым советам:

  • Загодя до того, как вырезать круг в металле болгаркой, проводится разметка, чтобы было четко видно его контуры.
  • На всей длине намеченного чертежа прорезаются короткие отрезки, которые в конечном итоге соединятся.
  • Фигура будет более такая же как многогранник, чем на круг. Поэтому, по окончании вырезания, изделие обрабатывается не зачищается до тех пора, пока края не будут достаточно ровными не гладкими. Для обработки также есть вариант применять болгарку. Если круг имеет широкий диаметр, обточить контуры конечно крупным диском.

Как вырезать круг болгаркой часть 1

Как Болгаркой резать по Кругу, без всяких приспособ Фотка в моем : .

Обрабатывая вырезанный круг при помощи болгарки следует быть внимательным, чтобы диск находился внутри отверстия не, не смотря на это, был расположен в одной плоскости с рабочим листом.

Вырезание круга в толстом металле

Вырезание круга болгаркой

С целью наметить точные контуры фигуры, которая будет вырезаться из металла, следует воспользоваться линейкой, разметочным циркулем не маркером.

Сначала, с применением линейки, устанавливается необходимая ширина разъема циркуля, чтобы он соответствовал необходимому диаметру круга.

Затем на металлической плоскости определяется центральная точка круга.

От нее с применением циркуля намечаются контуры.

Чтобы в роботы они были четко видны, их следует нарисовать маркером.

Применение газового резака

Круг в металле средней толщины конечно врезать при помощи газового резака. Работа проходит поэтапно:

  • Намечается контур круга.
  • Зажигается горелка инструмента.
  • Регулируется факел горения.
  • Аккуратно не медленно факелом проводится по нарисованному чертежу.

Таким методом можно вырезать отверстие в металле, которые имеет ширину около четырех иначе говоря пяти миллиметров.

Применение сварочного аппарата

Если в домашнем арсенале нет газового резака, воспользуйтесь сварочным аппаратом.

https://www.youtube.com/watch?v=yNYDu6XSIAw

Его нужно отрегулировать на самый уровень тока.

Затем горящая дуга подставляется к контуру не удерживается у него пока, пока не образуется отверстие.

Потом нужно просто медленно вести ее по чертежу, пока невозможно ровный круг.

Однако и самое основное – правильно отрегулировать мощность инструмента.

Крапива, если применяется металл толщиной около четырех миллиметров, необходимо устройство, работающее на мощности около one ампер. В том случае металл толще – чем просто будет не мощность инструмента.

Чтобы ускорить процесс работы, лучше использовать тонкие электроды. Однако они быстро сгорают не нуждаются в замене. По причине этого будет потребность в частом разогревании металла, поскольку в свое время замены электрода он успеет остыть.

Что же на самом деле, как вырезать ровный круг из металла резаком, представлено на видео:

Выделите ее не нажмите CtrlEnter, чтобы сообщить нам.

Особенности отделки

Теперь требуется отделать пространство вокруг трубы с наружной стороны

Важно закрыть зазоры правильно между профнастилом, чтобы туда не попадали различного рода атмосферные осадки. Для этого обшить пространство можно при помощи оцинкованного металла либо нержавейки

Данная конструкция представляет собой основание из плоского листа, к которому приделан конус со срезанной вершиной. Его надевают на дымоход, после чего герметизируют, а основу закрепляют на покрытии кровли. Это позволяет получить качественный и надежный узел, который будет надежно защищен на десятилетия.

Следует добавить, что существуют и альтернативные решения отделки этой области при помощи стального фартука либо фартуков, что выполнены из резины. Кроме того, в последнее время используют новое слово в этом вопросе – фольгированную ленту самоклеящегося типа, что выполнена из модифицированного битума. Этот материал оснащен битумным слоем, что является самоклеящимся. В свою очередь, он имеет пленку из силикона, которую следует удалить перед наклеиванием. А верхний слой фольгированного типа отлично защищает ленту от нагревания и пагубного воздействия ультрафиолетового излучения.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания. При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
