Как выставить плуг на мотоблоке

Как правильно отрегулировать?

Глубина пахоты – это дистанция, на которую плуг погружается в почву в процессе работы. Настроить ее необходимо настолько, насколько берет штык лопаты. В ином случае могут возникнуть следующие проблемы.

• При недостаточной глубине немалая доля корешков сорных растений останется под грунтом, что потребует новых сил для их устранения.
• Если глубина окажется больше, чем требуется, плодородный пласт грунта смешается с тем, что располагается под ним, и растительность не будет иметь полноценного питания. В связи с этим нужно держаться золотой середины.

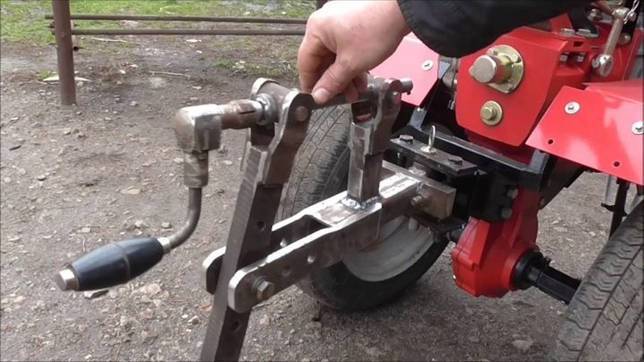

Угол атаки

Для того, кто уже владеет практическим навыком перепахивания почвы мототехникой, пояснять, что и как выполнять на этой стадии нет необходимости. Далее даны сведения в ознакомительных целях тому, кто сталкивается с этим делом в первый раз. Наклон угла атаки либо, как его еще именуют, наклон угла полевой доски – это наклон, который показывает высоту плоскости распахивания по отношению к ровной плоскости. Настройка осуществляется при помощи винтовой ручки.

Порядок операций такой:

• поставьте агрегат с плугом на опоры, о которых уже говорилось ранее;
• выверните рукоятку настройки до предела таким образом, чтобы полевая доска полностью улеглась на почву, без щелей;
• начните вращать рукоятку в противоположном направлении до тех пор, пока задняя часть доски не поднимется над грунтом на 2-3 см.

Если совершить просчет, то появятся следующие неприятные последствия:

• при большом угле полевой доски плуг станет якорем – агрегат начнет регулярно пробуксовывать и с натугой двигаться вперед;
• при маленьком угле – не станет сниматься необходимый пласт грунта.
• проконтролировать, все ли правильно, можно только стадии вспашки – агрегат не должен сопротивляться либо двигаться чрезмерно свободно.

Приготовление к пахоте

Перед вспахиванием нужно выполнить пробное распахивание и узнать качество настройки плуга.

Для этого необходимо:

• узнать особенности отвала и глубину борозды;
• проконтролировать движение плуга в борозде;
• проследить размеренность движения агрегата и нагрузку на руки пахаря;
• установить нагруженность агрегата.

Тестовое распахивание участка выполняется следующим образом.

Ставим агрегат на кромке обрабатываемого участка земли.
Устанавливаем первую скорость и осторожно давим на ручку сцепления
Крайне важно, чтобы руль агрегата находился параллельно плоскости земли, чтобы агрегат не закапывался в землю, но и не поднимался над разделываемой пашней. Работнику при распахивании не надо жать на руль и чересчур старательно толкать мототехнику, поскольку данная сельскохозяйственная машина и сама превосходно управится с собственными обязанностями без вспомогательных усилий.
После получения пробной борозды, требуется непременно измерить глубину пахоты
Для этого надо использовать рулетку либо обыкновенную линейку

Если размеры сойдутся с изначально установленными, то можно приступать к основной работе.

Какие разновидности существуют?

Производители предлагают следующие виды этого сельскохозяйственного оборудования:

1. Оборотный. Значительно снижает эксплуатационные расходы. Особенности конструкции исключают лишние операции. Каждое следующее прохождение по участку, осуществляется вплотную к предыдущей борозде.
2. Роторный. Основное отличие в том, что его вращающаяся рабочая часть подключена к валу отбора мощности.
3. Поворотный. Считается универсальным, поскольку в работе задействовано две режущие части, которые в конце борозды можно разворачивать в обратную сторону.
4. Дисковый плуг для мотоблока. Изделие оборудовано двумя дисками для вспахивания приусадебного участка.
5. Ротационный. Ее главный рабочий орган – фреза. Она проникает глубоко в почву, перемалывает ее и выбрасывает в сторону. Фрезу можно перемещать из одной плоскости в другую.
6. Двухкорпусный. Главное достоинство заключается в значительно большей ширине борозды. Его внешний вид представляет собой, соединенные рамы. Такой плуг к мотоблоку закрепляют при помощи специальных соединительных элементов с резьбой.
7. Плуг универсальный для мотоблока. Остается лишь вычислить, какой лучше проникает в грунт и на какую глубину.

Кто не желает тратить деньги и знаком со слесарным делом, может быстро сделать плуг для мотоблока своими руками. Форма данного сельскохозяйственного орудия труда особого значения не имеет. Его задача состоит в проникновении в землю и переворачивании ее глубинных слоев на 180 градусов. Для одновременного разрыхления почвы разрабатываются все новые формы отвала, угол и размер режущей части.

На сегодняшний день достаточно востребованным является ротационный плуг. Роторная конструкция предусматривает разделение этого орудия труда на четыре типа:

• шнековый;
• барабанный;
• лопаточный;
• лопастной.

Особенно популярен плуг Зыкова. Он выглядит более необычно, чем аналогичные приспособления. Советы по его правильной эксплуатации можно почитать на форумах. Модернизация изделия не заканчивается никогда, поэтому и появляются все новые конструкции, а их тяговыми устройствами являются мотоблоки. Навесное оборудование не заканчивается рассматриваемыми изделиями. Существуют и другие навески. Это окучники, картофелесажалки и картофелекопалки, косилки, бороны, грунтозацепы и прочее. Главное помнить, что хороший плуг должен легко и глубоко проникать в почву. Правильно отрегулированный инструмент всегда выдает эффективный результат. Если его грамотно отрегулировать, то и результат будет соответствующим.

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так называемые легкие мотоблоки, которые в большинстве своем используются на дачах. Но также имеются тяжелые разновидности. Главные их отличия в том, что последние в разы мощнее и более громоздкие. Также на них устанавливаются дизельные двигатели. Такой выбор обусловлен тем, что при одинаковом объеме в рабочем числе оборотов дизель имеет больший крутящий момент, нежели бензиновый двигатель.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что стоит отметить – настройку лучше совершать двум работникам, потому что вес тяжелых мотоблоков порой превышает 200 килограмм.

Подготовка инструментов и материалов для работы

Конструирование плуга своими руками требует четкого плана действий и подбора нужных инструментов и материалов. Желательно заранее ознакомиться с готовыми чертежами изделия. Кроме этого, самодельное изделие для обработки земли должно отличаться простотой конструкции и эффективностью применения. Для изготовления стандартного варианта собственноручного плуга потребуется следующее:

• лемех или стальная заготовка;
• перфоратор;
• стальной материал для изготовления отвала и полевой доски;
• сварочный инвертор;
• углошлифовальная машина;
• крепеж, в виде набора болтов и гаек;
• стойка из металла для изготовления основания плуга.

При захватывании слоя грунта свыше 25 см поверхность и материал плуга подвергаются сильным нагрузкам, последствием которых может стать скорый износ изделия. В качестве материала заготовки лучше всего выбрать углеродистую сталь 9ХС или закаленную сталь 45 толщиной 4-5 мм.

Далее начинаем изготовление рабочей части корпуса плуга, отвечающей за подъем грунта и проворачивание его в борозду. Для изготовления отвальной части существует несколько способов. Поверхность соприкосновения отвальной стороны имеет форму цилиндра. Используя гибочное оборудование, произвести такую заготовку не составит большой трудности.

Другой вариант подразумевает наличие готовой трубы диаметром 0,55-0,6 м и с толщиной стенки 3-5 мм. Из обычного картона делается шаблон, покрывающий необходимую площадь трубы, по контуру которой с помощью электрогазосварочного оборудования вырезается нужная форма.

Для исключения выпуклостей и заусенцев используйте молоток с напильником. Самым сложным способом изготовления плуга считается изготовление заготовки в металлургической печи с последующей правкой готовой матрицей (иногда используют тракторный отвал плуга).

После установки нельзя сразу приступать к работе плугом. Его нужно настроить. Это необходимо для того, чтобы инструмент мог в полной мере справляться со своими задачами. Вам нужно проверить исправность каждого элемента, смазать маслом, закрутить шурупы.

• если вы будете работать на тяжелых почвах, тогда плуг нужно утяжелить с помощью специального металлического диска, который монтируется на раму;
• лезвия можно затачивать точильным камнем;
• во время работы на лезвия может налипать грязь и корни растений. Их нужно очищать, так как увеличивается сопротивление и инструменту будет крайне сложно работать;
• если вам нужно провести какие-либо работы с поднятым плугом, под него обязательно подкладывается какая-нибудь подставка. Если плуг опустится на человека, это может быть опасно для здоровья и жизни;
• подшипники смазываются каждый день;
• после окончания всех работ с плугом и минитрактором, его нужно тщательно почистить, отмыть от грязи, просушить и смазать маслом, защищая его тем самым от коррозии и затупления лезвий.

Многие владельцы не знают, как настроить плуг перед работой. Это достаточно просто сделать, но при этом весь процесс играет важную роль в продуктивности дальнейшей работы. Итак, регулировка плуга на минитрактор проводится в несколько этапов:

1. Настройка глубины. Вы можете найти болт регулировки колес на внешней части квадратной трубы. Если его прокручивать, можно контролировать глубину вспашки. Так, по часовой стрелке — глубина увеличивается, против часовой стрелки — уменьшается;
2. Настройка ширины вспахиваемого участка. Ширину можно увеличить, если растянуть длину регулирующей тяги поперечного вала;
3. Настройка уровня стороны рамы. Чтобы выровнять ту или иную сторону, нужно соответствующую штангу;
4. Настройка переднего и заднего уровня рамы. Для этого нужно или растянуть, или стянуть переднюю штангу корпуса.

Какие разновидности существуют?

Производители предлагают следующие виды этого сельскохозяйственного оборудования:

1. Оборотный. Значительно снижает эксплуатационные расходы. Особенности конструкции исключают лишние операции. Каждое следующее прохождение по участку, осуществляется вплотную к предыдущей борозде.
2. Роторный. Основное отличие в том, что его вращающаяся рабочая часть подключена к валу отбора мощности.
3. Поворотный. Считается универсальным, поскольку в работе задействовано две режущие части, которые в конце борозды можно разворачивать в обратную сторону.
4. Дисковый плуг для мотоблока. Изделие оборудовано двумя дисками для вспахивания приусадебного участка.
5. Ротационный. Ее главный рабочий орган – фреза. Она проникает глубоко в почву, перемалывает ее и выбрасывает в сторону. Фрезу можно перемещать из одной плоскости в другую.
6. Двухкорпусный. Главное достоинство заключается в значительно большей ширине борозды. Его внешний вид представляет собой, соединенные рамы. Такой плуг к мотоблоку закрепляют при помощи специальных соединительных элементов с резьбой.
7. Плуг универсальный для мотоблока. Остается лишь вычислить, какой лучше проникает в грунт и на какую глубину.

Кто не желает тратить деньги и знаком со слесарным делом, может быстро сделать плуг для мотоблока своими руками. Форма данного сельскохозяйственного орудия труда особого значения не имеет. Его задача состоит в проникновении в землю и переворачивании ее глубинных слоев на 180 градусов. Для одновременного разрыхления почвы разрабатываются все новые формы отвала, угол и размер режущей части.

На сегодняшний день достаточно востребованным является ротационный плуг. Роторная конструкция предусматривает разделение этого орудия труда на четыре типа:

• шнековый;
• барабанный;
• лопаточный;
• лопастной.

Особенно популярен плуг Зыкова. Он выглядит более необычно, чем аналогичные приспособления. Советы по его правильной эксплуатации можно почитать на форумах. Модернизация изделия не заканчивается никогда, поэтому и появляются все новые конструкции, а их тяговыми устройствами являются мотоблоки.

Навесное оборудование не заканчивается рассматриваемыми изделиями. Существуют и другие навески. Это окучники, картофелесажалки и картофелекопалки, косилки, бороны, грунтозацепы и прочее. Главное помнить, что хороший плуг должен легко и глубоко проникать в почву. Правильно отрегулированный инструмент всегда выдает эффективный результат. Если его грамотно отрегулировать, то и результат будет соответствующим.

Наклон полевой доски

Для тех, кто уже имеет опыт вспашки земли мотоблоком, объяснять, что и как делать на этом этапе нет необходимости. Ниже дана информация для ознакомления тем, кто столкнулся с этим занятием впервые.

Наклон полевой доски, или как его еще называют угол атаки, – наклон уровня плоскости вспашки относительно поверхности. Регулировка происходит посредством винтовой рукояти.

Порядок действий следующий:

1. Установите мотоблок с плугом на подставки, которые упоминались в начале статьи.
2. Выкрутите рукоять регулировки на максимум так, чтобы полевая доска полностью легла на землю, без зазоров.
3. Начните крутить ручку в обратную сторону до того момента, пока задняя часть не будет находиться над землей на 2-3 сантиметра.

Если допустить ошибку здесь, то будут последствия:

• При большом угле атаки плуг превратиться в якорь – мотоблок будет постоянно буксовать и с трудом продвигаться вперед;
• Если угол будет малым – не будет сниматься нужный слой почвы.

Проверить, все ли верно, можно будет на этапе распашки – мотоблок не должен упираться или идти слишком легко.

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.

Виды плугов для мотоблока «Нева»

Плуг состоит из лемеха с необычной формой, и пятки, которая и обрабатывают залежавшуюся почву. Лемех изготовлен из очень прочного металла, так как именно на него будут оказываться самые большие нагрузки. На мотоблоки разных моделей плуги тоже подбираются индивидуально, но в продаже есть универсальные изделия:

1. Однокорпусный. В данном случае есть всего один лемех, который обрабатывает легкие почвы;
2. Роторный. Есть несколько рабочих лопастей;
3. Оборотный. Лемех изготовлен в виде пера, что значительно облегчает переворот почвы даже более твердых типов.

Оборотный плуг переворачивает почву в направлении одной стороны, поэтому когда вы доходите до конца, вам нужно будет вернуться на начало борозды. С реверсивным плугом дела обстоят проще — дойдя до конца, вам нужно лишь перевернуть лемех и продолжить работу. Такая конструкция позволяет не просто вспахивать землю, но и собирать урожай корнеплодов.

Для мотоблока «Нева» есть такой вид оборотного плуга, как плуг Зыкова. Данный агрегат особо выделяется из-за своих характеристик. Плуг для мотоблока «Нева» Зыкова состоит из:

• Правостороннего и левостороннего корпуса с лемехом и отвалом;
• Опорного колеса;
• Крепления конструкции к грядилю;
• Механизма с фиксацией корпусов плуга;
• Полевой доски. Она обеспечивает устойчивость агрегата во время работ на земле.

Оборотный плуг крепится к мотоблоку «Нева МБ2» с помощью специального кронштейна.

Устанавливать роторный плуг нецелесообразно, если ваш участок маленький, так как конструкция стоит достаточно дорого. Он работает за счет расположенных на одной оси лемехов. Когда вы включаете агрегат, ось начинает вращаться, перебрасывая почву. Вспашка может проводиться до глубины в 30 сантиметров.

Дисковый плуг: алгоритм действий

Дисковый плуг-окучник используется для подготовки ровных борозд под посадку овощей. Используя чертежи, можно проконтролировать ход сборки и избежать недочётов.

Изготовление дискового плуга выполняется за описанной схемой:

1. Опорный уголок как основа. Изготавливается из уголка с равными сторонами, его полки после охлаждения должны сходиться под углом 700;
2. Носок сваривается с уголком. Пятка сваривается с упорной планкой;
3. Щёчки закрепляются на опорном уголке петлями. Торцевыми сторонами щёчки при раскрытии не должны упираться друг в друга;
4. Поворотный механизм сваривается с упорным уголком под прямым углом.

В завершении нужно отрегулировать щёчки плуга. Они фиксируются тисками и настраиваются, пока не будут направлены в разные стороны.

Фрезы к мотоблоку Нева

Фрезы к мотоблоку Нева. Рассмотрим, как собрать фрезу. У мотоблока «Нева» в комплекте предусмотрено наличие 8 фрез, диаметр которых составляет 36 см, что позволяет им рыхлить почву до 1,2 м в ширину и 20 см в глубину.

Фрезы для культиватора Нева бывают следующих видов:

1. С саблевидными ножками, предназначенными для целиной почвы (активная фреза). Наиболее популярная и востребованная фреза на мотоблок Нева, направленная на обработку целины или вязких грунтов.
2. Фреза «гусиные лапки» для мотоблока Нева, которая позволит обрабатывать более твердый грунт, поскольку имеет сплошную конструкцию.

Для увеличения обрабатываемой почвы за один проход с мотоблоком, а соответственно и сокращения времени на культивирование всей площади, можно приобретать дополнительные фрезы.

Плоскорез для мотоблока Нева МБ. Данный вид навесного оборудования предназначен для борьбы с сорняками с одновременным рыхлением почвы. Плоскорез имеет несколько отверстий для его регулировки для работы на определенной глубине.

Регулирование на тяжелых агрегатах

Выше описывалась технология регулировки легкой мототехники, которая в основном и применяется на дачных участках. Но существуют и тяжелые модификации. Основное их различие в том, что тяжелые в несколько раз мощнее и массивные остальных моделей. Кроме того, они оснащаются дизельными моторами. Подобный выбор объясняется тем, что при равном количестве оборотов, дизельный мотор обладает большим вращательным моментом, чем карбюраторный. Монтаж и корректировка плуга на этот вид техники нисколько не различаются с представленными выше. Единственное, что нужно обозначить – регулировку желательно выполнять 2-м рабочим в силу того, что масса тяжелых агрегатов иногда превышает 200 килограммов.

Плуг для мотоблока Нева МБ-2 своими руками

Существует несколько видов плугов для мотоблока, однако сделать своими руками легче всего однокорпусный плуг, чертежи и размеры которого легко найти в Интернете.

На первом этапе необходимо выбрать материал для изготовления. Режущая часть – лемех – должна изготавливаться из твердой закаленной стали марки 45 с показателем по шкале прочности HRC 50-55. Также подойдет углеродистая сталь, при условии, что режущая кромка будет отбита на наковальне и хорошо заточена. Для отвала плуга – части, отводящей и переворачивающей землю – подойдет практически любой материал, можно использовать с меньшей жесткостью.

Изготовить отвал можно разными способами, наиболее простым является работа с металлической заготовкой толщиной 3-5 мм. Этот способ требует дополнительного оборудования в виде металлогибочного станка, на котором придается форма будущего изделия – изгиб должен быть 20-22°. Еще один вариант – использовать в качестве заготовки трубу с диаметром 600-650 мм, из которой вырезается деталь с помощью сварки.

Лучшим вариантом конструкции будет плуг со съемным лемехом, который всегда можно заточить без сложностей. Также возможен вариант изготовления плуга с использованием сварки: отвал приваривается к лемеху и щитку сзади. Такая конструкция обладает большей прочностью, но возникают трудности с заточкой режущей части.

Подробные инструкции по сборке плуга и его установке можно найти в многочисленных статьях и видео от умельцев.

Какой вид плугов для мотоблока Нева МБ-2 Вы предпочитаете?

Роторный плуг: алгоритм действий

Роторный плуг для мотоблока с опорным колесом считается навесом сложного типа из-за своей конструкции. Работать над ним необходимо с особой внимательностью, чтобы ошибки не сказались негативно на качестве обработки почвы.

Роторный плуг изготавливается по определённому алгоритму:

1. Фреза – рабочая деталь. Для изготовления нужно подготовить стальную трубку и металлические пластины. Последние привариваются к трубе для последующего перемалывания грунта и отбрасывания его в сторону;
2. Изготовление рамы для редуктора. Она бывает любой формы, основной нюанс – рама должна защищать редуктор от влаги, мусора, внешнего повреждения;
3. Редуктор придётся купить. Он подключается к коробке передач агрегата;
4. Роторный плуг отличается достаточно большими габаритами, потому нужно установить колёса. Вполне сойдут старые колеса от мототехники.

Двухсторонний плуг для мотоблока

Двухсторонняя модель, называемая окучником, используется для уничтожения сорняков, нарезания аккуратных борозд, высаживания и засыпки культурных растений, в частности, картофеля. Подобное приспособление от однокорпусной модификации отличается только шириной захвата, которая регулируется подвижными стальными крыльями. Эта конструкция включает в себя 12-миллиметровые стоечные опоры, предохраняющие мотокультиватор от перегрузки.

Такие навесные приспособления рассчитаны на работу с двигателями, имеющими показатель мощности не менее 4 л.с. Они оснащаются специальным подплужником малого размера, который следует перед ведущей рабочей частью и слегка подрезает почву. Это облегчает дальнейший процесс вспахивания. Перед тем как изготовить плуг данного типа, необходимо составить соответствующий чертеж с учетом особенностей его конструкции.

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

1. В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
2. К уголку приварите носок. После этого через упорную планку приварите пятку;
3. Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
4. Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.
