Настройка карбюратора мотоблока нева

Устройство карбюратора

Карбюратор – часть топливной системы, в котором происходит смешивание жидкого топлива с воздухом, распыление горючей смеси и подача в цилиндры двигателя. От правильной работы этого узла зависит, будет ли горючая смесь в нужной степени обогащена кислородом и своевременно подана в цилиндры. Название происходит от французского слова carburation (карбюрация), что и означает смешивание. В автомобилестроении карбюраторные двигатели постепенно вытесняются инжекторными, но в технике, в том числе садовой, они используются очень широко.

Базовыми деталями карбюратора являются:

  • поршень;
  • трубка Вентури;
  • фитинг (соединитель);
  • иглы высоких и низких оборотов.

Трубка Вентури представляет собой отверстие, с помощью которого воздух поступает в двигатель. Ее отличительной чертой является  форма, похожая на песочные часы. В самой узкой часть находится затворка (в роторных моделях это цилиндр, в плунжерных – ползунок). Сужение воздушного впуска увеличивает скорость воздуха и создает зону низкого давления. В результате топливо поступает в двигатель  быстрее и эффективнее и обеспечивает уверенную работу на малых оборотах и холостом ходу.

Иглы высоких и низких оборотов представляют собой золотники, в которых заостренная игла проходит через «гнездо». Поток топлива регулируется за счет заостренного кончика. Чем дальше игла углубляется в гнездо, тем меньше зазор и, соответственно, поток топлива.


Карбюратор является неотъемлемой частью топливной системы

Работает карбюратор следующим образом:

  1. Поршень движется вверх, выкачивая из камеры воздух.
  2. Новая порция воздуха подается по трубке Вентури. Воздух забирают из внешней среды.
  3. Одновременно в камеру подается горючее из бензобака через соединительный фитинг.
  4. Топливо поступает через основную иглу в трубку Вентури.
  5. При нажатии на рычаг газа игла низких оборотов смещается и образуется зазор, что обеспечивает топливу доступ в камеру. После этого происходит смешение воздуха и горючего в топливную смесь, которая, в свою очередь, поступает в цилиндры двигателя, где происходит взрыв.
  6. Далее поток горючего контролируется положением основной иглы.

Виды карбюраторов

Карбюраторы бывают:

  1. Поплавковый. К этому типу относится большинство современных карбюраторов. Он состоит из поплавковой и смесительной камер, а также различных дозирующих систем и элементов: каналов, жиклёров, клапанов. Наличие поплавковой камеры обеспечивает стабильный приток топлива. На сегодняшний день устройства этого типа обеспечивают самые устойчивые параметры горючей смеси, а также отличаются высокой надежностью.
  2. Мембранно-игольчатый. Такой карбюратор состоит из нескольких камер, разделённых мембранами. Камеры соединены между собой жёстким штоком. Работа клапана подачи топлива регулируется иглой на конце штока. Неоспоримыми достоинствами карбюраторов этого типа являются простота устройства и способность не зависеть от положения в пространстве (их можно поворачивать и даже переворачивать вверх ногами). Именно такие карбюраторы устанавливают на бензопилы, газонокосилки и  пр. В тоже время они сложны в регулировке, чувствительны к ускорениям, медленно переключаются между режимами и иногда грешат нестабильным составом смеси.

Также различают следующие типы:

  1. Роторный. В основе конструкции – горизонтальный цилиндр с поперечным отверстием. Цилиндр вращается внутри камеры, открывая доступ воздуху через отверстие. Одновременно цилиндр перемещается внутри карбюратора. За счет изменения размера отверстия происходит регулировка низких оборотов. Эти карбюраторы просты в устройстве, однако обладают сравнительно небольшой мощностью и неотзывчивы в управлении. Идеальны в технике, не требующей жесткого ускорения и чувствительного газа на малых скоростях.
  2. Плунжерный (ползунковый). Имеет сплошной цилиндр (без отверстия). Воздух поступает, когда цилиндр сдвигается. На малых скоростях он полностью находится в карбюраторе и блокирует большую часть воздушного потока, что приводит к уменьшению оборотов. При нажатии на педаль газа  цилиндр выдвигается, пропуская в мотор больше воздуха и горючей смеси. Карбюраторы этого типа обеспечивают большую мощность двигателя, однако усложняет управление, особенно на дорогах с низким качеством сцепления.


Карбюраторы различаются по принципу работы

Регулировка карбюратора мотоблока

Нестабильность оборотов двигателя мотоблока говорит о том, что карбюратор нуждается в регулировке. Необходимость выполнения данной процедуры, как правило, возникает перед началом сельскохозяйственного сезона, когда техника длительное время не использовалась, либо же после него, когда мотоблок подвергался значительным нагрузкам длительный период времени. Перед тем, как приступить к регулировке, необходимо прогреть двигатель. Непосредственно процесс работы выглядит следующим образом:

  • Винты, регулирующие малый и максимальный газ вворачиваются полностью, после чего ослабляются примерно на полтора оборота.
  • Мотор запускается и около 10 минут прогревается.
  • Рычаг, который контролирует работу силовой установки, должен быть установлен в минимальную позицию, но мотор останавливаться не должен.
  • Винт, регулирующий заслонку дросселя, поможет отрегулировать минимальные обороты на холостом ходу, чтобы работа мотора была стабильной, без посторонних шумов и остановок.
  • Вращение винтов дает возможность точно установить количество горючей смеси, которое попадает в мотор.
  • Затягивание винта способствует обогащению смеси, тогда как его выкручивание, наоборот, увеличивает объем воздуха, попадающего в двигатель;

При помощи винта малого газа следует отрегулировать максимальные обороты на холостом ходу. Аналогичным образом следует поступить и с минимальными оборотами, пользуясь винтом упора заслонки дросселя. Суть такой регулировки заключается в том, что винт заслонки позволяет регулировать угол, на который она закрыта;

Рычаг, отвечающий за управление мотором, следует перевести в позицию “газ”. Если работа мотоблока по-прежнему не может быть названа стабильной, винт полного газа регулируется до того момента, пока не будет наблюдаться идеальный ход. Тем не менее, максимально допустимое число оборотов винта – 2.5.

Точность регулировки карбюратора может быть определена и по тому, как выглядит свеча зажигания после непродолжительной работы под нагрузкой. Если рабочая смесь идеальна, то на свече не будет ни нагара, ни следов топлива, которые говорят о слишком бедной, либо, наоборот, слишком богатой горючей смеси. Нужно, однако, заметить, что нагар или следы топлива на свече могут говорить не только о некорректной регулировке, но и о более серьезных проблемах мотоблока, среди которых неисправное зажигание или система охлаждения.

Регулировка зазора клапанов мотоблока

С течением времени, при значительных нагрузках, зазор клапанов двигателя мотоблока изменяется. Причина этого может заключаться в износе деталей. Недостаточное расстояние приводит к тому, что значительно меняются стадии газораспределения, в результате чего не удается достичь достаточной степени сжатия, силовая установка работает с перебоями и не выходит на заявленную мощность. В особо серьезных ситуациях можно наблюдать даже деформацию клапанов. Если зазор слишком велик, то фиксируются значительные механические шумы, фазы распределения газа также значительно изменяются, клапаны открываются на слишком короткое время, из-за чего цилиндр не заполняется должным образом, мощность падает, случаются сбои. Регулировка зазоров необходима сразу, как только работа двигателя стала некорректной или происходить со значительным шумом. В идеале, двигатель, на котором ведется регулировка, должен быть остывшим.

Итак, сначала необходимо добраться до маховика. Именно на этой детали отмечено значение верхней мертвой точки. Маховик скрыт под кожухом, а потому придется снять его. Перед снятием кожуха снимается масляная ванна воздушного фильтра. Облегчить задачу в процессе снятия кожуха можно, если зафиксировать все защелки при помощи резинок. Ключом раскручиваются все болтовые соединения, после чего крышка без проблем снимается.

Возможные неисправности

К основным проблемам, которые возникают в процессе эксплуатации узла, можно отнести:

Подсос избыточного воздуха. В таком случае следует сменить прокладку между карбюратором и головкой блока. Возможно, проблема в недостаточно затянутых крепёжных гайках, но причиной может выступать и изношенный вал на дроссельной заслонке. Его потребуется сменить
Обратить внимание следует на отверстия, куда этот вал крепится. Бывает, что они изнашиваются, становятся разбитыми
В таком случае замене подлежит полностью всё устройство.
Переполнение поплавковой камеры, из-за чего излишки топлива поступают в камеру сгорания, или в ней проявляется недостаток горючего

В любом из случаев важно проверить запорную иголку, жиклёры и поплавок на предмет износа.
Недостаточное поступление горючего в карбюратор. Потребуется проверка состояния фильтра топлива и отстойника, шлангов для подачи бензина и самого бака

Если резервуар для горючего покрылся ржавчиной изнутри, то его нужно почистить при помощи каустической соды или заменить. Иначе сор будет по-прежнему поступать в систему, произойдёт засорение фильтров и основных каналов.
Превышение расхода бензина. Этот эффект может быть следствием неправильно настроенной системы подачи горючего. Устраняют проблему путём регулировки согласно рекомендациям из инструкции.

Иногда требуется полная разборка. Выполняется эта процедура в несколько этапов:

  • демонтаж. Проводится с головы двигателя;
  • удаление остатков топлива, которое может накапливать в поплавковой камере. Требуется слить его или вымокать губкой;
  • ревизия поплавкового штуцера. Если топливо капает очень медленно, то его нужно продуть воздухом при помощи компрессора;
  • прокрутка на 180° штуцера. Если манипуляция поможет перекрыть течь топлива из карбюратора, то это говорит, что бензиновый клапан ещё не изношен.

После всего требуется проверить жиклёры. Данная процедура включает:

  • откручивание и вынимание винтов, которые обеспечивают регулировку газа;
  • демонтаж верхней и нижней крышек корпуса;
  • промывку жиклёров, очистку топливного краника. Для этих целей нужно использовать керосин или бензин. Потребуется продувка воздухом из компрессора.

Важно: после всех манипуляций запчасти следует хорошо просушить, выложив на чистой ветоши на некоторое время. Сборку выполняют в обратном порядке

Если при капремонте обнаружились следы износа на корпусе, то деталь лучше заменить полностью на новую.

Плюсы с его слов:

Заявленный параметр 160 об/мин соответствует действительности.

Испытания на грунте прошли успешно, цепной редуктор цел.

Участок обработан быстрее, чем на стареньком Кроте раза в полтора.

Китаец- красивый, удобный, дешевый — 13000р.(брал с выставки), мощный 6 л.с.

Но ложка дёгтя оказалась размером с черпак и показала себя не сразу, а спустя 2 недели полива:

Фрезы буквально превратили землю в пух. Это сделало её похожей на цемент. Вода пропитала грунт, высохла и земля стала напоминать монолитный кусок застывшей глины.

В итоге на грядках страдала корневая система, которой было не просто разрастаться в такой почве.

Парень решил вернуться к своему Кроту, просто поставив новый двигатель. Познакомился с ним и услышал эту историю, когда он пришёл за двигателем.

Не всё что с первого взгляда кажется плюсом, таковым является.

Оптимальная частота вращения фрез идёт от 120 до 140 оборотов в минуту и зависит от типа редуктора. См. в инструкции к агрегату.

Не самые надёжные червячные редуктора имеют лучшие показатели вращения, это связано с простотой настройки редуктора при создании.

На втором месте идут шестеренчато-цепные коробки. В таких редукторах оптимально соотношение надежности к числу выдаваемых оборотов.

Источник

Карбюратор для мотоблока: устройство и регулировка

Карбюратор для мотоблока выступает узлом системы питания. Его задача – оптимизировать топливо до получения нужного состава.

Карбюратор требует постоянного контроля нагрузок. Для его надлежащей работы нужна регулярная проверка и грамотная эксплуатация. Многое зависит от комплектации агрегата и качества используемого топлива.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

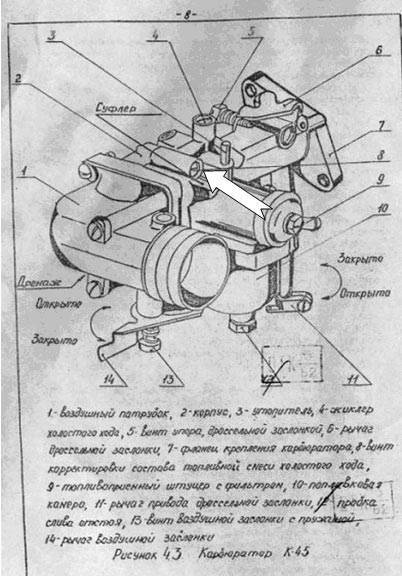

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  • Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  • Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  • Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  • После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  • При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  • Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  • Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  • Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  • Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  • Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео.

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Первый пуск и обкатка мотоблока Нева МБ-2

Первый пуск необходимо производить придерживаясь следующей схемы:

  • убедиться, что мотоблок находится в укомплектованном состоянии (высота рулевой штанги и рукояток должна соответствовать росту пользователя);
  • запускать двигатель можно только в том случае, если мотоблок расположен на ровной поверхности;
  • проверьте уровень масла и топлива в баке;
  • так же проверьте места резьбовых соединений;
  • далее можно запускать двигатель, плавно повернув ручку зажигания;
  • время холостого хода (без нагрузки и движения) должно составлять около 10 минут, затем можно двигаться с места и эксплуатировать мотоблок.

Периодом обкатки считаются первые 20 часов работы мотоблока, после которых нужно произвести замену масла

В этот период наиболее важно:

  • не работать на полном газу;
  • работать только на предварительно подготовленных почвах (не целине);
  • для культивации использовать только то количество фрез, что есть в комплекте;
  • мотоблок «Нева» МБ-2 в период обкатки можно нагружать лишь на ¾ мощности;
  • переключение передач в редукторе можно производить только при полной остановке вращения ведущего шкива;

по истечению первых 20 часов работы после первого запуска следует заменить масло в двигателе.

Что представляет собой мотоблок Нева 2

Мощный мотоагрегат производства компании «Красный октябрь» комплектуется тремя вариантами двигателя для мотоблока:

  • Бензиновый мотор производства Калужского завода, чаще всего используется модификация ДМ-1, ДМ-2, мощностью 6 и 7 л.с. соответственно. Первый работает на А-76, второй — на А-95. В этом случае к индексу мотоблока по инструкции добавляют букву «К»;
  • Американские моторы компании Briggs & Stratton. Версия мотоблока с индексом «Б» считается самой надежной и удобной в обслуживании, даже безо всякой инструкции;
  • Субаровские моторы, при комплектации ними мотоблоку Нева присваивают индекс «С». Двигатели имеют аналогичную мощность в 6-7 лошадей, но есть и дизельные версии с колоссальным вращающим моментом. Наиболее капризные в обслуживании и эксплуатации, все операции, даже заправку топливом и запуск, необходимо выполнять только по инструкции.

О том, какое конкретно топливо используется для определенной модели мотоблока, необходимо уточнять по паспорту и инструкции по эксплуатации. Например, попытка заправить субаровский мотор 92-м бензином в процессе эксплуатации может привести к прогару поршневой системы, а мотоблоки с американскими Бригсами зачастую получали серьезные проблемы с запуском и управлением оборотами двигателя из-за большого количества грязи в отечественном топливе.

  • Масса агрегата в заправленном состоянии достигает 100 кг. Это средний показатель для большинства мотоблоков, китайские тяжелые версии могут достигать 150-180 кг;
  • Мощность мотора -6 л.с., при вращающем моменте 180 кГ?с, для дизеля момент увеличен до 220 кГ?с;
  • Глубина вспашки по инструкции, при использовании штатного плуга, на мотоблоке достигает 200 мм, максимальная ширина боронования 170 см.

Машина может пахать, бороновать, выкапывать картофель, посаженный в грядках, чистить снег и еще много чего, при условии использования штатных насадок, предусмотренных инструкцией по эксплуатации.

Это интересно: Мотоблоки Kipor: характеристика, модельный ряд и инструкция по применению

Настройки топливного узла на «Неве»

Модели МБ-1 и МБ-2 данного производителя хорошо знакомы владельцам мотоблоков. Они укомплектованы карбюраторами К-45 или их модификациями. Но в любом случае принцип настройки одинаковый:

  1. Вкручивание до упора заводских винтов, которые предназначены для регулирования интенсивности подачи газа (минимум и максимум).
  2. Откручивание (делается по очереди).
  3. Запуск и прогрев.
  4. Корректировка работы двигателя на минимальных холостых оборотах. Если нужно, то снова выполняются предыдущие 2 этапа. Делать это нужно повторно до тех пор, пока работа мотора на самых низких холостых оборотах не будет стабильной.

Бывает, что даже многократные манипуляции не обеспечивают нужного эффекта. Это может свидетельствовать о том, что винт настройки и установки газа нужно полностью выкрутить и установить обратно. Делать это следует до тех пор, пока двигатель не возобновит нормальный цикл.

Тип подвески — склизовая или катковая?

Да. Плюс склизовой подвески в том, что распределение давления на гусеницу равномерное по всей гусенице. У нас нет провалов, гусеница полностью натянута. На катковой подвеске есть точки давления – где каток, там и давит. В остальных местах гусеница проседает и теряет пятно опоры. Таким образом, склизовая подвеска увеличивает скорость по глубокому снегу. Еще плюс : склизовая подвеска максимально открытая и снег из нее выходит хорошо по сравнению с катковой. Есть большой минус склизовой подвески: если она не смазывается снегом, она начинает гореть и накладку склиза можно убить за 1 поездку, сжечь, стереть просто.

Обслуживание

Чтобы сельхозтехника исправно работала, ей необходимо периодически проводить ревизию. Обслуживание топливного узла сводится к чистке карбюратора мотоблока, проверке загрязнённости воздушного фильтра и элементов тонкой очистки бензина. Учитывая, что ДУ обеспечивает подачу горючего, а, следовательно, приводит в движение сам мотокультиватор, нужно внимательно следить за состоянием этого механизма, правильно ухаживать за ним и своевременно проводить ремонт.

Постоянный мониторинг состояния ДУ позволит предотвратить серьёзное повреждение чувствительных компонентов. Кроме регулировки холостых оборотов, проводят регулярную очистку как наружной поверхности, так и внутренних полостей. Во время ревизии проверяют состояние подвижных деталей и калибровочных жиклёров. Первые подвержены истиранию при взаимодействии друг с другом, а вторые забиваются грязью. Если при разборке обнаружены отклонения геометрических размеров, изношенные детали подлежат замене.

Регулировка карбюратора мотоблока Каскад — пошаговая инструкция

Топливный кран собирается и возвращается на прежнее место. Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах. Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер смотрите рисунок , с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение.

Устройство и этапы регулировки карбюратора

Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора — полностью прекращаться. Эти особенности говорят о полной работоспособности детали. Детали на рисунке: 1 — штуцер, подводящий горючее; 2 — верхний корпус; 3 — заслонка дросселя; 4 — игла малого газа; 5 — жиклер; 6 — нижний корпус; 7 — воздушная заслонка; 8 — винт, фиксирующий стяжку; 9 — игла максимального газа; 10 — распыляющий элемент; 11 — поплавок; 12 — клапан подачи горючего. Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка.

В идеале, он должен варьироваться от 3 до 3. Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ. Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус.

Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя. После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе.

Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием , так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1. Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

  • поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
  • поплавковой металлической камеры с хромированными внутренними полостями;
  • дополнительной камеры, требуемой для смешивания горючего с воздухом;
  • конструкции распределения топлива, оборудованной диффузором;
  • регулируемой заслонки дросселя;
  • топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Регулируем карбюратор КМБ-5 на мотоблоке Нева


Предоставленная схема позволит легко и просто собственными силами отрегулировать карбюратор модели КМБ-5 к мотоблокам Нева. Данная инструкция весьма понятна и проста. Выполняя четко каждый пункт, вы сможете легко возобновить работу данного устройства. Слово «карбюратор» производное от латинского «carboneum», переводящегося как углерод. Карбюратор для мотоблока выполняет функцию регулировки потока горючего и воздуха, оптимизируя при этом функциональность двигателя при постоянных оборотах и нагрузках.

Более 100 лет прошло с того времени, когда в столице Германии компания Siemens-Schuckert-Werke of Berlin выпустила первый запатентованный электрический мотокультиватор «Bodenfrasen». Со временем мотоблоки модифицировались и усовершенствовались, результатом этого стало появление бензиновых моделей. Основой двигателя такого вида стал карбюратор. Прямая задача этого элемента системы питания минитехники состоит в насыщении воздуха бензином (поскольку он состоит на 85% из углерода).

Особенности устройства карбюратора мотоблока

В роли мотоблока выступает мощный силовой агрегат небольшого размера, который имеет дополнительное оборудование, позволяющее выполнять разнообразные функции. В основе подобной конструкции заложен бензиновый двигатель. Кстати, он может быть электрическим или дизельным. В основные части входит карбюратор, выполняющий функцию воспламенения топлива.

В моноблоках часто установлены такие типы:

  1. Роторный. Данный тип встречается в двигателях с небольшой мощностью.
  2. Плунжерный. Состоит такой вид карбюраторов из множества элементов и идеально подходит для мощных моторов.

Процесс работы осуществим из-за наличия поршня, бака с топливом, трубки Венури, соединяющего фитинга и игл разнооборотистых.

В этом видео вы узнаете, как отремонтировать двигатель Каскада:

Само функционирование проходит таким образом:

  • движение поршня к вверху создает вакуум;
  • карбюратор впитывает воздух, проходящий под давлением через трубку Вентури;
  • образованное пространство без воздуха помогает топливу из бака попадать в двигатель, где оно проходит между иглами и поступает в гнездо выпускной трубки;
  • надавливание на рычаги газа открывает доступ к топливу, которое контролируется основной иглой.

Мотоблоки Каскад с карбюраторами КМБ 5 считаются облегченной моделью. В ней устанавливается данное устройство для оптимизации функциональности двигателя. Подробней можно узнать о мотоблоке Каскад и регулировке карбюратора КМБ 5 на видео.

Очистка карбюратора

Чтобы отрегулировать уровень, карбюратор на мотоблок предварительно полностью очищают от грязи. Перед началом работ сливают топливо из бензобака. Для этого отвинчивают дренажную пробку либо снимают подающий шланг. Бензин сливают в чистую канистру или пластиковую тару. Перед обратной заливкой горючую жидкость желательно пропустить через фильтр. После опустошения топливного бака демонтируют подающий шланг, его высушивают и продувают сжатым воздухом.

ДУ закреплено непосредственно на головке блока цилиндров. Чтобы снять дозирующий механизм, с него демонтируют воздушный фильтр с подающим патрубком. Затем отсоединяют привод дроссельной заслонки, откручивают крепёж, вынимают карбюратор из посадочного места. Очистка ДУ:

  1. Разбирают корпус фильтра-отстойника. В нижней части откручивают фиксирующий болт, вынимают стакан. Внутри него вычищают маслянистые отложения, всё тщательно протирают и сушат.
  2. В нижней части корпуса сделана поплавковая камера. В её центре расположен главный топливный жиклёр, который выкручивают отвёрткой. Под ним находится небольшая втулка, которую также извлекают. Чтобы снять поплавок с закрывающей иглой, пассатижами извлекают опорную ось.
  3. Корпус карбюратора (с предварительно снятыми пластиковыми деталями) и жиклёры на сутки помещают в ацетон или уайт-спирит. Полимерные компоненты промывают чистым бензином, чистят мягкой щёткой, затем тщательно высушивают.
  4. Отмокшие детали очищают от налёта ветошью, а дозирующие отверстия – тонкой иглой или проволокой.
  5. Сборку выполняют в обратном порядке.

Регулировка центробежного регулятора и карбюратора мотоблока Нева МБ-2К

Просто столкнулся с проблемой по настройке мотоблока Нева МБ-2. Во время эксплуатации, протирал тряпкой тягу центробежного регулятора и видать не сильно был затянут болт, — в общем она провернулась. После этого долго пытался наладить, пока не получилось. Попытаюсь описать, как я регулировали, как это работает.

Начну с центробежного регулятора. Его назначение поддерживать постоянную частоту вращения коленчатого вала двигателя при изменении нагрузки на вал. Т.е. для того чтобы мотоблок не заглох, когда Вы к примеру пашете. При этом через колёса, редуктор, шкив, ремень, шкив двигателя начинает притормаживать двигатель и если бы не центробежный регулятор, то двигатель заглох. Ведь у нас нет возможности как у машины давить всё больше на газ. Конструкция продумана очень грамотно.

После того как двигатель завели, раскручиваются грузики регулятора. Они за счёт центробежной силы разъезжаются, раскрываясь как цветок, и на штоке смещается вперёд, поворачивая рычаг регулятора. Теперь, если мы будем нагружать двигатель, при этом вращение двигателя начнёт замедляться. При этом скорость вращения грузиков снизится также, они начнут складываться (прикрываться как цветок) и рычаг регулятора начнёт возвращаться назад, что приведёт к повороту через рычаг центробежного регулятора, тягу, дроссельную заслонку карбюратора на увеличение расхода топлива, т.е. добавит газу. Т.е . выставив ручку газа в определённое положение, мы можем теперь не беспокоится, что двигатель при нагрузке заглохнет. Как только мы уменьшаем нагрузку, грузики опять расходятся и поворачивают через все тяги дроссельную заслонку теперь на уменьшение газа. В этой всей линейке есть ещё одна пружина. При увеличении газа она через трос и скобу в форме буквы «Г» растягивается и противодействует поворачиванию дроссельной задвижки в сторону уменьшения газа.

Дальше. Т.к. обороты «гуляют» при открытии полностью воздушной заслонки, то выходит бедная смесь. Необходимо её отрегулировать. Вкручиваем до упора винт корректировки рабочей смеси холостого хода. Теперь выкручиваем на полтора оборота этот винт и заводим двигатель. Устройство карбюратора таково, что при вкручивании винта мы перекрываем воздушный канал и увеличиваем количество бензина в двигатель. Т. е. обогащаем смесь, а если выкручиваем винт, то добавляем больше воздуха, поэтому обедняем смесь. Теперь при полностью открытой воздушной заслонке пытаемся вращением винта добиться максимально устойчивых оборотов, снижаем газ до минимума и опять пытаемся добиться минимально низких, но устойчивых оборотов двигателя.

Теперь смотрим еще одну немаловажную часть — винт упора дроссельной заслонки. При выведенном газе, он должен упираться в плату карбюратора. Теперь плавно выкручиваем его и добиваемся минимальных оборотов. Этот винт даёт закрыться дроссельной заслонке на определённый угол. Теперь можно и испытать в деле мотоблок. Дав ему прогреться под нагрузкой можно по свече узнать правильно ли отрегулирована рабочая смесь. Т. к. поработав на холостом ходу, Вы этого не увидите.

Определение проблем в работе двигателя по внешнему виду свечей зажигания.

Надеемся, что данная статья поможет Вам правильно подобрать свечу зажигания и определить состояние вашего двигателя. По внешнему виду электрода свечи зажигания можно определить состояние двигателя, пригодность калильного числа свечи зажигания, а также действительно ли карбюратор и угол опережения зажигания отрегулированы должным образом.

Мокрые электроды свечи зажигания (рис. 1-2) могут быть следствием одной из следующих причин:

(а) Очень богатая воздушно-топливная смесь (много топлива, мало воздуха). (б) Неисправность системы зажигания. (в) Попадание масла в камеру сгорания (изношенные: поршневые кольца или направляющие втулки клапана).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
