Как закрепляется пилка в зажимах лобзика: виды пилкодержателей, а также как вставить полотно в каждый из них, как вытащить сломанную и что делать если не держится

Профилактика или как продлить срок службы инструмента

Срок реальной работы электролобзика (метраж пропилов) зависит от двух факторов: качество самого инструмента и условия использования. Бережное использование включает несколько простых правил.

Электролобзик должен использоваться по назначению. Преимущественно для коротких пропилов под паз/шип, распила тонкого листового материала, фигурной распиловки (дуги, окружности, орнаменты). Несмотря на маркетинговые заявления о том, что ручной электролобзик пилит брус сечением 100х100, это задача не для него. Оптимально – доска толщиной до 30 мм, изредка немного более. Для распила толстого материала есть циркулярные пилы, цепные электрические пилы, цепные бензопилы и пилорамы.
Следует использовать только качественные, всегда острые пилки. С плохой, инструмент работает с большой нагрузкой и перегревом, больше времени, быстрее изнашивается.
Нельзя перегревать электродвигатель. При долгой непрерывной работе, надо делать паузы, давать остыть лобзику.
Хранят инструмент в сухом помещении, желательно закрытом от попадания пыли через вентиляционные отверстия на контакты коллектора (под щетки) и другие детали.
После продолжительного использования, при появлении повышенного шума, сухих стуков и скрипов, следует смазать механизм редуктора.
При появлении повышенного искрения под щетками, использовать инструмент нельзя. Нужно срочно менять щетки. В противном случае, после некоторого время работы с большой искрой, выгорают медные пластины контактов коллектора, и замена щеток уже не поможет.

Ремонт зажима пилки

К всеобщему сожалению, многие производители электроинструмента, зачастую экономят на материалах, что снижает срок эксплуатации выпускаемых устройств. Периодическим поломкам подвержен и зажим для пилки электролобзика, на который приходиться серьезное давление при работе. Ниже, мы расскажем, что может случиться с колодочным креплением и каким образом можно устранить поломку.

При продолжительной эксплуатации лобзика, в связи с нагрузками на узел крепления полотна, колодочный зажим может серьезно деформироваться. Повреждения могут быть незначительными, выраженными легкой деформацией колодки, и очень серьезными, превращающими деталь в бесполезный кусок металла.

Самым простым вариантом восстановления работоспособности своего лобзика, будет покупка и установка новой, идентичной колодки. Подобный элемент можно найти на строительных рынках, в магазинах инструментах. Благо, встречаются такие детали, довольно часто. При этом, не факт, что качество нового крепления, будет лучше или хотя-бы не хуже старого. Главное, что инструментом можно будет работать. Видео, по установке новой колодки смотрите далее.

Более долгий и надежный вариант подойдет продвинутым мастерам с опытом и набором необходимого оборудования. Следующий способ заключается в том, чтобы сделать пилкодержатель для электролобзика своими руками. Для изготовления собственной колодки, потребуется:

Кусок стали: 18x15x15 (длина, ширина, высота)
Ножовка по металлу
Болгарка с диском по металлу (желательно алмазным)
Дрель со сверлом по металлу на 4 мм
Тиски
Линейка или штангенциркуль

Процесс изготовления предельно понятен для бывалого жестянщика, но для большей наглядности демонстрируется в следующих фото.

Если у Вас не достает навыков в работе с металлом, рекомендуем отдать следующий чертеж в ближайшую токарную мастерскую, где деталь изготовят на заказ.

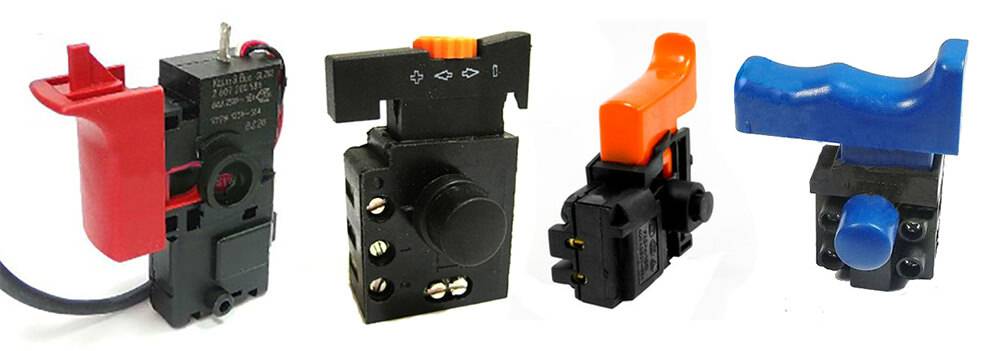

Замена пусковой кнопки

Когда инструмент перестает реагировать на команду подачи энергии, первым делом стоит проверить пусковую кнопку, прозвонив её мультиметром. Убедившись в неисправности элемента, отсоединяем его контакты и вынимаем его из корпуса. На данном этапе, есть 3 варианта развития события:

Кнопку можно попробовать разобрать и починить самостоятельно.
Соединить провода напрямую и запускать инструмент путем включения вилки в розетку.
Поискать подходящую кнопку в специализированных магазинах или рынках, и заменить.

В случае выбора последнего варианта, вся сложность будет в поиске, так как пусковой курок должен быть абсолютно идентичным стандартному. Возможно Вам повезет и необходимый элемент найдется в ближайшем магазине. Все зависит от места и модели инструмента. Процесс установки, полностью соответствует съему, только в обратном порядке. Соединяем провода с контактами и закручиваем корпус устройства.

Виды креплений и способы установки пилок

У разных инструментов держатель пилки для электролобзика может отличаться конструкцией крепления. Оно находится на подвижном штоке и вместе с ним подвергается большим нагрузкам при работе прибора, которые становятся критическими при использовании неправильно подобранного или затупившегося лезвия

Поэтому так важно правильно подбирать пилку, следить за её состоянием и вовремя производить замену

Шток с держателем для пилки Источник drel-master.ru Первые подобные инструменты имели не слишком удобные крепления, но производители постоянно старались сделать этот узел максимально простым и автоматизировать процесс установки режущего полотна, чтобы привлечь внимание потребителей к своей продукции. В результате появились разные виды пилкодержателей, благодаря которым работа электролобзиком стала гораздо комфортнее

Принцип крепления пилок у всех современных устройств основан на использовании механизмов, которые зажимают и удерживают хвостовик в стабильном положении. Но сам процесс установки различается в зависимости от вида держателя.

Быстрозажимные держатели

Самыми современными и удобными на сегодняшний день являются быстрозажимные крепления, которыми оснащается большинство бытовых электрических лобзиков. Механизм приводится в действие простым нажатием на фиксатор – кнопку или рычаг, в результате чего прорезь крепления разжимается, а при возвратном действии вновь сжимается. В эту прорезь и вставляется до упора хвостовик. Ничего сложного нет и в том, как поменять пилку на электролобзике: изношенная легко вынимается из разжатого крепления, а на её место встает новая.

Быстрозажимное крепление с боковой кнопкой Источник onlinetrade.ru

Возможные проблемы

Электролобзик – достаточно надежный электрический прибор, все его узлы при нормальной эксплуатации могут довольно долго работать без каких бы то ни было перебоев или помех

Но держатель пилок даже при самом осторожном обращении обречен на поломки и в конечном итоге замену, не говоря уже о пилках, замена которых – естественное и необходимое мероприятие

Одной из проблем остается определение степени затягивания креплений полотен

Его нельзя перетягивать – это может стать причиной поломки полотна, но и недотянуть тоже нельзя, в таком случае полотно болтается, и произвести точный пропил с его помощью невозможно, может оно и вылететь во время работы из пилкодержателя.
Со временем, при интенсивной работе болты крепления пилки приходится заменять, стираются грани и их становится трудно заворачивать, реже встречается срыв резьбы болта или в самой колодке, в последнем случае устройство придется заменить.
Невнимание к состоянию пилки может стать причиной перегрева двигателя или выхода из строя штока лобзика. Полотна с тупыми зубьями лучше выбрасывать сразу, а не откладывать «на черный день», качественная работа инструмента с ними невозможна.

Если пилка окажется погнутой, надеяться на качественную работу также не стоит, пропил будет уводить в сторону.

Работа с тупой или погнутой пилкой может вызвать обугливание древесины, это также один из признаков перегрузки прибора.
В лобзиках устанавливается направляющий ролик, если его вовремя не смазать, это может привести к заеданию узла и, как следствие, перегрузке двигателя электролобзика. В особо запущенных случаях ролик приходится заменять.

следить за положением электрического шнура;
следить за чистотой воздухозаборных отверстий, подающих воздух для охлаждения электродвигателя;
периодически охлаждать агрегат, например, погоняв его некоторое время вхолостую;
не производить пиление с излишним усилием, это может стать причиной зажима пилки, выхода из строя штока или зажимного устройства.

О том, как вставить пилку в лобзик, смотрите в следующем видео.

Замена пусковой кнопки

Если Вы хотите произвести ремонт кнопки электролобзика самостоятельно, рекомендуем ознакомиться с нижеприведенным видеороликом, в котором данный процесс демонстрируется очень подробно.

Каким может быть пилкодержатель

Пилкодержатель — самая уязвимая деталь в рассматриваемом агрегате. Именно он подвергается самым большим нагрузкам в процессе работе, и соответственно выходит из строя.

Материал для пилкодержателя обычно используют самый качественный, но не все производители заботятся об этом, поэтому велик процент замены узла на лобзиках.

Есть три типа держателя, и каждый имеет свои особенности, как установить пилку в электролобзик.

Пилкодержатель

Крепление с зажимом на болтах (колодочное)

Это первый вариант, который начали использовать на электрических лобзиках. Практически все современные производители уже отказались от колодочного крепления, поскольку замена режущей части в данном случае — процесс трудоемкий: открутить два болта, поставить пилку, а после обратно закрепить их. Для операции нужно иметь при себе шестигранный ключ.

Быстрозажимное крепление

Применяется на многих современных лобзиках. Процесс замены полотна занимает не больше минуты, поскольку необходимо только нажать на специальную кнопку для ослабления зажима, и вставить туда новую пилку.

Радиальный зажим

Самый простой тип крепления. Применяется на новых моделях лобзиков. Для упрощения работы снабжен пружиной, которая возвращает кулачки в начальное положение.

О пилках

Пильное полотно относится к расходным материалам, – в процессе работы тупится, стачивается. Возможны деформации в силу нерасчётных нагрузок. Основное деление режущего инструмента, – по виду обрабатываемого материала:

Древесина и изделия на её основе. Резак отличается повышенной толщиной. Размер зуба до 6мм. Разводка в пределах 1мм. Длина полотна 60

150мм. Маркировка аббревиатурой HCS. На боковой поверхности выполняется надпись «по Дереву» или «for Wood».

Повышенной точности способствует уменьшение величины зуба до 3мм, небольшой развод в стороны. Надпись «clean for Wood».

Читать также: Инверторные генераторы для сварки

Металл. Отличаются от «деревянных» пилок длиной (

50мм), мелким зубом (до 1

1.5мм), волнообразная разводка. Надпись «metal» или «металл». Маркировка HSS. Пластик. Средний зуб (

3мм), небольшая разводка. Надпись «special for Acrilic».

Выпускаются пилки по керамике, стеклу, гипсокартону и другим материалам. Различаются по геометрическим параметрам и режущей частью, – вместо зубцов нанесено абразивной покрытие. Представлены универсальные модели, работающие с деревом, металлом и пластиком. Фигурный рез осуществляют узкими пильными полотнами.

Единственная конструктивная часть, объединяющая пилки, – хвостовик, предназначенный для фиксации в электроинструменте.

Типы хвостовиков

Изначально, на рынке было представлено 5

6 видов концевых частей пильных полотен. Со временем, остались наиболее популярные:

U–образный хвостовик. Или, другими словами, американский тип крепления. Использовался для лобзиков, разработанных североамериканскими производителями. Своим названием, по геометрии, обязан дугообразной выемке на конце пилки. Дополнительный элемент фиксации – отверстие на хвостовике.
T–образный (крестообразный). Европейский тип фиксации. Первопроходцы – конструкторы немецкой фирмы Bosch. По форме, окончание пилки напоминает крест.

Пилки с подобными хвостовиками широко представлены на рынке, поэтому проблем с выбором режущего инструмента быть не должно.

Видео описание

Процесс замены оснастки в электролобзике с колодочным креплением показан в видеоролике: Если в быстрозажимных креплениях пилка автоматически фиксируется в нужном положении, то в колодочных его нужно контролировать, что для многих является ощутимым минусом, так как отнимает время

Кроме того, важно правильно определить степень затяжки болтов. При чрезмерном зажиме полотно будет очень напряжено и может сломаться

А при слабом будет выпадать или болтаться в гнезде, и работа лобзиком станет невозможна.

Второй проблемой таких креплений является стирание шлицов на болтах при интенсивной работе и частой замене пилок. Нередко происходит и срыв резьбы крепежа или колодки, появление трещин на её корпусе. В основном это случается с инструментами, произведенными в Китае из некачественных материалов. Испорченную колодку нельзя отремонтировать, можно только заменить.

Замена полотна на ручных лобзиках

Для выполнения чистовых работ или выпиливания декоративных поверхностей применяются ручные лобзики. Установка пильного полотна на них не схожа с заменой лезвия на электрическом инструменте. Здесь все происходит намного проще. Фиксация осуществляется методом натяжения с последующей фиксацией гайками. Для установки необходимо выполнить следующие действия:

Открутить фиксирующую гайку расположенную ближе к рукоятке.
Вставить полотно зубцами вниз и закрутить фиксирующую гайку.
Слегка надавливая на края корпуса лобзика завести полотно в переднее посадочное отверстие зафиксировать его.

Посмотрев видео можно ознакомиться с нюансами выбора ручного лобзика, узнать какая модель из представленных на сегодняшний день на рынке лучше, а также как правильно установить пильное лезвие на ручной лобзик.

Какие бывают формы пилок?

Исходя из особенностей формы зубьев и их расположения, выделяют следующие разновидности пилок для лобзикового станка по дереву.

Стандартные (Standard Tooth или Regular) – классический вариант пилки, в которой все зубцы имеют одинаковый размер, одно направление и равную удаленность друг от друга. Полотно обеспечивает чистый и аккуратный срез при медленных и средних скоростях подачи.
Полотна с пропущенным зубом (Skip-tooth Blades) – пространство между зубцами обеспечивает эффективный отвод стружки, увеличивает скорость реза, предотвращает перегрев пилки и пригорание деревянных кромок. Такие лезвия рекомендуют использовать тем, кто только начинает осваивать выпиливание на лобзиковом станке.
Пилки со сдвоенными зубцами (Double-tooth Blades) – режут немного медленнее, но оставляют идеально гладкую поверхность среза. Пилка не перегревается, что позволяет избежать припаливания кромки и заклинивание лезвия. Их рекомендуют использовать на лобзиковых станках с увеличенным ходом пилки.
Пилки с обратным зубом (Reverse Skip-tooth) – часть зубьев в таких полотнах – обратнонаправленная, благодаря этой особенности при возвратном движении лезвие подрезает изнаночную сторону древесины, что уменьшает вероятность сколов.
Зубья в форме короны (Crown Tooth) – пилки обеспечивают чистый срез, без сколов и других дефектов. Используются преимущественно для работы с твердыми породами древесины, также их применяют для резки пластика и оргстекла. Когда пилка затупилась, ее можно перевернуть и использовать свежий комплект режущих зубьев.
Спиральные пилки (Spiral) – имеют винтовое полотно, позволяющее резать в любом направлении без необходимости поворачивать заготовку. Из-за широкой линии распила ими сложно вырезать плавные и филигранные изгибы. Такие лезвия имеют ограниченное применение: обычно их используют для создания ажурной резьбы.

Советы по выбору пил

При замене пилки важно знать, что и на что вы собираетесь менять. Даже если вы работаете только с древесиной, то замена пильного полотна может понадобиться из-за износа старого или смены толщины бруса

Выбирая пилу для работы лобзиком, стоит знать, какой материал будет ею обрабатываться. Для мягких материалов подойдут инструменты из высокоуглеродистой стали.
Если вам нужно получить прямой спил, то следует выбрать прямую пилу с широкими зубьями.
Для спилов по форме применяются тонкие модели.
Ламинат рекомендуется резать специальными приборами, которые имеют обратный наклон.
А вот инструменты по металлу, как правило, не бывают прямыми, их зубцы имеют разный размер.
Для стали рекомендуется применять инструмент в форме волны.
Для керамики подойдут пилки, которые совсем не имеют зубцов (с карбидным напылением), а вот для пластика необходимы средние зубцы.
Не выбирайте короткие модели. По правилам, пила должна выходить из распильного материала.
Не используйте инструмент со слишком крупными зубцами, это может повредить материал.

Пилка для электролобзика из биметаллического материала

Советы

Для того чтобы электрический лобзик безотказно работал как можно дольше, следует придерживаться простых правил эксплуатации. А именно:

нельзя слишком сильно затягивать фиксаторы полотен

Это может привести к срыву резьбы и преждевременному выходу их из строя;

необходимо обращать внимание на состояние пильного полотна. Его затупление может привести не только к потере качества пиления, обугливанию торцов заготовки, но и к перегреву и выходу из строя электромотора;

смазывать ролик электролобзика согласно рекомендации производителя

В противном случае это привет к перегреву и заклиниванию двигателя;

не давить на инструмент слишком сильно. В этом случае можно повредить зажим пилы;

не перегревать инструмент. Так как электромотор имеет воздушное охлаждение, периодичность его непрерывной работы составляет 20-30 минут в зависимости от мощности и модели.

Крепление

Фиксацию пильного полотна, как упоминалось выше, осуществляют тремя видами фиксирующих механизмов:

Быстрозажимной. Из названия видно основное преимущество – быстрая смена режущего инструмента. Но отмечены недостатки:

Механизм работает только с «родными», специально для него разработанными, видами хвостовика. Другие типы не подойдут.
Есть ограничения по геометрическим параметрам пилок, – по ширине и толщине.

механизм, – пластиковая ручка-колодка (рычаг), оттягивается внутрь лобзика, освобождается шток;
вставляется пилка до упора, хвостовиком в прорезь;
колодка отпускается, – пильное полотно зафиксировано.

СОВЕТ. Из практического опыта: случаются зажимы пилки, возникающие из-за нештатных режимов резания (приложение излишних усилий, криволинейный рез широким полотном). Колотить, применять плоскогубцы и другие «зверские» приёмы – это лишний труд и риск повредить инструмент. Проще, аккуратно разобрать сам лобзик и разблокировать обнажённый механизм фиксации.

2. Колодочное винтовое крепление. Кстати, надо отметить, – для этой системы подходят все виды хвостовиков. Порядок установки пилки:

фиксирующие винты должны быть ослаблены, – защитный кожух сдвигается и ключом откручиваются (два-три оборота) резьбовые элементы;
в паз (прорезь), режущей частью от лобзика, в направлении распила, устанавливается пилка;
винты (расположены фронтально, снизу инструмента) затягиваются шестигранным ключом (должен идти в комплекте);
кожух возвращается на место.

Основной минус, проявляющийся сразу или со временем, – неточная фиксация по направлению резания. Полотно уводит в сторону. Другой минус, – срыв резьбы при излишних усилиях затягивания. Третий отрицательный фактор, – выход из строя опорной колодки. Найти её на замену почти всегда невозможно, приходится вытачивать самостоятельно.

3. Боковое винтовое крепление (на замках). Занимает промежуточное положение по удобству смены пилки между колодочной фиксацией и быстрозажимным механизмом. Этапы работ:

раскручивается боковой винт;
хвостовик устанавливается в раскрывшийся паз;
визуально и на ощупь выставляется полотно;
винт закручивается обратно.

Точность установки зависит от начальной заводской сборки. С течением времени отдельные элементы изнашиваются, появляется люфт, пилка начинает гулять.

Как вставить пилку в электролобзик

Более чем за 30 лет активного существования на рынке инструментов, электрический лобзик претерпел множество изменений, которые не обошли стороной и зажимную конструкцию. Современные и устаревшие модели устройств, имеют идентичное строение и колоссальные различия в деталях. На сегодняшний день, крепление пилки в электролобзике может быть представлено в 3-х вариациях: колодочное, винтовое и быстрозажимное. Первые 2 типа, можно отнести к одной группе, а последний, разделить на 3 распространенных механизма. Давайте разберемся, что представляет из себя каждый вид крепления, как им пользоваться.

Колодочное крепление

Одна из наиболее распространенных разновидностей зажимов пильного полотна. Состоит из колодки и двух винтов, подтягивающих её к подвижному штоку. Из плюсов данного элемента, можно выделить его универсальность. Винты крепления пилочки эл лобзика имеют приличный запас затяжки, что позволяет устанавливать в устройство полотна с разными типами хвостовиков. Негативным моментом при использовании подобного зажима, может быть перекос пилки во время установки, что может осложнить работу и стать причиной поломки инструмента.

Замена пилки в колодочном креплении происходит достаточно просто. Шляпки винтов, обычно заточены под небольшой шестигранник, который идет в комплекте с устройством и располагается на корпусе или кабеле. Первым делом, необходимо поочередно ослабить винты (не откручивая полностью) и вынуть старую пилку. Когда крепежный элемент будет свободен, вставляем в него новое пильное полотно (зубчиками вперед) и поочередно, равномерно затягиваем болты. Закручивать лучше плавно, по пол оборота один, и так же второй. При этом проверяйте, чтобы пилка стояла под углом ровно в 90° по отношению к подошве лобзика. Затянув полотно с достаточной силой, можно приступать к работе.Винтовое крепление

Более удобный и надежный вид крепления, как и предыдущий, может фиксировать пилки с разными типами хвостовиков. Имеет всего один зажимной винт, расположенный сбоку. Несомненным плюсом является относительно простая и быстрая замена пилки, по сравнению с колодочным креплением. Фиксация полотна вполне ровная, но проверить угол при установке будет не лишним.

Установка лезвия в подобный зажим, предельно проста. Первым делом ослабляем фиксирующий винт и вынимаем ненужное полотно. Далее, вставляем новую пилку в пустой паз и постепенно затягиваем, периодически оценивая ровность её расположения. Не стоит производить через-чур сильную натяжку, так как затянутая до предела пилка будет довольно сильно вибрировать при работе, понижая качество распила.Быстрозажимное креплениеКак можно понять из названия, данный вид крепления самый удобный. Он не требует специального ключа и позволяет заменить пилку за несколько секунд. К сожалению, небольшие плюсы экономии времени, перекрываются достаточно весомыми минусами. Во-первых, оно не универсальное. Установить в него можно только полотна с определенным типом хвостовиков. Во-вторых, надежность фиксации в большинстве моделей, оставляет желать лучшего. Разумеется, оригинальные электролобзики проверенных брэндов, имеют качественную быстрозажимную систему, но и та рано или поздно приходит в негодность. Уникальные компоненты механизма, вызывают серьезные затруднения при ремонте, делая его практически невозможным.Все-же, несмотря на отрицательные стороны быстрозажимного крепления, оно значительно ускоряет процесс работы с разными типами материалов и имеет весомое право на существование. Всего существует 3 подвида данного устройства, различаемые расположением рычагов: фронтальный, боковой и радиальный.Чтобы понять, как поменять пилку в лобзике в быстрозажимным креплением, достаточно повторить пару элементарных действий. Отгибаем подвижный рычаг, и удерживая его пальцем, вставляем хвостовик полотна в паз. Когда хвостовик будет погружен, отпускаем рычаг и слегка доводим пилку. Механизм должен защелкнуться, издав характерный щелчок, что будет свидетельствовать о готовности инструмента к работе. Чтобы получить более четкое представление, рекомендуем посмотреть нижеприведенное видео, как вставить пилку в электролобзик.

Замена штока

Процедура по извлечению испорченного штока с установкой нового, достаточно тривиальна и сводиться к банальному разбору инструмента. В зависимости от конструкции электролобзика, получить доступ к элементу можно путем откручивания передней панели или боковой, если первая отсутствует. Неисправный шток вынимается и на его место ставиться новый

При установке следует обратить внимание на подвижные металлические части, расположенные на основании штока. Их необходимо расположить таким образом, чтобы они попадали в пазы верхнего крепления и металлической рамки служащей основанием штока

Собранную конструкцию, необходимо обильно смазать густой смазкой, такой как литол-24.

Более наглядную демонстрацию замены штока, можно увидеть в нижеприведенном видеоролике про ремонт лобзика фиолент своими руками.

Все что нужно знать о том, как закрепляется пилка в зажимах лобзика и что делать, когда ломается пилкодержатель
