Как заменить приводную звездочку на бензо пиле

Как открутить звёздочку на бензопиле

Вариант со стационарным венцом

Порядок действий как снять ведущую звездочку с бензопилы может немного изменяться в зависимости от модели, но в целом он такой:

1. Штатным ключом открутите крепления крышки шины.
2. Ослабьте натяжитель цепи, после чего снимите саму цепь и шину, освободив звездочку для бензопилы.
3. Снимите воздушный фильтр. Это нужно не для всех моделей, но примерно в 80% случаев такая операция обязательна.
4. Необходимо получить доступ к поршню. Для этого выкрутите свечу зажигания.
5. Нужно поднять поршень в самую верхнюю точку – делать это нужно вручную, тихонько вращая звездочку на бензопилу.
6. Когда поршень поднят, необходимо его зафиксировать. Для этого нужен поршневой стопор, а если его нет – мягкая веревка. Ее максимально плотно утрамбовывают в канал, чтобы блокировать ход поршня.
7. Для того, чтобы снять звездочку, используйте съемник сцепления или обычный ключ рожкового типа, но только в том случае, если позволяет конструкция. Использовать привычные для многих зубило и молоток категорически запрещается.
8. Выкручивание муфты производится по часовой стрелке.
9. Производится замена ведущей звездочки на бензопиле на новую.

Порядок сборки производится в обратной последовательности, при этом закручивание муфты делается против часовой стрелки.

Такой общий порядок действий, как снять звездочку с бензопилы китайского или любого другого производства в варианте со стационарным венцом.

Вариант со сменным венцом

В этом случае порядок действий полностью аналогичен вышеописанному способу, за единственным исключением – в случае выход из строя зубцов на венце, меняется только венец. Но звездочку все равно придется снимать, т.к. иначе доступ к нему будет невозможно получить.

Устройство ведущей звездочки бензопил

Звездочка или центробежный механизм – деталь, по форме напоминающая звезду. Она принимает на себя крутящий момент двигателя и передает его на направляющую и пильную цепь. Это гарантирует вращение режущей гарнитуры и сам процесс пиления. Она срабатывает в автоматическом режиме, что зависит от величины двигательных оборотов. Барабан сцепления может локализоваться как снаружи бензопилы, так и с ее внутренней стороны – под отдельной крышкой. Она выполняет защитную функцию не только в отношении материала, из которого изготовлена звездочка, но и для оператора, который может пораниться ею в ходе работы. Кроме функции вращения цепи ведущая звезда пилы препятствует появлению неисправностей моторной системы в тех случаях, когда цепь заклинивает или перестает вращаться.

Желание владельца укомплектовать гарнитуру пильной цепью с другим шагом, приводит к необходимости поменять звездочку на деталь с венцом соответствующего профиля. Это требование распространяется на весь ассортимент бензопил европейского и китайского производства.

Эксплуатационная надежность пилы европейской сборки, при работе в сложных условиях повышенных нагрузок, может существенно ухудшиться, если вместо фирменной детали поставить звездочку китайского производства.

Причины замены звездочки

Замена звездочки на бензопиле с вскрытием и ревизией всего узла сцепления производится в следующих случаях:

• заклинивание движения цепи;
• физический износ звездочки до недопустимых пределов.

Отклонение геометрических размеров зубьев звездочки от номинала не должно превышать 0,5 мм. В противном случае работа пилы будет сопровождаться повышенной вибрацией, что приведет к преждевременному выходу из строя подшипников коленвала или всего инструмента.

Обычно рабочий ресурс звездочки примерно вдвое превышает срок эксплуатации одной цепи. На практике часто используют попеременно 2-3 цепи до истирания их режущих кромок, после чего приобретают новый комплект и меняют звездочку.

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок

При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться

Как заменить звездочку со сменным венцом

Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

1. Снять кожух, открутив две гайки.
2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

Как заменить цельную звездочку с наружным расположением

Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
2. Снять цепь и шину, ослабив натяжение.
3. Очистить инструмент от загрязнений.
4. Снять стопорное кольцо при помощи отвертки.
5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
6. Снять барабан, и выполнить его замену.
7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

Альтернативные решения

Последовательность рабочих моментов идентична практически для всех известных моделей на отечественном рынке бензопильной техники. Специалисты советуют использовать для замены фирменную деталь.

Если речь идет о модернизации данного узла, целесообразность такого изменения следует уточнить консультацией у опытного специалиста.

Лучший вариант — покупка ремонтного комплекта, в состав которого также входит сменный подшипник. Кроме ключа, может потребоваться индивидуальный для каждой модели съемник барабана сцепления, металлический или пластиковый стопор для фиксации поршня в заданном положении.

Алгоритм проведения замены барабана сцепления

Для бесперебойного использования бензопилы необходимо регулярный технический осмотр.

При осуществлении замены барабана сцепления следует использовать для установки только строго определенный тип конструктивного элемента устройства. При проведении замены барабана следует одновременно менять подшипники элемента конструкции.

Для проведения ремонтных работ следует приобрести специальный ремонтный комплект, который в своем составе содержит ведущую звездочку и подшипник. После приобретения ремонтного комплекта следует подготовить требуемые для ремонта материалы и инструменты. Основные инструменты, которые потребуются при проведении ремонта являются следующие:

• универсальный ключ, который поставляется в комплекте с бензопилой;
• стопор поршня, может быть изготовлен из пластика или металла;
• спецсъемник центробежного механизма или барабана сцепления.

Процедура проведения работ состоит из нескольких этапов. Каждый этап имеет свои особенности в зависимости от конструктивных особенностей бензопилы, но схема и последовательность работ является одинаковой для любой модели агрегата.

Последовательность проведения ремонтных работ

На первом этапе проводится демонтаж гарнитуры пилы, снимается крышка направляющей шины. После снятия крышки проводится демонтаж направляющей шины и пильной цепи. Откручивание гаек крепления осуществляется при помощи универсального ключа, который входит в комплект поставки агрегата.

После снятия пильной цепи и направляющей шины осуществляется демонтаж воздушного фильтра. Затем проводится демонтаж свечи зажигания. На место демонтированной свечи устанавливается подготовленный заранее стопор поршня двигателя. Стопор позволяет зафиксировать положение поршня в цилиндре и предотвратить проворачивание коленвала. Снимать муфту сцепления следует при помощи спецсъемника, установленного в разъем универсального ключа. Все действия следует осуществлять по часовой стрелке.

После удаления муфты сцепления открывается подход к внутренним деталям устройства, то есть после снятия муфты можно снять звездочку.

После снятия барабана сцепления проводится, в зависимости от его вида, осмотр и проверка венца и звездочки. В зависимости от конструкции этого узла проводится замена износившихся элементов конструкции

При проведении ремонта особое внимание следует уделить пружинам центробежного механизма и его кулачкам. При обнаружении износа следует провести их замену

В случае, если комплектующие не вызывают нареканий, все элементы конструкции устанавливаются на бензопилу в обратном порядке. В первую очередь следует выкрутить стопор поршня и вытащить шнур стартера, после этого стопор поршня устанавливается на место. Эта сложная последовательность операций дает возможность зажать центробежный механизм на коленвалу агрегата. Сцепление устанавливается на место и зажимается при помощи универсального ключа, имеющегося в комплекте бензопилы. Зажимание при помощи ключа следует проводить против часовой стрелки.

Последним этапом проведения ремонтных работ является установка оставшихся элементов конструкции устройства.

При проведении замены звездочки, все работы должны проводиться аккуратно и с осторожностью. Все ремонтные работы должны проводиться с использованием специальных инструментов, в противном случае можно вывести из строя центробежный механизм или пильную цепь

Читать также: Пила с мелкими зубьями

Советы: как снять звездочку с бензопилы

• Особенности барабана сцепления в бензопилах
• Метод проведения подмены барабана сцепления

Многие инструменты нуждаются в постоянной подмене расходных частей. Касается это и пил. Вот поэтому вопрос о том, как снять звездочку с бензопилы, которую еще нередко именуют диском сцепления либо центробежного механизма, очень животрепещущ у домашних мастеров. В связи с этим нужно разглядеть, что именуется звездочкой и для каких целей она нужна.

Барабан сцепления, именуемый звездочкой, является неотъемлимой частью бензопилы.

Конструкция ведущей звездочки бензопилы

В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.

Ведомая звезда на шине инструмента

Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.

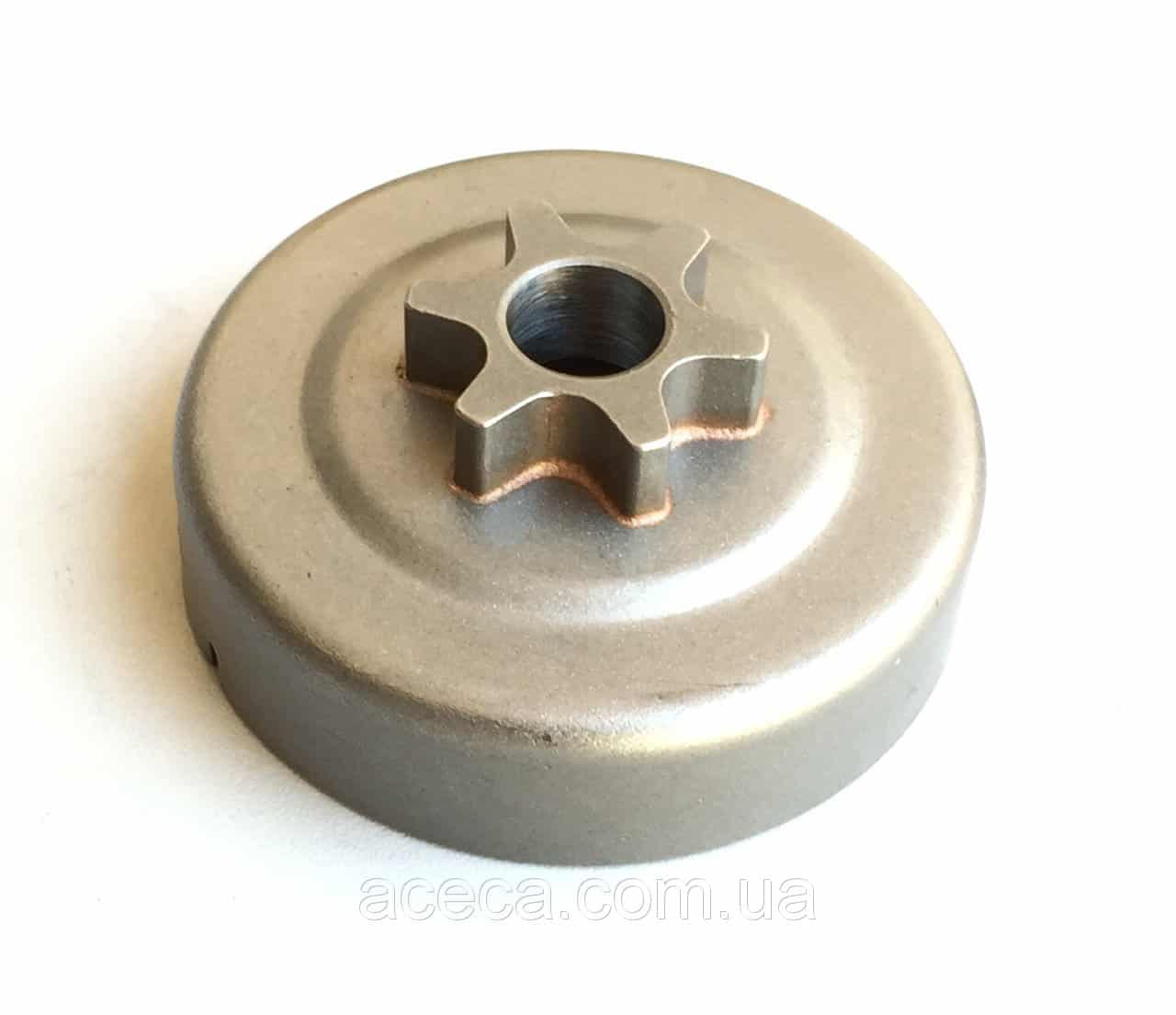

Как выглядит цельная шестерня на бензопиле

Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:

1. Наличие больших радиусов в местах перехода зубьев
2. Неравномерная ширина зуба
3. Обнаружение сколов и стружки металла на верхней части зубьев
4. Задиры и риски на внутренней поверхности отверстий в ступице
5. При запуске инструмента обнаруживается подклинивание цепи

При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.

Разборной тип шестерни для бензопилы

Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.

Изделие неразборного типа на инструменте

Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.

Конструкция звезды на китайской бензопиле

В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.

Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.

Как снять ведущую и ведомую звездочки с бензопилы

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стенок, потолка, пола. Но добиться безупречного результата умеренно окрашенных стенок без подтеков и полос довольно трудно, если не знать неких секретов и тонкостей процесса.

Бывалые мастера отмечают несколько моментов, принимая во внимание которые можно получить совершенно окрашенные поверхности без полос Наибольший байк в мире «Екатерина Великая»

Малярный инструмент отличатся по размеру и материалу производства мягенькой части (шубки), подробнее https://laksavto.com.ua. Так, чем больше окрашиваемая поверхность, тем обширнее валик нужно использовать (наибольший размер 30 Washing machine). Замена звёздочки на китайской бензопиле

Зависимо от применяемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягенькой частью совершенно подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после этого ложится на стенку неровными полосами). Как поменять звезду на Партнере?

Получить умеренно окрашенную масляными либо эмульсионными красками стенку, потолок, поможет валик с велюровой мягенькой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко заштукатуренных стенок лучший вариант — 6мм, для структурных обоев — 15мм, для кирпичных стенок либо блоков бетона отлично подходит инструмент с ворсом более 19 мм.

Секрет: независимо от того из какого материала выполнена мягенькая часть валика, перед первым внедрением инструмент непременно замачивают на несколько часов в воде, а потом хорошо просушивают.

Чтоб избежать негативных последствий коррозии современному водителю необходимо позаботиться о защите кузовной части машины. А наилучший метод защиты – это его покраска, такая как на веб-сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень прекрасно и шикарно, смотрите на веб-сайте https://laksavto.com.ua. Но, достаточно нередко кузов машины покрывается маленькими царапинами, предпосылкой которых могут служить разные причины: плохая парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и воздействий погоды (солнце, дождик, снег, град). Весь этот список проблем решается покраской машины. Если же Вы, естественно, желаете получения высококачественного и наибольшего результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими спецами собственного дела с долголетним стажем и опытом работы.

Во все времена коррозия являлась основным противником всех автомобилистов. В связи с тем, что не выдумали еще метод и средства от возникновения ржавчины, то лучше своевременная реакция на предотвращение схожей ситуации.

Проф работники проведут нужные операции, устранив коррозию и другие недостатки, до начала покраски автомобиля.

Почему лучше приостановить собственный выбор на проф покраске авто?

Для проведения покраски машины, лучше иметь не только лишь некоторые познания, умения и силы, да и творческий подход. Сначала, автомаляром подбирается подходящий цветовой колер. Не нужно переживать по поводу сходства цвета, в случае покраски неких деталей, например, дверь. Любая машина имеет специальную бирку с номером краски, мастер без усилий получит таковой же цвет

Шпаклевать и грунтовать также необходимо с особенным вниманием, корректность ее нанесения и шлифовальные работы – будут означать удачную и ровненькую поверхность на кузове

Немаловажное значение придается помещению, в каком делается покраска и подсушка машины. Без наличия вытяжек и изоляций от наружной среды, конечный итог не повеселит обладателя авто

По этой причине красить машину в специальной камере. Неважно какая, даже маленькая соринка либо волос кинется при проверке свойства покраски. Такая работа будет признана бракованной. Наилучший выбор вам – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Детали привода бензопилы – главные и высоконагруженные. От их зависит производительность и работоспособность всего агрегата. В процессе работы они изнашиваются — цепь удлиняется, а шина и зубья приводной звездочки снашиваются. Верный выбор деталей на смену и четкая наладка позволят продлить срок службы инструмента и избежать завышенного износа и поломок.

Особенность конструкций пил

Профессиональная бензопила марки STIHL

В эксплуатации уже существует несколько десятков бензопил разных производителей, мощностей, а главное специального назначения. Подразделяют пилы на:

• профессиональные (для валки леса и строительства);
• бытовые (садовые).

Соответственно, приводная шестерня у них будет разной, как и последовательность действий. Это особенность устройств редукторов пил. У большинства профессионального инструмента шина может изменять свое расположение на пиле в двух плоскостях.

Основные неисправности бензопил и действия по их устранению, описаны здесь.

Последовательность действий

Звездочка, венец и подшипник бензопилы

Подавляющее число бытовых пил продается под маркой Партнер. В них достаточно просто поменять звездочку даже в домашних условиях, купив ремкомплект.

Так как чаще всего звездочка в бытовых пилах представляет собой сборный механизм, она вращается за счет подшипника. То есть, меняя звёздочку, вы неизбежно меняете и подшипник не валу.

В профессиональных моделях (таких, как Штиль и Хускварна), а также и в бытовых, если нет возможности иметь под рукой специализированный ключ для снятия звезды, пользуются мягким шнуром диаметром 5-6 мм.

Во всех случаях последовательность действий такова:

1. Необходимо открыть боковую крышку, чтобы получить доступ к шине и звёздочке.

1. Далее необходимо снять шину, ослабив цепь.

Так выглядит шина бензопилы

После того как звездочка будет свободна, нужно открутить свечу зажигания для доступа к поршню двигателя.

Вас также может заинтересовать статья о том, как сделать вибростол для тротуарной плитки: //6sotok-dom.com/instrumenty/vibrostol-svoimi-rukami.html

Вручную вращая звездочку, подведите поршень почти к самому верху канала и заполните максимально плотно образовавшееся отверстие от свечи мягким шнуром, тем самым блокируя движение поршня.

В зависимости от модели пилы и типа редуктора воспользуйтесь рожковым ключом и открутите звездочку.

Таким образом, придерживаясь приведенным в статье рекомендаций, вы без труда самостоятельно сможете снять звездочку с бензопилы.

Как снять и заменить ведущую звездочку на бензопилах Husqvarna и Stihl, подробно рассказывается в этом видео:

Как поменять звездочку на бензопиле?

Чтобы поменять изношенный элемент, потребуется купить деталь того же типа и с теми же размерами, что и штатный элемент. В большинстве случаев во время ремонта замене также подлежит и заводской подшипник бензопилы.

Лучше всего изначально купить ремонтный набор, в составе которого предусмотрен и подшипник, и звездочка. Чтобы снять звездочку с бензопилы и установить вместо нее новую деталь, также потребуется подготовить инструменты. В их перечень входит:

• универсальный ключ, который поставляется в продажу вместе с бензопилой;
• съемный ключ для демонтажа центробежной муфты. При его выборе нужно учитывать модель бензопилы;
• стопор механического поршня. Для демонтажа поршня подойдет металлический или пластиковый инструмент.

Замена звездочки на шине бензопилы должна выполняться в следующем порядке:

1. Вначале потребуется снять пильную гарнитуру пилы. При помощи универсального ключа нужно открутить защитные крышки;
2. Далее нужно извлечь штатный воздушный фильтр инструмента;
3. После этого при помощи универсального ключа потребуется выкрутить свечу зажигания. На ее место нужно установить стопор механического поршня – он необходим для фиксации поршня в неподвижном положении;
4. Затем в разъем универсального ключа потребуется установить съемный ключ для демонтажа механизма сцепления. Посредством полученного устройства нужно аккуратно демонтировать штатную муфту сцепления пилы. Для этого заводской узел следует поворачивать по часовой стрелке;
5. После снятия муфты освободиться проход к внутренним элементам. Это даст возможность открутить звездочку хозяйственной бензопилы;
6. Снятый барабан потребуется тщательно осмотреть. При необходимости венец или звездочку следует заменить. Во время замены потребуется проверить сепаратор. При необходимости нужно заменить изношенные пружины и кулачки центробежного механизма;
7. После замены всех неисправных элементов можно приступать к обратной сборке бензопилы. Для этого сначала нужно выкрутить установленный ранее поршневой штопор, а также вытянуть трос заводского пускового механизма. После этого стопор потребуется вкрутить обратно. Это даст возможность надежно прижать центробежную муфту инструмента на коленчатом валу двигателя;
8. Далее посредством универсального ключа потребуется прижать сцепление против часовой стрелки;
9. В конце все ранее демонтированные детали можно установить обратно на бензопилу.

Чтобы замена звездочки на бензопиле дала свои результаты, потребуется строго придерживаться описанного порядка действий. В противном случае владелец инструмента рискует повредить поршень и центробежную муфту пилы.
