Какое масло заливается в пневмогайковерт

Разновидности и куда устанавливается

Лубрикаторы подразделяются на:

В первом случае лубрикатор устанавливается стационарно в систему воздухоподготовки после регулятора давления или после влагоотделителя с регулятором. Вся система устанавливается как можно ближе к инструменту . Длина шланга между лубрикатором и пневматическим оборудованием не должна превышать 10 метров. Стоит помнить, что такой лубрикатор должен располагаться выше инструмента , так как масляная аэрозоль плохо перемещается вверх.

Многоточечный лубрикатор может обслуживать несколько постов с инструментом. Лубрикаторы могут иметь различные дюймовые диаметры впускного/выпускного отверстия, а также разные по объему колбы для масла.

Пропускная способность зависит от диаметра входного/выходного отверстия, поэтому лубрикатор стоит выбирать, исходя из количества потребляемого инструментом воздуха, чтобы обеспечить максимальную эффективность для всех операторов. Большинство моделей имеют специальный винт, который позволяет регулировать интенсивности подачи масла.

Во втором случае лубрикатор устанавливается сразу после рукоятки инструмента и обеспечивает смазкой единственный инструмент . К тому же, такой лубрикатор может быть установлен в пневмолинию вместе с магистральной моделью для обеспечения большей эффективности.

Какое масло лить в лубрикатор

Внутрь девайса заливается чистая смазка без посторонних присадок или механических включений. Некоторые модели для очистки жидкости оборудованы дополнительными фильтрами. Такой подход необходим ввиду конструктивных особенностей: сопло носика, как правило, не более 1 мм диаметром, что позволяет мельчайшим частицам легко закупорить отверстие.

Важно! Категорически запрещено использование несоответствующих формул трансмиссионного, моторного типа. Эти смеси могут вывести из строя чувствительные элементы конструкции

Подбирается лубрикант исходя из заводских рекомендаций. В 90% случаев точные маркировки жидкостей можно найти на страницах руководства пользователя.

Самыми популярными производителями лубрикаторных масел для пневмоинструмента являются такие бренды:

Mobil;
FESTO;
Fillin;
Liqui Moly;
Craft.

Как и с какой периодичностью производить смазку пневмоинструмента?

Однако есть и другой способ – установить на прибор мини-лубрикатор или блок подготовки воздуха. Для пневмоинструмента рекомендуется использовать специальное масло со специальными присадками, т.к. любые другие индустриальные масла отрицательно влияют на резиновые детали инструмента.

Кроме маслораспылителей есть и другие системы для смазки масляным туманом сжатого воздуха. Полученный таким образом масляный туман имеет высокую степень гомогенности при размере частиц 0,3-2 мкм. Это в значительной мере сокращает потребление масла, а так же снабжает смазанным воздухом устройства, находящиеся на расстоянии до 500 м.

Масло Mobil Almo – минеральное высокоочищенное масло, созданное на базе парафина, в своем составе имеет эмульгаторы, противоизносные, адгезионные и антикоррозионные добавки. Продукт создан для предохранения от старения и коррозии в перфораторах и других пневматических инструментах.

Соответствует всем тестам и спецификациям, разработанным для масел, использующих в горнодобывающей промышленности в тяжелых условиях. Оно одобрены Ingersoll Rand Company, Joy Manufacturing Company и другими компаниями.

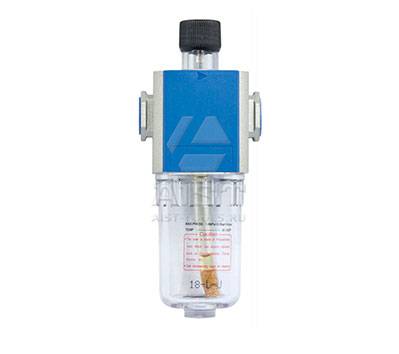

Как работает лубрикатор для пневмоинструмента?

Это устройство представляет собой резервуар, корпус которого сделан из металла, надевающийся на входную часть пневматического оборудования и фиксирующийся на резьбовом соединении. При установке лубрикатор размещается после фильтра, который необходим для осушения воздушного потока. После того как воздух попадает внутрь, он обогащается масляными частицами и поступает дальше в сам инструмент.

Очень важно, чтобы расстояние шланга между лубрикатором и самим устройством было не более 10-12 метров: при большей длине распределение масла с воздухом проводится не так эффективно, а на стенках начинает образовываться конденсат, снижающий продуктивность работы. В случае, если подобной длины недостаточно, лучше применять лубрикаторы линейного типа, которые устанавливаются непосредственно перед инструментом

Современные устройства могут отличаться по размеру резьбы, материалам конструкции и объёму накопительной ёмкости, куда заливается масло перед работой. Кроме того, устройства могут быть одноточечными или многоточечными, и выбор оборудования делается с учётом особенностей будущей эксплуатации. Помимо прочего, устройства делятся на две группы по типу конструкции:

Фильтры-лубрикаторы, которые монтируются на самом инструменте между его ручкой и шлангом для поступления воздушного потока.
Воздушные приспособления, устанавливающиеся на компрессоре или системе распределения потока.

Сообщение Бусел » 03 июл 2010, 00:39

Сообщение Alex_320 » 16 окт 2012, 11:11

Пользуясь случаем, спрошу здесь.

Вот интересно, для пневмомашинок, по идее, масло ведь такое же, как в пневмогайковерт идет? Я в лубрикатор за неимением лучшего залил 5в40 (просто есть старое неиспользованное), сильно ли оно отличается от специального? Присадки там разные, понятно, но насколько это значимо для работы оборудования? Вот нашел по параметрам вязкости, сильных отличий вроде нет:

Масло для пневмоинструмента Mobil Almo 527 соответствует всем тестам и спецификациям, разработанным для масел, работающих в горнодобывающей промышленности в тяжелых условиях. Они одобрены Ingersoll Rand Company, Joy Manufacturing Company и другими. Основные характеристики

Класс вязкости по ISO 100 Вязкость, сСт при 40°С 97 Вязкость, сСт при 100°С 11,3 Индекс вязкости, мин. 90 Температура застывания, °С макс.27 Температура вспышки, °С мин. 199

Mobil Super 3000 X1 5W-40 Синтетическое моторное масло передового уровня свойств для легковых автомобилей Mobil Super 3000 X1 5W-40 представляет собой синтетическое моторное масло, обеспечивающее длительный срок службы двигателей в автомобилях различных типов и годов выпуска, а также повышенный уровень их защиты в широком диапазоне температур. Особенности Применение Тех.треб Тех.Описание

Mobil Super 3000 X1 5W-40 Класс вязкости 5W-40 сСт при 40ºC 84 сСт при 100ºC 14 Зольность сульфатная, % мас., ASTM D 874 1,1 фосфора 0,0095 Температура вспышки, ºC, ASTM D 92 222 Плотность при 15 °C, кг/л, ASTM D 4052 0,855 Температура застывания, ºC, ASTM D 97.39

Выбор масла для пневмоинструмента

Кинематическая вязкость при 40°C [мм 2 /с = сСт (cSt)]

Нас из этой таблицы интересует только 2 значения: 46 и 100. Именно эти значения вязкости масел применяются при обслуживании пневматического инструмента и компрессоров для него. Для смазки инструмента, применяется масло с вязкостью 46 (ISO 46), а в компрессорах с масляной системой используется масло с вязкостью 100 (ISO 100).

Ни в коем случае не путайте масла и не заливайте масло другого типа. В случае, если вы будете использовать компрессорное масло в пневмоинструменте, то за счет большей вязкости, оно будет затруднять работу инструмента, способствуя быстрому износу движущихся частей. И наоборот, если залить масло для пневмоинструмента в компрессор, то оно будет недостаточно смазывать поршневую часть.

Вязкость – это главный критерий в выборе масла для пневмоинструмента. Все остальные различия не существенны. Так же не так существенно, масло какого производителя вы будете использовать, так как производство технических масел, соответствующих стандарту ISO 3448 не содержит существенных различий по технологиям.

Мы рекомендуем масло Mannol. Наш 10-ти летний опыт работ с этими маслами говорит о том, что оно отлично подходит для смазки пневмоинструмента и обслуживания компрессоров. Но вы можете использовать любое другое масло, на ваш выбор.

ВНИМАНИЕ ЖЕЛАЮЩИМ ЗАРЕГИСТРИРОВАТЬСЯ НА ФОРУМЕ. Проблема с активацией аккаунта? Напишите на ( ignel(гав), ICQ 50389649 ), указав свой ник и адрес, с которого регистрировались.Не забываем заглядывать в правила форума

Незнание правил не освобождает от ответственности! Не забываем заглядывать в Раздел ТБ. Знание правил может спасти жизнь. Есть вопросы по использованию форума? Ищите ответы в FAQ (ЧаВО). Там много полезного. Ищете интересные материалы? Путеводитель по мастер-классам от наших форумчан

Мастеровой »
Инструмент, приспособления и мастерская »
Пневмоинструмент (Модератор: Mechanik) »
Тема: Смазка пневмоинструментов (нейлеры, шпилечники и т.п.)

Разветвители и разъемы

Пневмо-разветвители часто называют воздушными тройниками или фитингами-тройниками для пневматических шлангов. Разветвители позволяют подключать к основному выводу компрессора дополнительные магистрали для одновременной работы нескольких пневматических инструментов.

Воздушные тройники делятся на два вида:

Разветвители с соединением «елочка» . Позволяют подключать отводящие магистрали к основному шлангу, а не компрессору. Выполнены в виде крестовины с четырьмя выходами. Размеры подбираются в соответствии с диаметром воздушного шланга. Наиболее популярны разветвители на 8, 10 и 12 мм;
Резьбовые фитинги-тройники . Оборудованы входом и тремя выходами с резьбой определенного размера. Предназначены для использования совместно с резьбовыми переходниками и соединителями.

Для подключения оконечного оборудования принято использовать быстроразъемные соединения (БРС). С их помощью можно оперативно и надежно подключить гайковерт, пульверизатор и другое оборудование. БРС также позволяет отключать пневмоинструмент от линии без прекращения подачи воздуха. В качестве штуцера используется «елочка» или резьбовое соединение.

Встречается двух типов: “БРС папа ” и “БРС мама ”. Чаще всего штуцеры «папа» устанавливаются на пневмоинструмент, а разъем «мама» накручивается на шланг к компрессору.

При использовании мощных гайковертов и другого производительного оборудования важно подобрать и БРС с высокой пропускной способностью. В отличие от стандартного варианта, он рассчитан на большие давление и поток сжатого воздуха

5 правил использования пневмогайковерта.

05.05.2014 | Полезная информация

на заметку профессионалам

Правил много, а когда правил много, многие их них забываются.

Мы выбрали 5 на наш профессиональный взгляд, самых важных правил, которые позволят увеличить ресурс пневмогайковерта и предотвратить его поломку в 80 % случаев.

Правило № 1. Давление.

Давление должно быть отрегулировано на 6 Атм. (или по паспорту). Пониженное давление – понизит мощность инструмента, повышенное давление – повысит мощность и в разы! ускорит износ.

Правило №2. Смазка.

Ежедневно, перед работой и после, добавляйте в пневмоинструмент 7-8 капель масла. Масло добавляете во входящий воздушный патрубок. После, к патрубку присоединяете воздушный шланг, и даете инструменту поработать на холостом ходу 20-30 секунд.

В идеальном случае, к пневмоинструменту подключается масленка (капельница), и регулируется на подачу масла в 2-3 капли в минуту.

Правило №3. Еще раз смазка.

Один раз в месяц, проверяйте и добавляйте консистентную смазку во внутренние подшипники и муфты.

Правило №4. Правило 5 секунд.

Если болт-гайка не демонтируются (не проворачивается) в течение 5-7 секунд, то следует остановить работу пневмоинструмента.

Нанести на соединение «болт-гайка» средство для растворения и удаления закисших соединений либо использовать более мощный пневмогайковерт.

Правило №5. Человеческий фактор.

Каждый пневмоинструмент должен быть закреплен за работником, который будет нести материальную ответственность за преждевременный выход пневмоинструмента из строя.

Вот 5 правил, которые легко запомнить и которые сохранят Ваш пневмогайковёрт в рабочем состояние долгое время.

Оценка материала:

Средняя оценка: | Всего голосов:

ДРУГИЕ СТАТЬИ И МАТЕРИАЛЫ БИБЛИОТЕКИ

01.02.2021 завод пильных дисков TCT

06.06.2021 Самая полезная инфа про пильные диски

03.01.2020 не только слова, но и формулы

04.10.2020 правильное использование ПЗУ

26.08.2019 инструкция к применению

Новые товары

ИНВЕРТОР BEST MINI 160
Цена: 7 775.00 руб
220 вольт – 220 volt
Пильные диски по алюминию
Цена: 454.00 руб
Оптимист – Optimist
Поршневой компрессор Garage PK24.F185/1.1
Цена: 2 756.00 руб

ФОТООБЪЯВЛЕНИЯ

концевые твердосплавные фрезы ТОТЕМ (Индия) все типы и размеры

сварочный полуавтомат трансформаторный на 200А / 250А специальные цены ТМ BESTWELD

Увеличенный ресурс использования

Весь ассортимент электроинструмента ТМ Makita оптом в компании TradeTools по лучшим ценам

строительный инструмент http://www.universetools.ru/

сверла по металлу ПрофОснастка максимальный ресурс для профессионалов (HSS титан кобальт)

www.pnevmomagazin.ru

пильные диски по алюминию, стали и мультиматериалам все размеры www.profosnastka.ru

Устройство и принцип работы

Конструкция микролубрикатора весьма проста. Это металлический цилиндр, монтируемый на входном патрубке пневмоинструмента на резьбовое соединение. Внутри находится емкость для масла и смесительная камера. Смазка поступает в камеру из емкости, соединенной патрубком. Воздушный поток, проходящий через камеру, подхватывает ее капельки, перемешивает их в масловоздушную смесь. Далее обогащенный смазкой воздух попадает во входной патрубок пневмоинструмента, смазывая его.

Стационарный лубрикатор устроен несколько сложнее, но принцип действия у него тот же.

При проектировании воздушных линий нужно учитывать ограничение: расстояние от лубрикатора до потребителя не должно превышать 8-10 м. В противном случае равномерность перемешивания масловоздушной смеси снизится, а капельки начнут оседать на стенках шланга. В инструмент же полноценная смазка поступать не будет. Если требуются более длинные шланги, то лучше установить портативные маслораспылители на входные патрубки пневмоинструментов.

Уход и смазка нейлера

Как и любой профессиональный пневмоинструмент, монтажный пистолет изготавливается с учётом высокой функциональной нагрузки. Так как данное оборудование достаточно надёжно, то, в принципе, весь уход заключается в соблюдении общепринятых мер и норм эксплуатации и чистки.

Они достаточно просты и заключаются в удалении загрязнений, периодически накапливающихся на рабочих деталях, и аккуратном обращении. Инструмент нельзя бросать. Нужно следить, чтобы в него не попадала вода. Одним словом, нужно избегать механических деформаций и повреждений.

Всё сказанное выше можно отнести к любым приборам. Что касается пневматического гвоздезабивателя, то здесь необходимо добавить ещё то, что данный тип инструмента нужно смазывать. Делается это согласно инструкции производителя. Чаще всего данная процедура заключается в закапывании нескольких (2-3) капель масла в соединительный фитинг перед началом работы. Эту манипуляцию нужно повторить в середине рабочего дня, если инструмент активно используется.

Если предстоит длительный перерыв в работе, в нейлер рекомендуется капнуть те же 3 капли и сделать несколько выстрелов для равномерного распределения масла. Это предохранит внутреннюю поверхность от коррозии.

Принцип работы пневмойгаковерта

Для понимания причины поломки инструмента, следует понимать, как он устроен (благо, механизм здесь очень простой). Пневматический гайковерт состоит из штуцера, к которому присоединяется воздушный шланг от компрессора. Следом идет пусковая кнопка, которая направляет поток воздуха в цилиндр с ротором и лопостями, раскручиваемыми высоким давлением. Мотор передает вращательные движения на упор, куда устанавливаются насадки для закручивания гаек. Если гайковерт ударный, то между упором и ротором, располагается ударный механизм.

Для большей наглядности и понимания устройства гайковерта, ниже приведены фото и видео инструмента в разборе.

Гайковерт пневматический ударный Jonnesway. Применения, советы, уход за инструментом

3. ПОДГОТОВКА К РАБОТЕ

До работы воздушный штуцер нужно плотно соединить со шлангом подачи воздуха повышенного давления и зажать хомутом.
Перед подключением гайковерта к сети воздуха повышенного давления рекомендуется продуть шланг, чтоб удалить воду и другие загрязнения. Применяйте шланги длиной 10.15 м, большая длина вызывает перепад давления, понижающий энергию удара.
Для которого предназначена конструкция необходимости применить более длинноватые шланги, сначала использовать шланг большего поперечника, и после с рекомендованным поперечником.
Соедините штуцер с шлангом и затяните кропотливо хомутом.
Проверьте, что пусковой рычаг не заблокирован в положении работа и только позже подавайте сжатый воздух.

Рекомендуется работа сухим сжатым воздухом с созданием масляного тумана.

Соответствующая смазка гайковерта в свое время работы нужна если вы поставили цель обеспечить его высшую живучесть и надежность.

Беря во внимание насыщенную эксплуатацию пневмогайковерта, масло для смазки, должно отличаться качествами, предотвращающими износ и лишний нагрев трущихся частей, образование ржавчины и других товаров окисления. Рекомендованные масла, выполняющие вышеуказанные требования: PNE32 конторы Lotos и Shell Torcula 32

Рекомендованные масла, выполняющие вышеуказанные требования: PNE32 конторы Lotos и Shell Torcula 32

Капельную масленкублока подготовки воздуха, нужно установить на уровень 3-4 капли на 1м³ при наивысшем расходе воздуха. Удаленность блока подготовки от молотка менее 7-ми метров. В исключительных случаях, когда сеть не имеет масленки, непременно раз в день до работы, следует через воздушный патрубок подачи воздуха повышенного давления наливать в инструмент 2-4 мл рекомендуемого масла. Нужно повторять это действие через каждые 4 часа работы устройства.

Советы по эксплуатации пневматического гайковерта

Для продления срока службы пневматического инструмента рекомендуется прислушаться к некоторым советам от профессиональных мастеров.

Не допускайте падения инструмента.
Необходимо следить, чтобы пневмоинструмент находился вне зоны, где на него может наехать автомобиль.
Чтобы увеличить мощность затяжки, не допускайте превышения давления в системе. Это приводит к быстрому износу агрегата.
Не следует удерживать гайковерт длительное время под нагрузкой, поскольку такой режим работы быстро выведет ударный механизм из строя. Если “прикипевшие” гайка или болт не отворачиваются в течение 5 сек, то следует остановить работу агрегата, и заменить его на более мощный. Также рекомендуется использовать для проблемных болтов проникающие жидкости, которые есть в арсенале любого владельца авто: бензин, антифриз, керосин, солярка, тормозная жидкость. Правильнее всего нанести на резьбовое соединение специальную жидкость, например, WD-40.
Не допускайте хранение инструмента вблизи огня, а также в местах с высокой температурой и влажностью.

Если выполнять данные нехитрые рекомендации, то ваш инструмент станет эффективным помощником при выполнении трудоемких операций, прослужит долго и оправдает вложенные в него средства.

Подготовка воздуха

Подключение инструмента напрямую к выходу компрессора чревато преждевременной коррозией и повышенным износом рабочих механизмов гайковертов и шиномонтажных стендов.

Чтобы избежать раннего ремонта и замены, в пневмолинию необходимо включить дополнительное оборудование для подготовки воздуха:

Фильтры-осушители – их также называют отделителями влаги или масловлагоотделителями. Служат для очистки подаваемого компрессором воздуха от избыточной влаги, посторонних примесей и пыли;
Лубрикаторы (масленки). Распыляют взвесь специального масла, которое оседает на рабочих механизмах инструмента и снижает трение;
Модульные группы . Это готовый “картридж” с осушителем и лубрикатором, которые при необходимости можно разобрать и заменить. Часто модульные группы оснащаются регуляторами давления и манометрами.
