Какой движок на мотоблоке луч

Переделки

Мотоблок Луч является довольно старой техникой, поэтому все его переделки вполне целесообразны. К тому же, сейчас достаточно затруднительно найти новый агрегат, поэтому все мотоблоки, представленные в открытой продаже, уже были в использовании определенное время.

Трактора модели МТЗ-82 можно назвать настоящей гордостью постсоветской промышленности. Тут все его достоинства и технические характеристики.

ЗИЛ-130 самый распространенный грузовой автомобиль советского времени изготовления. Зил 130 – это высокофункциональная, быстрая и достаточно комфортная разработка для своего временного периода.

Ранее процесс обработки земли был действительно долгим и тяжёлым, ведь инструменты фермера не были столь эффективными, как сейчас. Здесь все о различных моделях плуга ПСК.

Что касается некоторых доработок, то можно выделить несколько примеров полезных, на наш взгляд, переделок:

Первое, что можно попробовать заменить – это натяжной ролик ремня переднего привода. Дело в том, что штатный ролик достаточно сильно шумит при работе, особенно после длительных эксплуатаций.
Причиной тому является высохшая смазка подшипника, а заменить его на новый возможности нет, ведь у него развальцованы бортики.
В качестве замены можно использовать ролик от ремня ГРМ автомобиля ВАЗ 2112 (или аналогичный). По обеим сторонам ролика располагаются две пружины – одна основная, ведущая к рычагу управления, а вторая тянет ролик обратно.
Также можно сварить новый глушитель. От старого у нас остается чугунное колено, на которое достаточно проблематично что-либо приварить. Решается данная проблема простым обращением к токарям, которые выточат резьбу, куда можно уже приварить стальной уголок.
Банка глушителя взята с двигателя ПД 10, которая располагается на самом конце его выхлопной трубы. Сверху к банке приваривается такой же уголок, который использовался в основании самодельного глушителя.
Определенных изменений требует и сапун двигателя. Дело в том, что штатный сапун идет по одной прямой, соединяясь с воздухоочистителем достаточно коротким шлангом.
В ходе эксплуатации было выявлено, что масляная смесь попадает в этот шланг, что приводит к дальнейшему движению масла в воздухоочиститель, а затем в карбюратор. Для избавления от данных последствий, можно воспользоваться более длинным шлангом, расположив его петлей.
Даже если какое-то количество масляной смеси будет попадать в этот шланг, то оно не сможет пройти дальше, а будет возвращаться обратно в двигатель.

Это довольно стандартные переделки, которые можно осуществить самостоятельно, в домашних условиях.

Мы не стали упоминать о замене двигателя на другой, или как работает зажигание, потому что это тема отдельного рассмотрения.

В данной статье, мы обращаем внимание лишь на некоторые небольшие доработки, позволяющие сделать работу с мотоблоком Луч более комфортной и эффективной

Из отзывов владельцев

Луч МБ 1 достаточно широко востребован, и в основном имеет только положительные отзывы. Многие покупают данную модель на вторичном рынке, так как поддержанные мотоблоки находятся обычно в хорошем состоянии, и в плане надежности почти не уступают новым экземплярам. Например, из историй владельцев можно сделать вывод, что Луч МБ 1 даже в поддержанном состоянии способен прослужить долгие годы, не доставляя серьезных проблем в эксплуатации. Низкая стоимость запчастей, высокая функциональность и выносливость – ключевые достоинства модели Луч МБ 1.

Глубокий анализ большинства отзывов мотоблока показывает, что частота неисправностей у Луча МБ 1 вполне предсказуема. И все же, перед использованием технику необходимо тщательно смотреть, чтобы потом не возникло проблем во время езды по различным типам почв, а также в грязевых условиях. В любом случае, Луч МБ 1 оправдывает вложенные средства. Потенциал и выносливости данной техники настолько высока, что многие ее использует в зимний период.

Что касается двигателя, с ним проблем не возникает. Самое главное в нем, это слежение за уровнем масла – он должен быть хотя бы на минимальной отметке, иначе двигатель будет издавать стук.

Среди распространённых проблем с Лучем МБ 1 можно выделить ненадежный натяжной ролик, который может расколоться при тяжелой нагрузке. Владельцы отмечают хорошую управляемость и геометрическую проходимость мотоблока. Левая ручка руля имеет рычаги А и Б, которые позволяют трогаться вперед и назад

Однако важно помнить, что одновременное нажатие двух рычагов может привести к поломкам

Устройство мотоблока «Луч МБ-1»

Основными узлами аппарата являются:

Силовой агрегат.
Редуктор.
Сцепление.
Система управления.
Ходовая часть.

Устройство мотоблока Луч МБ-1

Двигатель

В качестве силовой установки на «Луч МБ-1» применяется одноцилиндровый четырехтактный двигатель отечественных и зарубежных производителей.

Внимание! При работе с мотоблоком необходимо устанавливать защитные кожухи и специальные крылья. Запрещается эксплуатация техники без защиты основных агрегатов и движущихся элементов. На отечественных модификациях используются моторы серии «ДМ» и «КАДВИ 168F-2А» производства АО «Калужский двигатель»

Мощность силовых установок составляет от 4,4 до 4,8 кВт

На отечественных модификациях используются моторы серии «ДМ» и «КАДВИ 168F-2А» производства АО «Калужский двигатель». Мощность силовых установок составляет от 4,4 до 4,8 кВт.

Двигатель ДМ-1К

На зарубежных моделях применяются силовые установки производства компаний «INTEK», «TECUMSEH» и «Vanguard» (США), «Honda» и «Subaru» (Япония), «Lianlong» и «Lifan» (Китай). Мощность моторов составляет от 4,0 до 5,2 кВт.

Редуктор

Ремонт редуктора мотоблока

Редуктор техники «Луч МБ-1» предназначен для преобразования вращательного движения вала двигателя к колесам (культиватору). Устройство оснащено цепным двухскоростным редуктором.

Внимание! Коробка передач изначально заправляется необходимым количеством масла. Дополнительная заливка производится по истечении 25–30 часов работы агрегата. Для равномерной передачи вращательного движения установлен механизм разблокировки вала

Наличие этого механизма повышает маневренность устройства на прямых и кривых участках при нагрузке до 350 кг и скорости до 12 км/час

Для равномерной передачи вращательного движения установлен механизм разблокировки вала. Наличие этого механизма повышает маневренность устройства на прямых и кривых участках при нагрузке до 350 кг и скорости до 12 км/час.

Блок сцепления

Система предназначена для перевода вращения от коленчатого вала двигателя на звёздочки редуктора. Позволяет передвигаться на переднем и заднем ходу. Для управления сцепления служит рычаг на ручке.

Сцепление мотоблока Луч МБ-1

Система управления

Предназначена для изменения режимов действия, скорости и направления движения механического средства. Состоит из руля, рычагов управления и ручки переключения передач.

На правой ручке штурвала установлен рычаг управления мотором. На левой ручке установлены рычаги переключения скоростей. Регулировка руля по высоте осуществляется гаечным соединением.

Рычаги управления мотоблоком

Ходовая часть

В качестве элементов ходовой части Луч МБ-1 установлены колеса или культиватор. Колеса могут быть пневматическими либо из цельнолитой резины. Они предназначены для перемещения механизма по ровной поверхности. Для лучшего зацепления применяются стальные штампованные колеса (грунтозацепы).

Для рыхления земли и удаления сорняков используется культиватор. Устройство оборудовано двумя почвенными фрезами и двумя культиваторами на основе болтового соединения. Устанавливается на выходной вал редуктора вместо колес.

Фреза для мотоблока

Как установить двигатель Lifan на мотоблок?

Китайский движок обычно ставят в этом случае, когда родной движок пришел в негодность либо его ремонт делать уже глупо. Новый движок тогда имеет огромные достоинства перед хоть каким русским. После покупки движок будет длительно веселить собственного владельца тем, как он совершенно настроен. Ведь обычно, хоть какой новый движок просто заводится и верно работает в протяжении длительных лет.

Как уже сказано выше движок необходимо подбирать учитывая размеров посадочных мест, потому сложность установки мотора «Лифан» на мотоблок

зависит только от модели самой рамы, на которую подразумевается выполнить производимый.

Сама установка выполнятся в несколько обычных шагов, совладать с которыми сумеет даже человек, дальний от темы и никогда не занимавшийся схожим:

Снятие старенького мотора. Обычно делается с помощью обыденных рожковых ключей либо головок. Его просто вполне снимают, за ранее отсоединив тросики газа, если они находятся. Также перед снятием следует сбросить ремень, который передает вращающий момент на редуктор.
Установка нового мотора. Делается с помощью тех же самых креплений, в этом случае, если они совпадают. В том случае нет, то есть вариант переработать эти крепления без помощи других, просверлив отверстия либо даже приварив дополнительные железные пластинки, если это нужно.

Основные неисправности

Обслуживание мотоблоков «Луч» довольно просто; именно поэтому владельцам надо знать, как правильно выявлять причины проблем и устранять недостатки. Если блок не заводится, можно предполагать:

пропала искра (надо обследовать свечу и провода, аккумулятор);
приоткрыта заслонка для доступа воздуха;
израсходовано слишком много масла;
залит засоренный или некачественный бензин;
произошел сбой в системе подачи топлива.

Бывает так, что двигатель вроде бы работает, но недостаточно стабильно или с малой мощностью. Обычно это связано с исчерпанием запасов топлива в баке. Но также можно предполагать, что воздушный фильтр засорен, или что в бак попало много пыли, или что повреждены (изношены) топливные кольца. В норме «Луч» не должен сильно вибрировать. Если это все же происходит, надо проверять болтовые соединения, сцепку (фиксацию) навесного оборудования.

Использовать для замены запчасти китайского производства не рекомендуется. Желательно применять оригинальные детали, в том числе подшипники главного вала. Исключение составляют только ремни, поскольку их параметры унифицированы. Но обязательно нужно измерять размеры со всей тщательностью. Если ремонт и обслуживание выполняются по всем правилам, проблемы возникать не должны.

Как вспахать землю мотоблоком «Луч», вы узнаете из видео ниже.

Двигатель мотоблока; трансмиссия и ходовая часть

Мотоблок укомплектован двигателем марки «ДМ-1». Это четырёхтактный одноцилиндровый карбюраторный бензиновый мотор воздушного охлаждения, рабочим объёмом 316 кубических сантиметров, мощностью 3,7 кВт (5 лошадиных сил). Диаметр поршня – 76 мм; ход поршня – 70 мм. Система смазки двигателя – разбрызгиванием и в масляном картере; система зажигания – бесконтактная, электронная, со свечой «А17В» (AII-I ГОСТ 2043-75).

Запуск осуществляется встроенным ручным стартером. Направление вращения коленчатого вала – против часовой стрелки (вид со стороны шкива коленчатого вала). Допускаемый угол наклона двигателя – не более восьми градусов.

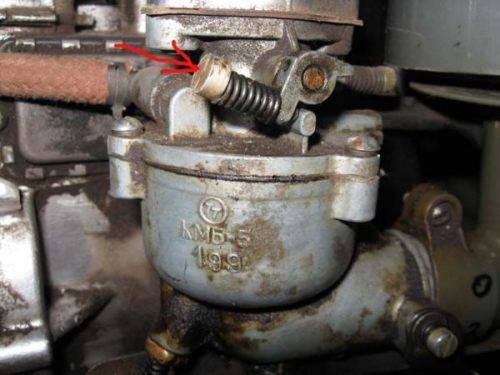

Стрелкой указан винт регулировки подачи топлива в карбюратор мотоблока «Луч МБ-1».

Современные китайские аналоги «МБ-1» комплектуются двигателями «Лифан», «Лианлонг», «Вангуард», «Бриггс энд Страттон». А также мотором «КАДВИ 168F-2A» («Калужский двигатель»), который производится в Калуге из иностранных комплектующих и по своим техническим характеристикам аналогичен «ДМ-1». Вообще, для своего времени «ДМ-1» был очень прогрессивным вариантом двигателя для компактной сельхозтехники. Многие мотоблоки тех лет комплектовались не четырёх-, а двухтактными моторами.

Замену масла в двигателе нужно производить через первые пять часов работы. Далее – через каждые 25-30 часов работы. Для мотора мотоблока «Луч МБ-1» подходит масло моторное автомобильное минеральное для карбюраторных двигателей. Замена масла в трансмиссии мотоблока производится через каждые 100 часов работы.

Трансмиссия у «Луча», как и у всех старых мотоблоков – червячно-зубчатая. Это самый простой вариант, но именно он наиболее надёжный и долговечный.

Сцепление на мотоблоке ручное, с приводными клиновыми ремнями. Передача и oт двигателя к редуктору (передний и задний ход), и от двигателя к навесным орудиям – клиноременная. Цепной понижающий редуктор: I передача – 1:17, II передача – 1:7.

Запчасти

В комплектации с новым мотоблоком поставляется определенный перечень деталей, необходимых в дальнейшей эксплуатации. В связи с тем, что производство данных мотоблоков прекращено, пропала и такая возможность.

В основном, приобрести Луч можно только с рук, либо на интернет-сайтах, специализирующихся на продаже спецтехники.

Мотоблок Луч, запчасти которого можно сейчас приобрести в интернете, поставлялся в комплектации с сошником, комплектом фрез, а также инструкцией по работе с ним. Кроме того, были в данном комплекте и определенные расходные материалы:

Шайбы и гайки.
Ограничитель.
Фиксатор.
Кронштейн.
Шкворень.
Ремни и т.д.

Обзор мотоблока Луч МБ-1: раскрываем суть

Механизация сельского хозяйства служит главным направлением развития аграрной политики любого государства. Для механизированной обработки почвы большой популярностью пользуется мотоблок «Луч МБ-1».

Агрегат является ярким представителем надежной и долговечной техники советского производства. Для выполнения разнообразных задач агрегат оборудован дополнительными орудиями.

Описание

Мотоблоки «Луч» прошли долгий путь от создания и до сегодняшнего дня. Изначально, производителем данный мотоблоков было предприятие ОАО «Пермские моторы», которое в 90-х годах вошло в состав Пермского моторостроительного комплекса.

Агрегаты пользуются заслуженной популярностью среди отечественных фермеров, имеют репутацию мощных, производительных, стойких к неисправностям устройств с различной мощностью. Каждый владелец может подобрать модель мотоблока, исходя из участка, объема работ, назначения.

Фото мотоблока «Луч» МБ-1

Особенности мотоблоков «Луч» в следующем:

доступная цена и высокое качество сборки;
навесное оборудование, подходящее для множества других отечественных и китайских моделей;
выносливость, возможность эксплуатации в любой сезон;
способность работать на любом виде топлива (бензин АИ-92, АИ-76, АИ-82 и прочие виды бензина);
практически полное отсутствие плохих отзывов о мотоблоках (среди положительных отзывов много упоминаний о выносливости, хорошей сборке, надежности и мощности устройства).

: Обзор характеристик мотоблока Лифан: разъясняем обстоятельно

Изготовители и история производства «Луч МБ-1»

Первый серийный образец советского мотоблока сошел с конвейера Пермского производственного объединения «Моторостроитель» имени Я. М. Свердлова» в 1985 году.

В период производства мотоблока появилось большое число модификаций этой техники. Основным отличием каждой из них является силовая установка и навесное оборудование производства российских и зарубежных производителей.

С 1991 года агрегат выпускается акционерным обществом «Калужский двигатель» (АО «КАДВИ»). С 2011 года и по сей день оборудование выпускается под названием «Ока».

Мотоблок Луч МБ-1
