Какой нужен ратфиль для бензопилы Stihl

Почему табличный вариант представления информации самый лучший?

Таблица подбора цепей для бензопил – наиболее удобный способ визуализации сводных данных. С этим показчиком больше не будет необходимости ломать голову, соответствуют ли размеры новых комплектующих тем элементам, которые устанавливались на заводскую модель. В качестве ключевых характеристик были использованы:

  • размерность шины (в см);
  • шаг цепи;
  • толщина хвостиков (мм);
  • общее число звеньев цепи.

Первый параметр обуславливается многими факторами и обычно находится в переделах 30-45 см, хотя бывают и исключения.

Цепной шаг – расстояние, которое измеряют между 3-мя близлежащими заклепками.

Толщину ведущих звеньев или высоту паза шины можно вымерять обычным штангенциркулем. Обычно она находится в пределах 1,1-2,0 мм.

Суммарное количество режущих звеньев так же учитывается при подборе цепи.

КАК ОПРЕДЕЛИТЬ ЧТО ЦЕПЬ БЕНЗОПИЛЫ ПОРА ТОЧИТЬ

Частая работа цепной пилой приводит к быстрому затуплению режущих зубьев, а при попадании абразивных частиц (например, земли) этот процесс ускоряется. Иногда приходится восстанавливать режущую способность пилы несколько раз в течение одного рабочего дня: при своевременных заточках меньше стали придется снимать каждый раз, что повысит срок службы всей режущей гарнитуры в комплексе. Перечислим наиболее характерные признаки затупления цепи:

  • – пила не врезается в древесину сама, требуя значительного давления на моторный блок;
  • – вместо крупной стружки пильная цепь выбрасывает мелкие опилки;
  • – появление дыма и запаха гари при пилении, несмотря на безупречную работу маслонасоса и достаточное натяжение цепи;
  • – пилу «ведет» в сторону из-за неравномерного износа режущих зубьев;
  • – при пилении цепь «бьется» и «подскакивает», что может быть вызвано малым расстоянием между вершинами ограничителей глубины и соответствующих им режущих кромок.

Кроме того, на режущих звеньях цепей STIHL нанесены особые линии – это маркировка износа. При износе цепи до таких линий требуется заменить цепь.

Основные критерии выбора бензопилы

Выбор подходящей бензопилы Штиль должен основываться на следующих технических характеристиках:

  1. Мощность. От нее зависит производительность и интенсивность эксплуатации инструмента. Для бытовых целей будет достаточно 2-3 л. с. При профессиональной работе потребуются модели на 6-8 л. с.;
  2. Вес инструмента. Этот показатель подбирается, исходя из физических возможностей работника;
  3. Длина рабочей части шины. Она должна соответствовать толщине распиливаемого материала и мощности двигателя;
  4. Расположение рабочей рукоятки. Она должна обеспечивать оператору максимальное удобство и безопасность. Бензопилы STIHL — лучшие по эргономичности конструкции.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Советы по выбору устройства

Приобретаемая вами бензопила должна полностью соответствовать решаемым задачам и условиям применения. Советы покупателю предельно просты:

  1. Необходимую модель выбирают из изделий соответствующего класса: бытовые — для сада и подсобного хозяйства, полупрофессиональные — для интенсивной работы, профессиональные — исключительно для лесозаготовок и промышленной обработки древесины;
  2. Длина шины должна превышать максимальную толщину разрезаемого материала;
  3. При необходимости работы на открытой площадке в зимний период потребуется пила с обогревом карбюратора и рукоятки;
  4. Инструмент должен быть удобен для вас и не обладать избыточным весом;
  5. Бензопилы STIHL недешевы. Остерегайтесь подделок. Заранее поинтересуйтесь, как отличить настоящую бензопилу STIHL от грубой китайской имитации. Совершать такую покупку лучше в специализированном магазине.

Посмотрите видео о том, как отличить копию STIHL 180 от оригинала

Лучшие бензопилы Stihl

STIHL MS 180-14

Модель бытового класса, оснащенная двигателем на 2 л.с. Подходит для нерегулярного использования на участке. С ее помощью можно быстро обрезать сучья, подравнять кроны, заготовить дрова и спилить небольшие деревья.

Пила весит всего 4 кг, поэтому с ней удобно работать в течение длительного времени.

Цепь смазывается маслом автоматически. При этом количество смазки определяется интенсивностью работы. Модель отличается плавным запуском и ходом даже при серьезных нагрузках.

Подтяжка цепи занимает не более 5 минут и не требует использования инструментов. Благодаря антивибрационной системе руки практически не устают.

Характеристики:

  • мощность — 1500 Вт;
  • длина шины — 35 см;
  • объем двигателя — 31.8 куб. см;
  • топливный бак — 0.25 л;
  • масляный бак — 0.145 л;
  • вес — 3.9 кг.

Достоинства:

  • быстрый распил любых деревьев;
  • плавный запуск и ход;
  • простая замена шины и цепи;
  • приемлемая цена.

Недостатки:

  • большой расход топлива;
  • долго заводится на холодную.

STIHL MS 250

Надежный инструмент для заготовки дров и строительства деревянных зданий. Это облегченная и универсальная бензопила быстро справится с расчисткой территории.

Модель снабжена двухтактным двигателем на 3,1 л.с. и компенсатором для обеспечения стабильных оборотов, снижения объема выхлопных газов и экономичного расхода бензина в течение долгого времени.

Бак вмещает 470 мл топлива. Цепь натягивает сбоку, за счет чего исключается прямой контакт с зубчатым упором.

Благодаря особой конструкции шины и цепи осуществляется автоматическая подача масла, что позволяет сократить его расход на 50%.

Характеристики:

  • мощность — 2300 Вт;
  • длина шины — 45 см;
  • объем двигателя — 45.4 куб. см;
  • топливный бак — 0.47 л;
  • масляный бак — 0.2 л;
  • вес — 4.6 кг.

Достоинства:

  • мощность;
  • удобная смена и натягивание цепи;
  • высокая производительность;
  • продуманная конструкция.

Недостатки:

  • долго заводится зимой;
  • иногда сильно вибрирует.

STIHL MS 170

Надежная и удобная в использовании бензопила бытового класса. С ее помощью можно быстро заготовить дрова и аккуратно обрезать сухие ветки.

Несмотря на компактные габариты обладает высокой мощностью и выдерживает серьезные нагрузки.

За счет антивибрационной системы повышается качество реза и снижается нагрузка на оператора. Модель оснащена двигателем на 1.7 л.с. и шиной длиной 40 см.

Благодаря компактному размеру можно работать в труднодоступных местах.

Характеристики:

  • мощность — 1300 Вт;
  • длина шины — 40 см;
  • объем двигателя —30.1 куб. см;
  • топливный бак — 0.25 л;
  • масляный бак — 0.145 л;
  • вес — 3.9 кг.

Достоинства:

  • мощность;
  • компактность и легкость;
  • продуманная конструкция;
  • удобное использование;
  • быстрый распил.

Недостатки:

  • долгий запуск на морозе;
  • нет кронштейна для ключа.

STIHL MS 230

Незаменимое оборудование для владельцев частных домов. С его помощью можно заготовить большое количество дров и деталей для строительства.

Пила подходит для распила деревьев диаметром до 30 см.

Высокий моторесурс обусловлен наличием двухтактного двигателя мощностью 2,7 л.с. Бак вмещает 470 мл бензина. Открыть баки для топлива и масла можно без инструментов.

Система Ematic обеспечивает автоматическую смазку цепи, за счет чего сокращается расход масла. Бензопила подходит для работы зимой. Стабильная работа в зимнее время обеспечивается подогревом карбюратора.

Характеристики:

  • мощность — 1900 Вт;
  • длина шины — 40 см;
  • объем двигателя — 40.2 куб. см;
  • топливный бак — 0.47 л;
  • масляный бак — 0.2 л;
  • вес — 4.6 кг.

Достоинства:

  • качественная конструкция;
  • не люфтит;
  • минимальная вибрация;
  • быстрый распил.

Недостатки:

  • высокий уровень шума;
  • высокая цена.

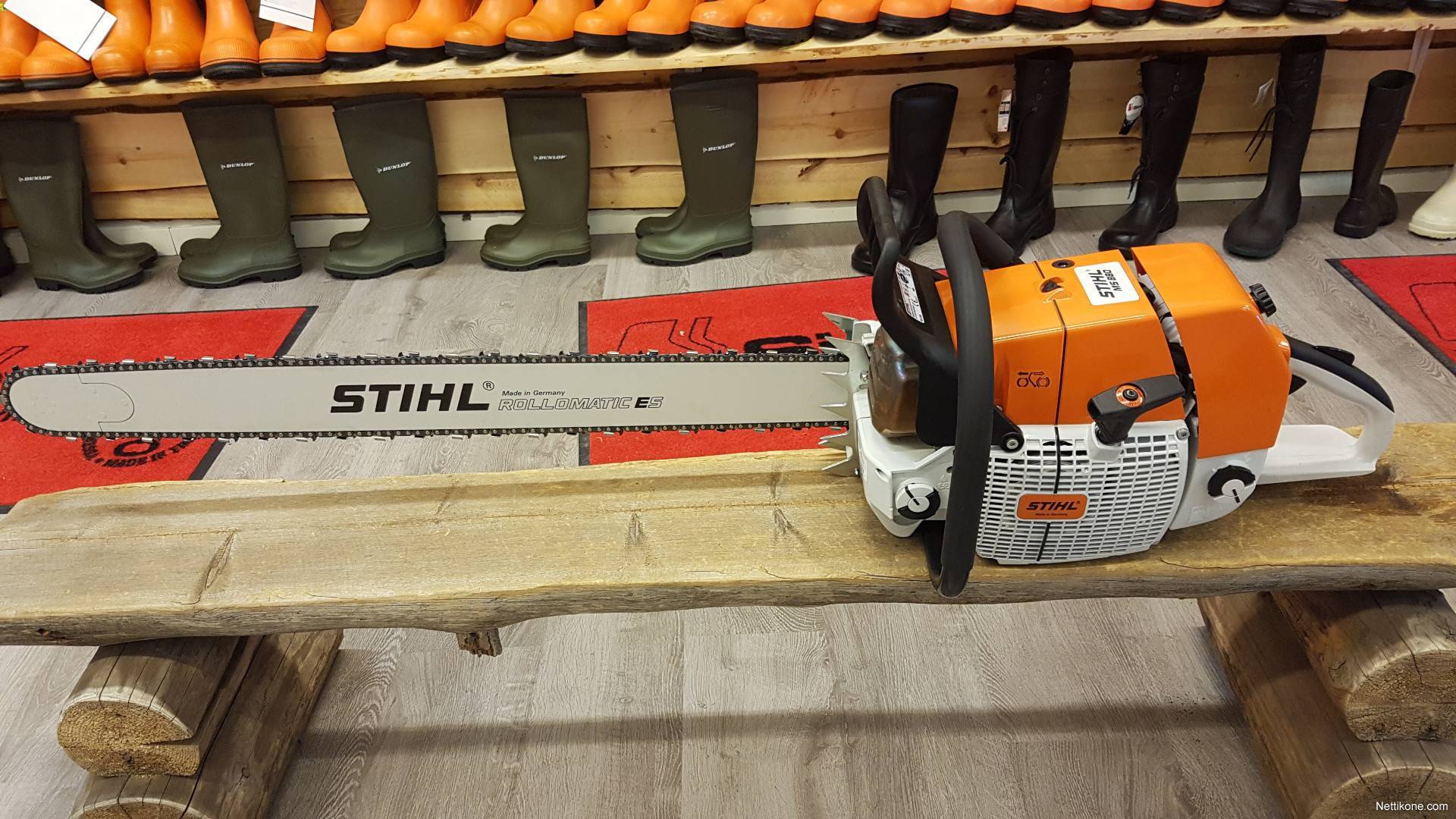

STIHL MS 880-36

Надежная бензопила профессионального класса, для работы которой не требуются специальные навыки и большой опыт.

Пила оснащена двухтактным двигателем на 6,4 кВт и шиной длиной 91 см.

Этих параметров достаточно для выполнения большого объема работ. Устройство незаменимо в строительстве деревянных зданий, при спиле деревьев и заготовке дров.

Защитный кожух на шине обеспечивает безопасность использования. Подогреваемый карбюратор делает использование инструмента зимой максимально комфортным.

Характеристики:

  • мощность — 6400 Вт;
  • длина шины — 91 см;
  • объем двигателя — 121.6 куб. см;
  • масляный бак — 0.7 л;
  • вес — 10 кг.

Достоинства:

  • высокая мощность;
  • качественные материалы;
  • быстрый распил;
  • продуманная конструкция;
  • подходит для зимних работ.

Недостатки:

  • высокая цена;
  • тяжелая.

Отбор по моделям

  • Бензопилы
  • Запчасти на китайские бензопилы 45, пятьдесят два куб.см
  • Запчасти на китайские бензопилы тридцать восемь куб.см
  • Запчасти на китайские бензопилы двадцать пять куб.см
  • Запчасти на китайский Штиль 660
  • Запчасти на Партнер 350, 351, 352, 371
  • Запчасти на Партнер 340S, 350S, 360S
  • Запчасти на Хускварна 137, 142
  • Запчасти на Хускварна 230, 235, 236, 240
  • Запчасти на Хускварна 365, 372
  • Запчасти на Штиль 180
  • Запчасти на Штиль 210, 230, 250
  • Запчасти на Штиль 290
  • Запчасти на Штиль 361
  • Триммеры
  • Запчасти на китайский триммер 33, 43, пятьдесят два куб.см
  • Запчасти на китайский триммер двадцать шесть куб.см
  • Запчасти на Хускварна 125, 128
  • Запчасти на Чемпион Т283, Т284

Как начать пользоваться бензиновыми пилами «Штиль»?

Убедившись, что инструмент исправен и заправлен топливом, можно приступить к его включению. Порядок действия оператора будет таков:

  • запустить цепной тормоз – убрать щиток и провернуть его рукоятку в противоположном направлении от пользователя, чтобы предотвратить преждевременное проворачивание режущей части;
  • активировать клапан декомпрессии, чтобы мотор запустился быстрее;
  • подкачать топливный насос и установить рычаг в положение для запуска на холодную;
  • достать бензопилу «Stihl» из футляра или сумки и расположить ее на горизонтальную поверхность. Придерживая ее левой рукой за ручку, попытаться правой дернуть за стартерный тросик. Продолжать пока мотор не «чихнет»;
  • после заглушения двигателя перевести рычаг на среднюю рабочую позицию и опять запустить стартер;
  • закрыть дроссельную заслонку и добавить газа;
  • опустить рычаг тормоза и приступать к работе. Если пила новая – производится ее обкатка, речь о которой пойдет дальше.

Это интересно: Достоинства и недостатки немецкой бытовой бензопилы Штиль 180: поясняем суть

Внешние признаки затупления зуба бензопилы

Среди наиболее популярных бензопил по праву находятся инструменты австрийской фирмы Stihl, в частности, Штиль-180 (если точно, то Stihl MS-180-14’’). Такой бензопилой можно и сучья обрезать, и со средними по диаметру ветками справиться – мощность в 1500 Вт вполне это позволяет. Несмотря на качественную сталь, которую указанная торговая марка (китайские подделки не рассматриваем!) использует для изготовления зубьев, самостоятельная заточка потребует сноровки и времени.

Следует обратить внимание на следующие внешние признаки затупления режущей цепи:

  1. На рабочем угле зуба появился конический участок.
  2. При переходе от рабочего угла к верхней грани визуально различается радиусное закругление.
  3. В момент начальной подачи даже при сравнительно малой её интенсивности, внедрение рабочей кромки зуба в толщу древесины выполняется с большим сопротивлением.
  4. На стадии установившегося реза цепь бензопилы начинает вибрировать, а уровень шума бензопилы заметно возрастает.
  5. При пилении в продольном направлении поверхность реза имеет грубые вырывы и сколы древесины. Сама стружка становится значительно меньше по своим размерам.

Пробный тест проводят на сухостое, и ни в коем случае не на древесине с повышенной влажностью. Частота заточки зависит от основного направления пиления. Напильник для заточки цепи бензопилы. Как браться за напильник для заточки какой. Ремонт бензопилы штиль 180 своими руками видео. Если оно выполняется преимущественно в осевом направлении, то заточку придётся выполнять значительно чаще.

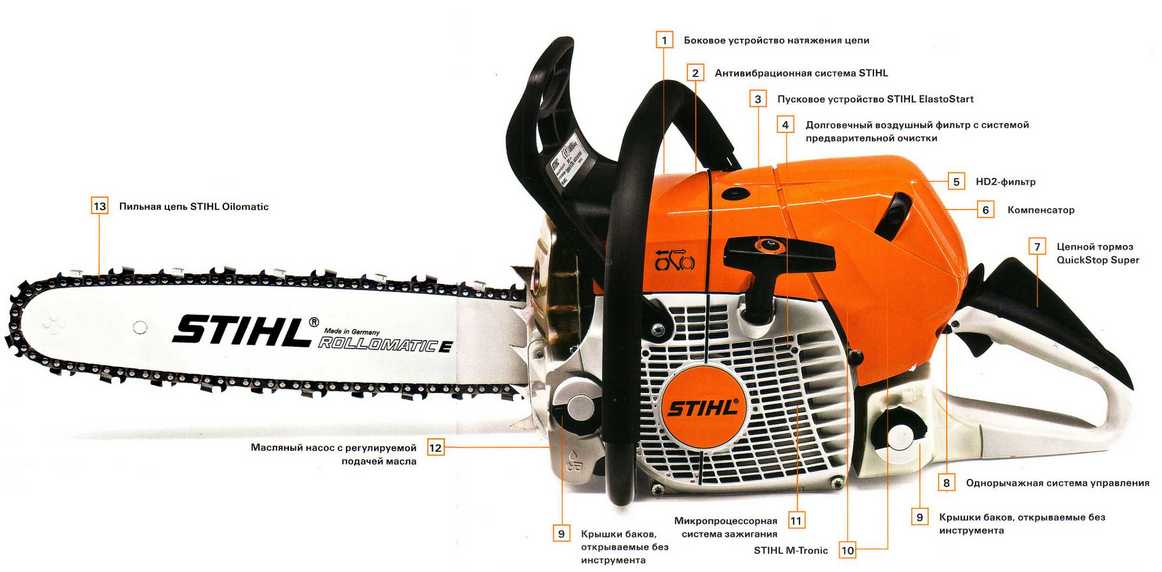

Устройство бензопил «Штиль»


Основными рабочими элементами бензиновых пил «Stihl» являются:

  • двигатель внутреннего сгорания;
  • стартер;
  • охладитель (маховик);
  • зажигательная часть;
  • сцепление;
  • тормозной блок;
  • карбюратор;
  • аэрофильтр;
  • бензобак;
  • глушитель;
  • механизм регулировки натяжения пильной цепи;
  • модуль управления пилой;
  • рукоятка для удержания оператором.

Принцип работы пильных устройств «Штиль» достаточно простой. Стартер предназначен для принудительного запуска мотора. Его тяга через маховик и коленвал подается на поршень. Одновременно с этим масло с топливом из бензобака поступает в карбюратор, где она смешивается с воздухом и подается в зону действия поршня. В момент нахождения последнего в верхней мертвой точке – положении, выше которого он не поднимается, электрическая искра от свечи зажигания воспламеняет топливо-воздушную смесь. После этого поршень идет вниз и совершает полный рабочий цикл.

На валу мотора устанавливается центробежное сцепление: оно позволяет через ведущую звездочку передать обороты мотора непосредственно на вращающуюся шину и цепь – пильную гарнитуру.

ПАРАМЕТРЫ ЦЕПИ

Основные геометрические параметры пильной цепи – шаг, высота профиля и форма режущего зуба, толщина ведущего звена, число звеньев. Шаг – это половина расстояния между центрами трех последовательно идущих заклепок.

Его принято измерять в дюймах, причем каждый имеет условное обозначение (см. таблицу 1). Пильные цепи по высоте профиля зуба делят на низко- и высокопрофильные. Так, для мощных бензопил STIHL предусматривает цепи Rapid с более высоким зубом, а для менее мощных – цепи Picco с более низким зубом. Число звеньев определяет длину цепи, зависит от мощности установленного в пиле двигателя, а также вида выполняемых работ и соответствует размеру шины.

Толщина ведущего звена измеряется в миллиметрах (мм) и должна соответствовать ширине паза используемой шины (с/и. таблицу 2). Последняя цифра этой толщины выштампована в виде условного обозначения на каждом ведущем звене цепи.

Какую бензопилу лучше купить

Универсальной бензопилой с приемлемыми техническими характеристиками и высоким уровнем комплектации является 362 модель. Она хороша для тех, кто часто орудует подобным инструментом у себя на участке и в профессиональной области.

Если же работы на садовом участке не отличаются продолжительностью, то лучшим вариантом станет модель 180. Для более тонкой и маневренной работы идеальна 170 модификация.

Для тех, кто постоянно на профессиональном уровне пользуется подобным инструментом, самый мощный вариант комплектации 660 будет идеален. Практически идентична модель 440, но она уступает предыдущей в мощности.

Информация о торговой марке STIHL

История компании STIHL началась в 1926 году, когда на только что зарегистрированном в Германии машиностроительном заводе, носящем имя его основателя Андреаса Штиля, стали выпускать электрические торцевые пилы. Ему же принадлежит первенство в создании цепной пилы с приводом от бензинового мотора.

Уже в 1931 году компания начинает поставлять свою продукцию на экспорт. Талантливый инженер и способный коммерсант получает патенты на:

  • цепь со скребковыми зубьями;
  • автоматический способ смазки трущихся поверхностей цепи и шины;
  • мембранный карбюратор для возможности резки с любым положением пилы.

В 50-е годы XX века предприятие начинает выпуск маленьких моделей бензопил Штиль, во многом определивших направление дальнейшего развития этого вида техники. Именно STIHL впервые применил рычаг блокировки рукоятки газа, тормоз цепи, обогрев ручки, однорычажную систему управления двигателем. Многие зарубежные фирмы просто копировали разработки немецкого законодателя мод в области бензиновых и электрических пил. В 70-е годы появляются филиалы компании во многих странах мира. Сейчас на предприятиях STIHL трудится более 20 000 человек.

Разработкам STIHL стали подражать остальные компанииИнтересно! В связи с благоприятными условиями рынка труда, основные производственные мощности фирмы в настоящее время сконцентрировались в КНР.

Stihl 440 – универсальность и высокая производительность

Отличается от предыдущих моделей высокой производительностью. Справляется с любой работой по саду и вырубает средние деревья в неплотно насаженном лесу.

Плюсы

  • простой и быстрый запуск обеспечивается депрессионным клапаном;
  • дополнительные функции в виде прогрева карбюратора обеспечивают бесперебойную работу инструмента при минусовых температурах;
  • автоматический тормоз, обеспечивающий безопасность;
  • компенсатор регулирует работу карбюратора, продлевая срок эксплуатации без дополнительного технического обслуживания;
  • система безопасной регулировки цепи;
  • быстрое открытие топливного бака без дополнительных приспособлений.

Минусы

  • не предусмотрена система M-Tronic;
  • шумность в работе;
  • отсутствие воздушного и HD2 фильтров;
  • нет системы точной подачи масла.

Примечания:

  • STIHL и VIKING постоянно работают над усовершенствованием своей продукции, адаптируя ее к самым современным техническим требованиям. Такая работа ведется в том числе и с инструкциями по эксплуатации бензопил STIHL, мотокос STIHL и других агрегатов STIHL и VIKING. Если Вы не нашли необходимую инструкцию, то, возможно, Ваш агрегат был произведен раньше относительно представленной здесь версии руководства по эксплуатации, однако Вам могут оказаться полезны брошюры по безопасности.
  • Если имеется перевод документа на разные языки, то обозначение языков указывается в скобках, например, (RUS) = русский.

Возможные проблемы при эксплуатации

«Штиль». бензопила МС 180, стоимость которой может составить 15 000 рублей, должна употребляться очень аккуратненько. Почему бензопила штиль 180 не заводится. Препядствия у неопытных мастеров могут появиться при первом запуске. Если вы привыкли работать при помощи российских марок «Дружба» и «Урал», то по неопытности сможете просто залить свечу. Таковой эффект может появиться, если излишнее количество раз растягивать стартер. Если вы столкнулись с тем, что не заводиться бензопила «Штиль-180», то после того как вы разберетесь, поймете, что инструмент из прохладного состояния будет заводиться без заморочек. Для этого необходимо будет перевести рычаг в последнее положение, после 2 раза потянуть медлительно стартер. Потом потянуть его пару раз стремительно, а после чего пила точно заведется. Не стоит оставлять бензин в баке, если вы не планируете работать с инвентарем некоторое количество дней. Рекомендуется выработать бак стопроцентно. Такое оборудование спецы рекомендуют выбирать тем юзерам, которые хотят стать владельцами не очень дорогого, но надежного и высококачественного оборудования.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
