На что обращать внимание при выборе виброплиты и какую лучше взять+Топ-3 устройства

Дополнительные параметры

Покупая машину, следует учитывать, что прямоходные агрегаты перемещаются только в одном направлении, а сменить тип хода можно при помощи колес. Модели реверсивного вида передвигаются в двух направлениях.

Некоторые виброплиты имеют в своей конструкции систему орошения. Она полезна при работе с асфальтом, поскольку исключает прилипание смеси. Наличие рукоятки с амортизатором уменьшает вибрационное воздействие на оператора.

Дополнительно следует изучить конструкцию защитного кожуха – прикрывает ли он агрегат со всех сторон или только с внешней. Ременный механизм должен защищаться кожухом со всех сторон.

Мощность двигателя

Мощность двигателя напрямую влияет, насколько легко будет перемещаться виброплита по сложным поверхностям. Агрегат после включения сам тянет себя вперед, и чем выше мощность, тем проще ему будет преодолеть подъемы и участки с рыхлой поверхностью. Если виброплите не хватит мощности, то она может утонуть в вязком грунте или не осилить подъем, и тогда человеку, управляющему агрегатом, придется брать на себя более высокую нагрузку.

Мощность зависит от типа двигателя:

• электродвигатель имеет мощность от 250 до 2200 Вт, потому сфера его использования ограничена преимущественно частным строительством;
• бензиновыйдвигатель с мощностью 1770-9800 Вт может справиться уже практически с любой задачей;
• дизельный двигатель может иметь мощность от 3000 до 24500 Вт. Самые мощные агрегаты – это тяжелые промышленные машины.

Если вы не укладываете дорогу национального значения и не готовите фундамент для многоэтажного дома, то можно смотреть в сторону агрегатов мощностью до 6-10 кВт. Широкий выбор подобных виброплит представлен на странице https://www.litenergo.ru/catalog/stroitelnoe-oborudovanie/vibroplity/. Компания напрямую сотрудничает с производителями оборудования, потому гарантирует высокое качестве продукции и выгодные цены.

Как выбрать виброплиту

Выбор конкретной модели зависит в первую очередь от специфики предстоящих работ. Нужно определить, какой именно материал предстоит трамбовать и на какую глубину.

Какая виброплита лучше — бензиновая или электрическая

С точки зрения стоимости электрические агрегаты остаются самыми доступными. Но производительность у них небольшая, в среднем до 2200 Вт, и к тому же технике необходимо обеспечить доступ к розетке. Главный плюс таких моделей — в процессе эксплуатации не приходится тратиться на топливо.

Бензиновые устройства стоят дороже и требуют регулярной заправки жидким топливом. Но зато они полностью автономны, и с их помощью можно трамбовать грунт, щебень и асфальт. Выбрать электро или бензо виброплиту, зависит от специфики работ, но спектр применения шире у моделей на жидком топливе.

Как выбрать плиту для уплотнения грунта

Для трамбовки грунта, асфальта и обратной засыпки фундамента применяют среднетяжелые модели с массой до 220 кг. Такая техника уплотняет материал на глубину до 60 см и часто используется в дорожном строительстве и ремонте.

Какую виброплиту выбрать для щебня и песка

С песком, мелким гравием и щебнем работают легкие агрегаты до 75 кг с глубиной трамбовки 15 см. На них часто останавливаются при выборе виброплиты для дачи, модели подходят для ландшафтного благоустройства и засыпки садовых дорожек.

Как выбрать виброплиту для укладки тротуарной плитки

Тротуарная плитка — довольно хрупкий материал, требующий бережного обращения. Ее укладывают при помощи универсальных агрегатов массой до 110 кг с глубиной трамбовки до 25 см и силой удара до 12 кН.

Важно! Виброплита для тротуарного покрытия обязательно должна оснащаться ковриком из резины или полиуретана, он снизит разрушительное воздействие вибрации

Рабочая площадь плиты

Производительность агрегата зависит от размеров подошвы. В саду обычно применяют устройства с основанием около 40 на 40 см.

Обратный ход

Некоторые модели виброплит оснащаются реверсом — опцией, позволяющей запустить движение в обратном направлении. Такая функция удобна при работе на сложных участках ландшафта, где тяжелая техника может упереться в стену или другое препятствие.

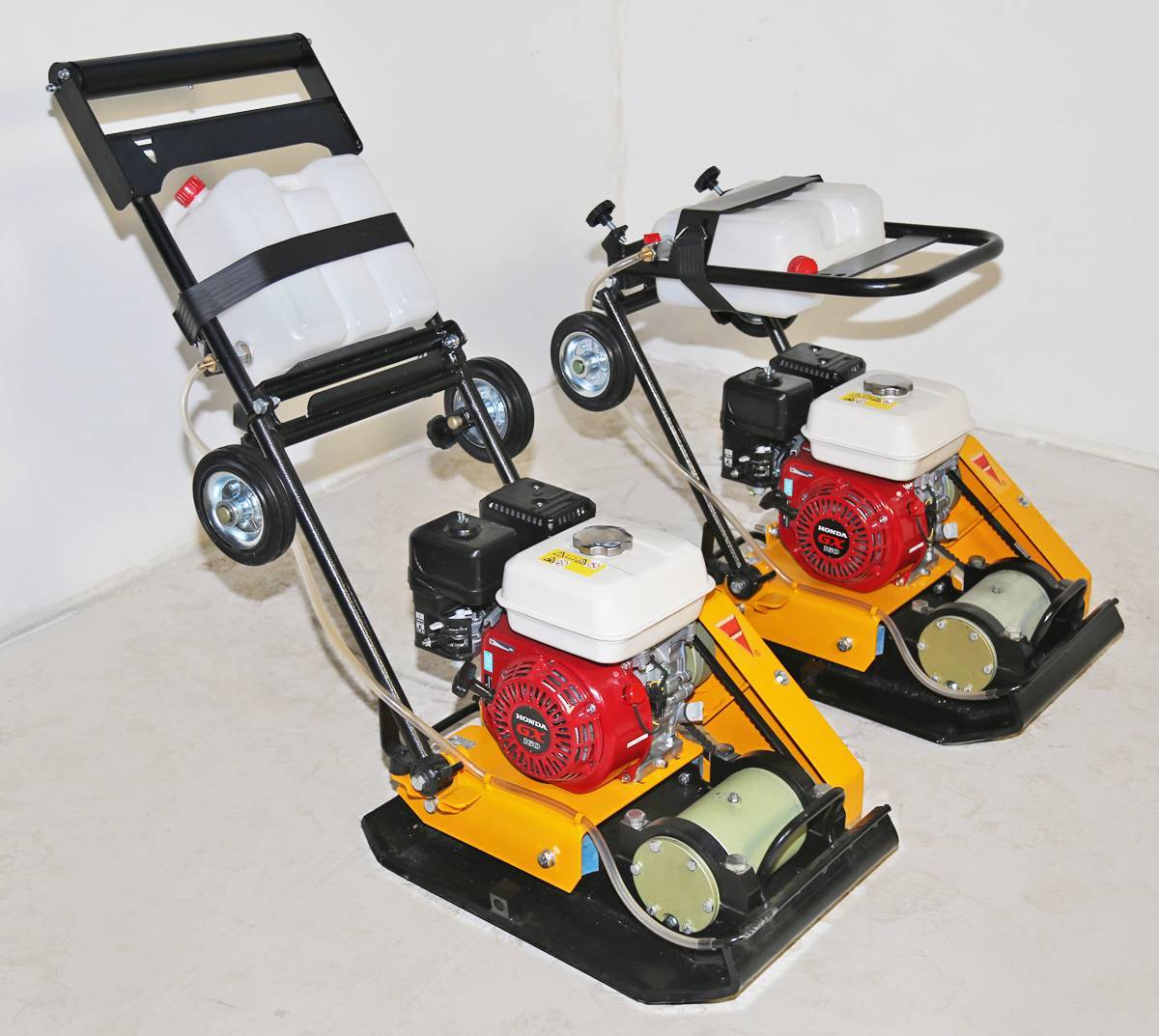

Система орошения

Если планируется работа с асфальтом или битумом, лучше купить виброплиту со встроенным орошением. Подошва у таких моделей автоматически смачивается водой, поэтому вязкие и липкие материалы к ней не прилипают.

Какого производителя виброплиты лучше выбрать

Виброплиты на строительном рынке представлены как зарубежными, так и отечественными брендами. Среди наиболее надежных можно отметить:

• Weber;
• Mikasa;
• Shatal;
• Zitrek;
• Grost;
• Калибр;
• МИССОМ;
• ТСС;
• Impulse.

Перечисленные производители поставляют долговечное и качественное оборудование профессионального уровня в широком ассортименте.

Рейтинг самых надежных моделей с электрическим приводом

Вибрационные плиты, оснащенные электрическим приводом, по сравнения с дизельными или бензиновыми аналогами, обладают невысокой мощностью, однако и стоят они гораздо дешевле. Для функционирования таких агрегатов необходимо подключение к электросети.

Чтобы выполнить работы в местах, где нет возможности подключения к сети, придется использовать генератор. Как правило, такие устройства приобретаются для укладки тротуарной плитки и выполнения простых работ по уплотнению почвы. Минимальная стоимость таких аппаратов варьируется в районе 18-20 тысяч рублей.

ВИБРОМАШ ВУ -11-75

Надежная, качественная электрическая виброплита, которая подойдет для утрамбовки, уплотнения сыпучих грунтов, а также укладки тротуарной плитки. Является мобильным, экономичным и компактным устройством. Для управления этим агрегатом нужен только один оператор даже на ограниченном пространстве. Прекрасно подойдет для уплотнения почвы около цоколей построек, обустройства бордюров на дорогах. Также эта модель часто используется для прокладки пешеходных дорожек небольшой ширины.

Оснащается электрическим двигателем, мощностью 0.55 кВт. Габариты подошвы – 500х300мм. Величина усилия равна 11.3 кН. Общая масса аппарата – 80 кг.

ВИБРОМАШ ВУ -11-75

Достоинства:

• Невысокая стоимость (38530 рублей);
• Функциональность (подходит для выполнения широкого спектра простых задач);
• Габариты;
• Качество сборки и комплектующих;
• Подошва сделана из прочной стали;
• Небольшой вес.

Недостатки:

• Невысокая мощность (подходит для выполнения только простых задач);
• Некоторые пользователи отмечают, что после продолжительного функционирования, электродвигатель начинает сильно нагреваться.

ИЭ-4509 А (220В)

Компактное устройство, предназначенное для уплотнения разнообразных типов сыпучего грунта, а также связного дорожного покрытия. Прекрасно подойдет как для любителей, так и для профессионалов. Благодаря использованию ИЭ-4509 А можно уплотнять песок, гравий, асфальтобетон, проводить разнообразные строительные и ремонтные мероприятия. Подходит для выполнения задач в условиях ограниченного пространства. За его функционирование отвечает вибратор электромеханического типа, мощностью 0,25 кВт.

Показатель глубины уплотнения – 200 мм. Вес устройства – 40 кг. Работает от сети, напряжением в которой равно 220 В. Габариты плиты 400х320 мм.

ИЭ-4509 А (220В)

Достоинства:

• Доступность (цена 27770 рублей);
• Качество комплектующих;
• Хорошая сборка;
• Простота эксплуатации.

Недостатки:

• Невысокая мощность;
• Небольшая производительность.

SHATAL PC-1443

Качественное, производительное, по мнению покупателей, экологичное устройство, которое обладает невысоким уровнем исходящего шума. Может применяться для уплотнения грунтов, а также во время укладки холодного либо горячего асфальта. SHATAL PC-1443 можно использовать даже на небольших участках с сильно затрудненным доступом.

Оснащается надежным, качественным электродвигателем, мощность которого равна 3 л.с. Благодаря этому он способен оказывать воздействие на поверхность с силой в 1400 кг. При изготовлении корпуса виброплиты использовалась высокоуглеродистая сталь, обладающая повышенным уровнем прочности. Благодаря небольшим габаритам, этот агрегат можно с легкостью транспортировать даже в легковом авто. Масса всей конструкции составляет всего 88 кг. Габариты плиты – 400х500 мм. Сила удара – 13,7 кН. Уровень общей производительности – 625 квадратных метров в час.

SHATAL PC-1443

Достоинства:

• Высокая производительность как для агрегатов этого класса;
• Надежность;
• Мощность;
• Компактность;
• Небольшой вес;
• Функциональность (можно применять для выполнения даже сложных задач).

Недостатки:

• Очень высокая стоимость (135918 рублей);
• Нет режима реверс.

Техника безопасности при работе

Трамбовка грунта виброплитой должна обязательно выполняться с соблюдением техники безопасности. Среди множества рекомендаций можно выделить следующие основные правила.

1. Во время работы необходимо применять средства индивидуальной защиты : соответствующую одежду и обувь, очки, наушники, головной убор.
2. Перед началом эксплуатации нужно проверить используемую технику на наличие внешних повреждений: если они имеются, то следует их предварительно устранить.
3. Запрещено оставлять работающее оборудование без контроля, при этом оператор должен располагаться позади него и своевременно перемещаться за агрегатом.
4. Через каждые 40 минут нужно организовывать перерыв примерно на 10 минут, чтобы предупреждать усталость оператора.
5. Нельзя дополнительно ускорять механизм с помощью приложения дополнительных усилий.
6. Если работать нужно на наклонной поверхности (когда угол не превышает норму), то обслуживающий персонал должен стоять выше агрегата, двигаясь при этом от верха к низу.
7. Запрещено эксплуатировать техническое устройство вблизи источников взрывоопасных либо легко воспламеняемых материалов.
8. При опрокидывании виброплиты , ее следует предварительно выключить, а только затем поставить в рабочее положение.
9. Разворачивать агрегат стоит одной рукой.
10. Чтобы не допустить травмирования, следует держать ноги с руками в удалении от работающей подошвы плиты.
11. При столкновении с какой-либо преградой нужно остановить агрегат, а затем устранить препятствие и возможные поломки, вызванные им.
12. От краев траншей, котлованов, оврагов и других выемок требуется находиться не ближе, чем на минимально допустимом расстоянии, а лучше – подальше.
13. Строго запрещено допускать к работе людей, находящихся под воздействием наркотиков, алкоголя, психотропных препаратов.

Следует учитывать, что чем выше расположен центр тяжести виброоборудования (и меньше площадь опоры), тем легче оно может перевернуться. Это очень опасно для оператора

Также очень осторожно нужно обращаться во время включения с техникой, не оснащенной функцией плавного пуска

Применение виброплиты требуется при проведении всех строительных мероприятий, которые связаны с уплотнением сыпучих грунтов. Необходимо обязательно учитывать особенности трамбуемых материалов, чтобы достичь качественного результата. Нужно, чтобы максимальная глубина насыпанного слоя соответствовала той толщине, которую способен утрамбовать эксплуатируемый агрегат. Техника безопасности в любом случае должна быть на первом месте. Несоблюдение простых правил вместе с невнимательностью может привести к серьезным увечьям.

Создание плотной песчаной прослойки является одной из главных задач этапа подготовки оснований под стяжки или фундаментные конструкции, для выгонки воздуха и сжатия частиц важно использовать правильные методы и инструменты. Цена при привлечении профессиональных фирм зависит от глубины обработки и других факторов и варьируется от 70 до 900 рублей за 1 м2. Выбор конкретного способа определяет назначение прослойки, захватываемой площади и бюджета

Выбор конкретного способа определяет назначение прослойки, захватываемой площади и бюджета.

Проводится при подготовке песчаных и мелкодисперсионных грунтов перед строительством домов, засыпке подушки под плитные или ленточные фундаменты, формировании жесткого подстилающего слоя при обустройстве полов по грунту или укладке основания под брусчатку и ограждения. Среди задач выделяют:

• Защиту возводимых конструкций от морозного пучения и отвод от них влаги.
• Выравнивание основания и усиление его жесткости.
• Предотвращение деформации конструкций под воздействием нагрузки на сжатие и изгиб, устранение риска их разрушения при усадочных процессах.
• Получение плотной и устойчивой прослойки, разделяющей подошву фундамента или стяжку и прямой грунт.
• Устранение пустот и выгонку воздуха.

Топ-10 бюджетных моделей виброплит

Для частного использования на загородном участке редко приобретают дорогую строительную технику. Наибольший интерес вызывают бюджетные, но функциональные модели виброплит.

Вибромаш ВУ-05-45

Электрический агрегат с мощностью 500 Вт работает от бытовой розетки и уплотняет грунт на 30 см. Хорошо взаимодействует с песком и гравием, может применяться для асфальта, но трамбовать его будет намного медленнее. Для дорожных работ модели не хватает производительности, а вот для дачи она подходит хорошо.

Купить Вибромаш ВУ-05-45 можно от 22000 рублей

Stem Techno SPC 152

Недорогая виброплита функционирует от бензинового двигателя с производительностью 2,5 л. с. При массе в 50 кг способна уплотнять материалы на 20 см вглубь. Применяют плиту при укладке дорожек и насыпей, скорость перемещения агрегата составляет 15 м за минуту, реверса в конструкции не предусмотрено.

Купить Stem Techno SPC 152 можно от 23000 рублей

Zitrek Z3K 90

Довольно мощная виброплита с бензиновым мотором 6,5 л. с. уплотняет грунт, щебень и песок на 30 см. Экономно расходует топливо, легко поддается управлению. Реверса у недорогой модели нет, однако предусмотрены колеса, упрощающие маневрирование. Агрегат используют при обустройстве небольших садовых дорожек, где требуется уложить гальку, песок или щебень, и для ухода за газонами.

Цена Z3K 90 стартует от 23200 рублей

TSS WP60-L

Бензиновая виброплита на 10,5 кН поддерживает глубину трамбовки 25 см и обладает мощностью 6,5 л. с. Оснащена прямым холодом без реверса, габариты у агрегата компактные, поэтому в саду с применением устройства сложностей не возникает. Вес плиты небольшой — всего 60 кг.

Купить TSS WP60-L можно от 21000 рублей

Zitrek Z3K 50

Виброплита с глубиной трамбовки 20 см работает за счет бензинового двигателя, поддерживает силу удара 8,2 кН и успешно уплотняет грунт, песок, гальку и щебень. При массе 53 кг легко поддается ручному управлению и не вызывает быстрого утомления у оператора.

Виброплиту Zitrek можно купить от 22000 рублей

Zubr ZVPB-8.5G

Бензиновый агрегат профессионального типа обладает прямоходной конструкцией, поддерживает мощность 2,5 л. с. Может уплотнять песок и грунт на 20 см, к плюсам пользователи относят средний уровень шума 79 дБ. Большинство виброплит при работе издают более громкий гул.

Купить виброплиту Zubr можно от 22000 рублей

RedVerg RD-29142

Прямоходный агрегат с бензиновым мотором 6,5 л. с. оснащен оросительной системой и подходит для проведения асфальтоукладочных работ. Поддерживает глубину 25 см, ударная сила модели составляет 11 кН.

Приобрести RD-29142 можно от 23000 рублей

Patriot VT 50 LB

Недорогая бензиновая виброплита с ударной силой 10 кН обеспечивает трамбовку почвы на 20 см вглубь. Применяется на дачных участках для обработки газонов и обустройства дорожек, справляется с уплотнением сыпучих материалов. Масса у агрегата небольшая, всего 51 кг, а мощность составляет только 3 л. с., но для частных целей этого вполне достаточно.

Приобрести виброплиту Patriot можно от 23500 рублей

Zitrek Z3K 81

Бюджетный, но мощный агрегат трамбует грунт на 30 см с силой 13 кН, комплектуется бензиновым двигателем на 6,5 л. с. При массе 81 кг обладает плавным и легким ходом, не вызывает сложностей в управлении.

Совет! Вибрационная плита от Zitrek хорошо подходит для работ на узких участках ландшафта.

Цена Zitrek Z3K 81 в среднем составляет 24000 рубле

RedVerg RD-29140

Бензиновая виброплита с прямым ходом обеспечивает уплотнение на 20 см. При небольшой массе справляется с грунтом, песком и мелким гравием, скорость перемещения устройства составляет 25 м за минуту. Ударная сила у модели средняя — 8,2 кН.

Купить виброплиту RD-29140 можно от 25000 рублей

Устройство виброплиты

Устройство виброплиты достаточно простое, как и ее использование. Основанием механизма является плита из стали или чугуна, в центре которой расположен вибратор. Вибратор предает колебания на плиту и она выполняет свое назначение – утрамбовывает поверхность этими колебаниями. Движущая часть механизма – двигатель, который передает вращательные движения вибрирующей части через муфту и клиноременную передачу. Уже в самом колебательном механизме в плите эти движения превращаются в колебательные. Основание, которое держит весь механизм в сборе – рама.

Двигатели для виброплит по типу топлива делятся на:

• электрические,
• бензиновые,
• дизельные.

Наиболее востребованными являются моторы, потребляющие бензин и электричество. Недостаток дизельного двигателя – его цена. Электрического – невозможность выполнения работ при отсутствии источника питания. Учитывая все эти факторы, можно смело заявить, что бензиновый двигатель выигрывает по всем параметрам.

Что лучше — виброплита или каток

Для благоустройства дачных территорий используют не только виброплиты, но и катки. Последние представляют собой вместительный полый барабан с длинной рукоятью. Внутрь катка засыпают песок или другой материал для утяжеления, а потом вручную обрабатывают газоны, дорожки и другие участки ландшафта.

Хотя катки стоят дешевле, виброплиты намного удобнее в применении. Качество уплотнения определяется мощностью двигателя, а не личной физической силой оператора, перед применением агрегат не нужно подготавливать к работе. Устройства функционируют быстрее и позволяют обрабатывать большие площади за короткое время.

Какие машинки для стрижки волос лучше

С помощью машинки для стрижки волос можно в домашних условиях сделать модную мужскую или детскую прическу, придать форму бороде, подровнять бакенбарды или усы.

Особенности машинок для стрижки волос

Внешне все машинки похожи друг на друга. Они представляют собой компактные электроприборы, внутри которых прячется маленький моторчик (роторные модели) или электромагнитная катушка (вибрационные модели). Мотор или катушка приводят в движение насадку с лезвиями, которые и срезают волосы.

Профессиональная машинка с настройкой длины стрижки оснащается, как правило, достаточно мощным мотором (20-45 Вт) и относится к роторному типу. Роторные машинки могут непрерывно работать не меньше часа и при этом не перегреваться. Бюджетные модели имеют невысокую мощность (9-15 Вт) и относятся к вибрационному типу. Такие машинки способны работать не более 10-20 минут.

Удобство пользования машинкой во многом зависит от качества лезвий. Прекрасно справляются с работой машинки для стрижки волос Moser с лезвиями из нержавеющей стали, но во многих современных моделях ножи имеют еще титановое или алмазное напыление. Отличным вариантом являються керамические лезвия с титановым напылением.

Кроме материала изготовления, имеет значение и острота лезвий. Зачастую лезвия могут самозатачиваться во время стрижки за счет трения друг о друга. Машинка для стрижки волос Remington с самозатачивающимися лезвиями может использоваться на протяжении достаточно длительного времени, не доставляя хлопот, связанных с заточкой.

Лезвия могут иметь ширину 35-45 мм. Машинка для стрижки волос Philips с шириной ножа 41 мм позволит без проблем придать необходимую форму прическе, а вот для ухода за бакенбардами больше подойдет машинка для стрижки волос Moser с шириной ножа 32 мм.

Беспроводные и проводные машинки для стрижки волос

Даже профессиональная машинка для стрижки волос с влажной очисткой потребляет совсем немного электроэнергии. Это позволяет производителям выпускать модели, которые могут работать и от сети, и от аккумулятора. Машинка для стрижки волос Philips с питанием от сети хороша для длительного использования

При выборе такой модели следует обращать внимание на длину сетевого шнура и на наличие поворотного шарнира, который будет предохранять шнур от перекручивания

В поездках более удобной будет аккумуляторная машинка для стрижки волос Remington. Питание автономное от сети обеспечивает маневренность машинке, поэтому модели, способные работать от аккумуляторов обычно используют для стрижки маленьких непосед или для создания сложных стрижек. Аккумулятор можно заряжать с помощью специальной подставки. На зарядку может понадобиться до восьми часов. На полном заряде способна проработать 30-60 минут практически каждая машинка для стрижки волос Moser.

Подставка для зарядки позволяет аккуратно заряжать инструмент и одновременно может использоваться для его хранения. Такая подставка обычно входит в набор для стрижки волос, включающий еще парикмахерские ножницы, расчески, щетки для чистки, масло для смазки, подставку для насадок и кейс для хранения.

В обзоре представлены товары следующих торговых марок:

Braun – признанный мировой лидер по производству мужских бритв, машинок для стрижки волос, эпиляторов, фенов, электрических зубных щеток и т. п. Для высококачественной продукции этого бренда характерен дизайн с максимальным лаконизмом формы, сдержанностью колористических решений и практически полным отсутствием декора. Такой дизайн даже получил название «браун-стиль»;

Moser – ведущий европейский производитель парикмахерского инструмента

Компания уделяет большое внимание экологическим аспектам и безопасности своей продукции на протяжении всего ее жизненного цикла, начиная от производства и заканчивая утилизацией;

Remington – под этой маркой выпускается разнообразный инструмент для индустрии красоты. Это машинки для стрижки волос, фены, плойки, электробигуди, эпиляторы и многое другое

Вся продукция пользуется большой популярностью во всем мире, благодаря своей функциональности и качеству исполнения;

Philips – один из мировых лидеров по производству товаров для ухода за нашим телом и волосами. Вся продукция этой марки отличается инновационными технологиями, легкостью использования и оригинальным дизайном.

Классификация виброплит

Конструкция инструмента несложная. Основные элементы виброуплотнителя грунта – это стальная платформа, мотор, крепящийся к валу, и эксцентриковый груз. Вращение мотора вызывает сильные вибрации груза, которые усиливают давление плиты на грунт. Передаваемая через плиту вибрация приводит частицы грунта в движение, заставляя те заполнять имеющиеся в насыпи пустоты. После уплотнительных работ из насыпи получается плотная и ровная поверхность.

Все имеющиеся в ассортименте виброплиты условно классифицируют по назначению, типу движения, видам двигателя и управления.

По назначению

Тут выделяют следующие типы виброплит.

1. Для укладки дорожных покрытий. Опорная плита таких инструментов массивная с гладкой поверхностью и закругленными краями. В оснащении устройства предусмотрена система увлажнения поверхности плиты для предотвращения налипания асфальтобетонной смеси.

2. Аппарат для трамбовки грунта оснащаются массивной рифленой трамбующей поверхностью и вибрационным механизмом с высоким уровнем колебаний.

По типу движения

По этому параметру виброплиты бывают поступательные и реверсивные. Поступательная оснащается одним дебалансом и может работать только в одном направлении. Реверсивная виброплита оборудуется двумя вибраторами, за счет чего может работать в прямом и обратном направлении.

Виброплита реверсивная (до 200 кг) BPU 3050

По типу двигателя

Электрическая виброплита относится к бытовому спектру приспособлений из-за малого веса и невысокой степени трамбовки, а также ограничения в передвижении из-за длины шнура. Инструмент востребован в условиях ограниченности доступа свежего воздуха, например, для работы в зданиях. Может использоваться для обустройства дорожек на дачном участке.

Инструмент с двигателем внутреннего сгорания (на бензине или дизельном топливе) более мобилен. Выпускаются модели бытового (с менее мощным мотором и весом плиты) назначения и мощные агрегаты для профессионального использования. По виду топлива аппараты подразделяются на виды:

• бензиновая виброплита;
• дизельная разновидность инструмента.

Виброплита ВП-100 (90 кг)

По типу управления

Если говорить о типе управления, то бывают устройства с ручным и дистанционным управлением. Инструмент бытового назначения и доступные профессиональные модели относятся к первому типу.

Какие бывают виброплиты

Все виброплиты по различным признакам можно разделить на отдельные виды. В частности. По типу движения они делятся на реверсивные и нереверсивные (поступательные). Реверсивная виброплита способна совершать движение в двух направлениях – вперед и назад. Благодаря этой возможности виброплиту не нужно разворачивать для повторного прохождения поверхности. Чаще всего к реверсивным относятся тяжелые модели виброплит, применяемые для уплотнения сложных грунтов и стройматериалов средней и крупной фракции. Оснащается такое оборудование бензиновыми и дизельными двигателями внутреннего сгорания. Как раз в этом сезоне на рынок выводятся новые реверсивные виброплиты премиум класса STEM PRO. Профессиональные строители смогут по достоинству оценить их в действии.

Поступательные виброплиты совершают движение только вперед. Преимущественно их применяют для укладки тротуарной плитки, асфальтирования небольших площадок, трамбовки песка. Электрические виброплиты как раз относятся к нереверсивным, что еще больше сужает их сферу применения.

Не менее важной характеристикой является вес оборудования, именно этот фактор определяет качество трамбовки. По весу все виброплиты делятся на:

• легкие – до 75 кг,
• универсальные – 75…90 кг,
• среднетяжелые – 90…140 кг,
• тяжелые – более 140 кг.

Большая часть электрических виброплит относятся к легкому классу. Поэтому чаще всего их применяют для трамбовки дорожек из мелкого гравия и песка, укладки тротуаров. Довольно часто толщина уплотняемого слоя не превышает 150 мм.

Самый распространенный класс – это универсальные виброплиты. Их сфера применения существенно шире, чем у устройств легкого типа. Они применяются при ямочном ремонте дорог, ландшафтных работах, при уплотнении гравия и щебня. Толщина уплотняемого слоя не превышает 250 мм.

Среднетяжелые и тяжелые виброплиты используются для послойного формирования «подушки» дорог, фундаментов, уплотнения сложных грунтов, локальной укладке асфальтового покрытия. Уплотняемый слой может достигать 600 мм.

За качество трамбовки также отвечает и вибрационное усилие. Из двух одинаковых устройств следует выбирать виброплиту с большим вибрационным усилием. Для электрических устройств этот показатель не превышает, как правило, 10 кН. Поэтому часто для укладки тротуарной плитки используются именно легкие виброплиты, поскольку рекомендуемое значение вибрационного усилия при данной процедуре не должно превышать 18…20 кН, большее значение просто приведет к раскалыванию плитки.

Исходя из вышесказанного, напрашивается вывод: покупка электрической виброплиты с весьма узкой сферой применения не является самой оправданной. Конечно, электрические виброплиты стоят дешевле бензиновых, но все равно это достаточно ощутимая трата для кошелька частного покупателя.

Самостоятельное изготовление

Конструктивно виброплита представляет собой простое устройство, которое легко изготовить своими руками. Так и поступают многие умельцы, поскольку для выполнения разовых работ покупать магазинный дорогой агрегат нецелесообразно. Для таких целей понадобится минимум материалов и умений.

Площадочный вибратор

Самый простой, но затратный способ, как сделать самому виброплиту – приобрести площадочный вибратор. В таком случае не придется монтировать эксцентрик, и сборка агрегата сводится к изготовлению плиты и креплению к ней вибратора. Выбирать желательно двигатель 220 V, так как трехфазное питание имеется не на каждом участке.

Если есть возможность использовать старый электродвигатель, снятый с другого агрегата, то дополнительно к нему на плиту монтируется эксцентрик. Если решено собрать бензиновый вибратор, то подойдет обычный одноцилиндровый двухтактный двигатель.

Одноцилиндровый двухтактный двигательСтальной лист для платформы

Следующий элемент виброплощадки – тяжелая металлическая платформа– главная рабочая часть агрегата. Для изготовления своими руками лучше брать толстый стальной лист (8-10 мм). Сталь, в отличие от чугуна, хорошо поддается обработке и не подвержена сколам. Толщина материала обеспечит прочность плиты и достаточную массу, до 60 кг. Стандартный размер платформы – в пределах 80 × 45 см. Такая площадь подходит для большинства работ и обеспечивает хорошую мобильность и производительность агрегата. Глубина трамбовки, которую дает такой самодельный инструмент, составляет 15-20 см, что достаточно для работ в условиях дачи.

Чтобы сделать виброплиту, дополнительно для сборки нужно подготовить такие детали:

• Два коротких швеллера, которые привариваются к площадке. К ним впоследствии крепится двигатель.
• Эксцентрик (если предусмотрена такая конструкция).
• Крепежные болты с гайками.
• Полая труба для изготовления ручки. Она изгибается буквой «П». Высота ручки – 1-1,2 м.
• Эластичные резиновые подушки, через которые крепятся ручки и двигатель.
• Для удобства транспортировки вибрационной плиты предусматривается крепление под съемную ось, сделанную из трубы, с колесиками от старой тележки.

Все работы выполняются с использованием базовых слесарных инструментов (молотка, тисков), болгарки, сварочного аппарата.

Порядок сборки

Сборку выполняют не по точным чертежам, а реализуют принципиальную схему с поправкой на имеющиеся материалы и возможности.

Последовательность сборки:

• Подготовка плиты. После того как отрезана прямоугольная площадка, подгибают ее передний и задний край. Данный этап предотвратит зарывание плиты в грунт во время работы. От каждого края на расстоянии 10 см отмечают линию. По ней делают неглубокий надпил при помощи болгарки. Данный надпил позволит ровно подогнуть лист. Загибают края на 30 градусов молотком. Затем сварочным швом закрепляют пропил и фиксируют загибы.
• После этого можно крепить к плите посадочное место для электродвигателя. Для этого к металлической площадке приваривают два швеллера с выполненными заранее крепежными отверстиями для двигателя, эксцентрика (если нужно) ручки. При этом сварку необходимо выполнять максимально качественно.

Лист с загнутыми кромками и приваренными швеллерами

После того как крепежное место приварено, к нему прикручивают электродвигатель, эксцентрик. Эксцентрик крепится без подкладок, а для бензинового или обычного электродвигателя можно изготовить отдельную площадку, которая крепится к швеллерам через эластичные прокладки. Можно предусмотреть вариант непосредственного крепления двигателя к швеллеру, но через прокладки. Так уменьшится вибрационная нагрузка на мотор, а если приподнять его над плитой, получится дополнительно оградить его от попадания камней, пыли и воды при увлажнении основания. Ручку тоже крепят через резиновые прокладки, чтобы при работе уменьшить передачу вибрации на руки.

Принципиальная схема виброплощадки с эксцентриком

Сборка конструкции с виброплощадкой заканчивается выставлением эксцентрика. Для этого снимают крышку и устанавливают дебаланс (груз) в нужное положение в соответствии со шкалой.

После сборки бензиновой трамбовки выполняют опытную настройку эксцентрика, выставив дебаланс так, чтобы амплитуда и вынуждающая колебания сила были оптимальными.

Один из вариантов конструкции самодельной виброплиты:

Чтобы инструмент прослужил долго, нужно содержать его в чистоте, не допускать перегревания мотора. В бензиновом моторе следует постоянно контролировать уровень масла, загрязнение воздушных фильтров, чистоту свеч.

Средняя оценка

оценок более 0

Поделиться ссылкой

Правила трамбовки с помощью виброплиты

Трамбовка грунта, песка, гравия или щебня имеет свои особенности, которые связаны со свойствами этих материалов. Если их не учитывать, то не получится качественно уплотнить насыпанный слой, что в дальнейшем скажется на долговечности возведенного сооружения.

Виброплиты по массе разделяются на несколько групп. Чем больше вес агрегата, тем большей толщины слой насыпанного сыпучего материала можно с его помощью трамбовать. Приступая к работе, следует учитывать такие нюансы.

1. Легкое оборудование (весом до 75 кг) способно увеличить плотность слоя толщиной 15 см, поэтому широко применяется в ландшафтных работах и при укладывании тротуарной плитки.
2. Универсальные модели техники (массой 75-90 кг) могут уже утрамбовать 25 см насыпанного материала. Их используют при укладке асфальта, а также при частичном ремонте дорог.
3. Агрегаты средней тяжести (весом 90-140 кг) предназначены для работы со слоями толщиной до 60 см. С их помощью проводят уплотнение засыпки траншей и котлованов, а также возведение дорожных насыпей.
4. Тяжелое виброоборудование (массой более 140 кг) используют для выполнения тех же рабочих операций, что и среднетяжелую технику.

Из таблицы видно, что слабосвязанные грунты

(пылевые) более эффективно утрамбовывать виброоборудованием весом от 300 до 950 кг.

При работе с вибрационной плитой следует придерживаться следующих общих советов:

• необходимо учитывать характеристики утрамбовываемых поверхностей;
• пропускать отдельные участки нельзя;
• оптимальным считается количество проходов плитой от 4 до 6;
• максимальная толщина слоя должна соответствовать возможностям используемой техники;
• поверхность подготовленной площадки не должна иметь перепадов, превышающих 2 см;
• каждый уровень многослойной подушки уплотняют отдельно;
• нужно, чтобы используемые строительные материалы соответствовали по своим свойствам ГОСТ.

Что касается того, сколько должно быть оборотов на виброплите, то здесь следующая закономерность: чем выше частота, тем удобнее работать с мелкофракционными грунтами. Так, например, для уплотнения щебня либо гравия с размером отдельных камешков до 10 мм (и менее), а также песка хорошо подойдет оборудование с 6000 об/мин. Если камень размером 6 см, то можно воспользоваться устройством с 3000 об/мин.
